Распиновка наушников: схема распайки разъема и штекера гарнитуры

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3.5 особенной трудности не представляет, довольно умения обращаться с паяльничком. Потому, починить вышедший из строя коннектор либо припаять новый на провод, может фактически хоть какой юзер гарнитур, к которым требуется таковой соединитель.

Аудио разъемы были придуманы в 19 веке с целью использования в телефонных коммутаторах и до сего времени обширно употребляются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №	Имя пин-кода	Описание
1.	Tip	Левый
2.	Ring	Правый
3.	Ring	Земля
4.	Sleeve	Микрофон

Короткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для телефонов, ПК и ноутбуков. Не считая того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников. Есть разные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в разных приложениях, но более всераспространенные, которые мы лицезреем в ежедневной жизни, это TRS и TRRS.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах либо изготовлении опытнейших образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Сейчас используйте многожильные провода для пайки со штырьками, а потом опять закройте его пластмассовым кожухом.

Распиновка 3 5 мм jack 4 контакта

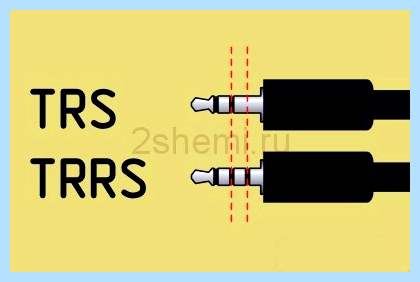

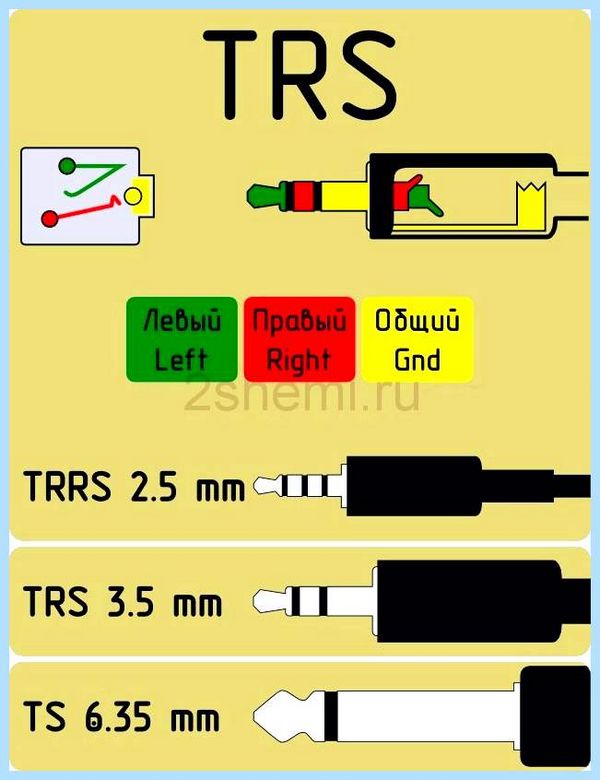

Как определить размер разъёма для наушников

Поперечник разъёма либо штекера большая часть юзеров способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор. Отличить джек от Lightning и USИ труда не составит.

По Теме: Как сделать наушники своими руками в домашних условиях

Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

Как устроен разъем для наушников

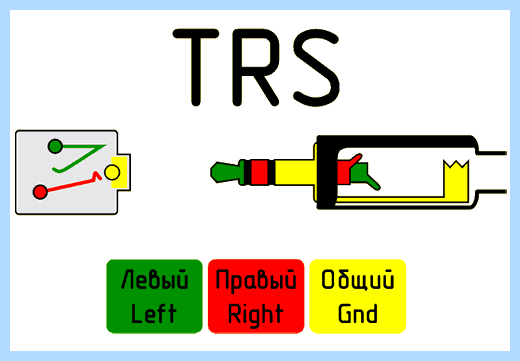

Распиновка разъёма для подключения наушников (на примере TRS) зеркальна цоколёвке штекера (схема показана ниже ).

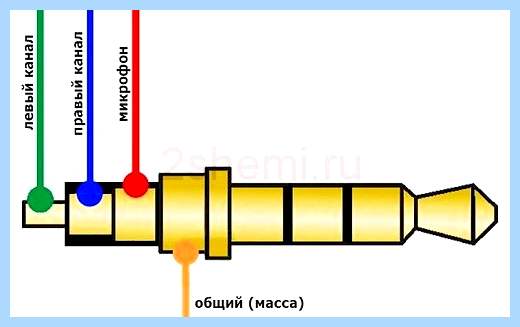

Для коннектора с микрофоном TRRS (применяется для гарнитуры) распиновка следующая.

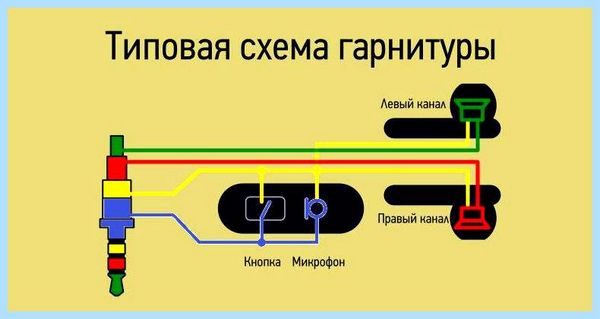

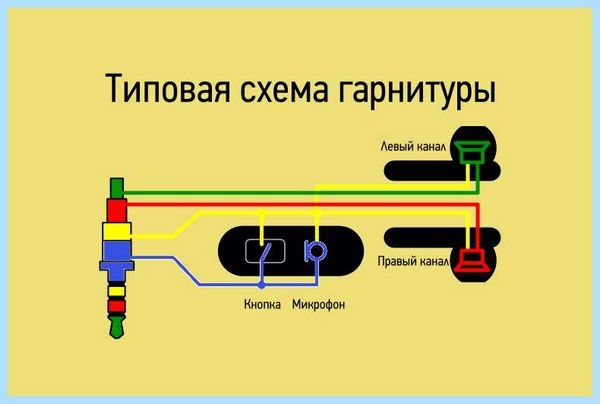

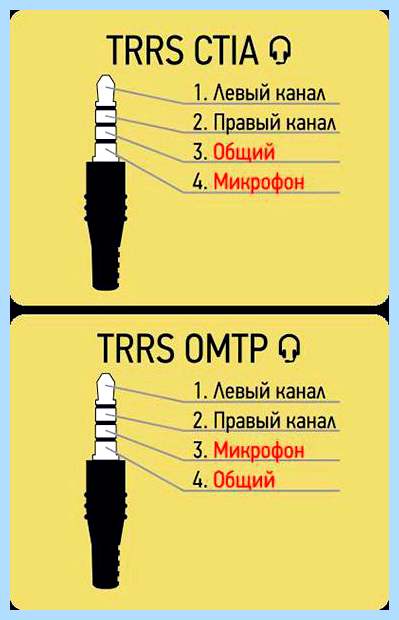

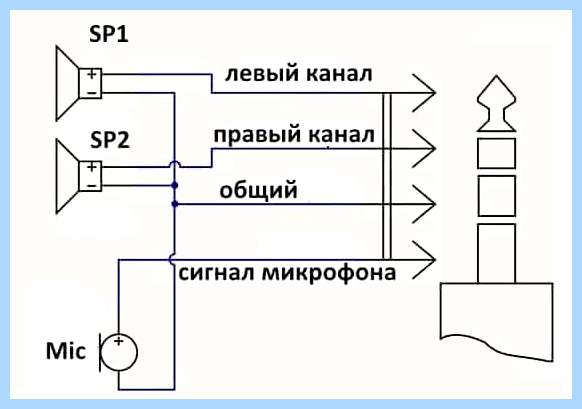

Схема наушников с микрофоном

Для гарнитуры схематичный рисунок выглядит иначе, ведь она устроена по-другому – снабжена дополнительным кабелем для передачи звука с микрофона.

Заметили, что на схемах за массу и микрофон отвечают разные контакты? Ничего странного. Предусмотрена пара типов (спецификаций) TRRS с различным расположением массы и микрофонного контакта. В CTIA (компьютерный стандарт) второе кольцо (третий контакт) подключено к общему контакту, а гильза – к микрофону, в случае с OMTP (телефонная спецификация) наоборот: 3-й контакт – спикер, 4-й – масса.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.

Рисунок №1

Заметили, что часть гарнитур с iPhone работает адекватно. Отказывает микрофон, не функционирует регулятор громкости и переключение треков из-за того, что большинство аксессуаров выпускается с международной распиновкой OMPT, а Apple использует американскую схему – CTIA. Проблема решается приобретением переходника CTIA – OMPT (см. рисунок №1) или перепайкой 3-го и 4-го контактов (их меняют местами) в гарнитуре.

Распиновка наушников позволит правильно припаять выводы в процессе ремонта устройства, например, замены повреждённого штекера или кабеля. Она находится в зависимости от количества контактов и применяемой спецификации: CTIA или OMPT.

По Теме: Что делать, если наушники попали в воду (Airpods) – Сушим

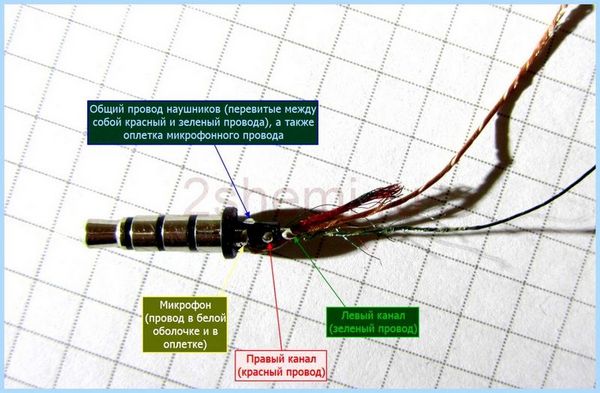

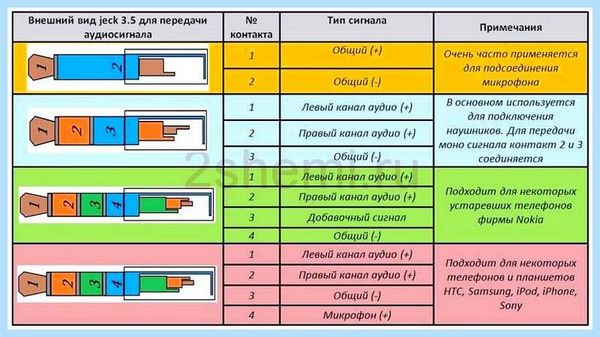

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в главном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в главном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

Электрические схемы с распиновкой

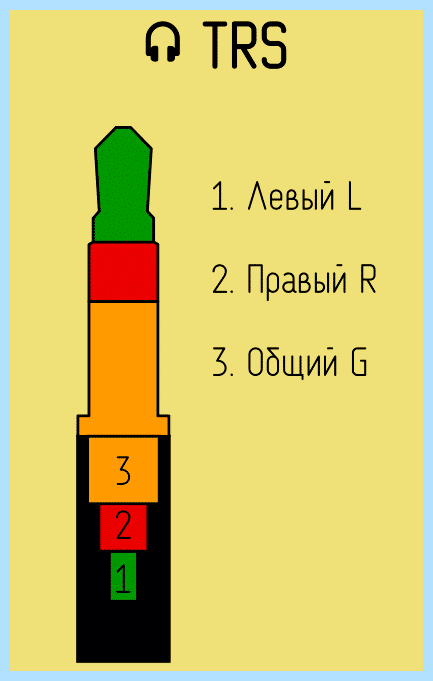

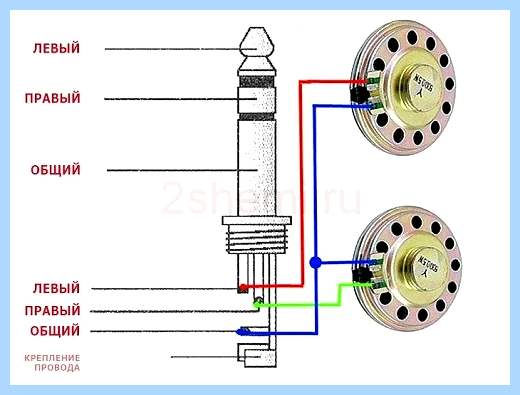

Схемы распиновки наушников TRS штекеров (3 контакта):

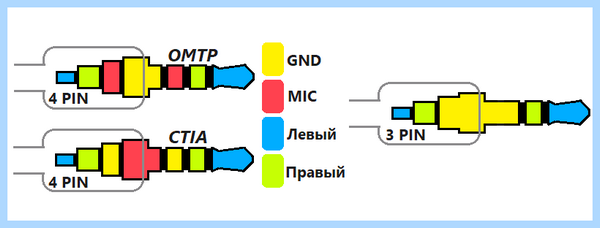

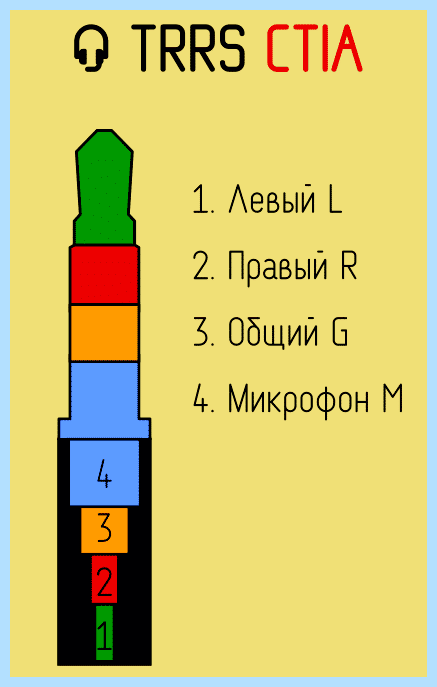

Схемы TRRS штекеров (4 контакта):

Распиновка микрофона

Микрофоны

На чтение 6 мин Просмотров 7.7к. Опубликовано 23 Марта 2021 Обновлено 23 Марта 2021

Схемы распиновки гарнитуры с микрофоном

Распиновка находится в зависимости от гарнитуры. Блоки имеют от 2 до 4 элементов, каждая часть передает свой сигнал. Например, блок соединения имеет 2 элемента, он имеет провод, который предназначен для микрофона.

Если есть 3 элемента, другими словами 3 провода:

Кабель подтягивается к вилке, посередине он разделен на 2 провода, любой из которых идет к разному наушнику. Устройство имеет 4 элемента. В такой комбинации она различается на 2 типа. Первый блок состоит из 4 проводов (это наиболее распространенный случай в телефонах, планшетах, считывателях).

Каналы разделены на левый, правый, общий и микрофонный.

Ремонт наушников своими руками , советы как правильно сделать + схемы и распайки

Все современные модификации телефонов оснащены разъемами, в каких присутствуют 4 элемента (крепление при помощи гарнитуры и микрофона).

Распиновка одинакова для этих устройств:

• «Яблоко»;
• «Samsung».
• «Леново».

Если проанализировать блок соединения, то он состоит из нескольких элементов. Любой из них дает импульс к своему собственному каналу.

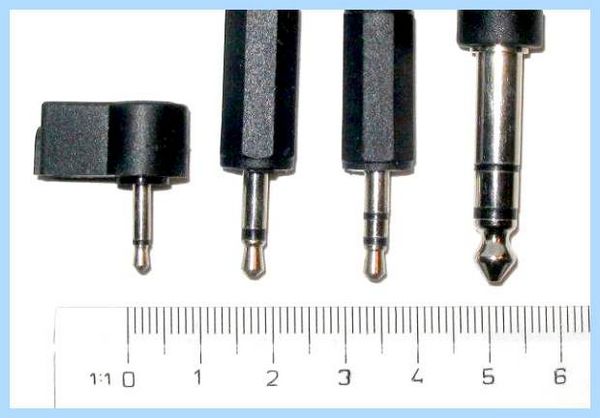

Типы штекеров и область применения

Разъемы делятся зависимо от диаметра рабочей поверхности:

1. Микро-джек 2,5 мм. Небольшие портативные устройства, такие как телефоны, плееры и т.д., оснащены им.
2. Мини-джек 3,5. Они устанавливаются в домашнюю технику: компьютеры, телевизоры и т.д.. Кроме того, распиновка разъема 3,5 очень проста.
3. Большой Джек 6.35. В главном используется в профессиональном оборудовании: электрические музыкальные инструменты, мощные акустические усилители, но может быть встроено и недорогое оборудование, такое как караоке-микрофоны, металлодетекторы.

По Теме: Настройка микрофона

Зависимо от количества выходов (контактов) «гнезда» делятся на «разъемы»:

1. Двухконтурная (TS). Они передают несбалансированный сигнал, например, моносигнал посылается в наушники или аудиозапись производится при помощи микрофона.
2. Три шпильки (TRS). Они могут использоваться для передачи либо несбалансированного сигнала, с контактами 2 и 3, соединенными перемычкой, либо симметричного сигнала.

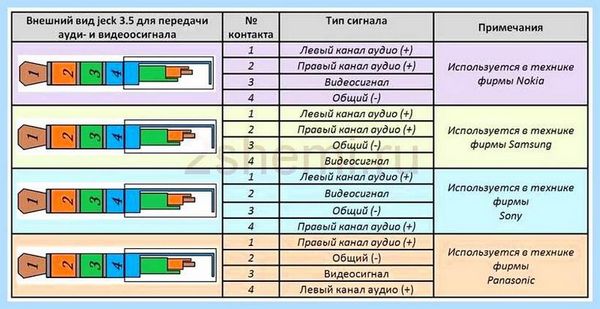

3. Четырехконтактная резонансная стойка (TRRS). Они могут передавать видео и аудио информацию одновременно. Четырехконтактные разъемы в главном оснащены современными телефонами, планшетами, видеоплеерами и т.д.
4. Пять позиций (TRRRS). Необычный разъем, используемый Sony в смартфоне Xperia Z для одновременной работы двух микрофонов, один из которых работает на шумоподавление. Совместимость с TRRS.

Существуют также два типа разъемов: обычные разъемы, которые созданы для определенного типа штепсельной вилки, и разъемы с переключателем — при вставке штепсельной вилки устройство переключается из одного положения в другое.

Довольно часто возникают ситуации, когда разборные китайские заглушки, которые были установлены на месте сломанного монолитного «домкрата», не вписываются полностью в рукав или закрепляются неправильно. Такие ситуации возможны, если диаметр втулки и плунжера не совпадают. Поэтому при выборе втулки данного типа рекомендуется проверять ее внешний диаметр при помощи измерительного прибора по всей рабочей длине.

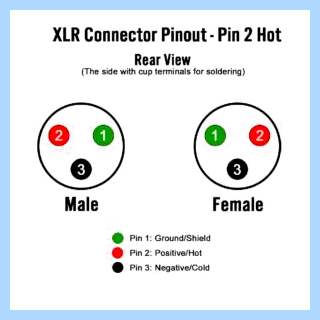

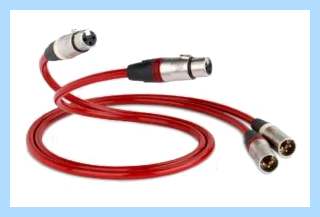

Основные сведения: как делается распайка XLR кабелей и разъемов

Современные 3-контактные кабели XLR представляют собой симметричный разъем, другими словами имеют три провода: положительный, отрицательный и заземляющий. В большинстве обычных устройств контакт 1 является заземленным, контакт 2 — положительным (как указано в AES14-1992, обычно называется «контакт 2 горячий»), а контакт 3 — отрицательным.

При подключении разъема к кабелю контакты 2 и 3 будут соединены с соответствующими положительными и отрицательными проводами, а экран кабеля будет соединен с контактом 1. Есть некоторые исключения из этого правила, особенно при работе с некоторыми старыми частями оборудования, но это выходит за рамки данной статьи. По крайней мере, все современные 3-контактные кабели XLR всегда подключены ко второму «горячему» положительному выводу.

По Теме: Микрофон не работает на компьютере Виндовс 7

Рекомендации распайки XLR и примечания

По моему опыту, создание и пайка кабелей XLR является отличным вариантом для тех, кто только учится пайке. Помню, когда я впервые собрал такое устройство, мне тогда было около 16 лет, и я продолжаю делать это и до настоящего времени. В главном так как мне часто приходится строить что-то, чтобы заказать или отремонтировать поврежденный кабель. Все компоненты относительно большие, что упрощает процесс пайки для тех, кто еще не привык к такой работе, а в случае ошибки замена поврежденных разъемов обходится недорого.

Все же, я рекомендую приобрести паяльник с регулируемой температурой, потому что он снижает риск случайного плавления пластмассовых компонентов и гарантирует наличие достаточного количества тепла для плавления припоя. Я также рекомендую использовать более тонкую толщину припоя (я использую 0,8 мм), так как с ним легче работать и он быстрее плавится.

Ниже приведен список всего, что нужно для начала, но это приведено в качестве примера. У вас могут быть другие предпочтения:

1. Цифровая паяльная станция
2. Инструменты для зачистки и резки проволоки
3. Резак для алюминиевых, медных, коммуникационных кабелей
4. Диагональные фрезы
5. Круглые клещи
6. Универсальный нож
7. Светодиодная лампа с увеличительным стеклом. Держатель лупы с зажимом для крокодила — для пайки
8. Зажигалка

По Теме: Когда изобрели микрофон

Читайте также: Зарядное устройство LiFeP04 с управлением заряда батареи

Микрофонный кабель состоит из трёх основных компонентов:

1. Медные проводники — это проводники, через которые будет проходить звук, преобразованный в электрический импульс. В данном случае медь является лучшим проводником как исходя из убеждений проводимости и цены, так и исходя из убеждений прочности и пластичности. Еще одним преимуществом меди, используемой для кабелей этого типа, является возможность ее легкой пайки как единственного способа соединения сердечника и соединительных элементов. Следует помнить, что чем меньше его сопротивление и длина, тем меньше потеря слабого импульса, идущего от микрофона к принимающему устройству, которым может быть микшер или предусилитель. Провода имеют многожильную конструкцию, потому что они менее склонны к переломам во время изгибов.
2. щит. Плотность и качество оплетки непосредственно влияют на защиту от помех и прохождение сигнала через сердечники без внешних искажений. Щит может быть изготовлен из луженой меди и нелуженой меди.
3. Изоляция каждого проводника. Он изготовлен из пластмассы с диэлектрическими свойствами, чтобы медные проводники не касались друг дружку и не подвергались электрическому воздействию. Наиболее распространенной изоляцией является ПВХ-изоляция, так как она очень устойчива к изгибам, температурным воздействиям и имеет отличные изоляционные свойства.

трехконтактный разъём XLR. Этот стандартный разъем используется для подключения микрофонов. Два контактных элемента несут звуковую информацию, а третий подключен к корпусу, который при оптимальной установке заземлен.

• http://rones.su/techno/microphone-and-headset-to-pc.html
• https://ProMikrophon.ru/obsluzhivanie/shemy-raspinovki-naushnikov-s-mikrofonom
• https://hd01.ru/info/kak-pripaivat-mikrofon-k-dzheku/
• https://usilitelstabo.ru/raspajka-xlr-konnektora.html
• https://planshet-info.ru/kompjutery/raspinovka-xlr-razemov-mikrofonov

Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

КАК ЗАМЕНИТЬ (ЗАПАЯТЬ) ШТЕКЕР РАЗЪЕМ НАУШНИКОВ JACK 3.5

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг дружку.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы – советуем найти схему своего штекера и перепаять разъем, тем паче по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS создано для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу.

Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще необходимо отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем речь идет.

Типы штекеров и область применения

Зависимо от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
3. Большой jack 6.35. В главном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

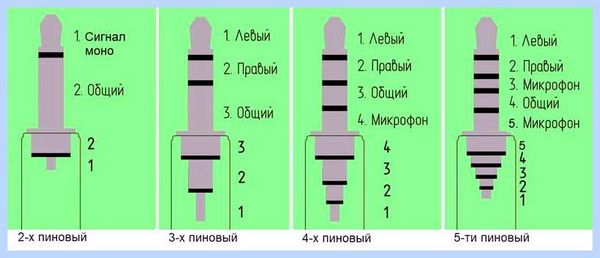

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или с помощью микрофона осуществляется аудио запись.
2. Трехконтактные (TRS). С помощью них можно передавать и несимметричный сигнал, при всем этом контакты 2 и 3 соединяются перемычкой, и симметричный.
3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в главном, современные телефоны, планшеты, видеопроигрыватели и т. д.
4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

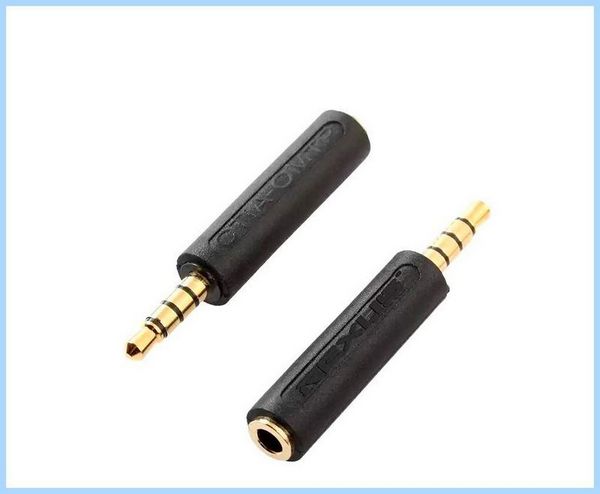

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет – у вас сломался разъём. Также если слышно шипение при шевелениях штекера – это значит что скоро полностью выйдет из строя разъём.

Полезное: Разъемы для зарядки электромобилей

Сейчас в главном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

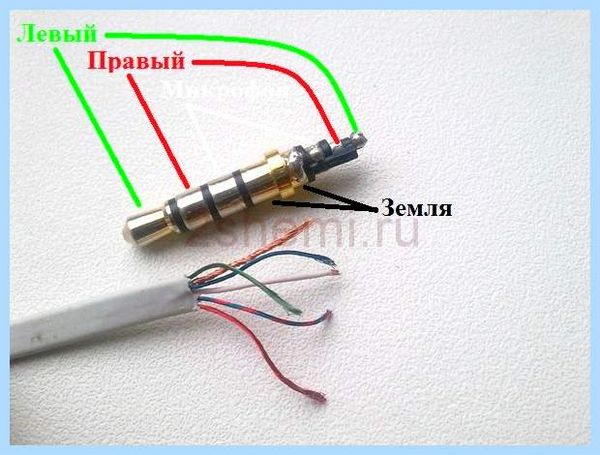

Штекер на четыре жилы

Здесь есть два различных варианта.

1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Необходимо подчеркнуть, что цветовая маркировка может варьироваться зависимо от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

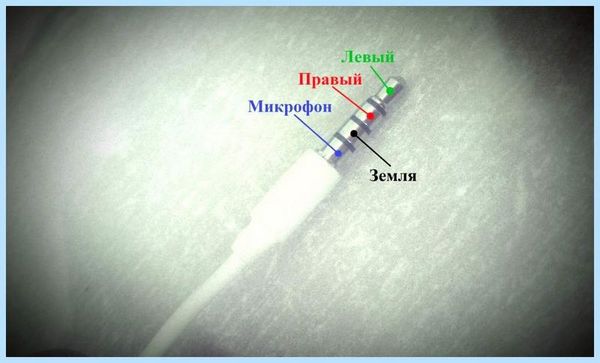

Распиновка аудио Apple

• 1 – левый
• 2 – правый
• 3 – земля
• 4 – микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 – левый
2 – правый
3 – земля
4 – микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 – левый
2 – правый
3 – земля
4 – микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут
