Давайте ещё раз простыми словами про то, что все-таки такое чипсет, и зачем он вообще нужен на системной плате. Чипсеты необходимы для правильного обмена информации между внутренними подключенными устройствами к материнской плате. Например, у нас есть видеокарта и процессор, которые должны взаимодействовать вместе для правильной работы.
Что такое чипсет в материнской плате простыми словами, и какой лучше выбрать?
Всем доброго времени суток! И на очереди ещё одна интересная тема, которая волнует многие умы, а именно – что такое чипсет на материнской плате, для каких целей он нужен и как вообще выбрать подходящую «маму» для своего ПК. И начнем с простого определения слова «Чипсет» – это выделенные блоки микросхем, которые отвечают за работу всей материнской платы. Пока не понятно? – Далее расскажу поподробнее!
Если перевести дословно словосочетание «Chipset», то получится два слова: «Chip» – что в переводе так и переводится «Чип», и второе слово «Set», что переводится как «набор». Другими словами на материнской плате есть определенное количество микросхем, которые и управляют работой нашей материнской платы.
Кто не знает, но материнская плата – это связующее звено всех главных частей компьютера: процессора, видео- и звуковой карты, жесткого диска, привода, оперативки и другого подключенного железа. Именно «материнка» управляет правильной работой всех внутренних комплектующих.
Простыми словами
Давайте ещё раз простыми словами про то, что все-таки такое чипсет, и зачем он вообще нужен на системной плате. Чипсеты необходимы для правильного обмена информации между внутренними подключенными устройствами к материнской плате. Например, у нас есть видеокарта и процессор, которые должны взаимодействовать вместе для правильной работы.
Процессор и видеокарта подключены как раз к материнской плате. И вот на материнской плате есть целая система плат, микропроцессоров и микросхем, за счет которых и выполняется правильный обмен информации – это и есть чипсет. Далее мы разберем данное понятие чуть поподробнее, также я покажу – где же он находится.
Рассмотрим на примере

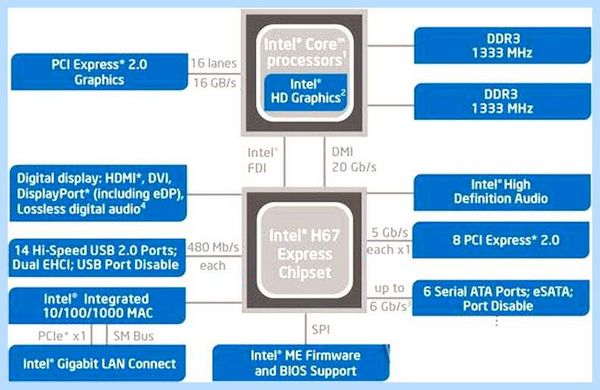

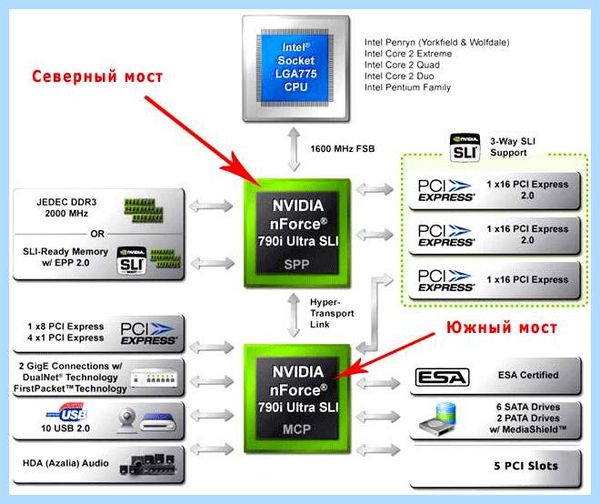

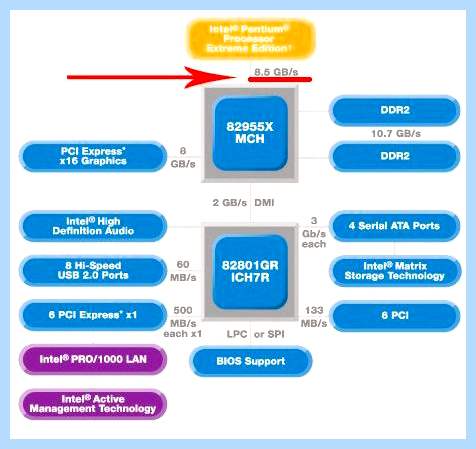

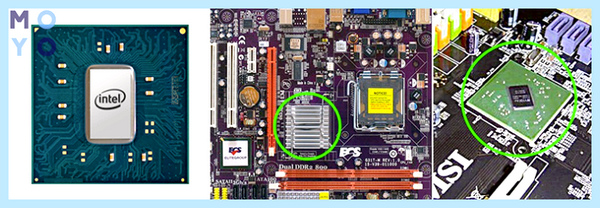

Теперь давайте взглянем на чипсет. Взгляните на картинку ниже – у данной материнской платы можно увидеть два моста: южный и северный. Первый находится чуть ближе к процессору, а второй чуть ниже.
Теперь давайте посмотрим – за что все-таки отвечает северный и южный чипсеты.
- Северный – отвечает за работу: процессора, оперативки и видеокарты.
- Южный – отвечает за все остальные устройства и контроллеры, к которым относят: USB, SATA, звук и т.д.
Ориентироваться на архитектуру нижней картинки не стоит, потому что она уже немного устарела, но все таки она наглядно показывает работу чипсетов.
Современные и старые чипсеты напрямую влияют на производительность материнской платы и ПК в целом. Также производительность находится в зависимости от пропускной способности шины, на которой они установлены – в мануалах часто обозначают данный показатель как FSB или Front Side Bus. Среди обычных пользователей могут встретиться также и другие названия: частота шины, скорость шины и т.д.

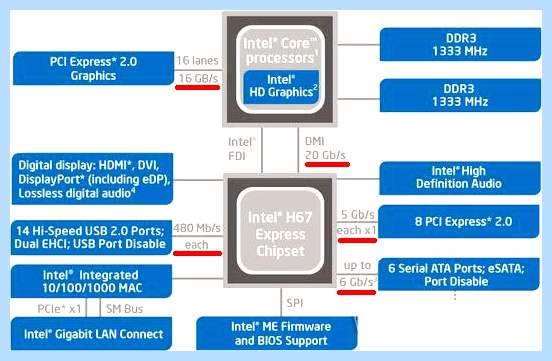

В целом производительность шины находится в зависимости от двух понятий:
- Частоты – измеряется в мегагерцах (GHz) или гигагерцах (MHz). Показывает – сколько раз за секунду происходит обмен информации.
- Ширина – это количество байт, которые можно передать за раз или один герц.
В конечном итоге у нас выходит два показателя: частота и ширина. Расскажу на примере – представьте, что у нас в порту есть грузчики, которые должны непрерывно таскать коробки из одного места в другой. Вот количество грузчиков – это частота. А количество коробок, которое они могут унести за один раз – это ширина.
Но чтобы не оперировать сразу двумя величинами придумали третью, которая получается при умножении частоты на ширину. Получается как раз та пропускная способность шины, и измеряется она в гигабайтах за секунду (ГБ/c или GB/s). Видите ли из нижней картинки, пропускная способность у разных шин с разными устройствами может быть разной.

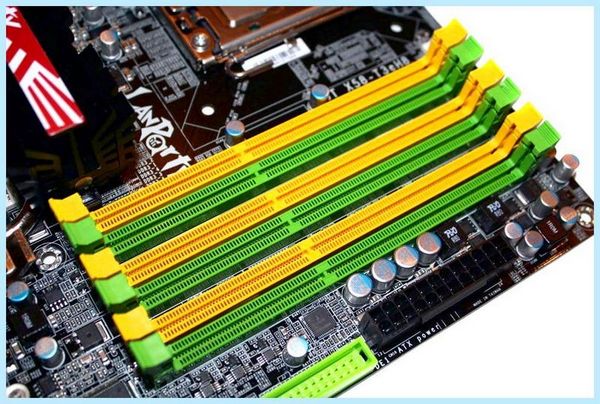

Северный же мост также связан с оперативной памятью, потому что без неё нормальная работа в системе просто невозможна. Это происходит через специальную шину RAM Bus. Данная шина имеет 128 контактов, плюс одну интересную фишку – она работает в двухканальном режиме.
Другими словами если вы подключите одну плашку памяти в один канал, то она будет задействовать только половину этих контактов, и в результате будет работать вдвое медленнее. Вот поэтому в большинстве случаев покупают две плашки и подключают их в два разных канала. На материнской плате они обычно обозначены разным цветов слотов для оперативки.
Новая архитектура
Современные материнские платы не имеют северного моста. Производители просто убрали его и перенесли данную задачу на сам процессор, что увеличило пропускную способность и производительность современных ПК в пару раз.
Для связки используется шина QPI (QuickPath Interconnect). Также для работы видеокарты используется шина PCI, которая перекочевала в сам процессор и контролируется им. Теперь в мануалах вы также моете встретить такой параметр как количество трансферов за секунду. Данный показатель характеризует не количество данных, переданных за один раз, а именно количество операций за секунду.
Может иметь обозначение – как МТ/с или ГТ/с.
ПРИМЕЧАНИЕ! Самое главное, что нужно запомнить, так это то, что современная архитектура предполагает полное слияние северного чипсета в процессор.
Производители
Производители чипсетов практически не меняются, но в ближайшее время на рынок поступило достаточно много компаний из Китая. Ранее же были известны только компании: AMD, Intel и NVidia. Давайте теперь рассмотрим самых популярных производителей. Мы будем разбирать маркировки, которые присутствуют в названиях и что они означают.
Intel
| X | Игровые. |
| P | Мощные компьютеры для большого количество операций и вычислений. Например для искусственного интеллекта или рендеринга. |
| G | Обычные компьютеры для работы и офиса. |
| B, Q | Бизнес модели с дополнительной функцией удаленного управления и контроля. Часто используются в юридических и экономических компаний. |
| H | Обычные модели – без каких-то определенных фишек. |
| P 67 | Для разгона и оверклокинга на профессиональном уровне. |
| Z | Данная модель объединяет сразу несколько вариантов букв. |
Некоторые из данных материнских плат имеют сразу встроенную видеокарту – чаще это используется на офисных машинах, потому что при такой комплектации нет смысла устанавливать какие-то мощные видеоадаптеры. Для игровых моделей в процессоре полностью убрали поддержку встроенного видеоконтроллера, потому что он просто не нужен.
AMD
| G и V | Есть поддержка встроенного видеоадаптера. |
| X, GX | Есть поддержка двух видеокарт, но на половинную мощность. Другими словами даже если вы установите две карты, то прироста производительности не будет. |
| FX | Поддержка двух видеокарт с увеличением производительности. |
Как выбрать?
Рейтинги чипсетом и материнских плат постоянно пополняются. Как я и говорил ранее, на рынок совсем недавно поступили неплохие модели из Китая. Самое главное вам нужно решить – зачем именно вам нужен ПК. Если вы собираетесь просто на нем работать, то вам нужно брать интегрированную материнскую плату со встроенной видеокартой.
Если же вы будете брать ПК для разгона, то нужно смотреть соответствующие модели материнок. Для игр есть отдельное железо. Также нужно смотреть на сокет и пропускную способность шины. Советовать что-то я не буду, потому что данный ТОП постоянно меняется и пополняется все более новыми моделями, но советую посмотреть вот это видео.
Какой чипсет выбрать для материнской платы
В этой публикации, друзья, рассмотрим, какой чипсет выбрать для материнской платы при комплектации современной сборки ПК. Мы поговорим о том, что это вообще за компонент такой, что он определяет, какие бывают чипсеты, чем они отличаются один от другого. У нас на сайте есть рубрика «Комплектуем ПК», где мы периодически публикуем статьи о комплектации сборок на базе различного компьютерного железа. И там мы хотим предложить оптимально подобранные под процессор и бюджет на покупку компьютера варианты материнских плат.
Но если вы вникните в суть такого их компонента, как чипсет, вы сможете выбрать сами свою идеальную материнку, максимально грамотно вложив деньги, как вы это видите. Что все-таки, давайте приступим.
↑ Какой чипсет выбрать для материнской платы
↑ Что такое чипсет
Тогда как процессор ПК непосредственно сообщается с оперативной памятью и графикой, коммуникации с иными составляющими ПК осуществляются опосредовано через чипсет. Чипсет – это базис материнской платы. Чипсет являет собой интегрированный в материнку набор чипов (микросхем). Эти чипы разбросаны по всему текстолиту материнки и соединены между собой чипсетными линиями.
Чипы отвечают за разные возможности компьютера и осуществляют коммуникацию процессора с устройствами как то: жёсткие диски, системы питания и охлаждения, сетевые, звуковые, прочие периферийные устройства. Чипсет определяет технические и функциональные возможности ПК, а именно:
- Частоту системной шины,
- Одноканальный или двухканальный режим оперативки,
- Возможность разгона процессора и оперативки,
- Поколение и линии PCI-E,
- Число портов SATA,
- Число USB,
- Наличие сетевых устройств – только Ethernet-модуль или и он, и Wi-Fi,
- Поддержку RAID,
- Реализацию интерфейсов типа Thunderbolt и т.п.,
- Программные технологии типа виртуализации, эмуляции TPM и т.п.

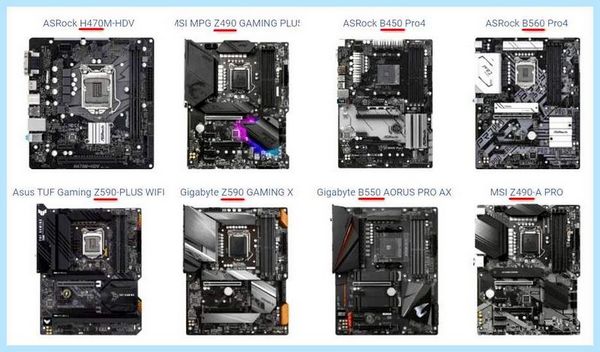

Материнские платы в своём названии содержат указание на чипсет, являющийся их базисом.
Чипсет заточен под сокет процессора, определяет поколения, семейства, архитектуру поддерживаемых процессоров, сужая совместимость по сокету. Чипсеты производят компании Intel и AMD под материнские платы для ПК на базе своих процессоров.
↑ Какие бывают чипсеты
Для разных классов процессоров Intel и AMD есть свои классы чипсетов – десктопные, серверные, для высокопроизводительных систем. У чипсетов есть серии, это, на самом деле, их поколения: из актуальных это 300-я, 400-я, 500-я серия у AMD, а у Intel — 400-я, 500-я и новейшая 600-я. Чем больше серия, тем она новее. Серии работают с определёнными поколениями процессоров.
Чипсеты очень скупы на поддержку современных поколений PCI-E, и актуальное PCI-E 4.0 поддерживают только 500-я серия AMD и новейшая 600-я серия Intel. В каждой серии есть чипсеты для разного сегмента компьютеров. В названиях чипсетов закодированы указание на серию и принадлежность к определённому сегменту компьютеров, а, соответственно, на реализацию технических возможностей. Возьмём, например, современнейший чипсет Intel Z690 под сокет LGA 1700: в нём Z – это буква принадлежности к сегменту продвинутых Z-чипсетов, а 6 – указание на 600-ю серию чипсетов.
На сегмент чипсета в главном указывает первая буква в названии.
У чипсетов Intel такие сегменты:
Как установить семейство наборов микросхем Intel 4 Express для мобильных ПК в Windows 10
H, если это чипсеты типа H410 или H510 —
Бюджетный пользовательский сегмент без возможности разгона и с минимальным числом линий PCI-E
400-я серия – H410, H420E
500-я серия – H510
Средний пользовательский сегмент без возможности разгона процессора, но с возможностью разгона оперативки начиная с 500-й серии. Максимальное число линий PCI-E больше, чем у H410/H510
400-я серия – B460
500-я серия – B560
H, если это чипсеты типа H470 или H570
Выше среднего пользовательский сегмент без возможности разгона процессора, но с возможностью разгона оперативки начиная с 500-й серии. Максимальное число линий PCI-E больше, чем у B-чипсетов
400-я серия – H470
500-я серия – H570
Сегмент серверов и рабочих станций без возможности разгона
400-я серия – Q470, Q470E
500-я серия – Q570
Сегмент серверов и рабочих станций с возможностью разгона процессора и оперативки
400-я серия – W480, W480E
500-я серия – W580
Максимальный пользовательский сегмент с возможностью разгона процессора и оперативки, с максимально возможным числом линий PCI-E.
400-я серия – Z490
500-я серия – Z590
600-я серия – Z690
Детальные характеристики актуальных чипсетов можно посмотреть на сайте Intel: 400-я серия , 500-я серия , 600-я серия .
Тот же принцип сегментирования можем наблюдать у чипсетов компании AMD. В их названиях буква отвечает за сегмент компьютеров, а первая цифра модели – за серию: 300-я, 400-я, 500-я серия. Только у AMD другие буквы соответствия сегментам:
Бюджетный пользовательский сегмент без возможности разгона и с минимальным числом линий PCI-E
300-я серия – A 300, A 320
500-я серия – A 520
Средний пользовательский сегмент с возможностью разгона процессора и оперативки. Максимальное число линий PCI-E больше, чем у A-чипсетов
300-я серия — B300, B350
400-я серия – B450
500-я серия – B550, B550A
Продвинутый пользовательский сегмент с возможностью разгона процессора и оперативки, с максимально возможным числом линий PCI-E.
300-я серия – X300, X370
400-я серия – X470
500-я серия – X570
Детальные характеристики актуальных чипсетов можно посмотреть на сайте AMD .
↑ Какой чипсет выбрать
Друзья, вся эта мудрёность с разнообразием сегментов чипсетов в сухом остатке невероятно проста. Если мы берём компьютер для домашнего использования, это априори как минимум игровой ПК базового уровня. И, соответственно, у нас отметаются чипсеты начальных сегментов, подходящие только для офисных малопроизводительных компьютеров. Следовательно, если мы говорим о платформе Intel, и нам не нужен разгон процессора, мы выбираем материнские платы на чипсетах B и H типа H470/H570.
Так мы вложим деньги исключительно в нужные нам возможности.
Если процессор будем гнать – то лишь на чипсете Z, и такие платы будут стоить вполовину дороже, чем на B-чипсете.
Если мы говорим о платформе AMD, то здесь сбалансированный вариант – материнка на B-чипсете, она подойдёт даже для неэкстремального разгона, и такие платы будут стоить приемлемо.
Для высокопроизводительных компьютеров и экстремального разгона выбираем плату на чипсете X, которая будет стоить вдвое дороже плат на B-чипсете.
Но, друзья, дорогостоящую плату на Z-чипсете Intel или X-чипсете AMD также придётся взять, даже если мы не будем ничего разгонять, но нам будет нужна возможность подключения SSD-накопителей PCI-E более, чем двух. Из-за ограничений в поставке линий PCI-E материнские платы на базе среднесегментных чипсетов не смогут предложить нам более двух слотов M.2 PCI-E х4, т.е. с полноценными 4-мя линиями.
С сегментами чипсетов всё просто, заморочка же, друзья, кроется в сериях чипсетов. Так, один и тот же сокет у процессора и материнской платы – это ещё не признак их совместимости, и, как упоминалось выше, чипсет работает с определёнными поколениями процессоров и сужает совместимость по сокету. Ах так этот принцип проявлен в процессорах AMD: у современных процессоров Ryzen начиная с их 1-го поколения сокет AM4, но если мы начнём смотреть в спецификациях материнских плат с новыми чипсетами 500-й серии поддерживаемые процессоры, то мы не обнаружим присутствия где-то только 1-го поколения Ryzen, а где-то и 1-го и 2-го поколения. Т.е. если нам нужна материнка под Ryzen 1-го поколения, нужно её брать на чипсете 300-й или 400-й серии. Теперь пример с Intel: у процессоров 10-го и 11-го поколения единый сокет LGA 1200, но чипсеты 400-й серии поддерживают только 10-е поколение процессоров.
А чипсеты 500-й серии поддерживают и 10-е, и 11-е поколение. Чипсет должен быть совместим с процессором, и эту совместимость определяют их поколения. Очень важно внимательно юзать спецификации материнской платы и, а именно, отслеживать поддержку платой той модели процессора, которую мы выбрали.
Чем новее чипсет, тем дороже будет материнка. Но, друзья, принцип «чем новее серия чипсета, тем лучше» не всегда оправдан. Если вы не собираетесь менять процессор на более новое поколение, вам не нужна поддержка чипсетом этого последнего поколения. Иногда взамен новых каких-то возможностей чипсеты теряют старые.
Так, например, чипсет B560 Intel впервые для B-сегмента получил возможность разгона оперативки, но утратил функцию RAID.
Вот это основное, что касается современных чипсетов материнских плат. Чипсет – это базисный ориентир при выборе материнской платы, как грамотно выбрать её саму, об этом мы напишем в одной из следующих публикаций сайта. А если, друзья, вы хотите экскурс в недавнее прошлое чипсетов, возможно, вы рассматриваете вариант покупки не современного ПК, а б/у-шного, смотрите старые статьи сайта про выбор материнских плат:
- О недостатках дешёвых материнских плат на чипсете H110;
- Как выбрать материнскую плату.
Что нужно знать пользователю о чипсетах Intel и AMD при выборе материнской платы
Материнская плата вместе с другими комплектующими определяет результирующую производительность всего компьютера. От правильного выбора чипсета материнской платы зависит, насколько продуктивно будет работать ваш компьютер. Что такое чипсет и как правильно его выбрать, в статье.
24 декабря 2021, пятница 05:44
НиколайНикифоров [ ] для раздела Блоги
3070 Gigabyte Gaming за 50 тр с началом
Много 4080 от 100тр — цены в рублях не растут
3080 за 70 тр — цены снова пошли вниз
3060 дешевле 30тр цена — как при курсе 68
4070 Ti Gigabyte Gaming дешевле любой другой
За пост начислено вознаграждение
ЧТО ТАКОЕ ЧИПСЕТ? | РАЗБОР Intel
реклама
Производительность всего компьютера определяется не только лишь параметрами процессора, видеокарты, накопителей, оперативки, да и также в значительной степени функциональными и техническими возможностями самой материнской платы.
Материнские платы являются высокотехнологичными устройствами, отвечающими за обмен информацией между его функциональными узлами. Например, между процессором и видеокартой, накопителем, оперативной памятью, сетевым контроллером, звуковым контроллером и другими узлами. Непосредственно за обмен информацией отвечает так называемый набор микросхем (чипсет), размещенный на материнской плате, на самом деле, являющийся коммуникационным устройством процессора. Он определяет поколения поддерживаемых процессоров. Возможность разгона процессора и оперативки, или отсутствие оной.
Количество портов SATA, NVMe, USB, и их пропускную способность. Количество линий PCI-E и конфигурации распределения их между соответствующими разъемами, зависимо от вариаций подключения в них устройств.
рекомендации
16 видов 4070 Ti в Ситилинке — от 80 тр
S23 Ultra — цены нехило пошли вниз
-7% на ASUS 3050 = 28 тр
13900K в Регарде по СТАРОМУ курсу 62
Компьютеры от 10 тр в Ситилинке
Ищем PHP-программиста для апгрейда конфы
3060 Ti Gigabyte за 40 тр в Регарде
13700K дешевле 40 тр в Регарде
Вакансия: Автор новостей широкого профиля
3070 Gigabyte за 50 тр — надо брать
15 видов 4090 в Ситилинке по норм ценам
13600K дешевле 30 тр в Регарде

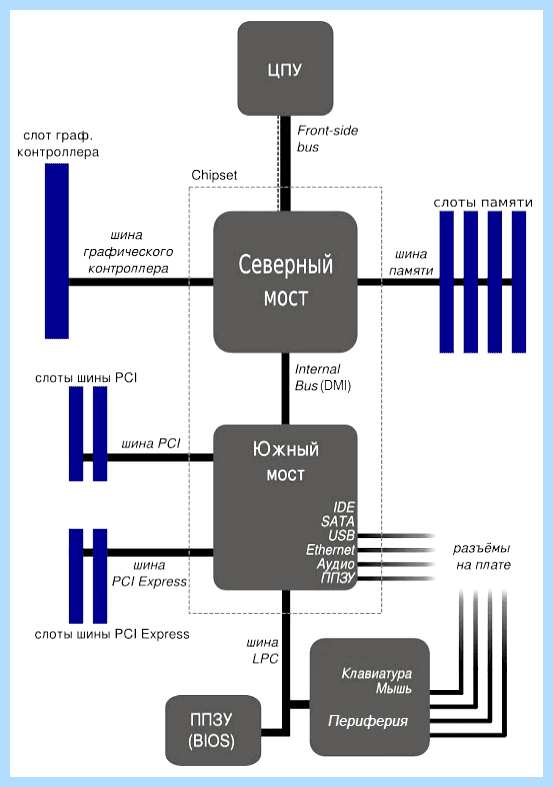

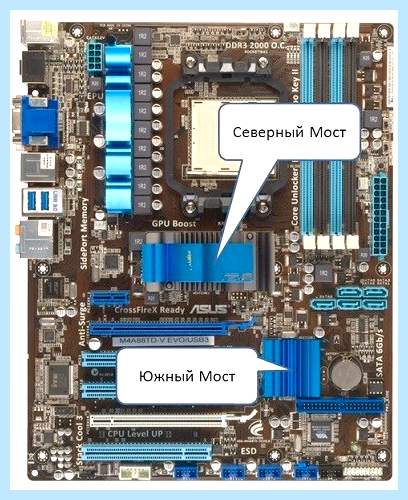

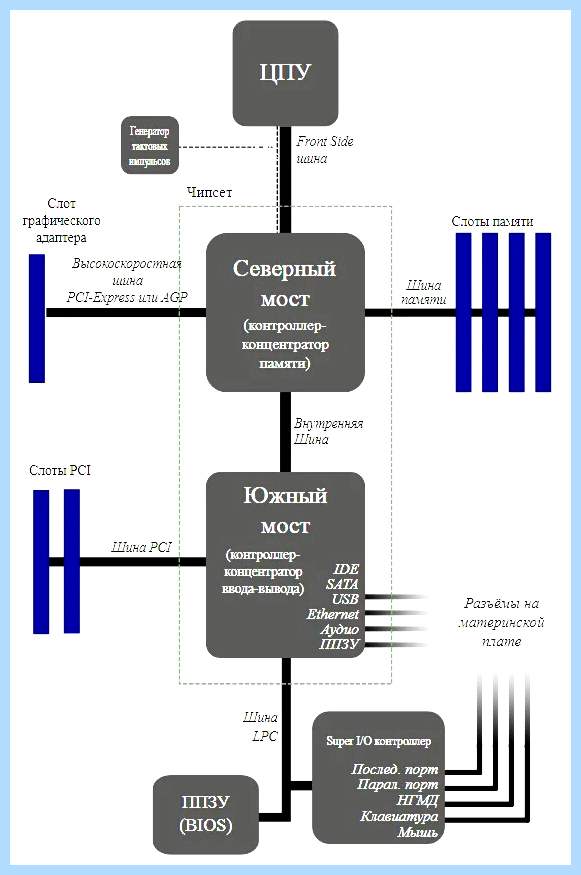

В устаревших материнских платах чипсет состоял из двух основных микросхем, называемых северным и южным мостом. Они располагались на самой материнской плате.
реклама
var firedYa28 = false; window.addEventListener(‘load’, () => < if(navigator.userAgent.indexOf("Chrome-Lighthouse") < window.yaContextCb.push(()=>< Ya.Context.AdvManager.render(< renderTo: 'yandex_rtb_R-A-630193-28', blockId: 'R-A-630193-28' >) >) >, 3000); > > >);
Северный мост отвечал за обмен данными между процессором и оперативной памятью, также видеокартой, или же двумя видеокартами, которые находились в первых двух разъемах PCI-Express, другими словами с самыми высокопроизводительными компонентами.
Южный мост, за обмен данными процессора с более медленными компонентами, накопителями, аудио контроллером, USB устройствами, устройствами использующими PCI порты, и в некоторых моделях материнских плат с третьим, менее скоростным разъемом PCI-Express для видеокарты.
Такой реализации чипсета, присущ ряд недостатков, которые стали сильно проявляться с ростом производительности процессоров последующих поколений, при которой увеличивалась скорость их обмена с оперативной памятью и видеокартами. Расположение северного моста на материнской плате создавало достаточно длинные линии обмена данными процессора с оперативной памятью и видеокартами. Ну а поскольку скорость распространения электрического сигнала в проводниках ограничена, то и время запаздывания сигнала было достаточно большим. Чем длиннее линия обмена, тем больше запаздывание сигнала, из-за этого возникало ограничение в скорости обмена данными.
реклама
В чипсетах современных материнских плат северный мост отсутствует, он интегрирован в сам центральный процессор.
Благодаря этому, длина линий обмена данными с оперативной памятью и видеокартой минимизирована. В данном случае линии обмена соединяют их с процессором напрямую, по наикратчайшему пути. Это приводит к уменьшению задержек обмена данными, другими словами к увеличению скорости обмена. Тем реализуя весь имеющийся скоростной потенциал современных процессоров, оперативки и видеокарт.
Но южный мост так и остался на материнской плате, который перестали так называть и теперь его называют чипсетом.
Как чипсеты делятся по функциональным возможностям и чем различаются
реклама
Все чипсеты AMD и Intel в пределах одного поколения имеют определенное количество версий с различными функциональными возможностями и разной стоимостью. Причем из поколения в поколение их разнообразие и количество может несколько меняться. Например, чипсеты Intel для десктопных компьютеров 400 и 500 серий по функциональным возможностям делятся на W480 (W580), Q470 (Q570), Z490 (Z590), H470 (H570), B460 (B560), H410 (H510).
Чипсеты Intel

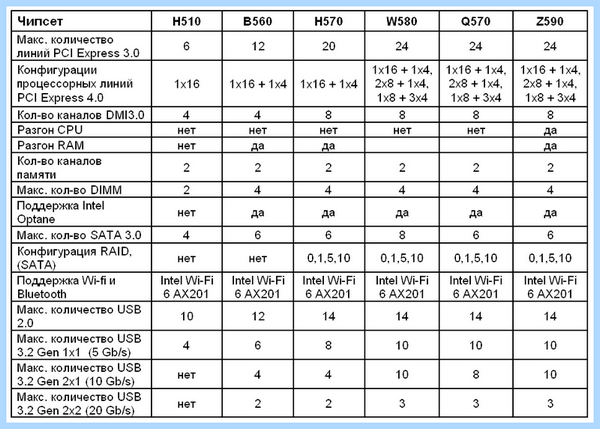

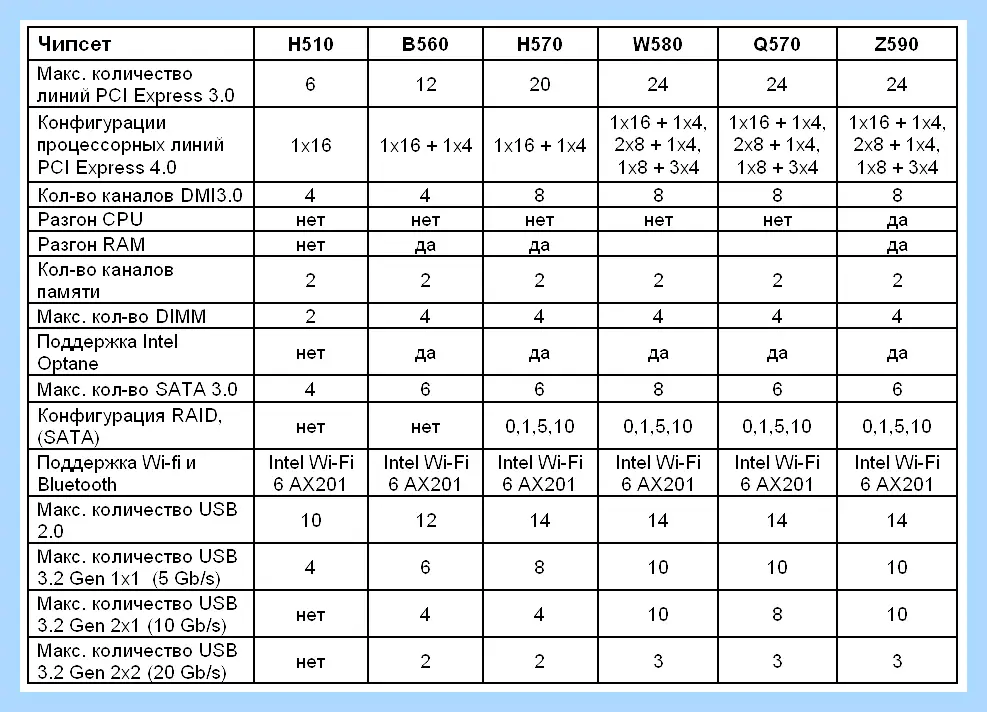

В качестве примера рассмотрим наиболее актуальные чипсеты 500 серии. Технические характеристики чипсетов приведены в таблице ниже:

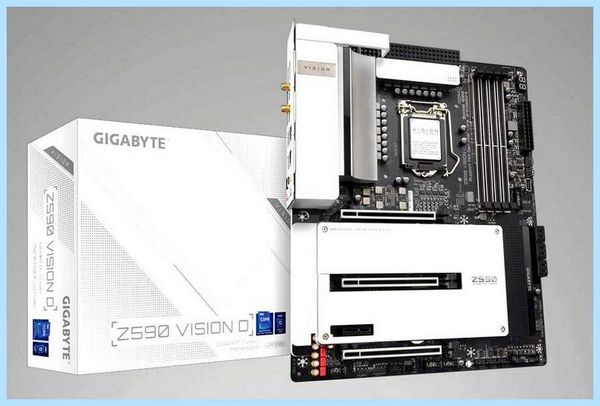

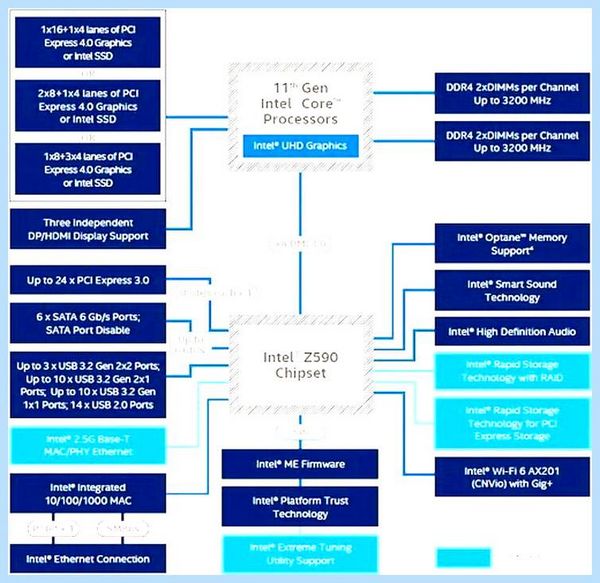

Чипсет Z590 является топовым, материнская плата на его основе имеет мощный модуль VRM и поддерживает разгон, как оперативки, так и процессора. Причем это единственный чипсет в линейке, который может разгонять процессор. Это необходимо учитывать при подборе материнской платы к процессору с разблокированным множителем.
Так же они имеют максимальное количество, а именно 8 линий DMI 3.0 для обмена данными процессора с периферией, скорость обмена при всем этом достигает 8 ГБ/с. Это хорошо сказывается на скорости обмена данными сразу с несколькими накопителями одновременно. Ну и цена на эту версию соответственно высокая.
Но если вы оверклокер, то это без сомнений ваш вариант, причем единственный.

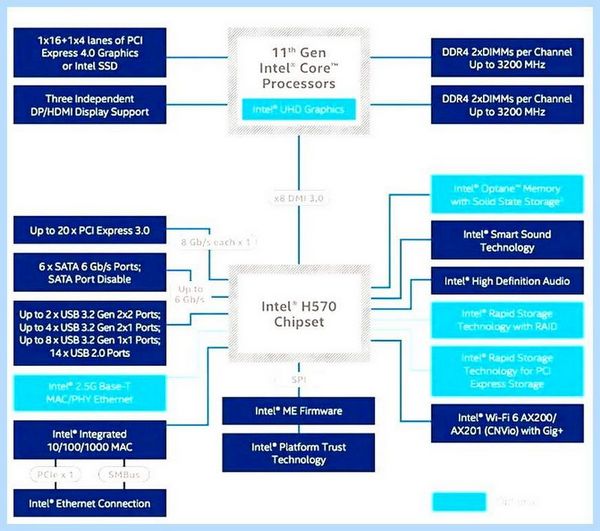

Чипсет H570 является классом ниже, предтопом, основным отличием которого от топовой версии является отсутствие разгона процессора. Количество линий обмена данными DMI 3.0 осталось таким же, как и у топовой версии, ну и в остальном он мало чем уступает чипсету Z590.
Материнские платы на этом чипсете являются достаточно производительными решениями, вполне подходящими для требовательных геймеров. Чипсет H570 хорошо подойдет для топовых процессоров с заблокированным множителем, другими словами, без возможности разгона.

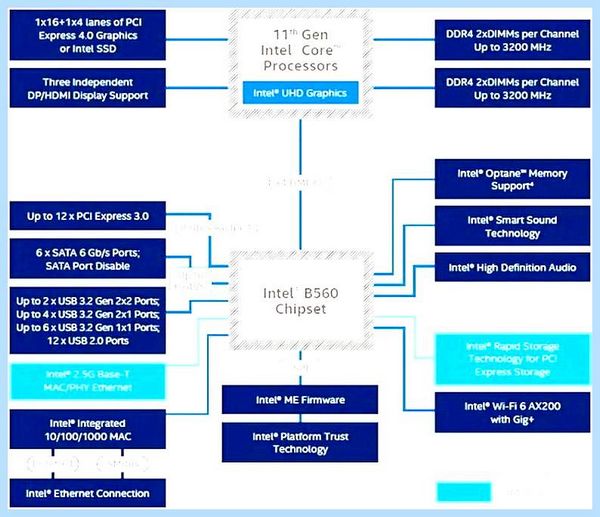

Чипсет В560 является середнячком. В нем также отсутствует возможность разгона процессора. Количество линий DMI 3.0 уменьшено с 8 до 4, из-за чего скорость обмена процессора с периферией снизилась с 8 до 4 ГБ/с. Количество линий PCIe 3.0 составляет 12, что в 2 раза меньше, чем у топовой версии.
Отсутствует возможность построения RAID массивов. Но зато есть возможность разгона оперативки, чего не было в предыдущем поколении этого чипсета В460. Чипсет В560 подойдет для процессоров средней производительности.
Чипсет Н510 является самой младшей и соответственно самой простой версией, рассчитанной на офисное использование. Она не имеет разгона ни оперативки, ни процессора. Количество линий PCIe 3.0 самое минимальное и составляет 6 линий, что в 4 раза меньше, чем у топовой версии. Отсутствуют 4 процессорные линии PCIe 4.0 для быстродействующих накопителей, имеется только 16 линий для видеокарты. Исключительно в этой версии чипсета вместо четырех слотов оперативки присутствуют два.
Модуль VRM маломощный. Такая материнская плата подойдет только для самых слабых процессоров.
Чипсеты W580 и Q570 созданы для серверов и рабочих станций. Они «заточены» для работы с процессорами Intel Xeon и для обычного пользователя интереса не представляют.
Чипсеты AMD

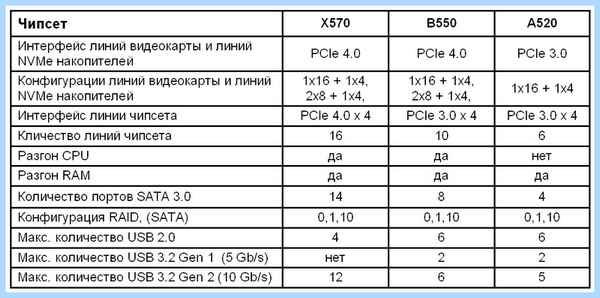

В лагере AMD, в качестве примера рассмотрим последние версии чипсетов для платформы АМ4, их три: X570, B550, A520. Технические характеристики чипсетов приведены в таблице ниже:

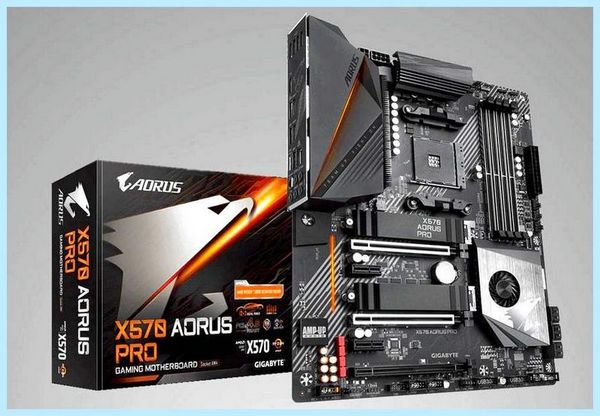

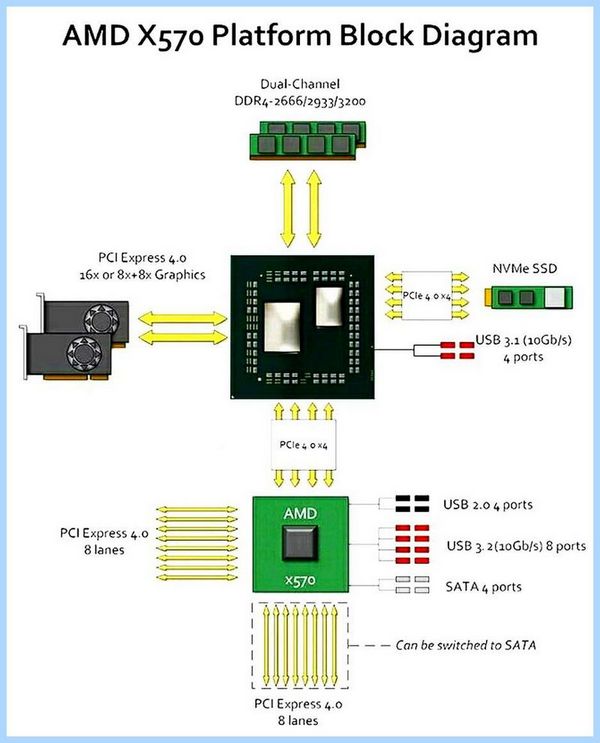

Чипсет X570 является топовым, материнские платы на его базе имеют мощный модуль VRM и поддерживают разгон, как оперативки, так и процессора. Поддержка процессоров предыдущих поколений начинается с Zen+ (Ryzen 2000-й серии).
Чипсет имеет 16 линий PCIe 4.0, половина из которых может использоваться для портов SATA3. Для обмена данными чипсета с процессором используются 4 линии PCIe 4.0, у предыдущей версии чипсета X470 для этого использовались линии PCIe 3.0. Для обмена процессора с высокоскоростным NVMe SSD накопителем используются 4 процессорные линии PCIe 4.0, и для обмена с видеокартами 16 процессорных линий с конфигурациями 1х16 или 2х8. Чипсет Х570 является оверклокерским и идеально подойдет для разгона топовых процессоров.

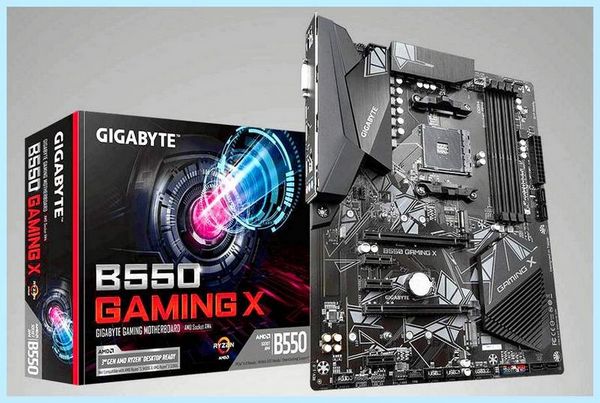

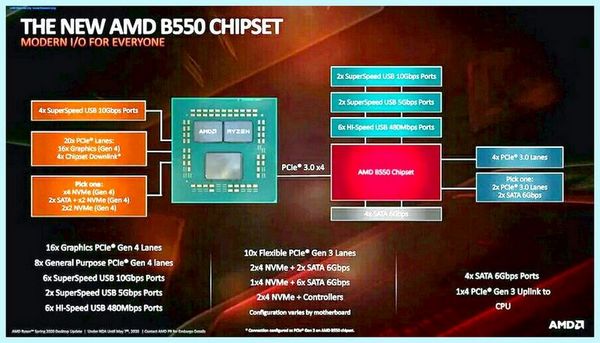

Чипсет B550 является средним сегментом, материнские платы на его базе имеют достаточно мощный модуль VRM. Как и у топовой версии чипсета, поддерживается разгон оперативной памяти и процессора. Поддержка процессоров предыдущих поколений начинается с Zen 2 (Ryzen 3000-й серии) без встроенной графики. Причем предыдущая версия чипсета B450 поддерживала все поколения процессоров, правда для процессоров Zen 3 требовалась обновление BIOS-a.
Чипсет имеет линии обмена данными с периферией PCIe 3.0, а не PCIe 4.0, поэтому максимальная скорость обмена уменьшилась вдвое, но этого вполне хватает, и пользователь уменьшения производительности может даже не ощутить. Количество линий обмена чипсета уменьшено с 16 до 10, из-за чего количество разъемов на плате стало меньше. В остальном этот чипсет не сильно отличается от топовой версии и вполне подойдет для разгона даже топовых процессоров.

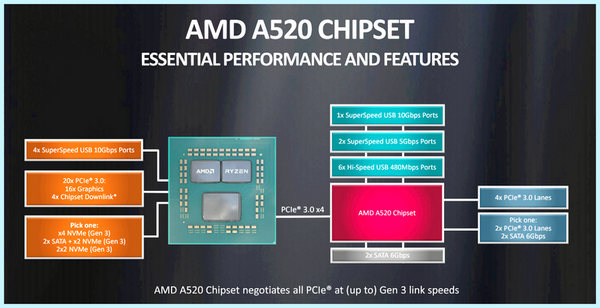

Чипсет A520 является бюджетным сегментом, материнские платы на его базе имеют маломощный модуль VRM. Отсутствует возможность разгона процессора, разгон оперативной памяти реализован. Поддержка процессоров предыдущих поколений начинается с Zen 2 (Ryzen 3000-й серии) без встроенной графики, как и у чипсета B550.
Чипсет напрочь лишен поддержки линий обмена PCIe 4.0, и поддерживает только линии PCIe 3.0, через которые общается со всеми абонентами. Количество линий обмена чипсета уменьшено вообще до 6, и количество разъемов на плате стало еще меньше. Отсутствует возможность работы с двумя видеокартами. Этот чипсет подойдет для работы со слабыми и средними по производительности моделями процессоров без возможности их разгона.
Ну и сами понимаете, что не нужно к топовому процессору подбирать самую бюджетную и слабую материнскую плату, нельзя материнскую плату покупать на сдачу. Или, наоборот, в топовую материнскую плату устанавливать слабый, бюджетный процессор. Ну разве только в этом случае, если бюджетный процессор установлен до предстоящего в ближайшем будущем апгрейда.
Надеюсь, моя статья оказалась для вас полезна.
