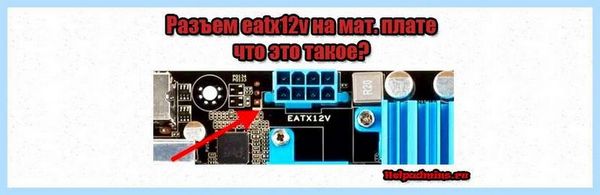

Что за разъем eatx12v на материнской плате?
AsRock B550M Steel Legend ATX 12V Power Connector
Осуществляя сборку компьютера или просто изучая маркировки на материнской плате, можно обратить внимание на разъем, подписанный как eatx12v. Возможны и другие его обозначения, например atx_12v_2x4. Обычно он находится в левой высшей части платы и может быть как 4 контактным, так и 8-ми.
В данной статье мы расскажем что же это все-таки за разъем, для каких целей он нужен и как правильно его использовать (подключать 4 или 8 пин).
Назначение eatx12v и его виды
С ростом производительности процессоров также выросло их энергопотребление. По этой причине на материнских платах был реализован разъем с маркировкой eatx12v. Его задачей является подача дополнительного 12V питания на процессор. Он обязателен к подключению!

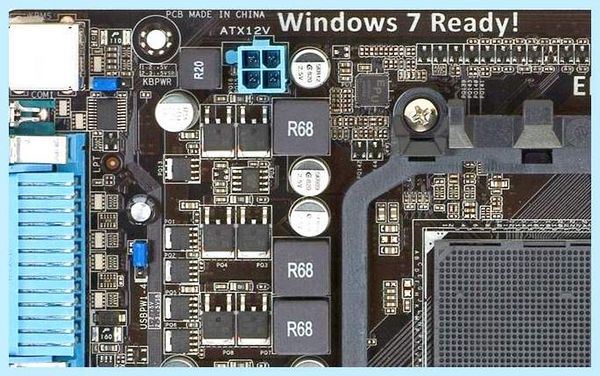

4 контактный (пиновый) разъем питания процессора
Как уже писалось выше, данный разъем бывает 4 контактным и 8ми контактным.

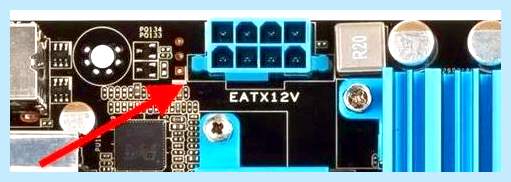

8 контактный (пиновый) разъем питания процессора
Если на вашей материнской плате он 8-ми контактный, это значит, что плата поддерживает работу мощных процессоров с высоким энергопотреблением. Также на таких платах вероятнее всего имеются расширенные функции разгона процессоров.
На более дешевых “материнках” разъем eatx12v обычно представлен 4-мя пинами.
Обязательно ли подключать все 8 пин?
Нет. Почти всегда достаточно 4 пин. А вот если же вы хотите устанавливать процессор с энергопотреблением 125W и выше, или же заниматься разгоном процесора, то подключение всех 8 пин к разъему eatx12v очень рекомендуется. На всех современных блоках питания он представлен как CPU 4+4 pin.

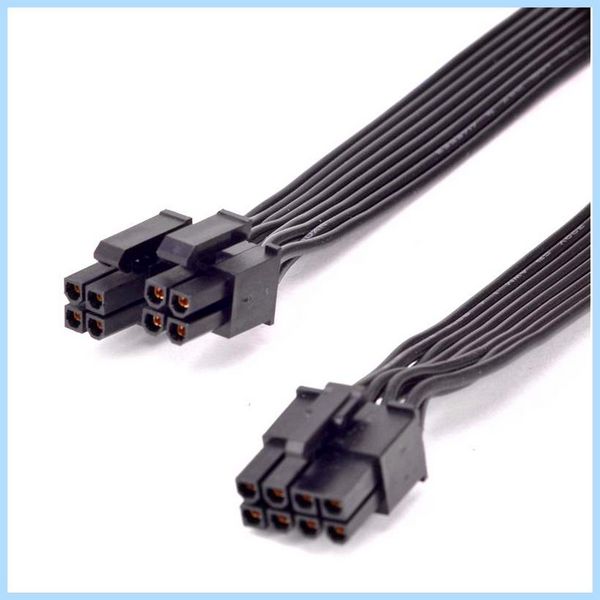

Коннектор дополнительного питания процессора на блоке питания 4+4 pin
Все же, если планируется установка достаточно энергоэффективного процессора (60-70W), а на блоке питания все есть 8 пин (4+4), то подключать можно как 4 пина, так и 8-мь.

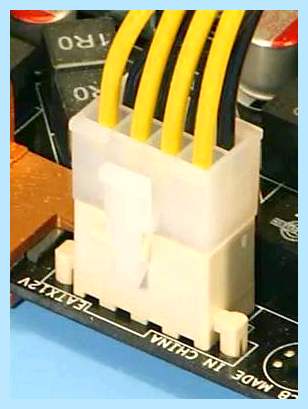

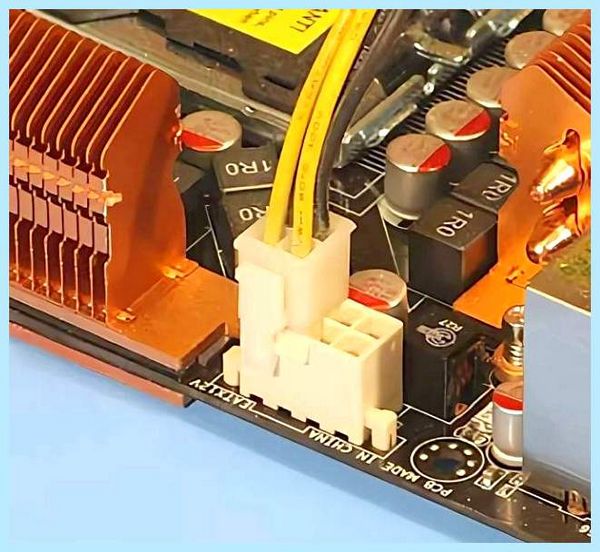

Подключение 4 pin из 8-ми
Подключение всех 8-ми pin питания процессора
Вывод
Разъем eatx12v на материнской плате предназначен для подключения дополнительного питания на 12V центральному процессору. Он может быть 4 и 8 пиновым. Для слабых и средних процессоров достаточно подключения 4 пин, а для мощных топовых процессоров с высоким энергопотреблением (выше 125W) рекомендуется подключать все 8 пин.
Лучшая благодарность автору — репост к себе на страничку:

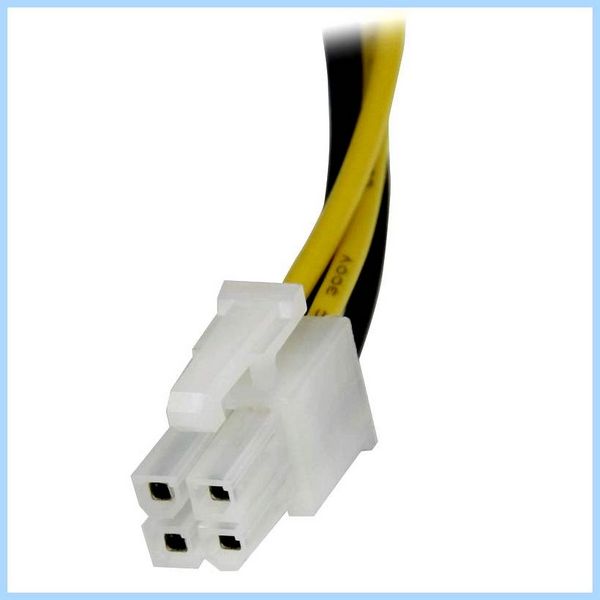

Для чего служит 4 пиновый разъем ATX12V
Служит для подачи напряжения +12В на преобразователь питания процессора.
Без него ужа давно не обходятся. Более того, на новых платах этот разъём стал 8-контактным..
#3
Отправлено 15 Ноябрь 2007 — 03:03
Адаптер питания материнской платы с 4-контактного на 8-контактный
Добавлю. Хоть он и стал 8-ми контактным, но все равно еще пока можно подключать только 4 контакта.
Разве «Pentium M» — это мобильно? Вот «Тополь М» — это мобильно!
#4
Отправлено 16 Ноябрь 2007 — 03:34
У меня в тунбочке валяется переходник как раз для подключения всех восьми контактов. Эт от какого-то БП осталось.
Ненавижу, когда все шагают в ногу — одинаково стриженые, одинаково одетые, с одинаковыми мыслями в одинаково пустых головах! (С) Кий
#5
Отправлено 16 Ноябрь 2007 — 07:29
На будущее.
Преимущество перед четырёхконтактным — в меньшей электрической нагрузке на каждый контакт, в большей надёжности.
#6
Отправлено 16 Ноябрь 2007 — 09:28
Только надежность? Я никогда не слышал, чтобы это как-то ломалось.
#7
Отправлено 16 Ноябрь 2007 — 02:39
На «обычных» процессорах и не ломается, и не греется. Но EPS — это стандарт серверный, а там вполне может быть два многопотребляющих процессора, для которых мало будет ATX12V. И теперь EPS приходит и на декстопные платы.
#8
Отправлено 17 Ноябрь 2007 — 08:16
А я вот видел на обычном десктопном компьютере оплавленное гнездо дополнительного питания
Какой русский не любит быстрой езды — бессмысленной и беспощадной!
Нет такой чистой и светлой мысли, которую бы русский человек не смог бы выразить в грязной матерной форме.
Еще никто потому что русские, не глушил рыбу! (в Тихом океане — да космической станцией!)
#9
Отправлено 17 Ноябрь 2007 — 04:19
Да, это если подойти со стороны стоимости компонентов. Восемь паршивых дешёвых контактов не оплавятся, а вот четыре — гораздо более вероятней. Чтобы четыре не оплавились, их надо делать на совесть, значит, производителю системной платы нужно затариваться разъёмами у производителя с лучшей репутацией, более дорогого. То же и производителю ответной части — на хвосте блока питания..
Количество контактов увеличивается не просто так — жизнь заставляет..
