Если поглядеть на блок схему обычного контроллера, то видно что он состоит из 32 битного RISC микропроцессора который делает аннотации микропрограммы и может иметь до 4 ядер. Так же есть DDR-контроллер отвечающий за работу с наружным DRAM-буфером, есть блок ecc, отвечающий за обнаружение и корректировку ошибок, есть блоки интерфейсов отвечающие за обмен данными с чипами памяти и наружными интерфейсами и есть блоки отвечающие за шифрование и другие функции, которые могут изменяться зависимо от нужного функционала.

Как работает SSD, Flash-память (NAND)

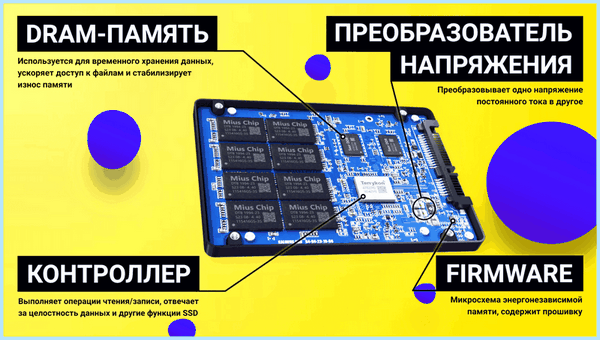

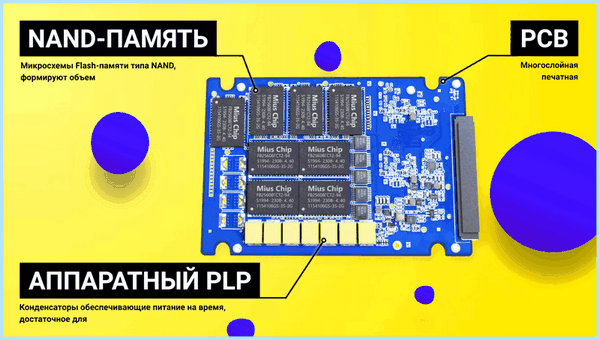

SSD очень резвое запоминающее устройство и если разобрать его, то можно узреть что он представляет собой интегральную схему, с обилием чипов Flash памяти, типа NAND, конкретно они хранят информацию, а рядом с ними распаиваются контроллер и dram память.

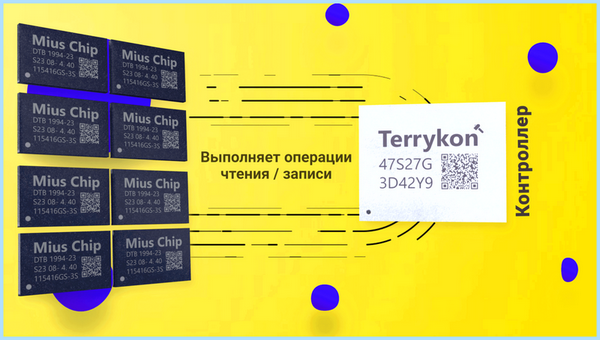

Контроллер отвечает за связь накопителя с компом и производит операции чтения/записи, а DRAM служит как маленькой кэш и ускоряет доступ к данным.

В неких SSD на оборотной стороне либо на отдельной плате располагаются дополнительные чипы памяти и ряд ёмких конденсаторов, они позволяют неопасно выключить устройство при резком выключении питания. (Аппаратный PLP)

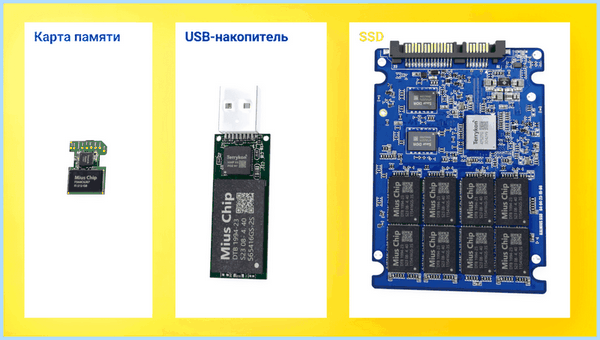

Другие твердотельные накопители, такие как USB-накопители и карты памяти имеют схожее строение, исключительно в их нет DRAM, меньше чипов памяти и устанавливается наименее производительный контроллер.

Чтоб более детальней осознать их работу, необходимо разглядеть как работает чип Flash памяти. Разобрав его, видно что состоит он из огромного количества кристаллов,

если подробней разглядеть какой-то из них, то видно что огромную часть кристалла занимает массив ячеек и только небольшая область отводится под буфер и логику.

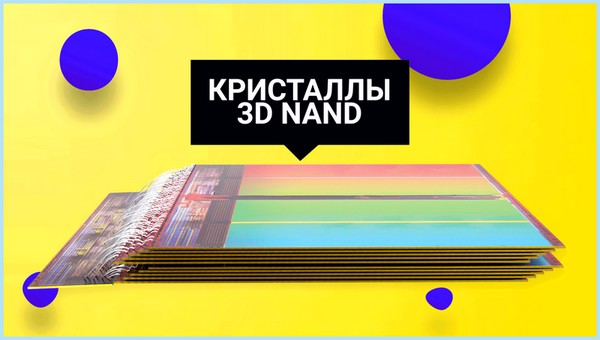

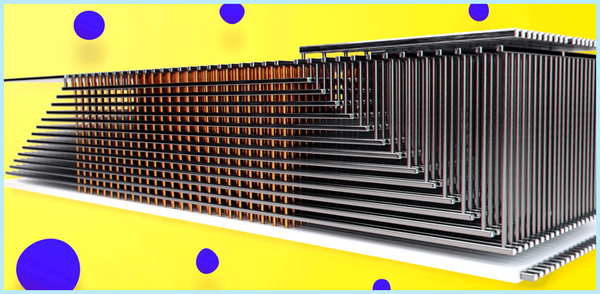

Если проникнуть внутрь кристалла, то видно что он имеет трёхмерную структуру, состоящую из рядов вертикально уложенных ячеек Флеш памяти,

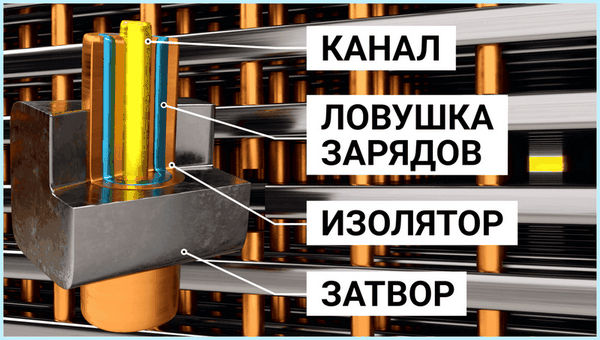

если разобрать одну отдельную ячейку, то её строение покажется запутанным, к тому же у разных производителей, механизм работы может отличаться по способу подачи тока и чтения данных из ячейки.

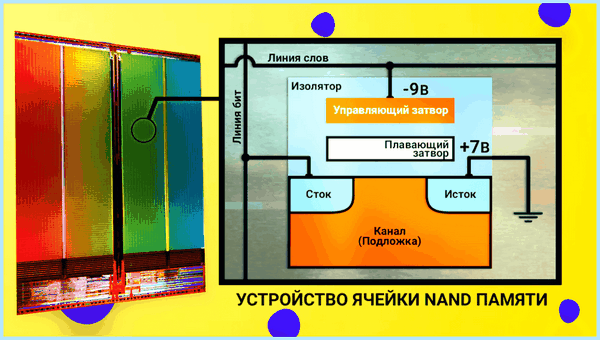

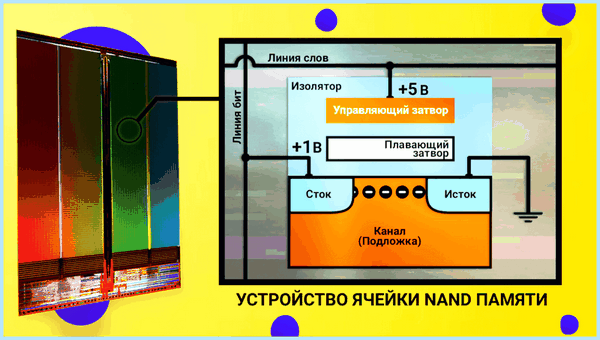

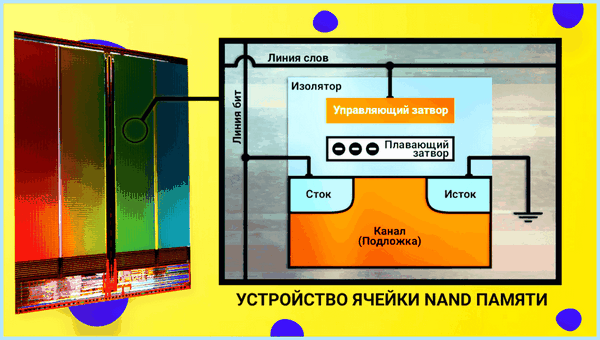

Так что лучше представить её в виде схемы, так легче понять что ячейка представляет собой транзистор с двумя изолированными затворами: управляющим и «плавающим». Плавающий затвор способен удерживать в себе электроны, тем делая из транзистора ячейку памяти.

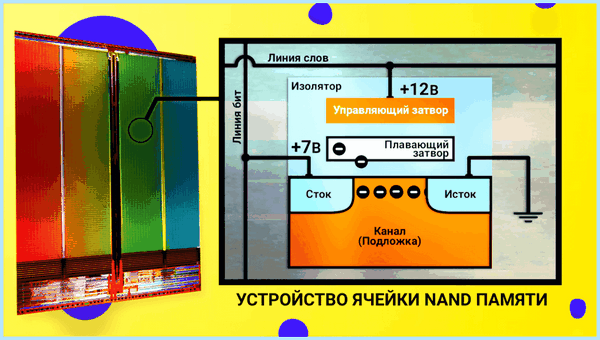

Чтобы записать информацию, на сток и управляющий затвор подается высокое напряжение, это позволяет электронам пройти сквозь диэлектрик и остаться на плавающем затворе.

Для удаления заряда, на управляющий затвор подается высокое отрицательное напряжение, а на исток — положительное.

Каждый такой цикл записи и стирания разрушает слой диэлектрика, так что число перезаписи на ячейку ограничено.

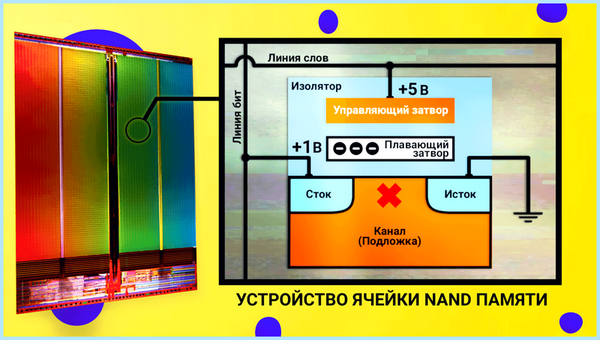

Считывание не приводит к этому эффекту и проверять что записано в ячейке, ноль или единица, можно сколько угодно раз для этого, на управляющий затвор подаётся напряжение и проверяется, может ли идти ток по транзистору:

Если на плавающем затворе много электронов, то ток идти не будет, значит это единица. Если их немного, то ток пойдет, значит это ноль.

(У некоторых производителей, ячейка может считываться наоборот)

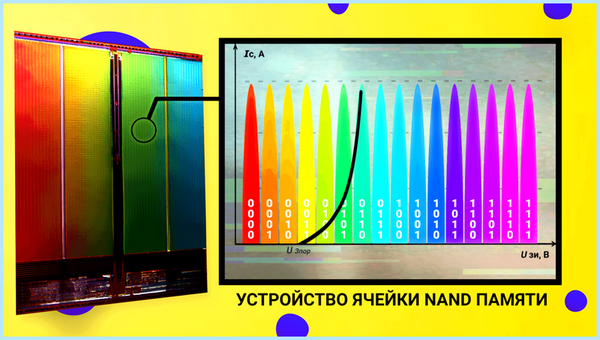

Так считываются одноуровневые ячейки SLC, если же материал плавающего затвора способен захватить много электронов, а электроника способна размещать на плавающем затворе разные уровни зарядов и распознать несколько пороговых напряжений, то такая ячейка может хранить несколько бит информации. Например QLC ячейки могут хранить 4 бита информации, но для этого нужно различать 16 пороговых напряжений.

(Информация с SLC ячеек считывается и отправляется на контроллер почти без задержек. Чипы с QLC ячейками имеют внутреннею задержку в связи с необходимостью формирования специального сигнала для каждой ячейки и распознавания его)

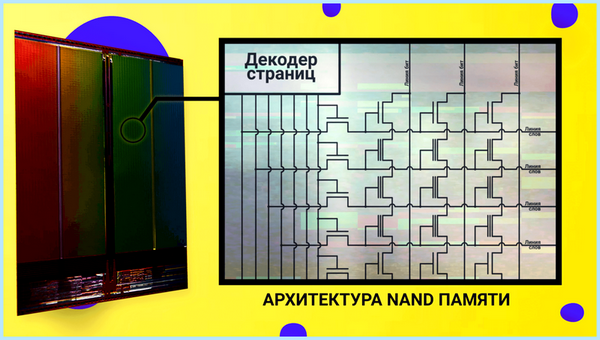

Ко всему этому, чтобы уместить на кристалл как можно больше ячеек, их группируют соединяя последовательно и с обоих сторон подключают обычные транзисторы, принципиальная схема массива выглядит примерно так,

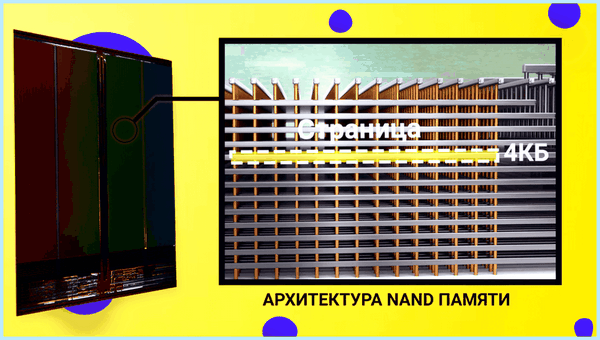

но в самом кристалле, массив имеет трёхмерную структуру. Ячейки, находящиеся на одной разрядной линии, образуют страницу размером в 4 килобайта, это минимальная область с которой можно считать или записать данные.

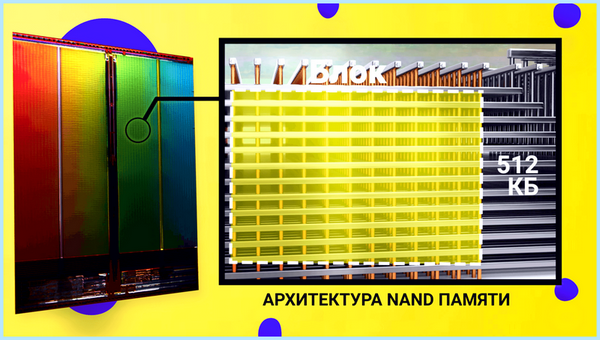

Множество страниц формируют блок, размером 512 килобайт, это минимальная область которая может быть стёрта. Другими словами, если нужно переписать информацию всего лишь одной страницы, придётся стирать данные аж с целого блока и потом снова записывать.

Такие ограничения существует из-за архитектуры nand памяти, а потому что таких блоков сильно много, всеми операциями чтения записи руководит контроллер, он управляет структурой размещения данных и контролирует состояние ячеек, распределяя данные так чтобы одни ячейки не использовались чаще других, тем увеличивая срок службы накопителя.

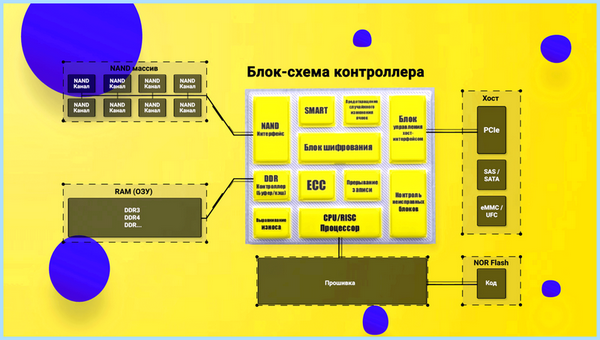

Если посмотреть на блок схему типичного контроллера, то видно что он состоит из 32 битного RISC процессора который выполняет инструкции микропрограммы и может иметь до 4 ядер. Так же есть DDR-контроллер отвечающий за работу с внешним DRAM-буфером, есть блок ecc, отвечающий за обнаружение и коррекцию ошибок, есть блоки интерфейсов отвечающие за обмен данными с чипами памяти и внешними интерфейсами и есть блоки отвечающие за шифрование и другие функции, которые могут меняться зависимо от необходимого функционала.

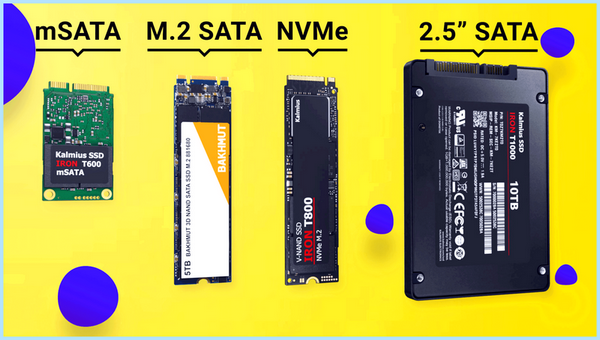

Помимо контроллера, на скорость накопителя влияет интерфейс подключения. Существует множество форм-факторов SSD с разными интефейсами подключения и разной скоростью, но в большинстве случаев в обычных компьютерах используются 2,5-дюймовые SSD или формата M.2.

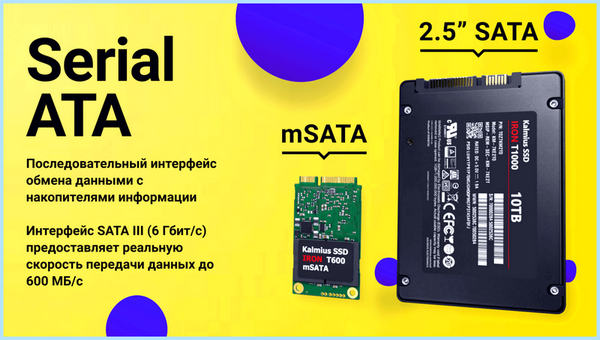

2,5-дюймовые SSD имеют интерфейс SATA, третьего поколения, такой интерфейс обеспечивает пропускную способность до 600 Мбайт/с. Накопители mSATA (mini-SATA) имеют такой же интерфейс.

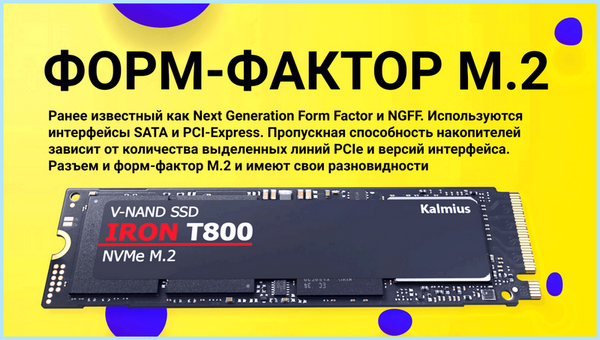

В SSD M.2 используется один из двух интерфейсов: SATA3 или PCIe. Зависимо от количества выделенных линий и версии PCIe скорость может отличаться. Например PCI-E третей версии и с четырьмя выделенными линиями имеет пропускную способность до 4ГБ/с.

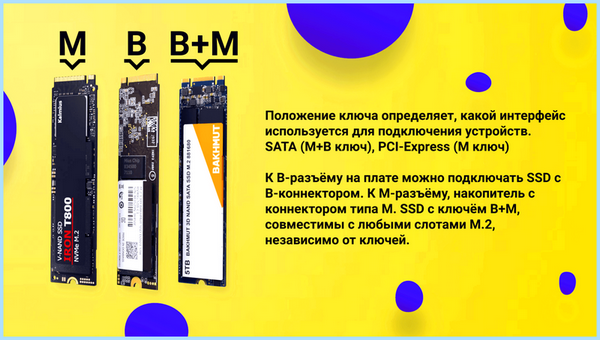

Так же такие накопители имеют несколько вариантов ключей. Есть накопители с B, M и B+M коннекторами.

Так же есть SSD в виде платы расширения которые подключаются напрямую в PCI-Express слот материнской платы. Некоторые модели таких накопителей могут использовать 8 и даже 16 линий слота PCIe, что даёт пропускную способность выше 6ГБ/с.

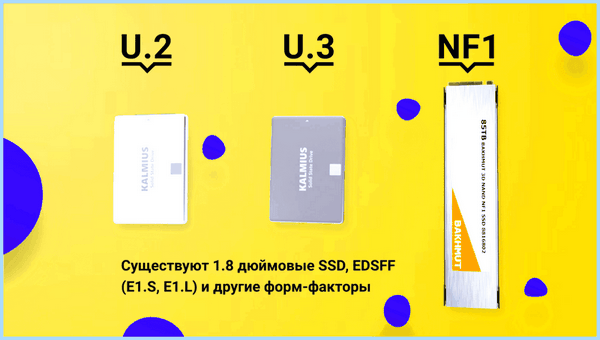

Кроме этого есть ещё много разных форм факторов, например U2, U3, NF1, и другие (EDSFF, 1.8 дюймовые), но ничем серьёзным, кроме размеров и коннекторов они не отличаются, ну и используются они в главном в серверах и рабочих станциях.

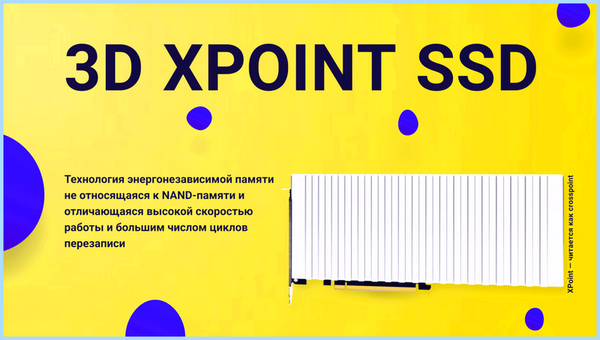

Так же, хочется сказать что существует ещё один вид SSD накопителей, в каких вместо чипов Flash памяти используются чипы с технологией 3D crosspoint, в них в качестве ячеек не используются транзисторы с плавающим затвором и такие накопители быстрей обычных, но к сожалению у меня мало информации про эту технологию, так что на этом у меня всё.
Ниже оставлю видео версию статьи, кому лень читать.

Загрузка с флешки в BIOS

Давайте подумаем над тем, почему у Вас не выходит загрузиться с флешки.

Ваша материнская плата поддерживает загрузку с внешнего накопителя, узнать это легче всего в вашем BIOS, читайте нашу статью дальше, мы подробно описали процесс загрузки с флешки в AMI BIOS и Award BIOS, у вас вероятнее всего один из этих двух вариантов.
Во вторых-флешка точно загрузочная, не было ли какой ошибки в ваших действиях при её создании, если у друзей имеется компьютер поддерживающий загрузку с USB, можно проверить вашу флешку на нём.

Сначала выставим загрузку с флешки в BIOS призводителя Award, потом на очереди Ami BIOS, далее у нас на очереди ноутбук.
Сначала вставляем флешку в USB-порт, идеальнее всего находящийся непосредственно на материнской плате и включаем компьютер.

Не можете попасть в BIOS читайте — BIOS: Загрузка с диска

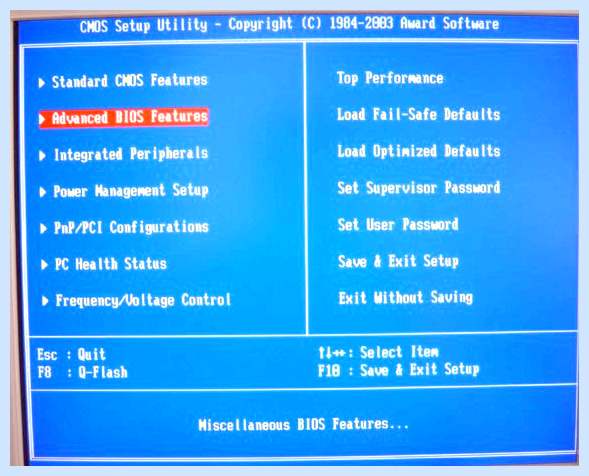

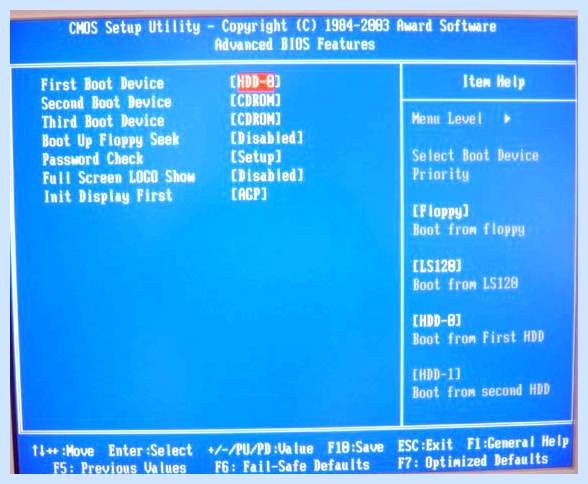

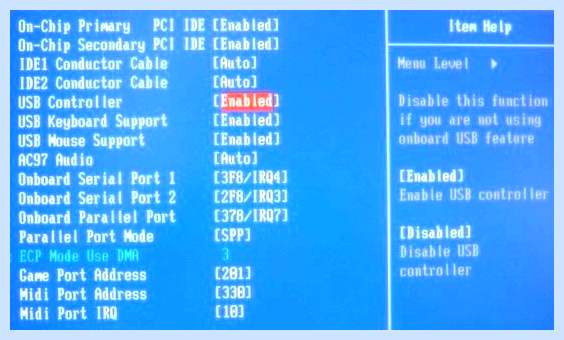

Пред нами Award BIOS, нам нужен пункт Advanced BIOS Features крадёмся к нему при помощи стрелок на клавиатуре и нажимаем Enter

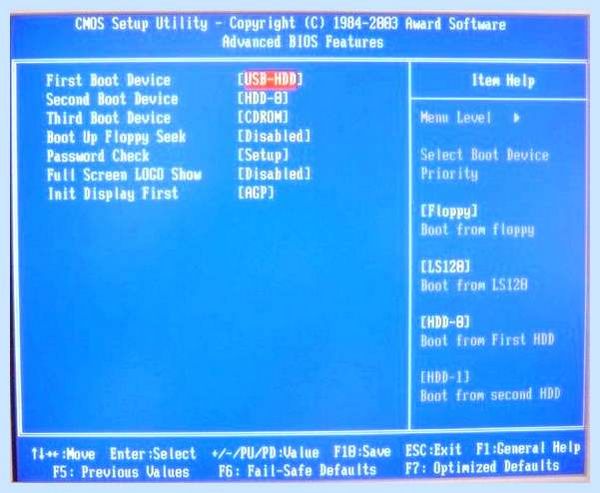

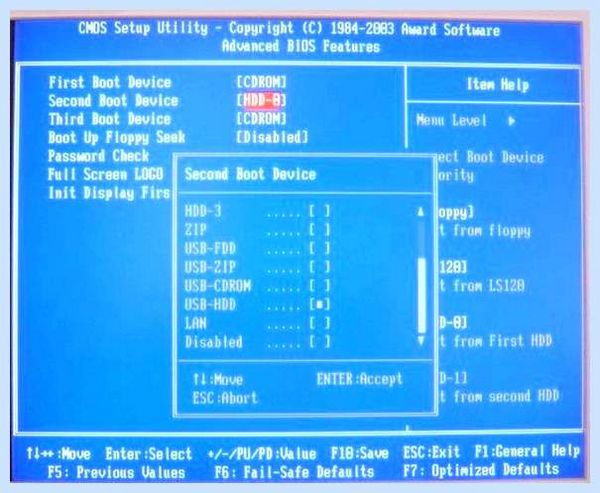

Далее параметр First Boot Device , он отвечает за устройство, с которого производит загрузку компьютер, жмём Enter

Нам с вами нужно отметить пункт USB-HDD, если потерпите неудачу попоробуйте USB-FDD

Вторым устройством можно выставить жёсткий диск

HOW TO ADD AN E-SATA/SATA CARD TO YOUR COMPUTER

Далее нажимаем Esc, выходим из данного меню, сохраняем наши изменения и выходим из BIOS перезагрузка

У меня лично получилось, а у вас?

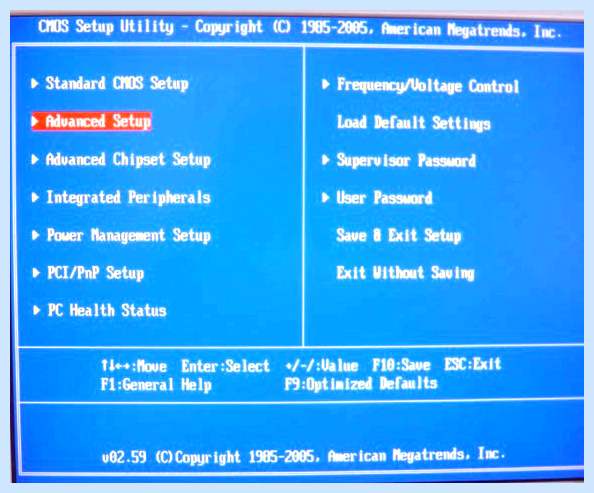

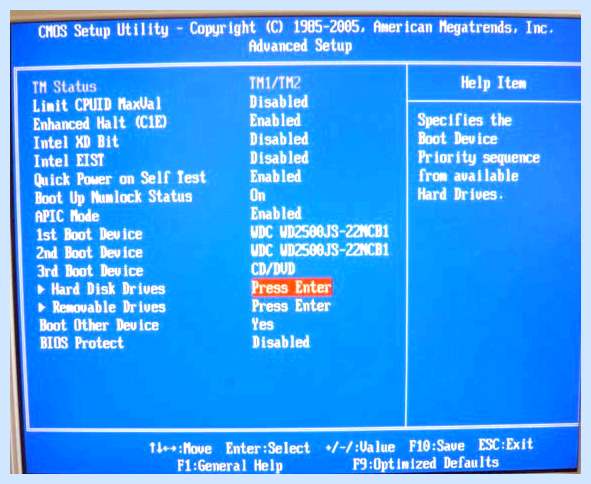

Ami BIOS, теперь его очередь грузиться с флешки, он немного похож на предыдущий, но разница есть и ощутимая сейчас вы её увидите, опять идём в Advanced BIOS Features

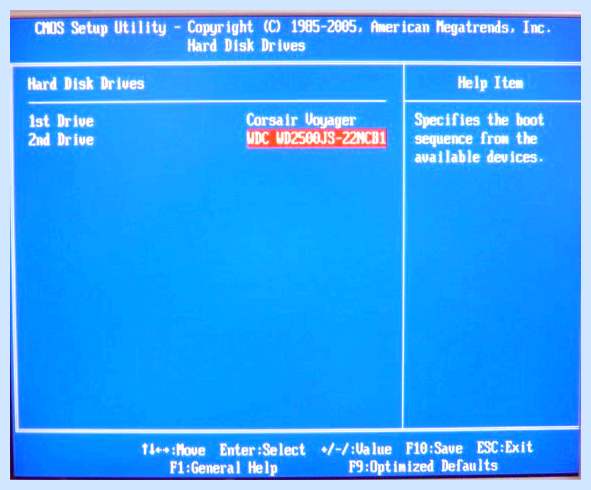

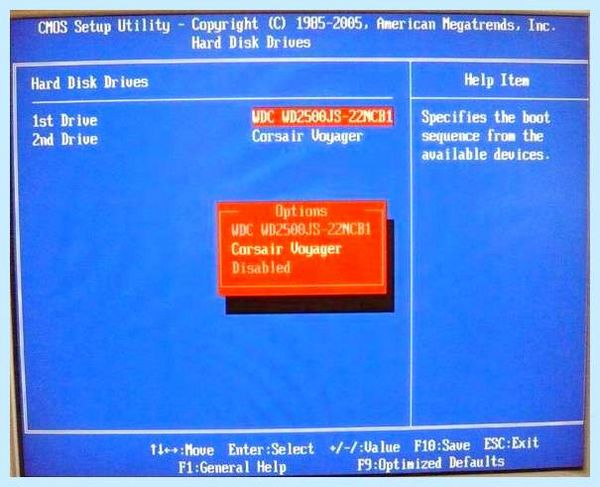

Здесь нам нужен пункт Hard Disk Drives, который указывает специальной программе загрузчику, на каком жестком диске, находится операционная система, жмём Enter

Первым устройством выставлен жёсткий диск, а нам нужна наша флешка Corsair Voyager, нажимаем — Enter и производим изменения

code to add card to facebook ads live account 100% -not hold — Ad account disabled

У нас должно получиться вот так, далее Esc

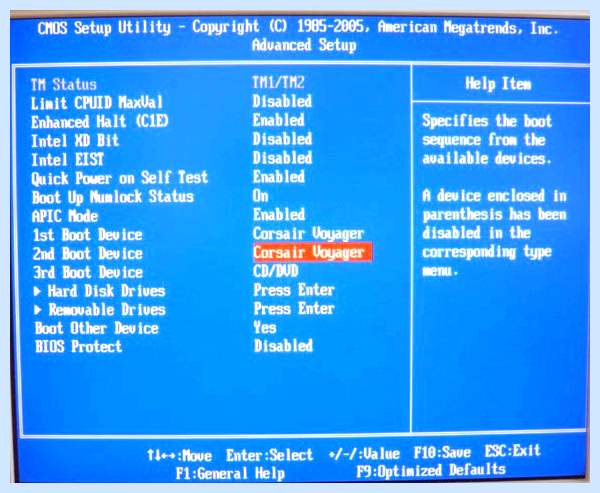

В пункте 1st Boot Device должна быть наша флешка, вторым устройством я тоже оставил флешку

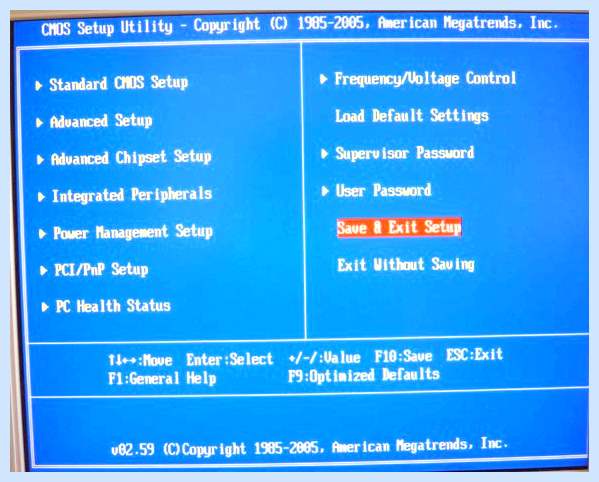

Сохраняем изменения и перезагружаемся

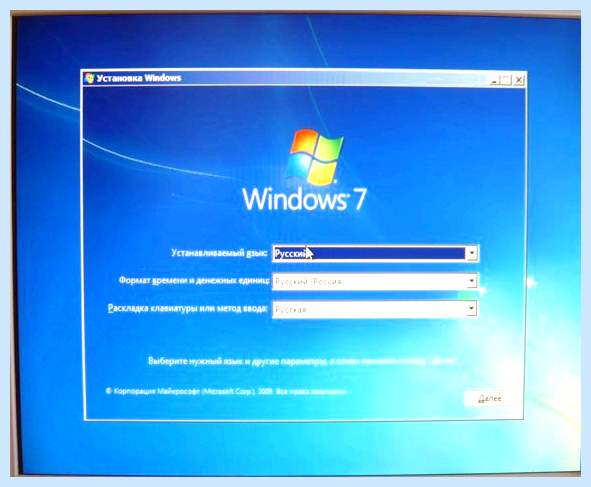

Процесс установки Windows 7 с флешки

tagsКлючевики
Рекомендуем другие статьи по этой теме
Заметили ошибку
Выделите и нажмите Ctrl+Enter

Комментарии (183)

Рекламный блок

Подпишитесь на рассылку

Windows (все версии)
Windows 10
Лицензирование и активация
Windows 8.1
Windows 7
Windows XP
Установка Windows
Драйвера
Обновления Windows
Восстановление Windows
Перенос (миграция, клонирование) Windows
Учётные записи и пароли
Чистка, оптимизация, твики
Сборки и дистрибутивы Windows
Кастомизация
Функционал Windows

Безопасность
Антивирусы
Восстановление данных
Резервное копирование
Шифрование данных

Загрузочный носитель
LiveDisk

Разное
Другие операционные системы
Веб-дизайн

Облако тегов

Архив статей

Сейчас обсуждаем

admin

А что загружается вместо экрана блокировки?

admin

Щелкните правой кнопкой мыши необходимый шрифт и выберите команду Установить. Новые шрифты

Роберт

Не понял, как загрузить в Ворд 11 шрифт со стороннего ресурса? Например, мне понравился шрифт в

Гость Роман

Здравствуйте, на компьютере после сброса пароля через другой сайт перестал загружаться экран

admin

О проекте RemontCompa.ru

RemontCompa — сайт с огромнейшей базой материалов по работе с компьютером и операционной системой Windows. Наш проект создан в 2010 году, мы стояли у истоков современной истории Windows. У нас на сайте вы найдёте материалы по работе с Windows начиная с XP. Мы держим руку на пульсе событий в эволюции Windows, рассказываем о всех важных моментах в жизни операционной системы. Мы стабильно выпускаем мануалы по работе с Windows, делимся советами и секретами.

Также у нас содержится множество материалов по аппаратной части работы с компьютером. И мы регулярно публикуем материалы о комплектации ПК, чтобы каждый смог сам собрать свой идеальный компьютер.

Наш сайт – прекрасная находка для тех, кто хочет основательно разобраться в компьютере и Windows, повысить свой уровень пользователя до опытного или профи.

Разделы сайта

Регистрация на сайте
Новое на сайте
Статистика
Пользовательское соглашение
Об авторе
Карта сайта
RSS подписка
Правила сайта
Обратная связь

Социальные сети

Вашему старому ПК это НУЖНО — карты расширения AIC

Процессорная война Intel и AMD в самом разгаре, и каждая из компаний пытается убедить пользователя в том, что его старый компьютер пяти- или даже семилетней давности уже устарел и нуждается в прокачке. На самом же деле ваш процессор и видеокарта наверняка сослужат вам ещё несколько лет службы. Но вот устаревшая и медленная периферия нуждается в прокачке. И тут вам помогут карты расширения, или AIC.

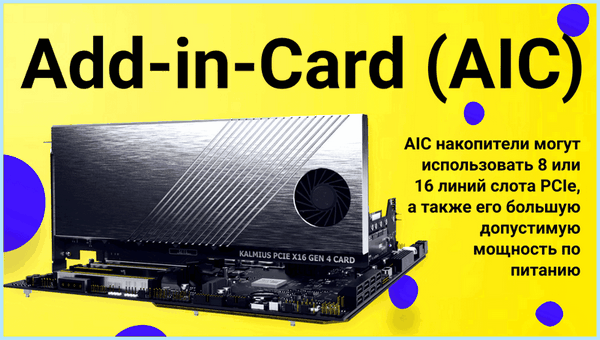

Расшифровка — Add-In Card. Этим термином называется, на самом деле, любая карта, вставляющаяся вдобавок к видеокарте в слот PCIe. Это, кстати, главное условие того, правда ли компьютер устарел. Если на нём нет слотов PCIe, то да — он устарел.

Если есть, идём дальше.

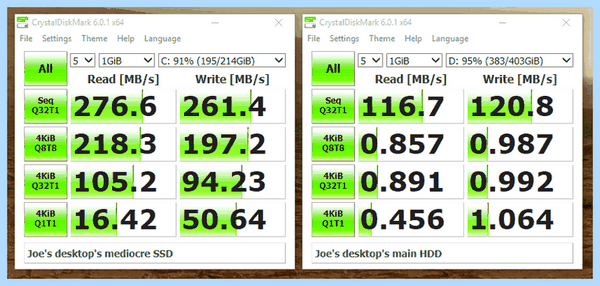

Если в вашем старом ПК стоит жесткий диск, а не SSD — заменяйте его первым же делом. Каким бы быстрым не был процессор, система будет работать, как в патоке, если будет установлена на HDD. Стоимость же SSD “системной” ёмкости, который будет служить вам 3+ года, составляет около 2000 рублей. И очень важно — у вас должны быть свободные разъёмы SATA3 и питания.

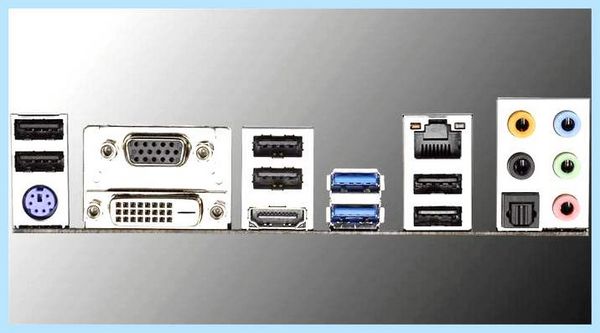

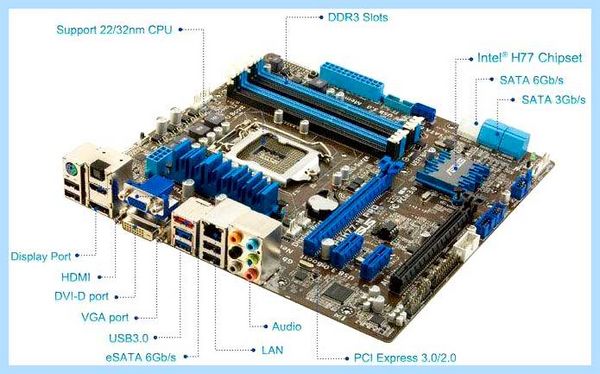

Далее — материнская плата. Быстрее всего там устаревает периферия, включая USB, и сетевое подключение. Ну и поддержка M.2 SSD была бы кстати, ведь у действительно старых материнок обычно с этим тоже беда. И да, всё это решается с помощью AIC.

Например, самая доступная карта расширения на четыре USB 3.0 обойдётся в 300 рублей. Во столько же обойдётся наиболее доступная гигабитная сетевая карта. И если у вашей материнки было четыре разъёма USB, включая пару 3.0, и всего лишь 100-мегабитный Интернет, то уже две эти платы обновят систему нереально.

Впрочем, если вам не хватает 100-мегабитного Интернета, проблема может быть не в сетевой карте, а в… процессоре. Или даже в чём-то другом, этот материал рассматривает самые частые возможные проблемы.

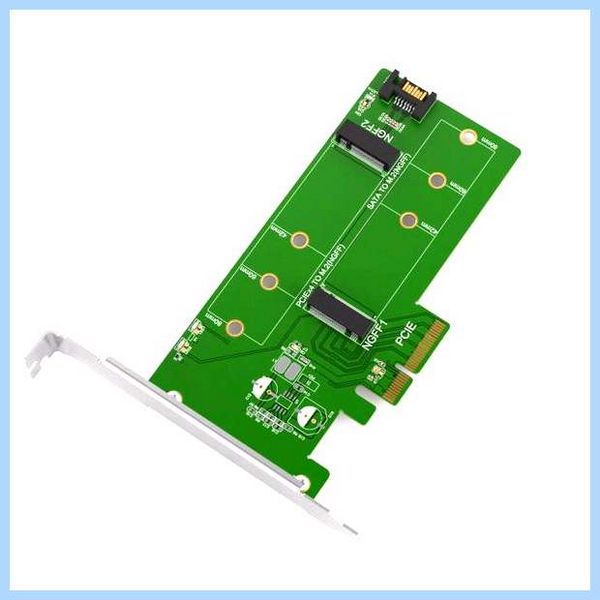

Хотите M.2 SSD, и не хотите париться по поводу кабелей питания? Компания Maiwo предлагает плату KT015, которая хоть и требует слот PCIe x4, но позволяет использовать как SATA3 M.2, так и PCIe SSD! Не одновременно, к сожалению, но даже SATA SSD будет достаточно, чтобы ваша система летала.

Касательно того, что линий PCIe может не хватить — по этому поводу я бы не переживал. Да, на верхний слот, где стоит видеокарта, будет приходиться не x16, а x8, но даже этого будет многократно хватать, чтобы она работала абсолютно без потери производительности. Даже если у вас не PCIe 3.0, а 2.0, переживать вероятнее всего не стоит.

А какую карту вы поставите себе сначала? Пишите в комментариях.
