Вот тогда эти умеренные светодиоды отладки посодействуют для вас найти и убрать делему и, надеюсь, запустить вашу новейшую сборку.
Светодиодные индикаторы MSI EZ – как они помогают в устранении неполадок
Светодиоды отладки EZ от MSI могут показаться очевидной функцией при покупке новейшей материнской платы, но они могут сберечь для вас часы при устранении проблем, если что-то пойдёт не так.
Не достаточно что может быть более разочаровывающим, чем сборка нового компьютера только для того, чтоб узреть, что на дисплее ничего не происходит.
Вот тогда эти умеренные светодиоды отладки посодействуют для вас найти и убрать делему и, надеюсь, запустить вашу новейшую сборку.
В этой статье мы разглядим более всераспространенные трудности, возникающие при сборке нового ПК, и то, как индикаторы отладки EZ материнской платы MSI могут посодействовать для вас отыскать и убрать эти препядствия.
Для чего нужны светодиоды EZ Debug
Нажатие кнопки включения и включение ПК впервой после его сборки может быть достаточно напряженным моментом. И не всегда он заканчивается фуррором.
Даже после кропотливой сборки всех компонент можно совершить много маленьких ошибок, и найти, какая из их препятствует процессу пуска системы, – сложная задачка.
Вот где понадобятся светодиоды EZ Debug. Они загораются и демонстрируют, с каким компонентом появилась неувязка.
Заместо того, чтоб инспектировать каждый отдельный компонент на предмет ошибки установки, вы сможете проверить свои составляющие по светящемуся индикатору.
Чтоб проверить, вооружена ли ваша материнская плата светодиодами EZ Debug, загрузите управление производителя вашей модели либо проверьте (обычно) правый верхний угол материнской платы рядом со слотами оперативки.
Вы сможете отыскать управление для собственной материнской платы в Вебе, выполнив поиск по базе данных MSI.
Другой метод – зайти на страничку продукта вашей материнской платы на сайте MSI. Перейдите на страничку «Технические характеристики», используя верхнее меню, а потом щёлкните вкладку «Подробности» на странице технических характеристик. Здесь используйте Ctrl + F , чтобы найти термин «EZ» (без кавычек). Если ваша материнская плата поддерживает эту функцию, индикатор «EZ Debug LED» будет указан в разделе подробных спецификаций.
Как читать индикаторы отладки MSI EZ
Самое первое, что должно привлечь ваше внимание, когда ваш компьютер не загружается или не проходит POST, должно быть в форме вопроса, например: «Что это за яркий красный свет, исходящий от материнской платы? Это не предвещает ничего хорошего…»
Дайте индикатору отладки EZ погаснуть
Светодиод может иметь или не иметь цветовую кодировку, зависимо от модели материнской платы.
Иногда ошибка процессора может быть красной; в других случаях он может быть белым. При активации любого из этих индикаторов отладки они будут гореть до того времени, пока проблема не будет устранена.
Светодиоды отладки могут мигать в процессе загрузки, но это нормально. Это становится проблемой только тогда, когда свет фиксируется на конкретном светодиоде, поэтому вам нужно дать ему достаточно времени, чтобы обнаружить проблемный компонент. Подождите пару минут, особенно при первой загрузке.
Вполне естественно беспокоиться, поскольку этот свет может указывать на множество различных проблем. Они могут варьироваться от доброкачественных до врожденных дефектов оборудования, которые потребуют замены.
И, поскольку мы все боимся процесса замены, идеальнее всего устранить все другие внешние факторы, которые могут быть причиной, до того как начинать трудоемкие процессы замены.
Список светодиодов MSI EZ
Светодиоды на материнской плате отображаются в следующем порядке сверху вниз – вы также можете найти эти метки, написанные непосредственно на материнской плате:
Как устранить неполадки по индикатором отладки EZ
Теперь, когда мы знаем, что представляет собой каждый индикатор отладки EZ, давайте рассмотрим, как исправить проблему, на которую они указывают.
Хотя это может показаться очевидным, сначала нужно проверить, поддерживает ли ваша материнская плата компоненты, которые вы пытаетесь установить.
Для этого перейдите на веб-страницу материнской платы на сайте MSI и нажмите «Поддержка» в правом верхнем углу. Там вы увидите список всех совместимых компонентов (процессор, графический процессор, хранилище). На странице поддержки вы также увидите поддерживаемые комплекты оперативки для вашей материнской платы. Это называется QVL (список квалифицированных поставщиков).
Тщательное планирование вашего ПК также является важным шагом в обеспечении совместимости ваших компонентов вместе и их гармоничной работы для достижения максимальной производительности.
Устранение проблем с процессором
Разъём питания процессора
Первое, что вы должны проверить, это правильно ли установлен 4-контактный или 8-контактный разъём питания процессора.
Направьте внимание, что вы можете подключить 4-контактный разъём питания к 8-контактному разъёму питания, и почти всегда ЦП все равно будет работать, хотя и в ограниченном режиме (без разгона и т.д.).
Проверьте контакты и гнездо на наличие препятствий
Следующим шагом является извлечение ЦП, чтобы проверить его на наличие возможных повреждений, грязи или термопасты, которые могут блокировать его соединение с сокетом. Если такое пятно присутствует, очистите его и переустановите ЦП.
Согнутые или сломанные штифты
Если ЦП и гнездо ЦП чистые, проверьте, нет ли согнутых или сломанных контактов. Погнутые штифты можно починить и выпрямить при помощи лезвия бритвы или иглы.
Если ножка сломана, ЦП всё ещё может работать. Это полностью находится в зависимости от того, какой контакт повреждён. Например, карта контактов процессора Ryzen AM4 показывает области, в каких есть определенные контакты VSS и тестирования/отладки, которые не являются обязательными.
Если они сломаются, ЦП всё ещё может нормально работать. Однако, если штифты согнуты, произойдёт ошибка.
Вот почему всегда лучше проверить и посмотреть, сможете ли вы починить согнутые штифты в меру своих возможностей, до того как приступать к замене.
Совместимость
Хотя ЦП может поместиться в сокет, материнская плата и её BIOS также должны его поддерживать.
Проверьте QVL материнской платы (список квалифицированных поставщиков), чтобы узнать, поддерживает ли она ЦП, который вы пытаетесь использовать, или вам, возможно, придётся обновить BIOS, чтобы сделать его совместимым.

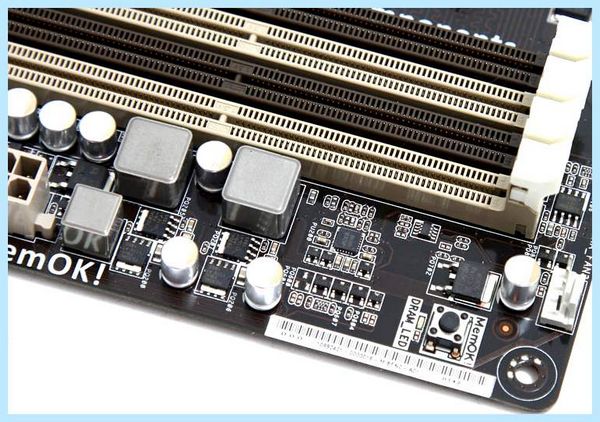

Устранение неполадок DRAM
До того как приступить к устранению неполадок с DRAM, направьте внимание, что многократные изгибы контактов ЦП могут также привести к тому, что загорится светодиод отладки DRAM EZ, а не светодиод отладки CPU.
Правильная установка памяти в слот
Одной из наиболее распространенных ошибок, которая может привести к сбою самопроверки ПК при включении питания, является неправильная установка модуля памяти RAM в гнездо DIMM (также называемое слотом RAM).
Сначала извлеките модуль (модули) ОЗУ и убедитесь, что ничто не мешает контактам и гнездам слота.
Затем установите планку DRAM во второй слот памяти от ЦП (рекомендация может отличаться – обратитесь к руководству по материнской плате).
Убедитесь, что выемка рядом с центром модуля совмещена с выемкой слота. Нажимайте вниз до того времени, пока не услышите (два) характерных щелчка (звука) и предохранительные выступы с обеих сторон не встанут на место должным образом.
Конфигурация памяти
Если оперативка установлена правильно, а индикатор отладки DRAM всё ещё горит, проверьте, размещены ли планки оперативки в соответствии с предлагаемой конфигурацией вашей материнской платы.
При использовании нескольких модулей RAM убедитесь, что ни какой-то из них не установлен в неправильный слот памяти. Вы также можете попробовать удалить все планки, кроме одной, и попытаться перезагрузить компьютер.
Если это не сработает, попробуйте подключить другую (одну) планку памяти и повторите попытку через первый и второй слоты памяти.
Кроме того, убедитесь, что материнская плата поддерживает приобретенные вами модули оперативки. Список QVL на странице поддержки вашей материнской платы сообщит вам об этом.
Устранение неполадок VGA
Если загорается индикатор VGA, проблема должна быть довольно простой.
Если ЦП имеет встроенный графический процессор, вам следует проверить вышеупомянутые шаги по устранению неполадок для ЦП.
Если у вас отдельная видеокарта, убедитесь, что она правильно установлена в разъём PCIe, а защелка сзади разъёма защелкнулась.
Сначала попробуйте самый верхний разъём PCIe (ближайший к ЦП) и попробуйте другие, если это не сработает.
Разумеется, 6-, 8- или 12-контактный разъём питания также должен быть надёжно подключен к видеокарте. Как и в случае со всеми компонентами, перед установкой убедитесь, что контакты графического процессора и слота PCIe чистые.
Если у вас выделенная видеокарта, ваш монитор (мониторы) должен быть подключен к разъёмам дисплея вашей видеокарты (не материнской платы)! Если вы используете iGPU процессора, подключите монитор к разъёму дисплея материнской платы (например, HDMI, DisplayPort).
Устранение неполадок BOOT
Индикатор отладки Boot EZ относится к устройству хранения вашей сборки. Зависимо от того, какой тип накопителя вы используете, вам нужно будет проверить, правильно ли они подключены к материнской плате.
Твердотельный накопитель M.2
Для твердотельных накопителей M.2 убедитесь, что контакты чистые и правильно вставлены в соответствующий слот. Также убедитесь, что винт зафиксировал SSD на месте.
Примечание. Некоторые материнские платы (особенно старые) не поддерживают устройства NVMe M.2 в качестве загрузочных дисков. Если вы загружаетесь с накопителя M.2, обратитесь к руководству по материнской плате, чтобы убедиться, что для вашей платы не установлено каких-либо ограничений.
SATA SSD и HDD
Для накопителей, подключенных через порт SATA, первый шаг, который необходимо сделать, – отсоединить кабель SATA от материнской платы и устройства хранения, а затем снова надежно подключить его.
Кроме того, попробуйте подключить его к другому порту, если это не сработает; и если у вас всё ещё есть проблемы, попробуйте заменить кабель.
Если ничего из вышеперечисленного не работает, вы можете попробовать совершенно новое устройство хранения.
Имейте в виду, что некоторые порты SATA могут быть отключены, зависимо от количества линий PCIe, используемых другими компонентами. Например, если вы используете два или более твердотельных накопителя NVMe M.2, вполне может быть, что некоторые порты SATA отключены (обычно порты 5 и 6). Обратитесь к руководству по материнской плате.
Светодиоды отладки не загораются
Теперь, если вы не видите, что какие-либо светодиоды загораются, когда компьютер не загружается или не проходит POST, это может быть проблемой, связанной с используемым вами блоком питания.
Во-первых, дважды проверьте правильность подключения 24-контактного разъёма питания ATX к материнской плате. Если на вашей материнской плате есть индикаторы RGB, проверьте, горят ли они.
Даже когда питание отключено, блоки питания продолжают подавать на материнскую плату напряжение 5 В, поэтому светодиоды продолжают гореть.
Кроме того, проверьте, правильно ли подключены вилки питания и подаётся ли электричество в электрическую розетку.
Убедитесь, что переключатель питания блока питания на задней панели блока питания установлен в положение «Вкл».
Другие вопросы
Если ничего из вышеперечисленного не помогло, есть ещё пара трюков, которые вы можете попробовать.
Во-первых, вы можете попробовать сбросить настройки BIOS. Инструкции о том, как это сделать для материнской платы MSI, можно найти здесь.
Если вы можете войти в BIOS, вам нужно будет обновить BIOS и сбросить все настройки разгона (особенно для DRAM) до их исходных значений.
Что такое код отладки или POST-код
Некоторые модели материнских плат используются, так называемые, POST-коды. Вы также можете купить и установить карту расширения, используя слот PCIe.
Этот POST-код карту также можно найти в форме USB, например, AMI Debug Rx.
Хотя эти POST-коды немного сложнее, чем шаги по устранению неполадок, описанные выше, они отображают числа и символы, которые могут предоставить подробную диагностику того, что препятствует процессу запуска.
Вот обзор того, что означают эти коды на материнской плате MSI.
Как устранить неполадки с помощью POST-кодов
Чтобы получить POST-коды, у вас должен быть как минимум работающий процессор, BIOS и работающий слот PCIe или USB для работы POST-карты.
Обязательно удалите все периферийные устройства; включая любые USB-устройства, флешки, жесткие диски и т.д.
Ошибка boot device led материнская плата
Исключением является DRAM, которая, если она работает, может позволить вам получить доступ к экрану BIOS на вашем мониторе.
Если вы получили код ошибки на POST-карте, вы можете найти его в соответствующих таблицах сообщений об ошибках и ответов. Интерпретация кода позволит вам найти точную ошибку, которая препятствует правильной загрузке вашего компьютера.
Если код ошибки не получен, подключите оставшиеся периферийные устройства и повторяйте процесс, пока не появится код ошибки.
Выводы
Эта статья создана для использования в качестве общего руководства по наиболее распространенным проблемам, обнаруженным и связанным либо со сборкой нового ПК, либо с активацией индикатора отладки EZ для того, что раньше было рабочей сборкой ПК.
Конечно, каждая установка будет иметь свои особенности, поэтому ошибки могут быть уникальными и их трудно точно определить при использовании обобщенных статей.
Boot_device_led горит красным индикатором
При включении компьютера на дисплее надпись мат платы ( на мат плате Boot_device_led горит красный индикатор) тухнет, затем чёрный экран с мигающей черточкой. Помогите пожалуйста!
Intel Core i5-4430 3.00Ghz
Asus z87-A
8gb DDR3
NVIDIA GeForce GTX 650 Ti BOOST
SSD Plextor PX-128M5 SCSI 128gb
HDD WD10EARS-00Y SCSI 1tb
Chieftec 500W. Чей ответ решит проблему — переведу деньги 50грн/130рублей
Лучший ответ
ПОСТКОД А2 И BOOT DEVICE LED | Решение проблемы
есть ли установочный диск или флешка с системой, что установлена?
загружаетесь с него.
выбираете восстановление системы, пропускаете восстановление из точки
и пытаетесь провести восстановление загрузки.
если легко и просто не получилось — тестируйте жесткий.
Danil VolkovУченик (98) 6 годов назад
Хотел переустановить винду, выбрал загрузку с диска, всё равно та же проблема — чёрный экран с мигающей черточкой
Андрей . Мастер (1185) 6 годов назад
очевидно что твердотелый полетел если он подкачку файлов не отключал!
Danil VolkovУченик (98) 6 годов назад
Винда на ссд. Сдох бобик?!
st_x128 Искусственный Интеллект (177566) откуда мы знаем. может заводская очистка (утилиты искать) поможет вернуть функциональность. например при пропадании питания во время цикла у ssd может напрочь снести крышу. но в ноутбуке такое маловероятно — типа ноут сам ups.
Остальные ответы
щедрый однако:))))
а винда на твердотелом!? если да то, сдох бобик
Danil VolkovУченик (98) 6 годов назад
Винда на ссд . Бобик?!
Андрей . Мастер (1185) твердотелый через себя терабайты инфы пропускал от чего нагружался слишком, если в общем объяснять! кароч разбей жесткий установи винду поставь дрова и все норм будет! а твердый с балкона можешь запустить по воробьям если гарантия не слетела!
У меня такае-же ситуация но система 100% рабочая, поменял видюху выскакивает такая ошибка, возращаю старую все работает, жеские и ссд в норме.
Проблемы в работе материнской платы Asus Sabertooth 990FX R 2,0
При первом запуске загрузился БИОС определил все параметры правильно но горит красный индикатор BOOT_DEVICE-LED но все SATA определились потом минут через 10 пока просматривал БИОС он завис пробывал поменят версию биоса как описано по инструкции на версию 2501 вроде все срабатывало при запуски биос оставался прежним После установке системы (установилась ) при входе индикатор пропадал но спустя минут 10 выскакивало окно о проблеме ПК шол сбор информации просьба о перезагрузке и ПК зависал или же просто во врмя работы в системе происходило зависание
[upd=1401294971][/upd]
смог поменять биос на новую версию 2501 зависания в биосе вроде не заметил но индикатор BOOT_DEVICE-LED так же продолжает гореть по очереди выключал SSD DVD HDD смог поставить систему но теперь ни сто го не с сего перезагружается с выводом синего экрана и разными ошибками я уж думаю грешу на оперативку в подписи написана
[upd=1401295116][/upd]
оперативка Kingston Hyper X Khx16c9p1k2\16
DDX777
Active Member
Регистрация 31 Мар 2012 Сообщения 5,208 Репутация 0 Баллы 36
artorius1409, скрин смарт всех HDD из проги: Crystal Disk Info или из под LIVECD из виктории выложите. Также назовите все свое железо.
artorius1409
New Member
Регистрация 2 Июн 2013 Сообщения 28 Репутация 0 Баллы 1
DDX777 написал(а):
artorius1409, скрин смарт всех HDD из проги: Crystal Disk Info или из под LIVECD из виктории выложите. Также назовите все свое железо.
ASUS SABERTOOTH 990FX R2.0
CPU AMD FX-8350
Gigabyte GV-N770OC-2GD
Kingston Hyper X KHX16C9P1K2\16 DDR-III DIMM 16Gb KIT 2*8 PC3-12800 Cl-9
Corsar CX750M
SSD 180Gb Plextor PX-128M5S
Hdd 1 Tb Seagate Barracuda 7200 rpm 64 mb
DVD RAM ASUS DRW24FI8T
сегодня утром встал сперва решил ос переустановить посоветовали типа проблема в ней (кстати при заходе в ос лампочка BOOT_DEVICE_LED перестовала гореть) включил ПК вертушки крутяться спикерфон молчит и горит лампочка DRAM LED в мануале нет моих планок когда покупал на совместимость не посмотрел но при первом включении они определились только тайминги были 11 а частота и обьем в норме сейчас пустой монитор и горит лампочка
Junior
Супермодераторы
Команда форума
Регистрация 23 Фев 2012 Сообщения 8,997 Репутация 0 Баллы 38
artorius1409 написал(а):
горит лампочка DRAM LED в мануале нет моих планок когда покупал на совместимость не посмотрел но при первом включении они определились
Сбросьте БИОС для начала.
artorius1409
New Member
Регистрация 2 Июн 2013 Сообщения 28 Репутация 0 Баллы 1
Junior написал(а):
artorius1409 написал(а):
горит лампочка DRAM LED в мануале нет моих планок когда покупал на совместимость не посмотрел но при первом включении они определились
Сбросьте БИОС для начала.
сбрасывал через CLRTC
DDX777
Active Member
Регистрация 31 Мар 2012 Сообщения 5,208 Репутация 0 Баллы 36
artorius1409, скрин смарт выложите о котором я писал выше. Также проверьте контакт SATA кабелей, попробуйте заменить SATA кабель на HDD.
artorius1409
New Member
Регистрация 2 Июн 2013 Сообщения 28 Репутация 0 Баллы 1
DDX777 написал(а):
artorius1409, скрин смарт выложите о котором я писал выше. Также проверьте контакт SATA кабелей, попробуйте заменить SATA кабель на HDD.
после сброса биоса DREM LED перестала гореть и в биос заходит определяет все оборудование но опять таки виснет прям в биосе винду снес а загрузить по новой не дает диски менял кабеля проверял на другом компе все работает пробывал ставить другой HDD все равно таже проблема виснет при работе стоит что нибуть запустит и все в самом биосе так же не стого не сего мышка зависает клавиатура стынет помогает только ресет лампочка под загрузочные опять горит из биоса выходишь тухнет
[upd=1401352643][/upd]
ну все достало все комп за 45 000 и заводиться не хочет все определяет оперативку видео процессор все SATA и спикер о работе пик делает а LED горит и виснет через три минуты работы отдаю в СЦ на диагностику пусть проблемную железку найдут :resent:
DDX777
Active Member
Регистрация 31 Мар 2012 Сообщения 5,208 Репутация 0 Баллы 36
artorius1409, пальцем радиаторные пластины на мат плате потрогайте сильно горячие? Проц проверьте может когда устанавливали ножку где погнули или вообще отломали. Кулер проца нормально установлен? Термопаста намазана?
artorius1409
New Member
Регистрация 2 Июн 2013 Сообщения 28 Репутация 0 Баллы 1
DDX777 написал(а):
artorius1409, пальцем радиаторные пластины на мат плате потрогайте сильно горячие? Проц проверьте может когда устанавливали ножку где погнули или вообще отломали. Кулер проца нормально установлен? Термопаста намазана?
сел процессор сразу как влитой ножки идиальные ни одна не погнута термопастаспичичная головка окуратно по все площади размазана кулер сел без перекосов в биосе температура проца 37 МП 32 сдал на диагностику позвонили 3 часа назад уточнили проблему ставят виндовс 7 будут тестировать пока молчат не звонят значит проблему не могут найти как узнаю в чем проблема отпишусь
artorius1409
New Member
Регистрация 2 Июн 2013 Сообщения 28 Репутация 0 Баллы 1
DDX777 написал(а):
artorius1409, пальцем радиаторные пластины на мат плате потрогайте сильно горячие? Проц проверьте может когда устанавливали ножку где погнули или вообще отломали. Кулер проца нормально установлен? Термопаста намазана?
Приобрел данный девайс сильно огорчился на фирму ASUS при первом включении прошло всю POST проверку вход в БИОС душа обрадовалась вот он момент радости НО по истечении 10 минут находясь в БИОС проверяя настройки он просто завис. Ладно выключил просмотрел снова правильность подключения вход в БИОС проверка всего оборудования (определились все комплектующие) установил WINDOWS 8.1 заход в ОСь 2 минуты синий экран ПРОБЛЕМА ПК перезагрузка заход вновь в ОСЬ и зависание. Обратился в Тех поддержку на оф. сайт ASUS предложили обновить БИОС до 2501 обновил проблема осталась .Находясь в СИСТЕМЕ вылетал синий ПРОБЛЕМА ПК успевал прочесть ошибку (всякий раз всегда новая) не связанные с самой осью . Решил понаблюдать проблему в БИОС стандартно при нахождении в нем 5-10 минут и зависание начал грешить на оперативку но она полностью определяется с частотой и объемом опять обратился на оф. сайт с полным набором комплектующих входящих сборку там уже посоветовали обратиться к продавцу.Обратился к своему дилеру в городе где был куплен девайс они сказали отправить на СЦ на диагностику, Ладно как инвалиду в Сервисе сделали бесплатно . 4 дня шла диагностика сегодня привезли сделали вывод виновата МП все другое оборудование исправно (тестировалось на другом стендах) причина неисправности объяснить не могут ПЛАВАЮЩАЯ ОШИБКА такой термин виноват или северный либо южные мосты.Дилеру было сообщено о проблеме сказал везите но меня интересует в чем все-таки причина первый раз сталкиваюсь с такой проблемой первый раз , зависание в БИОС и отказ работы всей системы, хотя собрал не один ПК но такого небыло
DDX777
Active Member
Регистрация 31 Мар 2012 Сообщения 5,208 Репутация 0 Баллы 36
artorius1409, сейчас важно то что проблема решена, а то что производители намудрили в матплате неизвестно. Сейчас например я мучаюсь с ноутбуком HP, на который кроме семерки я ничего установить не могу. И то чтобы установить семерку с флешки ее надо вставить в 1 единственный порт USB из 4 доступных.
