Cmos батарейка замена

Содержание

На компьютере сбрасывается время, дата — замена батарейки CR2032 BIOS (SMOS) на материнской плате компьютера.
Когда нужно менять батарейку БИОСа?
Заменить батарейку в обычном компьютере — проще простого:
Замена батарейки в BIOS (SMOS) на ноутбуке (нетбуке)
После замены батаейки SMOS (BIOS )
Про батарейку для материнской платы компьютера (cr2032) — для чего она нужна и как ее заменить
Типы (виды) батареек для материнских плат
Замена батарейки биоса. Все нюансы о севшей батарейке.
Где на материнской плате находится батарейка
Замена батарейки биоса 3 правила!
Когда стоит менять батарейку
Замена
- На ноутбуке
Зачем нужна батарейка на материнской плате?
З ачем нужна батарейка на материнской плате компьютера?
- Похожие статьи

Свойства батарейки CMOS:

На компьютере сбрасывается время, дата — замена батарейки CR2032 BIOS (SMOS) на материнской плате компьютера.

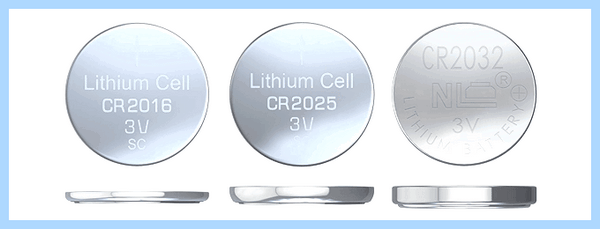

Разберемся сначала в батарейках, хотя можно ставить всякую из ниже представленных, все таки есть некие аспекты. В магазинах, обычно, продают три вида батареек подходящих для SMOS BIOS материнских плат:

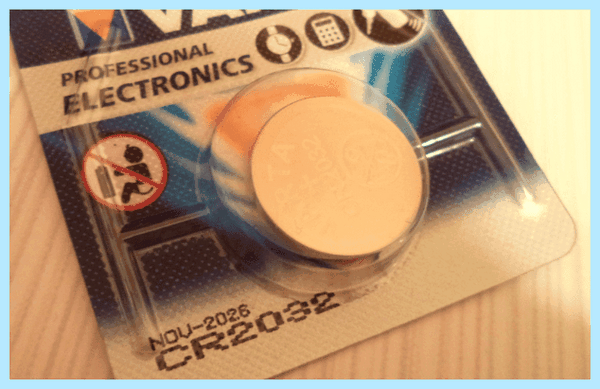

CR2032: 210-230 mAh 3 V 20 x 3,2 мм (стандартно устанавливаемая производителями плат- толщина 3,1 мм)
CR2025: 150-165 mAh 3 V 20 x 2,5 мм (толщина 2,4 мм, меньше стандартной на 0,7 мм)
CR2016: 80 — 90 mAh 3 V 20 x 1,6 мм

Тип батареи: литиевая (Lithium).
Форма батарейки: пилюля.
Поперечник у их однообразный 20 мм -2 см.
Толщина — различна.

Поставить батарейку наименьшей толщины — и соответственно объема в материнскую плату компьютера можно, но тогда необходимо чуток подохнуть к плате прижимающую пластинку — являющийся сразу и контактом — проводником. Емкость CR2016 в два с половиной раза меньше, чем у CR2032. Соответственно, она будет работать в 2,5 раза меньше времени, без учета того что качество батареек бывает разным. Стоимость батарейки CR2032 приемущественно находится в зависимости от бренда — производителя и жадности продавца и колеблется в пределах 20-250р за шт.

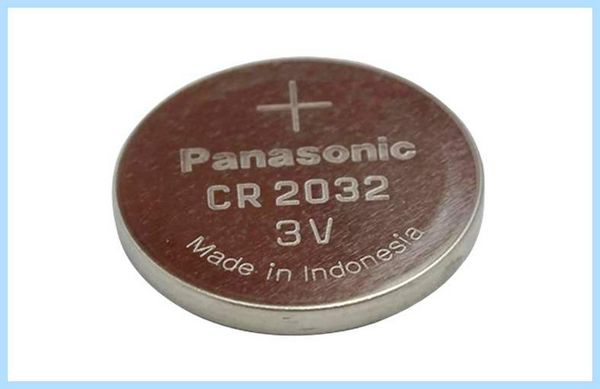

Батарейка CR2032 в материнской плате:

Когда нужно менять батарейку БИОСа?

Верными признаками, что в скором времени батарейка

Предварительные признаки:

время на компьютере c какого-то момента перестает соответствовать реальному времени — в большинстве случаев оно начинает сильно отставать убегать вперед, и подводить приходиться раз в неделю, две.

Явные признаки:

у компьютера сбрасываются дата и время (или/и при включении появляется ошибка – и для продолжение загрузки проходится всякий раз клавишу клавиши F1), при всем этом время сбрасывается на 0-00, а дата обычно на дату выпуска прошивки BIOS;
измененные и сохраненные параметры работы BIOS сбрасываются;
возникать ошибки при включении, т.е. «заглючил» компьютер в самом начале загрузки — до момента начала загрузки операционной системы, т.е. до момента, когда управление предалось загрузчику с жесткого диска.

Заменить батарейку в обычном компьютере — проще простого:

Покупаем «батарейку — таблетку для материнской платы компьютера» в любом компьютерном магазине (обычно и желательно в свете вышесказанного это батарейка CR2032,)
Достаем системный блок, отсоединяем кабеля (если позволяет запас проводов полностью комфортно выдвинуть системный блок для полного его доступа, то провода можно и не вынимать)
Располагаем системный блок вертикально (менее удобно,), или ложим его на правый бок, если смотреть на него спереди (более удобно, но не всегда есть столько места).
Крестообразной ответной откручиваем Левую боковую крышку (2 винтика сзади), снимаем крышку.

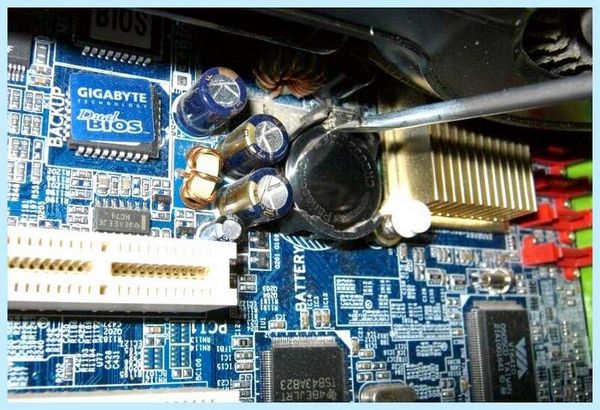

Аккуратно тонкой отверточкой поддеваем батарейку и в противоположную сторону от защелкивающей контактной пластинки выводим батарейку из гнезда (пластинка обычно достаточно гибка, и без проблем отгибается вынимаемой батарейкой на нужное расстояние для того что бы вытащить из гнезда батарейку)
Берем новую батарейку, и чуть отогнув контактную пластинку вталкиваем новую батарейку в паз-гнездо, проверяем что бы верхняя проводящая пластина хорошо прижала батарейку.
Все, собираем корпус, вставляем отсоединенные провода, если вы их вынимали на свои места.

Замена батарейки в BIOS (SMOS) на ноутбуке (нетбуке)

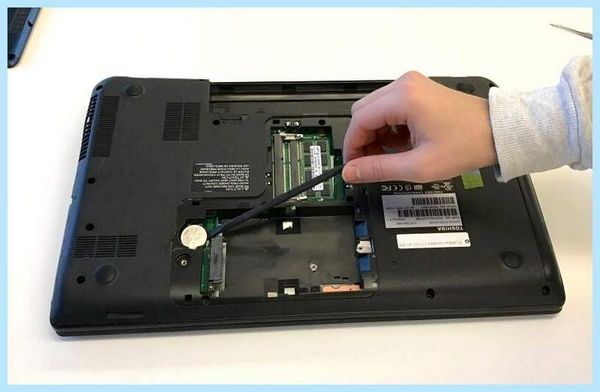

В ноутбуках менять батарейку
Если в люках батарейки нет, в таком случае лучше отдать ноутбук специалисту, потому что самостоятельно разобрать любой ноутбук, не сломав его без практического опыта практически не реально. Вы просто его сломаете, при всем этом часто восстановить его даже опытному мастеру без серьезных трат на запчасти будет не возможно.

После замены батаейки SMOS (BIOS )

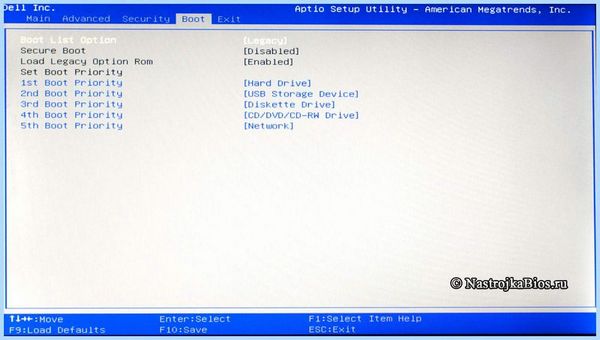

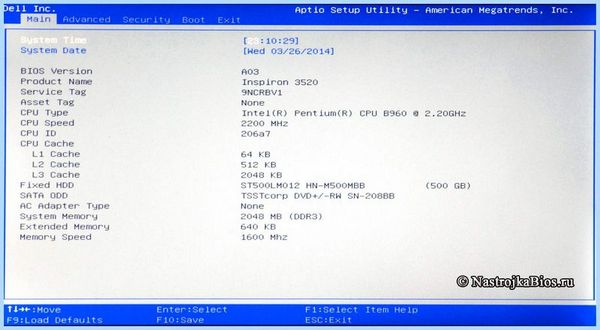

На заключительном этапе: включаем компьютер, входим в биоз устанавливаем дату и время, загружаем «оптимизированные настройки», устанавливаем ваши специфические настройки и опции (обычно обязательно нужно проверить порядок загрузки – жестких дисков, опции видео карты) затем выходим с сохранением (“F10» — «Y»). Все.

Можно ли менять на включенном компьютере?

Менять батарейку на включенном компьютере можно, и в таком случае настройки Биоса не слетят — не собьются, но когда вы будите поддевать батарейку например тонкой металлической отверточкой то далеко не факт что вы не закоротите что-нибудь на материнской плате, ну или палацы маленько не осушите об вентилятор.
В общем, я бы не рекомендовал данный вариант, если вы не обладаете определенной сноровкой.

Про батарейку для материнской платы компьютера (cr2032) — для чего она нужна и как ее заменить

Приветствую всех, уважаемые читатели блога Pc-information-guide.ru! Открою секрет тем, кто еще не знает — абсолютно в любом компьютере есть небольшая батарейка, которая играет роль автономного источника питания для BIOS (биоса) после отключения ПК. Без этой батареи дата и время сбиваются, слетают все настройки bios, а в исключительных случаях компьютер просто отказывается запускаться из-за ошибки инициализации этого биоса.

Батарейку для материнской платы компьютера проще всего найти в компьютерных магазинах, магазинах радиодеталей и там, где торгуют батарейками. Однако, все вышеперечисленное далеко не полностью отвечает на вопрос — зачем нужна батарейка на материнских платах. «Не уж-то нельзя было обойтись без нее?» — справедливо скажет читатель. Действительно, кому охота следить за этими батарейками, периодически их менять, ведь все они же стоят денег.

Но, обойтись без нее нельзя. Даже в самых современных системных платах она требуется для функционирования часов. К счастью, стоимость такой батарейки совсем не существенна, всего за 200–300 рублей можно приобрести даже не одну, а сразу несколько таких батареек. А средний срок работы составляет порядка 3–4 лет.

Даже внутри ноутбуков, несмотря на скудные размеры их системных плат, стоит такой элемент. Его еще иногда называют CMOS. Единственное «но», на ноутбуках обычно применяются батарейки меньших размеров, другого типа.

Типы (виды) батареек для материнских плат

Чтобы понять, какая батарейка стоит в материнских платах компьютеров (ПК), а какая в ноутбуках — нужно научиться расшифровывать обозначения, которые присутствуют на самом элементе питания. Так, например, для использования в материнских платах стационарных ПК применяются батарейки с индексом cr2032. Этот вид (тип) батарейки имеет толщину 3,1 мм, напряжение 3В и емкость аж 230 миллиампер-час, это самая «толстая» батарейка из всех, поэтому именно ее ставят в материнские платы стандартных размеров.

Число 20 в названии обозначает диаметр, поскольку любая батарейка для материнских плат, независимо от размера, имеет форму круга. Вторые две цифры (32) обозначают как раз толщину элемента. И тут есть небольшое разногласие, касаемо «cr2032». Ее толщина должна составлять 3,2 мм, однако в большинстве источников указывается значение 3,1 мм.

Сам я не замерял, из-за отсутствия под рукой штангенциркуля, так что поверим на слово. В любом случае, разница не велика.

Идем дальше, первые две буквы в обозначении определяют состав самого элемента питания, вот самые распространенные из них:

CR — литий — 3 В
SR — серебряно-цинковый элемент — 1,55 В
LR — Щелочной элемент — 1,5 В
PR — Воздушно-цинковый элемент — 1,4 B

Так сложилось, что в компьютерах применяются CR элементы. Но, как ни странно, эти батарейки используются для питания наручных часов, напольных весов и другой техники. Например их можно встретить в некоторых автомобильных брелках. Итак, можно выделить следующие разновидности CR элементов питания:

И да, если уж так случилось, что вы не можете найти для своего компьютера нужную батарейку, можно поставить меньшую по высоте (напряжение должно быть одинаковым), но для этого придется слегка подогнуть пластину, которая прижимает ее. Минус такого «лайфхака» очевиден — более частая замена батарейки, из-за ее меньшей емкости. Необходимо подчеркнуть, что это именно батарейка, другими словами она не перезаряжаемая! Все же, многие до сего времени путают ее с аккумулятором, срок службы у которого намного больше.

Я сам тут недавно менял батарейку в стареньком ноутбуке — Acer Extensa 2010 года выпуска. Каково же было мое удивление, когда я обнаружил там никому не известную ML1220, которая к тому же к тому же аккумулятор. Другими словами эта батарейка имеет очень маленькие размеры, а значит и емкость, но при всем при всем этом она перезаряжаемая. Естественно, что такой элемент питания требует замены гораздо реже.

И в подтверждение этому могу сказать, что поменял я ее впервой за 8 лет.

ML1220 — очень редкий элемент питания, так просто найти его в свободной продаже у меня не получилось. Пришлось заказывать на всем известном «алике» (aliexpress).

А еще, как оказывается, марка батарейки для материнской платы играет важную роль. Так называемые «no name» элементы хоть и стоят дешевле, но работают намного меньше положенного срока, их приходится менять чаще — другими словами никакой реальной экономии. На качественных батарейках можно прочитать название фирмы производителя, также место производства. Так что обращайте внимание на цену, 8 штук качественных cr2032 не могут стоить 300 рублей, ну никак.

Вот список производителей более-менее качественных батареек:

Maxell.
Pkcel.
Panasonic.
Varta.
Ergolux.

Замена батарейки биоса. Все нюансы о севшей батарейке.

Где на материнской плате находится батарейка

Тут все очень просто — для того, чтобы узнать, какая батарейка установлена в вашем компьютере, необходимо ее вытащить и посмотреть обозначения. Вот только не каждый сможет так сразу определить, где конкретно в системном блоке компьютера эта батарейка прячется. Тем паче, если человек с этим никогда не сталкивался. Поэтому, для начала снимем крышку системного блока, чтобы добраться до комплектующих.

Замена батарейки биоса 3 правила!

Сам элемент питания находится в нижней части материнской платы, внутри специального гнезда. Если вы делаете эту процедуру не первый раз, тогда мне не надо напоминать вам о том, что перед тем, как снять батарейки с материнских плат, идеальнее всего вооружиться отверткой. Без подобного инструмента извлечь ее из гнезда не получится, уж слишком плотно она там сидит.

Но, есть и другой способ, как вытащить батарейки из материнских плат. Иногда прямо возле разъема можно встретить специальный рычажок, надавив на который батарея легко высвобождается из гнезда. Но, если его будет закрывать видеокарта, воспользоваться отверткой будет удобнее. Лучше даже подготовить не отвертку, а пинцет.

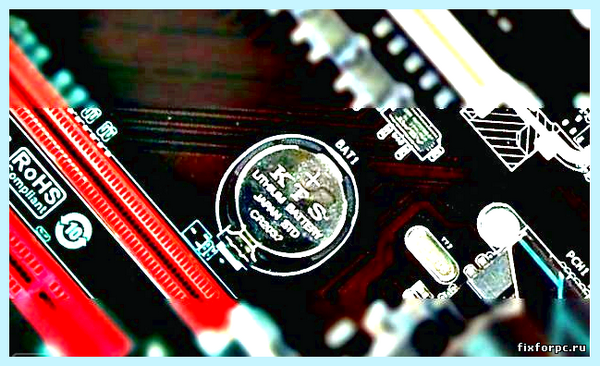

Cmos батарейка замена Чтобы её вытащить нужно аккуратно

Будет не очень хорошо, если отвертка вдруг соскочит и попадет в расположенные рядом конденсаторы, например.

Когда стоит менять батарейку

Батарейку биоса в компьютере нужно менять в тех случаях, когда становится очевидным наличие следующих признаков:

Время на компьютере перестает соответствовать реальному. При каждой перезагрузке ПК настройки времени будут сбиваться. Такая же ситуация может наблюдаться и с датой.
Настройки самого BIOS могут сбрасываться на параметры по дефлоту.
В браузерах всплывает предупреждение о просроченных сертификатах.
Система начинает показывать ошибки с упоминанием «CMOS».
В исключительных случаях операционная система, установленная на вашем ПК, может просто не стартовать.

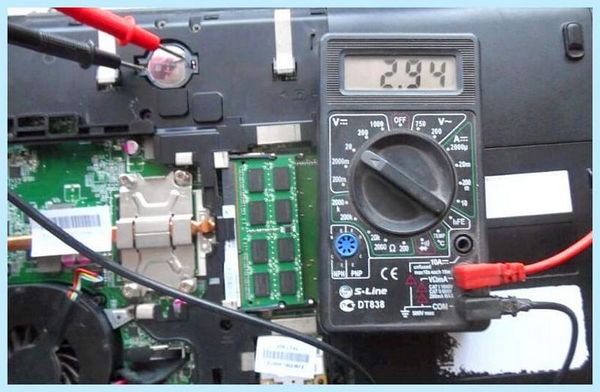

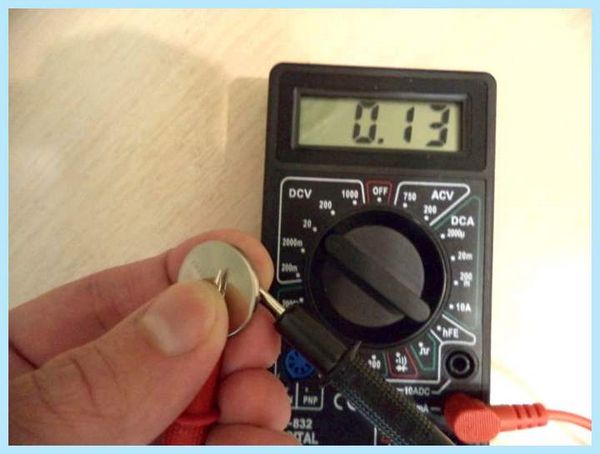

Одним из не самых очевидных признаков севшей батарейки на материнской плате является пониженное напряжение, выдаваемое элементом питания. Кстати, если с виду батарейка выглядит вздутой, либо на ней наблюдается какой-то налет, необходимо заменить такой элемент. Для проверки напряжения понадобится прибор — мультиметр.

Переключите прибор на режим измерения напряжения постоянного тока. Приложите щупы прибора потому что показано на картинке — красный к корпусу батарейки, а черный (минус) на корпус материнской платы, либо на корпус разъема. Если прибор покажет значение ниже 2,7 В, тогда лучше заменить такой источник энергии.

Замена

Если срок службы батарейки в материнской плате вашего ПК подошел к концу и вы собрались сделать замену, то перед этим идеальнее всего будет записать где-нибудь на листочке все настройки биоса, которые отличаются от стандартных. Особенно это касается настроек очередности загрузки жестких дисков и других устройств. Если лень записывать вручную, можно сфотографировать эти настройки.

Далее, последовательность действий такова:

Нужно отключить ПК от источника питания, отсоединив все подходящие к нему провода и кабели.
На этом шаге нужно открутить боковую крышку корпуса, которая обычно держится на двух винтах.
Положите компьютер на один из боков так, чтобы у вас был открытый доступ к материнской плате.
Теперь, вооружившись отверткой или пинцетом, извлеките старый элемент питания из гнезда, предварительно нажав на фиксатор сбоку.
Вставьте в гнездо новую батарейку стороной «+» кверху. Затем, слегка надавите на нее так, чтобы она максимально глубоко вошла в разъем для надежной фиксации.

Также, рекомендую посмотреть данное видео, где человек очень хорошо объясняет:

На ноутбуке

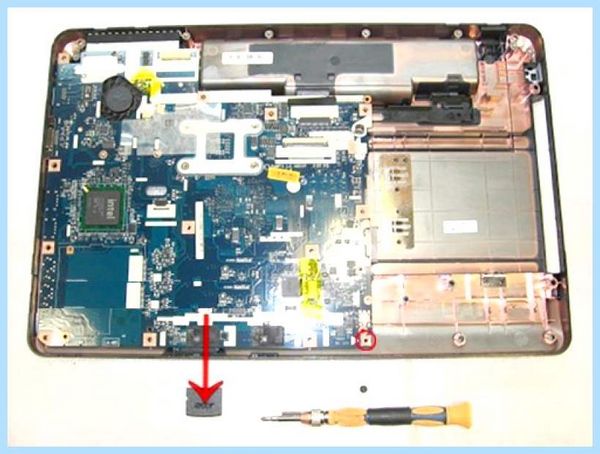

А вот тут могут возникнуть некоторые сложности. Все дело в том, что на ноутбуках перед тем, как поменять батарейку, иной раз необходимо разобрать добрую половину этого самого ноутбука, чтобы добраться до его материнской платы. К счастью, многие производители ноутбуков весьма предусмотрительны, поэтому на таких ноутбуках для доступа к батарейке нужно всего лишь снять несколько пластиковых крышек. Тут уж — как повезет.

Через подобные технологические «люки» можно подобраться к ОЗУ, жесткому диску и даже видеокарте ноутбука. Если не повезло, и через люк до батарейки не добраться, спешу вас огорчить — придется разбирать весь ноутбук. Сразу скажу, если вы делаете это без опыта (впервые), тогда хотя бы найдите видеоролик, где показана подробная процедура разборки от опытного мастера.

Я сам совсем недавно имел подобный опыт, разбирая старенький Acer для замены термопасты на процессоре, и вот что я вам скажу — это совсем не так просто, как может показаться на первый взгляд. Риск поломать какую-нибудь деталь корпуса, шлейф, оторвать проводок — крайне велик. И тут дело даже не в кривых руках, а в понимании — что с чем и как соединяется.

Причем, до некоторых узлов было совершенно не понятно как добраться, пока я не посмотрел видео, в каком человек разбирал конкретно этот ноутбук. И даже при всем при всем этом я умудрился оставить пару отметин на корпусе, когда пытался снять клавиатуру. Если никогда не имели подобного опыта и желаете сохранить внешний облик ноутбука и его работоспособность — лучше доверить разборку специалисту.

В противном случае наберитесь терпения и, вооружившись необходимыми инструментами, делайте все сами, получая тот опыт. Второй раз разбирать будет гораздо проще. Удачи вам! До скорых встреч на страницах блога pc-information-guide.ru

← Как редактировать pdf (пдф) файлы при помощи Movavi PDF редактора
Выбор внешнего жесткого диска — как и какой съемный жесткий диск лучше выбрать →

Зачем нужна батарейка на материнской плате?

З ачем нужна батарейка на материнской плате компьютера?

Батарейка на материнской плате. Описание. Предназначение.

Многие пользователи хоть раз слышали, а многие открывали и меняли настройки в BIOS компьютера. Однако не все понимают различие между BIOS и CMOS. Простыми словами, BIOS (базовая система ввода/вывода) — это программная оболочка, которая позволяет пользователю увидеть состояние своего компьютера и изменять некоторые настройки оборудования (например, установить диск, с которого должна загружаться система). Ещё проще, БИОС — это программа.

Что все-таки такое CMOS?

«Смос» — это память, в какой хранятся все настройки и параметры, установленные в BIOS. Физически, CMOS — это набор микросхем на материнской плате. Однако, память CMOS, в отличие от, например, памяти жёсткого диска, является энергозависимой. Это означает, что ей постоянно нужен электрический источник питания.

В противном случае, все параметры установленные в ней сбрасываются (в том числе и системное время компьютера). В качестве такого источника питания и выступает небольшая плоская батарейка на материнской плате (смотрите на фото).

Характеристики батарейки CMOS:

размер: 20мм в диаметре; 3,2мм — толщина

номинальное напряжение: 3V (Вольт)
маркировка по международному стандарту: CR2032
маркировка по американскому стандарту: 5004LC
тип элемента питания: литиевая

Когда и зачем менять батарейку

Вообще, литиевые элементы питания, к коим относится CR2032, считаются самыми долговечными. Кроме того, батарейки этого типа устойчивы к воздействию температурных перепадов, что особенно актуально для современных компьютеров. Срок хранения такой батарейки в заводской упаковке может достигать 20-ти лет. И если распечатать её, она будет служить как новая.

Зависимо от производителя (а, соответственно и от качества элемента) батарейка может служить около 10-лет. Однако, специалисты рекомендуют: замену батарейки на материнской плате компьютера необходимо производить не реже, чем каждые 5 лет. Нужно это для стабильной работы компьютера. Ведь батарейка в процессе использования теряет свою ёмкость и другие свойства.

С течением времени напряжение может стать нестабильным, что непременно скажется на работе всей системы. Это может произойти раньше или позже.

Потому что понять, что батарейку на материнской плате пора менять?

со времени покупки компьютера прошло 5 лет — менять однозначно
компьютер стал медленно загружаться, очень долго определяются устройства на этапе начальной загрузки — стоит задуматься, возможно батарейка уже садится
при включении компьютера, не идёт загрузка Windows, BIOS выдаёт сообщение о необходимости замены батарейки — слушаемся и меняем
при каждом включении компьютера сбрасывается системное время — меняем незамедлительно
при проведении профилактики системного блока или ноутбука, в случае подозрения на то, что батарейка села (или по истечении 5 лет эксплуатации) имеет смысл извлечь её и замерить напряжение мультиметром. Напряжение должно быть 3V. Однако, нормальным считается отклонение +/-10% от номинала, другими словами от 3,3V до 2,7V. Если напряжение ниже, то однозначно меняем.

Порядок замены батарейки на материнской плате

Перво-наперво нужно завершить работу компьютера и обесточить его, из ноутбука извлечь аккумулятор.
Затем необходимо вскрыть системный блок или корпус ноутбука. С системным блоком сложностей не возникает — нужно просто снять левую крышку и весь компьютер будет как на ладони. С ноутбуками всё гораздо сложнее. В некоторых моделях на нижней стенке имеется специальная крышка для быстрого доступа к основным узлам (жесткому диску, оперативки и т.п). В данном случае нет необходимости вскрывать корпус. Но есть ноутбуки, в каких, чтобы «добраться» до батарейки придётся разбирать весь корпус. Всё находится в зависимости от модели.
Далее визуально находим батарейку на материнской плате. Почти всегда она находится в открытой пластиковой ячейке на плате. Чтобы её вытащить нужно аккуратно ослабить фиксатор и поддеть её отверточкой. Встречаются варианты крепления элемента питания в закрытом пластиковом кармашке. Он может располагаться как вертикально, так и горизонтально. В таком случае обычно батарейка извлекается путем надавливания на специальный рычажок сбоку от кармашка.
Вставляем новую батарейку. При горизонтальном расположении в ячейке или кармашке (плоскостью к плате) батарея всегда устанавливается маркировкой (плюсом) вверх. При вертикальном креплении (ребром к плате) необходимо запомнить, как была расположена прежняя или смотреть обозначение на самой плате.

Примечание. Имейте ввиду, что при замене элемента питания на материнской плате сбрасываются все системные настройки к заводским (стандартным). Поэтому стоит заранее позаботиться о том, как производится вход в BIOS на Вашем устройстве и вспомнить изменения или записать текущие настройки (до замены). Вероятнее всего, компьютер сам предложит Вам зайти в BIOS, поскольку, вместе с остальными настройками, сбрасывается и системное время.

Если у Вас нет опыта или Вы не знаете, какие изменения вносились в BIOS, то лучше доверить эту процедуру специалисту.
