Com порт на компьютере материнских платах

Этот порт отличает последовательная передача данных по одной линии. Последовательная передача означает, что биты информации передаются по линии один за одним. Кроме того, передача данных в последовательном порту является двунаправленной. Обычно, COM предназначен для подключения таких устройств перифирии, как мышь или модем.

В качестве разъема порта на материнской плате компьютера используется 9-штырьковый разъем DE-9 типа «вилка».

Как проверить COM-порт компьютера

Последовательный порт или COM-порт представляет из себя двунаправленный интерфейс, который предназначен для обмена битовой информацией в последовательном режиме. В отличие от параллельного порта информация через COM-порт передаётся по одному биту. COM-порт не является единственным интерфейсом в компьютере, который использует последовательный способ передачи данных. Например, те же самые интерфейсы USB и Ethernet работают по тому же принципу, но исторически сложилось так, что последовательным портом называется именно порт стандарта RS-232. COM-порт используется достаточно широко и проводя ремонт компьютеров часто приходится сталкиваться с необходимость проверки его работоспособности. Сжечь COM-порт до боли просто. В большинстве случаев COM-порт выходит из строя из-за того, что пользователь производит не правильное отключение устройства, выдёргивая разъём при подключенном интерфейсе.

Самый простой способ проверить COM-порт на работоспособность это подключить к нему мышку. Но это не даст полной картины, так как манипулятор использует только 4 сигнальные линии из 8 возможных. Полную проверку работоспособности порта можно выполнить с помощью COM — заглушки и программы CheckIt.
Программа CheckIt создана для диагностики процессора, памяти и а именно портов ввода-вывода. Программа корректно работает в DOS режиме и используется для быстрой диагностики компьютерных комплектующих.
Тестовую заглушку можно приобрести в компьютерном магазине или сделать самому. Всё что Вам потребуется это разъём, паяльник и 5 минут свободного времени. Смысл заглушки состоит в том, что передающие сигнальные линии соединяются с принимающими, в результате чего получаем возможность прозвонить порт полностью.
Как понятно из рисунка, для изготовления заглушки просто необходимо спаять контакты по схеме: 2 + 3
7 + 8
1 + 4 + 6 + 9. Теперь всё готово и можно приступать к тестированию COM-порта. Как проверить COM-порт программой CheckIt. Проверку COM-порта, для корректной работы программы CheckIt, необходимо производить в DOS режиме.

С помощью программы CheckIt мы подадим на порт сигналы и проверим ответный отклик. Соответственно, если сигналы будут отсутствовать, то это явным образом будет свидетельствовать о неисправности COM-порта.
Подключите тестовую заглушку к COM&ndash-порту, который хотите проверить, загрузите компьютер в DOS режиме и запустите программу CheckIt. Выбирите вкладку Tests Serial Ports и номер COM&ndash-порта на который установлена заглушка.
Система попросит Вас подтвердить, что тестовая заглушка установлена и начнёт процесс проверки.
Если после завершения тестирования на дисплее появятся сообщения о ошибках (пометка FAILED), то значит COM&ndash-порт неисправен.

0 комментариев

Как мы работаем?

Привозите технику

Хабаровск, ул. Пушкина, д. 40 Пн-Пт: 10:00 — 19:00, Сб: 10:00 — 18:00

Оцениваем 5 минут

Принимаем на проверку, выдаем талон о принятии

Проверка 2-3 рабочих дня

Потому как далее мы несем гарантию за продаваемый товар

Получаете деньги

Связываетесь с нами и по готовности мы выплачиваем вам деньги

Консультация по товару и(или) экспресс-оценка

Магазин комплектующих для компьютера

Каждый пользователь ПК сталкивается с проблемами. При ремонте компьютера, при его апгрейде требуются новые детали и, чтобы подобрать примерный список оборудования для новой системы, приходится обегать не один магазин. В нашем компьютерном интернет-магазине вы сможете без усилий приобрести составляющие ПК. Кроме того, мы оказываем различные услуги по обслуживанию и ремонту компьютеров и ноутбуков.

Наш комиссионный магазин предлагает широкий ассортимент разнообразных комплектующих — блоки питания, жёсткие диски, видео- звуковое оборудование, кулеры и многое другое.

Комплектующие для компьютера в Хабаровске

На сайте нашего комиссионного магазина вы найдёте большой выбор всевозможных запчастей для ремонта и апгрейда Вашего компьютера.

Компьютерный мастер. Обслуживание компьютеров и скорая компьютерная помощь!

Если ваш компьютер не желает запускаться при включении или подаёт признаки неисправности, проблема требует обращения к компьютерному мастеру. Ремонт компьютеров в Хабаровске – услуга распространённая и предложений в этом секторе довольно много. Наш компьютерный мастер чинит ноутбуки, компьютеры, оргтехнику, используя профессиональное оборудование и качественные комплектующие для компьютера.

Диагностика и ремонт планшетов и ЖК-телевизоров

Мы осуществляем ремонт планшетов различных марок и производителей: ACER, ASUS, LG, SAMSUNG, IPAD, LENOVO, SONY, FLY, DNS, EXPLAI, HTP, HTC и др. Наш сервис производит ремонт и замену компонентов любой сложности: экранов, разъемов, входов, выходов, динамиков, кнопок и многое другое.

Также наши квалифицированные специалисты оказывают профессиональные услуги по ремонту ЖК-телевизоров и мониторов ПК (LG, Panasonic, Philips, Samsung, Sony, Daewoo, Thomson, NEC, SHARP, Fujitsu, JVC, BENQ, Polaru) любой сложности.

и много других марок и производителей, чью технику мы умеем ремонтировать и успешно её реализовывать.

Полезная информация

Основные причины поломки компьютера

user44 23 марта 2023

Преобладающее большинство людей имеет собственный компьютер или пользуется такой техникой на работе. Любое устройство в какой-то момент может выйти из строя, при всем этом поломка может проявляться по-разному. Например, компьютер может включаться и сразу выключаться, часто перезагружаться, странно шуметь или не работать вообще. Работать с такой техникой невозможно, ее необходимо.

Можно ли выбросить старый компьютер

user45 21 февраля 2023

Ремонт компьютеров и ноутбуков – услуга весьма дорогая, к тому же техника быстро устаревает и начинает тормозить. Поэтому в какой-то момент встает вопрос о том, куда ее деть. Почему нельзя отнести компьютер на свалку Самым простым вариантом было бы отнести старую технику на свалку. Однако делать это категорически нельзя.

Любые электронные устройства могут стать причиной.

Готовый компьютер или сборка ПК на заказ

user45 24 января 2023

Одной из важных, трудно решаемых проблем при покупке компьютера является выбор между готовой моделью и сборкой на заказ. Оба варианта имеют преимущества и недостатки, исходя из которых следует принимать окончательное решение. Приобретение готового компьютера Покупка техники в магазине является наиболее простым и быстрым выходом для тех, кто не может или не хочет долго ждать.

Требуется уточнить по комплектующим?

Позвоните нам по телефону 8 (4212) 32-85-11 или оставьте онлайн-заявку

Назначение и виды портов ввода-вывода на компьютере

— А почему у тебя в учебном классе все системные блоки под столами стоят?
— А мне нравится наблюдать, как студентки USВ—порт ищут.

Система ввода-вывода информации, вместе с процессором и памятью — это одна из важнейших систем компьютера. И расположенные в системном блоке порты ввода-вывода являются важнейшей частью архитектуры компьютера.

Назначение и разновидности портов в/в

Как поменять номер COM-Порта на компьютере

Термин «порт» пришел в компьютерный лексикон из схемотехники. В ней портом ввода-вывода называют любое аппаратное решение, которое позволяет какому-либо контролеру или процессору обмениваться информацией с устройствами ввода-вывода напрямую, минуя память. Например, у популярного семейства микроконтроллеров AVR портами называются контакты, позволяющие обмениваться данными с внешними устройствами.

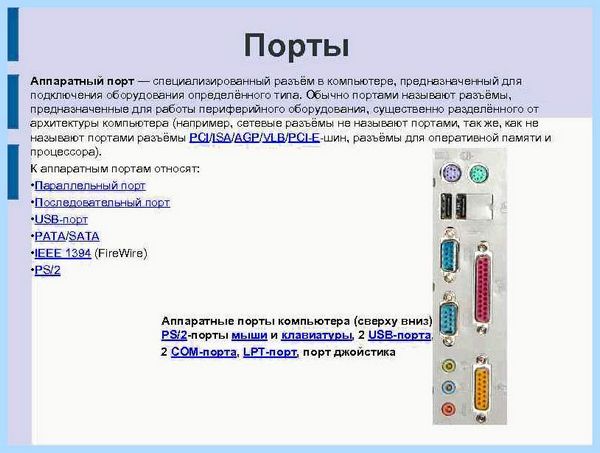

Com порт на компьютере передаётся по одному биту

Применительно же к архитектуре ПК портами ввода-вывода можно назвать разъемы, позволяющие подключать к компьютеру периферийные устройства, также обслуживающие эти разъемы микросхемы.

Назначение портов ввода-вывода – передача и прием информации за границы компьютера. К портам в/в могут подключаться различные устройства, ответственные за прием, обработку, передачу и преобразование информации в вид, удобный для восприятия пользователем.

В данной статье мы не будем затрагивать порты, которые можно встретить исключительно на платах расширения, а кратко расскажем лишь о функциях и особенностях портов, которые в большинстве случаев находятся на самой материнской плате.

Список портов ввода-вывода, обычно использующихся в компьютере:

Параллельный (LPT)
Последовательный (COM)
Игровой
Разъем Ethernet
Разъем PS/2 (мышь)
Разъем PS/2 (клавиатура)
USB

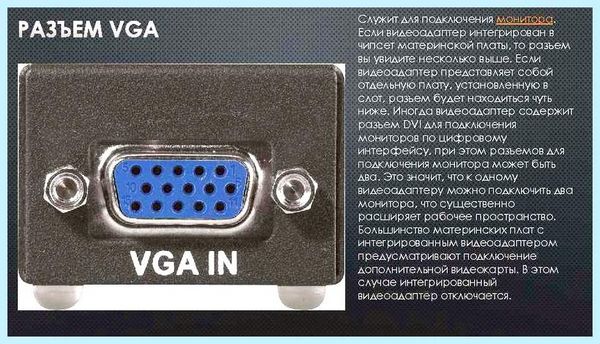

VGA-разъем и прочие видеовыходы
Аудиоразъемы для подключения динамиков, микрофона, и.т.д.

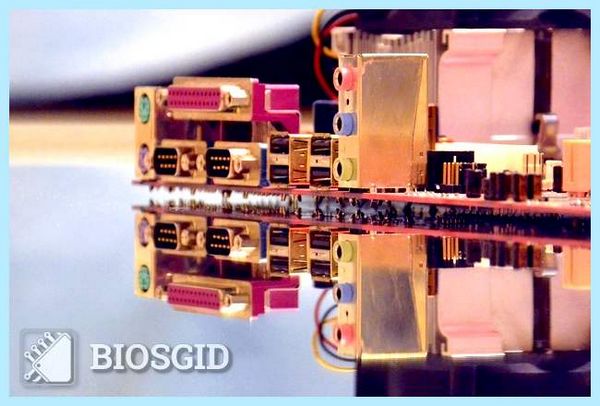

Панель материнской платы ATX с обозначением портов в/в

Порты в/в на материнской плате форм-фактора ATX:

1 – Разъем PS/2 (мышь); 2 – Разъем PS/2 (клавиатура); 3 – Выход Ethernet; 4 – Два разъема USB; 5 – Разъем последовательного порта; 6 – Разъем параллельного порта; 7 – Разъем VGA; 8 – Игровой порт; 9 – Аудиопорты (слева направо: линейный выход, вход, микрофон).

Часто в компьютерном обиходе к портам ввода-вывода ПК относят лишь традиционные, низкоскоростные порты ввода-вывода, существовавшие еще в первых IBM-совместимых компьютерах — это параллельный, последовательный и игровой порты. Необходимо подчеркнуть, что на материнских платах современных компьютеров эти порты встречаются нечасто.

Параллельный порт (LPT)

Главная особенность параллельного порта – одновременная передача данных по нескольким линиям. Эта черта сближает LPT с внутренними шинами компьютера. Основное назначение параллельного порта – подключения внешних устройств, и почти всегда таким устройством является принтер.

Первые версии параллельного порта имели одностороннюю направленность, другими словами, данные по кабелю могли передаваться лишь в одну сторону – к периферийному устройству. В дальнейшем были введены усовершенствованные стандарты интерфейса LPT, в каких данные могли передаваться в обе стороны.

Последовательный порт (COM)

Этот порт отличает последовательная передача данных по одной линии. Последовательная передача означает, что биты информации передаются по линии один за одним. Кроме того, передача данных в последовательном порту является двунаправленной. Обычно, COM предназначен для подключения таких устройств перифирии, как мышь или модем.

В качестве разъема порта на материнской плате компьютера используется 9-штырьковый разъем DE-9 типа «вилка».

Игровой порт

На сегодня этот порт не так часто встречается на материнских платах. Кроме того, его не поддерживают современные операционные системы, такие, как Windows 7. Все же, его до сего времени можно увидеть на звуковых картах. Разъемом порта является коннектор c 15-ю контактами.

Как можно догадаться из названия порта, он предназначен, сначала, для подключения джойстиков. Особенностью порта является возможность подключить к нему сразу два устройства. Кроме того, в звуковых картах игровой порт часто используется для подключения MIDI – устройств, например, таких, как синтезаторы. Поскольку он способен работать с аналоговыми и аналого-цифровыми устройствами, то в обслуживающую его микросхему встроен аналого-цифровой преобразователь.

PS/2

Разъем PS/2 используется в компьютере для подключения мыши и/или клавиатуры. Несмотря на то, что он был разработан довольно давно, еще посреди 1980-x, все же, он до сих активно используется в компьютерах. В некоторых материнских платах находятся два универсальных разъема, к которым можно подключить и мышь, и клавиатуру, в других же существует два отдельных разъема для мыши и клавиатуры. При всем этом разъем зеленого цвета предназначен для подключения мыши, синего – для клавиатуры.

Оба разъема выполнены в формате mini-DIN c 9 контактами.

USB

Порт USB, о котором будет подробно рассказано в отдельной статье, является наиболее скоростным, универсальным и производительным портом в/в в современных компьютерах. Именно по этой причине USB практически вытеснил многие другие порты. Обычно в компьютере используется несколько разъемов для подключения устройств USB.

Заключение

Порты в/в компьютера является неотъемлемой частью его системы ввода- вывода и созданы для подсоединения различных устройств перифирии. Наличие портов ввода-вывода позволяет пользователю вводить информацию в компьютер, получать ее от других компьютеров и устройств, также передавать ее.

Как показать порты COM и LPT в Диспетчере устройств

Одним из способов увеличения скорости интернета на компьютерах, использующих старые типы подключения к глобальной сети являлась настройка COM -порта — интерфейса стандарта RS-232 , которым в свое время массово оснащались компьютеры. Изначально COM, или иначе последовательный порт использовался для подключения терминалов, затем по нему стали подключать модемы, мыши и другую периферию.

Сегодня интерфейс COM считается устаревшим, все же, в отдельных случаях он всё еще используется для подключения ИБП, программаторов, спутниковых ресиверов и некоторых других устройств.

Если вам уже приходилось подключать к компьютеру старые устройства по COM-порту, наверное, также приходилось сталкиваться и с проблемой доступа к настройкам этого интерфейса в Диспетчере устройств.

Например, для увеличения пропускной способности интернета в свойствах устройства «Последовательный порт» рекомендовалось увеличить значение показателя «Бит в секунду» до 128000. Дело в том, что в современных версиях Windows ни COM-, ни LPT-порты (еще один устаревший интерфейс, используемый для подключения принтеров) не отображаются. В том числе при показе скрытых устройств.

Как показать COM- и LPT-порты, если они всё же понадобятся?

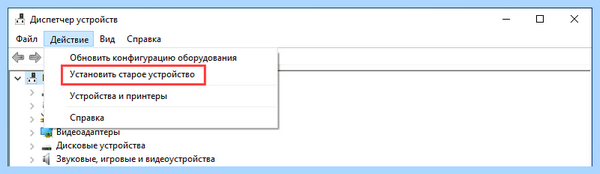

Откройте Диспетчер устройств и выберите в меню «Действие» опцию «Установить старое устройство».

Порты и перенаправление\открытие портов. Инструкция и объяснения на пальцах!

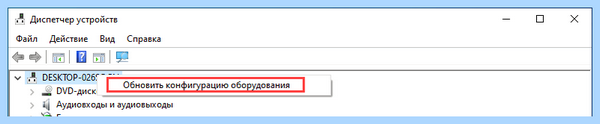

Если в меню у вас будет доступна только одна опция «Справка», кликните правой кнопкой мыши по названию вашего ПК и выберите «Обновить конфигурацию оборудования», после чего опция «Установить старое устройство» станет доступной.

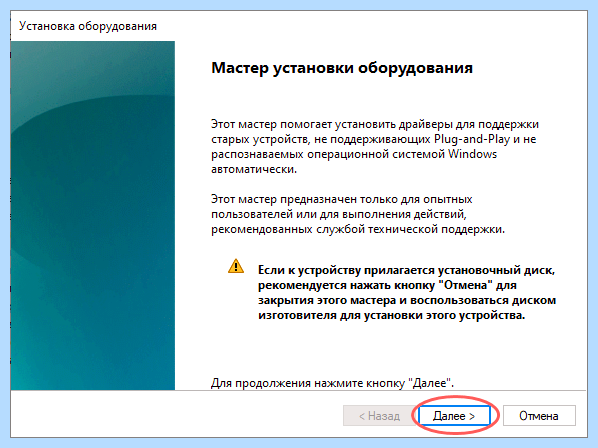

В открывшемся окне мастера жмем «Далее»,

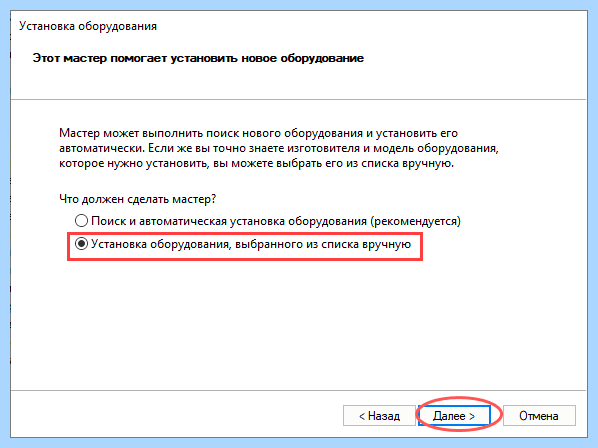

выбираем «Установка оборудования, выбранного вручную» и снова жмем «Далее».

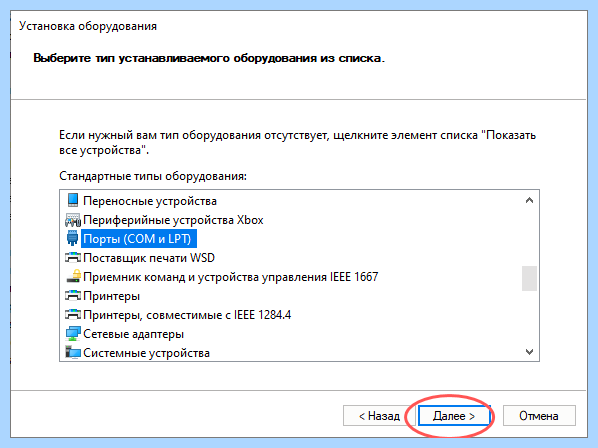

В появившемся списке выбираем «Порты (COM и LPT)»,

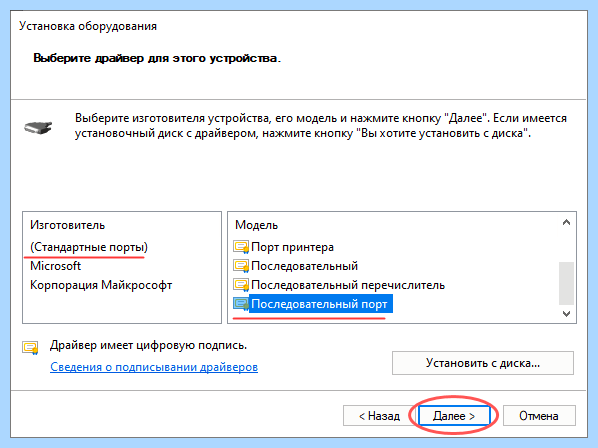

после нажатия «Далее» выбираем «Последовательный порт».

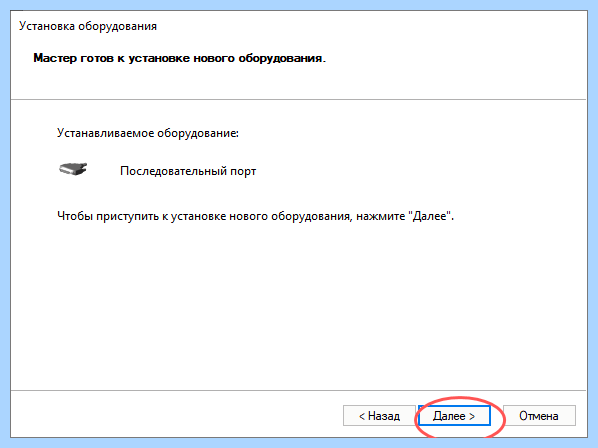

И устанавливаем его драйвер нажатием «Далее».

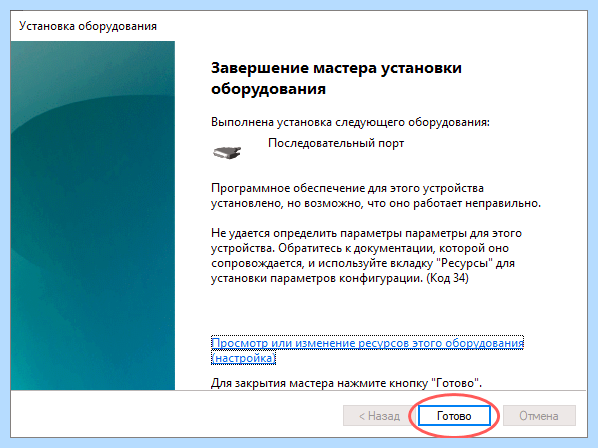

И «Готово».

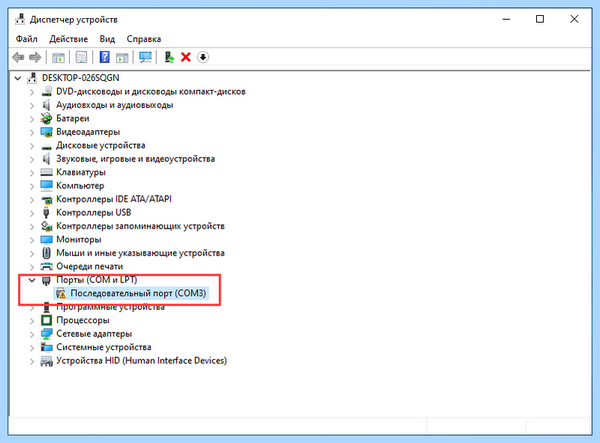

Порты (COM и LPT) появятся в Диспетчере устройств.

Если этого не произойдет, скорее всего, данный тип интерфейса у вас отключен в BIOS.

Если что, ищите отвечающие за их включение/отключение опции в разделе Integrated Peripherals, они могут иметь названия IO Devices, Com-Port и Parallel Port.
