Быстродействие синхронной памяти определяется тактовой частотой шины и задержками в цикле воззвания к памяти, которые охарактеризовывают быстродействие самих микросхем памяти и именуются латентностями (от британского Latency — задержка) либо таймингами. Различных задержек указывается несколько — время от времени до 5. Для выбора модуля DDR3 можно не обращать особенного внимания на задержки.
DDR3L чем отличается от DDR3: когда вольтаж имеет значение
Здрасти, мои дорогие читатели. Я часто общаюсь с различными категориями юзеров, и многие, из интересующихся темой апгрейда собственного ПК, нередко задают таковой вопрос: ddr3l чем отличается от ddr3?. Я с радостью отвечу на него, тем паче что тут все очень просто.
Что дает понижение напряжения?
Последний параметр в особенности важен, так как он может воздействовать на другие свойства. Происходит это последующим образом:
- потребляемая электроэнергия преобразуется в термическую;
- микросхемы греются, что негативно сказывается на их работе;
- снижается частота, скорость, появляются глюки…
Вот у DDR1 энергопотребление было на уровне 2,5 В, у второго поколения — уже 1,8 Вольт. DDR3 имела рабочее напряжение 1,5 В, а DDR4 аж 1,2 Вольта. Вы посмотрите, какая ожесточенная борьба ведется за каждую десятую вольта. Снижение этой величины она стало особенно актуальным с широким распространением компактных и мобильных устройств, требующих большой автономности при работе от аккумуляторов.
Усовершенствование памяти третьего поколения
Понятное дело, DDR4 по вольтажу и по всем показателям намного лучше, но она может использоваться лишь на определенных материнских платах с самыми современными процессорами. Поэтому наиболее востребованными на сегодняшний момент являются планки DDR3. И, представьте себе, для них инженеры нашли возможность снизить напряжение питание аж на 0,15 V! Понимаете насколько это важно?
Собственно так и появилась память DDR3L, имеющая рабочее напряжение 1,35 вольт. Литера L в ее обозначении не что иное как «low» — «пониженное» на 10% электропитание. Так что не путайте ее с «единицей» и, если есть возможность, используйте написание большой буквы.

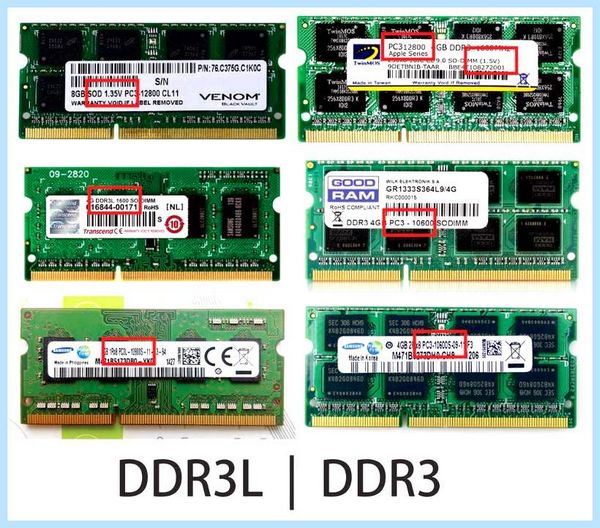

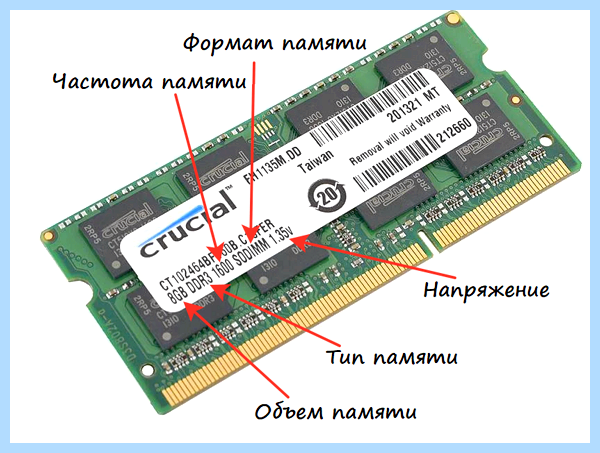

Собственно, это и вся разница между «Ди-Ди-Эр – Три-Эль» и «Ди-Ди-Эр – Три». Документально это отражается в маркировке: на первой указывается PC3L и 1,35V, а на другой – PC3 и 1,5V. Все другое: размеры, разъемы, характеристики у них аналогичные.
Как вы поняли, снижение вольтажа дает определенные преимущества и имеет свои особенности. О них мы сейчас и поговорим:
- DDR3L – это идеальное решение для ноутбуков. Такую память даже используют в мобильных телефонах. Ну и в ПК ликвидация еще одного источника нагрева – большое и важное дело.
- Отпадает необходимость в установке пассивных радиаторов, которые производители вынуждены были устанавливать на самые производительные модули RAM памяти.
- Снижение рабочей температуры чипов памяти – это гарантия их стабильной и быстрой работы. Разве не об этом мечтают все пользователи?
Ну и наконец, продвинутым юзерам DDR3L предоставляет большие возможности для разгона компьютера.
Но здесь следует быть особо аккуратными.
Особенности использования памяти с пониженным напряжением
Чувствую, многие из вас уже начали задумываться о замене DDR3 на DDR3L. Тогда обязательно дочитайте эту статью до конца, ведь сейчас мы поговорим о том, взаимозаменяемы ли они.
Ситуация здесь такая:
- Обычно, совершенствуя стандартную конструкцию, разработчики планируют ее совместимость с устройствами, поддерживающими предыдущую версию. Так и с DDR3L: она может работать и с напряжением 1,35 В и с 1,5 В. В каком режиме это будет происходить – это уже другой вопрос. Во всяком случае, в BIOS можно вручную установить подаваемое на ОЗУ напряжение, изменить тайминги и частоту.
- Вообще-то в спецификации материнских плат и процессоров указано, какие типы памяти предпочтительны для работы с ними. И этого следует придерживаться. Например, в процессоры Intel Skylake и последующих поколений уже рассчитаны на DDR3L. Вы же можете, используя программу AIDA64 , изучить свойства «Северного моста» (это в «Чипсете» «Системной платы») и посмотреть его совместимость с разными видами DDR.
- Если вы обнаружите, что устройство создано для низковольтной памяти третьего поколения, то вставлять (пусть и в подходящий) разъем DDR3 не стоит. Работать он не будет. Ему просто не хватит напряжения.
Из DDR3 в DDR3L. Прошивка CH341A программатором.
И очередное важное предостережение для желающих поставить вместе обычную и низковольтную память. Даже если они одинаковы по всем другим параметрам и производители чипов у них одинаковые, то делать этого не стоит. На разъемы ОЗУ подается одинаковое питание, а значит, одна из планок окажется «не у дел», а то и вовсе может сгореть.
Теперь, мои друзья, вы проинформированы об отличиях DDR3L и DDR3 и знаете особенности их использования.
Мне остается попрощаться с вами и пожелать всем добра и счастья!
Какую оперативную память можно установить в ноутбук или компьютер?
В данной статье разберем основные вопросы по оперативной памяти в компьютере или ноутбуке.

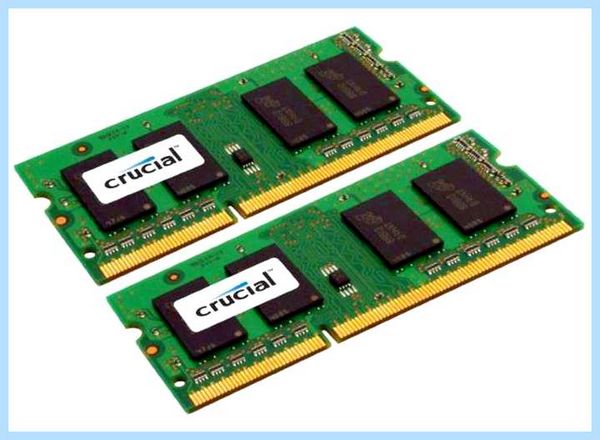

Нам часто приходится отвечать на вопросы по совместимости оперативки, поддерживаемого объема памяти, особенности установки различающихся ОЗУ, как выбрать нужную оперативку? Для ответа на эти вопросы мы выбрали основные, которые по нашему мнению являются самыми частыми и разбили их на группы.
1. Какую память можно установить в ноутбук или компьютер?
При установке оперативки обязательное условие это ее тип (DDR, DDR2, DDR3, DDR4 и тд)
Если они одинаковые, то вы можете устанавливать оперативку с любой частотой и любого производителя, НО:
- В разных версиях Windows есть ограничения на максимальный объем памяти, который они поддерживают (например: Windows 7 Home Basic поддерживает менее 8 Гб, а Windows 7 Pro 192 Гб).
- Разные материнские платы могут не поддерживать некоторые частоты и так же есть ограничения на максимальный объем (нужно смотреть характеристики мат.платы).
- Если используется память с пометкой L («Low» энергоэффективная 1.35V) ее так же можно совмещать с планками в 1.5V, обе планки будут работать на 1.5V (подробнее в 4 пункте).
- При установке оперативки с разной частотой, они будут работать на наименьшей (подробнее в 3 пункте).
2. Почему компьютер\ноутбук видит не всю оперативную память?

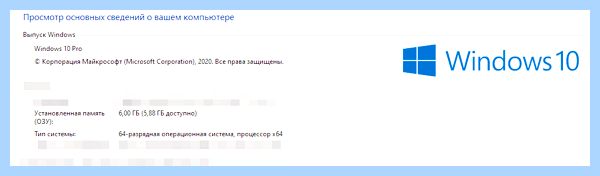

Часто можно увидеть ситуацию, когда в сведениях о компьютере «установленная оперативка» не соответствует «доступной».
Оперативная память для ноутбука сравнение 8ГБ с 16ГБ | Как повысить FPS в играх | Kingston DDR4-2666
Такая ситуация возникает так как система резервирует часть памяти под свои нужды (BIOS и другие переферийные устройства).
Если у вас например нет отдельной видеокарты и вы используете встроенную, то Windows резервирует под нее память.
Данные, куда «уходит» ваша оперативка, можно посмотреть в Диспетчере задач — Производительность — Память — Монитор ресурсов.
3. Можно ли установить оперативную память с разной частотой?
Можно, т.к. каждая планка поддерживает предыдущие частоты и тайминги, что позволит поддерживать работоспособность установленных компонентов.
Но если стоит память с частотой 1600MHz, то установив дополнительно планку 1333MHz, ноутбук или компьютер будут работать с частотой 1333MHz (по наименьшей).
4. Можно ли поставить планку памяти DDR3L, если во втором разъеме уже установлена DDR3.
Если ноутбук изначально работал на «обычной» DDR3, то туда можно установить память DDR3L и она будет нормально работать.
Если ноутбук изначально поддерживает DDR3L, то «обычная» DDR3 поддерживаться не будет.
DDR3 и DDR3L отличаются энергопотребление. В L оно равно 1,35 В. «Обычная» потребляет 1,50 В. Поэтому обратная совместимость невозможна. Это используют в главном в ноутбуках для увеличения времени работы устройства от батареи.

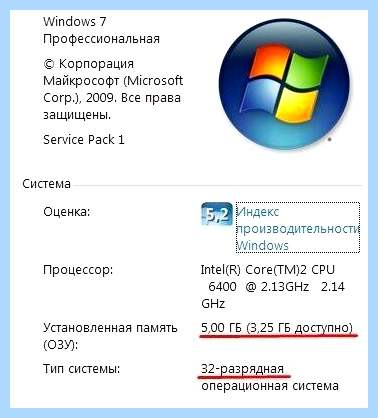

5. Почему компьютер не видит больше 4 Гб памяти?
Для того что бы компьютер или ноутбук увидел максимальный объем оперативки нужно устанавливать 64-х разрядную операционную систему, потому что в отличие от 32-битной, она способна определить более 4 Гб системной памяти.
Это основная причина, если не брать в расчет характеристики мат.платы.
6. Чем отличаются DIMM и SODIMM
Основное отлиие в размере.
DIMM «длинная» планка используемая в стационарных компьютерах.

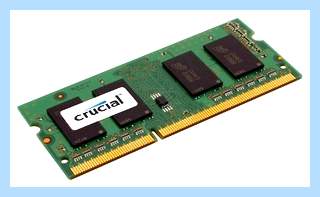

SODIMM «короткая» применяеются такие модули в ноутбуках, портативных системах, моноблоках и нетбуках.
В чем разница в типах оперативной памяти DDR3 и DDR3L
Оперативное запоминающее устройство, или ОЗУ, — это микросхемы для оперативного или временного хранения информации. Информация в ОЗУ сохраняется, пока на микросхему подается питание. При отключении питания информация теряется. Введи здесь текст
В англоязычной технической литературе такие устройства называют RAM — Random Access Memory, или памятью произвольного доступа.
Статические и динамические ОЗУ
Существует два типа ОЗУ: статические и динамические.
Элементарной ячейкой статического ОЗУ является триггер. Триггер состоит из двух транзисторных ключей, включенных навстречу друг дружке так, что из состояния взаимно противоположны — когда открыт один ключ, второй закрыт и наоборот. Без внешнего сигнала переключения ключи остаются в неизменном состоянии пока на триггер подается питание. Для реализации триггера необходимо как минимум два транзистора на кристалле.
Элементарной ячейкой динамического ОЗУ является конденсатор. Заряженный конденсатор хранит 1, разряженный — 0. В качестве запоминающего конденсатора можно использовать собственную емкость затвора полевого транзистора, таким макаром, появляется возможность реализовать ячейку памяти всего на одном транзисторе. Более высокая плотность размещения ячеек памяти на кристалле и определила использование динамической памяти для построения ОЗУ большого объема.
Типы динамических ОЗУ
Первоначально и статические и динамические устройства были асинхронными, другими словами не требовали для своей работы тактовой частоты. Быстродействие было примерно одинаковым и единственным существенным различием была необходимость регенерации в динамических ОЗУ. С течением времени быстродействие транзисторных ключей росло, а быстродействие динамической памяти ограничивалось тем, что заряд и разряд запоминающего конденсатора требует определенного времени. Динамическая память стала отставать от статической.
Разработчикам динамической памяти пришлось пойти на усложнение своих микросхем. Микросхемы динамической памяти получили на кристалле довольно сложную обвязку и устройство управления, для работы которого необходима подача тактовой частоты. Динамические ОЗУ стали синхронными и получили название SDRAM — Synchronous Dynamic RAM.
Читайте также:
Блок питания для компьютера: зачем он нужен, как выбрать
За счет различных схемотехнических ухищрений эффективное быстродействие SDRAM стало превышать пропускную способность шины памяти и шина стала узким местом. Обычно в синхронных устройствах передача информации происходит по определенному фронту синхроимпульса — переднему (нарастающему) или заднему (спадающему).Появились микросхемы DDR SDRAM, у каких в отличие от обычных SDRAM передача информации по шине осуществляется как по обоим фронтам синхроимпульса. Это позволило увеличить пропускную способность шины памяти вдвое. DDR и означает Double Data Rate, или удвоенную скорость данных.
Технология DDR развивалась и появились новые поколения этих устройств, сначала DDR2, затем DDR3. Последним поколением на сегодня является DDR4, но оно еще не получило широкого распространения и самым распространенным типом остается DDR3 .
Обзор оперативной памяти DDR3

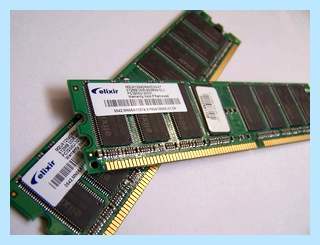

DDR3 SDRAM означает синхронную динамическую память третьего поколения с удвоенной скоростью передачи по шине данных. Память выпускается в виде модулей — печатных плат прямоугольной формы, на одной из длинных сторон которых располагаются контактные площадки для соединения с разъемами материнской платы.
Зависимо от исполнения контактов модули разделяются на два типа — SIMM и DIMM. SIMM или Single In line Memory Module — означает модуль памяти с одним рядом контактов. DIMM — модуль с двумя рядами контактов. У обоих типов модулей контактные площадки расположены на двух сторонах платы, но в модулях SIMM противоположные контакты соединены.
Модули памяти DDR2 и DDR3 имеют по 240 контактов. На контактной стороне модулей имеется специальный вырез — ключ. На модулях DDR2 и DDR3 ключи располагаются по-разному, что исключает установку одного модуля вместо другого. Выпускаются модули уменьшенного габарита для ноутбуков, которые обозначаются SoDIMM, So в обозначении расшифровывается как Small Outline, другими словами малый наоборот.
Характеристики DDR3
Основные характеристики любого типа памяти — объем и быстродействие. Объем выпускаемых в текущее время модулей составляет от 1 до 16 ГБ для стандартных модулей и до 8 ГБ для SoDIMM.
Читайте также:
Какие планшеты недорогие, но хорошие, с экраном 10 дюймов
Быстродействие синхронной памяти определяется тактовой частотой шины и задержками в цикле обращения к памяти, которые характеризуют быстродействие самих микросхем памяти и называются латентностями (от английского Latency — задержка) или таймингами. Разных задержек указывается несколько — иногда до пяти. Для выбора модуля DDR3 можно не обращать особого внимания на задержки.
В системах DDR данные буферизуются, используется конвейерный ввод-вывод, при всем этом значение задержек собственно микросхем компенсируется. Кроме того, современные процессоры имеют на кристалле такие объемы быстродействующих статических ОЗУ в кеш-памяти второго и даже третьего уровня, что подкачка страниц между внутренним кешем и внешним ОЗУ происходит довольно редко. Поэтому в современных компьютерах быстродействие оперативки престало играть определяющую роль.
Главная характеристика быстродействия памяти DDR3 — частота передачи по шине данных. Для DDR3 она может быть в диапазоне от 800 до 2400 МГц. Частота шины вдвое ниже, поскольку передача данных идет дважды за цикл по обоим фронтам тактового сигнала. За счет буферизации еще делится на 4, другими словами сама память работает на частоте в 4 раза ниже частоты шины.
Быстродействие модулей измеряется в мегабайтах в секунду. Поскольку шина имеет ширину в 64 бита или 8 байт за секунду, значение скорости обмена данными для модуля DDR3 будет в 8 раз больше частоты передачи по шине.
Самый медленный модуль с частотой данных на шине 800 МГц будет иметь скорость 2400 МБ за секунду и иметь обозначение PC3−2400.
Самый, быстрый модуль с частотой данных 2400 МГц будет иметь скорость 19200 МБ за секунду и обозначение будет выглядеть как PC3−19200.
При выборе модуля, надо обязательно убедиться что тактовая частота шины модуля соответствует тактовой частоте процессорной шины вашего компьютера.
Снижение напряжения питания микросхем
Современные микросхемы изготавливаются по технологии КМОП. Транзисторный ключ в этой технологии состоит из двух полевых транзисторов, включенных по двухтактной схеме. В любом состоянии ключа один транзистор полностью открыт, другой — закрыт. В закрытом состоянии полевой транзистор практически не пропускает тока.
Другими словами, в стабильном состоянии КМОП ключ не потребляет ток от источника питания. Но у затворов полевых транзисторов есть емкость. И она имеет существенную величину. При переключении ключа происходит перезаряд затворных емкостей. А конденсатор, как известно, запасает энергию в виде электрического поля.
И эта энергия пропорциональна величинам емкости и напряжения.
