POST материнских плат MSI
Привет, DTF! Родился вопрос к спецам по сабжу в части самодиагностики при запуске ПК. Если по существу — вопрос озвучен в самом конце топика, а любителям обуительных предысторий — добро пожаловать на последующий абзац.
4271 просмотров
Имеется: материнская плата MSI Z370-A PRO.
Практически три года пользую, заморочек не знаю. Выпала фортуна поменять в ПК видеоплату на новейшую. Фактически, поменял — и при старте ПК услышал четыре маленьких звуковых сигнала. При всем этом, монитор инициализировался, картина появилась.
Я незначительно натужился, вспомнив про POST, но прерывать загрузку системы не стал, решил понаблюдать за развитием ситуации. Винда загрузилась в штатном режиме, ошибок в диспетчере устройств нет, накатил драйвер на видеоплату, всё ОК. Пару раз ребутнул ПК — никаких дефектов, не считая 4-х кратного сигнала на старте. Полез в интернеты вспоминать расшифровку сигналов POST. Судя по всему, на мат. платах MSI с биосом AMI 4 маленьких сигнала означают «трудности с материнской платой, а поточнее с микросхемой системного таймера, находящейся на мат. плате».
Но, есть в сети и варианты расшифровки такового сигнала в адресок неисправной видеоплаты — ошибка видеопамяти.
Дальше, решил возвратить на место старенькую видеоплату — всё пришло в норму — 1 маленький сигнал, подтверждающий успешное прохождение POST. Становится увлекательнее.
Снова поменял видеокарту на новую. Снова 4 коротких сигнала. Очевидно, дело не в мат.плате. Посмотрел инициализацию видеокарты в GPU-Z, прогнал несколько стресс-тестов в паре программ, включая FureMark — везде всё ок. Хотел ещё протестировать отдельно видеопамять с помощью Nvidia MATS/MODS, но тест запустить не смог, словил ошибку, что-то там с идентификацией видеокарты.
Списал это на то, что MATS/MODS (mats.img), которым я воспользовался выпущен не позднее 11 Февраля 2019, в то время как сама видеокарта куда моложе (в продаже с 2 Декабря 2020).
Далее, вспомнил, что на мат.плате есть EZ Debug LED — 4 индикатора (cpu/dram/vga/boot) — загорающихся в случае проблем с соответствующем железом при старте ПК. В моём случае все индикаторы «молчат». Аналогично, на видеокарте есть индикатор, отображающий проблемы с питанием. Опять же, в моём случае, всё в норме.
Решил обнулить биос, но предварительно пробежался по текущим настройкам — и был очень удивлён, когда увидел, что звуковая индикация прохождения POST у меня отключена. Соответственно — включил её и ребутнул ПК.
И вот что в конечном итоге: спустя 1-2 секунды после старта ПК я слышу привычные 4 коротких звуковых сигнала, и затем, спустя ещё секунду — 1 короткий звуковой сигнал, другой тональности, из «другого угла» системника. Тот 1 короткий звуковой сигнал POST об успешном самотесте.
Что все-таки тогда я слышу в самом начале старта ПК, что за 4 коротких сигнала? В мануале на мат.плату нашёл следующую инфу: на плате есть 4-х контактный разъем JFP2 с распиновкой: pin1Speaker -, pin2Buzzer +, pin3Buzzer -, pin4Speaker +. В этот разъем JFP2 у меня подключен 4-х контактный коннектор с двумя активными пинами — 1 и 4, сами провода уходят куда-то в недры пластикового кожуха системника, но, подозреваю, там скрывается что-то наподобие:
Отсюда, похоже, и слышны 4 коротких звуковых сигнала.
ВНИМАНИЕ: главный вопрос знатокам — что/кто/как/откуда/зачем/почему/нафига и т.д. — нужен этот спикер/баззер и что все-таки, всё-таки означают 4 коротких сигнала, учитывая, что это вовсе не сигналы POST? Имеют ли они отношение к POST? И что этот спикер/баззер может делать у меня в разъеме JFP2, особенно, учитывая несоответсвие распиновки разёма и коннектора?

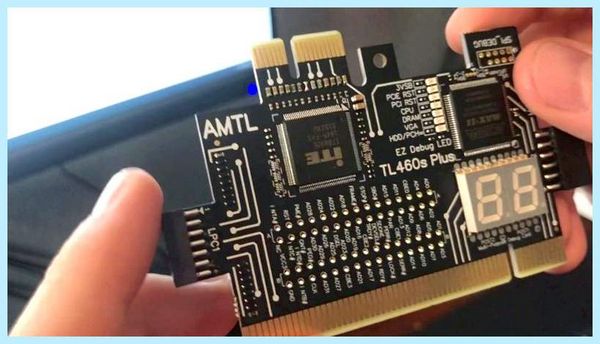

Debug LED always on FIX
В общем, буду признателен любой инфе на тему спикер/баззер и его актуальность в современных системах.
MSI EZ Debug LED / Индикация / Что есть что ?
У меня в компе стоит мат. плата MSI Z270 PC Mate. Вчера после весьма сильного запыления она «взбрыкнула». Т. е. компьютер временно переносили и заного переподключали к нему все USB / мониторы и др.
После 1го включения компьютер просто не мог даже запустится, по кругу был коротковременный старт около 2х секунд и что-то вроде ребута.
После некоторых манипуляций плата запустилась и даже выдала сообщение про сброшенный биос, но следующий запуск был просто адом.

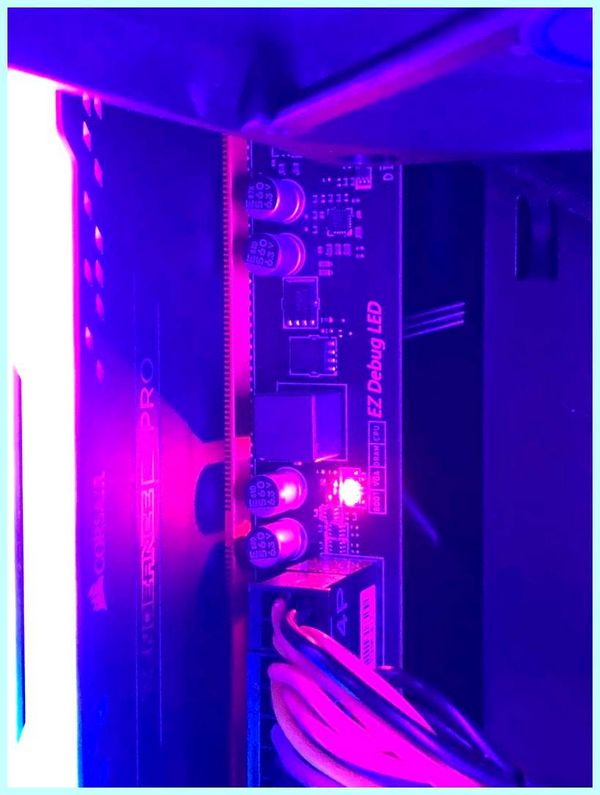

При каждом старте на материнской плате просто подряд мигали debug светодиоды CPU -> DRAM, будто бы была какая-то проблема с оперативной памятью, но её перестановка в др. слоты, продув самого слота ничего не давали.
После примерно 2х часов вынутой батарейки биоса и очередной перестановки планки памяти компьютер запустился и мигание светодиодов было молниеносным (как положено), а не по кругу с рестартом.
Короче говоря я так и не понял в чём именно была проблема, возможно банальный срач от пыли.
===========================
MSI нахваливает эту индикацию, но нигде не слова, что обозначают эти светодиоды.
Их цвета, частость мигания и прочее поведение. Кто-то знает где получить подробную информацию об этом? В мануале к мат. плате просто написано этот для проца, этот для памяти и. т. п. и если горят то проблема, но никакой конкретики.
Лучший ответ
почему не слова, там все подписано под диодами
и в инструкции на 37 странице написано
от штекера питания
BOOT — не найдено загрузочное устройство
VGA — не может инициализироваться видео подсистема
DRAM — оперативка
CPU — проблемы с ЦП
ASUS Z170-A горит CPU Led, не включается
MARK2580Мудрец (11741) 5 годов назад
Ну написано. Но как понимать когда они просто подряд мигают по кругу CPU -> DRAM и ничего не заводится, сиди гадай.
BOT_BUILD9600 Просветленный (32583) кнопка пеезагрузки случаем не запала обычно при инициализации если есть ошибка мигание останавливается на одном из диодов
Остальные ответы
Какой цвет был на led?
Прошу скажите что сделали чтобы компьютер работал, такая же проблема, в компах вообще не разбираюсь
MARK2580Мудрец (11741) 11 месяцев назад
Я в конце концов просто вытащил батарейку биос, отрубил питание компа совсем и 2 часа валялся с горя с телефоном, потом воткнул батарейку назад, включил питание и о чудо. очень странно. Обычно хватает сброса биоса или вытаскивания батарейки минут на 5.
MSI b150m mortar [130/148] EZ Debug LED: Индикатор отладки
Индикатор сигнализирует о неисправностях на материнской плате.
CPU — указывает, что процессор не обнаружен
или поврежден.
DRAM — указывает, что память DRAM не
обнаружена или повреждена.
VGA — указывает, что видеокарта не обнаружена
или повреждена.
JCI 1 : Разъем датч ика откры тия корпуса
К этому разъему подключается кабель от датчика открытия корпуса.
(По дефлоту)
Разрешить запись
по событию
открытия корпуса
Ис пол ьз ов ан ие да тч ик а о тк ры ти я ко рп уса
1. Подключите подключите датчик открытия корпуса к разъему JCI1 .
2. Закройте крышку корпуса.
3. Войдите в BIOS > Settings > Security > Chassis Intrusion Configuration .
4. Установите Chassis Intrusion на Enabled .
5. Нажмите клавишу F10 , чтобы сохранить настройки и выйти, а затем нажмите
клавишу Enter , чтобы выбрать Yes .
6. При открытии корпуса на дисплее будет появлятся предупреждающее
сообщение всякий раз при включении компьютера.
Сбр ос соо бще ни я об отк ры тии кор пус а
1. Войдите в BIOS > Settings > Security > Chassis Intrusion Configuration .
2. Выберите Chassis Intrusion, Reset .
3. Нажмите клавишу F10 , чтобы сохранить изменения и выйти, а затем
нажмите клавишу Enter , чтобы выбрать Yes .
