DisplayPort — что это такое? Сравнение стандарта DP с HDMI
DisplayPort и HDMI. Отличия
Что выбрать?
Типы разъёмов в мониторах (DC-IN, HDMI, DP-IN, H/P , Thunderbolt, USB)
Порты, разъёмы в мониторах назначение
Порт DC-IN 19V (Power)
Порт HDMI IN1, HDMI IN2
Порт DP-IN — DisplayPort
Разъем H/P Head/Phones (Out)
Порт USB
Порт Thunderbolt v2
Интерфейс DisplayPort — что это такое
История версий DisplayPort
Система передачи данных
DisplayPort и USB Type-C
Что такое МСТ?
- Похожие статьи

Thunderbolt v2 — порт разработанный Apple и Intel предназначен для подключения устройств имеющих такой порт, это как правило устройства от Apple. Не вдаваясь в технические параметры это аналог HDMI и DisplayPort.

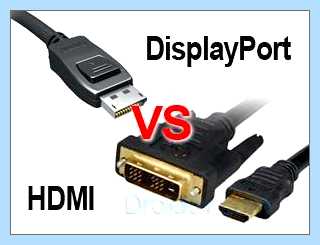

DisplayPort — что это такое? Сравнение стандарта DP с HDMI

На сегодняшний день наиболее популярным интерфейсом для трансляции цифровых видео- и аудиоданных от ПК к монитору (телевизору) является HDMI. ПК, лептопы и даже некоторые мобильные девайсы поддерживают данную технологию. Тем не менее по заявлениям специалистов у HDMI интерфейса имеется серьезный конкурент в лице DisplayPort. Что это такое и какие у него преимущества?

DisplayPort и HDMI. Отличия

Что такое DisplayPort? DP – это один из интерфейсов, который используется для трансляции видео- и аудиоданных. Чем данный стандарт отличается от HDMI, который на данный момент завоевал рынок? В этом мы и попробуем разобраться.

Разъемы

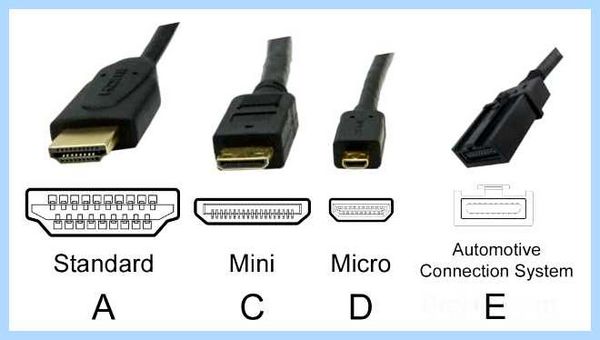

Первое, на что стоит обратить внимание — разъем. HDMI-интерфейс имеет 19 контактов, которые предназначены для трансляции информации. При этом разъемы, разработанные по данной технологии, имеют 4 варианта:

A. Самый распространенный форм-фактор. Применяется почти во всех ПК, лептопах, дисплеях и пр. Среди этих четырех видов является наиболее габаритным.
C. Мини-вариант, который применяют в лептопах, нетбуках, а также планшетах.
D. Микро-вариант, который используют для передачи информации в портативных устройствах. То есть данный форм-фактор можно встретить в смарфтонах, КПК и т.д.
E. Используется исключительно в автомобилях. Благодаря данному разъему можно подключить девайс к бортовому компьютеру машины. Среди особенностей данного форм-фактора стоит выделить: защиту от температурного перепада, влаги и вибрации, которую производит двигатель авто.

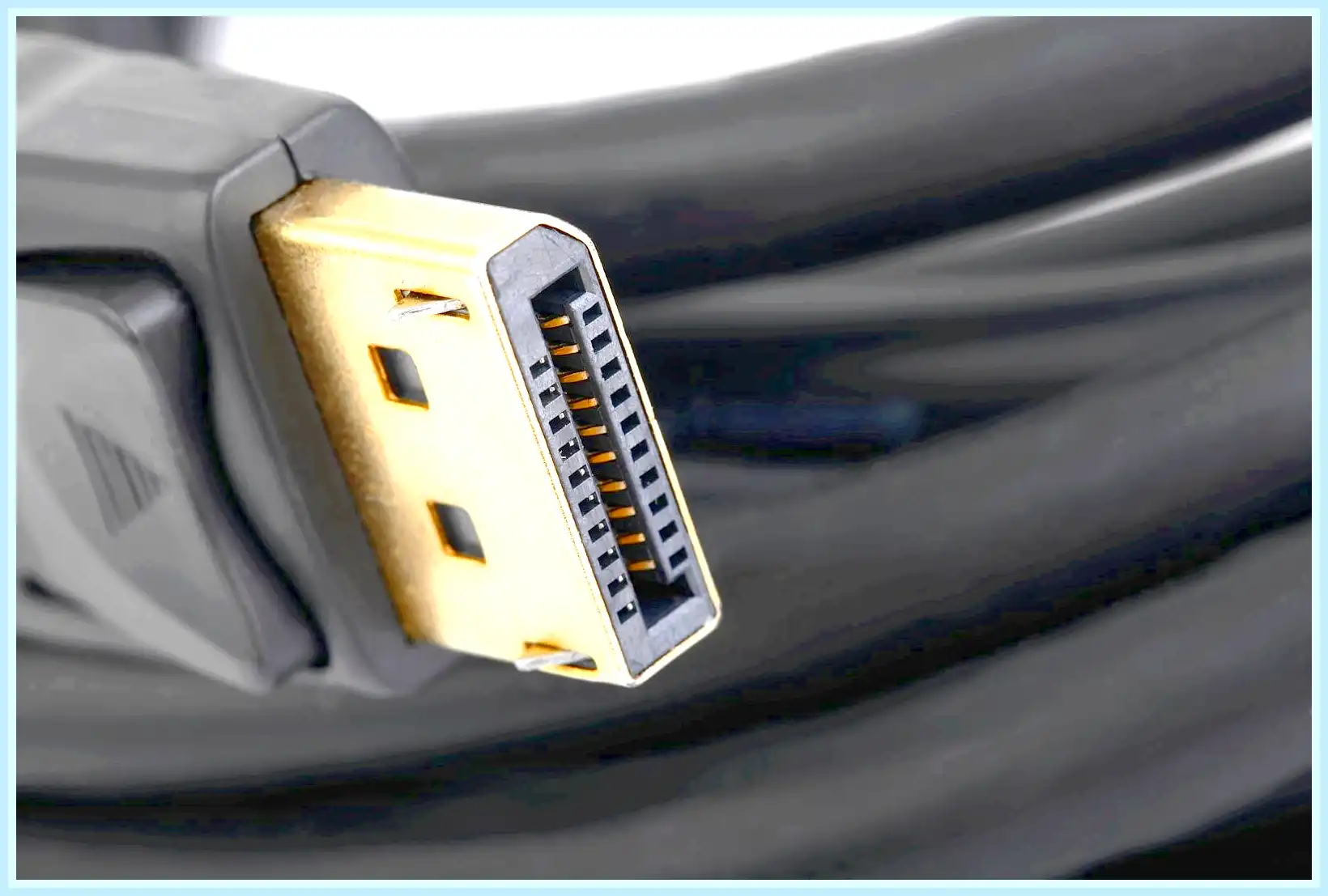

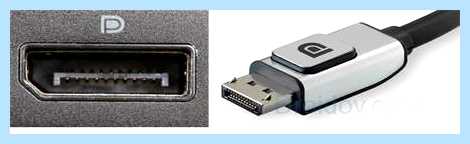

Что касается DisplayPort, то у данного интерфейса имеется 20 контактов. При этом разъемы, разработанные по данной технологии, имеют всего две разновидности:

DisplayPort. Стандартный полногабаритный интерфейс. Применяется в ПК, лептопах, телевизорах. Если проводить аналогию с HDMI, то данному разъему в соответствие можно поставить интерфейс А-типа.
Mini DisplayPort. Уменьшенная версия интерфейса. Как правило, встречается на планшетах, малогабаритных ноутбуках. Если говорить о характеристиках, то в этом плане Mini DisplayPort схож с HDMI разъемом C-типа.

Читайте также: Как найти потерянный смартфон даже в случае, если он выключен: самые действенные способы и приложения для Android и IOS

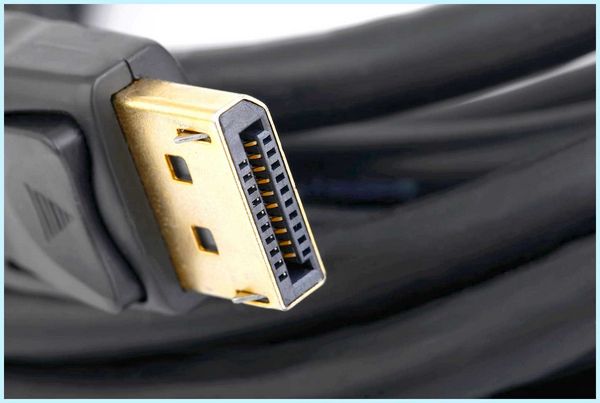

Одна из главных особенностей этого разъема, отличающая данный интерфейс от того же HDMI – элемент блокировки. Он присутствует почти на всех полногабаритных разъемах. В версии Mini блокировка встречается реже, так как установка механизма на маленький порт попросту нецелесообразна.

Кабель

Крайнее обновление HDMI произошло в 2010. Обновленному интерфейсу удалось решить проблемы с трансляцией аудио- и видеоданных. Производство кабелей по старому стандарту было прекращено. Устаревшие версии HDMI теперь не продаются. Тем не менее у многих пользователей имеются кабели старого образца. Причем внешне они почти не отличаются от новых. Из-за этого может возникнуть целый ряд трудностей.

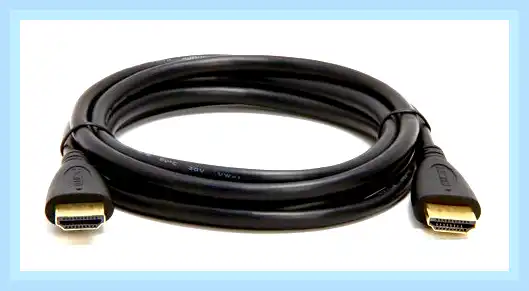

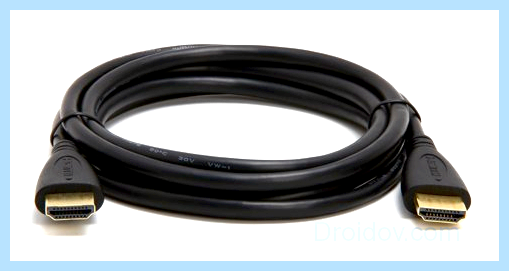

На данный момент в продаже имеется 4 типа кабелей для HDMI-интерфейсов:

HDMI Standard. Наиболее распространенный тип. Данный кабель поддерживает передачу изображений с разрешением 720 на 1080.
HDMI Standard and Ethernet. В плане качества изображение ничем не отличается от предыдущей модели. Единственное отличие заключается в том, что данный стандарт, как можно понять по названию, поддерживает интернет-технологии.
Высокоскоростной HDMI. Поддерживает аудио- и видеоданные с Ultra HD разрешением (4096 на 2160). Как правило, данный кабель используется профессиональными дизайнерами, которые работают с компьютерной графикой. Высокоскоростной HDMI востребован среди владельцев 4К телевизоров, которые хотят насладиться играми и фильмами в хорошем качестве. Однако, поддержка Ultra HD у кабеля хромает. Порой частота трансляции может опускаться до показателя в 24 Гц. Этого достаточно для просмотра видеозаписей. Однако играть с такой низкой частотой некомфортно.
Высокоскоростной HDMI and Ethernet. Все что сказано о высокоскоростном HDMI справедливо и для данного типа. При этом кабель HDMI and Ethernet поддерживает Интернет-соединение и трехмерные видеозаписи.

Стоит подметить, что данные кабели поддерживают особую функцию под названием ARC. Благодаря ей можно одновременно передавать звук и изображение. То есть нет нужды в использовании дополнительных гарнитур.

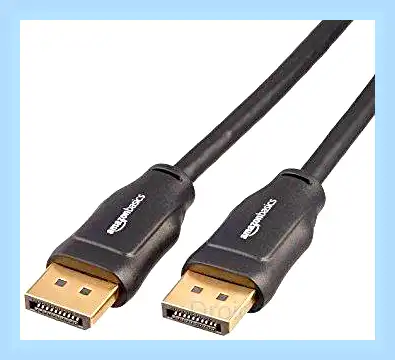

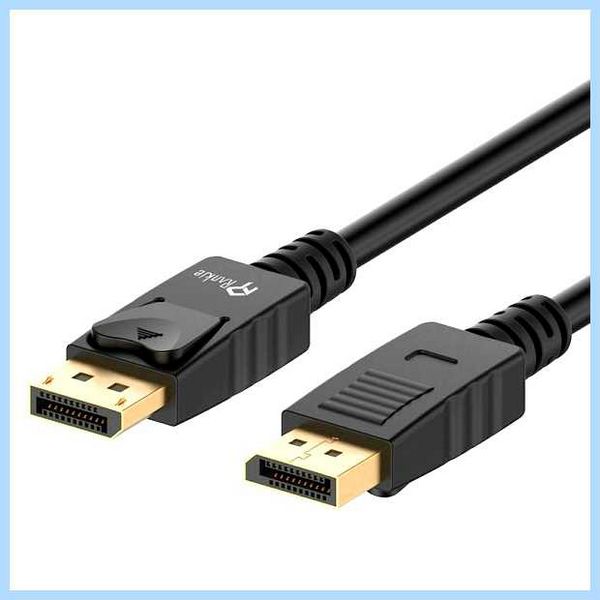

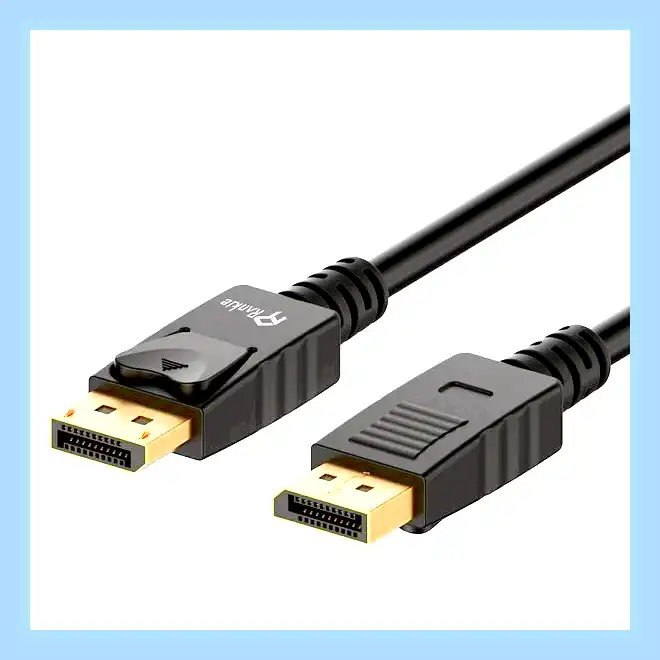

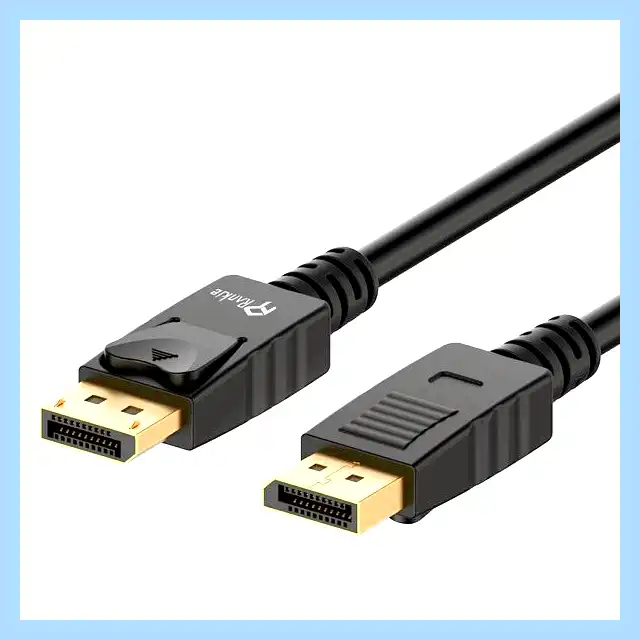

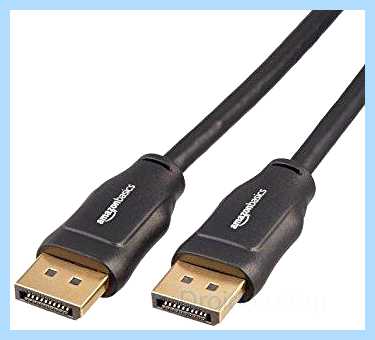

Что насчет DisplayPort? Существует лишь одна вариация кабеля (так называемая версия 1.2). Считается, что в плане качества DisplayPort наголову выше HDMI. Кабель DP транслирует видеоданные с разрешением 3840 на 2160. Качество при этом не падает (частота держится на уровне 60 Гц). Кроме этого, DisplayPort способен передавать трехмерные видеоролики. Еще одно достоинство – совместимость с различными разъемами. DP кабель может взаимодействовать со стандартами DVI, HDMI, VGA.

Читайте также: Volte: что это такое в телефоне, основное предназначение функции, принцип работы и отзывы пользователей

Среди минусов – проблемы с воспроизведением аудиодорожки. Это вполне закономерно, ведь у DP нет встроенного ARC. Дабы исправить этот недостаток необходимо покупать специализированную звуковую гарнитуру. Кроме этого, рассматриваемый стандарт не поддерживает интернет.

Потоки

HDMI-интерфейсы не поддерживают многопоточность. Это значит, что одновременный вывод данных возможен лишь на один дисплей. Рядовому юзеру этого хватит. Однако профессиональным дизайнерам и заядлым геймерам подобного функционала может быть недостаточно.

В этом плане DS явно превосходит конкурента. Ведь данный стандарт поддерживает многопоточность. То есть информация может быть выведена сразу на несколько дисплеев. Однако стоит подметить, что количество подключенных мониторов обратно пропорционально качеству изображения. Например, если надо вывести информацию в разрешение Ultra HD, то подключить больше 2 экранов не удастся. В случае если возникла необходимость в трансляции сразу на 4 дисплея, придется выводить картинку в формате Full или же HD.

Что выбрать?

После прочтения статьи назревает вполне закономерный вопрос – что лучше HDMI или DisplayPort? Тут все зависит от ваших целей. В случае если вы занимаетесь графикой, моделированием трехмерных объектов или же просто являетесь заядлым геймером, то в таком случае стоит обратить внимание на устройства с DisplayPort интерфейсами. Если же вы рядовой юзер и не требуете от ПК много, то HDMI разъема вам будет вполне достаточно.

Как вам статья?

Типы разъёмов в мониторах (DC-IN, HDMI, DP-IN, H/P , Thunderbolt, USB)

В современных мониторах устанавливается довольно много разъёмов, имея большие размеры экрана до 34 дюймов, возможно подключить к монитору сигнал от нескольких источников сигнала (нескольких компьютеров).

Порты, разъёмы в мониторах назначение

Поэтому в мониторах устанавливают следующие разъёмы.

Порт DC-IN 19V (Power)

DC-IN 19V (Power) — вход для подключения источника питания монитора. Как правило для мониторов применяют внешние источники питания, с внешним источником питания монитор меньше греется и можно сделать меньше толщину монитора.

Порт HDMI IN1, HDMI IN2

HDMI IN1, HDMI IN2 — цифровые входы предназначены для подключения компьютера или другого устройства имеющего выход HDMI, это может быть компьютер, плеер и т.д. По этому разъёму можно принять цифровой сигнал в отличном качестве, также передаётся по этому разъёму и звук.

Порт DP-IN — DisplayPort

DP-IN — DisplayPort, цифровой вход аналогичный порту HDMI, но в этом стандарте другая кодировка, разъём применяется для подключения к монитору устройств имеющих Display Port. Современные ноутбуки выше cреднего уровня как правило имеют DisplayPort с поддержкой преобразования сигнала в стандарт HDMI.

Разъем H/P Head/Phones (Out)

H/P Head/Phones (Out) — монитор может получать звуковой по цифровым входам HDMI или DisplayPort, а если возникнет необходимость можно вывести звук на наушники тогда они подключаются к этому порту.

Порт USB

USB — стандартный разъём стоит во многих устройствах, в мониторах могут быть USB порты USB Up-Stream и Down-Stream отличие между ними в том, что пользователю возможно потребуется большее число портов для передачи или получения информации с компьютера. Сами по себе порты на мониторе никак не связаны с компьютером и в таком случае их можно использовать только для зарядки телефона или другого устройства. Поэтому в монитор встраивают USB концентратор к порту Up-Stream подключают компьютер, это как правило первый порт, к остальным можно подключить различные устройства и обмениваться с ними информацией. Если порт может выдать ток большей величины чем оговорено в стандарте рядом с портом указывается максимальный ток.

Порт Thunderbolt v2

Thunderbolt v2 — порт разработанный Apple и Intel предназначен для подключения устройств имеющих такой порт, это как правило устройства от Apple. Не вдаваясь в технические параметры это аналог HDMI и DisplayPort.

ТЕГИ
технологии мониторов

Интерфейс DisplayPort — что это такое

DisplayPort — это универсальный стандарт подключения, стандартизированный VESA (Ассоциация стандартов видеоэлектроники), цифровой интерфейс для передачи видео- и аудиосигналов. В отличие от HDMI, который в основном используется в телевизорах и мультимедийных устройствах, таких как проекторы, игровые приставки и DVD-плееры, он в основном используется в информационных технологиях, то есть в ПК, ноутбуках, планшетах и мониторах.

История версий DisplayPort

Версия 1.0

В мае 2006 года спецификация стандарта была впервые опубликована VESA.

Версия 1.1

В апреле 2007 года исправлена первая финальная версия. DP 1.1 позволяет передавать данные с двумя разными скоростями передачи данных (HBR и RBR: высокая скорость передачи данных и пониженная скорость передачи данных). Максимальная скорость передачи по всем линиям с кабелем длиной до двух метров составляет 8,64 Гбит/с, что достаточно для HDTV и больших мониторов. Шифрование с помощью HDCP 1.3 (защита широкополосного цифрового содержимого) и DPCP (защита содержимого DisplayPort) обеспечивает защиту от копирования. В этой версии также представлен двухрежимный вариант. Первые устройства с DisplayPort появятся на рынке в начале 2008 года.

Версия 1.2

В декабре 2009 года вышла версия DP 1.2 . Существенным изменением является увеличение скорости передачи данных до максимальных 17,28 Гбит/с при использовании четырех полос. Впервые поддерживается разрешение UHD-1 (4K Ultra HD) и MST (многопотоковая передача). Теперь можно передавать несколько независимых видеопотоков и подключать несколько мониторов по принципу гирляндной цепи — через одно соединение.

Версия 1.3

В версии, подтвержденной в сентябре 2014 года, снова увеличена скорость передачи данных на полосу, теперь общая скорость передачи может достигать 25,92 Гбит/с. Теперь также можно управлять несколькими дисплеями UHD-1 (4K Ultra HD с разрешением 3840 × 2160 пикселей) или WQXGA через MST. Поддержка мониторов UHD-2 (8K с разрешением 7680 x 4320 пикселей) обеспечивается за счет интеграции цветного сканирования 4:2:0. Двухрежимный режим (DP++), впервые представленный в 2007 году, был изменен таким образом, что он подходит для адаптеров HDMI и DVI с разрешением 4K Ultra HD (HDMI™ 2.0) и защитой от копирования в соответствии с HDCP 2.2.

Версия 1.4

В марте 2016 года вышла версия, не имеющая повышенной скорости передачи данных, но некоторые функции которой были доработаны. Display Stream Compression 1.2 (DSC) предлагает в три раза большую степень сжатия, чем поток, без визуальных потерь: это означает, что средний зритель в обычных условиях не должен видеть никакой разницы между сжатым и несжатым изображением или видео. DSC позволяет воспроизводить UHD-2 (8K с 7680 x 4320 пикселей) и HDR, а также UHD-1 (4K с 3840 x 2160 пикселей) и HDR. Разумеется, на мониторах, не поддерживающих DSC, могут отображаться только соответствующие разрешения. Два других улучшения в DP 1.4 — это прямая коррекция ошибок, уменьшающая ошибки передачи, и расширение аудиоканалов до 32.

Версия 2.0

DisplayPort 2.0 предлагает более широкую полосу пропускания и поддерживает более высокое разрешение до 16K (15360 × 8460) при частоте 60 Гц.В качестве альтернативы, благодаря высокой пропускной способности, несколько дисплеев с высоким разрешением могут быть соединены последовательно одним кабелем, например, два экрана 8K с 120 Гц или три экрана 4K.

Система передачи данных

Технически DisplayPort имеет одно основное соединение, main link, которое состоит из четырех дорожек. Передача данных осуществляется в одном направлении и осуществляется пакетами, что делает его первым видеоинтерфейсом с таким принципом. Потому что по сравнению с DVI или HDMI , где данные передаются непрерывно, DisplayPort использует пакеты данных с фиксированной скоростью, что сравнимо с принципом передачи Ethernet, PCI Express или USB.

DisplayPort и USB Type-C

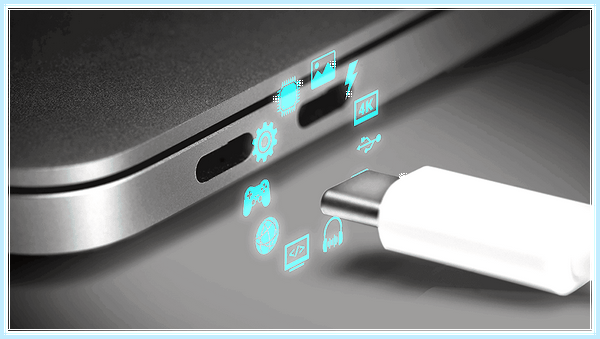

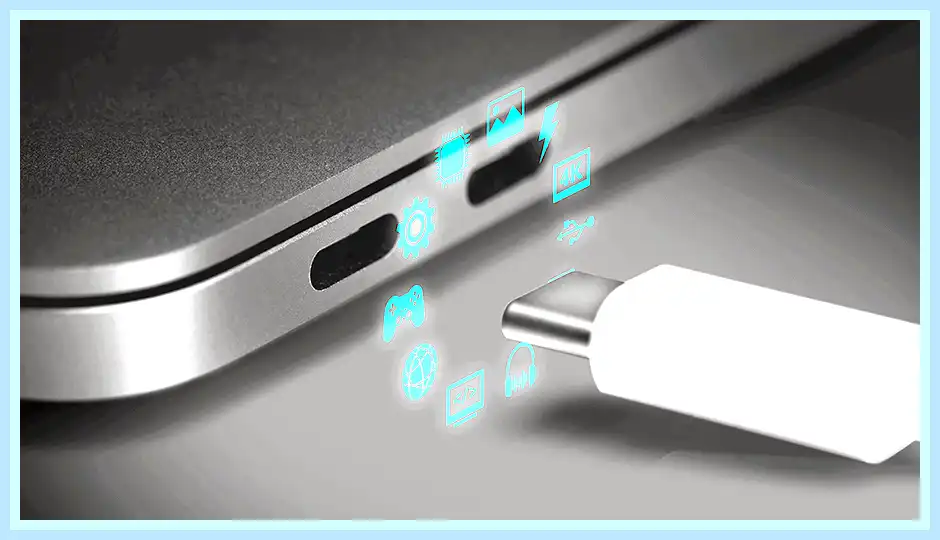

Мобильные устройства, такие как смартфоны, ноутбуки или планшеты, все чаще оснащаются разъемом USB Type-C . Технологии DisplayPort и USB Type-C предназначены для совершенно разных целей. Однако при разработке интерфейса USB Type-C большое значение придавалось интеллектуальной функции, позволяющей также передавать сигналы DisplayPort. Поэтому был интегрирован альтернативный режим. Так называемый альтернативный режим также стандартизирован VESA. Устройства, поддерживающие этот режим, также могут передавать сигналы DisplayPort через порт Type-C. Например, ноутбук с поддержкой такого режима, можно подключить к монитору DisplayPort. В этом случае методом выбора будет переходник с разъемом USB Type-C на разъем DisplayPort.

Что такое МСТ?

Начиная с версии 1.2 (декабрь 2009 г.), к однопоточному транспортному режиму (SST) добавляется второй тип передачи — многопоточный транспортный режим (MST). Теперь через одно соединение можно использовать несколько мониторов. Одна из возможностей состоит в том, что мониторы поддерживают последовательное подключение. В качестве альтернативы можно использовать концентратор DisplayPort MST, при котором количество подключенных мониторов ограничивается скоростью передачи данных интерфейса DP. Если стоит выбор, где купить кабели DisplayPort, выбирайте надёжного поставщика. Компания « АнЛан » занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.
