Сегодня системный блок в этом плане выглядит довольно минималистично. Из обязательных компонентов на нем присутствуют:

Подключаем переднюю панель корпуса: все о разъемах

Изучаем интерфейсы передней панели системного блока и особенности их подключения к материнской плате

При сборке системы подключение передней панели корпуса обычно является завершающим этапом. Однако недооценивать его важность не стоит. Один забытый провод не позволит запустить компьютер, а неправильное подключение различных опций может стать причиной их некорректной работы или серьезной поломки. Поэтому очень важно уделить внимание подключению интерфейсов передней панели системного блока и проявить в этом деле максимум внимания.

Разъемы передней панели

Дизайн современных корпусов меняется довольно часто, а вместе с ним и функционал передней панели. За последние 20 лет на фронтальной части корпуса побывали разъемы для дискет 3,5», приводы для CD-дисков, кард-ридеры, реобасы и многое другое.

Сегодня системный блок в этом плане выглядит довольно минималистично. Из обязательных компонентов на нем присутствуют:

кнопки управления;
индикаторы;
USB-порты;
аудио-опции.

Также на некоторых игровых корпусах можно встретить и дополнительные элементы, например, кнопки для управления подсветкой.

Кстати, в зависимости от дизайна корпуса и задумки производителя, размещены эти элементы могут быть не обязательно на фронтальной части. У некоторых моделей под разъемы и кнопки питания выделены панели на верхней или боковой стенке. Но по традиции они также называются разъёмами передней панели.

Кнопки управления и индикация работы системы

Подключение кнопок передней панели, отвечающих за включение системы и ее перезапуск, а также индикаторов питания и работы жесткого диска – довольно ответственный и сложный момент, поскольку у разъемов нет ключей защиты от неправильного соединения, и все они довольно похожи по конфигурации. Обычно на материнской плате есть маркировка, которая указывает схему подключения. Но не всегда она может быть читаемой или понятной, что может доставить начинающему пользователю немало хлопот.

На материнской плате разъем зачастую имеет форму колодки на 9 пинов, к которой необходимо подключить несколько разъемов. У топовых корпусов Asus разъем питания может иметь 15 пинов, а у WS и до 23. Маркировка на плате – PANEL или F_PANEL. Для подключения необходимо воспользоваться инструкцией к материнской плате и маркировкой на коннекторах проводов. Схемы подключения могут отличаться у плат различных производителей, поэтому даже примерную схему мы здесь давать не будем, чтоб не сбить вас с толку. Скажем только, что коннекторы проводов следует подключать маркировкой (надписями) вниз.

Некоторые модели материнских плат и корпусов могут иметь в комплекте переходник, к которому подключаются все коннекторы индикации и кнопок питания. Он значительно упрощает сборку системы, особенно если переднюю панель приходится подключать и отключать довольно часто.

Разъемы для аудио

На фронтальной поверхности современных системных блоков аудио-разъемы могут быть реализованы одним из двух способов:

Раздельный – два гнезда, одно под наушники, другое под микрофон. Оба гнезда отмечены соответствующей графической маркировкой.
Комбинированный – одно гнездо, которое совмещает в себе два интерфейса.

Независимо от конфигурации, подключаются они стандартно. Аудиовыход подключается к материнской плате при помощи интерфейса, который представляет собой 9-пиновый коннектор. На текстолите платы разъем под коннектор маркируется «HD Audio», «Front Audio» или «Audio», возможно с цифрами или индексами. Тип маркировки определяется производителем и в любом случае указан в инструкции к материнской плате. Расположение также может варьироваться в зависимости от модели и форм-фактора.

Благодаря особому расположению контактов, подключить этот разъем неправильно не удастся. В конфигурации в одном из рядов отсутствует второй по счету контакт, справа или слева – зависит от модели и положения материнской платы.

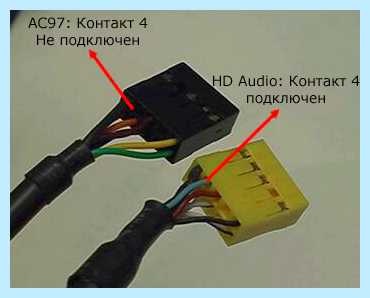

Если вы столкнулись с проводом на два коннектора HD Audio и AC 97, значит у вас в руках устаревший интерфейс, который работает с кодеком Audio Codec ’97. Подключать следует тот штекер, на котором маркировка HD Audio. Стандарт AC 97 с современными материнскими платами несовместим.

Порты USB

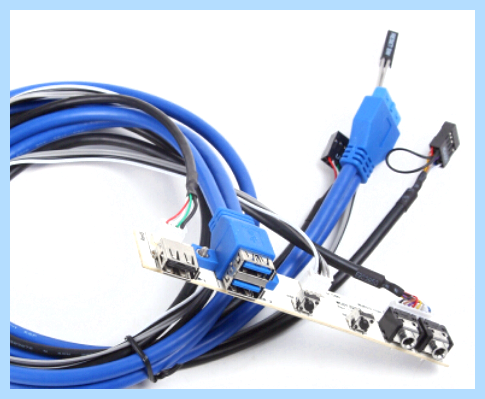

На современных корпусах может присутствовать один из форм-факторов актуальных разъемов USB или оба сразу. Это:

стандартные USB-разъемы различных версий;
USB Type-C – двусторонний разъем, который помимо передачи данных обеспечивает еще и линию питания.

Сочетание и количество портов может быть различным и выбирается пользователем в соответствие с личными нуждами.

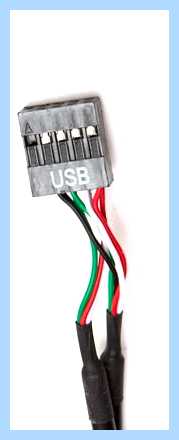

USB 1.0 и 2.0 подключается через 9-пиновый коннектор, который маркирован соответствующим образом: F_USB или USB. От аудио-разъема он отличается геометрией – отсутствует один из угловых контактов. Таких разъемов на современных платах обычно присутствует несколько, каждый отмечается порядковым номером.

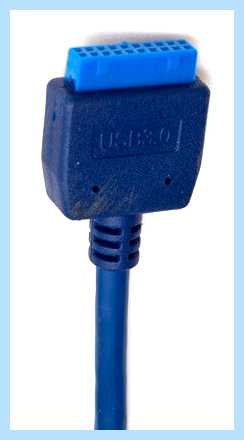

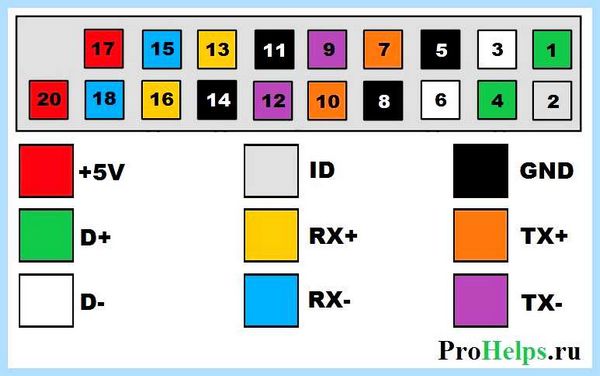

USB 3.0 подключается при помощи довольно крупного коннектора на 19 контактов, который может иметь фиксирующую рамку. Маркировка порта соответствует назначению. На самом порте предусмотрен ключ – прорезь, что делает невозможным подключение штекера неправильной стороной.

Кстати, USB Type-C может быть не на всех новых материнских платах. Чтоб обеспечить работоспособность соответствующего порта на корпусе, следует выбрать материнскую плату с этим интерфейсом. Сам разъем имеет контакты, расположенные дорожками, подключать его можно любой стороной.

Если вы подключаете серверную материнскую плату, расположение ее разъемов и пинов может существенно отличаться от стандартной пользовательской схемы. Как правило самое непривычное, что передняя панель имеет обратное подключение: на нее подаются дежурные +5 V, а нажатие кнопки может замыкать контакт на корпус, таким образом все кнопки будут подключаться 1 пином. Вторая особенность – панель включает в себя не только 3-4 кнопки, но и до 5-7 индикаторов, где кроме включения и обращения к дискам есть индикаторы ошибки, перегрева, обращения к сетевым интерфейсам, открытия сервера и ID, к слову еще и продублированного на задней панели. И третий сюрприз для домашнего пользователя – даже с неправильным подключением всего 1 контакта или вообще без панели сервер может не включаться, так как система самодиагностики определяет, что панель неисправна.

Если вы планируете монтировать в домашнюю систему серверную материнскую плату, обязательно воспользуйтесь инструкцией по подключению, которая обычно поставляется в комплекте. Также информацию относительно подключения можно найти на сайте производителя.

Все посты
KVM-оборудование (equipment) (2)
Powerline-адаптеры (2)
Безопасность (security) (4)
Беспроводные адаптеры (3)
Блоки питания (power supply) (12)
Видеокарты (videocard) (38)
Видеонаблюдение (CCTV) (6)
Диски HDD и твердотельные SSD (59)
Дисковые полки (JBOD) (2)
Звуковые карты (sound card) (3)
Инструменты (instruments) (1)
Источники бесперебойного питания (ИБП, UPS) (24)
Кабели и патч-корды (5)
Коммутаторы (switches) (12)
Компьютерная периферия (computer peripherals) (41)
Компьютеры (PC) (41)
Контроллеры (RAID, HBA, Expander) (4)
Корпусы для ПК (13)
Материнские платы для ПК (24)
Многофункциональные устройства (МФУ) (6)
Модули памяти для ПК, ноутбуков и серверов (16)
Мониторы (monitor) (35)
Моноблоки (All-in-one PC) (8)
Настольные системы хранения данных (NAS) (2)
Ноутбуки (notebook, laptop) (34)
Общая справка (45)
Охлаждение (cooling) (15)
Планшеты (tablets) (3)
Плоттеры (plotter) (1)
Принтеры (printer) (6)
Программное обеспечение (software) (37)
Программное обеспечение для корпоративного потребителя (12)
Проекторы (projector) (2)
Процессоры для ПК и серверов (41)
Рабочие станции (workstation) (5)
Распределение питания (PDU) (1)
Расходные материалы для оргтехники (1)
Расширители Wi-Fi (повторители, репиторы) (3)
Роутеры (маршрутизаторы) (14)
Серверы и серверное оборудование (42)
Сетевые карты (network card) (4)
Сетевые фильтры (surge protector) (2)
Системы хранения (NAS) (1)
Сканеры (scanner) (1)
Телекоммуникационные шкафы и стойки (6)
Телефония (phone) (4)
Тонкие клиенты (thin client) (2)
Трансиверы (trensceiver) (5)
Умные часы (watch) (1)

Также вас может заинтересовать

Подключение передней панели к материнской плате без ошибок

4 — й год работаю удалённо и создаю различные источники дохода. Строю бизнес в интернете и активно инвестирую.

Доброго времени суток всем читателям моего блога! На связи Федор Лыков. Сегодня хотелось бы разобрать актуальный вопрос, а именно «как подключить переднюю панель к материнской плате».

Данным вопросом рано или поздно задается каждый, кто решил самостоятельно собрать себе компьютер в первый раз, потому, считаю, что данная статья будет очень актуальна.

Рекомендую статью для тех, кто не умеет подбирать процессор к материнской плате.

Предназначение передней панели

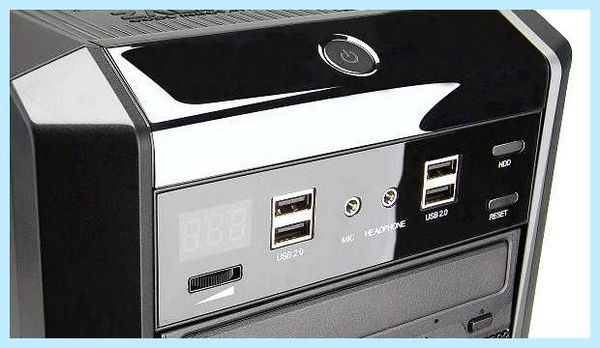

Если вы хоть раз видели системный блок компьютера, то знаете, что на его фронтальной части располагаются:

кнопка включения компьютера
кнопка перезагрузки
индикаторы работы жесткого диска
дополнительные USB порты
порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их полноценной работы необходимым условием является соединение панели с материнской платой. Разумеется, инженеры компаний-производителей предусмотрели этот момент и на платах размещены специальные разъемы.

Сложности подключения в первую очередь связаны с незнанием назначения тех или иных разъемов и пинов. Сейчас мы и будем разбираться, как правильно подключить панель к материнской плате от различных компаний-производителей.

Предлагаю начать рассмотрение вопроса со взгляда на наиболее распространенные провода от передней панели, которые нам и нужны, чтобы разобраться в вопросе. Приятного чтения!

Основные интерфейсы передней панели

Таблица

Как я уже и сказал, на передней панели могут располагаться самое разное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.

Давайте посмотрим на самые распространенные их виды в ПК.

Название	Фото	Назначение
Power SW\Reset SW		Предназначены для работы кнопок питания и перезагрузки. Power SW – кнопка включения, а Reset SW –перезагрузки.
HDD Led		Необходим для работы светового индикатора работы жесткого диска на фронтальной панели корпуса системного блока. На своем компьютере вы можете заметить на фронте мигающую лампочку при включенном ПК. Так вот, это тот самый индикатор.
Power Led		Необходим для работы индикатора питания на фронтальной панели. Как правило, он синего цвета и статично горит при включенном питании компьютера.
HD Audio		Нужен для подсоединения передней звуковой панели. Обычно она нужна для подключения наушников и использует одну звуковую карту, что и задние порты на материнской плате
USB		Обеспечивает работу передних USB 2.0 портов.
USB 3.0		Осуществляет подключение передних USB 3.0 портов. Штекер более увесистый и мощный USB 3.0 нежели его младшая версия выше так как данные порты обладают более высоким стандартом скорости передачи и чтения данных.

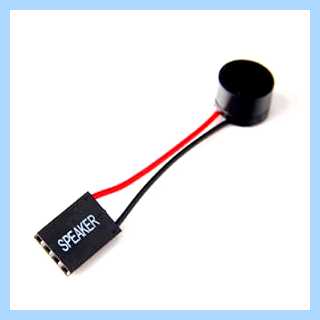

Speaker		Системный динамик. Данная «пищалка» была распространена раньше и использовалась в качестве основного динамика, но сейчас с ее помощью система сообщает об ошибках при прохождении POST.

Все эти разъемы являются унифицированным стандартом, и любая материнская плата поддерживает их подключение. Различаться может только расположение разъемов на самой материнской плате, но сам способ подсоединения идентичен.

Подключение передней панели к материнской плате

Первым делом, я порекомендую открыть руководство пользователя и поискать схему соединения там. Если нет бумажного, то можете найти его в электронном виде на официальном сайте производителя (как правило, в верхней части сайта переходите на вкладку «Продукты», там находите категорию материнских плат и уже оттуда ищите свою модель).

Прилагаю ссылки на официальные сайты:

Так же, на текстолите самой платы чаще всего написаны подсказки для помощи в подсоединении. На примере ниже отличный показатель правильных подсказок для того, чтобы разобраться как подключить переднюю панель к материнской плате.

Возьмем для примера популярную и актуальную материнскую плату и рассмотрим разъемы подключения на них.

Начнем

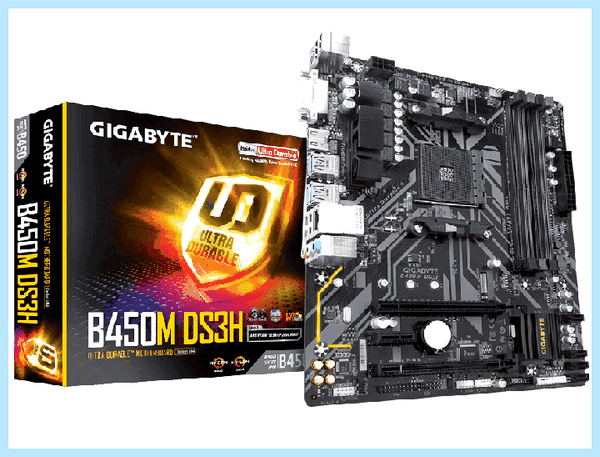

Первым делом рассмотрим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения процессоров от компании AMD. Эта материнская плата достаточно популярна для недорогих сборок на Ryzen, а значит пример будет актуален.

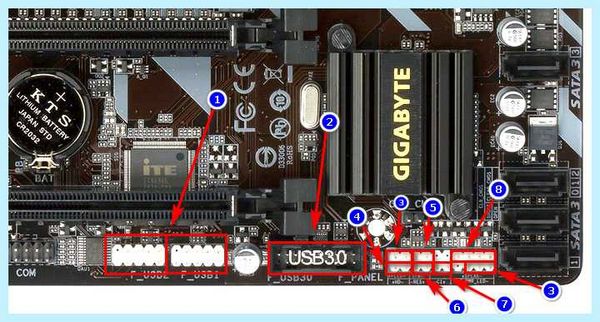

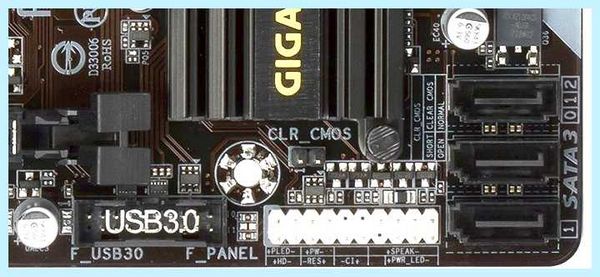

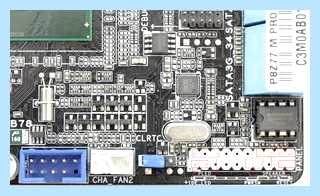

Самым распространенным местом для размещения пинов подключения фронтальной панели является самый низ платы. Рассмотрим подключение на данной плате.

USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
USB 3.0
Power Led
HDD Led
Power SW
Reset SW
CI (датчик вскрытия корпуса, не настолько распространен, как остальные)
Speaker

Самые внимательные из вас уже могли заметить отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а именно слева.

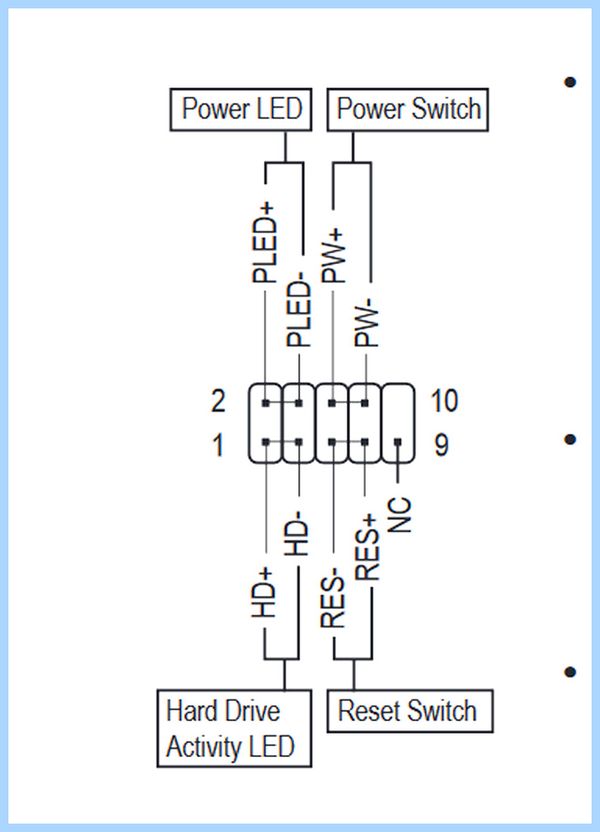

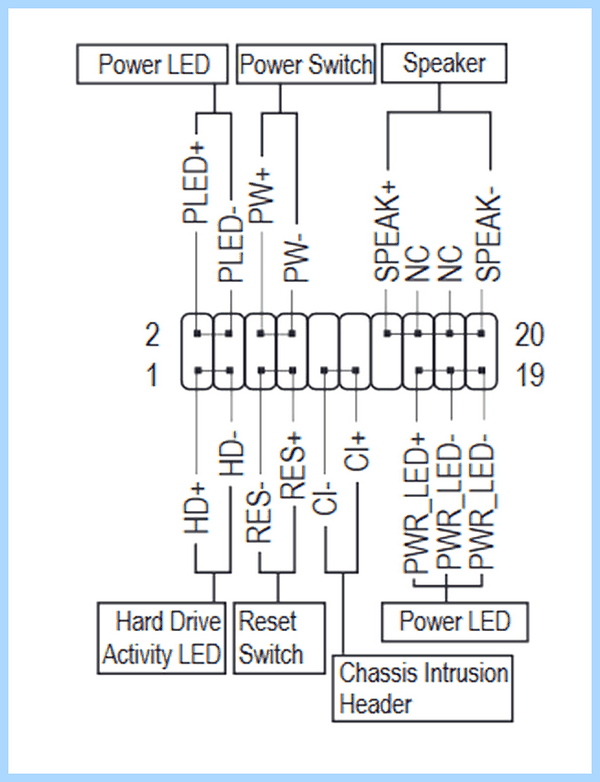

Официальная документация говорит нам все то же самое, что я рассказал и вам.

Заметьте, что рядом с названием пина стоит знак + или — . Соблюдайте полярность и подключайте только идентичные знаки. На самих штекерах указаны знаки полярности, а также знак полюса на проводе можно понять по его цвету (красный – плюс, черный – минус).

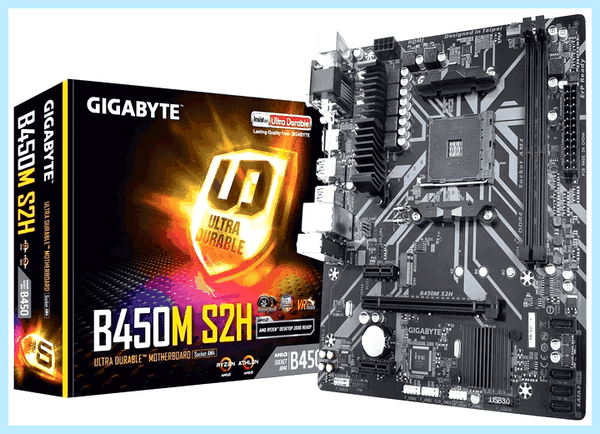

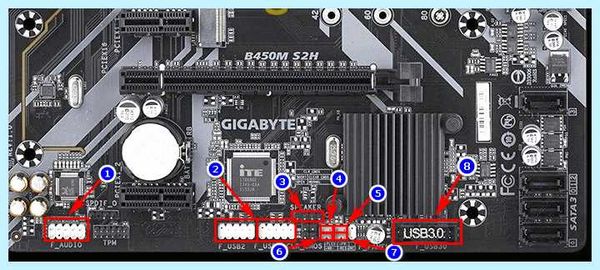

А теперь давайте для сравнения возьмем похожую, но чуть более дешевую плату от той же компании – Gigabyte B450M S2H.

Данная плата обладает меньшим количеством слотов оперативной памяти, разъемов подключения и в принципе предназначена на чуть более дешевый сегмент. Пины здесь располагаются ближе к середине, давайте рассмотрим их подробнее.

HD Audio
USB 2.0 (на плате два разъема. Если шнур один, то подключайте в любой из них)
Speaker
Power Led
Power SW
HDD Led
Reset SW
USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который присутствовал в предыдущем примере. Это не большая проблема, так как он, как уже упоминалось, не слишком распространен.

В официальной документации можем увидеть вот такую схему.

Теперь вам будет куда проще ориентироваться в системной документации, когда увидели это на примере, не так ли?

Абсолютно такие же обозначения на текстолите платы и схемы в руководстве пользователя будут выглядеть практически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть старая MSI N1996 K9N для AMD на AM2.

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.

С Уважением, автор блога Федор Лыков!

F panel распиновка kllisre

В этой статье вы узнаете, как подключить переключатель питания, сброса и светодиоды, а также аудио и USB-порты к материнской плате. Прежде чем пытаться соединить их, очень важно знать место, и полярность подключения. Для этого необходимо найти схемы в руководстве по материнской плате, которые подскажут вам точно, где находится каждый набор контактов на материнской плате или воспользоваться информацией в этой статье.

Подключение индикаторов и кнопок питания

Компьютерный корпус имеет кнопки для управления питания которые подключаются к материнской плате, и светодиоды для обозначения деятельности материнской платы. Вы должны подключить эти кнопки и индикаторы к материнской плате с помощью проводов из передней части корпуса показанные на рисунке №1, в разъеме на материнской плате (рис. №2). Надпись на материнской плате возле разъема панели показывает место подключения каждого провода и полярность каждого из них однако надписи с обозначениями присутствуют не всегда на материнской плате.

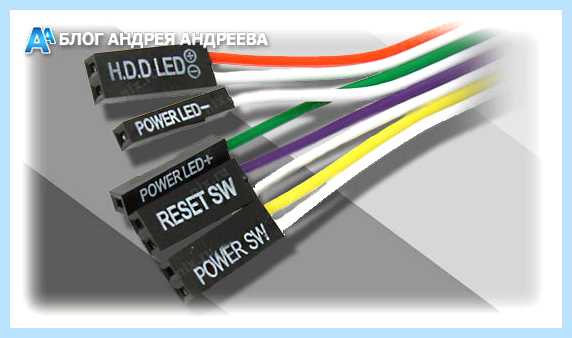

Найдите в компьютерном корпусе разъемы передней панели (см. рис. 1). Далее находим разъём на материнской плате обычно он находится внизу материнской платы, и подписан надписью PANEL1 или JFP1, он может быть в разном исполнении(см. рис. 2.0, 2.1).

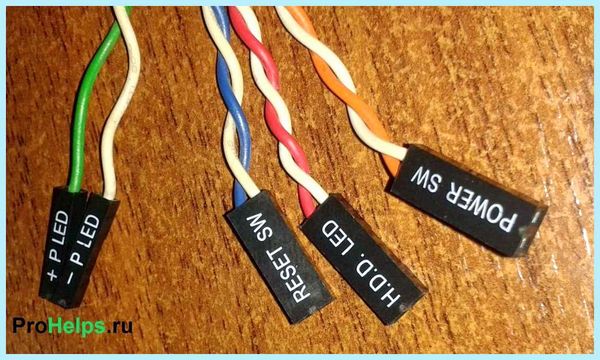

Рис. №1. Разъемы передней панели. Рис № 2.0. Разъем передней панели на материнской плате. Рис № 2.1. Разъем передней панели на материнской плате.

Группа системных кабелей, показанных на картинке №1 имеют два провода, которые имеют цветовую маркировку. Черный или белый провод это земля (GND), а провода других цветов(красный, синий, зелёный, оранжевый) это питание. Подключение осуществляется с лева на право, при подключении Все плюсовые контакты всегда будут находиться слева кроме кнопки reset, однако полярность кнопок неважна так как кнопки при нажатии замыкают контакты.

Просто установите эти провода к разъему с тем же именем на материнской плате соблюдая полярность светодиодов.

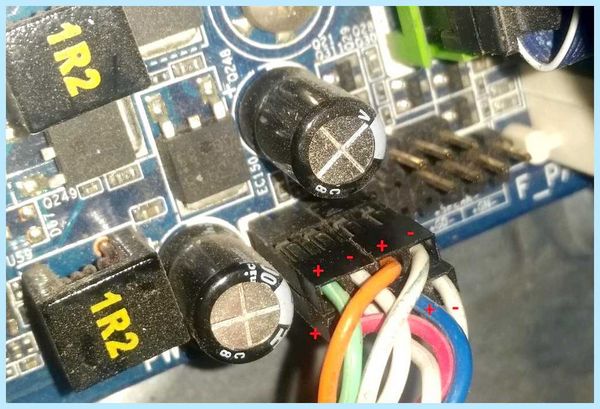

Рис № 2.2. Полярность проводов передней панели.

Ниже перечислены возможные сокращенные имена для них, которые будут записаны на самих соединителях.

PWR-SW, PW SW, PW = Кнопка питания (Power Switch)(не требуется полярность). Элемент управления кнопка питания, которая позволяет включать и выключать компьютер.

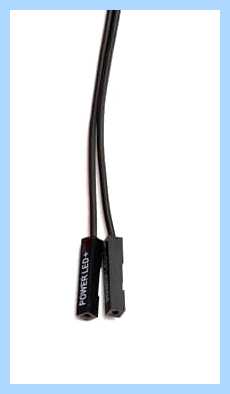

PWR-LED, P-LED, MSG = Светодиод питания (Power LED)(требуется полярность). Индикатор показывает когда компьютер включен или находится в режиме ожидания.

Как собрать компьютер самому. Подробный гайд по сборке ПК для новичков с нуля v3.0.

RES-SW, R-SW, RES = Переключатель сброса (Reset Switch) (не требуется полярность). Кнопка сброса для перезагрузки компьютера.

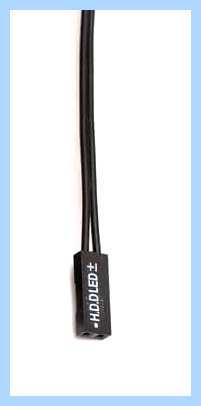

HDD-LED, HD = Светодиодный индикатор жесткого диска (Hard Disk Drive LED)(требуется полярность). Этот индикатор мигает при записи и чтении информации с жесткого диска.

SPK, SPKR, SPEAK = Внутренний динамик (Speaker)(требуется полярность), используемый для озвучивания звуковых сигналов, которые вы слышите от компьютера при загрузке.

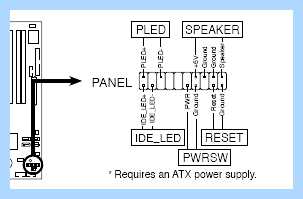

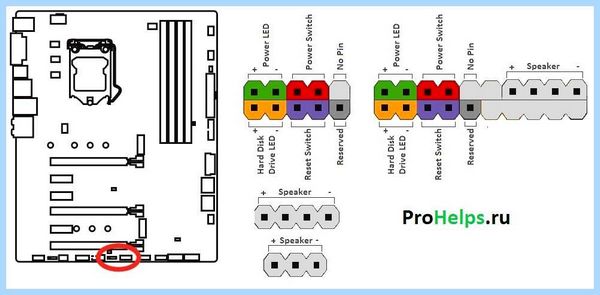

Рис № 3. Распиновка контактов передней панели на материнской плате

Подключение USB передней панели к материнской плате

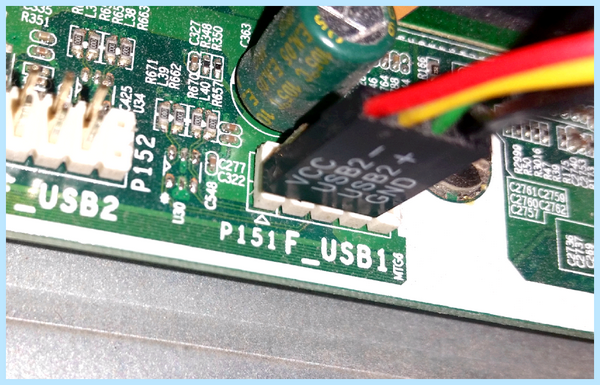

Для начала находим разъём USB на материнской плате, обычно он находится внизу материнской платы и подписан надписью F_USB или USB. Так же на каждом проводном разъеме(Рис №4.0) можно прочитать его значение, которое может быть +5V (или VCC или Power), D+, D – и GND.

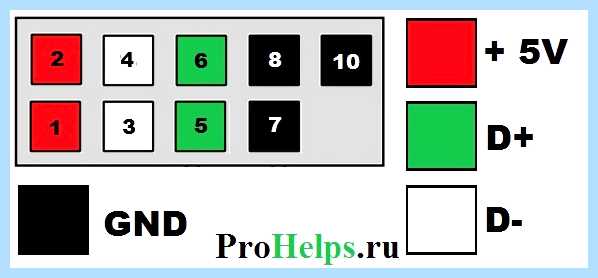

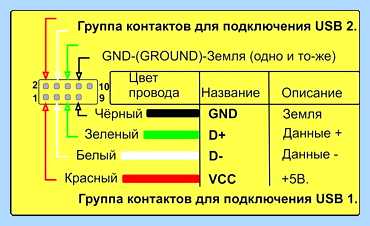

Рис № 4.0. Полярность USB.

Далее необходимо просто установить каждый из проводов (+5V, D+, D – и GND) в нужное место на материнской плате, как показано на Рис.4.2.

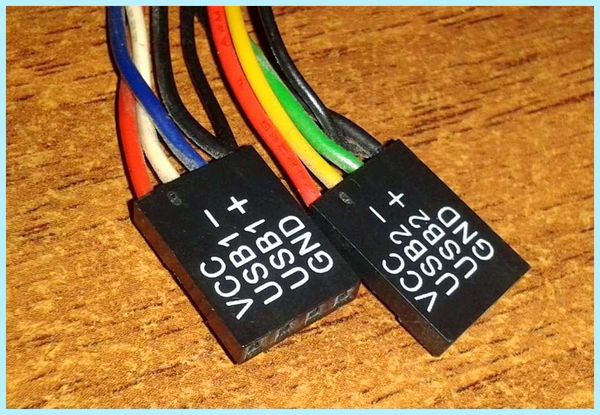

Рис №4.1. Подключение USB 2.0 передней панель к материнской плате. Рис №4.2. Подключение USB 3.0 передней панель к материнской плате. Рис №4.3. Подключение USB 2.0 к материнской плате.

Подключение аудио передней панели к материнской плате

Чтобы использовать эти разъемы, ваша материнская плата должна иметь встроенную звуковую карту (другими словами, встроенный звук). Однако установка не так проста, как кажется, и в сегодняшней колонке мы объясним, как это нужно сделать.

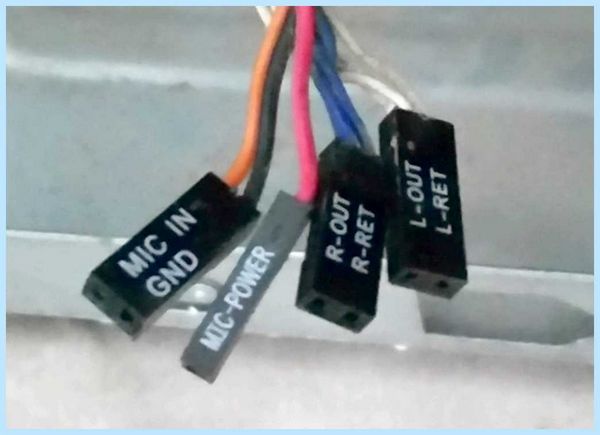

В конце каждого провода имеется небольшой черный разъем, и в этом разъеме мы можем прочитать функцию провода. Вы найдете следующие провода: Mic In (или Mic Data), Ret L, Ret R, L Out (или Ear L), R Out (или Ear R) и два Gnd (или Ground). Если вы внимательно посмотрите, то увидите провода Ret L и L Out подключены друг к другу, то же самое происходит между проводами Ret R и R Out.

Рис №5.0. Подключение аудио к материнской плате.

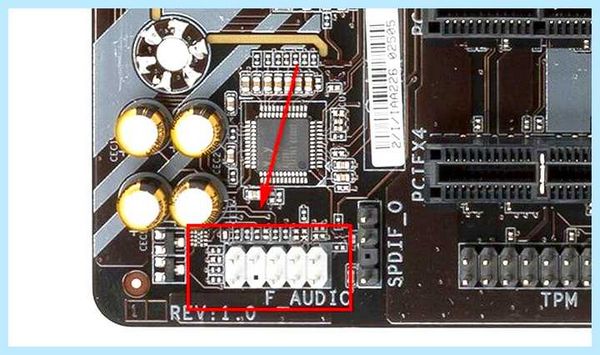

Вы должны найти место установки таких проводов в вашей материнской плате. Это место обозначается как Audio, External Audio, Ext Audio, Front Audio, F Audio, HD Audio или что-то в этом роде. Это разъем состоит из 9-контактного разъема, и есть два перемычки, которые устанавливают соединение некоторых из этих контактов. Точное положение этого разъема варьируется в зависимости от модели материнской платы.

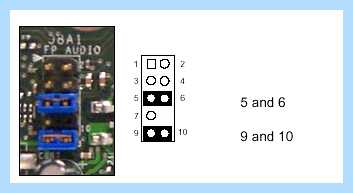

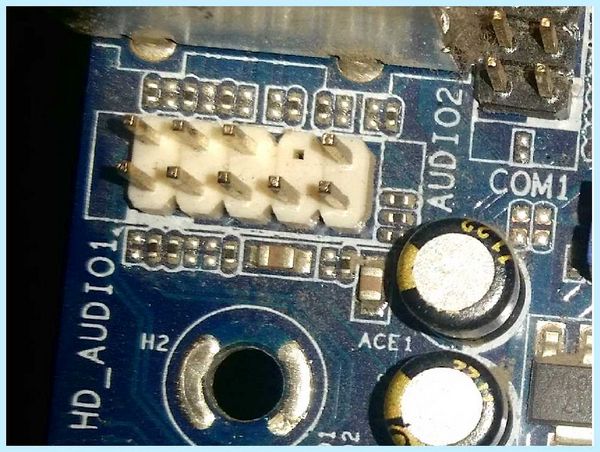

Рис №5.1. Вид штекера аудио на материнской плате.

Для установки проводов первым шагом является понимание системы нумерации штырей разъема материнской платы. В разъеме есть девять контактов, но разъем считается 10-контактным, потому что один из контактов был удален (контакт 8). Перемычки соединяют контакты 5 и 6 и 9 и 10. Поскольку имеется пространство без штифта (контакт 8), легко обнаружить нумерацию других контактов.

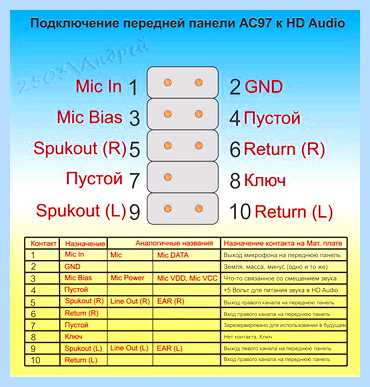

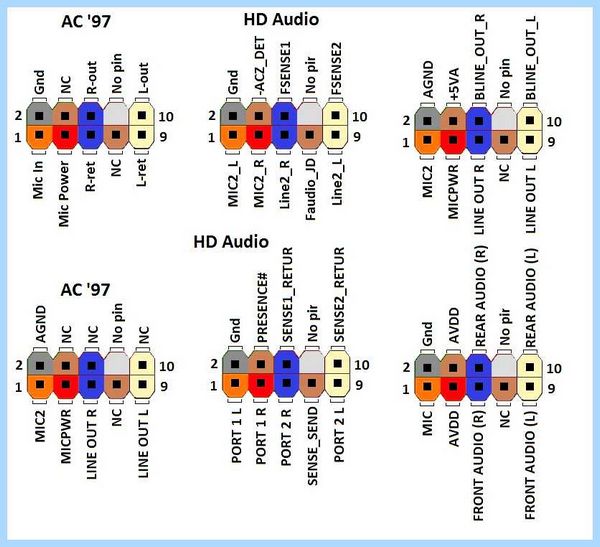

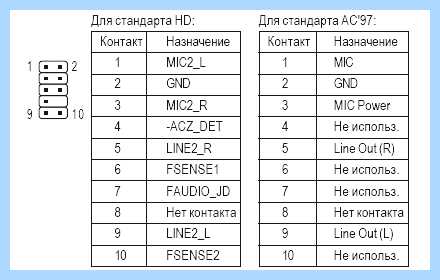

Рис №5.2. Распиновка аудио на материнской плате.

Удалите перемычки. Подключение проводов должно быть выполнено следующим образом: Mic In to pin 1; Gnd — контакты 2 и 3; R Вывести на вывод 5; Ret R для вывода 6; L Вывод на контакт 9, а Ret L — на контакт 10.

Подключение кнопок, индикаторов и разъемов передней панели корпуса. Подробная инструкция

Статья FPANEL — подключение пищалки, кнопок Power, Reset, индикаторных светодиодов

На передней панели системного блока обычно находятся кнопки питания и перезагрузки компьютера, светодиодная индикация, несколько портов USB, аудио-выходы. Всех их нужно правильно подключить к материнской плате. Это значит, что, в первую очередь, нужно не сломать и не сжечь то, что еще пока работает.

При диагностике, ремонте, сборке и разборке современных компьютеров ошибиться при подключении контактных разъемов к материнской плате достаточно сложно. Эффект стандартизации постепенно берет свое. Производители стараются унифицировать разъемы, сделав невозможным подключение, допустим проводов от внешних разъемов USB к аудио контактам.

ем не менее, ограничители (в том числе заглушки на контактах) стоят не на всех материнских платах, подписи контактов бывают очень мелкие, разъемы находятся вплотную друг к другу и ошибиться вроде бы несложно. Поэтому тем, кому лень открыть руководство по собственно материнской плате перед сборкой или подключением дополнительных устройств, есть все шансы отправиться за покупкой новой или отвозом старой на диагностику и ремонт.

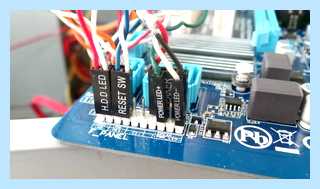

Подключение к F-панели осуществляется специальными штекерами, на которых разнесена маркировка. Выглядят они примерно так, как на картинке ниже.
Соответственно такая же маркировка, как правило, нанесена и вокруг самой панели. Ниже я приведу расшифровку надписей на проводах, подключаемых к F_PANEL

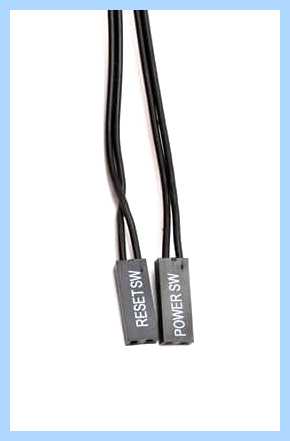

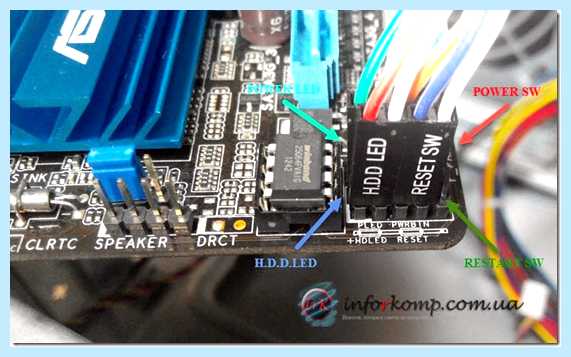

Power SW — провод кнопки электропитания (включения / выключения) компьютера;

Power LED — провод индикатора (зеленый светодиод) питания;

HDD LED — провод индикатора работы жесткого диска (обычно оранжевый или красный светодиод);

RESET SW — провод кнопки перезагрузки компьютера;

Как подключить провода передней панели системника. Как подключить фронт, корпус к материнской плате.

SPEAKER — провод пищалки или миниатюрного динамика внутри корпуса системного блока.

Этот вариант у 90% мат плат. Индикатор обращения к жесткому диску 1 — 3 контакты
Световой индикатор питания 2 — 4 контакты Очистить 5 — 7 контакты Кнопка включения питания 6 — 8 контакты Один ряд получается все четные, другой все нечетные

Ошибка, как правило заключается в том, что контакты устанавливаются, что называется против шерсти. То есть плюс на минус, а минус на плюс. Для кнопок, это как правило, не принципиально, а вот светодиоды, попросту не буду работать, а динамики, соответственно, пищать.

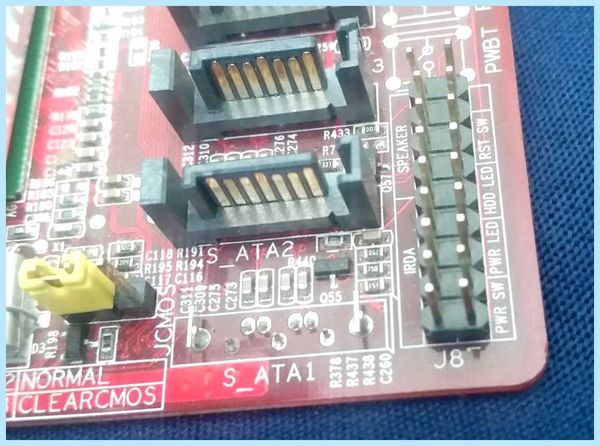

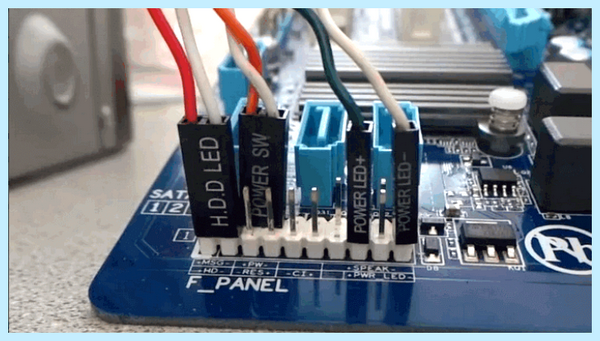

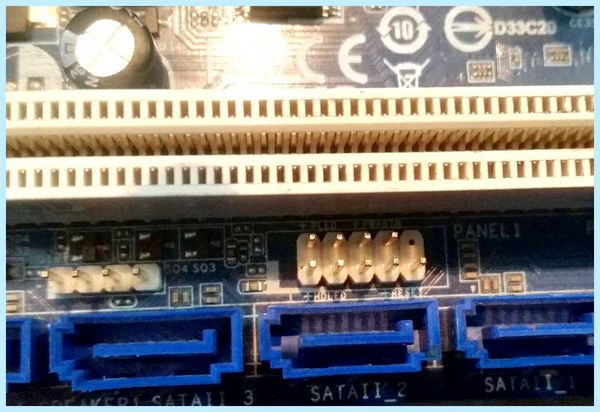

Итак. Блок контактов Front panel или сокращенно F_PANEL обычно он находится в правом нижнем углу материнской платы, хотя могут быть и исключения, но я таких пока не встречал.

Для сравнения я приводу несколько картинок с изображениями F_PANEL от различных производителей.

Front panel контактные разъемы на материнских платах: Asus, Gigabyte, MSI и Nvidia

В общим и целом все разъемы в чем-то похожи друг на друга. Я, в основном, сталкиваюсь с материнскими платами Asus и Gigabyte, при этом предпочтение отдаю последним. Они на мой взгляд — лучшее сочетание качества и цены. 10 лет назад больше пользовались платами от Intel.

Вот уже много лет выпускаются материнские платы, контактные разъемы остаются неизменными, меняется разве что дизайн и цветовая маркировка. Для удобства сервисных служб и простых пользователей практически ничего так и не было сделано. Единственный неловкий шажок сделал фирма Asus, выпустив специальный блок. На него можно, не сгибаясь в три погибели с фонариком над системным блоком, подключить все необходимые контакты и затем воткнуть его в материнскую плату. Asus q connector, ASUS Q-Design Служит для быстрого подключения кнопок фронтальной панели корпуса ( кнопа перезагрузки, кнопка питания, индикаторы питания и HDD, спикер). Все подключаем в коннектор, а потом к матери. Просто, быстро и удобно.

Комбинированный ASUS Q-connector. Q Connector USB Connector 10 Pin / System Panel Connector 20 Pin / USB Ieee1394 FireWire Connector 10 Pin. Q-Connector позволяет подключать или отключать кабели передней панели корпуса ПК за одно простое действие с помощью одного готового модуля. Этот уникальный адаптер избавляет от необходимости подключать по одному кабелю за раз, делая подключение быстрым и точным.

Почему остальные фирмы — производители не поддержали идею Asus, остается загадкой. Также остается непонятным, почему до сих пор набор одних и тех же контактов во всех корпусах всех системных блоков не приведен к единому стандарту, собственно к нет единого стандарта и для материнских плат.

Помимо F_PANEL, на материнских платах (в качестве примера приведена плата gygabyte) присутствуют еще и разъемы F_AUDIO и F_USB. Картинки разъемов приведены ниже.

Как правило, на передней панели системного блока бывают интерфейсные разъемы USB (обычно их пара штук) и порты подключения наушников/колонок и микрофона. Ошибиться с портами USB, на сегодняшний день стало практически невозможно (форма, количество расположение штырьков более менне едино для всех плат и корпусов), спасибо производителям. С AUDIO-разъемами дело обстоит не так однозначно, но мы к этому идем.

Этот стандарт используется в основном в системных платах, модемах, звуковых картах и корпусах с аудиоьрешением передней панели

Pin Signal Name Function
1 AUD_MIC Front Panel Microphone input signal Выход микрофона на переднюю панель
2 AUD_GND Ground used by Analog Audio Circuits Земля, масса, минус — как хотите
3 AUD_MIC_BIAS Microphone Power Что то связанное со смещением звука на микрофоне, надеюсь кто то более точно сообщит.
4 AUD_VCC Filtered +5 V used by Analog Audio Circuits 5 вольт питания для звука
5 AUD_FPOUT_R Right Channel Audio signal to Front Panel Выход правого канала на переднюю панель
6 AUD_RET_R Right Channel Audio signal to Return from Front Panel Вход правого канал на переднюю панель
7 HP_ON Reserved for future use to control Headphone Amplifier Зарезервировано для использования в будущем
8 KEY No Pin Бестолковый контакт
9 AUD_FPOUT_L Left Channel Audio signal to Front Panel Выход левого канала на переднюю панель
10 AUD_RET_L Left Channel Audio signal Return from Front Panel Вход левого канала на переднюю панель

Обычно мы имеем колодку или отдельные контакты с загадочными надписями:
1 MIC-VCC, 2 MIC-IN, 3 GND, 4 EAR L, 5 EAR R, 6 LINE L, 7 LINE R

По поводу звука все просто:
6 LINE L в 9 AUD_FPOUT_L
4 EAR L в 10 AUD_RET_L
7 LINE R в 5 AUD_FPOUT_R
5 EAR R в 6 AUD_RET_R

Учтите что на некоторых системных платах не будет звука при установленных драйверах если не будет джамперов на этих контактах и не подключена передняя панель:

Контакты USB

Главное не перепутать +5 и GND — это крайние контакты.
+5V также обозначается иногда как VCC, а средние DATA — и DATA + на всех новых системных платах +5 вольт располагается с краю контактной площадки, а «земля» около незадействованного контакта, как видно на картинке. На старых системных платах (первые на сокете 478 и старые сокет 370) встречается, когда один ряд перевернут на 180 градусов.

Остается лишь напомнить следующее: перед тем как начинать производить манипуляции с оборудованием — не поленитесь, найдите или скачайте из интернета “руководство по эксплуатации” материнской платы, на сегодняшний день большинство документации существует на русском языке. Так что интернет вам в помощь, особенно google.
