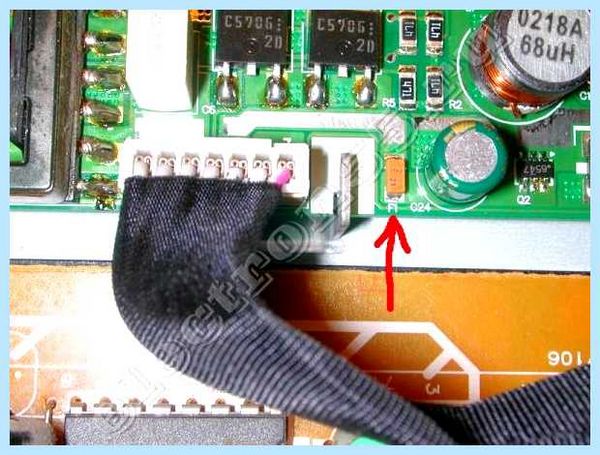

F1 на плате

Содержание

Условные графические и буквенные обозначения электрорадиоэлементов
- Оценить статью
F1 SMD маркировка
#Ремонтфлешки 128Гб. Флеш-карта не определяется.
Помогите Определить Элементы На Плате.
- Последние посетители 0 пользователей онлайн
Система обозначения варисторов
- Объявления
- Сообщения
Электромагнитные замки подключение к zf1n Came, привода CAME ati 5000, управление ZF1N, ZF1.
- Похожие статьи

В принципе пишется раздельно, но можно и так. Ми тутся ни рус jезик изучать ходимо. Просто могут не понять и не ответить. Ладно, примерно так: 32 ом — 470 мкФ, частота среза 10 Гц 120 ом — 220 мкФ, частота среза 6 Гц (по -3 дб, наверно) 4 ом — 3300 мкФ, частота среза 12 Гц (но есть один нюанс, поэтому кто-то 10000 мкФ ставит, а кто-то 15000 мкФ) з.ы.: у мну таких усей нету, и не будет, хотя нету слова нету. з.ы.2: забейте на это всё, если бабос в кармане водится, то купите себе NAD или Accuphase вкупе, ну там, с Monitor Audio или HECO (для NAD) или Martin Logan Ethos (например, под аккуфазе) и не тратьте своё время на эту фигню. А паяльник утопите в Карском море, ну или выбросите в местную гoвнянкy. И я не шучу.

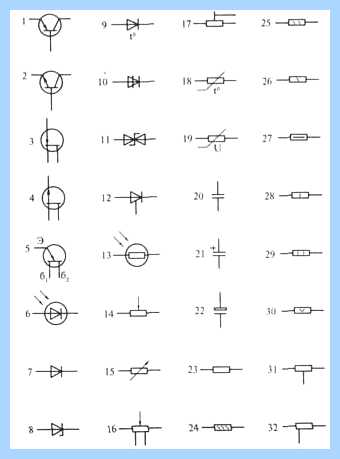

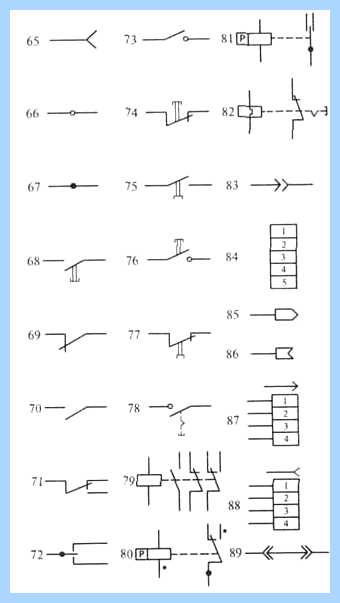

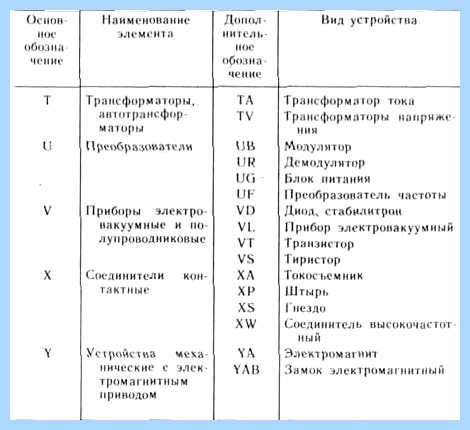

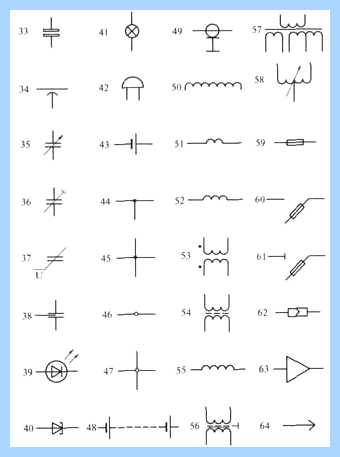

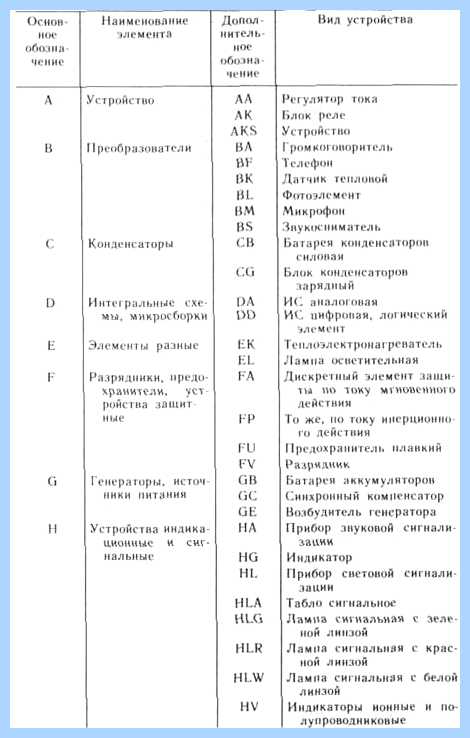

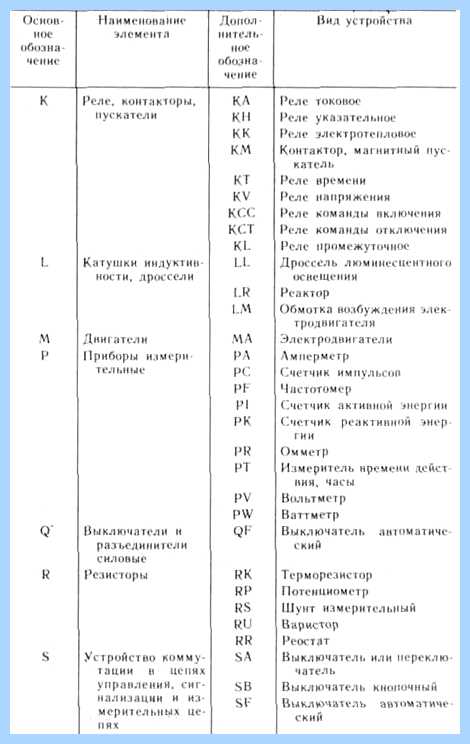

Условные графические и буквенные обозначения электрорадиоэлементов

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ. Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД. Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов. Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения. Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется. Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1. Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства. Эти сведения впервые публикуются в таком объеме. Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации 1— транзистор структуры р-n-р в корпусе, общее обозначение; 2— транзистор структуры n-р-n в корпусе, общее обозначение, 3 — транзистор полевой с p-n переходом и п каналом, 4 — транзистор полевой с p-n переходом и р каналом, 5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера, 6 — фотодиод, 7 — диод выпрямительный, 8 — стабилитрон (диод лавинный выпрямительный) односторонний, 9 — диод тепло-электрический, 10 — динистор диодный, запираемый в обратном направлении; 11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью, 12 — тиристор триодный; 13 — фоторезистор; 14 — переменный резистор, реостат, общее обозначение, 15 — переменный резистор, 16 — переменный резистор с отводами, 17 — подстроечный резистор-потенциометр; 18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева), 19 — варистор; 20 — конденсатор постоянной емкости, общее обозначение; 21 — конденсатор постоянной емкости поляризованный; 22 — конденсатор оксидный поляризованный электролитический, общее обозначение; 23 — резистор постоянный, общее обозначение; 24 — резистор постоянный с номинальной мощностью 0, 05 Вт; 25 — резистор постоянный с номинальной мощностью 0, 125 Вт, 26 — резистор постоянный с номинальной мощностью 0, 25 Вт, 27 — резистор постоянный с номинальной мощностью 0, 5 Вт, 28 — резистор постоянный с номинальной мощностью 1 Вт, 29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт, 30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт; 31 — резистор постоянный с одним симметричным дополнительным отводом; 32 — резистор постоянный с одним несимметричным дополнительным отводом; Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации 33 — конденсатор оксидный неполяризованный; 34 — конденсатор проходной (дуга обозначает корпус, внешний электрод); 35 — конденсатор переменной емкости (стрелка обозначает ротор); 36 — конденсатор подстроечный, общее обозначение; 37 — вариконд; 38 — конденсатор помехоподавляющий; 39 — светодиод; 40 — туннельный диод; 41 — лампа накаливания осветительная и сигнальная; 42 — звонок электрический; 43 — элемент гальванический или аккумуляторный; 44 — линия электрической связи с одним ответвлением; 45 — линия электрической связи с двумя ответвлениями; 46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода; 47 — четыре провода, подключенных к одной точке электрическою соединения; 48 — батарея из гальванических элементов или батарея аккумуляторная; 49 — кабель коаксиальный. Экран соединен с корпусом; 50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя; 51 — рабочая обмотка магнитного усилителя; 52 — управляющая обмотка магнитного усилителя; 53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток); 54 — трансформатор с магнитодиэлектрическим сердечником; 55 — катушка индуктивности, дроссель без магнитопровода; 56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками; 57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке; 58 — автотрансформатор однофазный с регулированием напряжения; 59 — предохранитель; 60 — предохранитель выключатель; 61 — предохранитель-разъединитель; 62 — соединение контактное разъемное; 63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи); 64 — штырь разъемного контактного соединения; Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации 65 — гнездо разъемного контактного соединения, 66 — контакт разборного соединения например с помощью зажима 67 — контакт неразборного соединения, например осуществленного пайкой 68 — выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом 69 — контакт коммутационного устройства размыкающий, общее обозначение 70 — контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный. 71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72— контакт переключающий трехпозиционный с нейтральным положением 73 — контакт замыкающий без самовозврата 74 — выключатель кнопочный нажимной с размыкающим контактом 75 — выключатель кнопочный вытяжной с замыкающим контактом 76 — выключатель кнопочный нажимной с возвратом кнопки, 77 — выключатель кнопочный вытяжной с размыкающим контактом 78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки, 79 — реле электрическое с замыкающим размыкающим и переключающим контактами, 80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением 81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением 82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки, 83 — разъемное однополюсное соединение 84 — гнездо пятипроводного контактного разъемного соединения 85 — штырь контактного разъемного коаксиального соединения 86 — гнездо контактного соединения 87 — штырь четырехпроводного соединения 88 — гнездо четырехпроводного соединения 89 — перемычка коммутационная размыкающая цепь Таблица 1.1. Буквенные обозначения элементов схем Продолжение табл.1.1

none 0

Вознаградить Я собрал 0 1

Оценить статью

Техническая грамотность

Оценить Сбросить

Средний балл статьи: 3.7 Проголосовало: 1 чел.

F1 SMD маркировка

Важно.
Символы *, =, xx в SMD маркировке, означают дополнительные сведения о радиоэлементе (номер партии, дата выпуска и т.д).
Более подробная информация о дополнительных символах содержится в даташитах

#Ремонтфлешки 128Гб. Флеш-карта не определяется.

Код SMD	Корпус	Наименование	Описание	Даташит

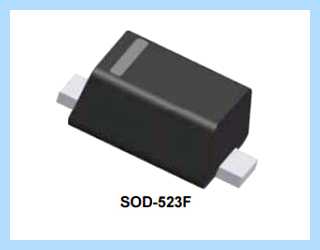

F1	SOD-523	BZX585-C2V4	Стабилитрон	Скачать
F1	SOD-123	MMSZ5236	Стабилитрон	Скачать
F1**	SOT-26	TC1073-2.5VCH713	Стабилизатор напряжения	Скачать
F10	SOT-25	MIC2514BM5	Коммутатор питания
F10	SOT-25	MIC2514YM5	Коммутатор питания
F12	SOT-23	2SC2223	NPN транзистор
F12*	SOT-23	WL2805N12	Стабилизатор напряжения	Скачать
F13	SOT-23	2SC2223	NPN транзистор
F13*	SOT-23	WL2805N13	Стабилизатор напряжения	Скачать
F14	SOT-23	2SC2223	NPN транзистор
F15	SOT-25	SP6201EM5-1-5	Стабилизатор напряжения	Скачать
F15*	SOT-23	WL2805N15	Стабилизатор напряжения	Скачать
F18	SOT-25	SP6201EM5-1-8	Стабилизатор напряжения
F18*	SOT-23	WL2805N18	Стабилизатор напряжения	Скачать
F1=**	WDFN-10 3×3	RT9018A-15GQW	Стабилизатор напряжения	Скачать
F1O	SOT-23	2SA1182	PNP транзистор
F1O	SOT-23	KSA1182	PNP транзистор
F1Y	SOT-23	2SA1182	PNP транзистор
F1Y	SOT-23	KSA1182	PNP транзистор
