Агрегация частот представляет собой объединение диапазона. Таким образом сигнал передается сразу на нескольких частотах, и вследствие этого задержка практически отсутствует и повышается скорость приема и передачи пакетов трафика. На данный момент данную технологию использует переходное поколение 4G, которое именуется как 4G+ или 4,5G.
LTE FDD и LTE TDD: описание технологий, различия и преимущества
Доступ к высокоскоростному интернету обеспечивает технология 4G. При покупке смартфона нужно обращать внимание на то, какие сети поддерживает устройство, чтобы не было трудностей со связью, если вы захотите настроить соединение по Wi-Fi или VoLTE. Стандарты LTE разработаны для обеспечения качественной связи между абонентами. За связь с базовой станцией отвечают два параметра:
- FDD – частотное разделение;
- TDD – временная дифференциация.
Характеристики сети указывают на метод разделения каналов связи для передачи и приема сигнала на сотовой вышке оператора и в смартфоне. Потоки данных нужно разделять, чтобы они не создавали друг другу помех.
Что такое LTE FDD
LTE – это стандарт высокоскоростной беспроводной сети для мобильных телефонов, планшетов и другой электроники, работающей с обменом данных. Стандарт разработан консорциумом 3GPP и несовместим с 3G, поэтому для него выделяется отдельная частота – 800, 1800 и 2600 МГц.
FDD LTE (Frequency Division Duplex) – разновидность стандарта LTE, который использует частоту для разделения потока данных. Например, устройства, на которых доступно дуплексирование с частотным разделением, принимают информацию на одной частоте, а передают на другой. Потоки данных не перемешиваются, и не создают цифровой шум, так как направляются по разным полосам. Сеть FDD работает непрерывно, отличается высокой пропускной способностью и минимальной задержкой сигнала.
Что такое LTE TDD
TDD LTE (Time Division Duplex) – последовательный вид стандарта LTE. Данные по одному каналу передаются в разные стороны не одновременно, а поочередно. Чтобы информация не перемешивалась на одной частоте, процесс приема и передачи разделен во времени. Во время работы TDD LTE базовая станция в определенный момент времени либо передает, либо принимает данные, они не движутся одновременно по разным путям. Соответственно, видна разница – пропускная способность TDD ниже, чем у FDD. В сетях часто наблюдается длительная задержка сигнала.
Повысить пропускную способность можно, если настроить технологию под конкретные задачи. Если на частоте преобладает передача данных, время потока можно увеличить. TDD задействуется только, если диапазон частот весьма ограничен, и нужно обеспечить связью большое количество людей на одной местности.
Чем отличаются LTE FDD и LTE TDD
FDD – полная дуплексная технология, которая использует высокий спектр частот, в отличие от TDD – в которой применяется только одна частота. В первом случае загружаемые и выгружаемые данные доступны всегда, во втором только в определенный промежуток времени. Для увеличения полосы пропускания трафика пространственное кодирование в FDD будет сложнее, чем в TDD.
Преимущества и недостатки данных технологий
Частотная дифференциация FDD отлично зарекомендовала себя в работе с интернетом 3G и голосовой связью GSM. Благодаря симметричному трафику передача данных во время звонка осуществляется без задержек. Дальность приема сигнала от станций достигает 10 км, за счет чего сокращается количество станций-посредников без ущерба качеству связи.
Обслуживание TDD в свою очередь обходится дешевле, так как не требует установки сложного оборудования. Технология подходит для приложений с несимметричным трафиком, например онлайн просмотр видео.
Стандарты в России
FDD используют большинство операторов сотовой связи в России. Для этого задействуются диапазоны Band 3, 7, 20 и 31. С TDD в крупных городах работают только два оператора: Мегафон и МТС в диапазоне Band 38.
Что такое LTE FDD — описание технологии, отличие от TDD
Технология 4G обеспечивает пользователей качественным и стабильным сигналом, а также позволяет получить доступ к высокоскоростному Интернету. При покупке нового девайса не все обращают внимание, какие сети поддерживает устройство. Изучение специфики работы смартфона дает понимание о том, как аппарат будет принимать сигнал от базовых станций, будут ли задержки при разговоре с использованием технологии Wi-Fi Calling или VoLTE. Чтобы абоненты смогли комфортно использовать связь, были разработаны стандарты LTE. На данный момент существует два параметра FDD и TDD. Чтобы понять принцип их работы, следует подробно разобраться в вопросе, что такое LTE FDD и TDD.
Что такое LTE FDD
Многие спрашивают FDD LTE — что это? Данный параметр означает тип передачи пакетов данных, который использует дуплексное частотное разделение. Если данный параметр применяется в смартфоне, то устройство осуществляет передачу пакетов с использованием разных частот. Для примера категория BAND 3 (band — частота), здесь для передачи пакетов используется частота 1710 МГц для приема 1810 МГц. Если брать более наглядный пример, то им может служить автодорога, разделенная на две полосы, где движение осуществляется в одном направлении.
Технология LTE FDD и TDD
К сведению! Если используется FDD, то передача и прием производятся в разных частотных диапазонах, поэтому встречные волны не создают дополнительных помех. Таким образом прием сигнала происходит без задержек, а пропускная способность существенно выше.
На данный момент большинство операторов, работающих на территории страны, применяют именно эту технологию. Это обусловлено невысокой стоимостью обслуживания и более стабильным сигналом.
Что такое LTE TDD
Также многих интересует вопрос, LTE TD — что это такое и как работает. Технология подразумевает под собой, что для передачи и приема пакетов данных используются одинаковые частоты для временного разделения. Чтобы исключить какие-либо помехи и минимизировать задержку сигнала, передача осуществляется непостоянно.
В некоторых случаях телефон или базовый сотовый ретранслятор может только принимать или передавать сигнал. Для примера можно рассмотреть стандарт BAND 30, который использует одинаковую частоту для приема и передачи радиосигнала 2600 МГц. Чтобы было более понятно, можно снова взять конкретный пример — автодорогу, где есть только одна полоса, но утром водители могут проехать только в одну сторону, а вечером в другую.
Стандарт TD LTE имеет ряд недостатков, которые обусловлены использованием только одного канала. Вследствие этого увеличивается задержка сигнала и снижается пропускная способность. Если мобильный оператор использует именно этот стандарт, то устанавливаются разные временные промежутки для передачи и приема данных (5 мс и 10 мс).
Обратите внимание! Задержка сигнала наиболее выражена, когда абонент общается с другим пользователем по VoLTE.
«Объясняем на пальцах». Что такое LTE (21.12.2017)
Данный стандарт ЛТА используется мобильными операторами только в том случае, если нет доступных частот, но при этом требуется максимальное покрытие сети. Стандарт применяется в наиболее крупных городах, где наблюдается относительно большая плотность населения. В сельской местности применение TDD LTE не имеет смысла, активных абонентов не так много, и из-за этого можно использовать большее количество частот для приема и передачи пакетов данных.
Важно! Некоторые беспроводные маршрутизаторы (роутеры) поддерживают только стандарты BAND 30, 38 и 40.
Чем отличаются LTE FDD и LTE TDD
Главным отличием FDD от TDD является скорость передачи данных:
| Стандарт связи | Скорость передачи данных | Скорость приема данных |
| FDD | 50 Мб/сек | 100 Мб/сек |
| TDD | 68 Мб/сек | 17 Мб/сек |

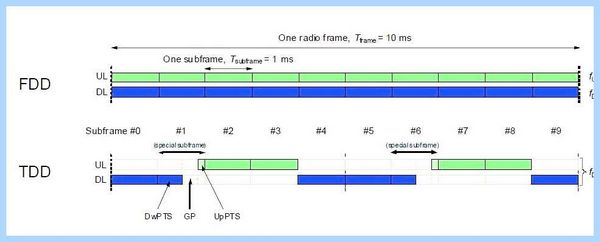

Принцип работы LTE
Сравнение характеристик технологий TDD и FDD:
| Спецификация | FDD | TDD |
| Используемый спектр радиочастот | Высокий спектр, включая разные частоты | Низкий спектр. Это может значить, что используется только одна частота |
| Технологическая сложность | Высокая | Низкая. Необходимо выделенное время для каналов Downlink и Uplink |
| Задержка сигнала | Минимальная, до 1 мс | Высокая задержка сигнала до 10 мс. Также данный параметр будет зависеть от того, какой диапазон используется для переключения между каналами TX-RX (прием/передача) |
| Диапазон частот | Может использоваться любая частота. Каких-либо ограничений не предусмотрено | Может использоваться только одна частота, которая попеременно применяется для приема и передачи данных |
| Конфигурации Download и Upload | Используется симметричная скорость передачи данных | Чаще всего применяется ассиметричная скорость передачи пакетов. Это необходимо для уменьшения задержки и увеличения скорости по каналу Downlink |
| Динамическое распределение полосы пропускания данных | Не используется, так как применяется несколько частот для Download и Upload | Реализуется для качественного распределения скорости передачи данных между несколькими пользователями, чтобы снизить задержку сигнала. Простой пример: если несколько пользователей в одно и тоже время не использует интенсивно полосу пропускания трафика, то она распределяется на остальных абонентов, тем самым, возрастает скорость. |
| Метод пространственного кодирования (используется только для увеличения полосы пропускания трафика) | Сложное кодирование сигнала для удвоения полосы пропуска трафика | Легкое пространственное кодирование |
| Пространственное фильтрование (автоматическая корректировка мощности сигнала в зависимости от местоположения пользователя) | Сложное | Легкое |
На каких частотах работают данные технологии
Технология LTE работает на разных частотных диапазонах (BAND, или бэнд). Для FDD выделяются несколько бэндов: 1, 3, 7, 20, в свою очередь для TDD — 33, 38, 40 и 44. В России мобильные операторы используют следующие:
| Диапазон | 1800 МГц | 2500 МГц | 800 МГц | 2600 МГц |
| BAND | 3 | 7 | 20 | 38/40 |
| Технология | FDD | FDD | FDD | TDD |
Секреты 4G связи на которые НАДО обращать внимание . Что такое FDD LTE и TDD LTE и в чем разница?
К сведению! Стандарт LTE FD 800 МГц применяется мобильными операторами «Мегафон», «Билайн» и «Теле2». Такое распределение актуально для крупных городов, где требуется большое сетевое покрытие. Практически все компании применяют диапазон BAND 20.
Некоторые пользователи задают вопрос, что лучше: LTE 1800 МГц или LTE 2600 МГц. Благодаря первому сигнал лучше проникает через различные препятствия, такие как бетонные или стальные стены. В свою очередь благодаря второму прием сигнала более качественный и стабильный, также не нужно использовать большое количество базовых станций, так как их дальнобойность доходить до 20 км.
Что такое агрегация частот
Агрегация частот представляет собой объединение диапазона. Таким образом сигнал передается сразу на нескольких частотах, и вследствие этого задержка практически отсутствует и повышается скорость приема и передачи пакетов трафика. На данный момент данную технологию использует переходное поколение 4G, которое именуется как 4G+ или 4,5G.
Обратите внимание! Агрегация частот позволяет устройствам производить подключение к несколькими каналам и объединять их для повышения качества сигнала и скорости интернет- соединения.
Cat 1, cat 2, cat 3, cat 4… cat 12, cat 16 и другие
Многие спрашивают, CAT 4 LTE — что это такое. Сегодня большинство моделей смартфонов использует именно CAT4, который показывает максимальную скорость обмена данными. Данная категория позволяет добиться скорости более 50 Мб/сек, но при этом должны быть соблюдены несколько условий:
- находиться в нескольких метрах от ретранслятора;
- к данной точке не должно быть подключено сторонних абонентов;
- базовая станция использует мощное оборудование;
- ретранслятор использует оптическое (ВОЛС) соединение с центром сети.
Помимо LTE CAT 4, существует еще несколько категорий:
| Категория | Скорость передачи в Мб/сек |
| CAT4 | 150 |
| CAT6 | 300 |
| CAT9 | 450 |
| CAT12 | 600 |
| CAT16 | 980 |
Что такое: Band, FDD, TDD? b1/b3/b7/b20/b38/ и т.д. Это нужно знать!
Важно! Категория CAT 4 LTE показывает информацию о том, какая скорость передачи данных поддерживается мобильным телефоном.
Преимущества и недостатки данных технологий
Преимущества и недостатки FDD:
| Плюсы | Минусы |
| Большинство мобильных операторов использует данную технологию | Близкое расположение каналов приема и передачи, поэтому нужна защитная полоса |
| Разделение сигнала позволяет улучшить скорость Интернета | Установка фильтров для ограждения частот друг от друга. Близкое расположение каналов может вызывать помехи и снижение пропускной способности |
| Пропускная способность существенно выше | Из-за того, что передача и прием производятся на разных каналах, то скорость может быть непостоянной. |
| Радиоволны могут распространяться на расстояние до 10 км |

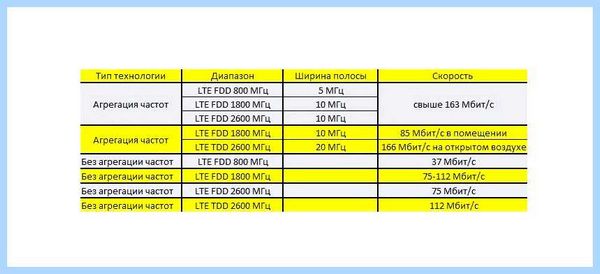

Скорость передачи данных в зависимости от агрегации частот
При использовании технологии FDD уменьшается время задержки и возрастает скорость интернет-соединения. Чтобы получить более качественный и стабильный сигнал, необходимо приобретать устройство, где имеется поддержка BAND 3 и 7, так как они работают с FDD. При использовании TDD могут наблюдаться непостоянная скорость соединения с Интернетом и нестабильный сигнал.
Стандарты LTE FDD и LTE TDD: различия и преимущества
В 4G-сетях обмен данными с базовой станцией сотового оператора возможен двумя способами: при помощи частотного разделения и временного разделения. Первый способ обозначается как FDD — аббревиатура от Frequency-division duplexing. Второй способ называется Time-division duplexing, или TDD.
LTE FDD подразумевает наличие двух разных частотных диапазонов для приема и передачи данных. Например, в наиболее популярном стандарте LTE FDD (Band 7) прием данных производится на частоте 2620–2690 МГц, а передача — на частоте 2500–2570 МГц. Благодаря использованию отдельных частотных диапазонов, загрузка и отправка данных происходит параллельно и независимо друг от друга. Другими словами, ваше мобильное устройство (смартфон, модем) слушает и говорит одновременно.
В свою очередь, LTE TDD использует один и тот же частотный диапазон и для приема, и для передачи данных. Вместо разных частотных диапазонов здесь используются временные интервалы: сначала ваше устройство передает данные базовой станции, а затем принимает. Поскольку отрезки (слоты) приема и отправки сменяют друг друга с высокой скоростью, абонентские устройства воспринимают передачу данных как непрерывную, хотя на самом деле она дискретная. Например, используемый в России стандарт LTE TDD (Band 38) задействует частотный диапазон 2570–2620 МГц.
Преимущества и недостатки LTE FDD (частотное разделение)
FDD — самый распространенный способ обмена данными в 4G-сетях. Количество сетей LTE FDD многократно превалирует над LTE TDD. Частотное разделение исторически зарекомендовало себя как надежный способ связи в 2G- и 3G-сетях, и активно внедрялось операторами сразу после появления 4G-спецификаций. К основным преимуществам LTE FDD следует отнести более высокую пропускную скорость, большую дальность действия и, как следствие, возможность сократить общее число базовых станций без потери в производительности или площади покрытия.
Недостатков, тем не менее, у технологии насчитывается немало:
- LTE FDD задействует в два раза более широкую полосу частот, чем LTE TDD. В результате оператору требуется приобрести лицензию на большее количество частот (для приема и передачи данных);
- Поскольку частоты на прием и передачу располагаются в непосредственной близости друг от друга, для их изоляции требуется промежуточная защитная полоса частот. Эта полоса частот не используется и тратится впустую;
- При проектировании устройств также требуется учитывать, что приемник и передатчик функционируют одновременно и могут влиять друг на друга. Установка дополнительных фильтров и дуплексеров, необходимых для изоляции восходящего и нисходящего каналов, также ведет к удорожанию оборудования;
- Поскольку прием и передача данных осуществляются на разных частотах, оператор не может гарантировать одинаковое качество сигнала в обоих каналах;
- На основе LTE FDD сложнее реализовать передовые технологии, такие как MIMO или «beamforming» (формирование направленного луча).
Преимущества и недостатки LTE TDD (временное разделение)
Принцип временного разделения внедряется в 4G-сетях медленно, и лишь небольшой процент операторов отдают предпочтение стандартам LTE TDD. Тем не менее, сама по себе технология является перспективной и обладает рядом важных преимуществ:
- Использование одного частотного диапазона для приема и передачи данных существенно сокращает необходимую полосу частот и позволяет использовать ее более эффективно;
- Базовые станции LTE TDD обходятся оператору дешевле, поскольку для них требуется более простое оборудование. Стоимость оборудования LTE TDD в целом ниже, чем LTE FDD;
- Принцип временного разделения позволяет эффективно перераспределять пропускную способность между каналами Uplink и Downlink, не меняя ширину выделенной частотной полосы.
В то же время принцип TDD имеет и ряд недостатков:
- Сети LTE TDD имеют более низкую пропускную способность, поскольку прием и передача происходят поочередно на одной частоте;
- Базовые станции LTE TDD имеют меньшую дальность действия. Как следствие, для покрытия определенной площади потребуется большее число базовых станций, чем при использовании LTE FDD;
- Для надежной работы LTE TDD требуется более строгая синхронизация времени и наличие защитных временных интервалов между приемом и передачей.

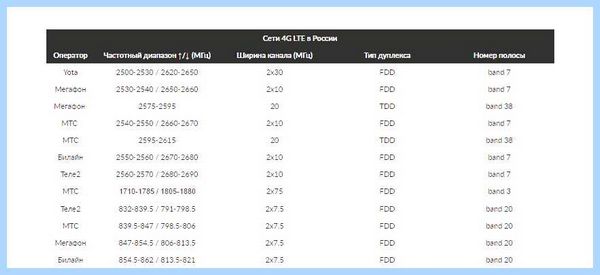

Какие стандарты LTE используются в России?
Подавляющее большинство 4G-сетей в России основаны на стандарте LTE FDD:
| Режим дуплекса | Band | Частоты на передачу (Uplink) | Частоты на прием (Downlink) |
| FDD | 1 | 1920–1980 МГц | 2110–2170 МГц |
| FDD | 3 | 1710–1785 МГц | 1805–1880 МГц |
| FDD | 7 | 2500–2570 МГц | 2620–2690 МГц |
| FDD | 8 | 880–915 МГц | 925–960 МГц |
| FDD | 20 | 832–862 МГц | 791–821 МГц |
| FDD | 31 | 452,5–457,5 МГц | 462,5–467,5 МГц |
Тем не менее, в Москве и Санкт-Петербурге операторы все чаще разворачивают станции LTE TDD Band 38 и Band 40. Диапазон 2600 МГц (B38) наиболее активно осваивают операторы МТС и МегаФон, а 2300 МГц (B40) — Tele2 (Ростелеком). Помимо столичных городов, эти стандарты могут встречаться и в других населенных пунктах России, обычно — в виде отдельных базовых станций, а не сплошного покрытия.
| Режим дуплекса | Band | Частоты на прием и передачу |
| TDD | 38 | 2570–2620 МГц |
| TDD | 40 | 2300–2400 МГц |
Оборудование для усиления LTE
Для усиления сигнала 4G с частотным разделением (LTE FDD) существуют комплекты разной мощности и производительности. Если требуется повысить качество мобильного интернета на устройствах с поддержкой WiFi (смартфонах, планшетах), мы рекомендуем использовать комплект с пассивным принципом усиления — например, Дача-Стандарт. В основе таких комплектов используется эффективная приемно-передающая антенна, подключаемая напрямую к 4G-модему.
В случае, если требуется повысить качество сигнала на сотовых устройствах без использования WiFi, следует приобрести комплект на основе активного усилителя — репитера. В большинстве случаев подойдет набор BS-4G-75-kit от отечественного завода Baltic Signal.
Решений для усиления стандартов 4G с временным разделением (LTE TDD) на рынке представлено существенно меньше и в основном они представлены наборами с пассивным усилением. Мы рекомендуем обратить внимание на роутер Huawei B315 с внешней антенной, который обеспечивает поддержку LTE TDD на частоте 2600 МГц.
Если вам требуется модем с поддержкой LTE TDD, то стоит обратить внимание на модели ZTE MF79, ZTE MF825, ZTE MF831, Huawei E392 и Huawei E8278s. Все перечисленные модели модемов (кроме бюджетного ZTE MF79) имеют разъемы для подключения внешней антенны, с помощью которой можно повысить качество и надежность мобильного соединения.
Также поддержка временного разделения широко представлена в портативных роутерах фирмы Huawei, включая E5770, E5885, E5787 и E5788. Модели E5787 и E5788 также имеют разъемы для внешней антенны, благодаря чему на их основе можно создать систему усиления 4G-интернета.
