Gpt диск что это

Содержание

Чем отличаются MBR и GPT – влияние на структуру разделов и запуск системы
Какие операционные системы поддерживают GPT
MBR или GPT – как проверить используемую схему
Мобильные устройства изнутри. Что такое GPT?
2. Структура GPT
3. Что такое GPT-раздел типа Intel?
- 3.1. Структура заголовка нового GPT-раздела.
- 3.2. Структура записи описания нового GPT-раздела
4. Заключение
GPT и MBR: Что это такое, как определить и конвертировать разметку диска
Назначение MBR и GPT разметки носителя данных
Что такое MBR на жестком диске
Что такое GPT на HDD и SSD дисках
Как определить разметку диска
Структура таблиц разделов HDD. Что такое MBR и GPT! Спец. выпуск #Halloween
Конвертация MBR в GPT и обратно
Похожие статьи про восстановление данных:

MBR, загрузочный сектор на жестком диске, который содержит информацию, имеющую решающее значение для правильной загрузки операционной системы, занимает первые 512 байт жесткого диска и хранит таблицу разделов, используемую системой – среди прочего – указывающую «активный» раздел. Когда, по самым различным причинам, информация в MBR оказывается повреждён или неправильно модифицирован, существует риск того, что он больше не сможет нормально загружать систему или системы, установленные на жестком диске.

Чем отличаются MBR и GPT – влияние на структуру разделов и запуск системы

GPT (GUID Partition Table) – это стандарт для определения таблицы разделов жесткого диска, который представляет собой эволюцию хорошо известного MBR (Master Boot Record).

GPT предлагает более гибкий механизм разбиения дисков, чем традиционная MBR, имеет несколько преимуществ и является частью стандарта EFI (Extensible Firmware Interface), целью которого является замена «старого» BIOS.

На более новых системах с UEFI (Unified Extensible Firmware Interface), «интерфейс», размещенный между операционной системой и прошивкой, заменяющей традиционный BIOS, всё чаще встречаются жесткие диски, использующие разделы GPT. Но каковы различия между MBR и GPT?

Прежде всего, MBR и GPT позволяют операционной системе или установленным операционным системам получать точную информацию о структуре диска. Хотя MBR и GPT различаются по своей внутренней архитектуре, они являются двумя элементами, которые играют одинаковую незаменимую и фундаментальную роль.

MBR, загрузочный сектор на жестком диске, который содержит информацию, имеющую решающее значение для правильной загрузки операционной системы, занимает первые 512 байт жесткого диска и хранит таблицу разделов, используемую системой – среди прочего – указывающую «активный» раздел. Когда, по самым различным причинам, информация в MBR оказывается повреждён или неправильно модифицирован, существует риск того, что он больше не сможет нормально загружать систему или системы, установленные на жестком диске.

Всё ещё широко используемый MBR родился в начале 1980-х. Несмотря на свою долговечность, MBR имеет некоторые ограничения и недостатки. Прежде всего, на диске MBR не может быть размещено более четырех основных разделов. Чтобы создать большее количество разделов, вы можете установить четвертый как расширенный раздел, а затем вставить в него больше логических подразделов. Кроме того, каждый раздел не может превышать максимальный размер 2 терабайта.

Сектор, содержащий MBR, является единственным местом памяти, где хранится вся информация о структуре жесткого диска: если его содержимое будет повреждено, запуск установленных операционных систем будет невозможен. По этой причине существует несколько программ для создания резервной копии MBR, из которой можно легко восстановиться в случае необходимости.

GPT является неотъемлемой частью стандарта UEFI (хотя он также используется в некоторых BIOS для превышения лимита в 2 терабайта на раздел) и использует «глобальные идентификаторы» (GUID) для ссылки на содержимое каждого раздела, представленного на диске.

Использование GPT позволяет, теоретически, создавать неограниченное количество разделов, даже если большинство операционных систем уменьшают их до 128.

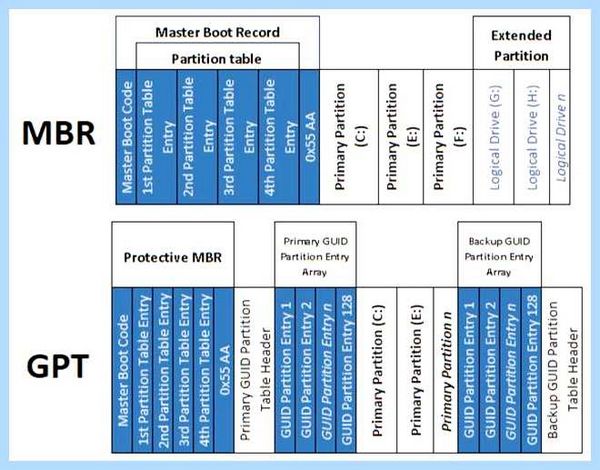

Это не единственное различие между GPT и MBR: если MBR ограничивает размер каждого раздела 2 терабайтами, GPT позволяет расширить их до невообразимых 9,44 зетабайта, то есть более 9 млрд терабайт. Однако, Windows уменьшает максимальный размер разделов GPT до 256 терабайт.

Со структурной точки зрения, GPT хранит информацию об организации диска не только в начале жесткого диска, но и в конце блока. Это важная функция (избыточность), которая позволяет восстановить правильную загрузку операционных систем в случае, если данные, хранящиеся в начальном блоке заголовка, будут повреждены по любой причине.

Серия проверок целостности содержимого заголовка GPT (контрольная сумма CRC32) позволяет немедленно обнаружить любые ошибки в заголовке и/или в таблице разделов.

GPT также использует – в качестве первого сектора жесткого диска – «защитную» MBR. Он играет важную роль, то есть позволяет традиционному BIOS загружать одну из операционных систем, установленных на жестком диске, с помощью специального загрузчика, содержащегося в начальном секторе устройства. MBR в заголовке диска также позволяет защитить его содержимое от действий устаревших утилит, которые не могут распознавать и поддерживать GPT-диски.

Какие операционные системы поддерживают GPT

В случае Windows только 64-разрядные версии операционной системы могут быть запущены из разделов GPT. Приобретая персональный компьютер или ноутбук с 64-битной Windows, весьма вероятно, что будут использоваться разделы GPT.

В Windows 7, однако, конфигурация по умолчанию всегда требует использования MBR вместо GPT.

В системах Apple Mac, основанных на платформе Intel, GPT используется по умолчанию, и установить Mac OS X (если не используются определенные трюки) на жестком диске MBR будет невозможно. Mac OS X, однако, работает на устройствах MBR.

Однако, с последними версиями различных дистрибутивов Linux проблем нет: пингвина можно установить как на MBR, так и на GPT-разделах.

MBR или GPT – как проверить используемую схему

Чтобы проверить, в Windows, используется ли MBR или GPT, вы можете открыть командную строку с правами администратора, а затем запустить утилиту diskpart.

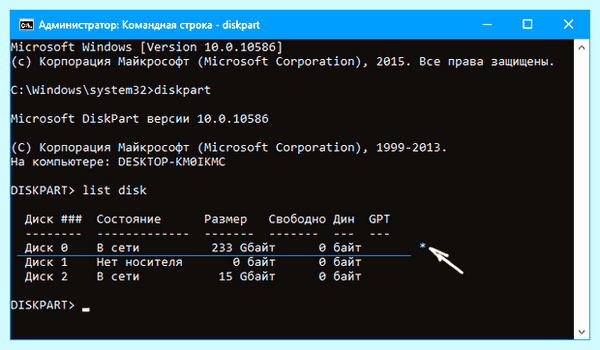

Набрав команду list disk , вы получите полный список подключенных дисков.

Столбец GPT содержит информацию, которую вы ищете. Звездочка рядом указывает на то, что используется стандарт GPT. И наоборот, отсутствие звездочки показывает, что используется MBR на соответствующем диске.

Чтобы преобразовать диск с MBR в GPT (или наоборот), вы можете ориентироваться на использование совершенно бесплатного программного обеспечения, такого как AOMEI Partition Assistant. Однако, прежде чем продолжить, необходимо сделать полную резервную копию содержимого диска.

Мобильные устройства изнутри. Что такое GPT?

Продолжаем рассматривать строение программной части (software) мобильных устройств (МУ). Сегодня поговорим об устройстве GPT-раздела памяти. Написать об этом меня побудила публикация Изучаем структуры MBR и GPT, вместо того, чтобы писать комментарии к ней. Я хотел бы не поругать или поправить автора, а дополнить вышеуказанную публикацию с уклоном в МУ.

Итак, GPT (GUID Partition Table) это:

в первую очередь название схемы разметки памяти (GPT-схема) МУ ;
затем уж название раздела памяти (GPT-раздел), где расположена физически эта схема;
ну и также название файла-образа GPT-раздела памяти (GPT-файл).

Как устроена MBR-схема разметки можно посмотреть в [1], а GPT это другой формат описания разметки памяти — GUID (GUID Partition Table). Он является частью EFI (Extensible Firmware Interface) — стандарта UEFI, используемого вместо BIOS для загрузки разделов памяти.

Переход на другой формат позволил устранить самый существенный недостаток MBR-формата — малое число разделов. Если в MBR помещалось только 4 записи с ограничением на длину раздела и его смещение из-за того, что эти параметры описывались 32-разрядными числами, то в GPT можно разместить 128 записей о разделах. Причем их параметры уже описываются в 64-разрядной системе счисления…

Для совместимости со старым стандартом загрузки (BIOS) и с целью защиты самой таблицы описания разделов памяти GPT-раздел тоже начинается с MBR, которая описывает всего один раздел — всю память МУ. Сама MBR называется теперь «защитной» (protective), т.е. PMBR. Она располагается тоже в первом секторе памяти по адресу 0х0000-0х01FF (512 байт). Поле Смещение указывает на начало заголовка GPT, а размер раздела устанавливается равным длине всей памяти устройства. Тип раздела имеет значение 0хEE (GPT-раздел).

Суть защиты GPT-раздела да и всей памяти МУ сводится к следующему. Если такой раздел откроет средство работы с MBR-схемой разметки, то оно увидит пустую неразмеченную память, состоящую только из раздела описания разметки. Соответственно, что-либо сделать с этой памятью ему не удасться.

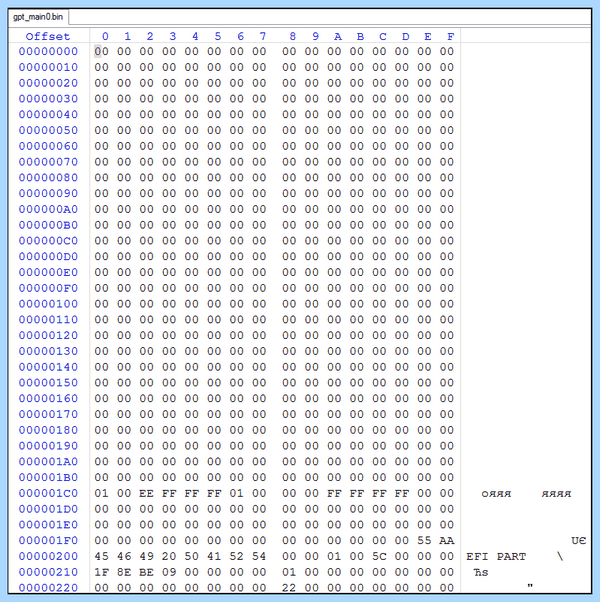

Вот как выглядит PMBR, например, от МУ .

Рис.1 «Защитная» MBR, т.е. PMBR

По адресу 0х01FE видна сигнатура MBR (0xAA55).

Перейдем к рассмотрению непосредственно структуры GPT-раздела.

2. Структура GPT

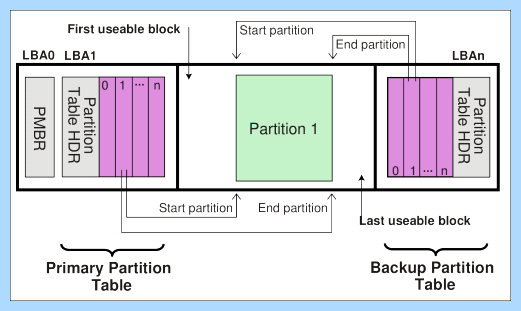

GPT-раздел состоит из PMBR, заголовка и таблицы описания разделов памяти.

Сразу за PMBR, т.е. с адреса 0х0200, располагается заголовок GPT, имеющий длину 0х5С (92) байта, но занимающий весь сектор (512 байт). Вот как он выглядит в том же МУ:

Заголовок GPT

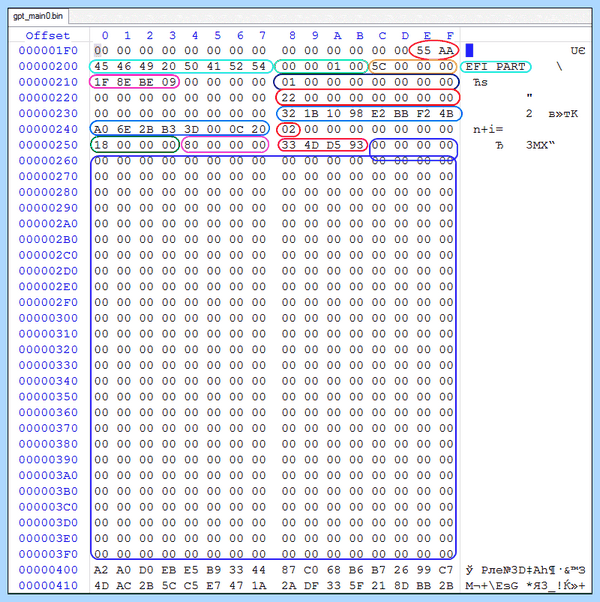

Рис.2 Заголовок GPT

Он имеет следующую структуру:

 =============================================================================== | Смещение | Имя | Длина | Значение | | байт | поля | байт | поля | |==========|=================|=======|==========================================| | 0x00 | Magic | 8 | сигнатура раздела | | 0x08 | Revision | 4 | версия GPT-раздела | | 0x0C | HeaderSize | 4 | размер заголовка в байтах | | 0x10 | HeaderCRC32 | 4 | CRC32 заголовка | | 0x14 | Reserved1 | 4 | резерв; должен быть 0 | | 0x18 | MyLBA | 8 | LBA первичного GPT-раздела | | 0x20 | AlternateLBA | 8 | LBA резервного GPT-раздела | | 0x28 | FirstUsableLBA | 8 | LBA первого сектора для использования | | 0x30 | LastUsableLBA | 8 | LBA последнего сектора для использования | | 0x38 | DiskGUID | 16 | GUID диска (памяти) | | 0x48 | PartitionsLBA | 8 | LBA первого сектора GPT | | 0x50 | NumberParts | 4 | число записей о разделах | | 0x54 | PartitionSize | 4 | размер записи о разделе в байтах | | 0x58 | PartitionsCRC32 | 4 | CRC32 таблицы записей о разделах | | 0x5C | Reserved2 | * | резерв | ===============================================================================

Поле Magic содержит строка символов «EFI PART» — 45h 46h 49h 20h 50h 41h 52h 54h, которая выделена на рис.2 бирюзовым цветом и однозначно идентифицирует GPT-раздел.

Поле Revision, выделенное зеленым цветом, содержит номер версии структуры GPT-раздела (0х00010000). Например, для GPT версии 1.0 должно быть 00h 00h 01h 00h

Поле HeaderSize, выделенное оранжевым цветом, содержит размер заголовка, выраженный в байтах. Пока это 0х0000005Ch, что означает 92 байта.

Поле HeaderCRC32, выделенное розовым цветом, содержит контрольную сумму заголовка (0x09BE8E1F), расчитанную по алгоритму CRC32. При непосредственном выполнении расчета учитываются только 92 байта, а в это поле перед расчетом заносится 0.

Следующее поле Reserved1 никак не выделено, является резервным и содержит 0.

Поле MyLBA, выделенное темно-синим цветом, содержит смещение в блоках размещения первичного GPT-раздела (0х00000001).

Поле AlternateLBA содержит смещение в блоках размещения резервного GPT-раздела. Оно не указано.

Поле FirstUsableLBA, выделенное красным цветом, содержит смещение в блоках размещения первого разрешенного для использования сектора памяти (0х00000022). Расчитывается так: LBA последнего сектора, занятого первичным GPT-разделом, + 1.

Поле LastUsableLBA содержит смещение размещения последнего сектора памяти, разрешенного для использования. Расчитывается так: LBA первого сектора резервного GPT-раздела — 1. Оно не указано.

Поле DiskGUID, выделенное голубым цветом, содержит GUID прошивки.

Поле PartitionsLBA, выделенное красным цветом, содержит смещение начала GPT. В первичном всегда равен 2, а в резервном равен LastUsableLBA.

Поле NumberParts, выделенное ярко-зеленым цветом, содержит размер таблицы описания разделов, т.е. число записей о разделах (0х00000018).

Поле PartitionSize, выделенное розовым цветом, содержит размер одной записи о разделе в байтах. Согласно UEFI Specification размер записи фиксирован и составляет 128 байт или 0х00000080.

Поле PartitionsCRC, выделенное красным цветом, содержит контрольную сумму таблицы описания разделов (0x93D54D33), расчитанную по алгоритму CRC32. При выполнении расчета учитываются все байты, начиная с PartitionsLBA и до FirstUsableLBA.

Поле Reserved2 содержит резервное поле. Содержит 0 до конца сектора, т.е. 420 байт для сектора размером 512 байт.

Непосредственно сразу за заголовком, начиная с адреса 0х400, располагается таблица описания разделов, содержащая записи о каждом разделе памяти, включая и сам раздел разметки. Вот как она выглядит:

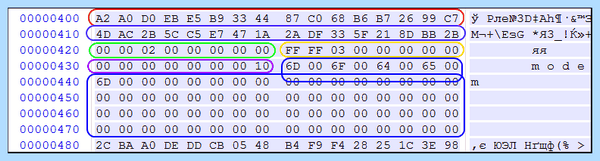

Рис.3 Таблица описания разделов

Каждая запись размером 128 байт имеет следующую структуру:

 ==================================================================================== | Смещение | Длина, | Имя | Значение | | байт | байт | поля | поля | |===========|========|=====================|=========================================| | 0 | 0x00 | 16 | PartitionTypeGUID | GUID типа раздела | | 16 | 0x10 | 16 | UniquePartitionGUID | GUID раздела | | 32 | 0x20 | 8 | StartingLBA | LBA первого сектора размещения раздела | | 40 | 0x24 | 8 | EndingLBA | последний LBA сектор размещения раздела | | 48 | 0x30 | 8 | Attributes | атрибуты раздела | | 56 | 0x38 | 72 | PartitionName | строка из имени раздела | ====================================================================================

Поле PartitionTypeGUID, выделенное красным цветом, содержит GUID типа раздела, который определяет файловую систему, используемую для хранения данных в этом разделе. Каждая файловая система получает свой GUID, однозначно её идентифицирующий. Стандарт UEFI жестко определяет только следующие GUID типов разделов:

 ============================================================================= | Значение GUID | Описание | |======================================|======================================| | 00000000-0000-0000-0000-000000000000 | Неиспользуемый раздел | | C12A7328-F81F-11d2-BA4B-00A0C93EC93B | Системный раздел UEFI | | 024DEE41-33E7-11d3-9D69-0008C781F39F | Раздел, содержащий традиционную MBR | =============================================================================

Поставщикам ОС (vendors) нужно генерировать свой собственный GUID типа раздела, чтобы идентифицировать их. Некоторые известные GUID можно посмотреть в [3].

При записи в память или в файл-образ значение GUID записывается в другом порядке. Например, GUID системного раздела EFI имеет следующий вид: C12A7328-F81F-11D2-BA4B-00A0C93EC93B. Порядок записи байтов в написаниях GUID является little-endian, причем задом наперед пишутся байты только в первых трех блоках. Для приведенного выше GUID запись в таблице разделов будет иметь такой вид:

28 73 2A C1 1F F8 D2 11 BA 4B 00 A0 C9 3E C9 3B

Поле UniquePartitionGUID, выделенное синим цветом, содержит GUID раздела. Является уникальным идентификатором раздела, поэтому создается каждый раз, когда создается раздел.

Поле StartingLBA, выделенное зеленым цветом, содержит смещение в блоках на первый сектор раздела (0x00020000).

Поле EndingLBA, выделенное оранжевым цветом, содержит смещение на последний сектор раздела (0x0003FFFF). При этом размер раздела (PartitionSize) определяется по формуле

 PartitionSize = EndingLBA - StartingLBA + 1

Поле Attributes, выделенное фиолетовымым цветом, содержит атрибуты (флаги) раздела. 8 байт (64 бита) флагов распределены следующим образом. Биты с 0 по 47 (48 шт.) отведены под общие атрибуты типов разделов, а остальные 16 битов (с 48 по 63) описывают конкретный раздел.

Вот небольшое описание этих битов:

 ================================================ | Бит | Значение | |======|=========================================| | 0 | системный раздел | | 1 | EFI игнорирует содержимое этого раздела | | 2-47 | Зарезервировано для нужд UEFI | | ---- | | | 60 | Read-only (только для чтения) | | 61 | Теневая копия другого раздела | | 62 | Hidden (скрытый) | | 63 | автоматически не монтируется | ================================================

Поле PartitionName, выделенное синим цветом, содержит метку раздела («modem»), содержащую строку текста с завершающим нулем числом не более 36 символов, выраженную в кодировке UTF-16LE.

Все, что такое GPT мы уже знаем, только это стандартная структура GPT-раздела. Оказывается, имеется и модификация…

Т.к. я обнаружил GPT-раздел другой структуры при работе с МУ на основе чипа Intel, то я и назвал ее GPT-раздел типа Intel.

3. Что такое GPT-раздел типа Intel?

Прошивка новых мобильных устройств (МУ) Lenovo, выполненных на основе чипов Intel, имеет Gpt-схему разметки памяти, но структура самого Gpt-файла отличается от стандартной, описанной в [1]. Это касается, например, устройств YOGA BOOK YB1-X90.

По сравнению со стандартной структурой Intel-тип сокращен до максимума:

из заголовка убраны Guid, контрольные суммы, смещения всех разделов, кроме саамого первого и все стандартные значения или пустые, например, размер записи параметров раздела, размещение Primary и Backup таблиц;
из описания параметров раздела удалены атрибуты, а смещения первого и последнего блока заменены на размер раздела.

GPT-раздел, как и стандартный, состоит из:

заголовка;
таблицы описания параметров разделов.

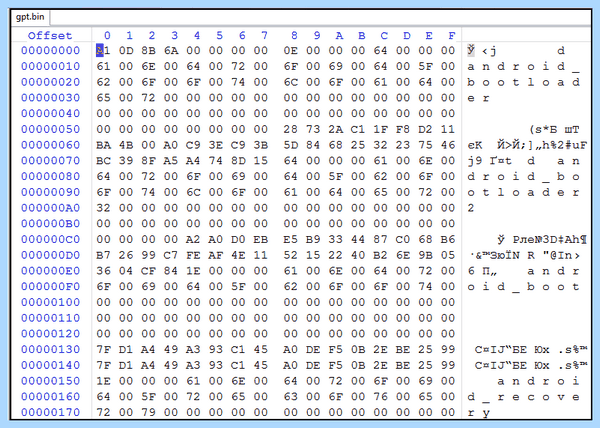

Рис.4 Строение Gpt-файла Intel-типа

Рассмотрим строение заголовка.

3.1. Структура заголовка нового GPT-раздела.

Заголовок имеет размер всего 12 (0x0C) байт (против 512 в стандартном варианте):

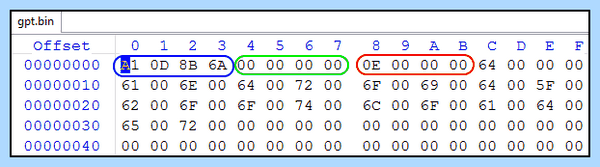

Рис.5 Заголовок Gpt-файла Intel-типа

и содержит следующие поля:

 ============================================================= | № | Смещение | Имя | Размер | Значение поля | | п/п | поля | поля | байт | | |=============================================================| | 1 | 0x00 | Magic | 4 | Сигнатура файла | | 2 | 0x04 | StartLba | 4 | Смещение первого раздела | | 3 | 0x08 | Number | 4 | Число разделов памяти | =============================================================

Поле Magic, отмеченное синим цветом, содержит число 0х6А8В0DA1, идентифицирующее образ GPT-раздела Intel-типа.

Поле StartLba, отмеченное красным цветом, содержит значение смещения размещения первого раздела памяти.

Поле Number, отмеченное зеленым цветом, содержит общее число разделов памяти, т.е. число записей таблицы описания разделов. Сама таблица расположена сразу после заголовка.

3.2. Структура записи описания нового GPT-раздела

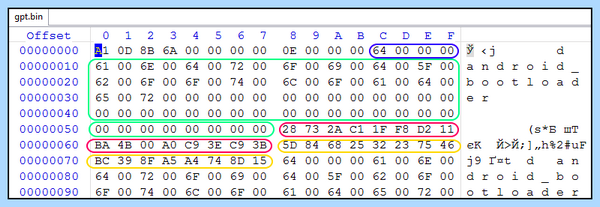

Таблица описания разделов содержит записи, содержащие параметры каждого раздела памяти. Число записей равно числу разделов, а окончание таблицы ничем не отмечается.

Каждая запись имеет размер 108 (0x6C) байт, тогда как по UEFI она содержала 128 байт. Вот как выглядит запись описания раздела нового формата:

Рис.6 Запись описания раздела

и содержит следующие поля, описывающие параметры раздела:

 ============================================================= | № | Смещение | Имя | Размер | Значение поля | | п/п | поля | поля | байт | | |=============================================================| | 1 | 0x00 | Size | 4 | Размер раздела | | 2 | 0x04 | Label | 72 | метка раздела | | 3 | 0x4C | GuidType | 16 | GUID типа раздела | | 3 | 0x5C | GuidPartition | 16 | GUID раздела | =============================================================

Поле Size, выделенное на рис.6 синим цветом, содержит размер раздела, выраженный в Мб (1024 * 1024 = 1048576 байт).

Поле Label, выделенное на рис.6 красным цветом, содержит метку раздела, т.е. имя раздела, выраженное в кодировке UTF-16.

Поле GuidType, выделенное на рис.6 зеленым цветом, содержит GUID типа раздела.

Поле GuidPartition, выделенное на рис.6 желтым цветом, содержит GUID самого раздела.

4. Заключение

Изучив строение GPT-раздела разметки памяти МУ, можно приступить и к практическим занятиям.

В следующих публикациях я поделюсь опытом переразметки памяти МУ, выполненного по GPT-схеме.

GPT и MBR: Что это такое, как определить и конвертировать разметку диска

Простыми словами о сложном — что такое MBR и GPT, как работают разметки и как преобразовать одну в другую? Обо всем этом подробно вы можете узнать в нашей статье.

Содержание статьи:

Назначение MBR и GPT разметки носителя данных
Что такое MBR на жестком диске
Что такое GPT на HDD и SSD дисках
Как определить разметку диска
Конвертация MBR в GPT и обратно

Назначение MBR и GPT разметки носителя данных

MBR (Master Boot Record) и GPT (GUID Partition Table) представляют собой два разных способа хранения информации о разделах на жестком диске. Данная информация включает в себя как сведения о принципе работы накопителей, так и определяет какой раздел станет загрузочным для системы.

Перед тем как приступать к работе с Windows и выбирать предложенный раздел по умолчанию, стоит взвесить все за и против. Стандартный вариант не всегда может стать оптимальным.

В этой статье мы разберем что из себя представляют разметки GPT и MBR, какая из них лучше, приведем способ определения уже существующих разметок и как их изменить на более подходящие.

Что такое MBR на жестком диске

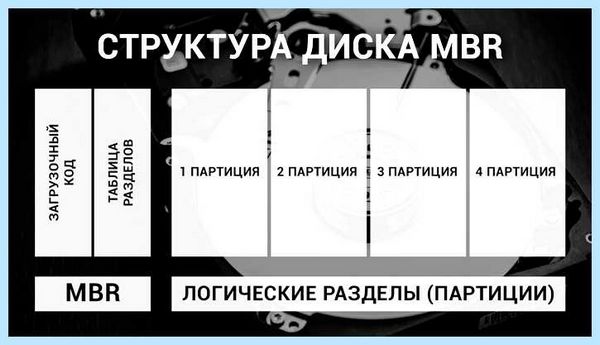

Главная загрузочная запись (Master Boot Record, MBR) — представляет собой код и набор данных, необходимый для последующей загрузки операционной системы. Применялась с 1983 года вплоть до введения в эксплуатацию UEFI схемы GPT в 2010-м году.

Как вы помните, ранее в ходу были компьютеры с операционной системой, которая поддерживала только 32-битный формат. При запуске этих машин, первым в работу вступает BIOS (MBR использует версию Legacy) и далее происходит выбор устройства, с которого будет произведен последующий запуск. Это может быть дискета, жесткий диск или любой указанный в настройках сетевой ресурс. В случае же, если в компьютере установлен только один раздел, выбор будет однозначен и загрузка произойдет только с единственного уникального устройства.

Master Boot Record работает с дисками размером до 2 Тб и не поддерживает носители, превышающие этот порог. Кроме того, MBR поддерживает только до 4 основных разделов. Если вам нужно больше, придется один из основных блоков сделать расширенным. Это приведет к потере одного из разделов, который сольется с основным, выбранным вами.

Legacy BIOS, с которым работает MBR, характеризуется следующими особенностями:

Драйверы загружаются при старте операционной системы после загрузки самого BIOS.
Все подключенные устройства запускаются в порядке очереди.
Может быть создано только 4 логических раздела размером до 2 Тб.

В 2020 году Master Boot Record морально устарел и не подходит для использования на современных компьютерах. Почти все они используют GPT.

Что такое GPT на HDD и SSD дисках

Понятие GPT состоит из трех сокращенных слов — GUID Partition Table. Согласно Википедии, GPT — это стандарт формата размещения таблиц разделов на физическом жестком диске. Он является частью расширяемого микропрограммного интерфейса (Unified Extensible Firmware Interface, UEFI) — стандарта, предложенного Intel на замену BIOS. Таким образом, GUID Partition Table — это новое поколение разметок дисков, пришедшее на смену устаревшей MBR.

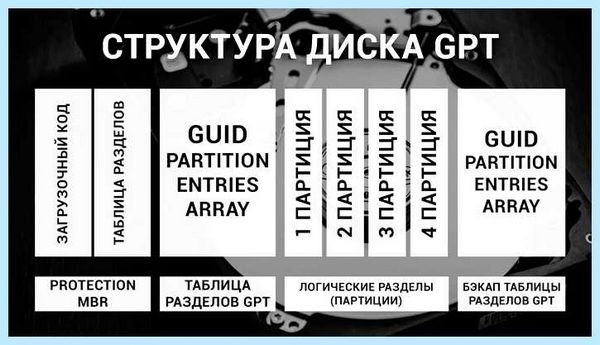

Диск GPT состоит из трех частей:

Первичная таблица разделов.
Содержит защитную разметку MBR, заголовок GPT и таблицу разделов, которая нужна системе для загрузки информации и доступа к логическим разделам.
Обычные разделы данных.
Это физическое место, где хранятся ваши данные и личные файлы.
Резервная таблица разделов.
Область для диска GPT, в которой хранится информация о резервном копировании для таблицы заголовков и разделов GPT. Используется в случае потери или повреждения первичной таблицы.

В GPT больше не используется привычный нам BIOS. Данное “предзагрузочное” состояние по прежнему продолжают так именовать, по памяти, но официально оно имеет совершенно другое название — UEFI. И оно имеет существенные отличия, в сравнении с предшественником:

Прежде всего, это совершенно новая разметка, никак не относящаяся к старой MBR и BIOS.
Позволяет создавать неограниченное количество разделов любого объема.
Обладает более высокой скоростью загрузки, особенно при использовании нескольких объемных жестких дисков.
Драйверы загружаются одновременно с UEFI и затем переходят под управление операционной системы.
Присутствует Secure Boot — система, обеспечивающая безопасность загрузки Windows.
Поддерживает улучшенный графический интерфейс.

На сегодняшний день, GUID Partition Table является единственной подходящей разметкой для полноценной работы компьютера. Работает разметка только в сочетании с UEFI, в то время как MBR кооперирует только с Legacy BIOS.

Как определить разметку диска

Определить разметку жесткого диска или твердотельного накопителя довольно просто. Для этого нужно воспользоваться утилитой “Управление дисками” или же командной строкой. Начнем мы с самого простого.

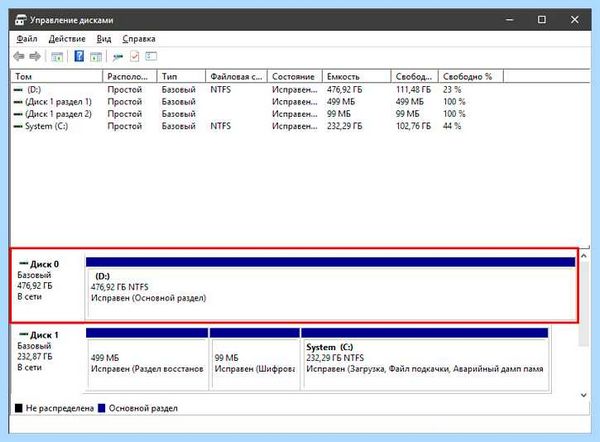

Определение разметки с помощью утилиты “Управление дисками”

1. Щелкните правой кнопкой мыши по меню пуск или используйте комбинацию клавиш Windows + X.

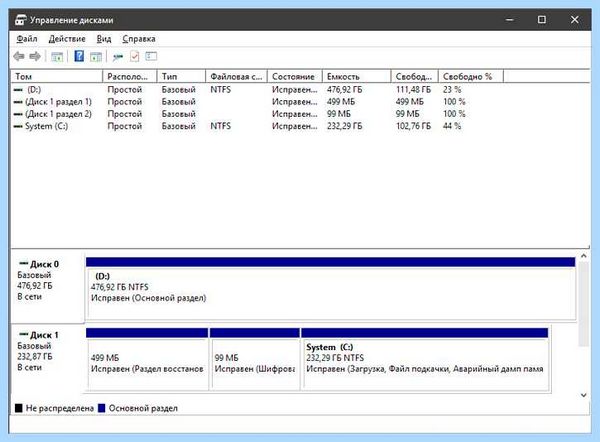

2. Откройте утилиту Управление дисками.

3. В новом окне вы увидите полный список подключенных устройств, который включает в себя как физические диски, так и их логические разделы.

Структура таблиц разделов HDD. Что такое MBR и GPT! Спец. выпуск #Halloween

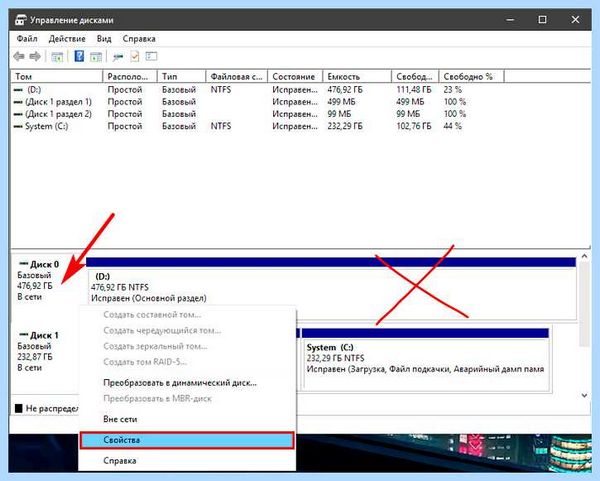

4. Далее нужно открыть свойства диска. Но не торопитесь кликать по физическим и логическим разделам (в верхней части окна). Через них нельзя получить доступ к нужной информации. Вместо этого обратите внимание на нижнюю часть и выберите нужный физический диск.

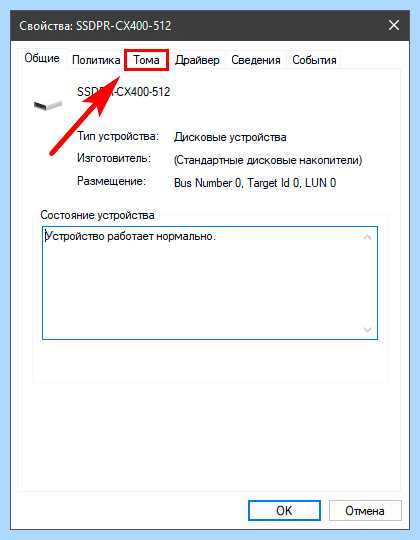

5. Щелкните по диску правой кнопкой мыши и откройте Свойства.

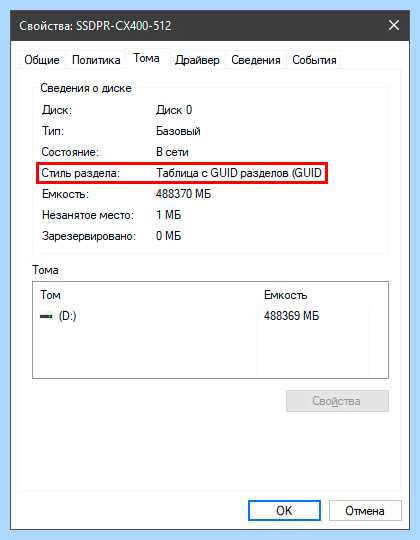

6. В новом окне найдите вкладку Тома и кликните по ней.

7. Обратите внимание на блок Стиль раздела. Он содержит информацию о разметке вашего диска. В нашем случае это Таблица GUID.

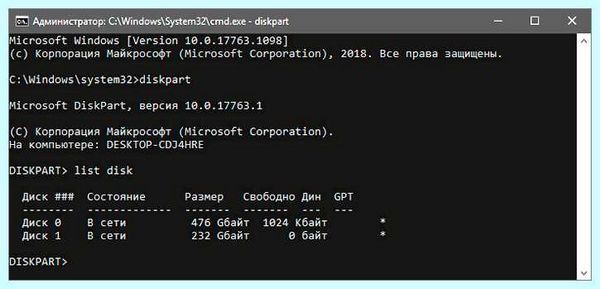

Определение разметки с помощью командной строки

Второй способ определить разметку жесткого диска — использование командной строки. Он менее удобен и требует знания вводимых команд. Тем не менее, результативность способа от этого не страдает.

1. Откройте командную строку от имени администратора.

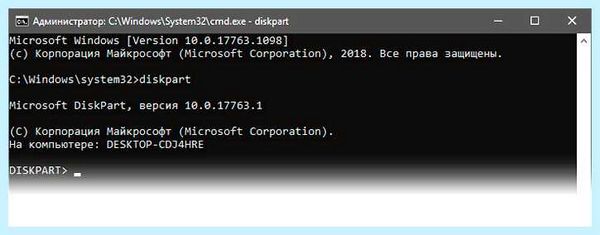

2. Введите команду diskpart и нажмите Enter.

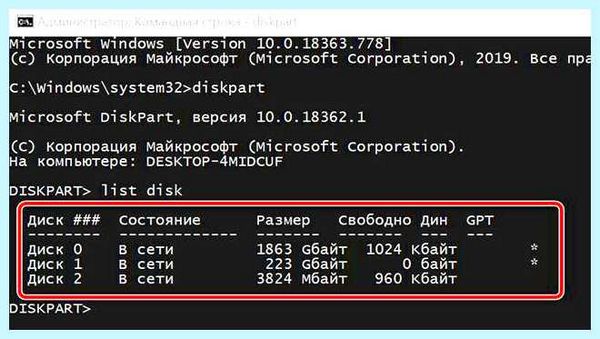

3. Далее введите команду list disk.

4. Обратите внимание на представленный список дисков. Если ваше устройство работает с разметкой GPT, оно будет отмечено символом “*” (звездочкой). Иногда индикатор может смещаться в сторону.

Конвертация MBR в GPT и обратно

Чтобы преобразовать MBR диск в GPT или GPT в MBR, вам понадобится вайпнуть его содержимое. То есть удалить. Поэтому рекомендую сначала сделать бэкап важных файлов и трижды все перепроверить, прежде чем приступать к конвертации. В процессе преобразования, описанном ниже, диск сотрет всю информацию на диске, включая файлы и таблицы раздела, а затем восстановится с обновленной разметкой.

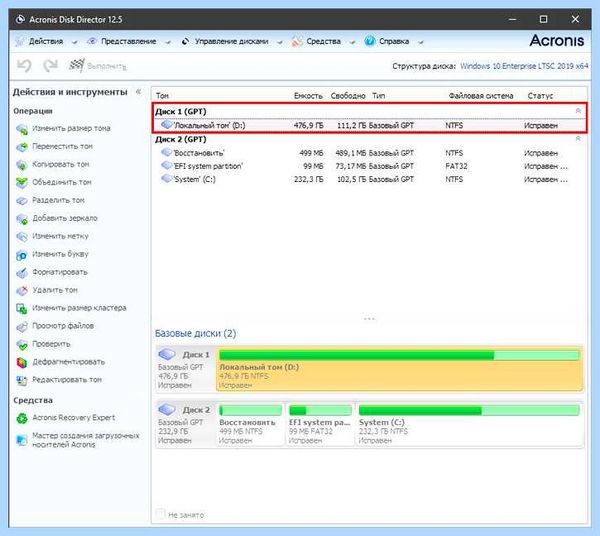

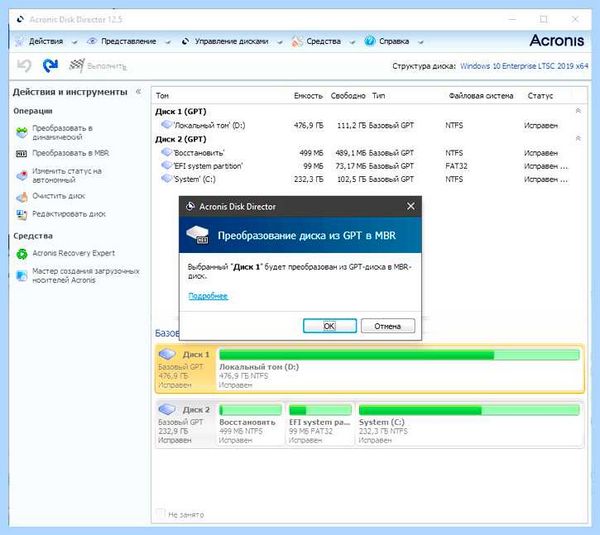

Для того чтобы преобразовать один тип разметки в другой, рекомендуем скачать и установить приложение Acronis Disk Director.

1. Запустите приложение.

2. Выберите диск, который нужно преобразовать.

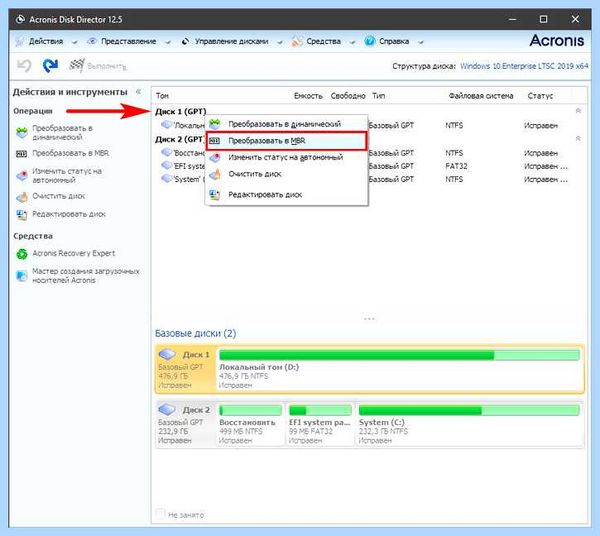

3. Щелкните по номеру диска и выберите действие Преобразовать в MBR/GPT. Обратите внимание! Кликать нужно именно по нумерации диска, а не по его названию или букве.

4. Подтвердите действие. Не переживайте, данный процесс работы проходит в режиме “подготовки”. Если вы передумаете, предварительные настройки перед запуском конвертации можно отменить и диск не перенесет какие-либо изменения.

5. Щелкните по клавише Применить ожидающие операции и дождитесь завершения процесса преобразования. Это отнимет не больше пары минут.

Одна технология смещает другую. Так было и всегда будет. Раньше и MBR казалось чем-то невероятным, но не так давно GPT практически вытеснил своего предшественника из конкурентов и занял лидирующую позицию в списке доступных пользователю разметок. Может быть в ближайшие годы мы увидим что-то новое.
