Подключение устройств SATA – что важно знать о типах кабелей SATA

Кабели SATA в различных целях и приложениях весьма эффективны для подключения дисков к материнской плате вашего компьютера.

Однако, кабели SATA имеют разные конструкции и спецификации, которые подходят для разных приложений. Скорости кабелей SATA также варьируются от поколения к поколению.

И хотя кабели SATA довольно универсальны, определить разницу между различными типами может быть непросто, особенно если вы не работаете с такими кабелями ежедневно.

В этом руководстве мы познакомим вас с различными типами кабелей SATA, которые существуют, чтобы вам было легче понять, как они работают.

Что такое кабели SATA

Кабели Serial Advanced Technology Att представляют собой специальные типы кабелей, которые используются для подключения нескольких типов накопителей (оптических дисков, жёстких дисков, твердотельных накопителей) к материнской плате.

Технология восходит к началу 2000-х годов. Он был представлен для замены старых кабелей, известных как кабели PATA.

Очевидно, что кабели SATA быстрее, чем старые кабели PATA.

В отличие от кабелей PATA, кабели SATA можно отсоединять или подключать к материнской плате компьютера, пока на компьютере всё ещё выполняется процесс, – что известно как горячая замена.

Версии SATA

Кабели SATA доступны в разных версиях; каждое поколение рассчитано на разные скорости и характеристики.

Пропускная способность и скорость передачи данных улучшались с каждым поколением.

SATA I – это интерфейс первого поколения, работающий на скорости 1,5 Гбит/с с максимальной пропускной способностью 150 МБ/с.
SATA II – это интерфейс второго поколения, работающий на скорости 3 Гбит/с. Максимальная пропускная способность SATA II составляет 300 МБ/с.
SATA III – это интерфейс третьего поколения со скоростью передачи данных 6 Гбит/с и пропускной способностью 600 МБ/с.

Последнее поколение совместимо с предыдущими поколениями благодаря обратной совместимости.

Примечание. Гбит/с (Гигабит в секунду) можно легко спутать с ГБ/с (Гигабайт в секунду). 8 бит равны одному байту.

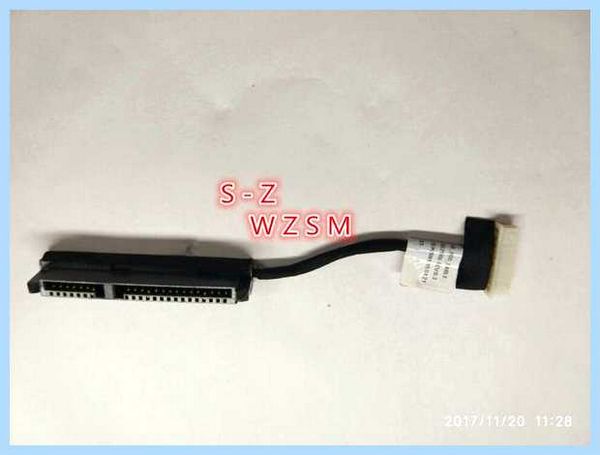

Два основных типа кабелей SATA

Существует два основных типа кабелей SATA:

Силовые кабели SATA
Кабели SATA для передачи данных

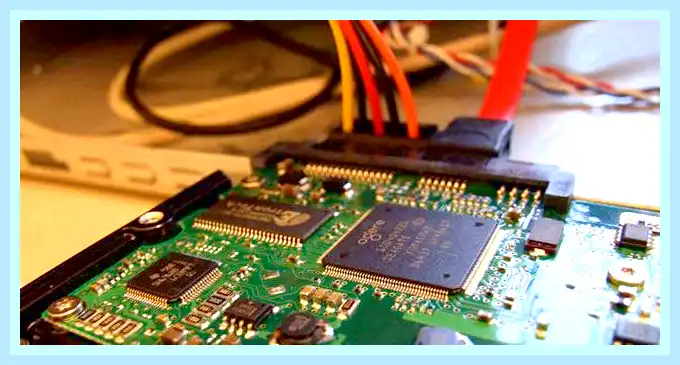

Кабель питания САТА

Кабель питания SATA имеет разъём с 15 контактами, которые предназначены для подачи питания.

Три разных контакта на разъёме могут работать рука об руку параллельно для передачи питания с переменным напряжением.

Кроме того, кабель питания SATA имеет тонкие скругленные жилы, которые идут прямо к разъёму.

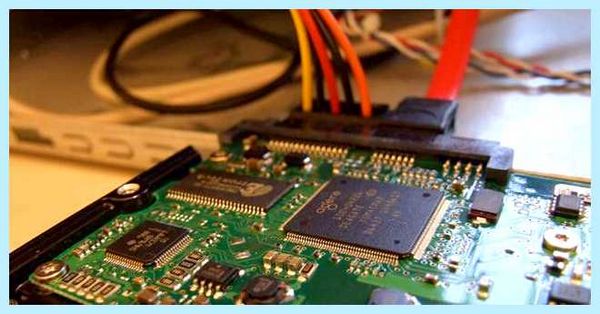

Кабель данных SATA

Как следует из названия, кабель для передачи данных облегчает передачу данных.

Он имеет разъём с 7 контактами и, в основном, используется для подключения жесткого диска к материнской плате ПК.

Один конец должен быть подключен к порту на вашем жестком диске. Другой конец должен быть подключен к порту разъёма SATA, который находится на материнской плате.

С точки зрения внешнего вида и конструкции кабели SATA для передачи данных тоньше и меньше кабелей питания.

КАК СОБРАТЬ КОМПЬЮТЕР самостоятельно. ✔ Сборка компьютера — инструкция от «А» до «Я»!

Кроме того, некоторые кабели для передачи данных могут иметь угловую форму, что упрощает их подключение к устройствам хранения в тесных условиях.

Разъёмы ssd дисков — интерфейс подключения ide sata micro msata m.2 ngff nvme pci-e slimline ahci

Другие типы кабелей SATA

SATA-USB

Кабели SATA-USB весьма эффективны при подключении SSD-накопителей к компьютеру через USB-порт.

Такие кабели можно использовать для оптимизации процесса передачи данных или увеличения объёма памяти вашего ноутбука.

Они часто используются для быстрого подключения внутренних устройств хранения, которые не поставляются с внешним корпусом для хранения. Это может спасти жизнь при резервном копировании или перемещении файлов с ПК или ноутбука, который больше не включается или не загружается.

e-SATA

e-SATA (внешний SATA) – это кабель, облегчающий подключение внешнего жесткого диска к компьютеру через порт разъёма e-SATA.

Короче говоря, он предназначен для подключения к внешних устройств.

micro SATA

Как следует из названия, кабели micro SATA предназначены для подключения твердотельных накопителей mSATA к материнской плате.

Низкопрофильный SATA

Низкопрофильные кабели SATA полезны для сборок ПК с громоздкими графическими процессорами, мешающими портам SATA. Они помещаются под длинными графическими процессорами без необходимости сгибать кабель SATA.

Использование кабелей SATA для подключения устройств хранения

Процесс установки различается в зависимости от типа кабеля SATA, который вы планируете использовать.

Например, если вы планируете заменить диск HDD на новый (или заменить любое устройство SATA другим устройством SATA), вы можете оставить кабель SATA подключенным к материнской плате.

Отсоедините конец, который подключается к запоминающему устройству, затем замените устройство и подключите концы кабеля питания и данных SATA обратно к новому устройству.

Выполните следующие действия, чтобы установить дополнительные устройства хранения данных SATA на материнскую плату вашего ПК:

Выключите компьютер и откройте корпус, сняв боковую панель.
Поместите накопитель в пустой отсек для хранилищ в вашем корпусе.
В зависимости от вашего корпуса, устройство либо будет защелкиваться автоматически, либо его нужно будет плотно прикрутить.
Убедитесь, что порты подключения SATA легко доступны с имеющейся у вас длиной кабеля SATA.
Подключите один конец кабеля SATA к жёсткому диску, затем подключите другой конец кабеля к одному из свободных разъёмов SATA на материнской плате.
Начинайте согласно нумерации портов SATA (проверьте руководство по материнской плате или распечатку на самой материнской плате, чтобы узнать, какой порт рекомендуется использовать)
После того, как вы закончите подключение кабеля SATA к подходящим портам, проверьте герметичность соединения.
Закройте корпус и включите компьютер, загрузитесь в свою ОС, чтобы увидеть, распознал ли компьютер диск автоматически.

Часто задаваемые вопросы о SATA

Кабели PATA всё ещё используются?

Довольно редко можно встретить устройство, использующее кабели PATA – их заменили кабелями SATA. Кабели SATA быстрее, чем кабели PATA, поскольку последнее поколение работает со скоростью передачи 6 Гбит/с.

Какое поколение кабеля SATA используется в настоящее время?

Большинство устройств используют интерфейс SATA III. Кроме того, существуют разные версии интерфейса SATA 3 – 3.1, 3.2, 3.3.

Интерфейс SATA 3 довольно быстрый и имеет достаточно высокую скорость передачи данных.

Можно ли использовать кабель SATA без порта SATA?

Если на ПК нет внешнего порта подключения SATA, вы можете использовать переходной кабель SATA-eSATA, чтобы соединение работало.

Интерфейс подключения дисков SSD и HDD – несколько важных характеристик

Одними из первых интерфейсов были боковые разъемы, используемые в компьютерах (Atari, Commodore) и игровых приставках (NES, Pegasus). К ним подключались картриджи, то есть носители данных с постоянно записанным программным обеспечением, которое не могло быть изменено.

Боковые разъемы, используемые производителями, имели различную ширину и длину. Было трудно говорить о каком-либо стандарте и совместимости.

С ростом популярности компьютеров класса PC, появились стандартизированные боковые разъемы, которые, однако, в течение многих лет не использовались для подключения носителей данных.

Интерфейсы ATA и SATA

Основным носителем данных стали жесткие диски, в которых для хранения информации используется магнитный носитель. Для их подключения к компьютеру используется интерфейс ATA (Advanced Technology Attachment), который обеспечивает пропускную способность до 133 Мб/сек.

Его преемник – это стандарт SATA. В настоящее время, это самый популярный интерфейс в настольных компьютерах и ноутбуках. Для подключения диска используется два провода – для передачи данных и питания. Интерфейс пережил три обновления. Первое, то есть SATA-1 обеспечивает пропускную способность на уровне 150 Мб/сек. SATA 2 позволяет достичь 300 Мб/сек, в то время как SATA 3 – 600 Мб/сек.

Прогрессирующая миниатюризация устройств привела к тому, что стало необходимым создание дополнительных вариантов стандарта SATA. Одним из них является eSATA, то есть версия используемая для подключения внешних жестких дисков к компьютеру. В настоящее время он всё чаще заменяется разъемами USB 3.0 из-за больших возможностей и популярности последнего.

PCI Express, то есть возвращение к боковым разъемам

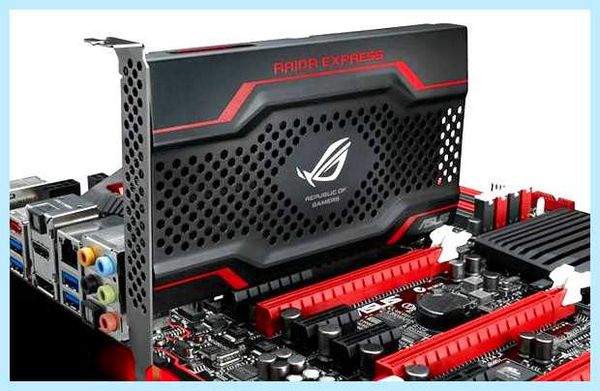

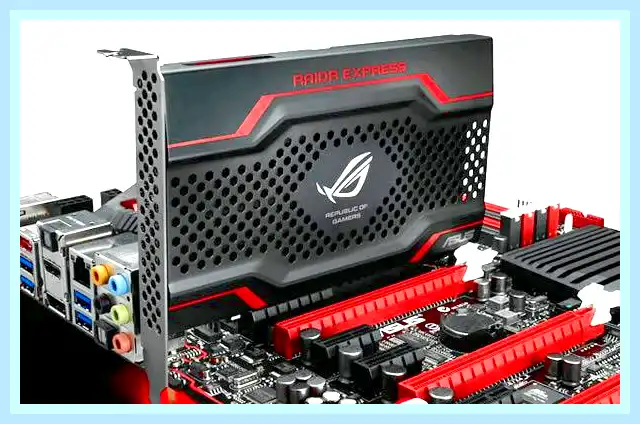

В настоящее время всё чаще используется разъем стандарта PCI Express, который позволяет обойти ограничение интерфейса SATA III, и, одновременно, доступен на старых устройствах.

Скорость передачи данных в этом случае превышает 1 Гб/сек. PCI Express также более энергоэффективен, чем SATA. Такого типа интерфейса используется только в настольных компьютерах.

Разъемы PCI Express имеют разную длину. Подключаемые к нему карты используют только определенное количество каналов. Поэтому устройство с двумя каналами можно подключить к слоту, имеющему четыре, восемь и даже шестнадцать каналов.

Последняя версия интерфейса PCI Express 3.0. Совместима с устройствами предыдущих поколений. Преимуществом является двусторонняя передача, благодаря которой передача данных осуществляется одновременно в две стороны.

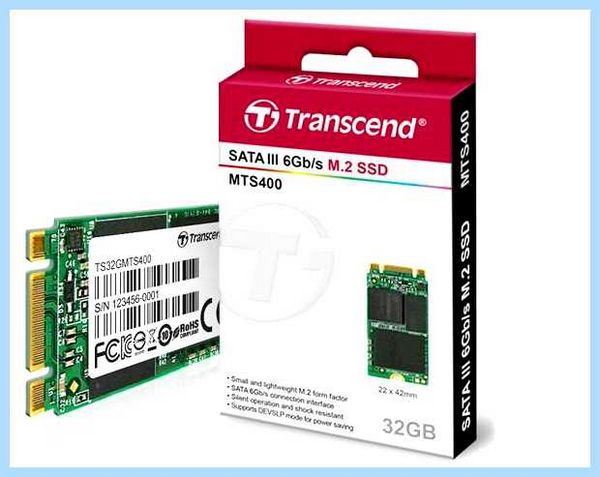

Стандарт M.2 – в угоду мобильности

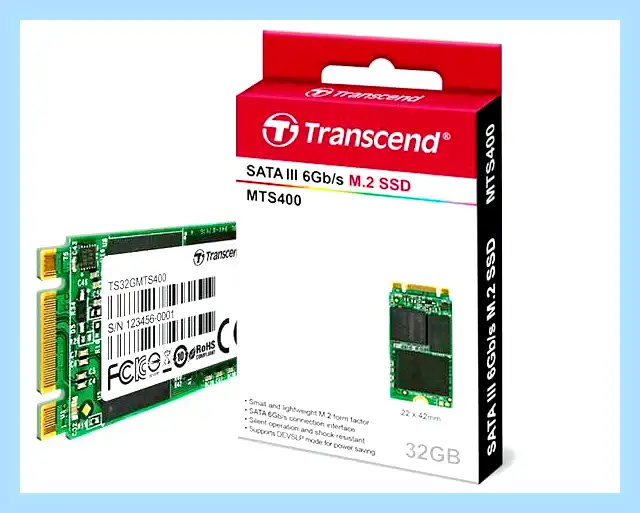

Разъем M.2 был разработан в качестве преемника стандарта mSATA. Он занимает меньше места и позволяет достичь скорости передачи данных до 1 Гб/сек.

Изначально был предусмотрен для ноутбуков, но популярность приобретает также в случае настольных компьютеров.

Стандарт может использовать контроллер SATA или PCI Express. В случае второго решения, диск использует все возможности контроллера PCI Express с помощью компактного разъема M. 2. Перед покупкой жесткого диска стоит убедиться в том, какой контроллер поддерживает имеющийся на материнской плате разъем M. 2.

Какое решение выбрать

Для жестких дисков возможностей интерфейса SATA III по-прежнему достаточно, но для носителей SSD это стандарт ограничивает их потенциал. В настоящее время наиболее перспективным решением является жесткий диск, использующий контроллер PCI Express с разъемом M. 2. В случае его отсутствия, хорошим решением является использование твердотельного диска M. 2. со встроенным адаптером для разъема PCI Express.

В будущем популярными могут стать решения, использующие интерфейс DDR3. Прототип такого устройства представила компания Sandisk, модель ULLtraDIMM. Благодаря такому решению эффективно используются контроллеры ввода/вывода, а время отклика достигает 5 мс при записи и 150 микросекунд при чтении.

В ближайшее время на рынке так же появятся улучшения популярных решений. Стандарт PCI Express 5.0 готов предложить вдвое большую пропускную способность по сравнению с предшественником. Работа ведется также над новым поколением разъема M. 2, который обеспечит скорость передачи данных на уровне 7,9 Гб/сек.

Одно точно, накопители SSD – это будущее носителей данных, лучшие годы которых ещё впереди.

Несколько USB 3.0 кабелей для подключения внешних накопителей: разъемы, расшифровка маркировки

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о небольшом обзоре (фотохвасте) нескольких USB 3.0 кабелей и переходников. В обзоре будет небольшой экскурс по маркировке и небольшое тестирование, поэтому кому интересно, милости прошу под кат.

Общий вид USB 3.0 кабелей:

Внешний вид:

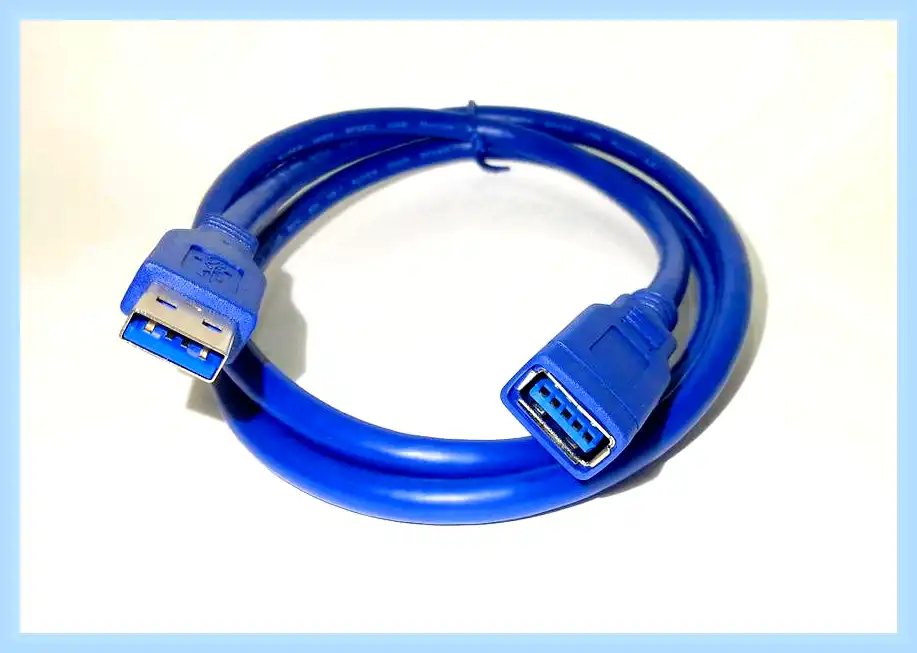

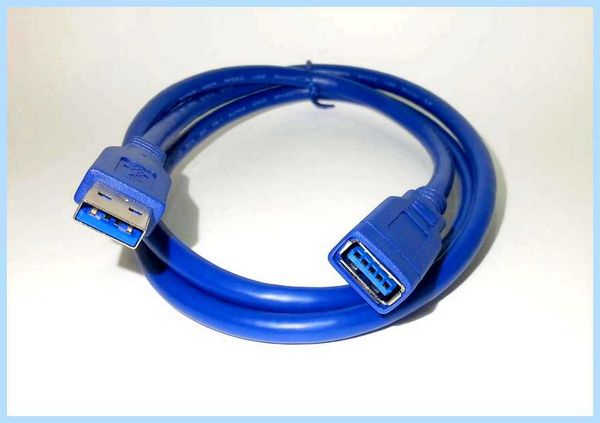

Первый кабель, о котором я бы хотел вам рассказать, является банальным удлинителем USB 3.0 Type A (папа) -> USB 3.0 Type A (мама). Поставляется в простом полиэтиленовом пакетике:

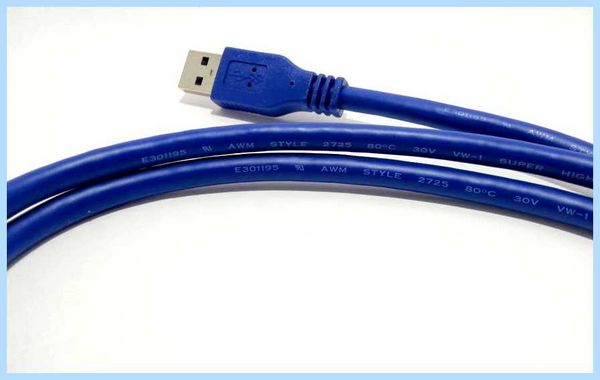

Длина кабеля 1м, маркировка кабеля E301195 AWM STYLE 2725 80°C 30V VW-1:

Оказывается, что большинство типов кабелей стандартизированы некой американской конторой Underwriters Laboratories Inc., которая разработала определенные стандартны и взымает определенную плату за их сертификацию. Дак вот, судя по маркировке, спецификации кабеля следующие:

— E301195 – это уникальный код производителя (в нашем случае производитель Espada)

— AWM (Appliance Wiring Material) – подкласс проводников, предназначенных для соединения электрических приборов и узлов

— 2725 – определенный код для конкретного типа кабеля, в нашем случае «Multiple-conductor cable using non-integral jacket» (один из типов многожильных кабелей). В спеках кода содержится описание структуры кабеля, минимальный диаметр жил, их материал, цветовая маркировка, а также материал изоляции

— 80°C– максимальная рабочая температура

— 30V – максимальное рабочее напряжение (30V переменного тока)

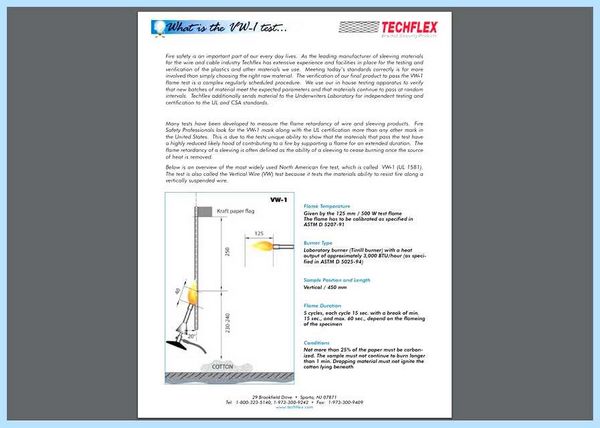

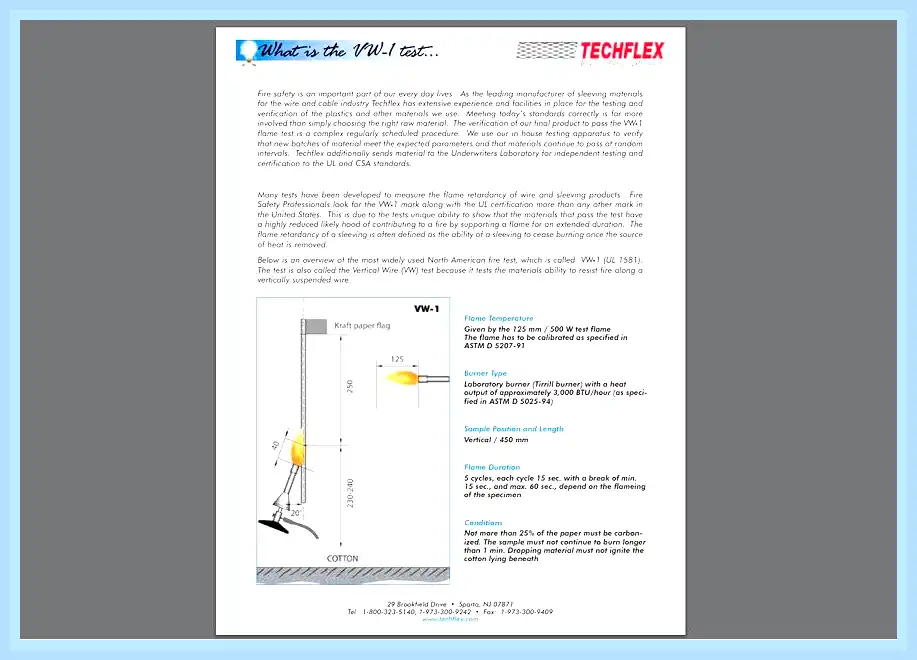

— VW-1 – знак того, что кабель прошел тепловой тест Vertical-Wire Flame Test (UL 1581 VW-1) на специальном стенде. Суть теста заключается в том, чтобы удостовериться, что при воздействии температуры (от горелки) в течение 15 секунд, изоляция кабеля не загорится. Всего делается 4 подхода. После этой картинки, думаю, все станет ясно:

Кому интересно, могут посмотреть в интернете более подробные описания.

На вид кабель достаточно качественный, через синюю изоляцию можно «нащупать» экранированную оплетку, защищающую кабель от всевозможных наводок. Оплетка соединена с обоими металлическими разъемами и гальванически развязана от контактов. Сами разъемы позолочены (покрыты нитридом титана для защиты от окисления) и вплавлены в достаточно мягкий изоляционный слой, чем-то напоминающий силикон. Разъемы имеют стандартные 9 контактов (4 основных контакта для совместимости с USB 2.0 и 5 дополнительных контактов):

Приятным бонусом можно считать то, что разъем USB 3.0 «мама» утоплен и не выставляется наружу, как у большинства подобных кабелей.

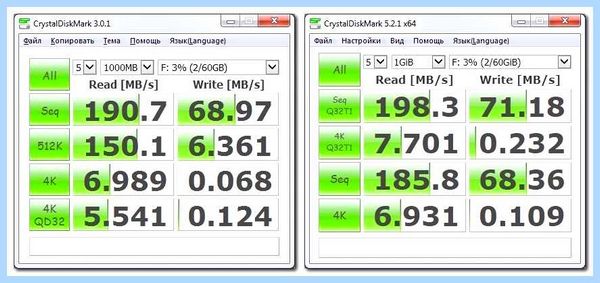

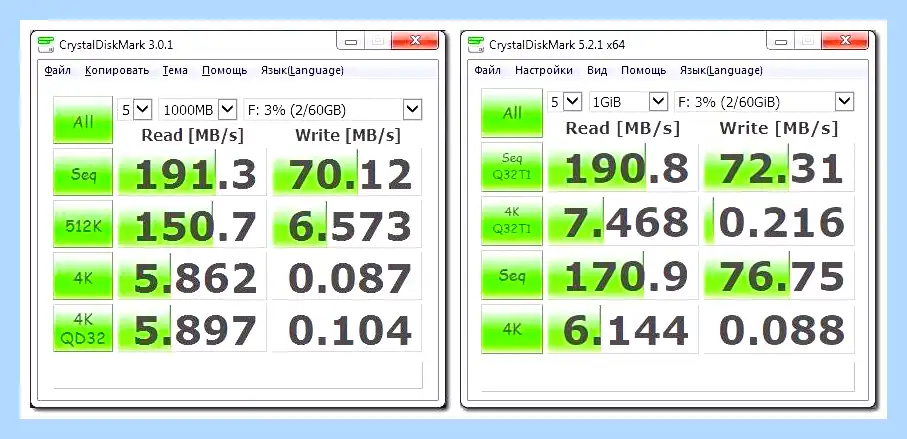

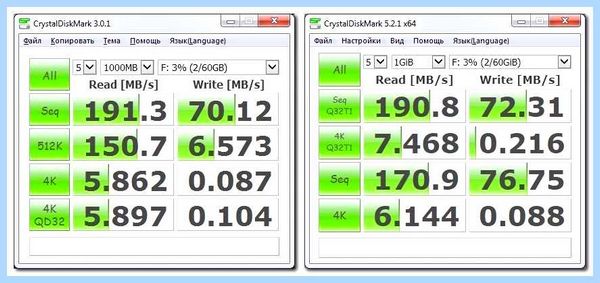

Для небольшого тестирования я подключил скоростную USB флешку Netac U903 64Гб напрямую к USB 3.0 порту компьютера, скорость была следующая:

Затем подключил флешку через USB удлинитель. Скорость нисколько не упала (в пределах погрешности программ), CRC суммы копируемых файлов совпадали:

В чём разница и что лучше выбрать: жёсткий диск/HDD/SSD/m2 или NVMe?

Итого, на мой взгляд, качественный USB 3.0 кабель (удлинитель). В оффлайне цены начинаются от 350р.

Купить данный кабель можно в магазине GearBest – здесь. Не забываем, что треть стоимости можно скостить поинтами.

Следующий на очереди – фирменный кабель SSK USB 3.0 Type A (папа) -> microUSB 3.0 Type B (папа), длиной 60см.

Купить данный кабель можно в магазине GearBest – здесь.

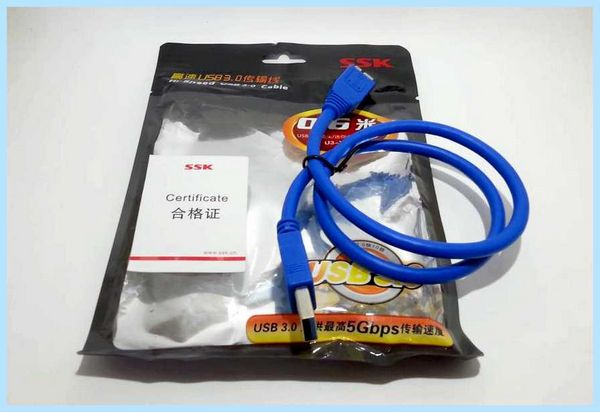

Данный кабель поставляется в глянцевом антистатическом пакетике:

Внутри пакетика помимо самого кабеля, присутствует и сертификат качества:

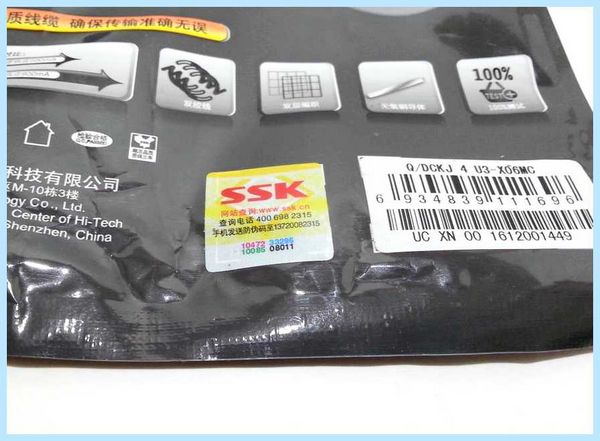

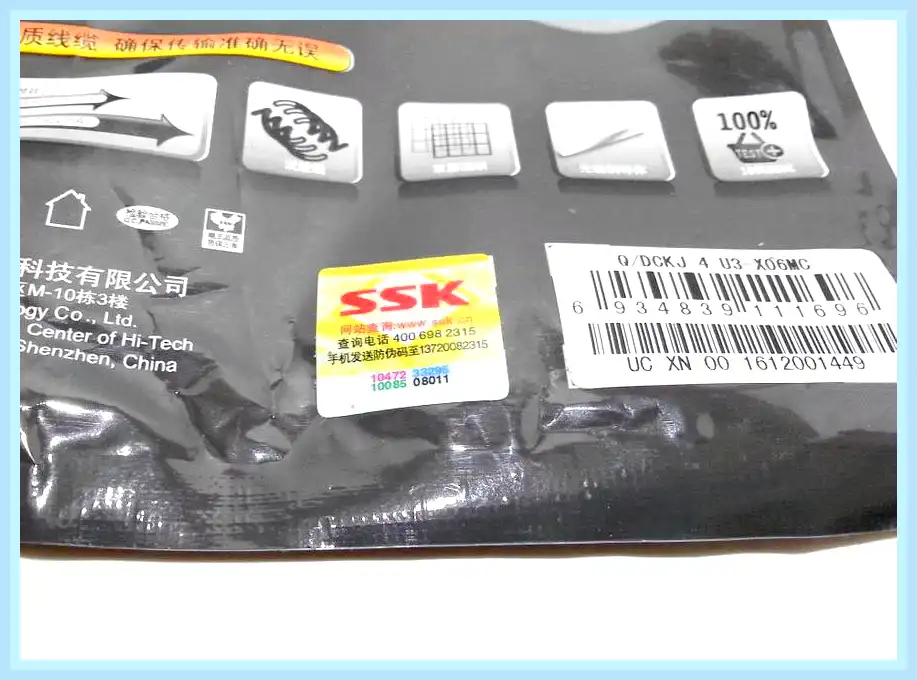

К тому же, на обратной стороне пакетика присутствует защитный код, стерев который и пробив на сайте производителя, можно убедиться в подлинности изделия:

Маркировка кабеля E341631 AWM 20276 80°C 30V VW-1:

По маркировке практически все тоже самое, кроме уникального кода производителя и типа кабеля. В данном случае производитель KIM DING TAI GROUP CO LTD (E341631) и тип кабеля уже «Multiconductor cable with extruded non-integral jacket» (20276). Судя по всему, кабеля производятся по заказу компании SSK, а она уже продает их под своим брендом.

Контакты разъема также позолочены (покрыты нитридом титана), но сам материал изоляции чуть тверже, чем у предыдущего кабеля. Также присутствует экранирование:

Основное назначение данного кабеля – подключение различных внешних накопителей или адаптеров, имеющих встроенный мост (например, USB -> SATA) с соответствующим выходным разъемом. К сожалению, дополнительный разъем USB отсутствует, но поскольку у меня нет требовательных к питанию накопителей, для меня это не проблема. Если планируете подключать достаточно «прожорливые» внешние накопители от маломощных USB 2.0 портов, поищите вариант с дополнительным хвостиком, типа такого:

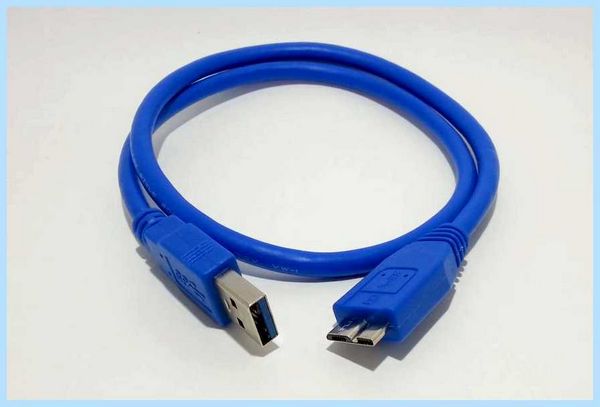

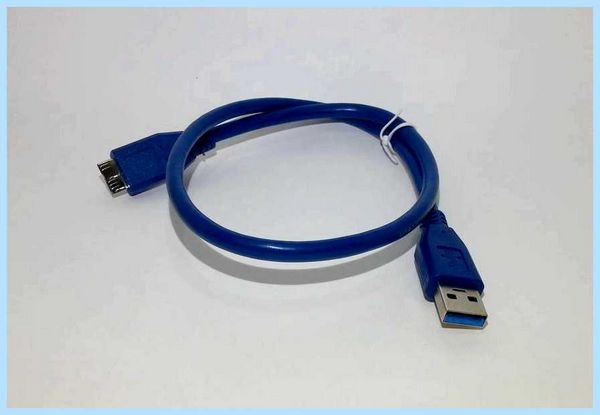

Следом идет аналогичный USB 3.0 Type A (папа) -> microUSB 3.0 Type B (папа) кабель, но уже длиной 50см:

Покупал я его достаточно давно, но если не ошибаюсь, поставлялся он в обычном пакетике. Купить данный кабель можно в магазине GearBest – здесь.

Маркировка кабеля E318309 AWM 20276 80°C 30V VW-1:

Грубо говоря, по устройству он является аналогом предыдущего кабеля SSK. Отличие заключается лишь в другом производителе. Здесь, скорее всего, SHENZHEN CKL TECHNOLOGY CO.,LTD (E318309). В остальном все тоже самое.

К качеству изготовления нет абсолютно никаких нареканий: присутствует экранирование, контакты позолочены, разъемы надежно вплавлены в изоляцию. К сожалению, дополнительный USB 2.0 хвостик также отсутствует:

При сравнении кабелей, SSK более светлый и более грубый:

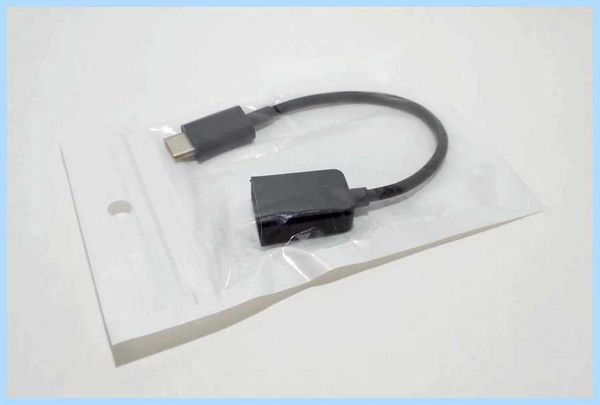

Ну и самый последний кабель на обзоре – адаптер USB Type C (папа) -> USB 3.0 Type A (мама).
