USB-hub — что это?
В каких случаях пригодится?
Виды хабов
Как устроены хабы
Типы интерфейсов
Типы разъёмов
Итоги
hard. Знали это слово?⬇️Больше полезного контента в описании⬇️
Что за зверь: микросхема PCH (или «Хаб»)
No Man’s Sky (4.05) Заметки Космонавта Мультитулы и Звездолет. ТТХ, Вооружение.
Заговор AMD. Почему выходит из строя ноутбуки на северных мостах 216-0752001.
- Почему ломается «хаб»?
Что такое хаб в ноутбуке и для чего он нужен?
История появления хаба (Platform Controller Hub)
Причины выхода из строя
Стоимость замены хаба в ноутбуке
- Похожие статьи

Другой пример: время грозы выгорает сетевой контроллер, он может «утащить» за собой и хаб. Случается, неопытный пользователь решает самостоятельно заменить дисплей в ноутбуке и не отключает перед этим аккумулятор. Это тоже может вывести из строя хаб.

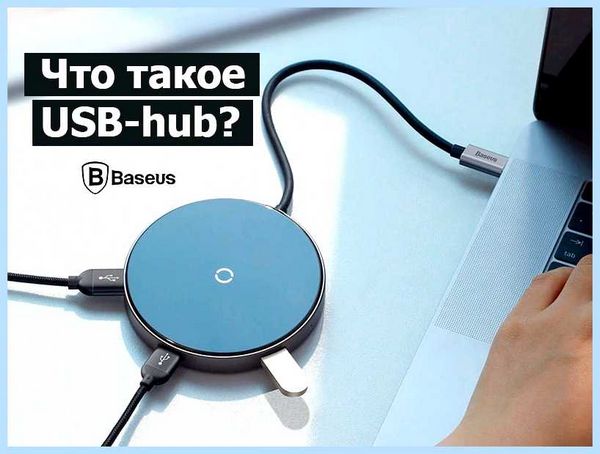

USB-hub — что это?

USB-хаб — это очень полезное устройство. Его задача простая: объединять USB-приборы (мышки, флешки, клавиатуры, принтеры и многие другие) в один узел подключения. Если совсем по-простому, то хаб призван увеличить количество доступных USB-разъёмов.

В каких случаях пригодится?

Когда мы выяснили, что такое USB-hub, можно разобрать случаи, когда он нам пригодится.

Самая популярный сценарий для применения этого гаджета — банальная нехватка свободных портов. Особенно остро эта проблема встает на бюджетных ноутбуках, где порой всего два-три доступных USB-разъема. На таких компьютерах USB-концентраторы могут увеличить количество портов в два, а то и три раза!

Любят хабы и в офисах: зачастую компьютеры нагружены целой кучей флешек. Длинный кабель хаба позволяет не нагибаться каждый раз под стол к системному блоку, а без лишнего труда подключить USB прямо на своем рабочем пространстве.

Виды хабов

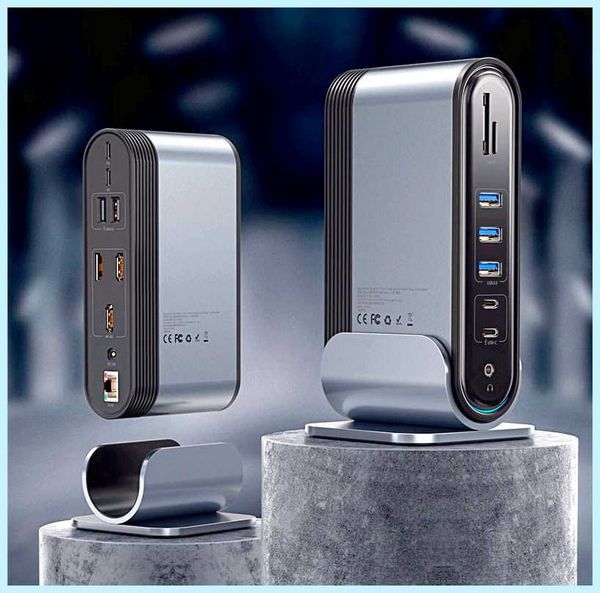

Активные

Это вид хабов отличается возможностью подключения дополнительного источника питания. Количество портов в нём может быть практически неограниченным. Подойдут для устройств, требовательных к электропитанию. Например, внешний жёсткий диск, звуковая карта. Возможно использование такого хаба как модуля для подзарядки мобильных девайсов.

Концентратор без внешнего электропитания, электричество, необходимое для работы подключённых к нему устройств, берётся с USB-порта компьютера. Это накладывает ограничение на количество портов в пассивном хабе: обычно их не более 4-6 штук.

Подойдут для нетребовательных к электропитанию приборов, таких как мыши, клавиатуры, флешки.

Концентраторы, которые используют беспроводной канал связи для соединения с компьютером. Это может быть обычный радиоканал, или Wi-Fi. Не слишком распространены ввиду высокой стоимости (в несколько раз дороже проводных аналогов). К тому же многие USB устройства имеют свои беспроводные модули (мышки, клавиатуры), а принтеры лучше подключать через проводные интерфейсы, или же специальные решения (принт-серверы, сетевые модули).

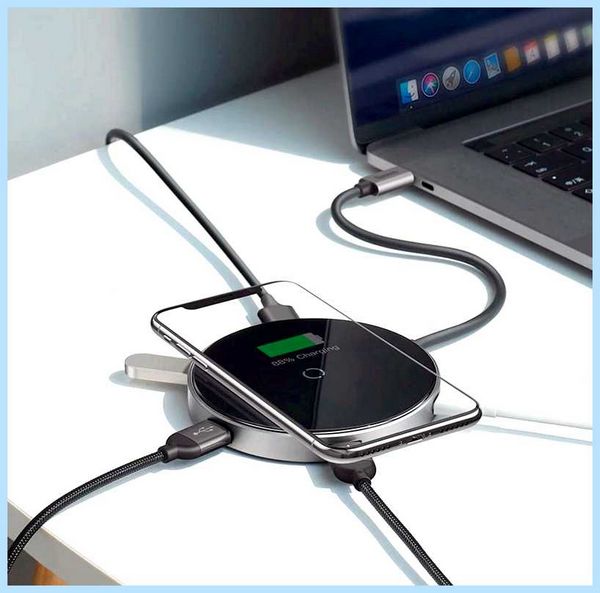

Как устроены хабы

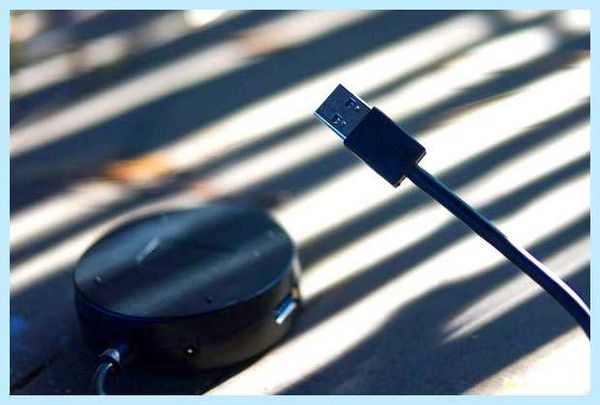

Устройство usb хаба довольно простое: в большинстве своём это модуль с разъёмами, который подключается к компьютеру посредством USB-кабеля. Кабель может быть съёмным, или несъёмным. Есть и бескабельные конструкции, которые напрямую вставляются в компьютер.

У активных хабов на корпусе есть разъем для подключения блока питания, который может быть как в комплекте, так и докупаться отдельно.

Беспроводные представляют из себя два модуля: с портами (в него подключаются устройства-потребители), и модуль связи (вставляется в компьютер). Последнего может не быть, если используется Wi-Fi: подключается к уже существующей беспроводной сети.

Типы интерфейсов

USB-интерфейсы могут быть второй или третьей версии. Более старые версии USB рассматривать не будем, ввиду их морального и физического устаревания.

Удел простых пассивных хабов — USB 2.0. Разработан в далёком 2000 году. Имеет скромные скоростные показатели (в теории — до 60 МБ/с, но на практике это значение редко превышает 30 МБ/с). Сила тока, передаваемого по линиям 2.0 — 400 мА, что может оказаться недостаточным для комфортной зарядки переносных гаджетов.

Отлично подойдёт для подключения клавиатур, мышек, джойстиков. Благодаря высокой совместимости, без проблем будет работать на любом компьютере.

Новый стандарт, увидевший свет в 2008 году. Отличается от второй версии более высокой пропускной способностью (до 5 Гбит/с), повышенной силой тока (900 мА).

С ним прекрасно уживутся внешние накопители, веб-камеры, принтеры.

Имеет синюю маркировку разъемов и штекеров.

Типы разъёмов

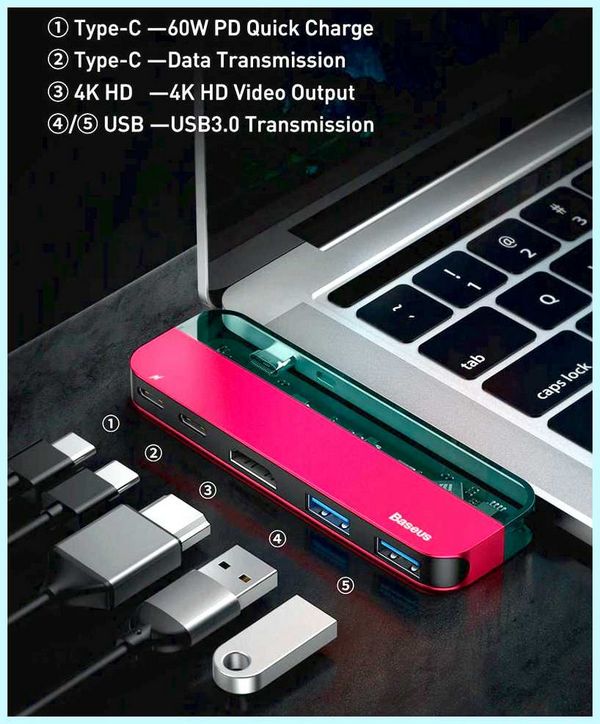

USB — универсальный, используется для подключения большей части цифровой техники. Присутствует на всех хабах.

USB тип B – распространён среди офисной техники. Для подключения принтера или сканера вам потребуется хаб с таким разъемом.

Mini USB – устаревший, но ещё встречающийся разъем. Использовался в мобильной технике, гаджетах.

Micro USB — используется в смартфонах, планшетах, плеерах.

Type C – новый стандарт для мобильных устройств.

Итоги

Для подключения мышки и пары флешек прекрасно хватит пассивного концентратора, с USB 2.0.
Если планируете использовать внешние накопители, требовательные к электропитанию, а также передавать большие объемы данных (внешний жёсткий диск с фильмами), то ваш выбор — активный хаб с USB 3.0.

Стоит рассчитывать длину кабеля, чтобы хватило для удобного доступа к портам. Но следует помнить, что для стабильной работы кабель не должен быть длиннее 5 метров.

hard. Знали это слово?⬇️Больше полезного контента в описании⬇️

Количество и тип портов стоит подбирать исходя из того, что планируется к ним подключать.

Не стоит забывать и про дизайн: хаб на рабочем столе должен смотреться органично и уместно.
Надеемся, что у вас больше не стоит вопроса «какой usb хаб выбрать?».

Что за зверь: микросхема PCH (или «Хаб»)

Довольно долго разработчики компьютерных платформ придерживались трёхчиповых решений: на материнской плате присутствовали процессор, северный мост и южный мост.

Особняком стоял видеочип, которого могло и не быть, особенно если проектировали ноутбук бюджетного класса — на этот случай в северный мост размещалось несложное видеоядро, достаточное для офисной работы.

No Man’s Sky (4.05) Заметки Космонавта Мультитулы и Звездолет. ТТХ, Вооружение.

Однако, в процессе развития миниатюризации, Intel и AMD перенесли контроллер памяти и контроллер шины PCI-e непосредственно в процессор и объединили функционал оставшихся двух чипов — в один. Этот чип теперь называется «Platform Controller Hub» у Intel и «Fusion Controller Hub» у AMD.

Соответственно — PCH и FCH. Хоть названия и разные, функции, выполняемые чипами — одинаковые.

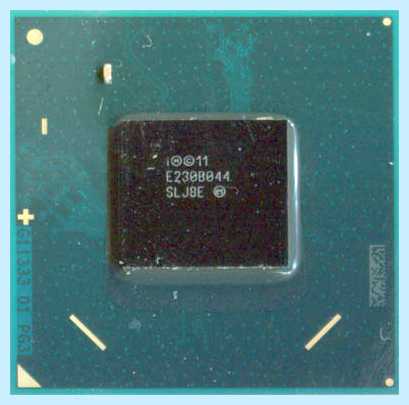

Микросхема BD82HM76 от Intel — во всей красе и крупным планом.

Заговор AMD. Почему выходит из строя ноутбуки на северных мостах 216-0752001.

Этот чип «заведует» периферией — к нему подключены порты USB, контроллеры звука, сети и SD-карт, порты SATA, микросхема BIOS и остальные устройства ввода-вывода.

Также хаб участвует в работе материнской платы, взаимодействуя с мультиконтроллером, коммутируя сигнал на матрицу, генерируя тактовые частоты для других устройств, обрабатывая сигналы, необходимые для работы энергосбережения. В хабе находится память CMOS и часы реального времени.

Почему ломается «хаб»?

Чаще всего хаб выходит из строя по причине подачи на него нештатного напряжения от периферии. Например, когда пользователь включает в порт USB принтер или флэшку, от статического электричества хаб может выйти из строя.

Другой пример: время грозы выгорает сетевой контроллер, он может «утащить» за собой и хаб. Случается, неопытный пользователь решает самостоятельно заменить дисплей в ноутбуке и не отключает перед этим аккумулятор. Это тоже может вывести из строя хаб.

Микросхема PCH от Intel в естественной среде обитания

Из-за сложности и окончательной определённости в названии, многие по старинке называют ХАБ «южным мостом», что нельзя назвать ни 100% верным обозначением ни грубейшей ошибкой. Фунцкионал связя с периферией она всё-таки исполняет, но части функций «южанина» таки уже лишилась.

Замена микросхемы хаба в Кемерово — зачастую входит в комплекс работ по ремонту материнской платы для ноутбука в Кемерово. А по сложности сопоставима с заменой любой другой крупной периферийной микросхемы в BGA корпусе, за исключением центральных процессоров и случаев, когда необходимо модифицировать дамп флэш-памяти BIOS (или современной UEFI). Наличие микросхем BGA на нашем крупнейшем складе в Кемерово можно узнать в каталоге на нашем сайте.

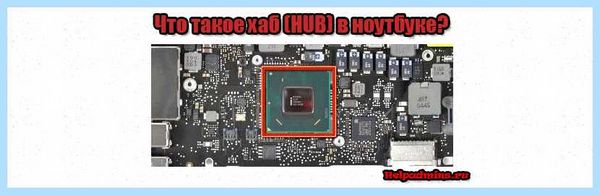

Что такое хаб в ноутбуке и для чего он нужен?

Знакомство с понятием хаба на материнской плате ноутбука у большинства пользователей происходит так же как и с мультиконтроллером – в сервисном центре, когда ноутбук перестал выводить изображение на экран или появились иные проблемы в его работе. Вердикт “требуется замена хаба” является достаточно популярной поломкой материнской платы.

В данной статье мы расскажем что же из себя представляет хаб в ноутбуке, за какие функции он отвечает и по каким наиболее распространенным причинам выходит из строя.

История появления хаба (Platform Controller Hub)

Примерно до 2008 года на материнских платах ноутбуков применялась трех чиповая архитектура: процессор+ северный мост+ южный мост. Но с развитием технологий некоторые функции северного моста были помещены в процессор. Оставшиеся функции северного и южного мостов(работа USB , звуковых и сетевых контроллеров, генерация тактовых частот для различного периферийного оборудования и т.д) объединили в одном чипе, называемом среди компьютерных мастеров – хаб.

Если же называть его правильно, то на Intel платформе от называется Platform Controller Hub (PCH), а на AMD – Fusion Controller Hub (FCH).

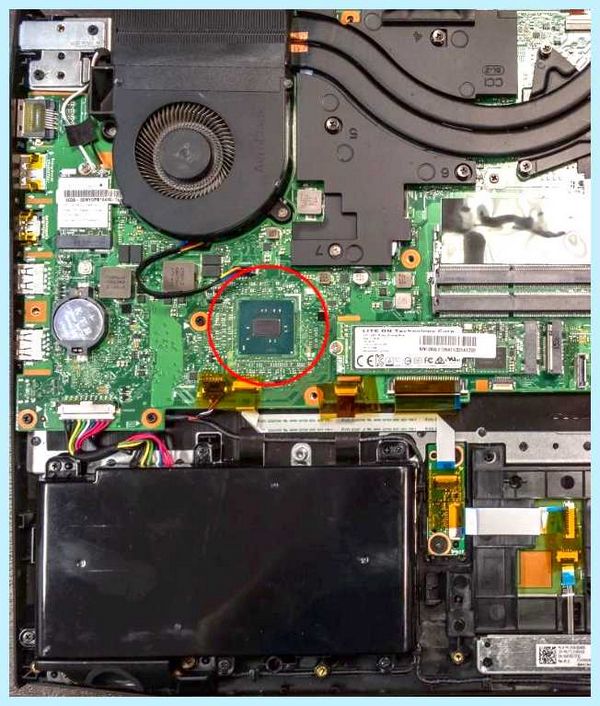

Вот так хаб выглядит на плате ноутбука:

Вариант размещения хаба плате ноутбука

Причины выхода из строя

Очень часто хаб в ноутбуке умирает из-за подачи на него “неправильного напряжения” через USB порт. Например при подключении неисправного или проблемного принтера по USB, “закороченной” флешки или смартфона.

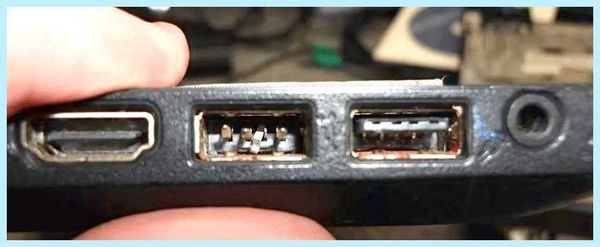

Повреждение разъема USB – частая причина поломки хаба

Высокая температура также является достаточно распространенным врагом хаба, как и любого другого чипа. Поэтому не забывайте следить за температурами вашего ноутбука и выполнять периодические его чистки с заменой термопасты.

Стоимость замены хаба в ноутбуке

Процедура по замене данного элемента материнской платы ноутбука требует определенных навыков, специализированного оборудования и расходных материалов. Также не забываем про стоимость самого чипа. Итого нормальной стоимостью замены хаба в ноутбуке можно считать сумму в пределах от 30$ до 70$ в зависимости от его модели.
