При установке перемычек следует помнить, что неверно выставленная перемычка может привести к неработоспособности привода. Поэтому при данной операции лучше всего пользоваться инструкцией, которая, как правило, находится на корпусе самого накопителя.

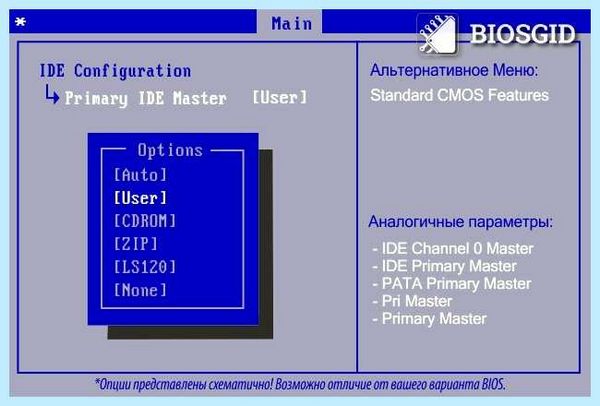

Primary IDE Master

Другие идентичные названия опции: IDE Channel 0 Master, Primary Master.

В BIOS существует несколько опций, предназначенных для настройки параметров жестких дисков и других внутренних накопителей(приводов). Опция Primary IDE Master (Основной накопитель на первичном канале IDE) является одной из наиболее часто используемых подобного рода.

Принцип работы

Как правило, до появления интерфейса SATA, материнские платы большинства персональных компьютеров поддерживали лишь приводы интерфейса IDE. Обычно пользователь мог установить не более 4 накопителей – жестких дисков или дисководов CD/DVD. Два из них могут быть расположены на первичном канале IDE (Primary), а два других – на вторичном канале (Secondary). В каждой из этих двух пар накопителей один накопитель является главным (Master), а второй – подчиненным (Slave). Таким образом, всего в BIOS, как правило, имеются четыре опции для настройки накопителей:

• Primary IDE Master
• Primary IDE Slave
• Secondary IDE Master
• Secondary IDE Slave

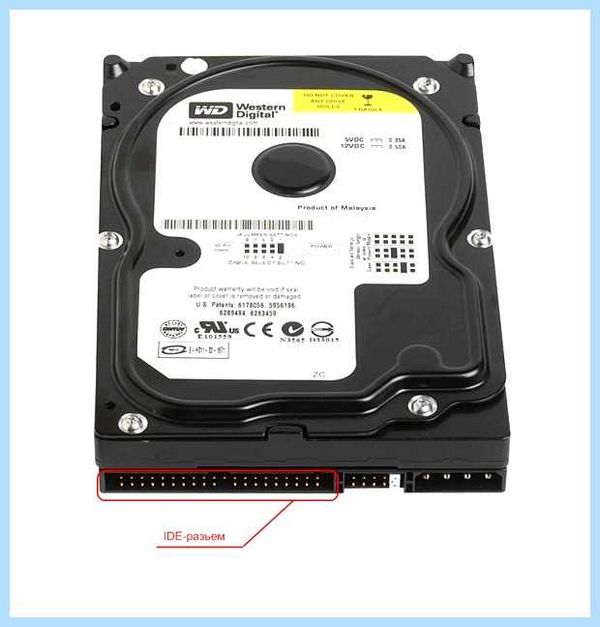

Каждый канал IDE представляет собой разъем, к которому подсоединяется кабель данных IDE, который, в свою очередь, имеет три разъема. Один из них предназначен для подключения к разъему IDE на материнской плате, два других – для подключения накопителей. Выбор того, к какой категории будет относиться привод – к категории Master или Slave, определяется исключительно установкой перемычек на накопителях, которая должна осуществляться в соответствии с приложенной инструкцией к накопителю.

В параметре можно увидеть ряд подчиненных опций, которые могут определять тип привода, его характеристики, емкость и некоторые рабочие параметры.

Самой важной из этих опций является опция Type (Тип). Как правило, она может принимать следующие значения:

• Auto – типа привода определяется автоматически
• User – пользователь может установить тип привод вручную
• CDROM – накопитель является CD/DVD-дисководом
• ZIP – накопитель является устройством типа Iomega ZIP
• LS-120 – накопитель является устройством типа LS-120
• None ­– данное устройство не используется

Также в данной опции иногда можно выбрать заранее определенный тип накопителя, обозначенный каким-либо номером, например, от 0 до 50.

ЧТО ТАКОЕ ДИЗАЙН-МЫШЛЕНИЕ И КАК ОНО МЕНЯЕТ РЕАЛЬНОСТЬ | IDEO | АЛЕКСАНДР АКИМЕНКО | FEDORIV VLOG

Если пользователь выберет значение User, то ему придется самому указать характеристики жесткого диска, такие, как количество головок, цилиндров и секторов.

Часто встречаются также следующие дополнительные опции:

• LBA Mode (Режим LBA)
• IDE HDD Block Mode или Multi-Sector Transfers (Режим блочной записи)
• Programmed I/O Modes (Программируемые режимы ввода-вывода)

Какое значение выбрать?

Как правило, после подключения накопителя и загрузки компьютера BIOS автоматически выбирает для него значение опции Type, равное Auto. Это означает, что BIOS автоматически определяет все значения параметров привода, и ручная настройка для него не требуется.

Подавляющее большинство приводов IDE поддерживают автоматическую настройку. Исключение могут составлять лишь очень старые накопители, изредка встречающиеся в древних компьютерах, для которых может потребоваться ручная установка количества головок, цилиндров и секторов.

Некоторых пояснений требует опция LBA Mode. Эта опция предназначена для включения режима адресации, использующегося в жестких дисках объемом более 504 МБ. Если вы используете жесткий диск меньшего объема, то вы должны отключить данную опцию. Для остальных параметров лучше всего оставить значения по умолчанию.

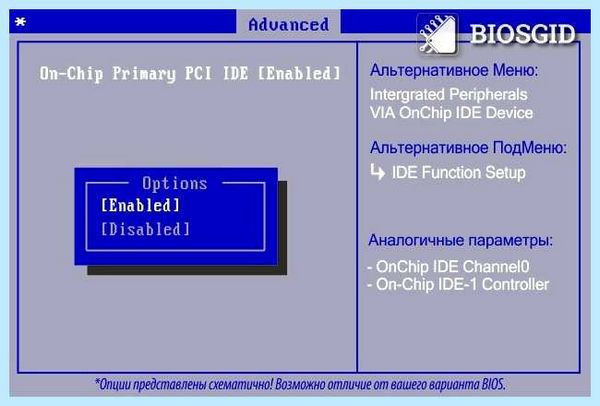

On-Chip Primary PCI IDE

Другие идентичные по назначению опции: OnChip IDE Channel0, On-Chip IDE-1 Controller.

Опция BIOS On-Chip Primary PCI IDE (Встроенный первый канал IDE) относится к разряду опций, с помощью которых пользователь персонального компьютера может менять настройки параметров накопителей интерфейса IDE. Она предназначена для включения или выключения первого канала расположенного на материнской плате хост-контроллера IDE. Опция может принимать лишь два значения – Enabled (Задействовать) и Disabled (Выключить). Данную функцию редко можно встретить на современных материнских платах, так как в настоящее время почти повсеместно используются хост-контроллеры SATA вместо контроллеров IDE.

Принцип работы

Большинство системных плат персональных компьютеров позволяет подключать жесткие диски или прочие накопители, которые поддерживают интерфейсы Parallel ATA (параллельный ATA, PATA или IDE) и Serial ATA (последовательный ATA, SATA). Для подключения накопителей к системной плате обычно используются расположенные на ней специальные микросхемы – контроллеры PATA или SATA (или, точнее говоря, хост-контроллеры или хост-адаптеры, поскольку настоящие контроллеры дисков в соответствии со стандартом IDE располагаются внутри самих накопителей). Если речь идет о жестких дисках интерфейса PATA, то жесткие диски (или прочие накопители, поддерживающие стандарт IDE) могут быть подключены не более чем к двум разъемам (каналам) PATA, расположенным на материнской плате. К каждому разъему PATA при помощи гибкого шлейфа может быть подключено не более двух накопителей; таким образом, максимальное число накопителей, которые могут быть установлены в ПК, материнская плата которого поддерживает лишь стандарт IDE, равняется четырем.

Metarrior: Новая NFT Игра Без Вложений. Metarrior NFT — Заработок в интернете. NFT игры без вложений

Описываемая функция позволяет включить либо выключить первый канал хост-контроллера PATA, расположенного на материнской плате. Выбор значения Enabled позволяет задействовать канал, а выбор значения Disabled – отключить его. Выключение канала делает невозможным со стороны ПО или операционной системы доступ к какому-либо из накопителей, подключенных к нему. При этом высвобождается одно аппаратное прерывание IRQ, связанное с первым каналом PATA. Кроме того, при загрузке компьютера BIOS не будет обращаться к отключенному каналу, и, следовательно, время загрузки ПК несколько уменьшится.

Опцию обычно можно найти в разделе BIOS Setup, в котором располагаются опции, предназначенные для настройки параметров основных компонентов материнской платы. Например, в BIOS от Award Software данный раздел носит название Integrated Peripherals. Также в данном разделе обычно можно найти и другие опции, предназначенные для настройки параметров накопителей. Кроме того, опция может носить и другие названия, например Chipset IDE Channel 0 или On-Chip IDE-1 Controller.

Обычно опция сопровождается в BIOS похожей опцией On-Chip Secondary PCI IDE. Данная опция имеет аналогичное назначение, но работает не с первым, а со вторым каналом хост-контроллера IDE, также позволяя его отключить или включить. Однако на тех материнских платах, на которых присутствует лишь один IDE-канал, например, там, где IDE-канал является лишь дополнением к разъемам SATA, опция, управляющая вторым IDE-каналом, отсутствует. В некоторых случаях вместо опций, управляющих первым и вторым каналом IDE, используется единая опция, управляющая сразу обоими каналами, например, опция Onboard PCI IDE Enable.

В современных BIOS описываемую опцию можно встретить не так уж часто, поскольку контроллеры типа параллельного ATA в настоящее время почти повсеместно заменены контроллерами SATA. Кроме того, далеко не все BIOS позволяют отключить какой-либо из каналов контроллера IDE.

Стоит ли включать опцию?

В большинстве случаев данную функцию необходимо включить, поскольку иначе вы не сможете использовать накопители, подключенные к первичному каналу IDE. Однако не существует правил без исключений. Например, в компьютере может использоваться внешний хост-контроллер PATA или контроллер SCSI, выполненный в виде платы адаптера. Если именно к этим контроллерам планируется подключить все жесткие диски или иные накопители, то в подобном случае необходимость в использовании встроенного хост-контроллера PATA может отсутствовать, и, следовательно, встроенные каналы PATA необходимо будет отключить.

Опцию можно отключить и в том случае, если к первичному каналу IDE по какой-либо причине не подключено ни одного устройства. Это может также дать пользователю некоторые преимущества, хотя и не очень большие. Во-первых, освободится одно аппаратное прерывание IRQ, а во-вторых – немного ускорится процесс загрузки BIOS, поскольку компьютеру не нужно будет проверять первый канал IDE и соответственно, обращаться к нему.

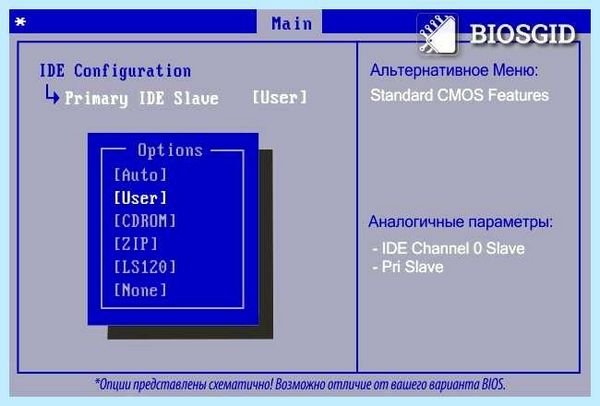

Primary IDE Slave

Другие идентичные названия опции: IDE Channel 0 Slave, Pri Slave.

Построение диаграммы IDEF0 в process modeler (bpwin)

Опция Primary IDE Slave, как и Primary IDE Master, предназначена для настройки параметров накопителей(приводов), работающих через интерфейс IDE. Опция позволяет выбрать тип второго привода, подключенного к кабелю IDE, и указать его основные характеристики.

Принцип работы

Опция Primary IDE Slave обычно используется для настройки параметров второго накопителя в системе, подключенного к основному (Primary) разъему (кабелю) IDE. Это может быть или второй жесткий диск, или, чаще всего, накопитель для оптических дисков. Выбор подчиненного режима работы (Slave) осуществляется при помощи установки перемычек на задней торцевой панели привода.

При установке перемычек следует помнить, что неверно выставленная перемычка может привести к неработоспособности привода. Поэтому при данной операции лучше всего пользоваться инструкцией, которая, как правило, находится на корпусе самого накопителя.

После входа в раздел опции пользователю будет предложено установить ряд параметров. Самым важным из них является вложенная опция Type (Тип накопителя).

Среди основных значений, которые может принимать Type, можно выделить следующие:

• Auto – параметры привода устанавливаются BIOS автоматически
• User – параметры жесткого диска устанавливаются пользователем вручную
• CD-ROM – привод для оптических дисков
• LS-120 – привод типа LS-120
• ZIP – привод типа Iomega ZIP
• MO – привод для магнитооптических дисков
• None – накопитель не используется

В некоторых BIOS есть возможность выбора типа накопителя из ряда стандартных типов, обозначенных числами.

В случае выбора варианта User пользователю будет представлена возможность самому ввести основные параметры жесткого диска, такие, как количество магнитных головок, цилиндров (дорожек жесткого диска) и секторов.

Опция PIO Mode позволяет выбрать режим программируемого вывода. Как правило, данный параметр автоматически определяется BIOS и не требует настройки со стороны пользователя.

Кроме того, среди опций часто встречается параметр LBA Mode. Он необходим для указания типа адресации. Режим адресации LBA используется для накопителей объемом более 504 МБ.

Какой вариант выбрать?

В большинстве случаев BIOS автоматически определяет параметры накопителей IDE после их установки в компьютере и ручная установка параметров приводов не требуется. Поэтому лучше всего оставить вариант опции Type по умолчанию – Auto.

Вариант User c ручным вводом параметров жесткого диска, как правило, применяется лишь для очень старых жестких дисков IDE, контроллер которых не поддерживает автоматическое определение типа привода средствами BIOS. Ввод параметров конфигурации подобных накопителей, таких, как количество головок, цилиндров и секторов, требует точного знания данных параметров. Кроме того, если вы используете жесткий диск объемом меньше 504 МБ, то необходимо выключить поддержку режима LBA в опции LBA Mode.

Если вы по какой-либо причине не хотите, чтобы подключенный накопитель работал, то вы можете выбрать вариант None опции Type.

Настройка опций для двух накопителей, которые могут находиться на втором (Secondary) канале (кабеле) IDE материнской платы полностью аналогична настройке опций для накопителей, находящихся на основном (Primary) канале.
