И вот мы подошли к вопросу – что же такое мультикаст? Это технология, которая объединяет два этих подхода передачи трафикав. На первом уровне, пакет отправляется только в одном экземпляре, но только тому клиенту, который сделал на него запрос. Приёмников на самом деле может быть несколько.

IGMP Proxy и Мультикаст: что это в роутере и как включить?

И так, чтобы раскрыть тему IGMP Proxy, PIM и мультикаста полностью – давайте начнём с самого начала. Вы, наверное, уже знаете, как передаётся эфирное телевидение. То есть у нас есть телевизионная вышка, которая путём радиоволн передаёт закодированный сигнал. А клиент в свою очередь принимает этот сигнал с антенны и видит картинку на телевизоре. Аналогично все происходит и путём кабельного ТВ. Только разница в том, что в кабельном идёт сигнал непосредственно по проложенному проводу к каждому приёмнику.

Но общее все же есть – сигнал одновременно поступает к всем клиентам. Когда вы включите телевизор, то вы увидите сигнал, который отправляется всем. Но если вы включите, например тот же самый YouTube, то там все по-другому. Каждому пользователю предоставляется свой пакет трафика.

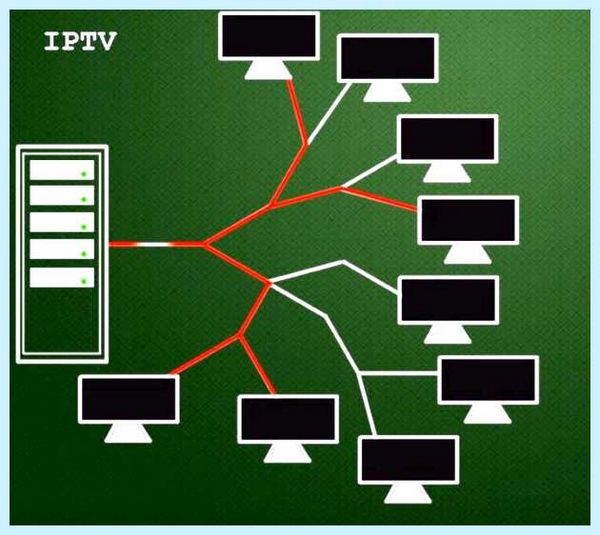

И вот мы подошли к вопросу – что же такое мультикаст? Это технология, которая объединяет два этих подхода передачи трафикав. На первом уровне, пакет отправляется только в одном экземпляре, но только тому клиенту, который сделал на него запрос. Приёмников на самом деле может быть несколько.

Самый яркий пример мультикаста — это использования IPTV. Не все провайдеры предоставляют данную возможность, но щас она набирает обороты и возможно, кто-то уже пользуется этой услугой. Представим, что у нас есть два пользователя: Вася и Петя, который подключены к одному провайдеру. Так вот сервер IPTV, отправляет сигналы не всем пользователям, а только тем, кто в данный момент подключен.

Но самое главное, что Вася и Петя будут получать сигнал и пакеты только того канала, который в данный момент включен. Например, Вася смотрит «Первый канал», а Петя «СТС». Сервер четко отправляет пакеты информации только по тому каналу, который активен. Ещё один пример — это онлайн конференция, которой часто пользуются крупные компании. Ведь нет смысла раскидываться трафиком и отправлять всем, можно просто от одного разливать информацию к каждому клиенту.

Реализация

А теперь встаём следующая проблема – как это организовать. Представьте себе, что в сети у провайдера очень много узлов, коммутаторов, маршутизаторов, серверов и есть центральный сервер того же IPTV. Задача сервера отправить трафик таким образом, чтобы он максимально быстро через минимальное количество узлов дошёл до пользователя.

При этом нужно это сделать так, чтобы не образовалось кольцо – когда трафик начинает ходить по кругу и бесконечно. Поэтому путь пакетов будет выглядеть как дерево, да и топология будет использоваться подобная. То есть выходя пакет от сервера он подходит к одному из узлов. Дальше узел должен определить куда дальше отправлять пакет.

А теперь мы подобрались к протоколу IGMP (Internet Group Management Protocol) — это такой протокол, который позволяет быстро подключаться клиенту к ближайшему маршрутизатору. Он сообщает ему, что нужен трафик по тому или иному каналу. Если же запроса к маршрутизатору нет, то он просто простаивает и тем самым высвобождает ресурсы сети.

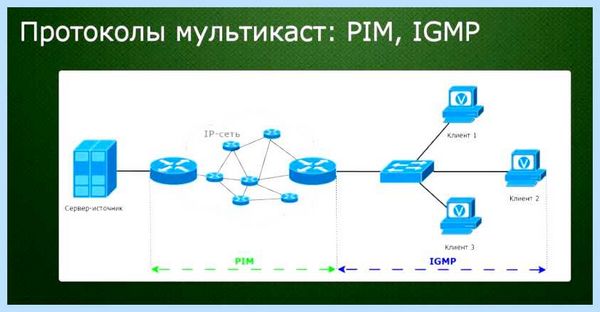

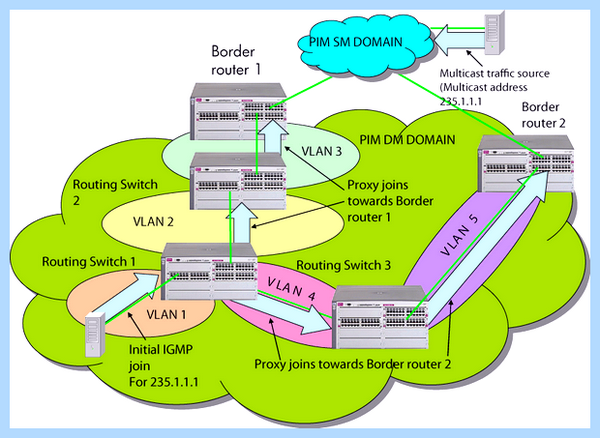

Также используется PIM (Protocol Independent Multicast) протокол – эта такая система, которая выстраивает адрес от сервера к конечному получателю через одну ветвь дерева. При этом система постоянно мониторит путь, чтобы менять его, если какой-то сегмент выключен или был перемещён.

Проще говоря, сервер транслирует только один сигнал каждого телевизионного канала. И пользователи получают только сигнал того канала, который запросили. Одновременно один сигнал могут получать и несколько приёмников. Именно для этого и нужен протокол IGMP.

Куда идёт пакет

Рассмотрим на примере. Вообще данная технология использует IP адреса 224.0.0.0-239.255.255.255 диапазона. Например, сервер отправляет один канал с адресом 224.2.2.4. Это канал «СТС». IGMP протокол, использующийся только в отрезке между клиентом и ближайшим маршрутизатором, который к нему подключен.

1. Так вот, пользовательская программа отправляет запрос на просмотр канала 224.2.2.4 ближайшему маршрутизатору.
2. Если в маршрутизаторе уже есть поток и через него идёт дерево канала, который запросил клиент – то пакеты сразу же отправляются пользователю, и он видит изображение.
3. Как только клиент выключит программу на маршрутизатор отправляется сигнал, о выходе из группы и сигнал более туда не идёт.
4. Но также маршрутизатор постоянно отправляет сигнал на ближайших включенных клиентов, чтобы удостовериться, что они ещё принимают трафик. Происходит это каждые 60 секунд. Клиент, который получил такой запрос, обязан отправить ответ или его отключат. Все это происходит в автономном режиме.

Как включить на роутере

В роутере данная функция чаще всего нужна для нормального просмотра IPTV. По умолчанию эта функция уже включена, но можно проверить. Теперь я покажу как включить эту функцию на примере модели TP-Link.

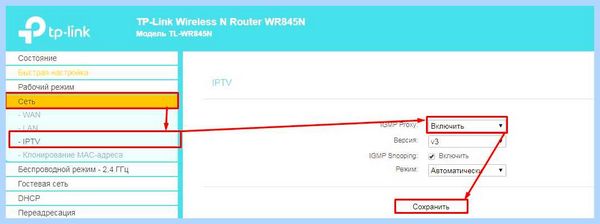

Заходим в «Сеть» – «IPTV» и включаем «IGMP Прокси». Также не забываем поставить галочку «IGMP Snooping» – функция, исключающая получение трафика от группы, к которой не принадлежит клиент. На новых прошивках данный пункт находится там же, только изначально надо нажать на вкладку «Дополнительные настройки». Обязательно нажмите на кнопку «Сохранить» в само конце.

Настройка IPTV: как подключить и настроить IPTV через роутер

IPTV – технология передачи данных по протоколу IP, которая разработана для трансляции цифровых телевизионных каналов через интернет. Не следует сравнивать с интернет-телевидением, где используется потоковое видео. По сравнению с классическим цифровым телевидением, IPTV обладает более качественными картинкой и звуком.

Интерактивное телевидение обладает рядом преимуществ перед иными способами телевизионного вещания:

• не нужно дополнительное аппаратное обеспечение (ресивер, антенна);
• ряд дополнительных услуг;
• функция продолжения просмотра с места остановки.

Подключить данную услугу можно через:

• веб-обозреватель;
• программы;
• маршрутизатор с поддержкой соответствующей функции;
• приставку с IPTV.

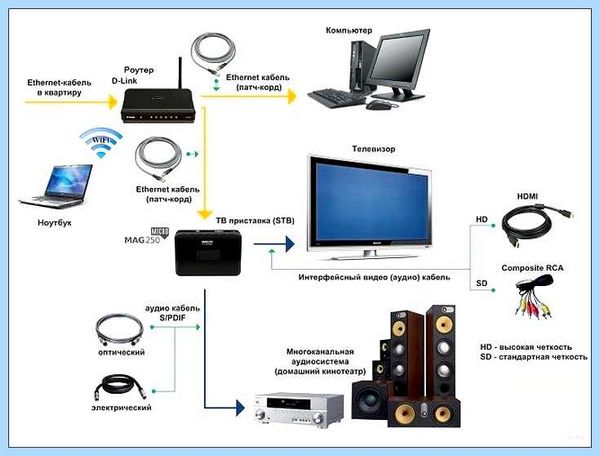

Рассмотрим, как осуществляется настройка IPTV через роутер и телевизионную приставку.

Приставка

Видео-инструкции по настройке IPTV на приставке:

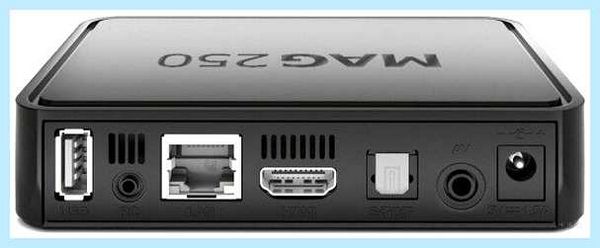

Подключение IPTV через приставку мало чем отличается от настройки телевизионного тюнера. Приставка подключается к маршрутизатору посредством Ethernet-интерфейса или Wi-Fi. Присутствуют на ней и иные коммуникационные разъемы:

проблема работы zyxel keenetic giga ii igmp Proxy IPTV

• AV – для подключения старых телевизионных приёмников;
• USB – для внешних накопителей;
• HDMI – для коммутации с современными панелями.

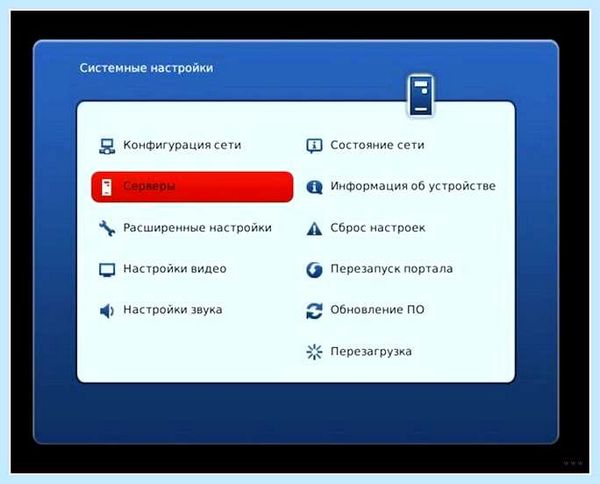

После соединения приставки с ТВ и роутером её следует настроить:

• указать правильное время и дату;

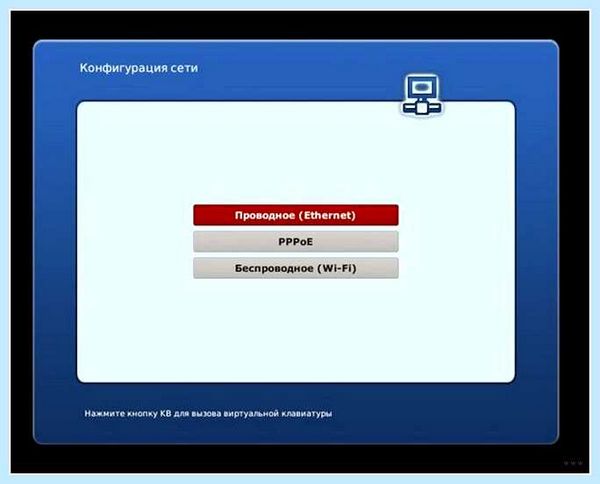

• выбрать используемый тип интерфейса;

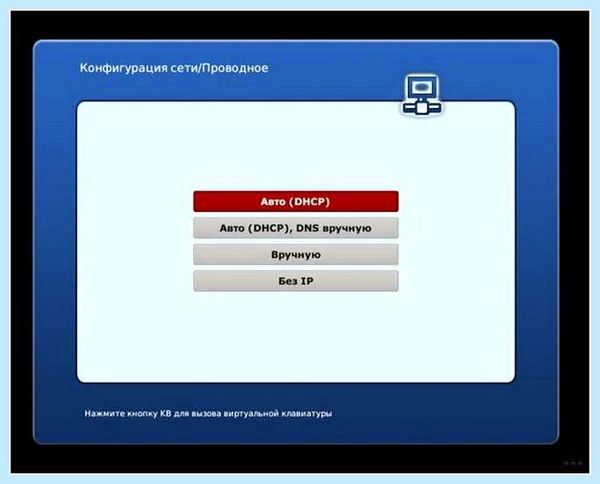

• указать автоматическое получение IP адресов «Авто DHCP» в разделе конфигурирования сети;

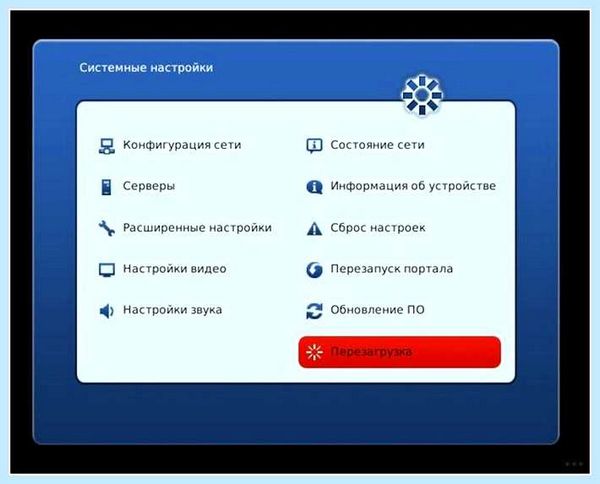

• в системных настройках указываем NTP-сервер, например, pool.ntp.org;

Введение в Multicast Часть 1

• в параметрах конфигурирования видео отключаем его формирование и автоматическое переключение частоты кадров;

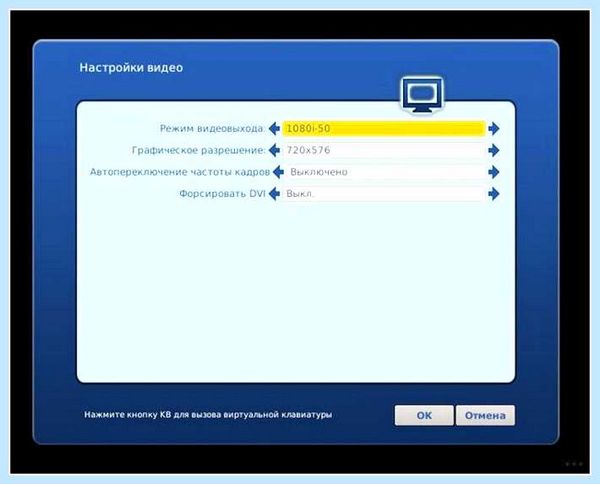

• выбираем режим видеовыхода;

• сохраняем новую конфигурацию и перезагружаем устройство.

Название опций и пунктов меню могут отличаться в различных моделях.

Рассмотрим, как подключить IPTV через интернет на различных роутерах и телевизорах. Начнём с маршрутизаторов.

Маршрутизатор

Настройка IP-телевидения через маршрутизатор – в следующем видео:

В большинстве устройств установка IPTV осуществляется несколькими кликами (поставить галочку и сохранить настройки), но везде есть свои особенности.

D-Link

В зависимости от ситуации, способа подключения и предоставленных поставщиком интернет-услуг данных, есть три способа, как подключить Wi-Fi роутер для IPTV.

1. Для входа в веб-интерфейс настроек в браузере переходим по адресу 168.0.1. IPTV-приставка подключается к роутеру через кабель.

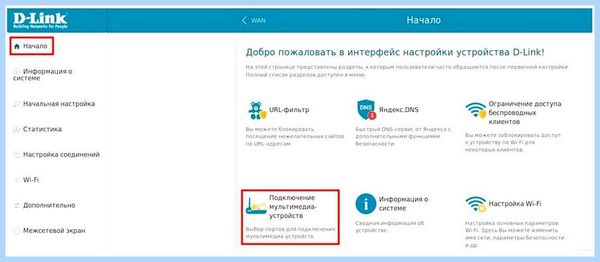

• Открываем настройки и переходим в раздел «Подключение мультимедиа-устройств».

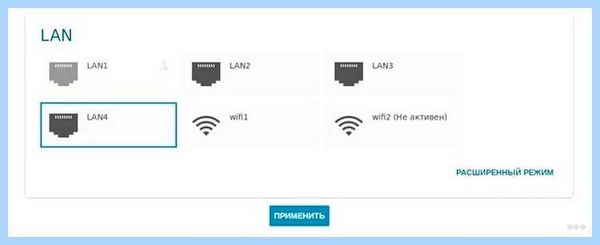

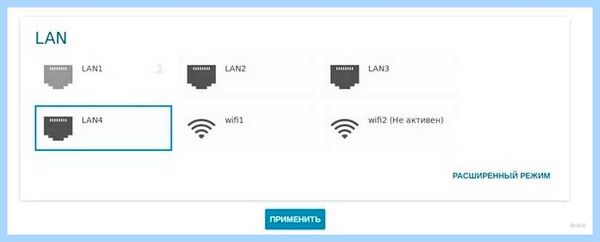

• Выбираем интерфейс, посредством которого приставка подключается к роутеру.

1. Функция IGMP Proxy на роутерах D-Link дарит возможность смотреть IPTV на ПК и телевизорах, которые подключаются в домашнюю сеть. Если она деактивирована, в «Настройках соединения» переходим во в кладку «WAN» и активируем данную опцию для используемого интерфейса.

1. Виртуальные сети (VLAN) с ID:

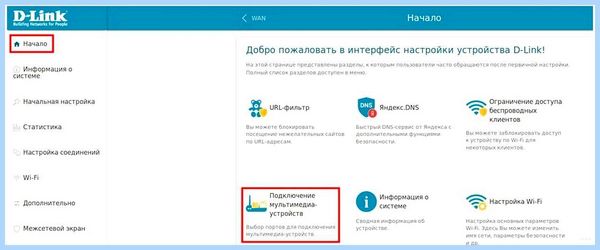

• Переходим на начальную страницу и кликаем по пункту «Подключение мультимедийных устройств».

• Выбираем интерфейс подключения IPTV-приставки и кликаем «Расширенный режим».

• Кликаем по пиктограмме плюсика, в открывшемся окне вводим название сети и ее идентификатор, выданный провайдером.

• Сгруппировываем только что созданный порт VLAN с тем, к которому подключена приставка с IPTV, и сохраняем настройки.

D-Link DIR-300 rev. B3

Для модельного ряда DIR-300 настройка IPTV через Wi-Fi роутер еще проще.

1. Открываем интерфейс конфигурации маршрутизатора.

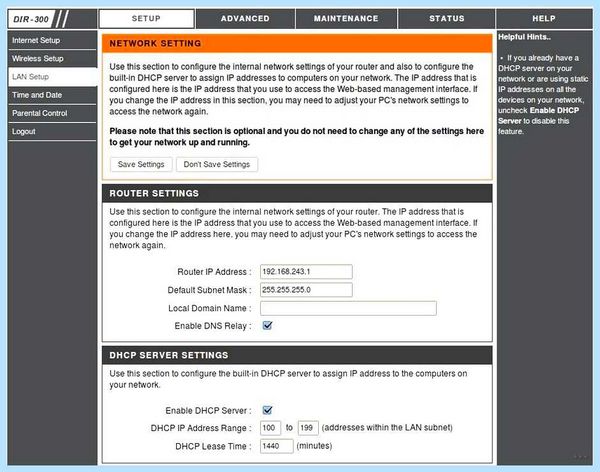

2. Идём в раздел «Setup» – «LAN Setup», где в поле «Router IP Address» вводим «192.168.243.1».

1. Открываем расширенные настройки сети Advanced Network.
2. Внизу страницы отмечаем флажком пункт «Enable Multicast Streams» и перезапускаем устройство.

Asus

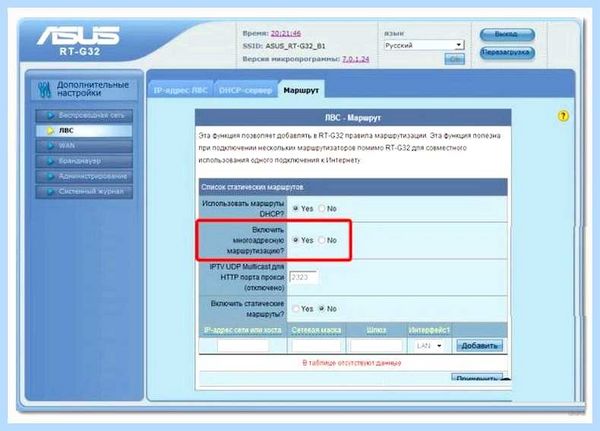

На маршрутизаторах Asus, переходим в раздел «ЛВС» и активируем вкладку «Маршрут», где включаем многоадресную маршрутизацию.

TP-Link

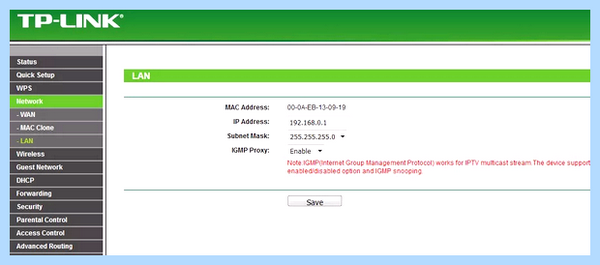

После обновления прошивки до последней версии мультикаст активируется автоматически, иные настройки не требуются.

NetGear

В разделе «Меню быстрого перехода» кликаем «Настройка», дальше – «Параметры интернет-порта». Включаем перенаправление потока для приставки на требуемый порт.

ZyXEL

Для совмещения работы интернета и IPTV нужно создать пару интерфейсов и привязать к одному WAN. Например, IPTV предоставляется по VLAN 10, а доступ к интернету – по VLAN 100.

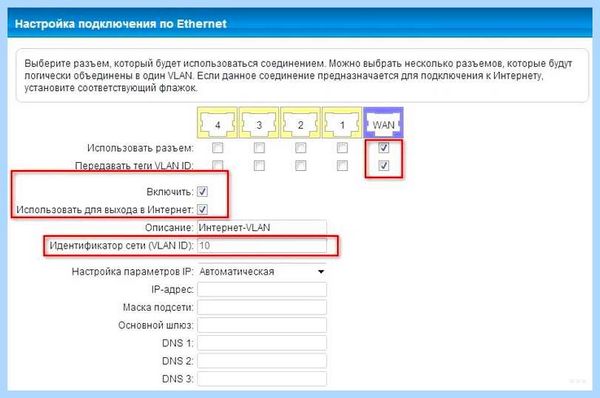

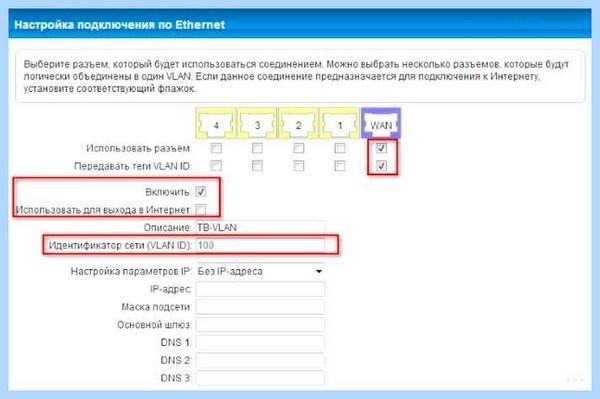

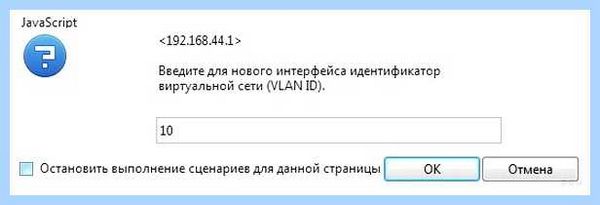

1. Создаём новое соединение IPoE с VLAN 10 (порт для IPTV). Для этого переходим «Интернет» – «IPoE» и добавляем новый интерфейс с идентификатором VLAN, равным 10.

1. Выставляем нужные настройки интерфейса.

1. Таким же путём создаем VLAN с ID, равным 100, для интернета.

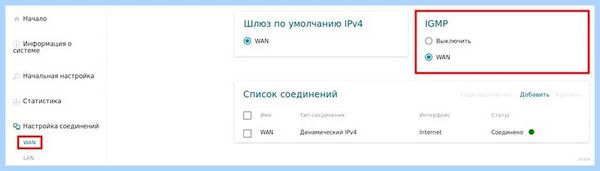

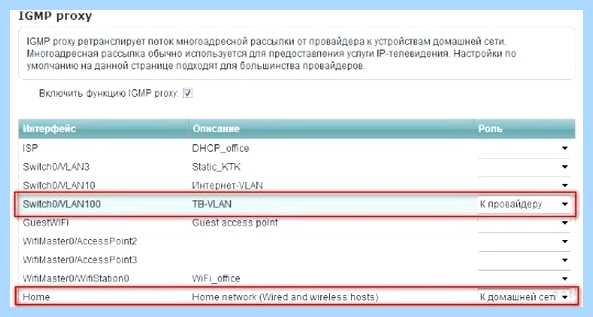

1. Идём в «Домашнюю сеть» – «IGMP Proxy» и выбираем назначение интерфейсов.

При просмотре ТВ на ПК обязательно активируем IGMP Proxy.

Телевизор

Для просмотра телевизионных каналов посредством IPTV на экране ТВ приёмника с поддержкой соответствующей функции нужно выполнить несложную настройку устройства.

LG

На телевизорах LG для этих целей используется программа SS IPTV, которую можно установить с интернета или флеш-накопителя (остановимся на первом случае).

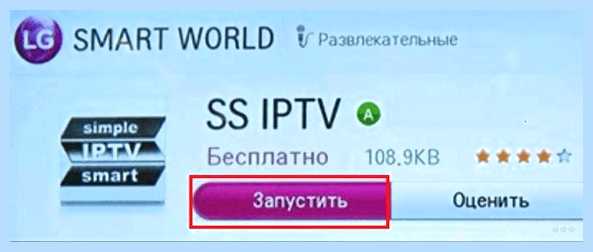

1. Открываем магазин приложений «Smart World» в разделе «Home».
2. Входим в учётную запись или создаём новую.
3. В адресной строке пишем «SS IPTV» и ищем приложение, после чего устанавливаем и запускаем его.

Инсталлировать программу можно и с флешки, предварительно скачав архив через браузер.

Philips

После соединения с сетью через любой интерфейс в настройках необходимо указать адрес DNS-сервера. В различных моделях опция находится в разных разделах меню (чаще всего это «Меню конфигураций» – «Режим работы»). DNS для каждой сети будет своим. Просмотр осуществляется через специальный виджет.

Samsung

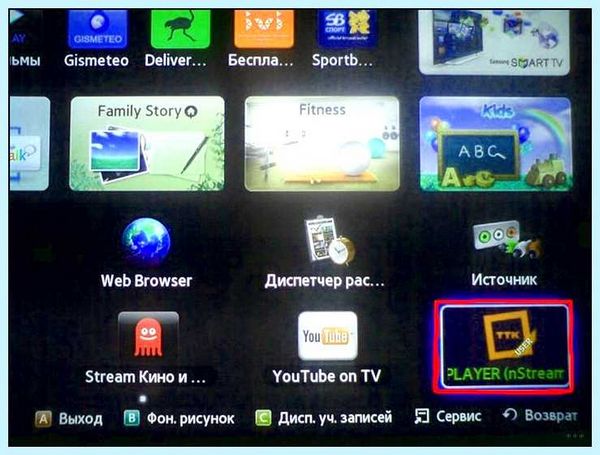

Как и случае с LG, на телевизорах Samsung включить IPTV можно посредством инсталляции специального ПО.

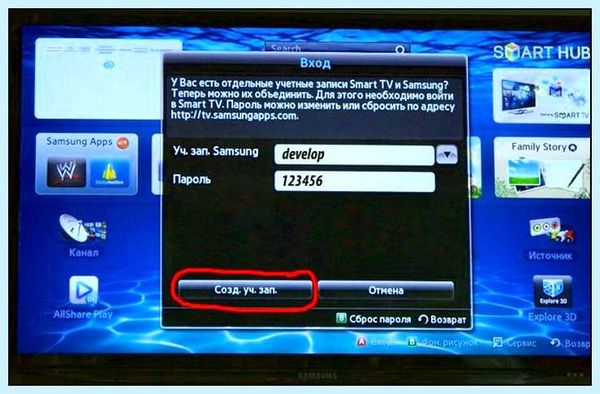

1. В меню «Smart Hub» или «Функции Smart» создаём новый аккаунт с именем Develop.

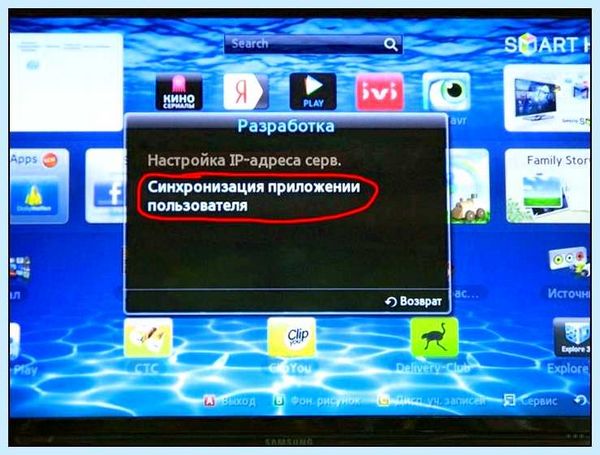

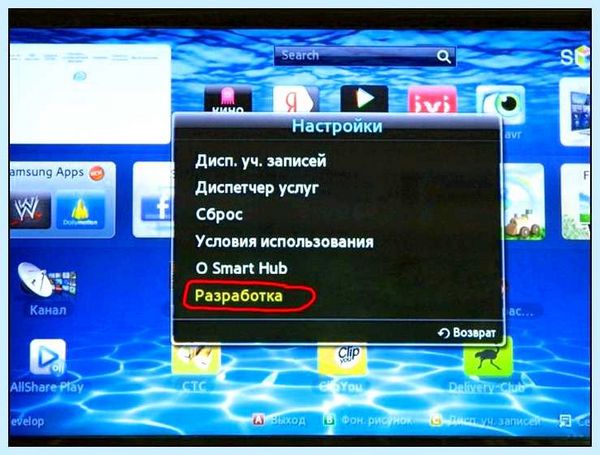

1. В настройках открываем раздел «Разработка».

1. Выбираем «Настройка IP-адреса сервера».

1. Вводим IP 188.168.31.14 и кликаем по пункту, который находится ниже.

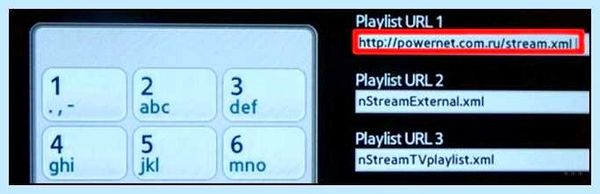

1. Выбираем плейлист и получаем список каналов.

ПК

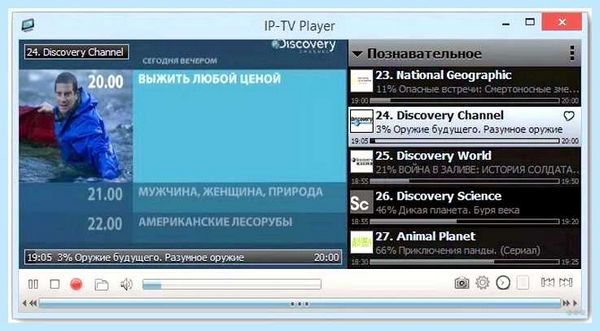

Смотреть телевизионные каналы по протоколу IP можно и на компьютере через любой проигрыватель, который поддерживает технологию. Популярнейшими являются VLC и IPTV-плеер – узкоспециализированный и простой в настройке.

Загружаем его с официального сайта borpas.info , устанавливаем, отказавшись от загрузки дополнительных компонентов, и запускаем. В отдельном окне с содержимым плейлиста отображается перечень телевизионных каналов.

Прокси

Для устройств и плееров, не поддерживающих мультикастовые рассылки по UDP-протоколу, целесообразно использовать UDP-proxy (прокси IPTV). Дополнительно такое решение снизит нагрузку на сеть ввиду трансляции IPTV через HTTP. Актуальным будет для мобильных девайсов и телевизоров со Smart TV.

Лучше всего для использования UDP proxy IPTV адаптированы роутеры Zyxel Keenetic с прошивкой NDMS v2.

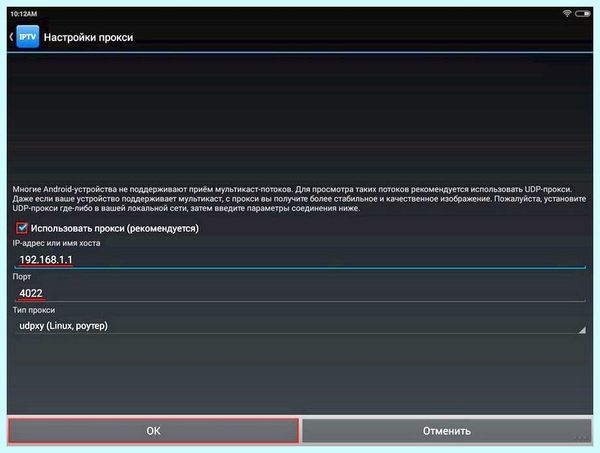

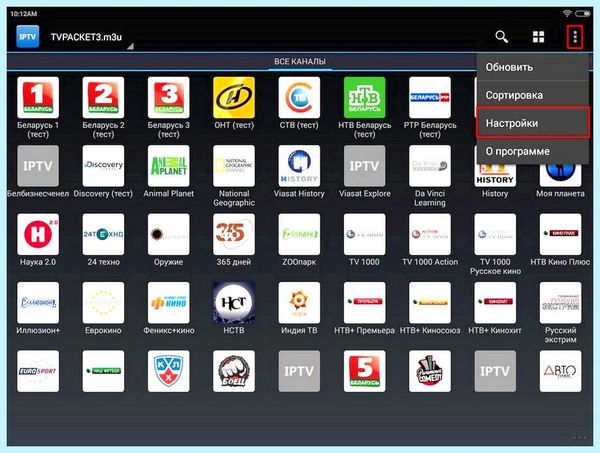

Настройка прокси для устройств на базе Android:

1. Запускаем IPTV.

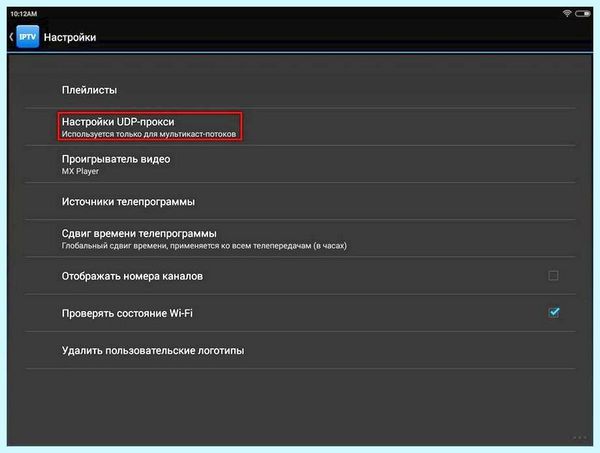

2. Вызываем настройки приложения.

Основы работы с мультикастом

1. Выбираем пункт «Настройки UDP-прокси».

1. Отмечаем флажком «Использовать прокси».
2. Вводим IP и «Порт» роутера, указанные при его настройке.

Настройка устройства для простора IPTV – дело простое, с которым справится любой пользователь, зная особенности процесса для своего случая. Охватить все модели роутеров, телевизоров и поправки на провайдеров в рамках одной статьи невозможно.

Поэтому, если остались вопросы, пожалуйста, пишите в комментарии, мы обязательно попробуем разобраться и поможем решить проблему с настройкой IPTV. Ставьте оценки, если статья понравилась и была полезна! Спасибо, приходите еще)

IGMP Proxy On or Off – Which One?

The chances are good that most of you reading this not only understand how proxies work, but you have also been using them for a while now.

But, having trawled the net to look for the kinds of problems and questions you guys have about them, it seems that there are more than a few of you out there who don’t know exactly where you stand when it comes to using an IGMP proxy.

The good news is that we are here to answer all of your questions and show you how best to use this useful resource.

First of all, we may as well get to what the acronym itself actually means. IGMP stands for “internet group management protocol”, which is used by both hosts and routers on the IP network.

This is then used to create multicast group memberships, which are then used to facilitate online streaming. Sounds a bit complicated, but once you know exactly how it works, it begins to make an awful lot more sense.

What Exactly is an IGMP Proxy. Should I Switch IGMP Proxy Off or On.

The whole purpose of an IGMP Proxy is that it is responsible for allowing and facilitating multicast routers to read, understand, and learn the membership information. As a result of that capability, it can then send multicast packets depending on the group membership information.

Naturally, those part of the group can join and leave as they see fit. But, it doesn’t always work. For example, it doesn’t always work with certain protocols. These are: DVMRP, PIM-SM, and PIM-DM.

What the IGMP proxy offers is a highly configured and unique upstream interface, alongside downstream interfaces. When we look at the downstream interface, this works primarily on the router side of the protocol. Naturally, the inverse is true with the upstream interface, which works on the host site of the aforementioned protocol.

How it all works when it is switched on is that the proxy will design a mechanism by which it will multicast based on the specific IGMP membership information that it has. From there, the router will then also be tasked with lining out the forwarding packets on the established interface.

After this, your IGMP proxy, if it is enabled, will create entries to forward data to and then add them to a specific forwarding cache, which is known as the MFC (multicast forwarding cache).

So, Should I turn the Proxy off, or keep it on?

As far as giving an answer to this that applies every time, that is a tough ask. For each individual case, there will be a reason to switch it off or keep it on. So, let’s try to break it down as much as we possibly can.

If the case is such that there is no IGMP proxy configured, all of the multicast traffic will simply be treated as a broadcast transmission. Additionally, it will send the packets to every port associated port of the network. So, that is what happens if it is disabled. When it is enabled, the same multicast data will only be sent to the multicast group.

It will not go anywhere else. So, as a result of that, there will not be any extra network traffic generated one way or the other by having the proxy switched on/enabled. As a result, if it is not creating any problems for you as it stands, we would simply suggest that you leave it on.

Unless given extra permissions, the proxy will naturally change all multicast traffic into unicast traffic. Effectively, this will not add any extra strain to the wireless devices that you are using in your home or office set up.

To elaborate on this point a little further, we thought we would put together a little list of pros to keeping the proxy on. These benefits include:

• All membership reports will be directly sent to the group.
• If the hosts leave the group, the membership report will then be forwarded to the router group.
• When hosts join the address group independently of the other hosts, the group membership report will then be forwarded to the group.

For usage in terms of in your household, we would suggest that you enable the proxy, particularly if you intend to use quite a lot of streaming services. As an additional bonus, it can also fix any mirroring issues that may crop up.

Then again, if none of that appeals to you, there really is no good reason for you to leave it on. This is because of the fact that your router will continue to keep an eye on these transmissions, using up precious processing power. So, if you aren’t going to use it, by all means, switch it off to optimize the performance of your router.

I want to switch it off. How do I do it?

If you have read the above and decided that you really want to switch it off, the next and last section is designed for you. Here is what you need to do to get it done:

• First up, you will need to go into the “network connections” menu on your PC or laptop. Next up, go into “LAN” or “local area connection”.
• After this, you will then need to click into “details” and input your IP address.
• Then, the next step is to enter your router’s IP address into your web browsers search bar. It sounds strange, but this opens up a setup page.
• Find the bridging folder and then go to the Multicast menu.
• Locate the IGMP Proxy option.
• From here, you will need to uncheck the box for “enable IGMP Proxy status”.
• Finally, to wrap this all up, all you need to do is hit the “apply” button.

There is also another way to do this. If you check the box in the multicast menu, it will lead you toward similar steps to the one detailed above. If you are more familiar with this method, by all means go for it.
