Что такое «чипсет»? Сколько у него разновидностей?
Что такое чипсет материнской платы и какой лучше выбрать?
Что такое чипсет материнской платы
Маркировка чипсетов материнских плат
- Что означают буквы
Чипсет — Что это такое? Как его выбрать?
Выбор чипсетов INTEL для процессоров 10 и 11 поколения
- Выше цифра — лучше функционал
Чипсет и материнская плата — не одно и то же
ЧТО ТАКОЕ ЧИПСЕТ? | РАЗБОР Intel
Выбирайте материнскую плату под процессор
Всё о чипсетах Intel 3 Series (Bearlake)
- Ключевые спецификации чипсетов Intel P35/G33, сравнение с предыдущим поколением
  - Похожие статьи

Микросхема, которую можно присоединить к другому устройству, например к компьютеру. Разновидностей хуева туча.

Что такое «чипсет»? Сколько у него разновидностей?

Процесс вывода на рынок чипсета Intel X48 был настолько плавным и растянутым по времени, что многие потребители уже перестали считать его новинкой. Судите сами — платы на основе этого набора системной логики демонстрируются производителями с конца прошлого года, недавно они начали поставляться, а одна из них даже побывала в нашей лаборатории ещё до официального анонса Intel X48.

В новостях мы изучали немало материнских плат на базе Intel X48, многие из которых обладают неплохим разгонным потенциалом, но на сайте Intel описание этого чипсета появилось только сегодня — ещё сутки назад главным настольным чипсетом считался Intel X38. Напомним, что основные отличия Intel X48 от предшественника заключаются в официальной поддержке 1600 МГц шины, памяти типа DDR3-1600 с расширениями XMP и более высокая цена ($70 против $50 за сам набор микросхем) . Конечно, народная молва приписывает чипсету Intel X48 более высокий разгонный потенциал, и некоторые материнские платы подтверждают эти надежды, но это качество зависит от большого количества факторов.
Казалось бы, Intel официально отрицает поддержку DDR-2 для чипсета X48, но мы-то уже не раз видели платы на основе этого набора системной логики с поддержкой DDR-2. Тем более, что сама Intel в характеристиках чипсета как бы нечаянно упоминает о поддержке DDR2-667 и DDR2-800
Модули памяти с функцией ECC, если верить таблице, чипсетом Intel X48 не поддерживаются. Очевиден намёк на «настольную» ориентацию этого чипсета. Японские магазины уже начали продавать платы на базе Intel X48 производства DFI и Gigabyte, замечены родственные продукты и в других уголках планеты. Остаётся признать, что анонс чипсета Intel X48 наконец-то состоялся.

Источник: http://www.overclockers.ru/hardnews/28670.shtml
Остальные ответы

Микросхема, которую можно присоединить к другому устройству, например к компьютеру. Разновидностей хуева туча.

Что такое чипсет материнской платы и какой лучше выбрать?

Гид по выбору чипсета материнской платы при сборке ПК для дома, офиса или игр под процессор AMD или Intel.

Что такое чипсет материнской платы

У каждой материнской платы есть набор микросхем — чипсет. Определяет возможности вашей материнской платы. Когда речь заходит о материнских платах, применяются сложные термины. Разобраться непросто, но необходимо. Или не получится собрать подходящий ПК по доступной цене.

Одним из наиболее распространенных терминов является «чипсет». Своего рода «ядро» материнской платы. Связывает компоненты между собой. Определяет, в том числе, сколько USB-портов на материнской плате, насколько быстро происходит передача данных и многое другое. От чипсета зависит максимальный объем ОЗУ и сколько карт расширения вы можете использовать.

На заре вычислительной техники материнская плата была покрыта отдельными интегральными схемами. Причем каждый чип управлял определенной частью компьютера. Со временем инженерные инновации сжали конструкцию в две микросхемы, расположенные на материнской плате: северный мост и южный мост, которые были названы так из-за их расположения на материнской плате.

Северный мост обычно управлял центральным процессором. Соединял его с остальными компонентами ПК, такими как оперативная память. Южный мост управлял как контроллерами SATA и IDE, портами USB, аудио, сетью и многим другим. В сочетании северный и южный мосты отвечали за всю связь между компонентами ПК. Эти два чипа объединили множество других чипов с определенной ролью. Поэтому стали называться «набором микросхем» — чипсетом.

На современных материнских платах вы не найдете ни северного, ни южного моста. Многие из функций, которые когда-то выполнял северный мост, теперь выполняются самим ЦП. Остальные роли объединены в один чип в стиле южного моста. Хотя термин «чипсет» остается и используется для различения различных моделей материнских плат, функциональность продолжает развиваться.

Полностью интегрированный чип известен как Platform Controller Hub (PCH) на материнской плате Intel. Версия AMD была известна как Fusion Controller Hub (FCH), хотя компания перестала так использовать это название после выпуска своей архитектуры Zen.

Как и в случае с большинством оборудования, более новый чипсет обычно лучше. Разумеется, в рамках своего класса. Чем выше класс — тем функциональнее и производительнее. И, как правило, дороже.

Маркировка чипсетов материнских плат

Чипсеты материнских плат имеют загадочные имена, состоящие только из букв и цифр. Рассмотрим значение названий чипсетов. Научимся сравнивать и выбрать более производительный. В большинстве случаев нужно искать одну букву, за которой следует несколько цифр. И AMD, и Intel используют один и тот же стиль именования чипсетов — «A123».

Что означают буквы

Буква указывает на уровень производительности, который вы можете ожидать от данного чипсета. Соответственно, и от материнской платы. Первая цифра указывает на поколение чипсета, а вторые две цифры обычно являются показателями производительности. Все еще не уверены, что здесь происходит? Давайте разберем несколько примеров чипсетов Intel и AMD.

Не забудьте подписаться на наш Дзен

A — Материнские платы AMD начального уровня — бюджетные. Например, А520.
B — Основные материнские платы для более серьезных пользователей. Например, B550.
X — Высокопроизводительные материнские платы для высокопроизводительных рабочих станций и энтузиастов. Например, Х570.

H — бюджетные материнские платы Intel начального уровня. Например, H610.
B — материнские платы базового уровня для более серьезных задач. Например, B660.
Z — Высокопроизводительные материнские платы для мощных рабочих станций, подходят геймерам и энтузиастам. Например — Z590, как в тестовом стенде «Блога системного администратора»:

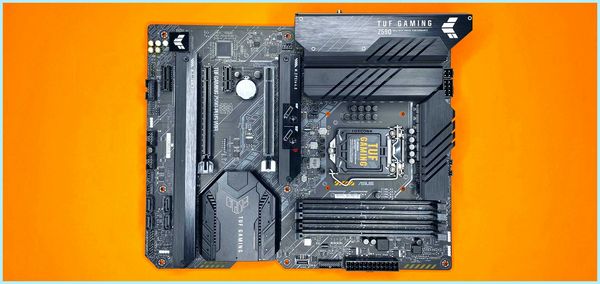

Обзор ASUS TUF GAMING Z590-PLUS WIFI — игровая материнская плата
13 сентября 2021

Забегая немного вперед, отметим: вторая цифра — «девятка». Означает крутейшие производительность и функционал для своего класса (Z) и поколения (5).

X — самый высокий уровень производительности Intel. Исключительно для использования с оборудованием Intel Extreme.

Чипсет — Что это такое? Как его выбрать?

Бюджетные подходят для ПК под офисное ПО, серфинг в браузере, мессенджеры — WhatsApp, Viber, Skype, ICQ. И социальные сети, например — ВКонтакте или Одноклассники. Годятся для совместной работы — например в Zoom. И казуальных игр. Базовые справляются с широким кругом задач домашних пользователей. В том числе игр, без повышенных требований. Высокопроизводительные нужны продвинутым геймерам. А также профессиональным создателям контента — фотографам, видеографам, видеомонтажерам.

Буква — первый признак производительности. Но не единственный и не всегда точный. Особенно для чипсетов Intel, поскольку разницу между H и B зачастую невозможно определить. На разные уровни производительности указывают числа.

Выбор чипсетов INTEL для процессоров 10 и 11 поколения

Выше цифра — лучше функционал

Рассмотрим на примере моделей одного класса производительности и одного поколения — Intel H610, Intel B660 и Intel H670. Intel H610 не поддерживает линии PCIe 4.0, до 8 линий PCIe 3.0 и до 4 портов SATA 6 Гбит/с. Вторая цифра в названии Intel H670 больше. Соответственно, круче функционал. Поддерживает до 12 линий PCIe 4.0, до 12 линий PCIe 3.0, до восьми портов SATA 6 Гбит/с и поддерживает память Intel Optane.

Вторая цифра нередко важнее буквы. Например, Intel B660 (вторая цифра — «6») — базовый уровень. Поддерживает до 6 линий PCIe 4.0, до 8 линий PCIe 3.0, до 4 портов SATA 6 Гбит/с и поддерживает память Intel Optane. По характеристикам уступает бюджетной Intel H670.

Чипсет и материнская плата — не одно и то же

Зачастую термин «чипсет» используют как синоним «материнской платы». Но это не одно и то же. Чипсет является неотъемлемой частью материнской платы. Возможности чипсета могут быть шире, чем у основанной на нем «материнки». Типичный пример — материнская плата поддерживает меньше портов USB, чем по-максимуму предусмотрено ее чипсетом. Опирайтесь на спецификации материнской платы. Функционал чипсета может быть «урезан».

ЧТО ТАКОЕ ЧИПСЕТ? | РАЗБОР Intel

Выбирайте материнскую плату под процессор

Итак, чипсет управляет связью между ЦП и другими компонентами (например, памятью, жесткими дисками, графической картой). Совместим только с процессорами определенных поколений. Означает, что два процессора, использующие один и тот же сокет, не обязательно будут работать на одной и той же материнской плате. Список процессоров, поддерживаемых вашей материнской платой, можно найти на сайте производителя.

Чипсет материнской платы — небольшая часть того, что нужно учесть перед покупкой новой материнской платы. Обратите внимание на сведения, которые размещены на коробке. Уточните тип оперативной памяти, которую поддерживает материнская плата. Например, DDR3, DDR4 или DDR5. Информацию о модели материнской платы и ее спецификациях можно найти в интернете. Там же сведения о количестве портов USB, поддержке RGB, размере материнской платы и другие характеристики компонента. Наиболее достоверный источник — официальный сайт производителя «материнки»: например, MSI или ASUS.

При сборке компьютера оптимально сначала выбрать процессор. И лишь затем подобрать оптимальную для данного чипа материнской платы. Для новой «материнки» важно установить свежие драйверы. Или возможны сложности в работе. Типичный пример — пустое меню завершения работы в ОС Windows. Читайте как исправить данную проблему:

Нет доступных параметров управления электропитанием в меню завершения работы Windows
15 декабря 2022

Какая у вас в ПК материнская плата? Напишите в комментариях.

Всё о чипсетах Intel 3 Series (Bearlake)

На этой неделе в рамках выставки Computex 2007 компания Intel представила долгожданную серию чипсетов для домашних и корпоративных настольных ПК нового поколения, получившую финальное название Intel 3 Series. Масштаб события был бы глобален сам по себе, без дополнительных условий, однако в этот раз изменения затронут не только внутричипсетную логику или скажутся на поддержке нового поколения 45 нм процессоров Intel семейства Penryn. Помимо поддержки двух- и четырёхядерных процессоров Intel Core 2 Duo и Core 2 Quad новые чипсеты Intel 3 Series, ранее фигурировавшие под рабочим названием «Bearlake», наряду с традиционной DDR2-800 поддерживают совершенно новый тип памяти DDR3, а также новое поколение шинного интерфейса PCI Express 2.0 с удвоенной пропускной способностью графики, а также работают с новой технологией Intel Turbo Memory для ускорения загрузки приложений. Специально подчеркну: поддержка всех этих технологий реализуется впервые.

На этом список нововведений, реализованных в новом поколении чипсетов Intel, отнюдь не исчерпывается. Так, ряд новых чипсетов серии Intel 3 Series — таких как Intel G33 Express и Intel G35 Express, обладает интегрированной графикой, также нового поколения, где наряду с технологией Intel Clear Video Technology, опять же, впервые, реализована поддержка интерфейса HDMI (High Definition Media Interface), а версия G35 обладает графическим ядром четвёртого поколения с полноценной аппаратной поддержкой DirectX10. Всё это и ряд других технологий позволяет обеспечить новое поколение платформенных технологий Intel Viiv и Intel vPro — Salt Creek и Weybridge, соответственно, совершенно новыми возможностями.

Для детального описания технологий, реализованных в серии чипсетов Intel 3 Series, в нашей редакции было решено вставить в план публикаций этот отдельный теоретический материал, детально излагающий нововведения и отличия наборов логики в серии. Далее последуют многочисленные практические исследования чипсетов Intel 3 Series, которые, будем надеяться, будут более понятны нашим читателям после прочтения этой статьи.

Прежде всего хотелось бы отметить, что серия Intel 3 Series включает в себя множество разновидностей чипсетов, однако в ближайшее время на прилавках магазинов стоит ожидать материнские платы лишь на двух моделях из этого списка, а именно Intel G33 Express и Intel P35 Express. Поставки этих чипсетов производителям системных плат начались ещё в апреле, в то время как отгрузки следующей «волны» чипсетов, Intel Q33 и Q35 Express, началась только сейчас, и платы на этих наборах логики появятся в рознице ближе к третьему кварталу. Поставки наиболее производительных и интересных с технической точки зрения чипсетов новой серии — Intel G35 Express и Intel X38, начнутся в ближайшие 90 дней, предположительно в сентябре. Сегодня мы расскажем о характеристиках всей серии, но более детально коснёмся возможностей уже представленных версий Intel G33 Express и Intel P35 Express. Прежде всего изучим основные характеристики этих чипсетов и сравним их с возможностями предыдущего поколения наборов логики Intel на наиболее наглядном примере Intel P965. Ключевые параметры для сравнения сведены в таблице ниже.

Ключевые спецификации чипсетов Intel P35/G33, сравнение с предыдущим поколением

2DIMM х 2 канала
PCI Express x16

Относительно новых 45 нм процессоров с архитектурой Penryn стоит отметить, что их время уже не за горами, поскольку уже в 2008 ожидается появление многоядерных чипов для настольных ПК, нынче носящих рабочие названия Yorkdale и Wolfdale. Что касается новых процессоров с FSB 1333 МГц, массовое их появление можно ожидать уже в третьем квартале.

Относительно поддержки наиболее интересного нововведения этого года, памяти DDR3 SDRAM, можно отметить, что Intel P35 станет первым чипсетом для работы с этой памятью. Первоначально DDR3 будет представлена вариантом DDR3-1066, однако со временем её частоты доберутся до 1600 МГц и возможно выше. Разумность появления поддержки DDR3 в новом поколении настольных платформ можно объяснить хотя бы тем, что нынешняя, наиболее производительная стандартизированная память DDR2-800 в своей 2-канальной ипостаси способна выдать производительность порядка 12,8 Гб/с, в то время как уже для DDR3-1066, поддерживаемой Intel P35, пиковая пропускная способность шины памяти нормируется на уровне 17 Гб/с. К тому же, новый 1,5 В интерфейс питания DDR3 позволит добиться большей экономии энергии по сравнению с 1,8 В у DDR2 SDRAM. Подробнее с возможностями нового поколения памяти для настольных ПК можно ознакомиться в недавно опубликованном на нашем сайте материале FAQ по DDR3. В самое ближайшее время на нашем сайте также можно ожидать материалы, посвящённые практическим исследованиям возможностей DDR3 и сравнения с DDR2. Однако вернёмся к характеристикам наиболее интересного из представленных чипсетов, Intel P35 Express, или, по внутренней терминологии, Intel 82P35. Чипсет поддерживает новое поколение процессорной технологии Intel Viiv и в связке с южными мостами ICH9R или ICH9DH рассчитан с прицелом на использование в составе домашних развлекательных комплексов. Наряду с поддержкой 1333/1066/800 МГц системной шины и процессоров Intel Core2 Duo, Intel Core2 Quad с технологией Intel VT (Intel Virtualization Technology), чипсет также работает с двухядерными процессорами Intel Pentiumи Intel Celeron.

Улучшенный контроллер памяти поддерживает технологию Intel Fast Memory Access для увеличения производительности системы путём оптимизации пропускной способности шины и снижения латентности доступа к памяти. Поддержка технологии Intel Matrix Storage Technology (Intel MST) означает, что добавление второго жёсткого диска появляется возможность включения режимов RAID 0, 5 и 10, а поддержка внешних накопителей SATA (eSATA) позволяет полностью использовать пропускную способность современной шины SATA (до 3 Гб/с) в накопителями вне системы.

Дополнительно можно упомянуть появление новой технологии Intel Quiet System Technology (Intel QST), обеспечивающую интеллектуальный контроль вращения вентиляторов системы охлаждения в зависимости от температуры по новым алгоритмам, с минимизацией шума и без излишних переходов между режимами. Технология Intel High Definition Audio означает поддержку аудио в конфигурации до 7.1-канальной. Появление поддержки технологии Intel Turbo Memory на практике означает, что в систему может быть дополнительная память с помощью PCIe x1 карты или запаянного на плату чипа NAND-памяти. Чипсет P35 позволяет активировать Turbo Memory поддержкой дисковых контроллеров в AHCI и обеспечить прирост скорости загрузки приложений при работе под Windows Vista.

Северный мост Intel P35, точнее, чип Intel 82P35 MCH (Memory Controller Hub) выполнен в 1226-контактном корпусе FCBGA (Flip Chip Ball Grid Array).

Новый чипсет Intel G33 Express (GMCH, Graphics Memory Controller Hub), наряду с выше упомянутыми характеристиками, обладает интегрированным графическим контроллером Intel GMA 3100 (Graphics Media Accelerator), поддерживающим Microsoft DirectX 9.0c Shader Model 2.0, OpenGL 1.5 и трёхмерный интерфейс Windows Vista Aero, а также улучшенную технологию Intel Clear Video Technology для качественной обработки видеосигнала с расширенным управлением цветом ProcAmp.

В этом чипсете реализована интегрированная поддержка интерфейса HDMI (High Definition Multimedia Interface), технология Intel TV Wizard для установки и конфигурирования опций работы с ТВ.

Северный мост Intel 82G33 выпускается в 1226-контактном корпусе FCBGA.
Несколько слов о новых южных мостах серии ICH9.

Среди нововведений этой серии южных мостов следует подчеркнуть увеличенное количество портов USB, улучшенную поддержку функциональности SATA. Версия ICH9R также поддерживает технологию Turbo Memory. Более подробные характеристики нового семейства южных мостов Intel ICH9 приведены в таблице ниже.
