Мощь современных процессоров сводит на нет некогда существовавшее основное преимущество аппаратных RAID — функционирование массива за счёт ресурсов отдельного устройства, RAID-контролера. А вот самая слабая сторона аппаратного RAID по-прежнему актуальна. Так, аппаратный RAID-контроллер может выйти из строя. Потребуется его замена – его как отдельного внешнего устройства или всей материнки в случае с интегрированным контролером. Это, во-первых, финансовые траты. Во-вторых, риски потери данных из-за развала RAID. Развал вследствие неудачного восстановления RAID после смены контроллера – не такое уж редкое явление.
RAID 0 из двух SSD M.2 PCI-E 3.0
Привет, друзья. Если на вашем ПК до сих пор имеется жёсткий диск типа HDD, и, мало того, на него установлена операционная система, то вся мощь вашего новейшего процессора и 16 Гб или более оперативной памяти будут сведены на нет устаревшим принципом работы типа HDD. Если же вы продвинутый пользователь, то наверняка вместо обычного винта у вас установлен твердотельный накопитель SSD, и у вас работа за компьютером идёт в 4-5 раз быстрее, чем с HDD-диском. Ну а если вы ещё более продвинутый пользователь ПК, то вместо простого твердотельника у вас имеется новейший SSD M.2, поддерживающий протокол передачи данных NVMe. И в этом случае скорость чтения/записи данных у вас может достигать фантастических 3500 Мб/с. «Чего же желать ещё?» — скажете вы. Отвечаем: можно заставить работать накопитель M.2 ещё быстрее на 40-70% (а иногда на 100%) с помощью создания средствами БИОСа вашей материнской платы массива RAID 0 из двух SSD M.2. Ниже рассмотрим на конкретном примере, как создать, настроить RAID 0 из двух SSD M.2 и установить на него Windows 10. И также мы посмотрим на скорости чтения и записи данных массива.
RAID 0 из двух SSD M.2 PCI-E 3.0
Примечание: друзья, на нашем сайте есть целая серия статей о создании и работе RAID-массивов разной избыточности. Юзайте тег RAID, и вы сможете узнать, что такое аппаратные и программные RAID-массивы, зачем они нужны, как их создавать, и как они работают.

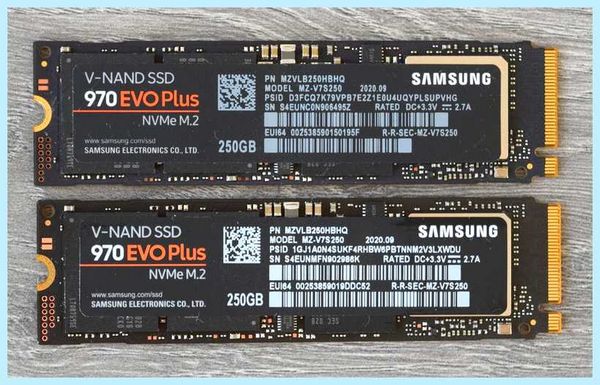

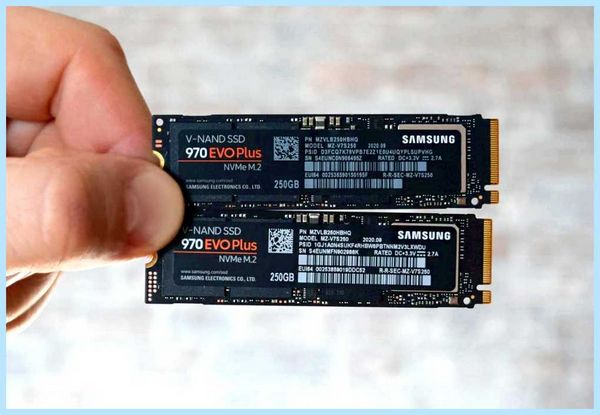

В этой публикации мы рассмотрим создание RAID 0 из двух SSD M.2. RAID 0 («striping» или «страйпинг») – это дисковый массив из двух или более накопителей с отсутствием избыточности. Простыми словами: мы устанавливаем в компьютер два или более накопителей, при этом желательно, чтобы это были одинаковые накопители, как минимум одного объёма и от одного производителя, и эти накопители работают в паре, объединяя свой скоростной потенциал. Технология RAID 0 при записи распределяет информацию на блоки и записывает её на два SSD одновременно, за счёт чего, собственно, производительность дисковых операций и увеличивается в 2 раза. Но что важно: при выходе из строя любого SSD вся информация на втором накопителе теряется. Условие для создания аппаратного RAID 0 – и сам аппаратный RAID, и конфигурацию 0 должна поддерживать материнская плата. Нынче практически все современные материнки поддерживают аппаратный RAID 0, исключение могут составлять разве что самые бюджетные модели вообще без возможности создания RAID.

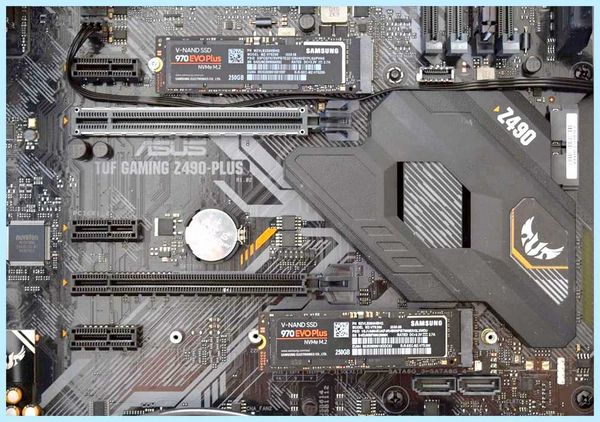

В нашем случае работать мы будем на материнской плате Asus Tuf Gaming Z490-Plus. Если у вас другая материнка, соответственно, у неё будет другой механизм настройки работы RAID, но вы можете действовать по аналогии. И создавать RAID-массив мы будем из двух SSD M.2 NVMe с интерфейсом PCI-E 3.0 — Samsung 970 EVO Plus. Это один из лучших SSD NVMe на современном рынке, может читать данные со скоростью до 3500 Мб/с, записывать – до 3300 Мб/с. Подробный обзор этого накопителя можете посмотреть в статье сайта «M.2 накопитель Samsung 970 EVO Plus».
Создание RAID 0 SSD M.2 в BIOS

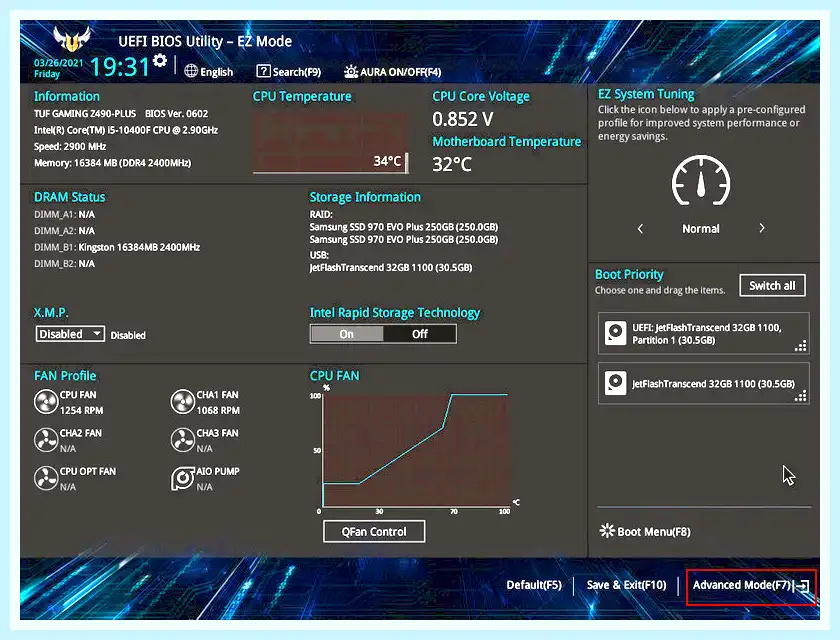

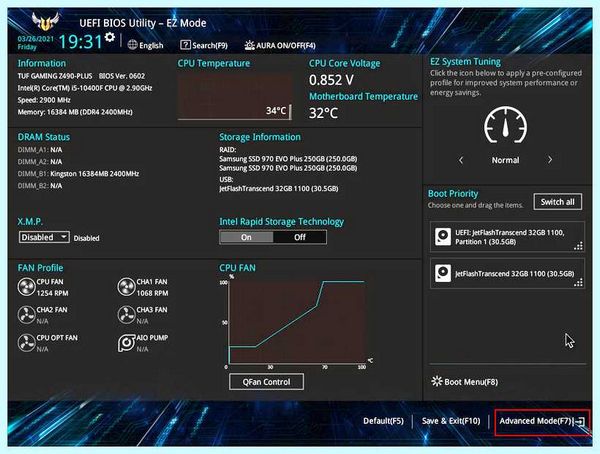

Оба SSD M.2 подключены к компьютеру, на них обоих нет ценной информации, ибо в процессе создания RAID вся она утеряется. Нам нужно войти в BIOS и настроить использование накопителей в рамках работы RAID-массива. Входим в BIOS материнки Asus Tuf Gaming Z490-Plus. Заходим в расширенные настройки «Advanced Mode».

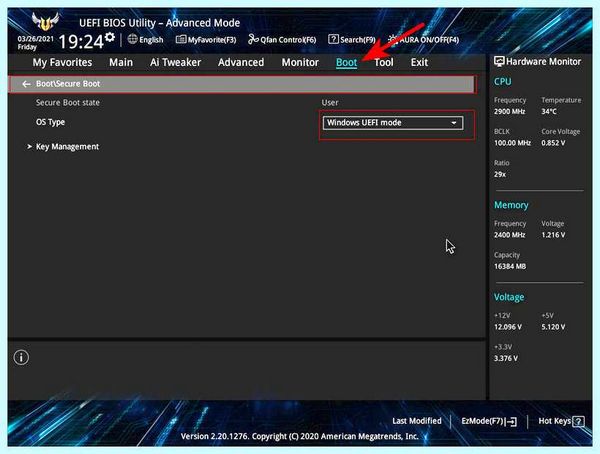

Сначала нам нужно настроить работу компьютера в режиме только UEFI. Только в UEFI будет работать RAID из SSD M.2, тогда как RAID из обычных SATA-SSD может работать и в режиме совместимости UEFI/Legacy. Так что первым делом идём на вкладку настроек «Boot». И опцию функции Secure Boot выставляем в положение «Windows UEFI Mode», т.е. загрузка только в режиме UEFI.

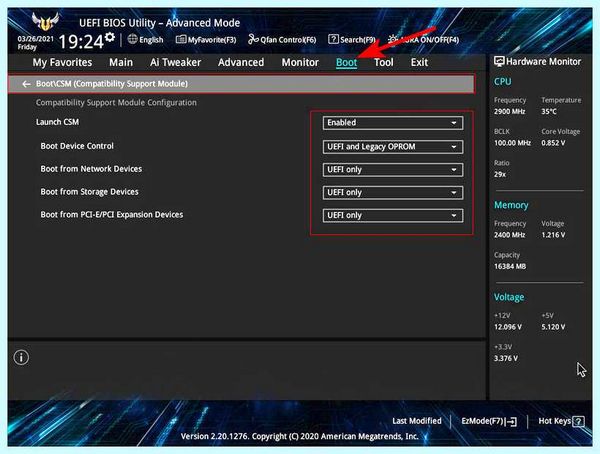

Для функции Boot\CSM тоже выставляем значение всех опций «UEFI», т.е. работа только в UEFI.

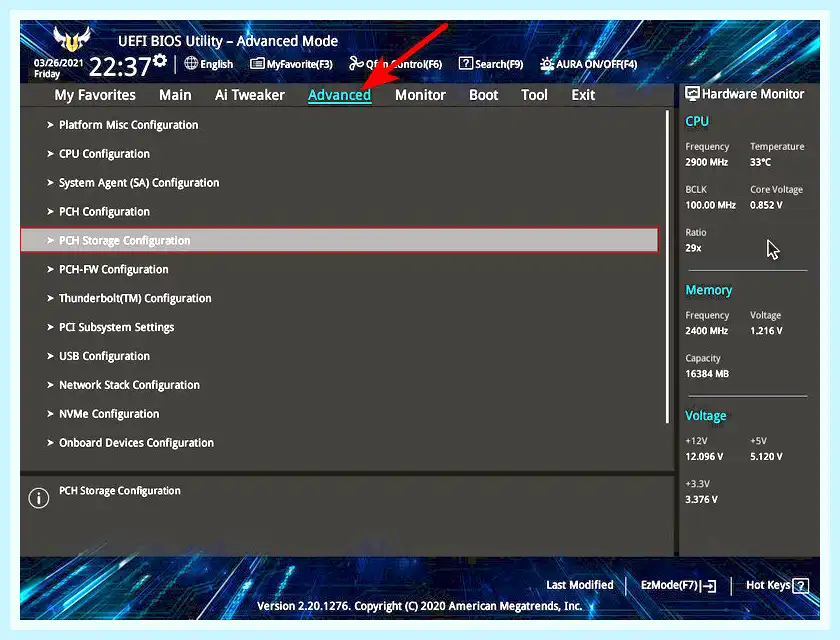

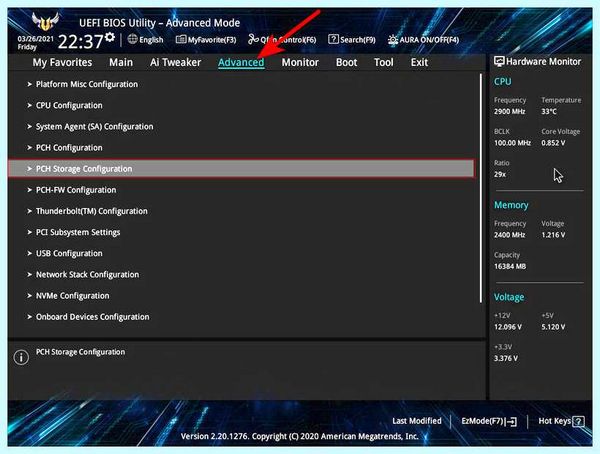

Переходим на вкладку настроек «Advanced». Идём в пункт «PCH Storage Configuration».

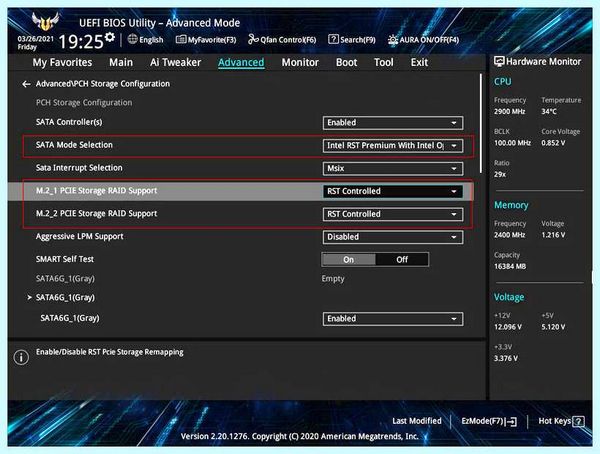

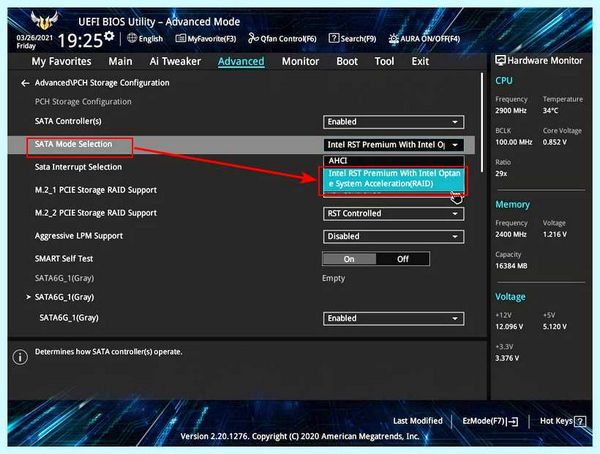

И здесь выставляем опцию SATA Mode Selection в положение RAID, в нашем случае «Intel RST Premium With Intel Optane System Acceleration (RAID)». Опции «M.2_PCIE Storage RAID Support» выставляем в положение «RST Controlled».

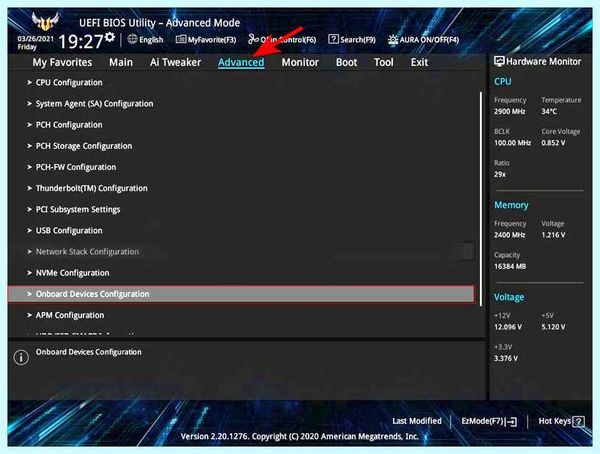

В той же вкладке настроек «Advanced» идём в пункт «Onboard Devices Configuration».

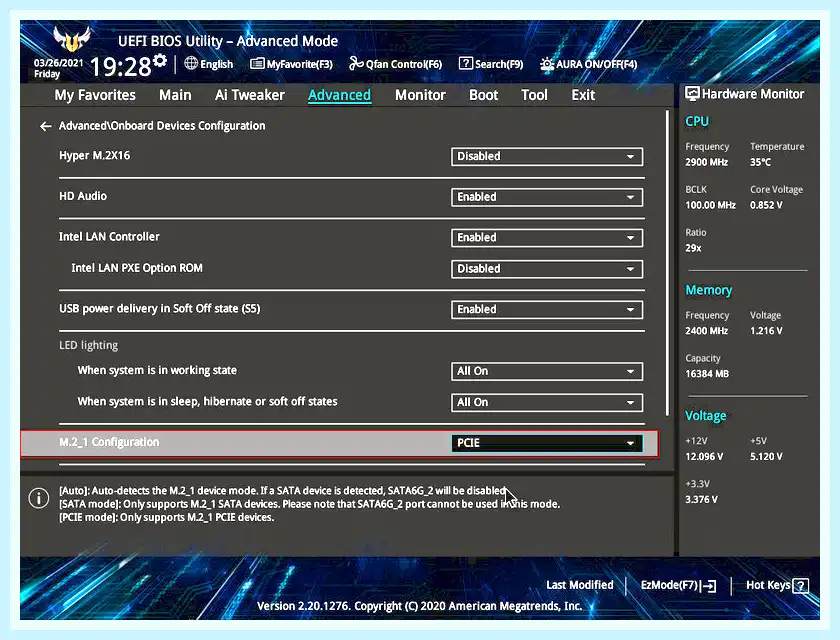

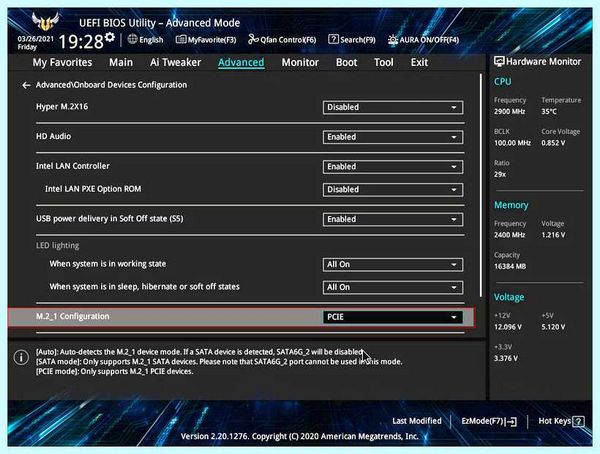

Выставляем M.2_1 Configuration в положение «PCIE».
Intel RAID Controller RS3DC080 проблема с дисками
Жмём F10 для сохранения произведённых нами в BIOS настроек и перезагружаемся. Далее снова входим в BIOS.

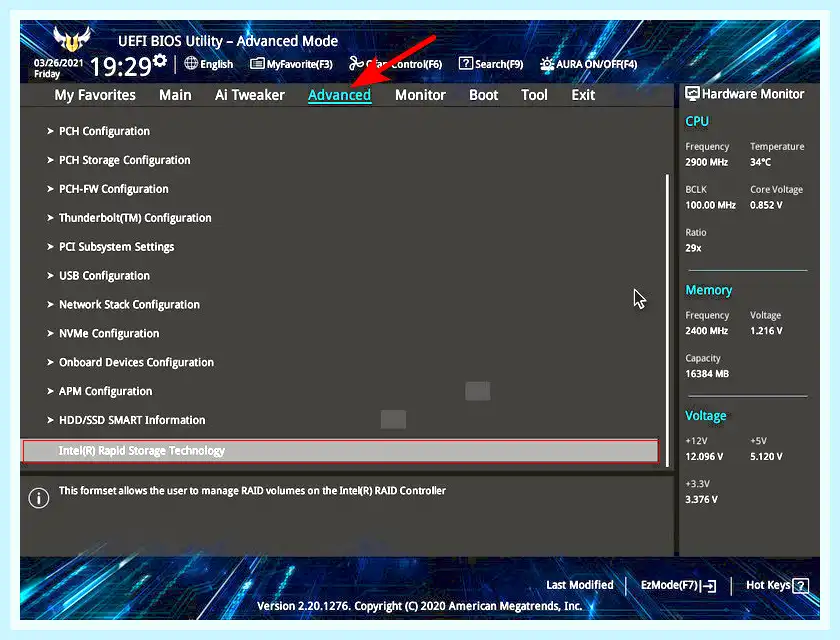

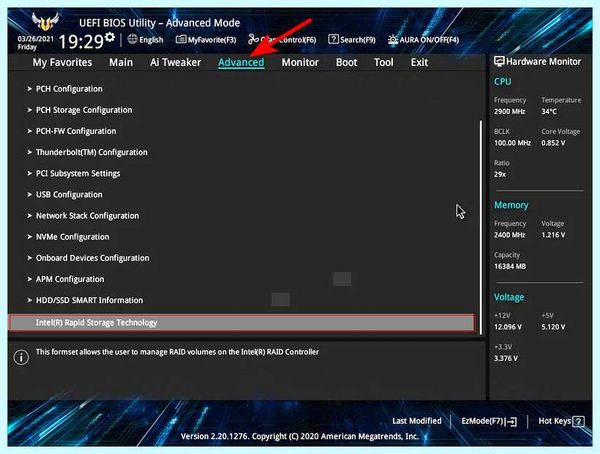

Заходим опять в расширенные настройки «Advanced Mode», и опять идём во вкладку «Advanced». Переходим в пункт «Intel Rapid Storage Technology».
Именно здесь и произойдёт создание нашего массива RAID 0. Жмём «Create RAID Volume».

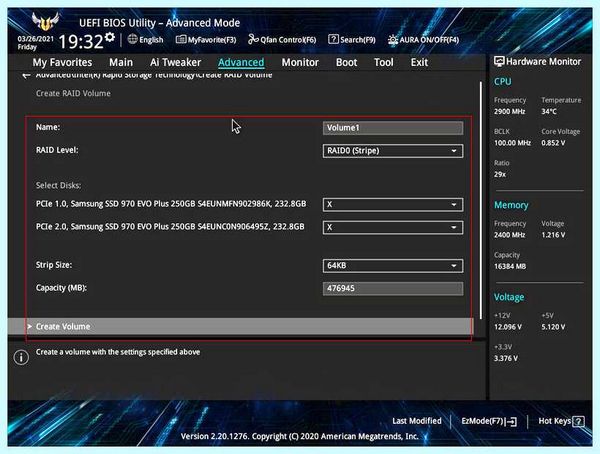

И создаём нужную нам конфигурацию RAID, в нашем случае это RAID 0. Во-первых, выбираем название нашему массиву. Во-вторых, выбираем тот самый RAID 0 (Stripe). В-третьих, для добавления накопителей SSD M.2 в массив отмечаем их как X. И жмём «Create Volume».

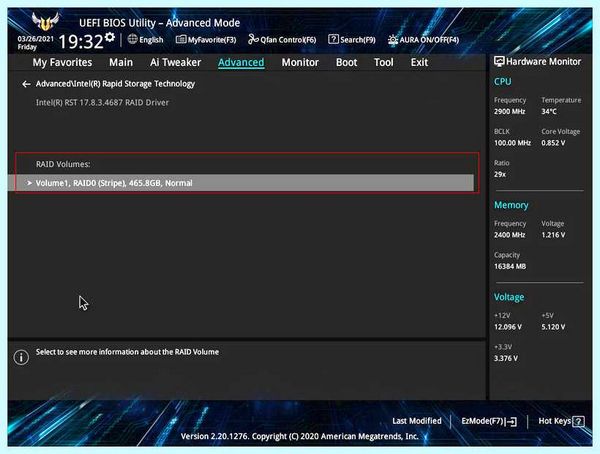

Вот и всё: наш массив RAID 0 создан.
Жмём F10 для сохранения произведённых нами в BIOS настроек и перезагружаемся.
Установка Windows 10

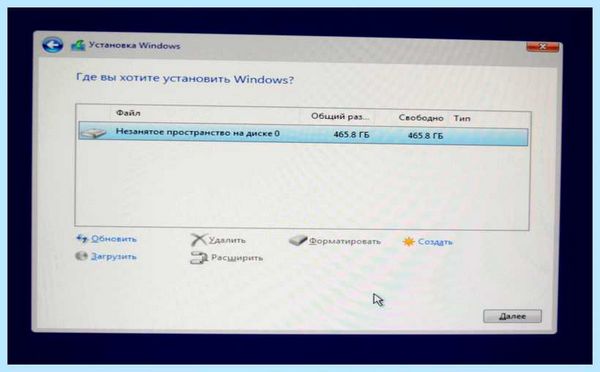

После перезагрузки жмём Boot-меню, загружаемся с установочной флешки Windows 10. И устанавливаем систему на массив RAID 0. Установщик операционной системы увидит RAID-массив из двух накопителей SSD M.2 как одно нераспределённое пространство. И на этапе выбора места установки Windows 10 мы всё делаем так же, как на обычном жёстком диске: хотим, ставим систему на всё пространство, хотим — разбиваем на разделы. Никаких отличий от пространства обычного диска здесь не будет.
Что такое RAID и как оно работает?
Ну и в дальнейшем инсталляция системы ничем не будет отличаться от обычной.
RAID 0 SSD M.2 в системной среде

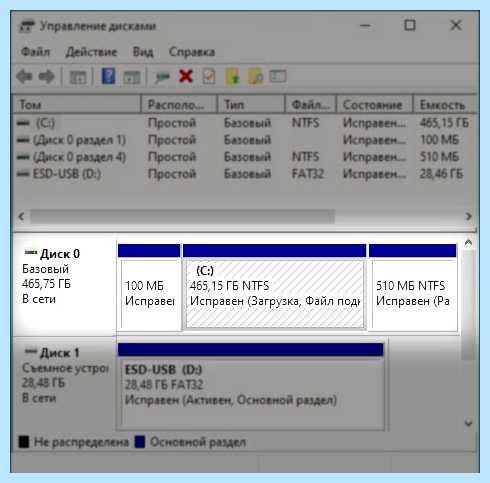

А как созданный нами массив RAID 0 из двух SSD M.2 будет значится в системной среде Windows 10? В управлении дисками на карте дисков наш RAID будет значится также как единое дисковое пространство.

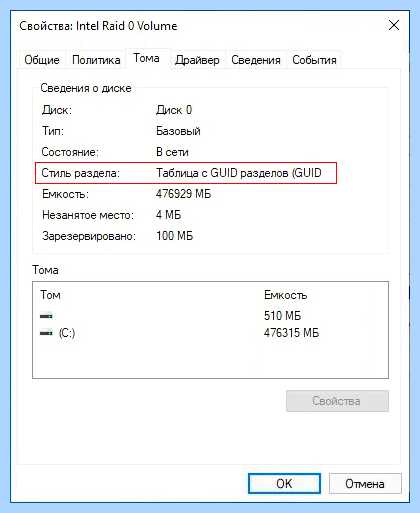

У массива, как у обычного диска, стиль разметки GPT.

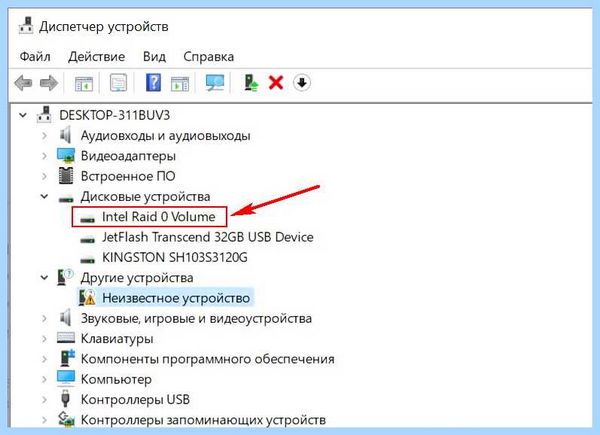

В диспетчере устройств Windows 10 накопители не значатся отдельно, значатся как RAID-диск.
Скорость чтения и записи данных RAID 0 SSD M.2

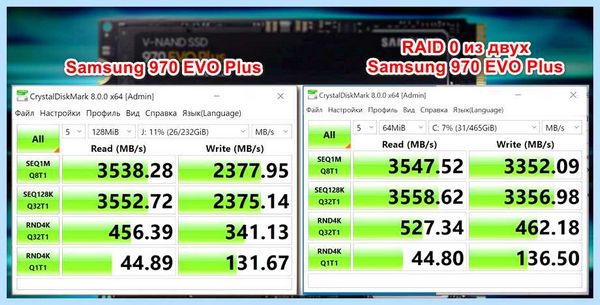

Ну и, конечно, самое интересное во всём этом процессе – скорость чтения и записи данных RAID 0 из двух SSD M.2. Измеряем скорость чтения/записи в программе CrystalDiskMark. Но, увы, заметного прироста производительности по сравнению с тестами одного накопителя Samsung 970 EVO Plus двое их в массиве RAID 0 не дали. Лишь линейная запись данных увеличилась на 50%. Вот взгляните на тесты одного Samsung 970 EVO Plus и RAID 0 из двух Samsung 970 EVO Plus в условиях работы на одном и том же железе.
Почему же нет высокого прироста производительности? Будем разбираться и дополнять статью, а пока рекомендую к прочтению статью о создании RAID 0 из двух SSD M.2 PCI-E 4.0 Samsung 980 PRO на материнской плате Gigabyte X570 Aorus Elite, где нам удалось достичь скорости чтения более 9600 Мб/с!
Intel raid driver что это

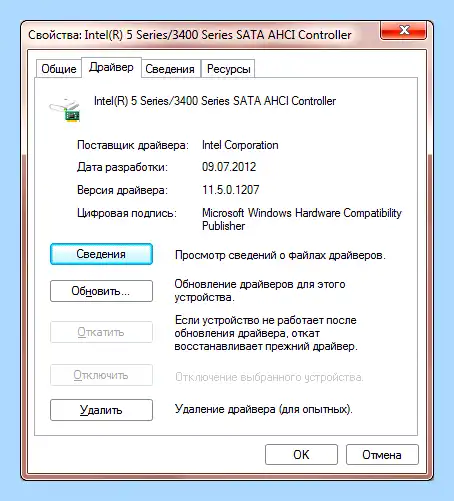

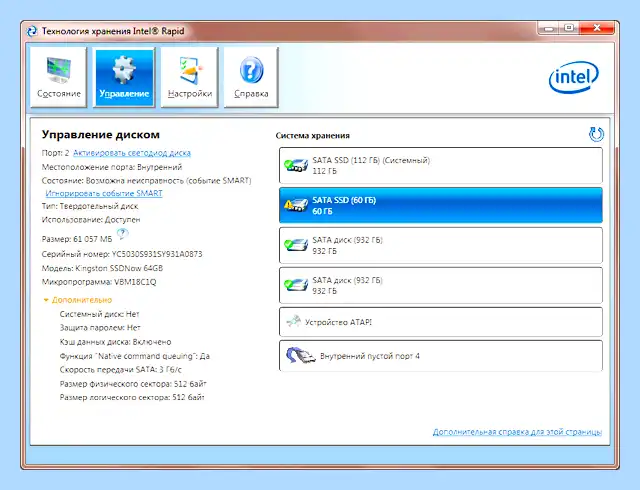

Драйвер для интегрированных в чипсеты Intel контроллеров SATA, обеспечивающий поддержку технологии AHCI и работоспособность RAID-массивов, активацию SSD-кэширования Intel Smart Response Technology. Вот уже который раз обновление официально предназначено для собственных материнских плат Intel с чипсетами «седьмой серии», хотя устанавливается на материнские платы любых производителей с поддерживаемым чипсетом.
реклама

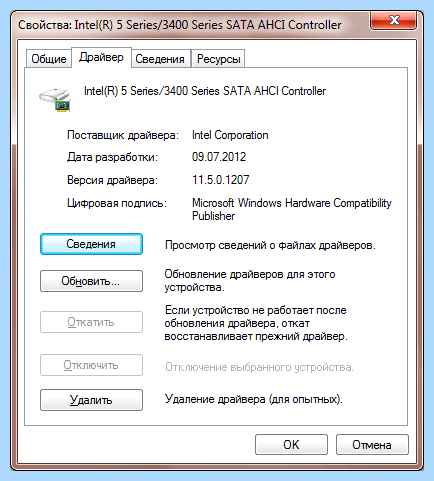

Вновь не приводится информация об изменениях в новой версии Intel Rapid Storage Technology 11.5.0.1207. Однако мы знаем, что именно драйвер 11.5 должен был впервые получить поддержку оптимизации SSD-накопителей командой TRIM в массивах RAID. Ждем отзывов владельцев RAID-массивов на SSD для подтверждения этой информации. Кроме того, новое поколение драйверов (причем работы над версией 11.5 идут уже давно) потенциально способно улучшить скоростные характеристики накопителей, что в большей или меньшей степени может коснуться и SSD, и обычных HDD.
Имя файла с дистрибутивом Intel RST 11.5 и содержимое INF-файла подсказывают, что появилась официальная поддержка Windows 8 (хотя сопроводительная документация это упомянуть забывает). Также инсталлятор более не поддерживает Windows XP. Хотя сам драйвер Windows XP, похоже, поддерживает — ручная установка (через «драйвер дискеты F6») должна сработать.
Более не поддерживаются южные мосты ICH7 (от поддержки ICH8 почему-то отказались раньше). Теперь Intel RST 11.5 поддерживает все варианты (десктопные, мобильные, серверные) контроллеров SATA (AHCI/RAID) в южных мостах Intel ICH9/ICH10 и чипсетах Intel от серии 5x до новейшей 7x.
Intel Rapid Storage Technology 11.5.0.1207
- Windows Vista/7/8 — STOR_Win7_8_11.5.0.1207_PV.exe (12 МБ)
- F6 floppy install disk
- x86 — f6flpy-x86_11.5.0.1207.zip (0,3 МБ)
- x64 — f6flpy-x64_11.5.0.1207.zip (0,3 МБ)
Программный RAID Windows VS аппаратный RAID Intel — что лучше
Друзья, что лучше — программный или аппаратный RAID? Однозначно на этот вопрос не ответить. У каждого типа RAID есть свои плюсы и минусы, и они выходят далеко за пределы общих понятий. Нужно сравнивать конкретные реализации дисковых массивов – аппаратный RAID от производителей конкретных RAID-контроллеров, программный RAID, предлагаемый средствами конкретных операционных систем и NAS-устройств. Таким сравнением и займёмся в этой публикации. Сравним программный RAID Windows и аппаратный RAID Intel. Рассмотрим их в конкретных аспектах, а потом определим в целом, какая реализация лучше.
↑ Программный RAID Windows VS аппаратный RAID Intel — что лучше
↑ Реализации RAID и их доступность
Программный RAID предусматривается штатными средствами Windows. Есть у операционной системы старая технология программного RAID – динамические диски. И есть более современная, более годная – дисковые пространства. Поставляется функция начиная с Windows 8, доступна в любых редакциях системы. Создаются дисковые пространства и управляются в панели управления. А в Windows 11 – ещё и в штатном приложении «Параметры», в современном формате системных настроек. В Windows 7 дисковые пространства не могут быть созданы и управляемы. Но доступны в ней для работы с данными, если созданы в более новых Windows.
RAID от Intel возможен на ПК, ноутбуках, серверах и встраиваемых системах с процессорами Intel. Обеспечивается аппаратным RAID-контроллером – внешним или интегрированным в материнские платы на чипсетах Intel. Не все чипсеты Intel предусматривают встроенный RAID-контроллер. Функционирование RAID также обеспечивается технологией реализации дисковых массивов Intel Rapid Storage.

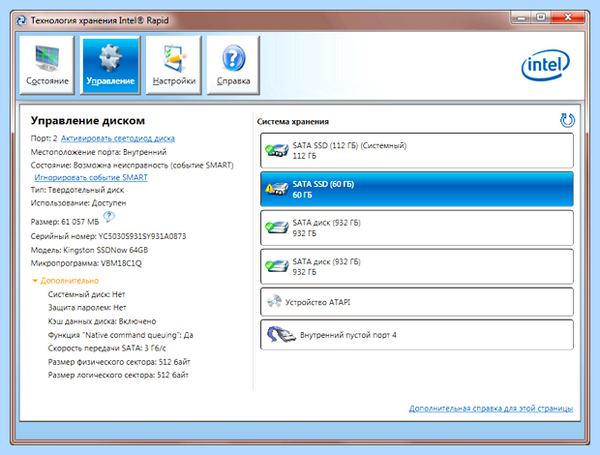

Создавать и управлять RAID можно средствами утилиты этой технологии в BIOS компьютера. И в Windows-программе, предлагающей большие функциональные возможности — Intel Optane Memory and Storage Management. Программа доступна для Windows начиная с 7. RAID от Intel может функционировать в Linux, будучи реализованным консольными средствами DM-RAID или Linux MD RAID.
В плане доступности с небольшим перевесом выигрывает программный RAID Windows. Доступен во всех актуальных Windows. Доступен на любом компьютере — вне зависимости от возможностей его материнской платы, без необходимости приобретать внешний RAID-контроллер.↑ Технологии RAID
- Улучшенную производительность массивов за счёт эффективного построения очереди команд для SATA-дисков;
- Сниженное энергопотребление;
- Настройку запасного диска (с автоматическим перестроением на него) на случай выхода из строя диска в составе отказоустойчивого массива;
- Разные режимы кэширования с приоритетами производительности или защиты данных;
- Технологию Intel VMD для улучшения производительности RAID из SSD NVMe за счёт средств современных процессоров начиная с 11-го поколения.
В технологическом плане RAID от Intel более продвинут, более функционален.
↑ Типы дисков
Что дисковые пространства Windows, что RAID от Intel позволяют создавать массивы с разными дисками. Это могут быть винчестеры и SSD с SATA-подключением, и могут быть SSD NVMe с подключением M.2. Но у Windows это касается всех подряд случаев, а у Intel – отдельных случаев. Предусматривающие RAID-контроллер чипсеты Intel все позволяют создавать массивы из дисков SATA, но не все поддерживают массивы из SSD NVMe.
Снова имеем ограничение по аппаратной части у Intel. Соответственно, в этом плане победа за программным RAID Windows.
↑ Конфигурации RAID
Предусматриваемые программным RAID Windows конфигурации (уровни, типы) дисковых массивов – RAID 0, 1, 1E, 5. Плюс к этому, реализация дисковых пространств в Windows 11 в приложении «Параметры» позволяет задействовать дополнительную конфигурацию — RAID 6.
Конфигурации RAID от Intel – RAID 0, 1, 5, 10. Плюс к этому, есть нестандартная конфигурация, её придумала сама Intel – Recovery. Это RAID 1 по требованию. Данные на диск-зеркало могут копироваться автоматически, либо только при необходимости, если это инициирует пользователь.
Intel Rapid Storage Technology driver
В этом плане каждая реализация RAID примечательна по-своему. И обеспечивает необходимый минимум — чаще всего используемые обычными пользователями конфигурации RAID 0, 1, 5. Так что здесь ничья.
↑ Драйверы
Дисковые пространства Windows автоматически обнаруживаются системой, вручную драйверы внедрять не нужно. RAID-массивы от Intel также в большинстве случаев будут определяться автоматически. Но могут быть нештатные ситуации. И при использовании технологии Intel VMD о драйверах RAID-массива нужно позаботиться заблаговременно, поместив их на флешку установки Windows, чтобы подсунуть установщику.
В целом же в этом вопросе тоже ничья.
↑ Установка Windows
Дисковые пространства могут быть использованы только для разделов хранения данных. На них нельзя установить Windows. Тогда как RAID от Intel не ограничивает нас в целях использования RAID-массива.
Победа за RAID от Intel.
↑ Производительность
Будучи более технологичным, RAID от Intel обеспечивает большую производительность массива. Но насколько эта производительность больше, чем у дисковых пространств, если речь идёт о медленных винчестерах? Будет ли перевес RAID от Intel значимым? Сравним скорость обработки данных массивом RAID 0 из одних и тех же HDD-дисков, созданным в одном случае дисковыми пространствами, в другом — RAID от Intel.
Диски идентичные, для ноутбуков, очень медленные. Максимальная скорость чтения и записи в программе CrystalDiskMark каждого из дисков не превышает 70 Мб/с.
При постановке в RAID 0 диски получили удвоенную линейную скорость чтения и записи данных. При этом в тестах с разными глубинами очереди RAID от Intel везде демонстрирует перевес: тогда как скорость дискового пространства упирается в 127 Мб/с, массив Intel достигает 134 Мб/с. Рандомные скорости обработки данных примерно равны.
Увы, с медленными дисками Intel не творит чудеса, здесь принципиального значения – программный RAID Windows или RAID от Intel – не будет. Но, учитывая небольшие успехи Intel даже в таких условиях, очевидно, что успехи с более производительными дисками будут более заметны.
В вопросе производительности RAID-массивов победа за Intel.
↑ Риски выхода из строя
Мощь современных процессоров сводит на нет некогда существовавшее основное преимущество аппаратных RAID — функционирование массива за счёт ресурсов отдельного устройства, RAID-контролера. А вот самая слабая сторона аппаратного RAID по-прежнему актуальна. Так, аппаратный RAID-контроллер может выйти из строя. Потребуется его замена – его как отдельного внешнего устройства или всей материнки в случае с интегрированным контролером. Это, во-первых, финансовые траты. Во-вторых, риски потери данных из-за развала RAID. Развал вследствие неудачного восстановления RAID после смены контроллера – не такое уж редкое явление.
В плане рисков выхода из строя дискового массива преимущество за программным RAID, т.е. за дисковыми пространствами Windows.
↑ Подводя итоги…
Итак, кто же победитель по итогам преимуществ во всех аспектах – программный RAID Windows или RAID от Intel? Победитель — RAID от Intel, но его победа условна и безоговорочно может быть присуждена, если речь идёт о RAID-массиве на базе производительных дисков. Которые смогут раскрыть технологические преимущества Intel Rapid Storage. Медленные диски эти преимущества раскроют слабо, тогда как программный RAID Windows не будет иметь рисков развала массива из-за выхода из строя RAID-контроллера.
