Что делать, если компьютер не включается?

November 6,2020

Что делать, если при нажатии на кнопку питания компьютер не включается, его вентиляторы не вращаются, а светодиодные индикаторы не горят. Мы рекомендуем проверить включена ли кнопка питания, затем проверьте центральный процессор – убедитесь, что он совместим с материнской платой, что он правильно установлен, и к нему подведено электропитание. Также можно сбросить настройки BIOS. Если проблема не исчезла, рекомендуем ыполнить POST-тест. И последний шаг перекрестное тестирование отдельных компонентов и периферийных устройств, чтобы выявить неисправное.

Проверьте подключение кнопки питания
Проверьте совместимость с процессором
Проверьте правильность установки CPU
Проверьте питание CPU
Сбросьте настройки BIOS
Выполните POST-тест
Перекрестное тестирование компонентов и периферийных устройств

Проверьте подключение кнопки питания

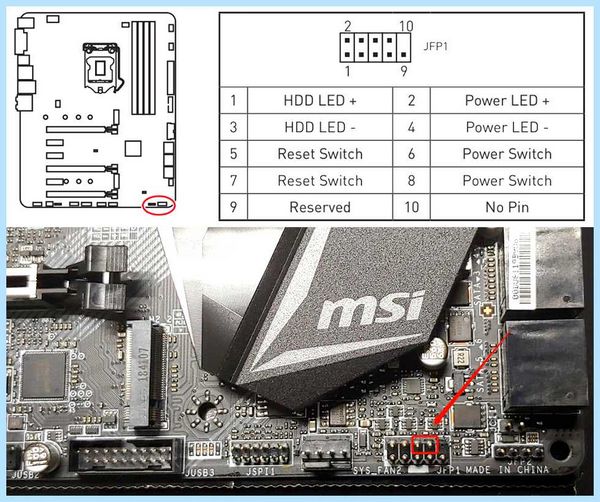

Проверьте подключение корпусного кабеля к разъему JFP1 или запустите компьютер, соединив 6-й и 8-й контакты разъема JFP1 металлическим предметом, например, отверткой.

Проверьте совместимость с процессором

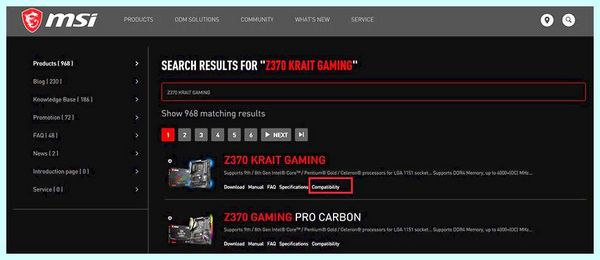

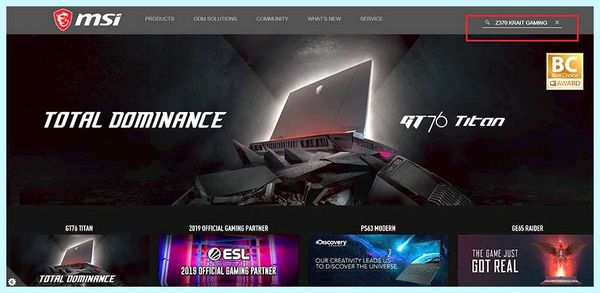

Чтобы проверить совместимость процессора с материнской платой, зайдите на официальный сайт MSI, откройте поле поиска, щелкнув по соответствующей пиктограмме в верхнем правом углу, введите название модели материнской платы и нажмите клавишу Enter.

Щелкните по ссылке Compatibility («Совместимость»), расположенной под названием модели.

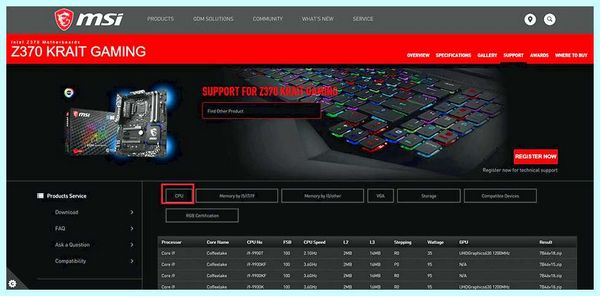

Список совместимых моделей процессоров находится на вкладке CPU («Процессоры»). Если вашего процессора в списке нет, значит он не соответствует рекомендациям специалистов MSI. Для наилучшей работы компьютера следует пользоваться совместимыми моделями процессоров.

Как подключить разъёмы передней панели к материнской плате + USB

Если центральный процессор совместим с материнской платой, убедитесь, что он правильно установлен.

Процедура установки процессора Intel:

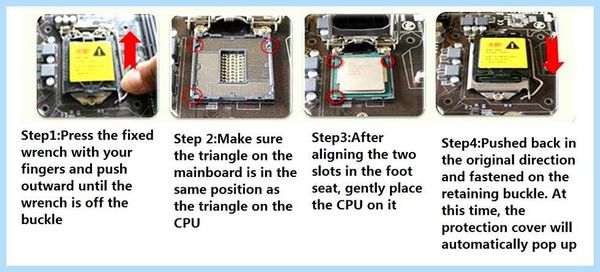

Шаг 1. Нажмите на рычаг возле процессорного разъема и отведите его в сторону от зажима.
Шаг 2. Совместите треугольники в разъеме и на корпусе процессора.
Шаг 3. Осторожно установите процессор в разъем.
Шаг 4. Верните рычаг возле процессорного разъема в первоначальное положение. При этом процессор будет автоматически накрыт защитной крышкой.

Процедура установки процессора AMD:

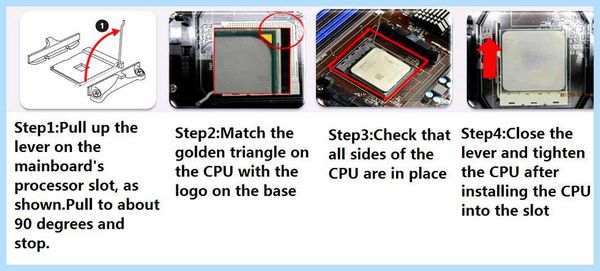

Шаг 1. Потяните вверх рычаг возле процессорного разъема, как показано на рисунке. Он должен встать под углом около 90 градусов.
Шаг 2. Совместите треугольники в разъеме и на корпусе процессора.
Шаг 3. Поместите процессор в разъем.
Шаг 4. Закрепите процессор, вернув рычаг в первоначальное положение.

Питание центрального процессора

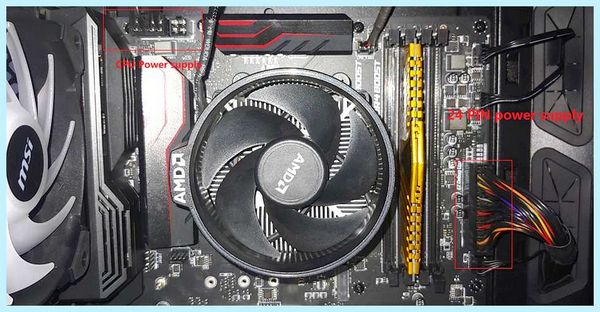

Если процессор установлен правильно, убедитесь, что к материнской плате подключены кабели питания (процессорный и 24-контактный).

Сбросьте настройки BIOS

Отключите от компьютера питание. Для этого выключите его блок питания с помощью соответствующей кнопки или просто вытащите кабель питания из электрической розетки.

Произведите очистку настроек BIOS, переместив перемычку JBAT1 из ее первоначального положения 1-2 в положение 2-3.

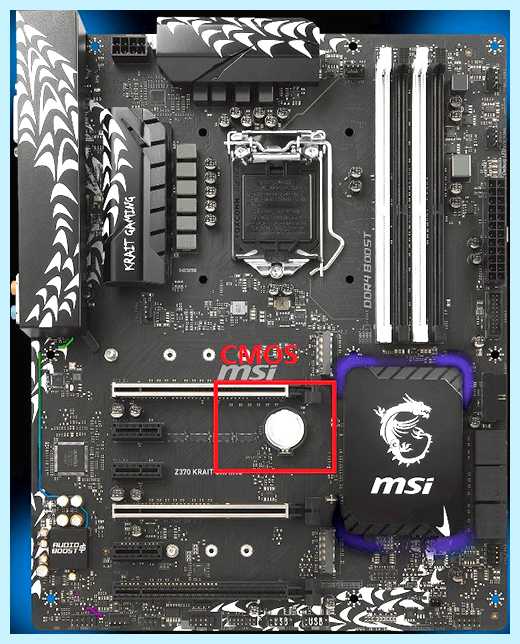

Другой способ – извлеките батарейку CMOS-памяти из материнской платы, подождите 5 минут и установите ее снова.

КАК ПОДКЛЮЧИТЬ ПРОВОДА ПЕРЕДНЕЙ ПАНЕЛИ, Как подключить переднюю панель на ПК, jfp1

Выполните POST-тест

Оставьте в компьютере лишь материнскую плату с процессором и системой охлаждения процессора, а также одним модулем памяти.

Отключите все периферийные устройства, такие как USB-накопители, жесткие диски, PCIe-адаптеры.

Попробуйте загрузить компьютер. Если тот работает нормально, проблема, очевидно, связана с каким-либо из периферийных устройств. Добавляйте их в систему по одному, пока не определите, какое именно вызывает неполадку.

Если проблема все еще остается, продолжите диагностику так, как описано ниже.

Перекрестное тестирование компонентов и периферийных устройств

Если есть такая возможность, проведите перекрестное тестирование, по одному заменяя процессор, материнскую плату и блок питания другими. Если проблема исчезает после замены определенного компонента, значит, вероятно, именно он и является ее причиной.

Как подключить переднюю панель компьютера к материнской плате

При замене материнской платы или сборки компьютера пользователь довольно часто сталкивается с проблемой подключения передней панели системного блока. Пожалуй это единственный момент, который вызывает определенные сложности. Оптимальный вариант, когда у вас на руках есть руководство или схема подключения. Эту информацию можно найти через официальный сайт и скачать данное руководство к плате.

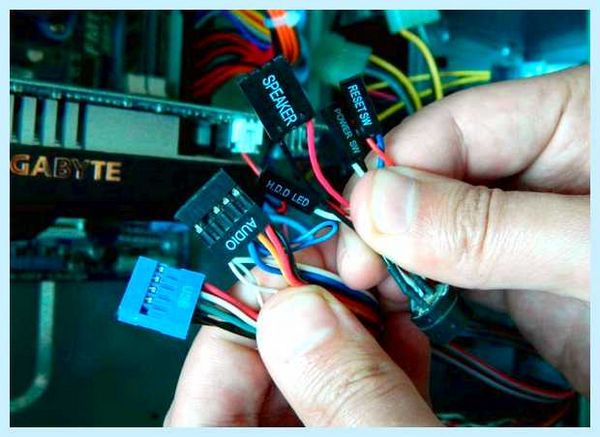

Как правило, к подключению органов управления и разъемов фронтальной панели корпуса приступают когда материнская плата уже закреплена в корпусе. Органы управления — это такой пучок проводов с разъемами Power LED- и Power LED+ (индикатор состояния компьютера), Power SW (клавиша включения), Reset SW (кнопка принудительной перезагрузки) и HDD LED-, HDD LED+ (индикатор активности накопителя). Все производители материнских плат используют собственные обозначения. К примеру PANEL в ASUS, F_PANEL в GIGABYTE, JFP1 в платах MSI; PANEL1 в ASRock.

Приблизительно схема подключения передней панели к материнской плате имеет следующий вид, но в зависимости от производителя может незначительно отличаться.

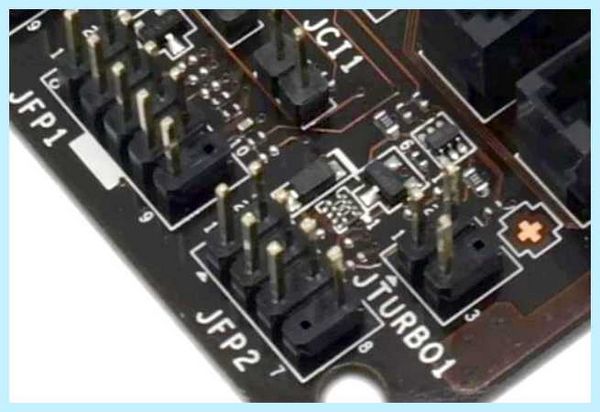

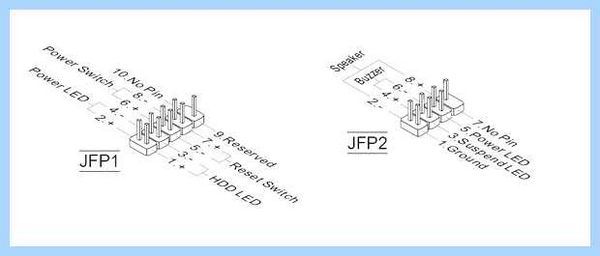

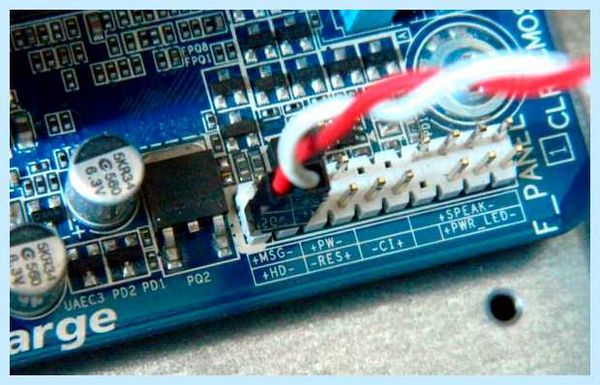

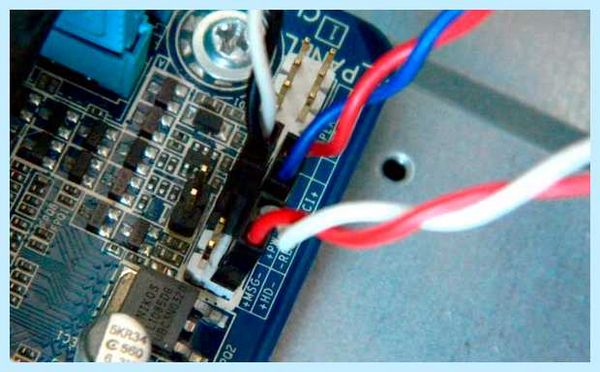

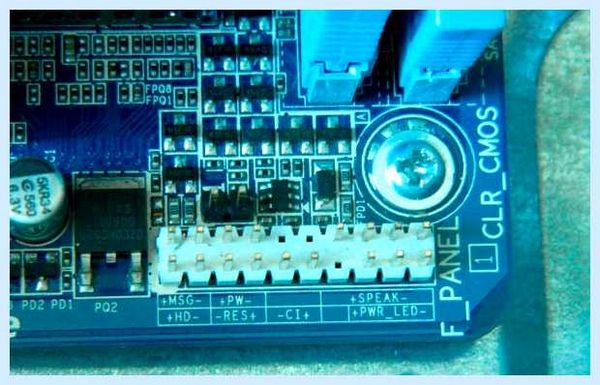

Для каждого кабеля предназначен свой порт. При неверном подключении — компьютер просто не запустится. Вот так выглядит место для подключения основных элементов. Снизу есть таблица, по которой можно определить, в каком порядке нужно подключать провода. Есть два ряда контактов для питания, поэтому все подключения должны быть в точности, как указано в таблице.

MSI® HOW-TO install front panel connectors (JFP1)

Такая же схема подключения есть в руководстве к материнской плате, но зачастую не совсем понятно, как подключить из-за отсутствия пошаговых фотографий.

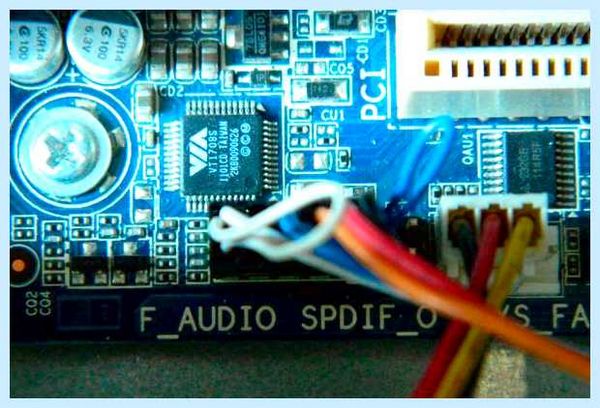

Для подключения передних аудио разъемов нужно протянуть соответствующий провод с надписью Audio в противоположный конец материнской платы. Там должна быть надпись с обозначением. Рядом расположен разъём для подключения вентилятора системного блока, который отвечает за вывод тёплого воздуха и циркуляцию при закрытом корпусе.

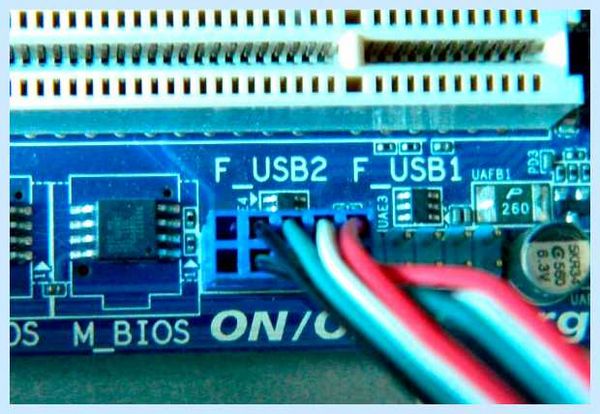

Чуть правее находятся разъёмы для подключения передних USB портов. Согласитесь, не очень удобно, когда они не работают, и чтобы быстро подключить карту памяти надо лезть под стол к системному блоку. На проводе есть соответствующая надпись, которую не перепутать никак. В данном случае — это провод голубого цвета.

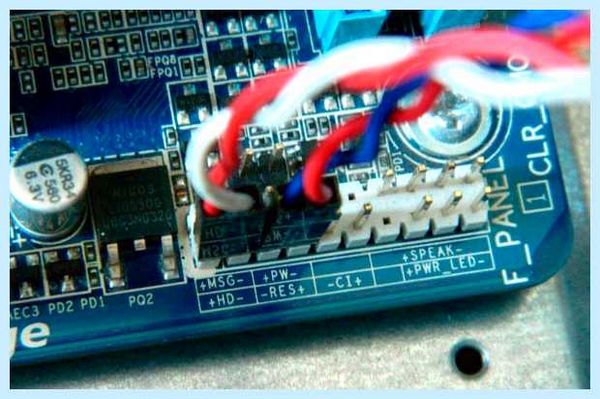

Следующим этапом будет подключение проводов с надписью HDD LED, Power SW, Reset SW и Speaker. У каждого из них есть своя функция, поэтому исключить какой-либо из них нельзя. Первый по списку провод отвечает за индикацию работы жёсткого диска. Очень важный параметр, так как на нём хранятся все данные компьютера.

Далее рядом в нижнем ряду подключается провод отвечающий за перезагрузку компьютера. Если его не подключить, то маленькая кнопка на передней панели системного блока не будет работать и не будет возможности перезагрузить компьютер в аварийном режиме.

Сверху над ним располагаются контакты отвечающие за запуск компьютера. Если замкнуть эти два контакта обычной отвёрткой, то компьютер сам включится.

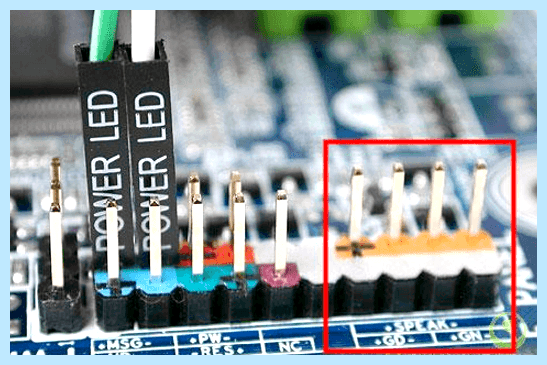

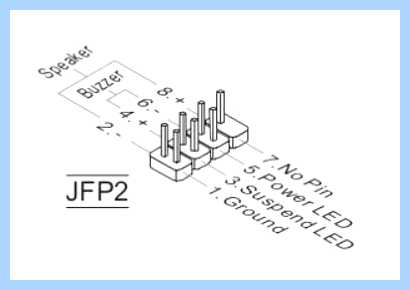

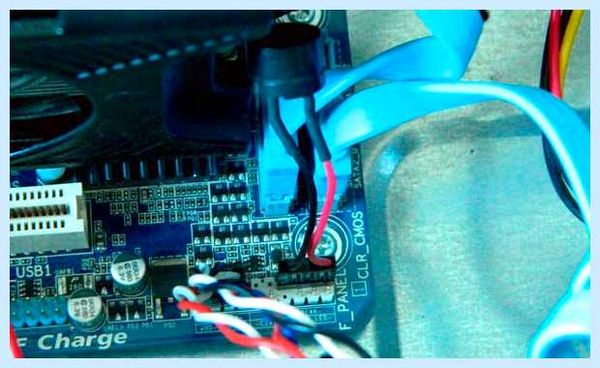

В правой верхней части необходимо подключить провод Speaker, который отвечает за все сигналы, что издаёт компьютер при старте. По этим звукам можно определить все неполадки, связанные с железом компьютера. Вот так должна выглядеть панель материнской платы со всеми подключёнными проводами.

Если всё сделано правильно, то теперь можно смело пользоваться элементами, которые расположены на передней части системного блока, включать и перезагружать компьютер.

Jfp1 на материнской плате

Содержание

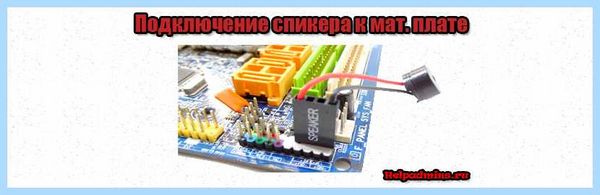

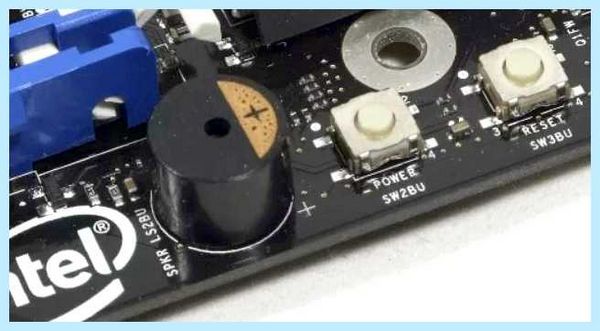

Как подключать Speaker к мат. плате?
