Далее устанавливаем радиатор и попеременно закручиваем крепежные винты.

Башенный кулер ID-Cooling SE-224-XT Basic: лидер среднебюджетного сегмента?

Понадобилось мне получить более тихую работу компьютера, вместе с более низкими температурами в простое и нагрузке. Поэтому стал искать новый кулер. Остановился на модели ID-Cooling SE-224-XT Basic. Выбор мой обусловлен несколькими причинами: доступная цена, качественное изготовление, очень хорошие отзывы, универсальность и возможность апгрейда. Ну и доступность в оффлайне, это тоже важно. Я не хотел ждать месяц или более пока кулер приедет из другой страны (даже если он будет дешевле).

Характеристики ID-Cooling SE-224-XT Basic

• Размеры кулера (В × Ш × Т): 155 × 125 × 75
• Размеры вентилятора, мм: (120 × 120 × 25)
• Полная масса: 636г. (493г. – радиатор)
• Материал радиатора и конструкция: Башенная конструкция из алюминиевых пластин на 4 медных тепловых трубках диаметром 6 мм, являющихся частью основания (технология Direct Touch 3.0)
• Количество пластин радиатора: 46шт
• Толщина пластин радиатора: 0,45мм
• Межрёберное расстояние: 2,0мм
• Расчётная площадь радиатора: 5 112см2
• Тип и модель вентилятора: ID-Cooling ID-12025M12S
• Диаметр крыльчатки/статора вентилятора: 113 / 40мм
• Вес одного вентилятора: 139г
• Скорость вращения вентилятора: 700–1800 (±10 %) об/мин
• Воздушный поток: 76,16 (макс.) CFM
• Уровень шума: 15,2–32,5 дБА
• Статическое давление: 2,16 (макс.) мм H2O
• Количество и тип подшипников вентилятора: 1, гидродинамический
• Номинальное/стартовое напряжение вентилятора: 12 / 4,3в
• Сила тока вентилятора: 0,2А
• Заявленное/измеренное энергопотребление вентилятора: 2,40 / 2,86Вт
• Длина кабеля вентилятора: 430мм
• Возможность установки кулера на процессоры с разъёмами: Intel LGA115x/2011(v3)/2066/AMD Socket AM4
• Максимальный уровень TDP процессора: 180Вт
• Дополнительно (особенности): Возможность установки второго вентилятора, термопаста ID-TG15 (8,5 Вт/(м·К), 1,5 г)
• Гарантийный срок: 2года

Упаковка и комплектация:

Кулер поставляется в достаточно массивной красочной упаковке. Несмотря на то, что это бюджетный сегмент, такая упаковка радует. Правда хоть простая, хоть красивая упаковка улетает в мусорку. Но всё равно, покупаем то мы глазами.

Комплектация состоит из радиатора, вентилятора, гарантийного талона с инструкцией по установке, тюбика термопасты, четырёх скоб для установки вентилятора, и различного набора крепежа для различных сокетов:

Рассмотрим комплект подробнее.

Вентилятор, в данном случае это ID-Cooling ID-12025M12S диаметром 120мм. Отличительной чертой является наличие демпфирующих силиконовых прокладок, которые служат для снижения шума и препятствуют передаче вибрации на корпус радиатора. Также стоит отметить, что вентилятор условно необслуживаемый.

Набор крепежа.

Он тут есть под большинство популярных сокетов и достаточно универсален и продуман. С помощью крепежа можно поставить кулер на следующие сокеты: LGA1150, LGA1151, LGA1155, LGA1156, LGA1200, LGA1700, LGA2011, LGA2066, AM4

В моём случае нужен крепеж под LGA115X который универсален. Его и буду ставить далее.

Собственная разработка IDCooling под названием Frost X25. Заявлена теплопроводность до 8,5 Вт/(м·К).

Но если честно, использовать эту термопасту я не стал. Так как по отзывам её не хвалят. Якобы она очень густая, и наносить её затруднительно. Оставлю для других, менее важных соединений, а для обозреваемого кулера буду использовать проверенную временем MX4.

Скобы для крепления вентилятора.

Достаточно качественные и упругие скобы, которые надежно закрепляют вентилятор ан корпусе радиатора. При этом снятие и установка не вызывают затруднений.

Кстати заметьте, скоб в комплекте четыре. А это означает что при желании можно докупить еще один 120мм кулер и проапгрейдить систему охлаждения, если это будет необходимо. Вроде мелочь, но такую запаску даже не все топовые производители кулеров в комплект добавляют.

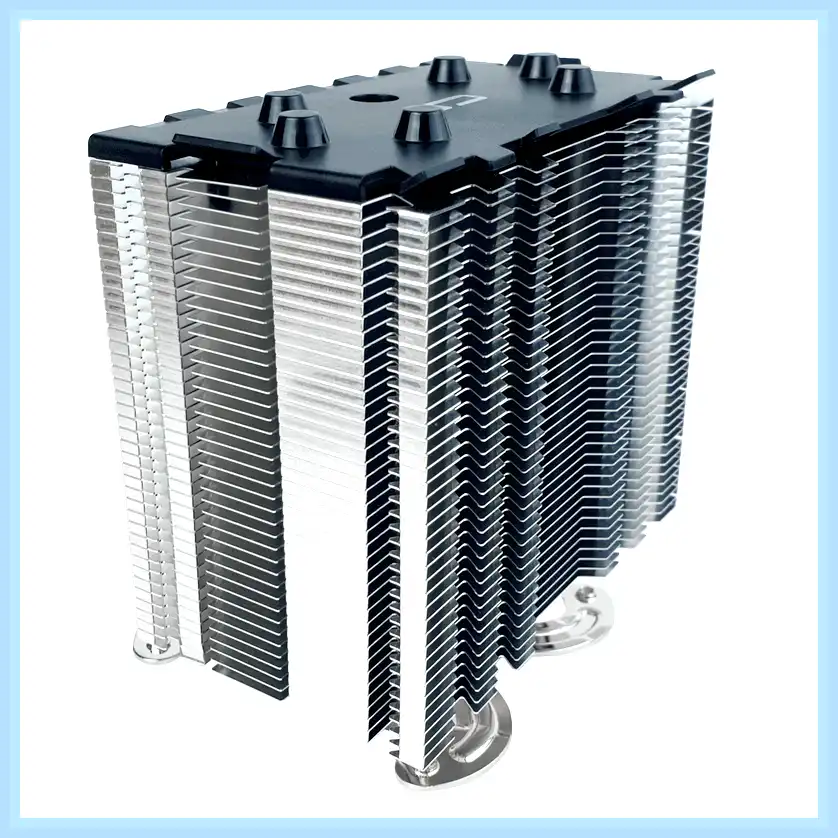

Ну и теперь непосредственно сам радиатор.

Большая массивная бандурина, с четырьмя 6мм теплопроводными медными трубками. Сами трубки не припаяны, тут используется клепание. Но это не сказывается на передаче температур. Контакт трубок со съёмной пластиной также не пропаяно, но зазор отшлифован и для бюджетного решения такой подход оправдан.

Всего в радиаторе используется 46 пластин, с расстоянием между ними в 2мм. Воздух через них будет проходить достаточно легко, унося ненужное нам тепло. Из особенностей еще можно отметить специальную форму пластин, с зубчатыми проточками, которые якобы лучше отдают тепло в атмосферу. Но это не точно. В целом нареканий к оребрению нет. Всё сделано качественно и надежно.

С завода на контактной пластине имеется специальная защитная наклейка, её необходимо снять перед установкой кулера (в отзывах читал что люди умудрялись забыть её снять).

Контактная площадка представляет собой некий бутерброд из медных трубок и алюминиевого основания:

Поверхность имеет отличную ровную шлифовку, я даже попробовал приложить линейку. Зазоров не обнаружил. Мельчайшие зазоры между металлами (если они вдруг там есть) дополнительно заполнятся термопастой, и проблем с контактом не будет.

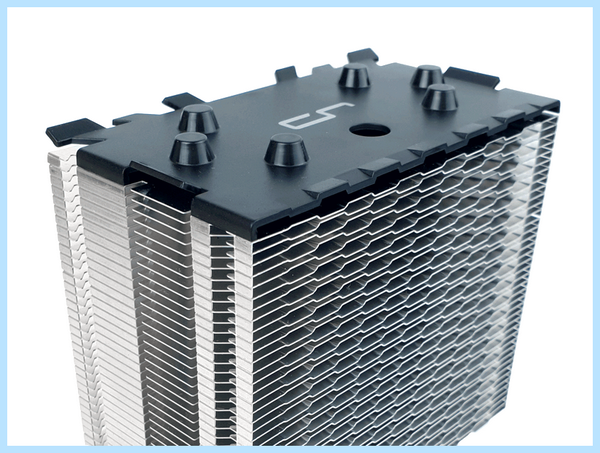

Верхняя часть радиатора окрашена в черный цвет порошковой краской. Так что никого не будет отвлекать торчащая из системника блестящая башня.

Сами же ребра ничем не окрашены, но как бы оно и не нужно. Лучше будут тепло отдавать.

Установка кулера.

На кулер полюбовались, перейдем теперь к установке.

У меня довольно старый компьютер, в котором установлен процессор Intel Core I5 4670. Несмотря на солидный возраст, этот процессор еще много что может. Пусть не так быстро, как современные модели, но мне хватает. На его охлаждение работал простенький кулер DeepCool, который по заявлению производителя способен отводить до 95вт тепла.

Отводить то он это может быть и может, но при этом шумит всё это достаточно громко. И, например при обработке полусотни Raw файлов судя по шуму, кажется, что компьютер сейчас просто взлетит. Естественно, именно это и было причиной покупки более крупного и тихого кулера. К тому же даже в простое процессор мог спокойно набирать 50 градусов. А в нагрузке и все 85 градусов, что очень и очень много. Вот, например температура процессора при запущенном браузере, без большой нагрузки:

Такое безобразие никуда не годится.

Поэтому я снимаю старый кулер, оцениваю внешнее состояние процессора:

Мажу термопасту MX4 с помощью имеющейся в комплекте лопатки.

Вставляю крепежную крестовину сзади материнской платы, а затем на винты ставлю две пластиковых проставки и крепежные пластины:

Ну и следующим шагом ставлю на своё место радиатор:

После установки я убеждаюсь, что контактная площадка стоит там, где ей и нужно стоять и затягиваю все винты. Следующим шагом нужно установить и подключить вентилятор. Для таких как я, на вентиляторе имеются стрелочки подсказки, указывающие куда именно дует поток воздуха:

Согласно этим стрелочкам, кулер и ставится. Прижим к радиатору осуществляется скобами. Всё собирается руками, без применения инструмента. Скобы упругие, но руками спокойно тянутся.

И вот так выглядит итоговая сборка:

Естественно, попутно весь системник был продут пылесосом, обработан кисточкой. Попутно я еще заменил Sata шлейфы и немного поменял расположение проводов. Попутно еще установил купленную на днях новую видеокарту ASUS RTX 3060 Dual OC V2и новый Wi-Fi 6 адаптер (обзор ннада?). И теперь можно проверять.

Теперь с новым кулером температура в простое не превышает 45 градусов:

Что уже хорошо. Ну а под нагрузкой при загрузке на 90-100% не превышает 70 градусов даже после продолжительного времени.

И при этом кулер не завывает, можно сказать, что его слышно лишь слегка. Ито, если полазить в настройках, то можно ограничить скорость, что добавит тишины. Но честно сказать мне этого делать не хочется. По сравнению с тем, что было, можно сказать, что кулер почти бесшумный.

Я очень рад покупке. Тем более что в моём случае с накопленными бонусами, он обошелся мне всего в 950 рублей. При этом мой компьютер стал работать заметно тише, так как кулер имеет запас по TDP и с моим старым процессором справляется без напряга. Сам кулер, конечно, крупноват, и тут надо смотреть влезет ли он в ваш корпус. В мой влез. Поэтому я смело могу его рекомендовать к покупке. Ну а почему я сделал столь громкое название? Ну тут всё просто. Я читал несколько более подробных обзоров на эту модель, и там данный кулер по показаниям превосходит народный Deepcool Gammaxx 400. За счёт более хорошего отвода тепла, более надежного крепления и более компактных при этом размерах. Ну и за счёт цены. Так что вполне стоит обратить внимание на данную модель, если вы собираете себе компьютер не на самом топовом железе, с ограниченным бюджетом.

Обзор и тест кулера Cryorig H7 Plus

В 2015 году компания Cryorig представила свой башенный кулер H7, который побывал у нас на обзоре. Через 3 года к названию добавили Plus, к башне — второй вентилятор, а к цене — еще 30 долларов. В таком виде подопытный и прибыл на наш обзор.

Спецификации

LGA 1200, 1150, 1151, 1155, 1156

AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1

Размеры (В х Ш х Д)

Вентилятор

Упаковка и комплектация

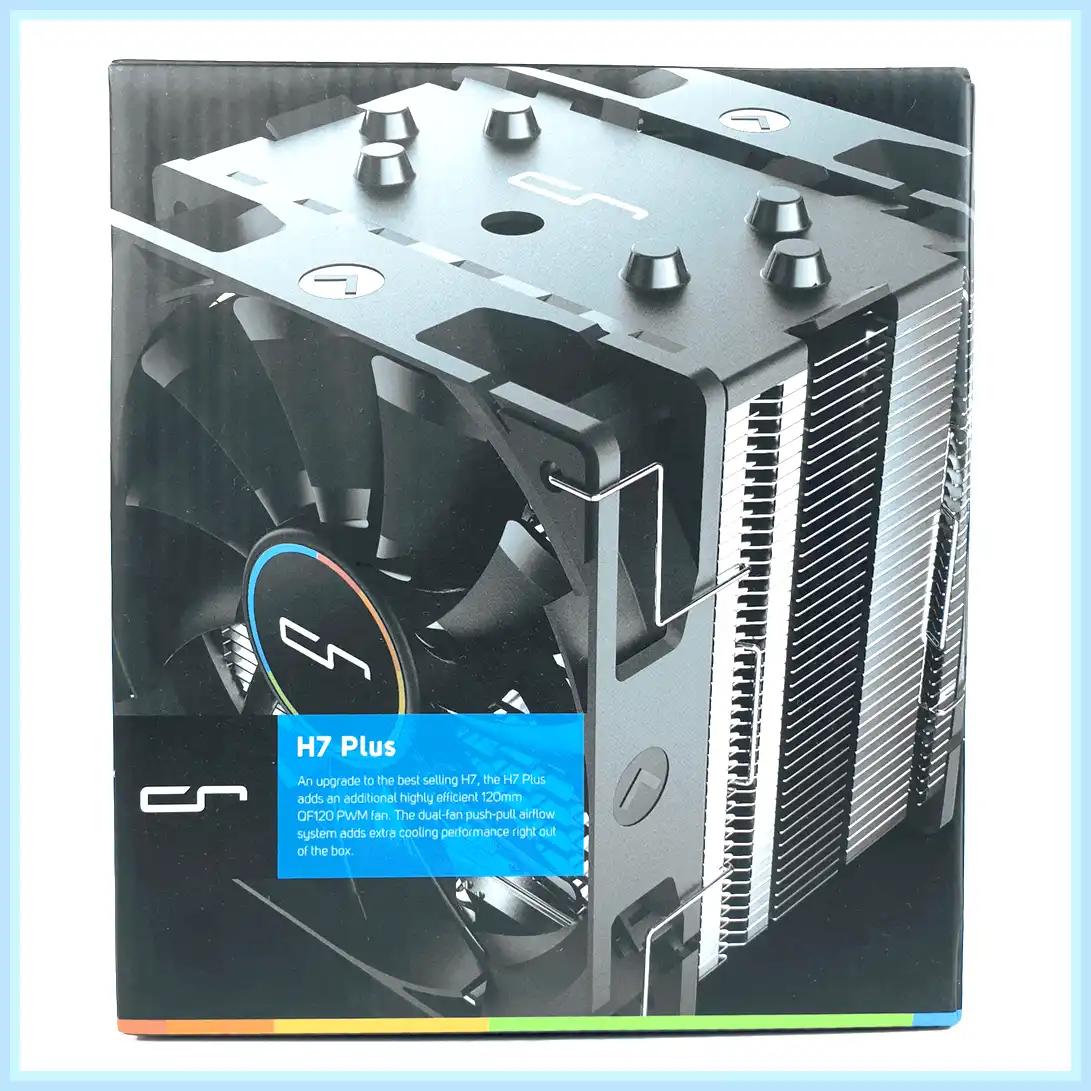

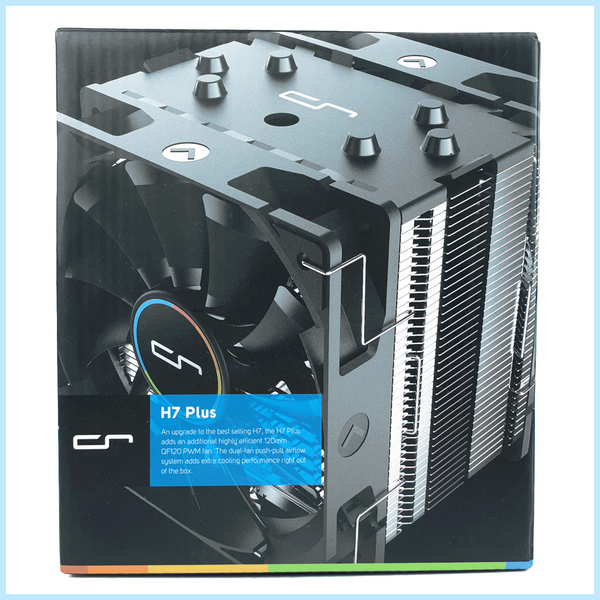

Поставляется H7 Plus в картонной коробке с качественной полиграфией. На фронтальной стороне расположено крупное изображение кулера и небольшая историческая справка.

С правого торца упаковки производитель указал отличительные особенности кулера, а левый украшает название кулера на белом фоне. Особое внимание стоит уделить заявлению производителя о быстрой установке охлаждения всего за 4 минуты. Этот момент мы обязательно проверим в будущем.

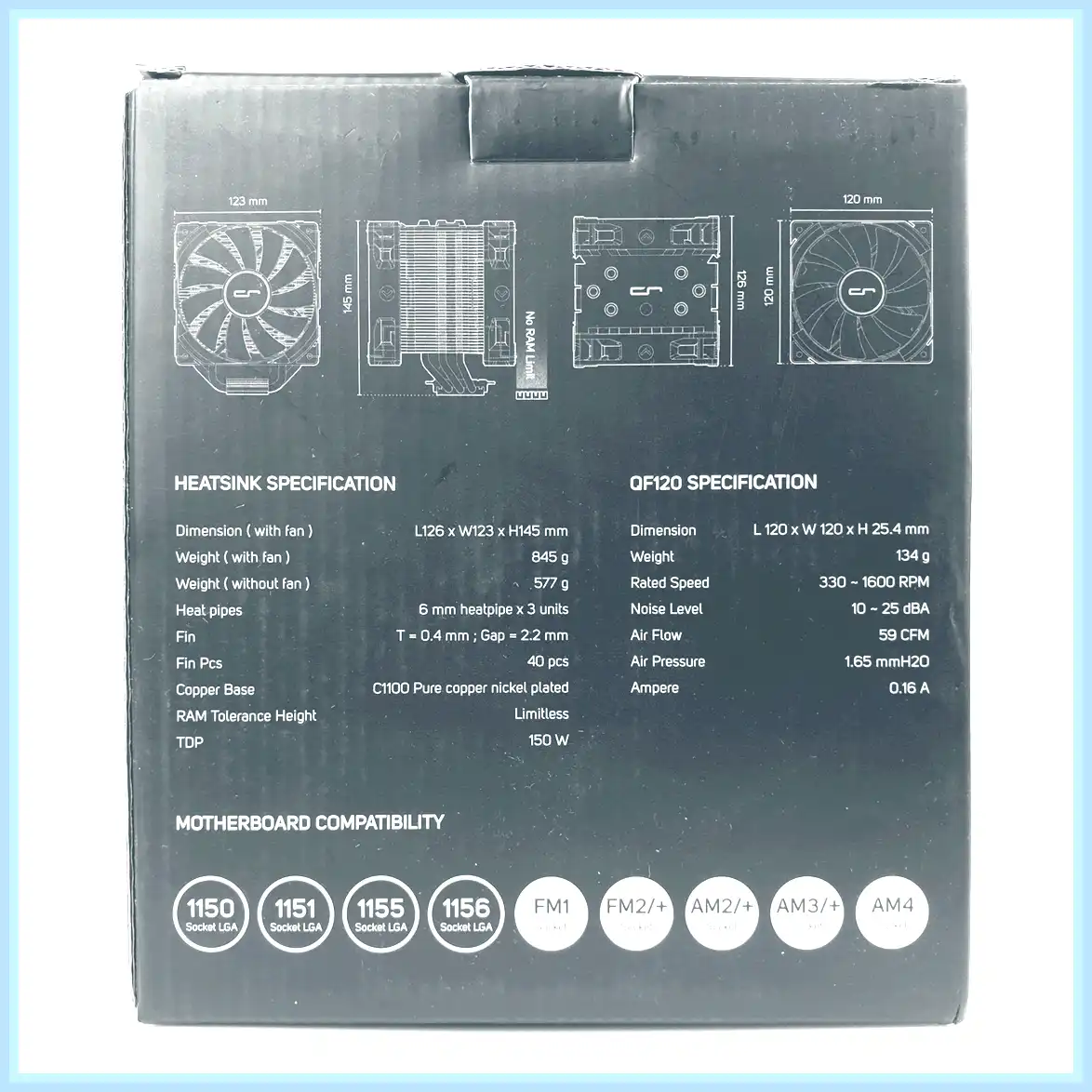

С обратной стороны указаны полные спецификации, размеры и совместимые сокеты.

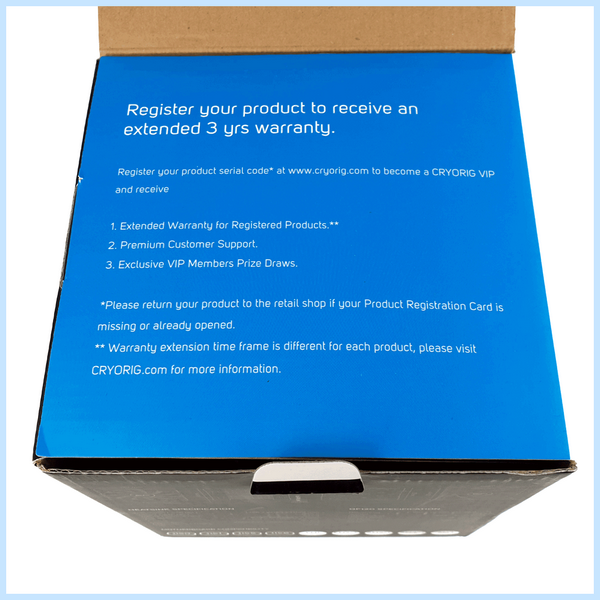

После открытия коробки пользователя первым делом встречает информация о регистрации продукта и получении дополнительной гарантии на 3 года. Не сказать, что для воздушных кулеров в этом есть большая необходимость, но сам факт такой заботы производителя греет душу.

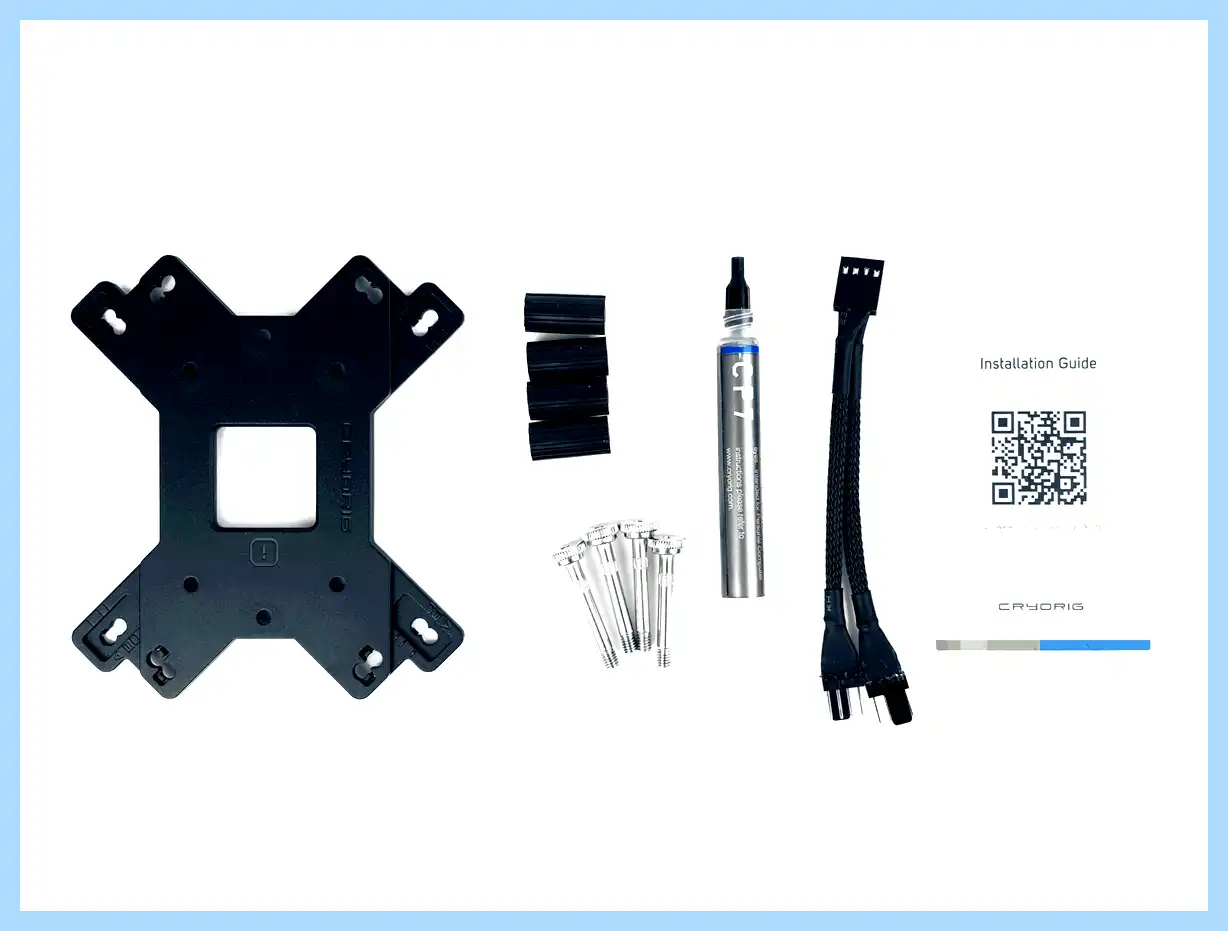

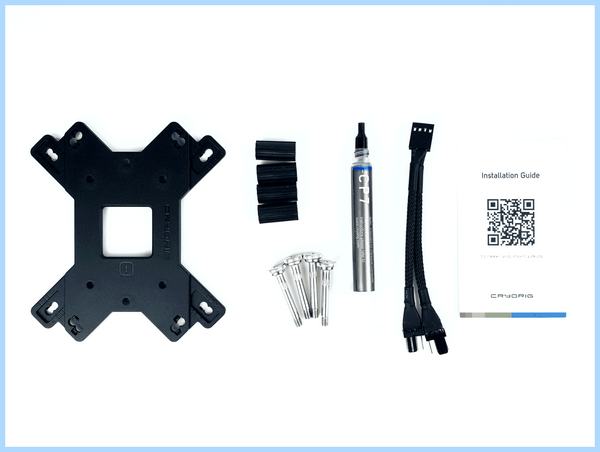

Набор креплений достаточно минималистичный, что не может не радовать, учитывая любовь некоторых производителей создавать излишне сложный конструктор из множества деталей, что неминуемо ведет к усложнению процесса установки. За это можно похвалить. Также в комплекте находится тюбик термопасты, Y-образный разветвитель для подключения двух вентиляторов к одному разъему и QR-код с инструкцией по установке.

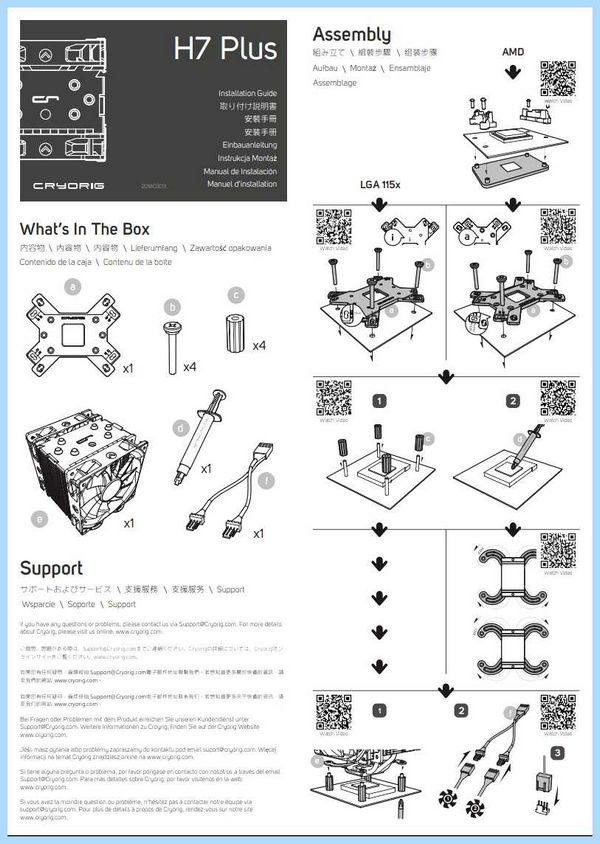

После перехода по QR-коду нас встречает невнятная черно-белая инструкция с еще некоторым количеством QR-кодов, каждый из которых приводит пользователя на страницу с пошаговой видеоинструкцией. Задумка неплохая, а вот реализация подвела. Можно было сделать удобнее.

Внешний вид

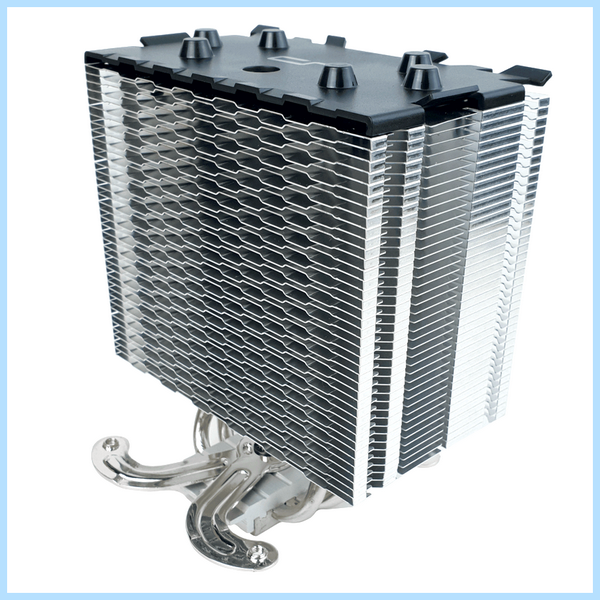

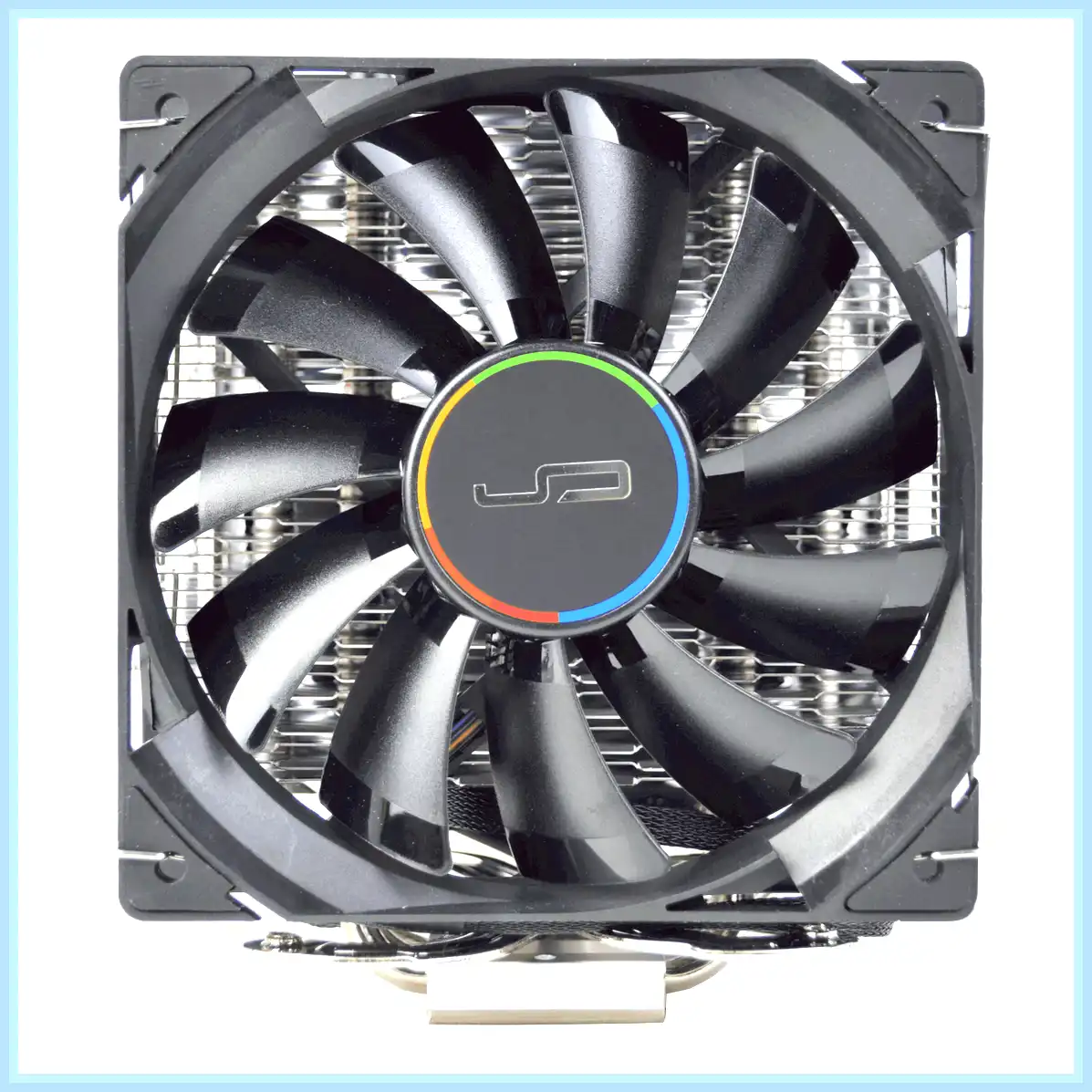

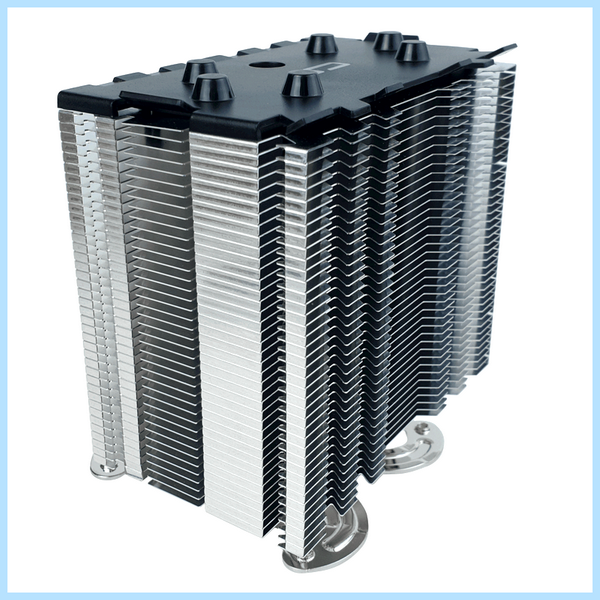

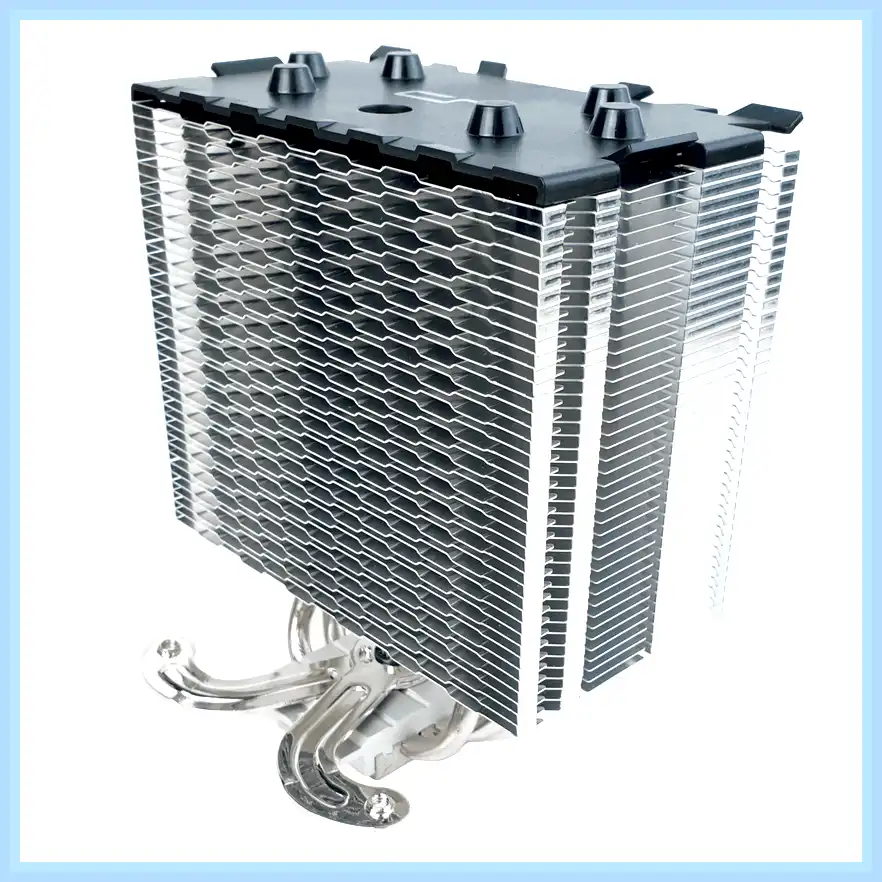

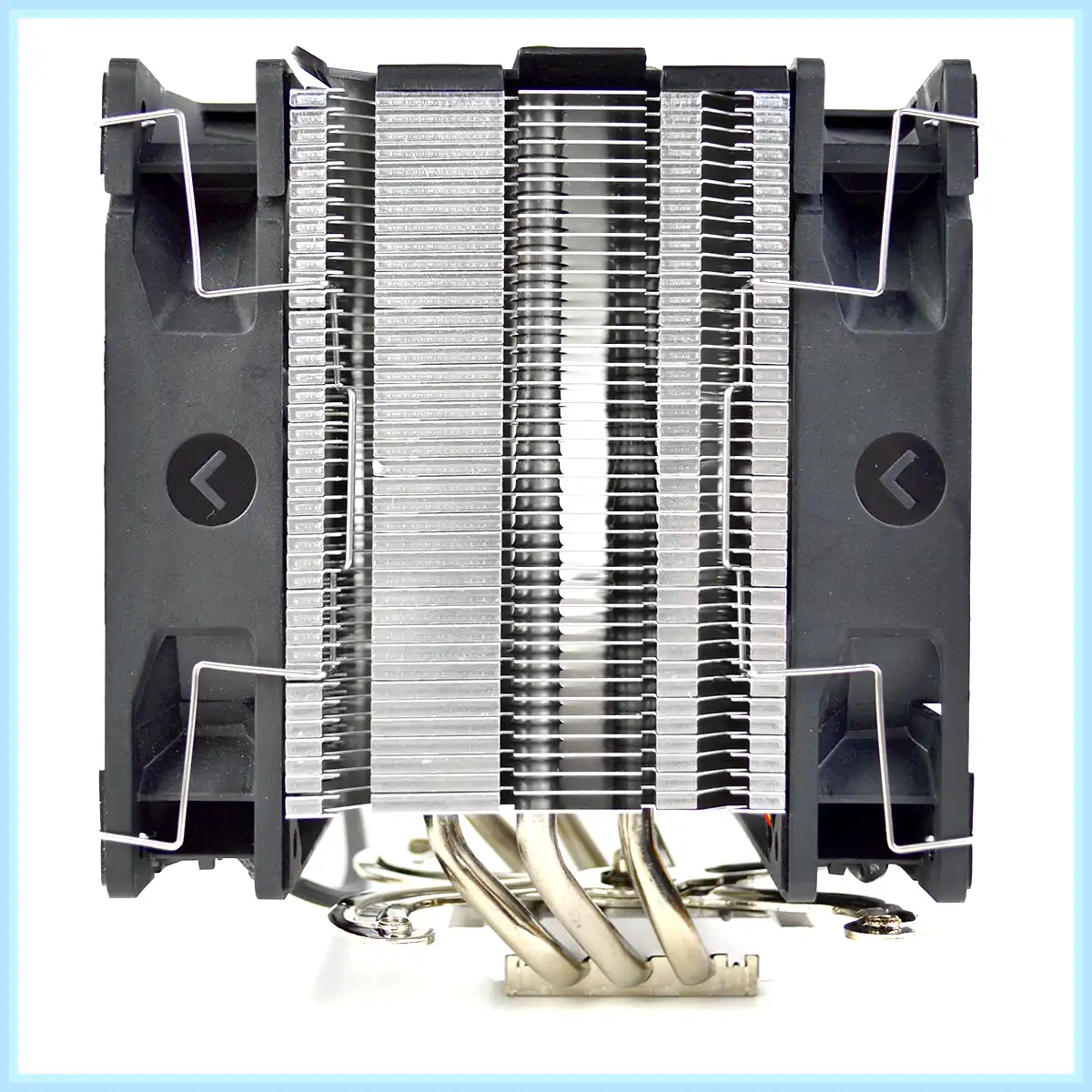

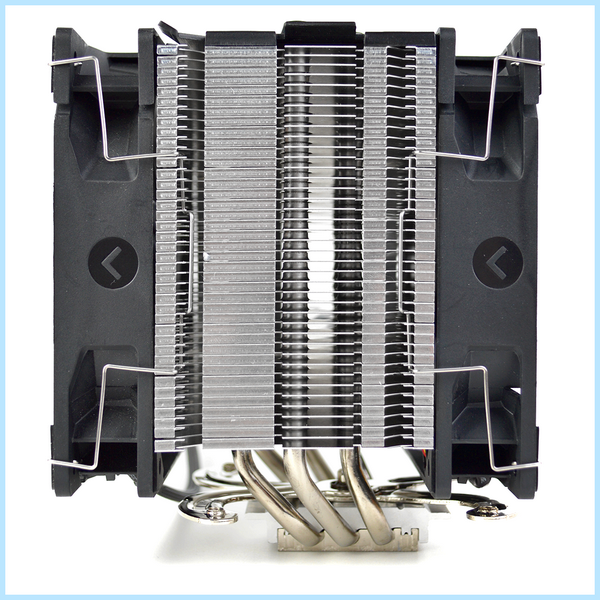

Кулер построен по стандартной башенной схеме с односекционным радиатором, который продувается двумя 120 мм вентиляторами. Высота кулера составляет 145 мм, что является отличительной особенностью H7 Plus. Такие компактные размеры позволят установить башню в большинство небольших корпусов. Заявленный вес кулера составляет 845 г, что полностью совпадает с нашими собственными измерениями.

Радиатор никак не изменился и представляет из себя все тот же хорошо зарекомендовавший себя в версии H7 набор из 40 алюминиевых пластин толщиной 0.4 мм, которые напрессованы на 3 медные никелированные теплотрубки.

Самое интересное обнаруживается с фронтальной стороны радиатора: тут ребра выполнены по фирменной технологии Hive Fin, которая по заявлениям производителя позволяет ускорять воздушный поток за счет больших входных отверстий и маленьких выходных, что должно положительно сказываться на эффективности продуваемости радиатора.

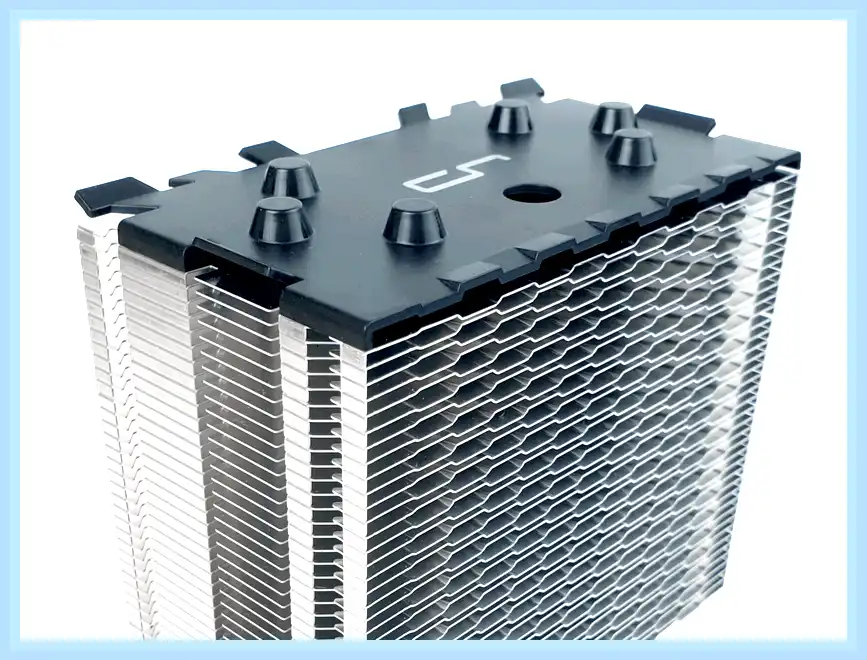

Верхняя часть кулера прикрыта декоративной пластиковой крышкой с изображенным логотипом компании.

Боковые стороны радиатора частично закрытые. Это позволит воздушному потоку не выходить по пути наименьшего сопротивления. Задний вентилятор устанавливается с небольшим зазором в центральной части, что должно благоприятно сказаться на уровне шума. Проушины у скоб крепления вентиляторов утоплены в плоскость радиатора, что делает процесс демонтажа мучительным. В оправдание можно упомянуть лишь тот факт, что для установки кулера совершенно не обязательно снимать вентиляторы, но об этом позднее. Сам радиатор немного смещен относительно центра. Сделано это для обеспечения максимальной совместимости с модулями оперативной памяти: передний вентилятор находится на небольшом удалении от ближайшего слота RAM. Это решение и позволило сохранить небольшую высоту башни.

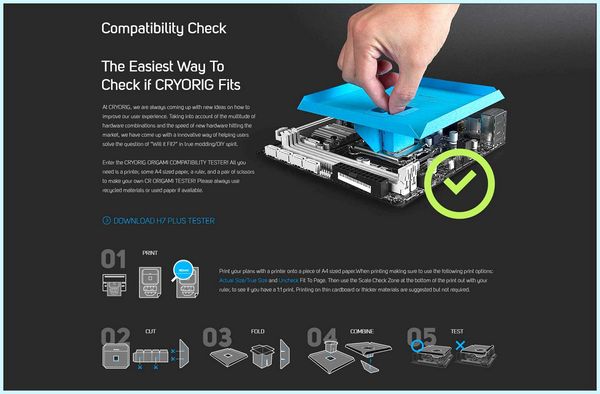

Для любителей оригами на сайте производитель разместил инструкцию, в которой демонстрируется, как можно проверить совместимость кулера с вашей материнской платой и оперативной памятью при помощи нескольких листов бумаги. Решение весьма оригинальное, позволяющее пользователю собственноручно примерить кулер еще до его покупки.

установка башни кулера

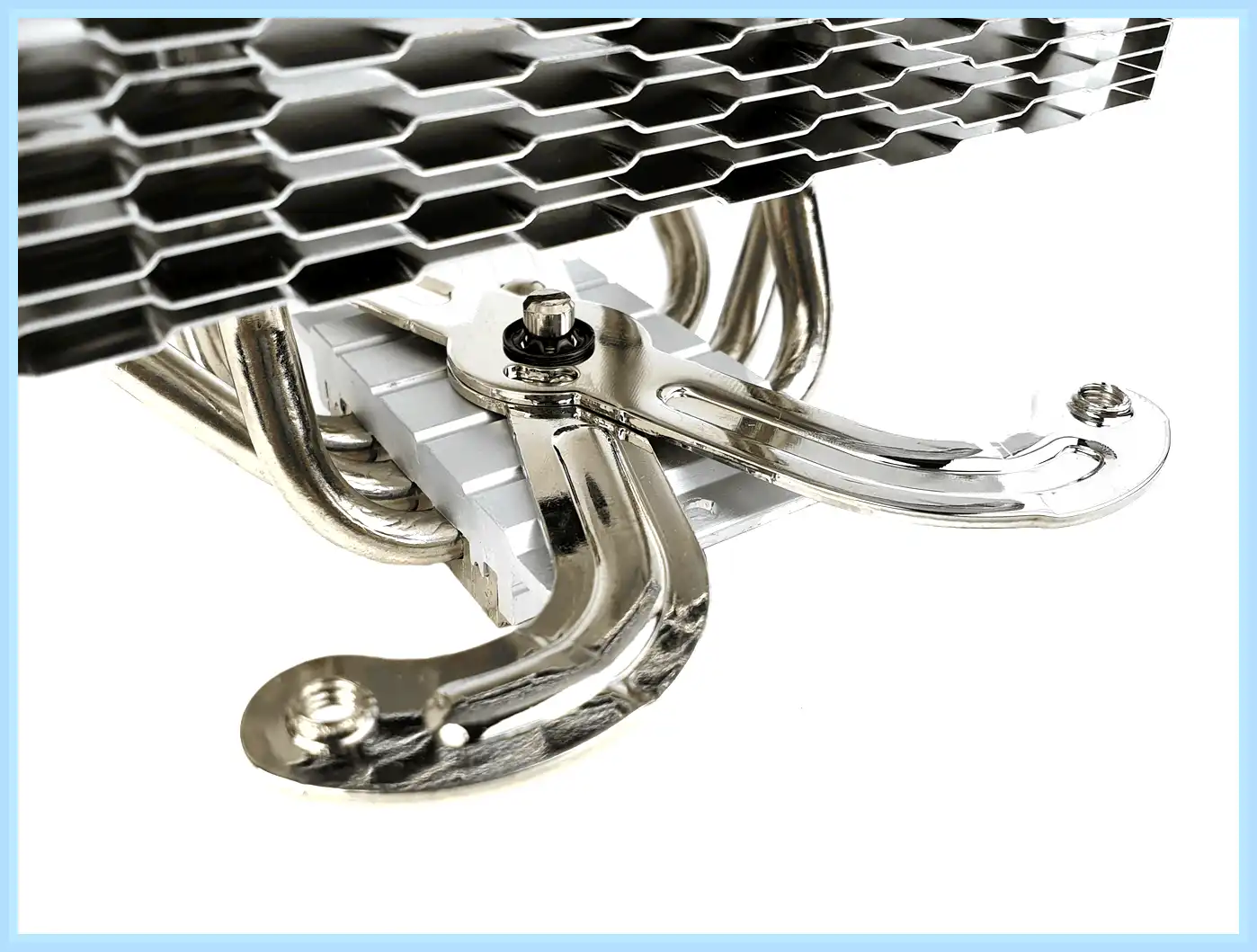

К основанию кулера прикручены две пластины для его крепления к материнской плате. Доступ к винту обеспечивает отверстие по центру радиатора.

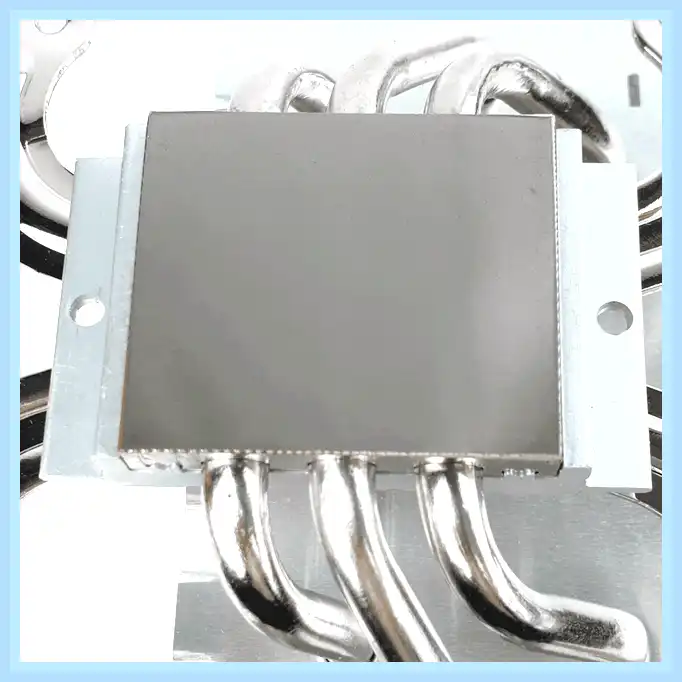

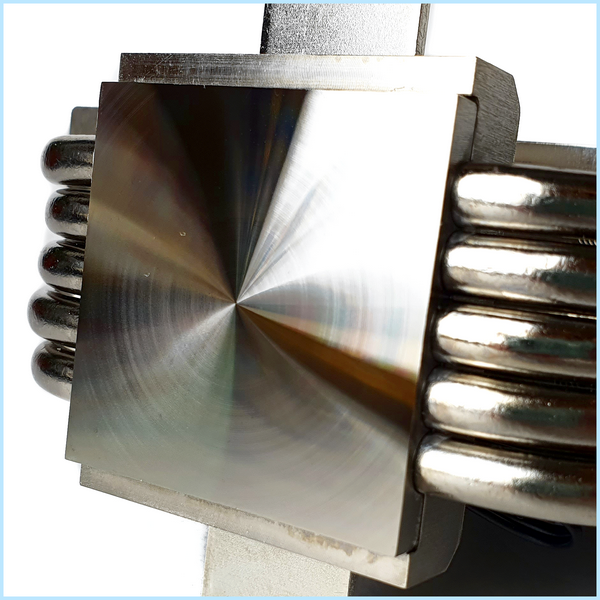

Основание выполнено в виде медной никелированной теплораспределительной площадки. Хорошо различим след от фрезы, полировки до зеркального блеска нет.

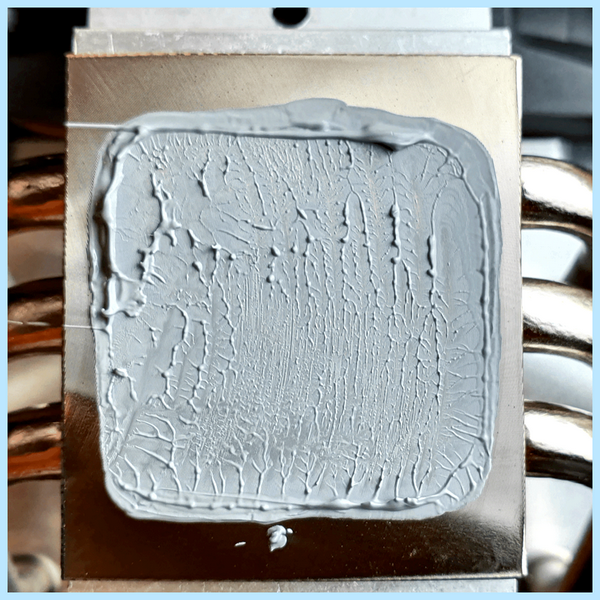

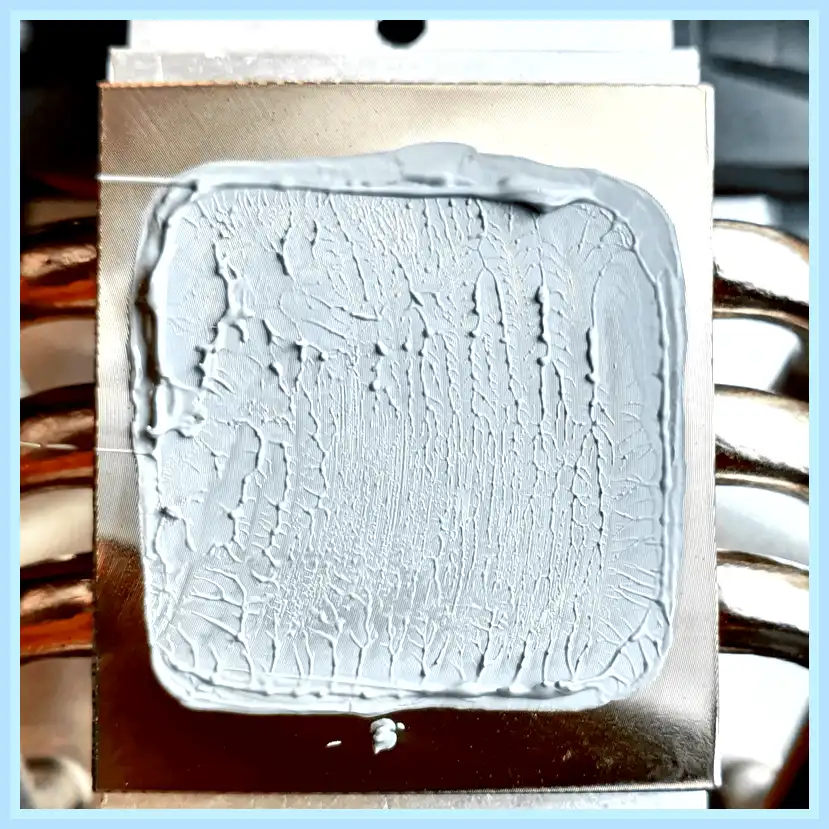

Сама площадка имеет достаточно ровное исполнение, что видно на отпечатке термопасты.

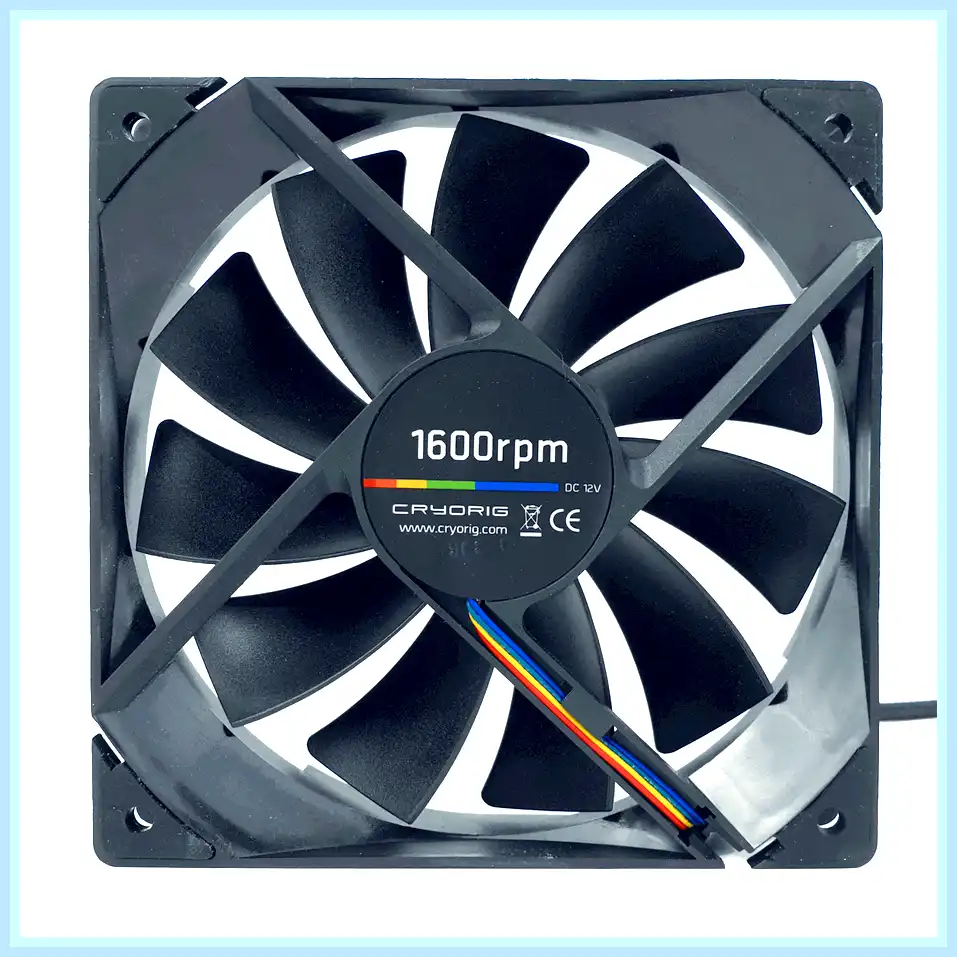

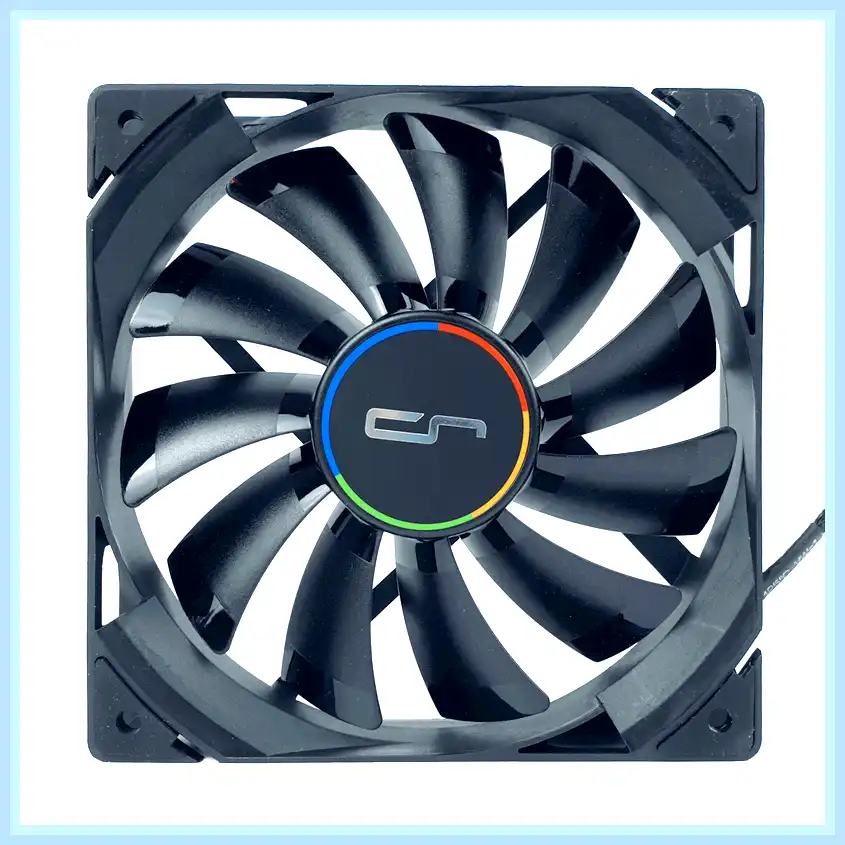

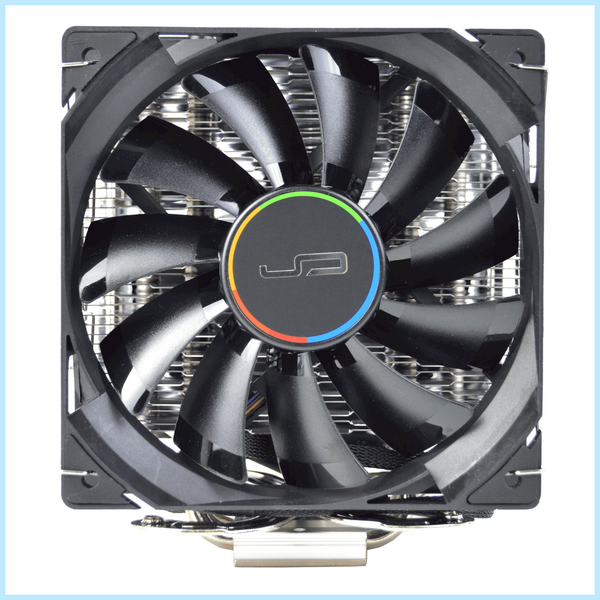

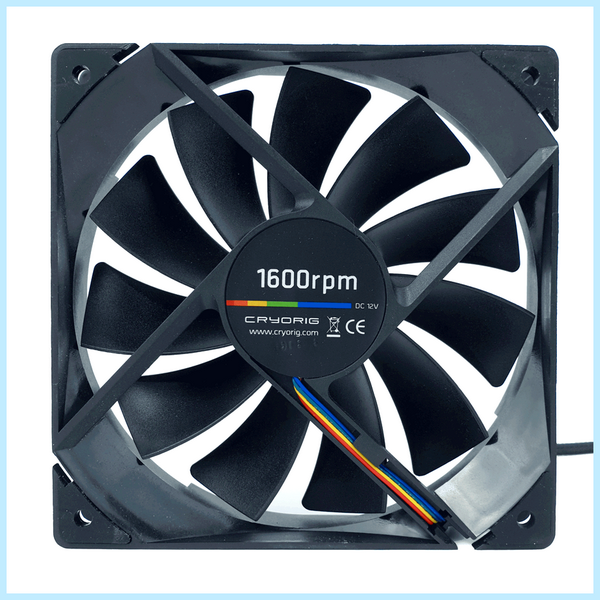

120 мм вентиляторы имеют маркировку QF120 Black Balance. Подключение к материнской плате осуществляется 4-контактным штекером с управлением скоростью посредством PWM. По торцам корпуса вентилятора сделаны 4 отверстия, являющиеся частью фирменной технологии Quad Air Inlet, которые по заявлениям производителя обеспечивают дополнительный приток воздуха, что также должно благоприятно сказываться на температурах процессора.

Модель имеет 11 лопастей, выполненных частично из глянцевого и матового пластика. У обоих вентиляторов есть резиновые проставки для поглощения вибраций.

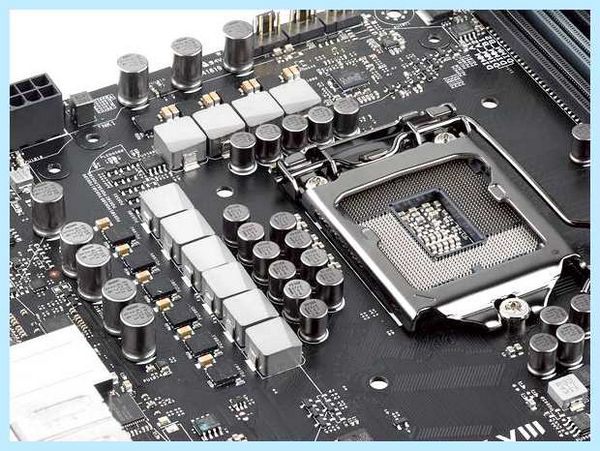

Установка на LGA 1200

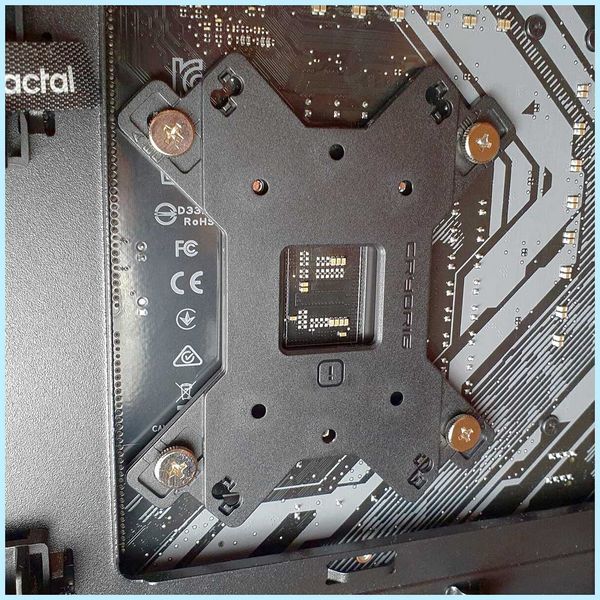

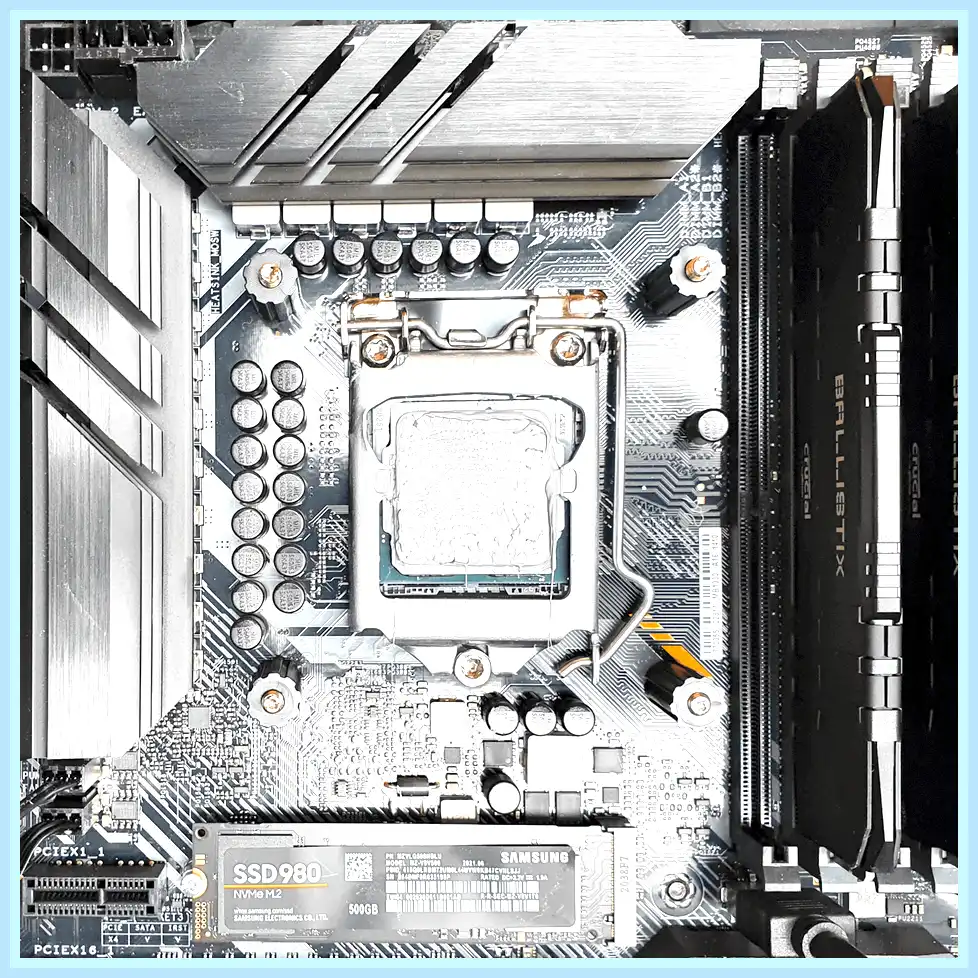

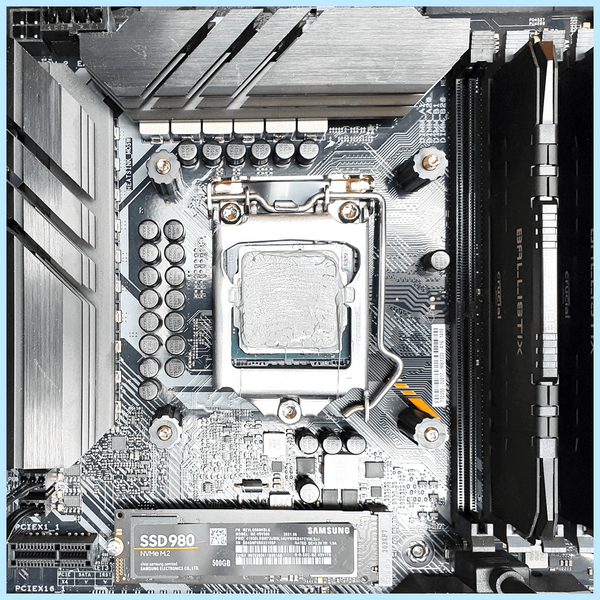

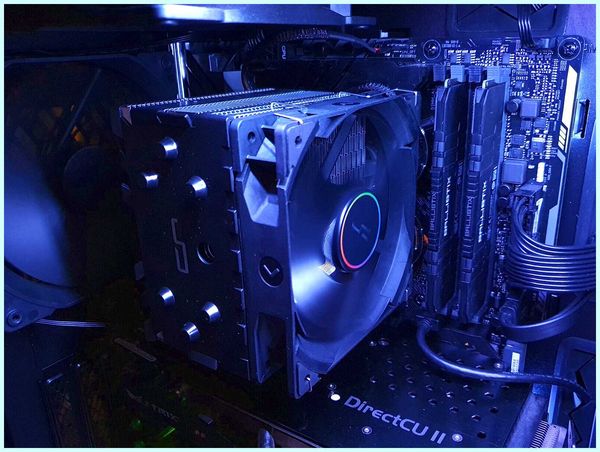

Кулер устанавливался на материнскую плату ASUS Z490 TUF Gaming PLUS WI-FI с размещённым в ней процессором intel core i7-10700F.

С установкой крепления лучше разобраться без инструкции, потому что с ней это будет сложнее. Сначала нужно подготовить бэкплейт, который, к слову, выполнен из пластика. Для этого мы устанавливаем 4 стойки в нужные отверстия.

ГАЙД / простая ИНСТРУКЦИЯ по установке кулера ID-Cooling SE-224-XTS ARGB / 224 XT INTEL lga1200/1700

Затем с лицевой стороны на стойки устанавливаем пластиковые проставки, которые легко фиксируются и не норовят выскочить по собственной воле, освобождая пользователю руки.

Далее начинается самое интересное. Оказывается, что стойки, которые будут держать башню, закручиваются с обратной стороны. И это сулит два момента. Первый — положительный. Из-за такого решения пользователю не нужно демонтировать установленные вентиляторы, как это обычно бывает у большинства конкурентов. Второй — негативный. Заключается он в самой сложности одновременного удержания башни с одной стороны и закручивания винтов с обратной . Для этого лучше обзавестись дополнительной парой рук. Помните про обещание производителя об установке кулера всего за 4 минуты? В целом доля правды в этом имеется. При должной сноровке можно управиться и вдвое быстрее.

Тестирование

Конфигурация тестового стенда

• Материнская плата: ASUS Z490 TUF Gaming PLUS WIFI;
• Процессор: Intel Core i7 – 10700F;
• Оперативная память: Crucial Ballistix Black 2×16 Gb;
• Видеокарта: ASUS Strix GTX 970;
• Блок питания: Deepcool DQ750ST Quanta 750W;
• Корпус: Fractal Design Meshify 2.

Для тестирования использовалась AIDA 64 Extreme с тестом fpu длительностью 10 минут. Температура отслеживалась с помощью программы HWiNFO64 v6.42-4360. Частота обновления показателей составляла 100 мс. Во всех тестах использовалась термопаста arctic cooling mx-4.

Скорость и шум

Оба вентилятора поддерживают ШИМ-управление и работают в диапазоне 330-1600 об/мин, как и заявлено производителем.

Тестирование проводилось в 3-х режимах:

• Полностью беззвучный режим, когда шум от вентиляторов не превышал фоновое значение ~32 дб;
• Комфортный уровень, когда вентиляторы слышны, но шум был терпимый и не превышал 40 дб;
• Максимальная скорость вентиляторов.

Тесты были проведены как при установленных двух, так и с одним вентилятором для имитации модели Cryorig H7.

Устанавливаем ПАУЭР кулер на новый intel i5 10600K !!

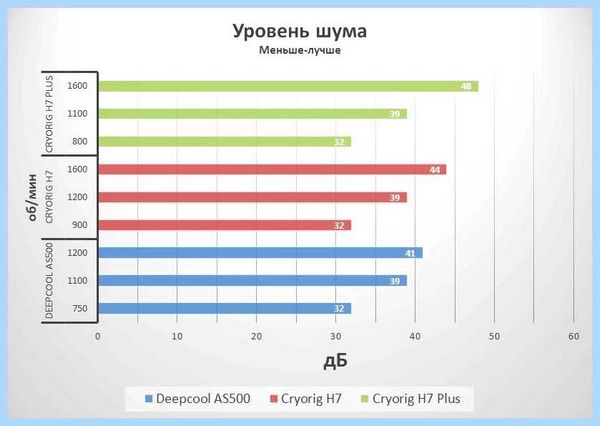

Уровень шума в помещении не превышал 32 дб. Температура составляла ~26 градусов. 5 корпусных вентиляторов работали со скоростью 1000 об/мин. Корпус закрытый. Шум измерялся в закрытом корпусе с расстояния в 30 см. Корпусные вентиляторы были остановлены.

Для наглядности в пару к объекту обзора был добавлен сравнимый по цене кулер Deepcool AS500.

Для замеров температуры тестовый процессор i7-10700F был зафиксирован на частоте 4.7 ГГц при напряжении 1.2 В. Энергопотребление в среднем составляло 145 Ватт.

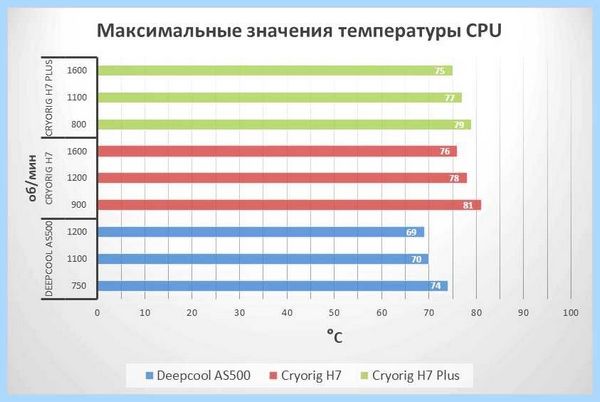

По результатам тестов видно, что Cryorig H7 Plus справился с поставленной задачей с большим запасом. Разница по температурам с одним установленным вентилятором достаточно маленькая, чего нельзя сказать об уровне шума. Оппонент оторвался значительно, что неудивительно, учитывая его размеры и большее количество теплотрубок.

Выводы

Cryorig H7 Plus — по сути копия модели H7, но с дополнительным вентилятором и увеличившимся ценником. Можно отметить идеальную совместимость с оперативной памятью и действительно небольшую высоту. Крепление весьма спорное: с одной стороны, сборка состоит из нескольких простейших этапов, а с другой, вам придется искать помощника. Производительность же стандартная для башен с тремя теплотрубками. Для большинства процессоров ее будет достаточно, но без рекордов.

Основной претензией к производителю является именно цена. На момент написания обзора она составляет около 4700 рублей, что непозволительно много для кулера такого уровня. В данной ценовой категории уже можно найти охлаждение классом выше, которое будет эффективнее и тише при сравнимых габаритах. Если бы стоимость осталась на уровне модели с одним вентилятором (~35$), то Cryorig H7 Plus был бы интересным и конкурентоспособным решением, но с такой ценовой политикой вряд ли рядовой покупатель обратит внимание на данную систему охлаждения.

• Небольшая высота;
• Высокая совместимость с оперативной памятью;
• Хорошая производительность;
• Стильный и строгий дизайн;
• Достаточно тихий при средних оборотах вентиляторов;
• Дополнительные 3 года гарантии после регистрации продукта.

• Цена;
• Неудобная установка.

Обзор и тест кулера Deepcool AS500 Plus

В конце 2020 года компания Deepcool представила новую систему охлаждения AS500, которая уже была у нас на обзоре. Теперь же фирма выпустили улучшенную модель AS500 Plus, отличающуюся от своего младшего брата наличием второго 140 мм вентилятора. Удивительным является тот факт, что для обеих систем охлаждения производитель заявляет одинаковый уровень TDP — 220 Вт.

Технические характеристики

Модель	Deepcool AS500 Plus
Тип	Башенный кулер
Количество тепловых трубок	5 штук
TDP	220 Вт
Совместимость	LGA 1200, 1150, 1151, 1155, 1156, 2011(v3), 2066 AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Размеры	142 x 102 x 164 мм
Вес	1198 г
Подсветка	Адресная RGB 3-pin 5V

Вентилятор:

Размеры	140 × 140 × 25 мм
Воздушный поток	70.8 CFM
Скорость вращения	500-1200 об/мин
Коннектор	4-pin PWM
Тип подшипника	Fluid Dynamic Bearing
Номинальное напряжение	12 В
Номинальный ток	0.11 А

HTML-комментарий
Javascript

Упаковка и комплектация

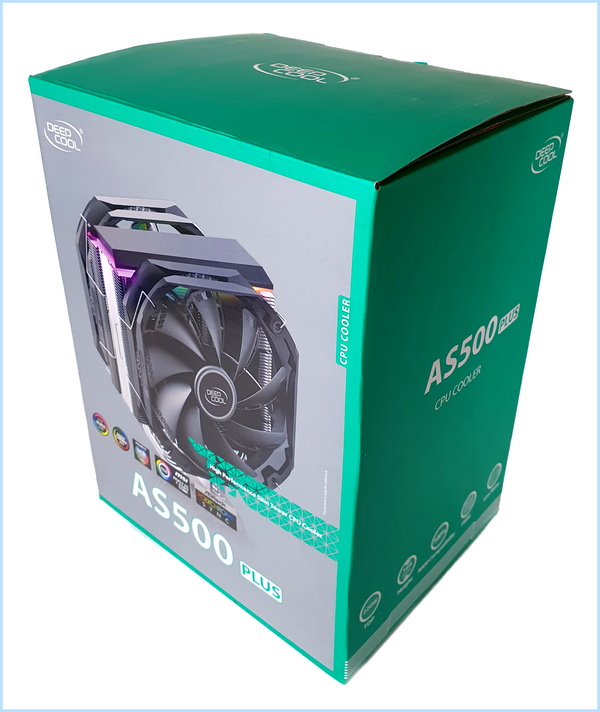

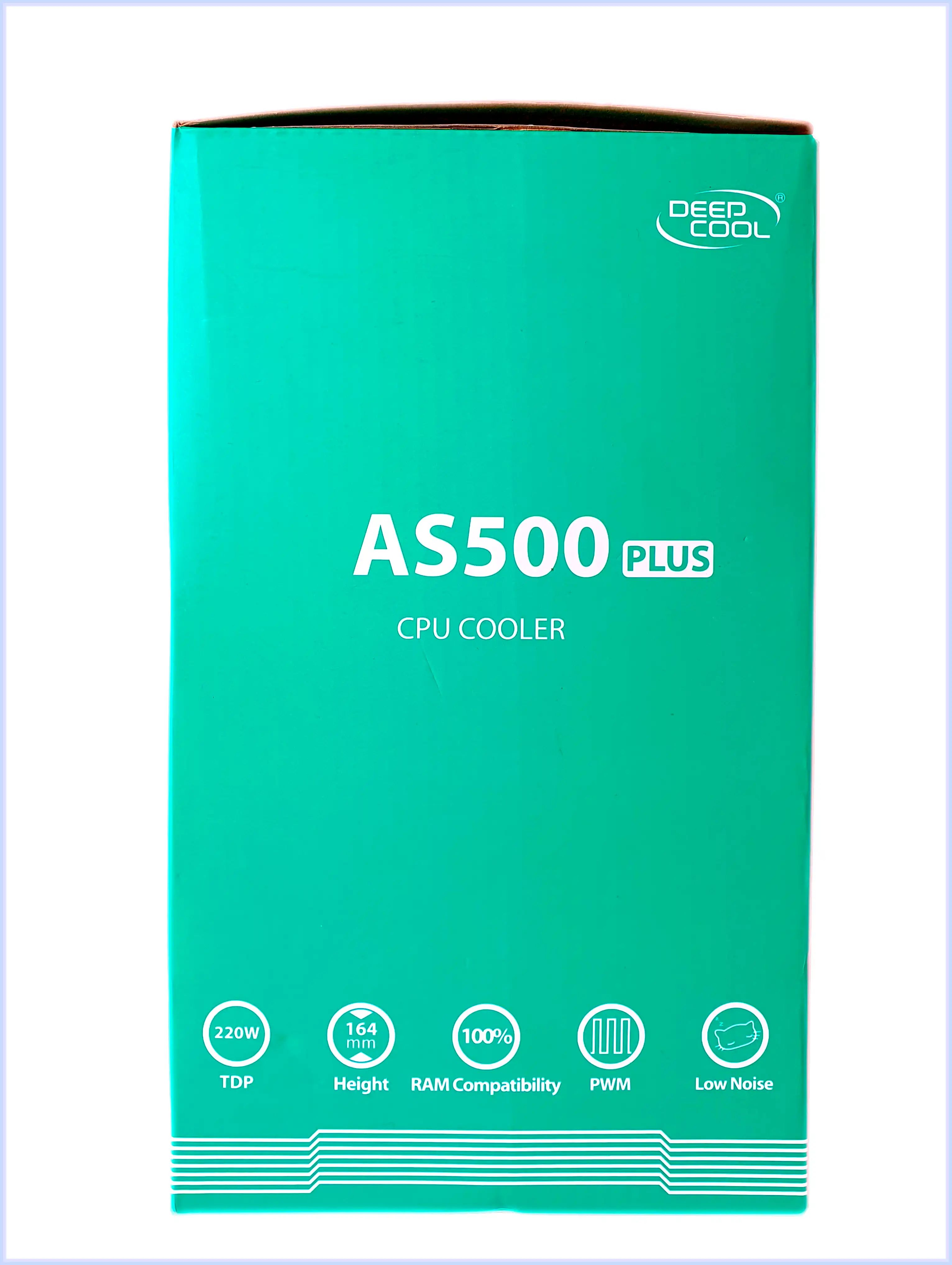

Поставляется AS500 Plus в картонной коробке с типичным для Deepcool оформлением в серо-зелёных цветах.

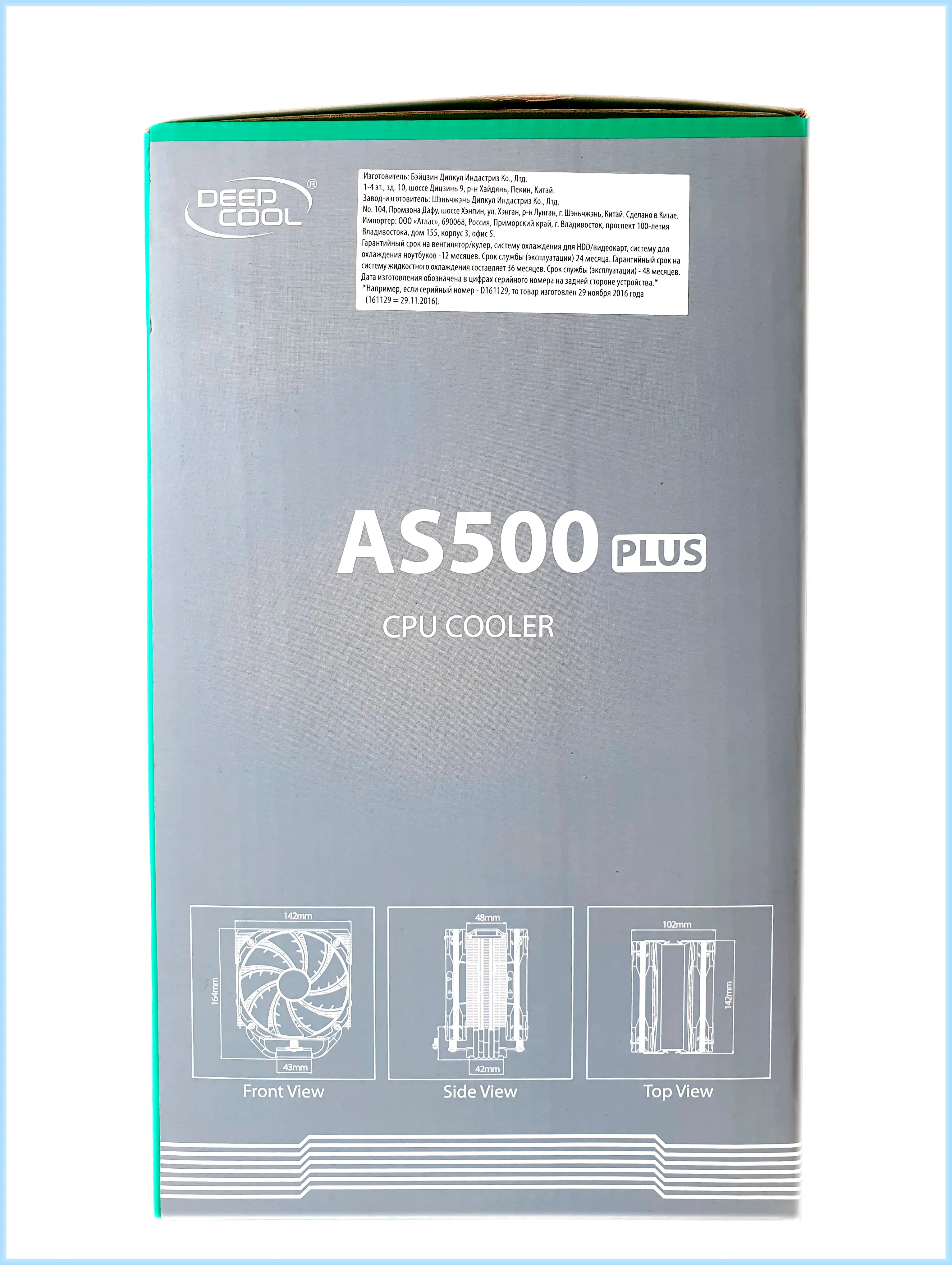

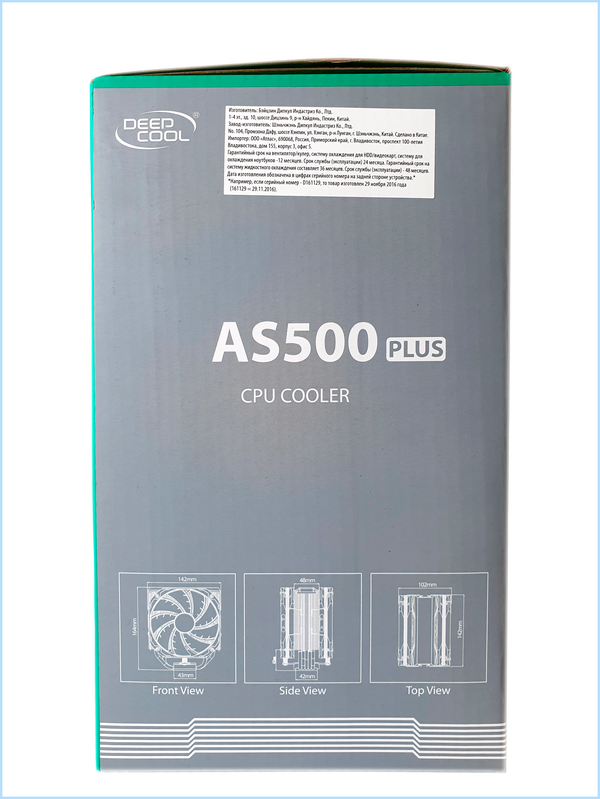

С торцов упаковки производитель указал отличительные особенности кулера, а также разместил схематичное изображение системы охлаждения с указанием всех размеров.

С обратной стороны указаны полные спецификации, а также дано описание кулера на русском языке.

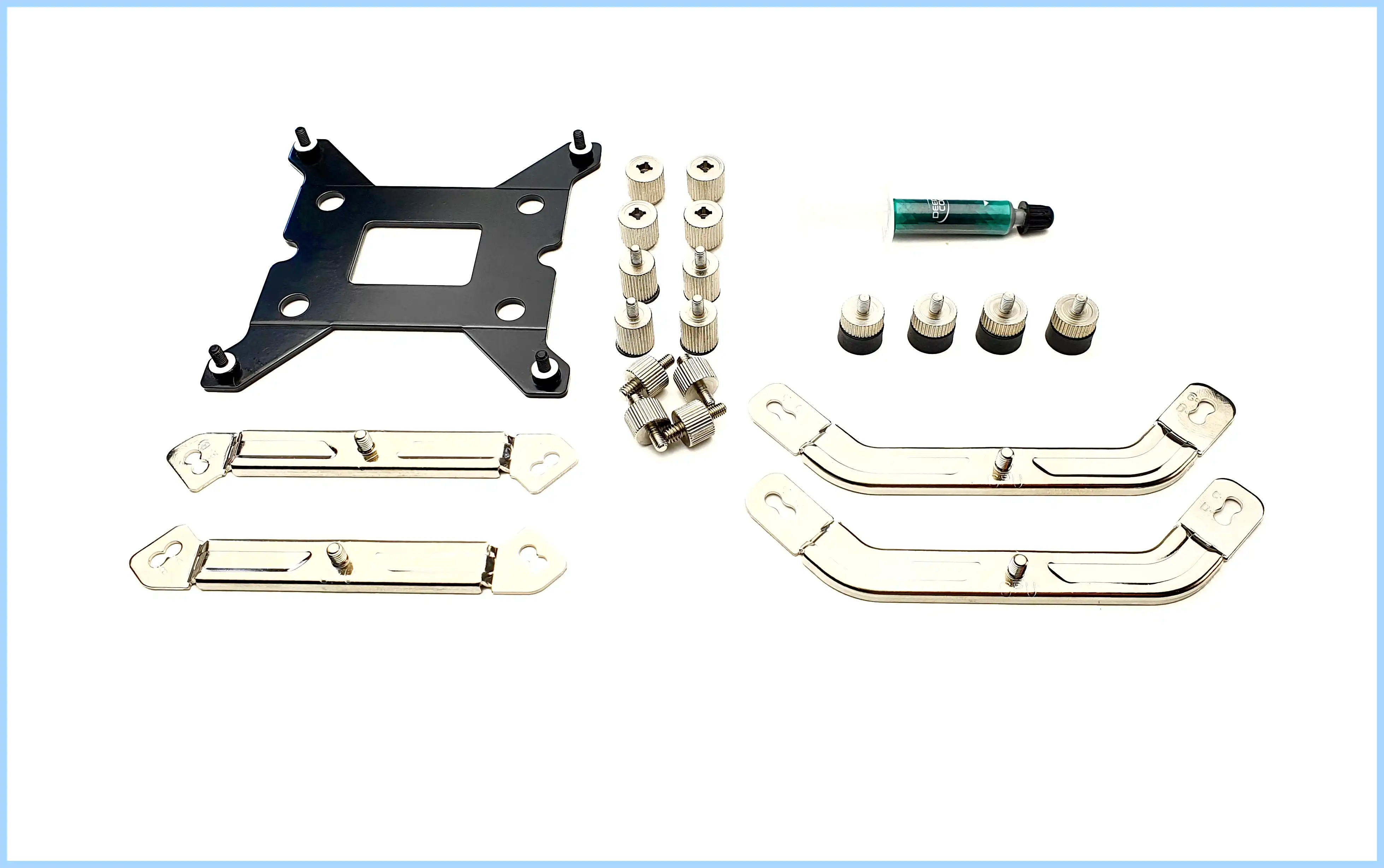

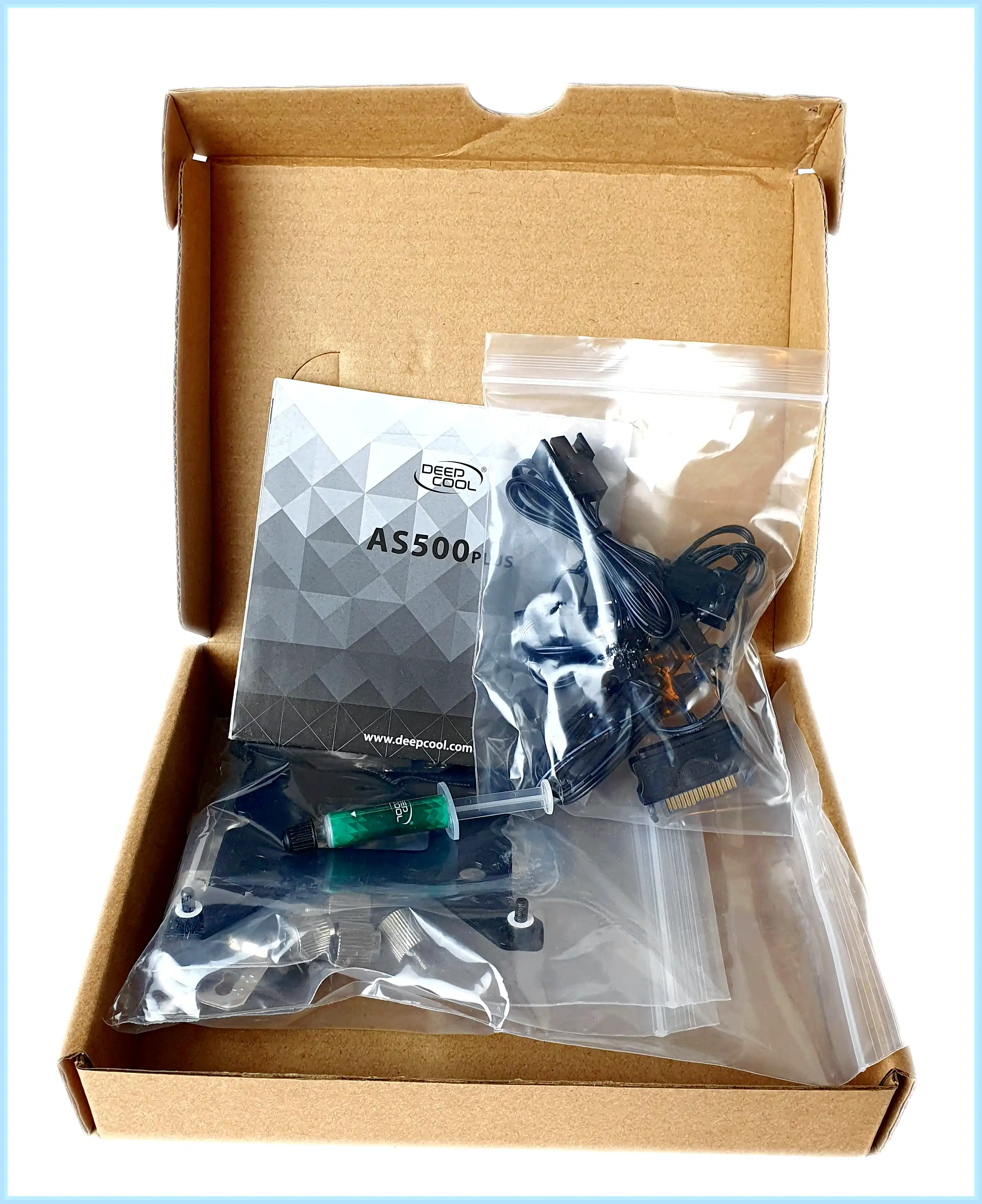

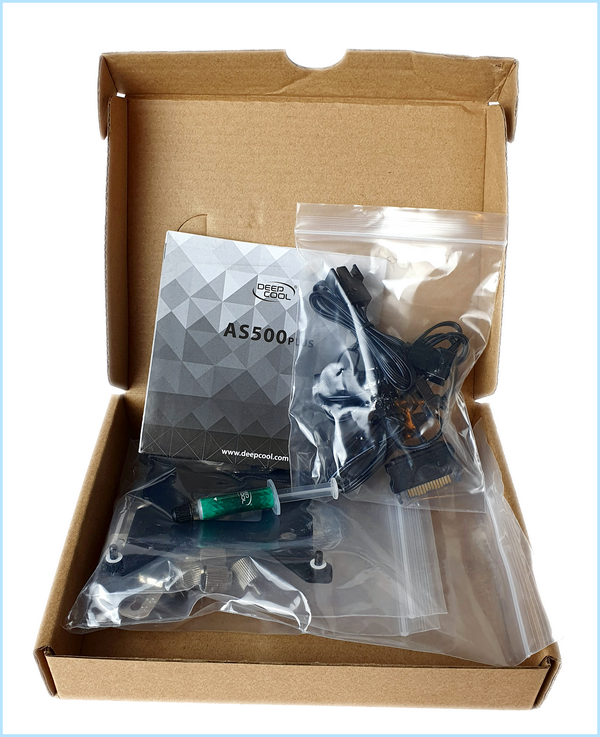

Крепёж упакован в отдельную картонную коробку.

Помимо креплений под все новые и уже устаревшие сокеты (традиционно поддержки TR4 нет) в коробке находится тюбик с фирменной термопастой Deepcool и подробная инструкция по установке.

Производитель не забыл и про разветвитель для подключения обоих вентиляторов к одному разъему на материнской плате, переходник для подключения подсветки и пульт для её управления, если на материнской плате отсутствует соответствующий разъем.

Внешний вид

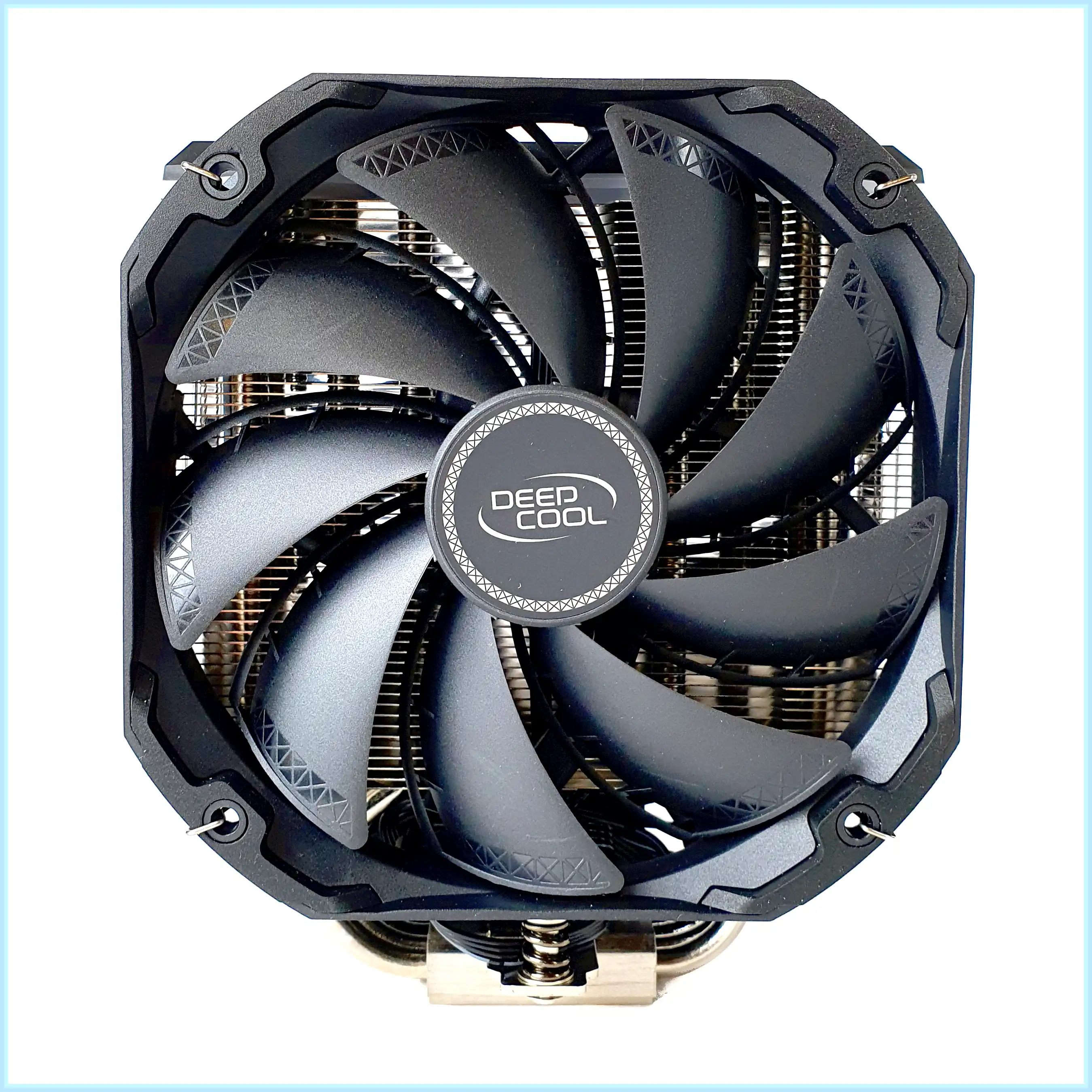

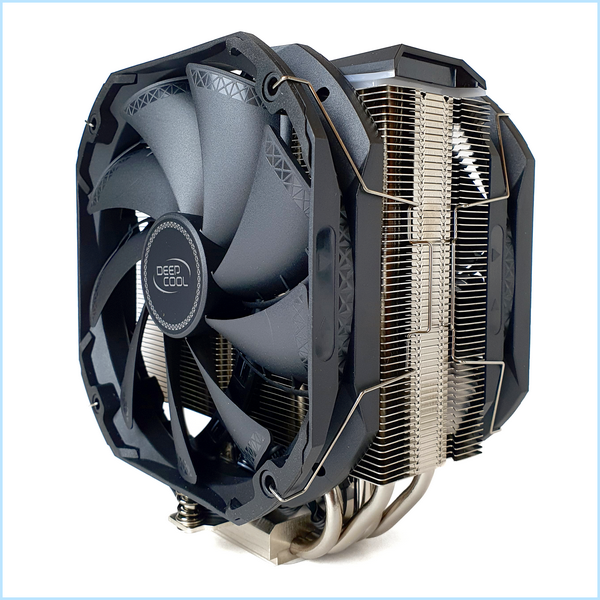

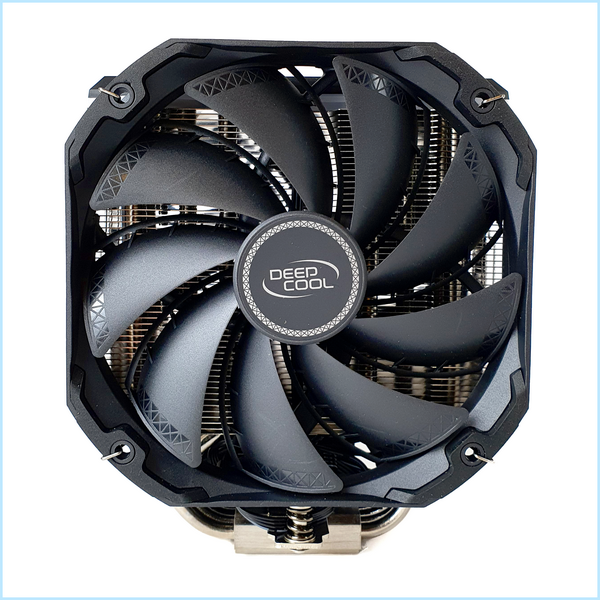

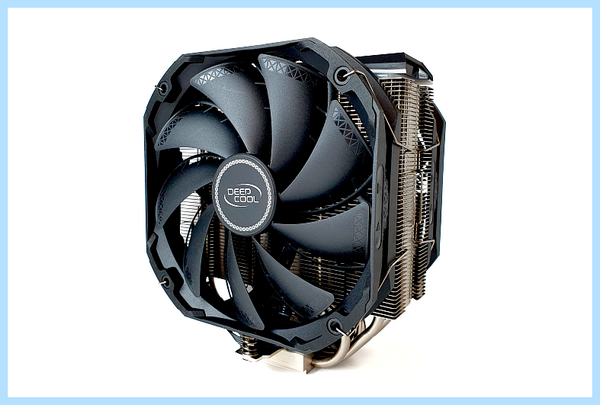

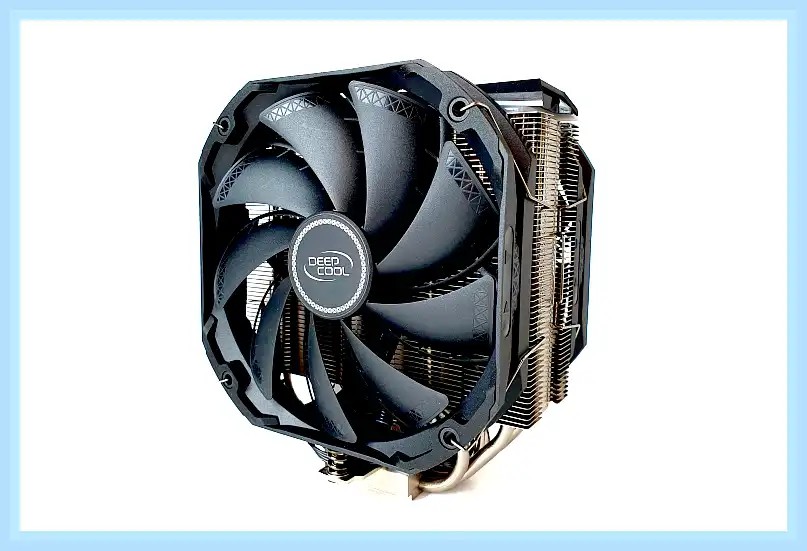

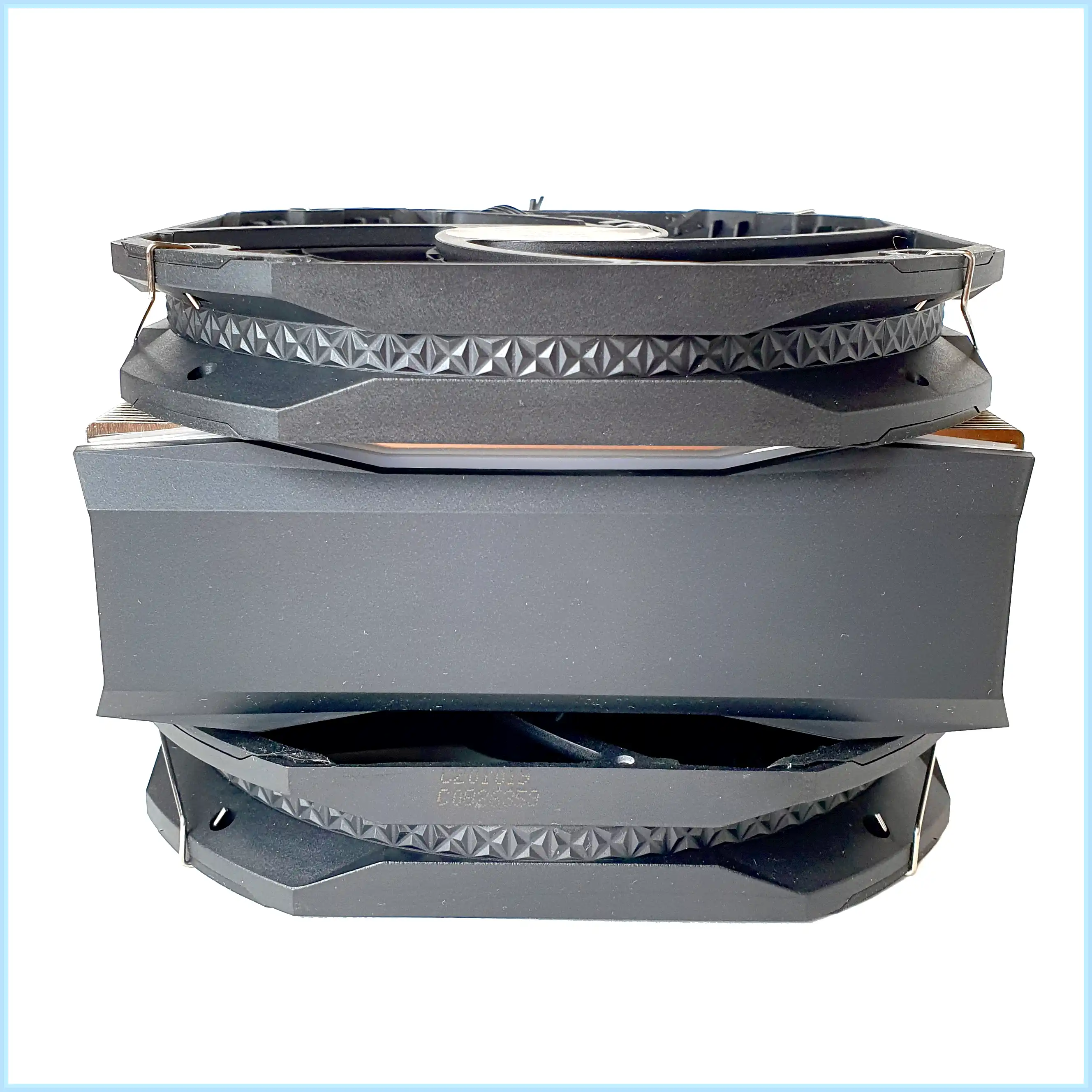

Кулер построен по башенной схеме с односекционным радиатором, который продувается 140 мм вентилятором. Высота кулера составляет 164 мм, что уже является критичным показателем для многих среднеразмерных корпусов. Демонтаж декоративной пластиковой накладки не уменьшит высоту кулера, так как из-за особенностей крепления не получится опустить вентилятор ниже. Заявленный вес кулера составляет 1198 гр. Однако в ходе проведенных измерений было установлено, что масса кулера с 2 установленными вентиляторами составляет 988 гр., что на 210 гр. меньше указанного производителем. Вес одного вентилятора равняется 159 гр., а радиатора — 670 гр.

Дизайн кулера вполне стандартный для башенных решений. Алюминиевый радиатор состоит из 56 пластин, которые нанизаны на медные никелированные теплотрубки, равномерно пронизывающие радиатор.

Башня выполнена по симметричной схеме, за исключением канала с одной из сторон, который используется для прокладки кабеля ARGB подсветки.

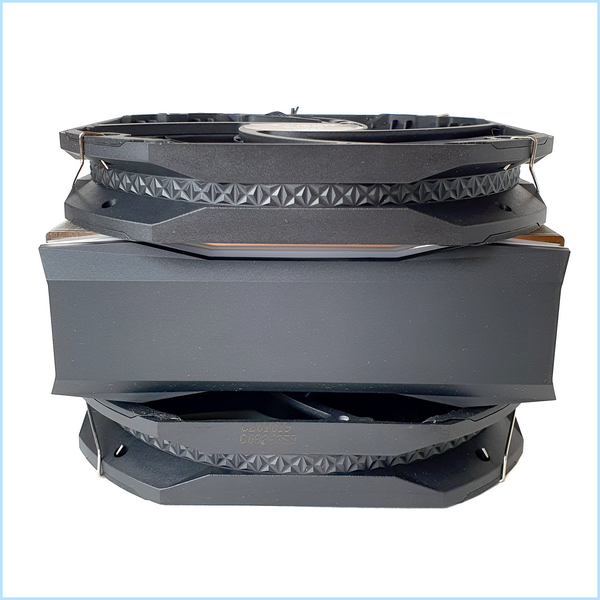

Верхняя часть кулера прикрыта декоративной пластиковой крышкой, из-под которой виднеется рассеиватель подсветки.

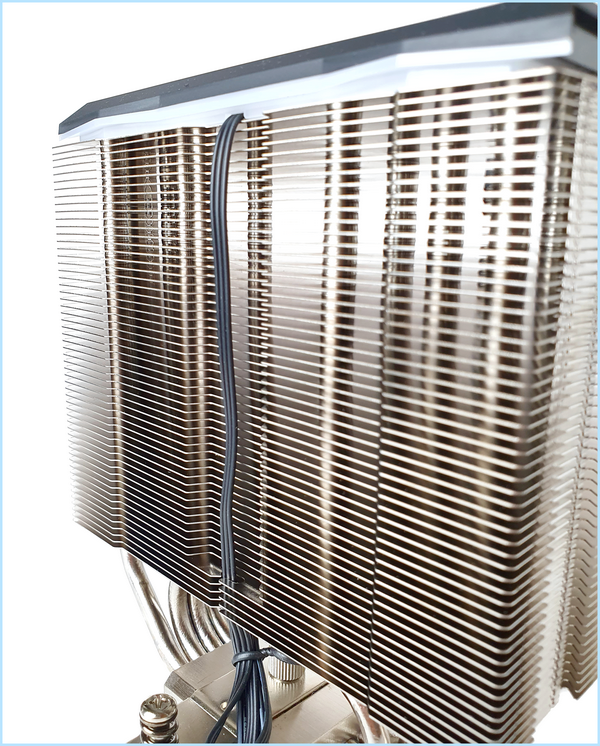

Боковые стороны радиатора частично закрытые. Это позволит воздушному потоку проходить насквозь, а не выходить по пути наименьшего сопротивления. Задний вентилятор установлен вплотную к радиатору, без малейшего зазора. О последствиях такого решения мы расскажем дальше.

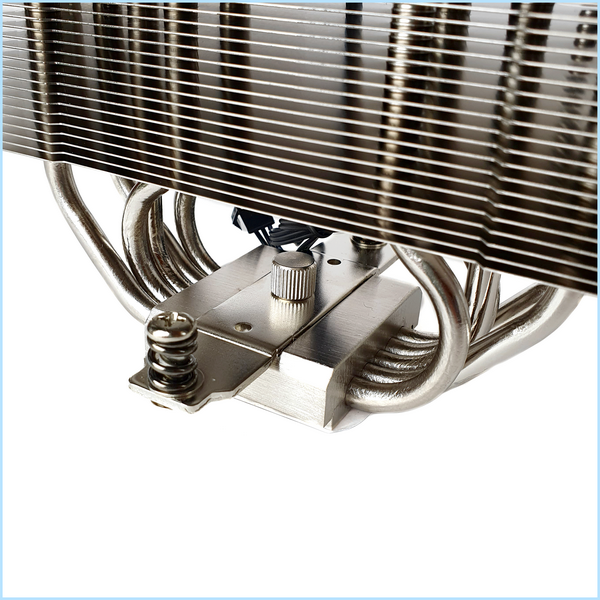

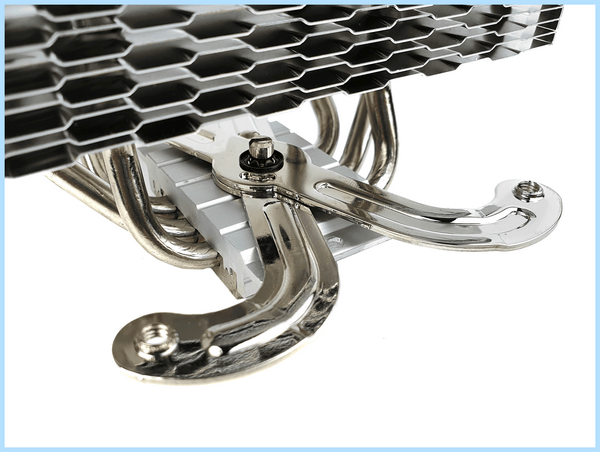

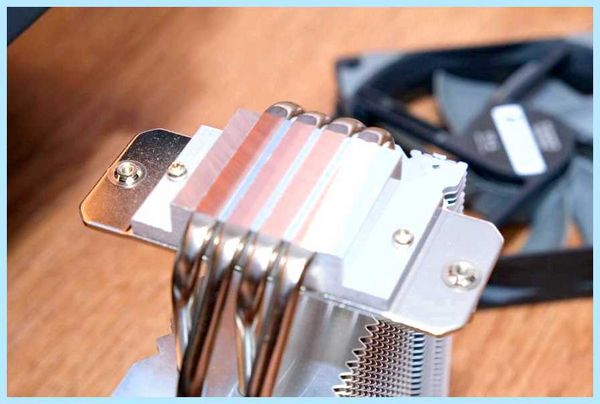

К основанию кулера жестко прикручена прижимная пластина с двумя подпружиненными винтами. Решение очень удобное: во время установки не нужно дополнительно фиксировать данную планку, что в тесном корпусе может создать дополнительные проблемы. При необходимости ее можно заменить.

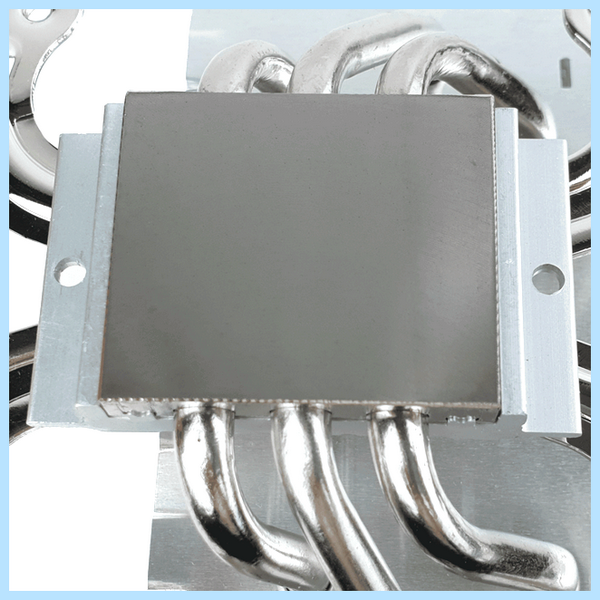

Основание выполнено в виде медной никелированной теплораспределительной площадки. Основание фрезерованное, полировки до зеркального блеска нет.

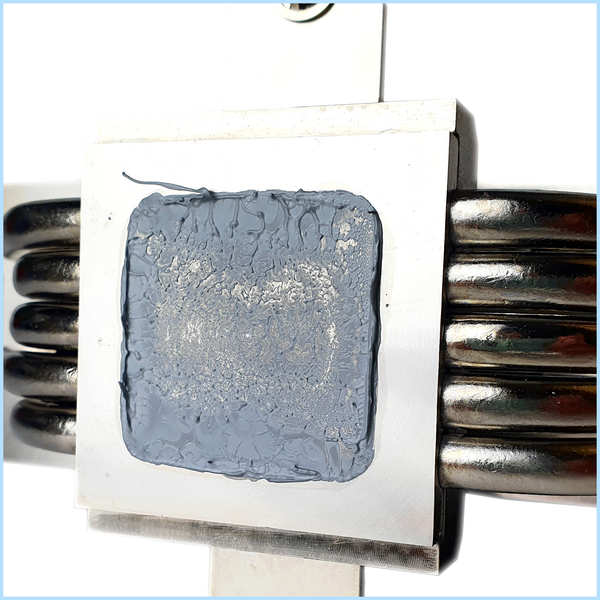

Сама площадка имеет небольшую выпуклость по центру, о чем свидетельствует отпечаток термопасты. Хотя производитель и заявляет, что сделано это специально для лучшего теплоотвода, нам такое утверждение кажется сомнительным, так как теплораспределительные крышки процессоров зачастую ровные.

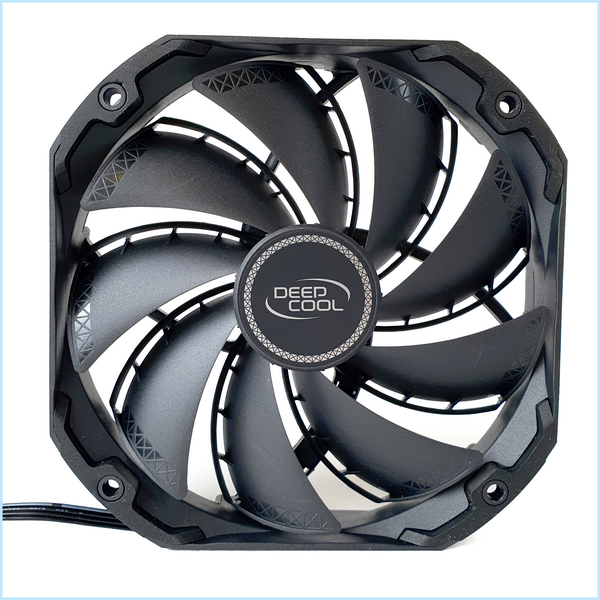

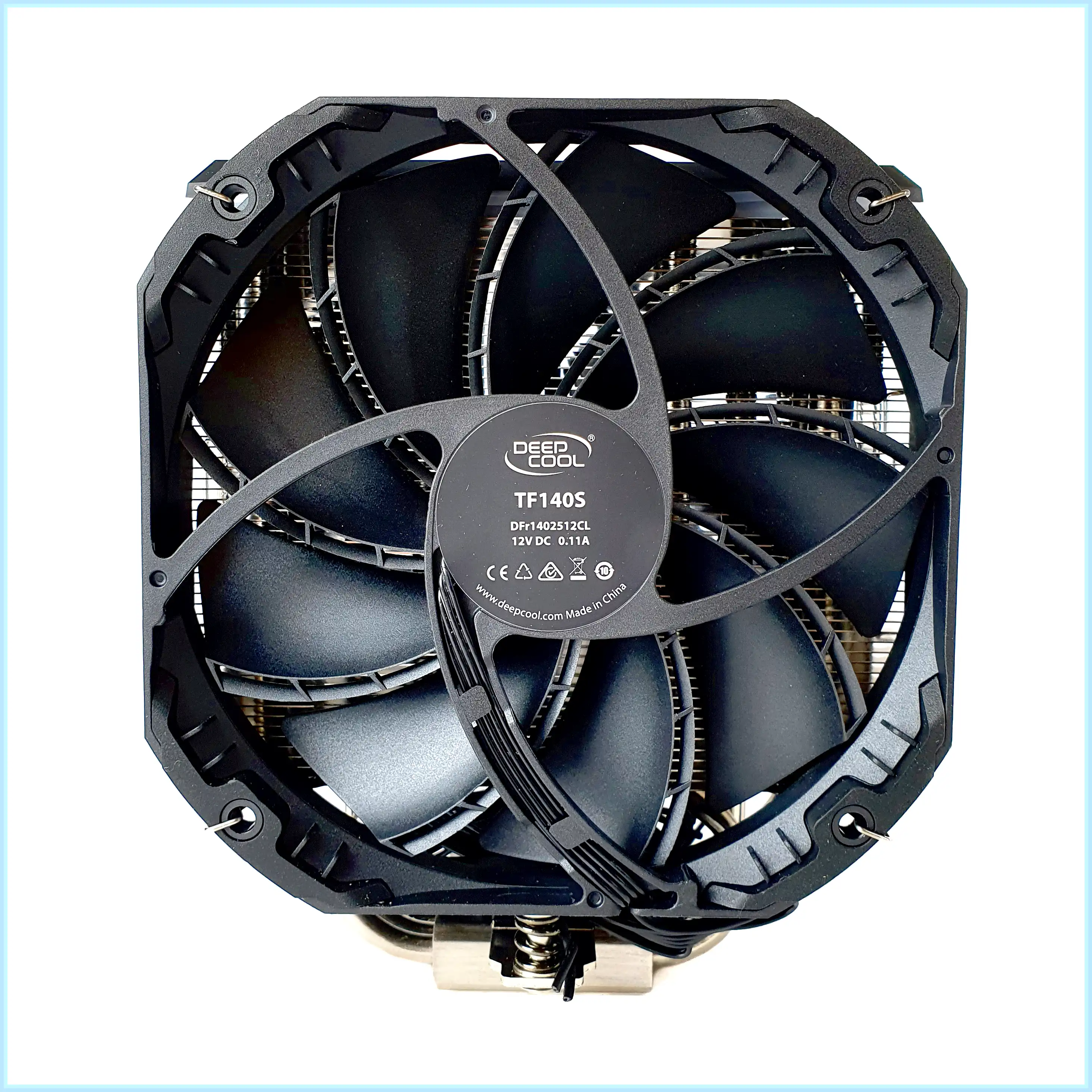

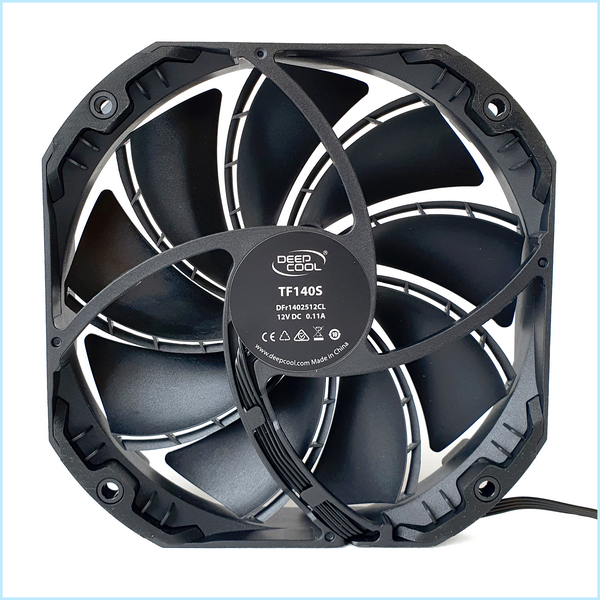

140 мм вентиляторы имеют маркировку TF140S. Подключение к материнской плате осуществляется 4-контактным штекером с управлением скоростью посредством PWM.

Модель имеет 9 двойных лопастей, что в сравнении с одинарными (по заявлениям производителя) обеспечивает более мощный воздушный поток при том же уровне шума. Оба вентилятора имеют резиновые проставки для поглощения вибраций.

Крепление вентилятора вполне обычное и представляет из себя две металлические скобы, которые надежно фиксируются в специальных отверстиях, что исключает их случайное выпадение в процессе установки.

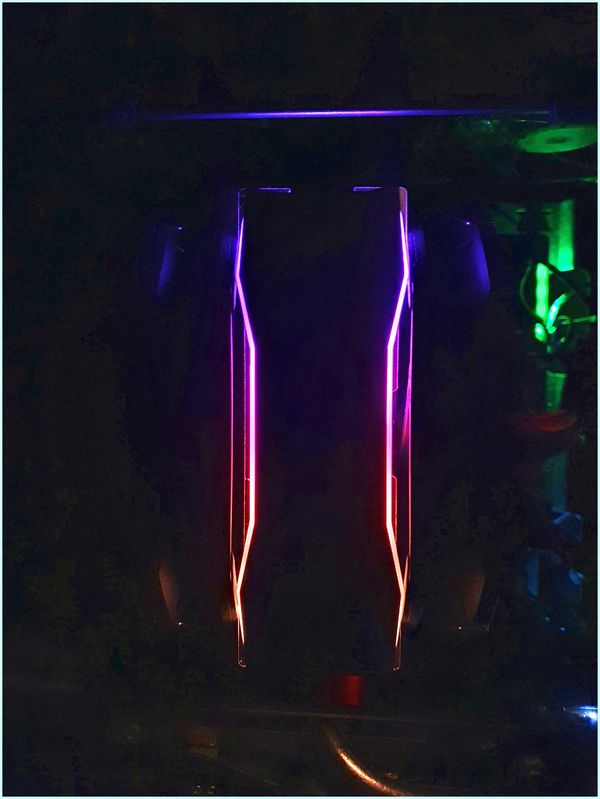

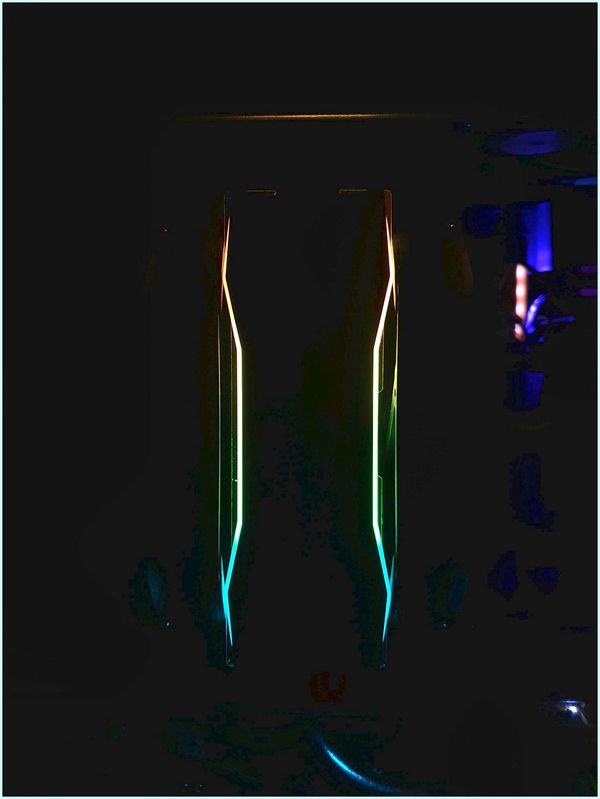

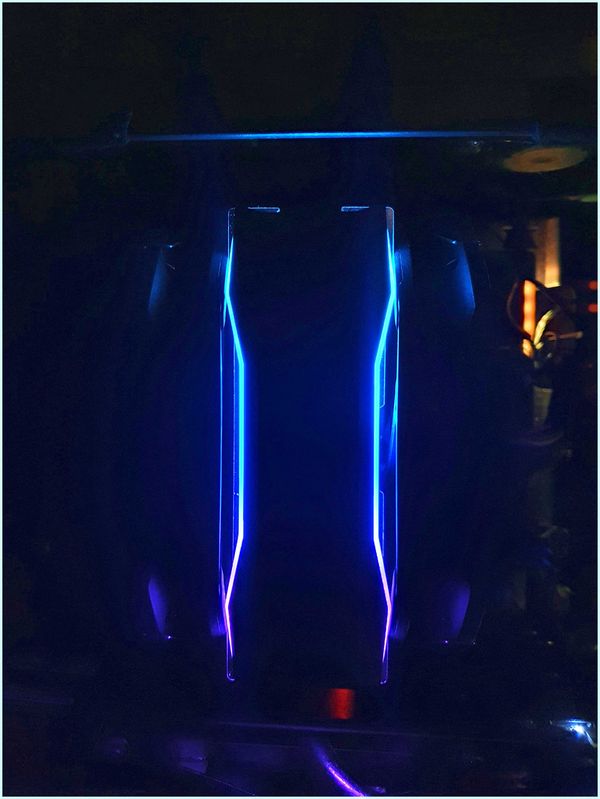

Подсветка

В настоящее время производители все чаще снабжают свои продукты элементами подсветки. Deepcool не обошли стороной в этом вопросе и AS500 Plus. Под верхней декоративной крышкой скрываются адресные светодиоды с матовым белым рассеивателем по периметру.

Подсветкой можно управлять как через ПО материнской платы (для этого на плате должен иметься разъем 3 pin 5V), так и через комплектный контроллер, получающий питание через SATA power.

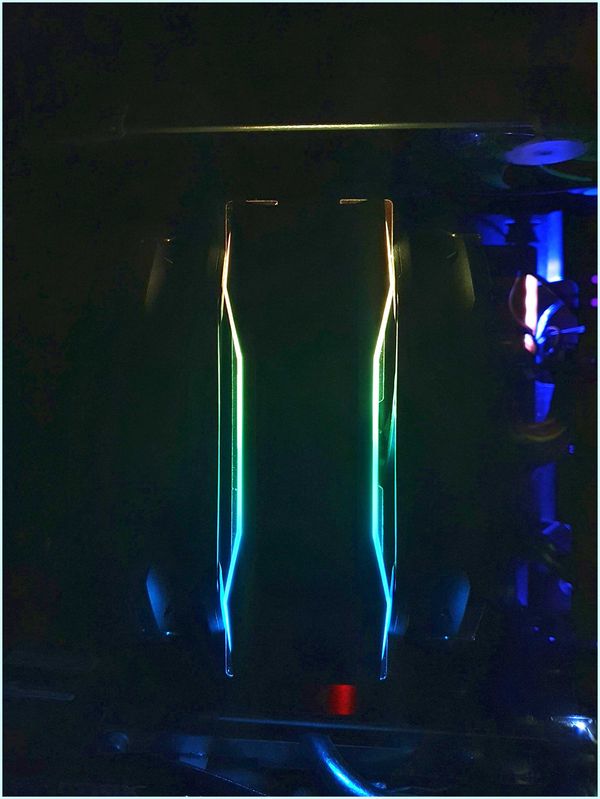

Подсветка хорошо видна только под прямым углом. В других случаях вентиляторы перекрывают большую часть рассеивателя.

Установка на LGA 1200

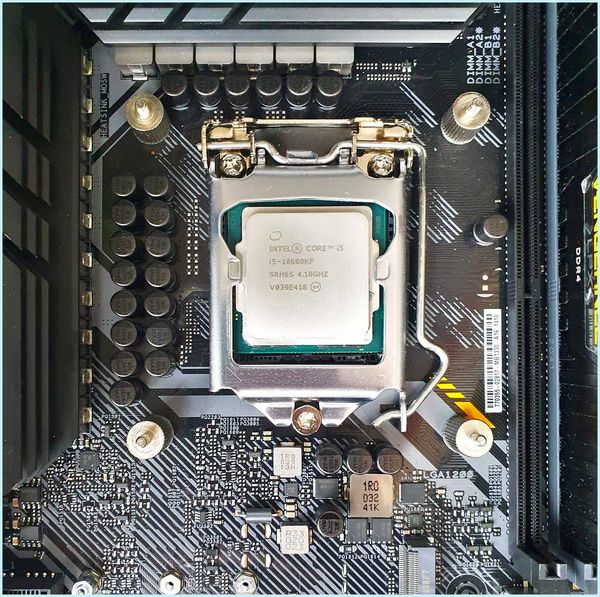

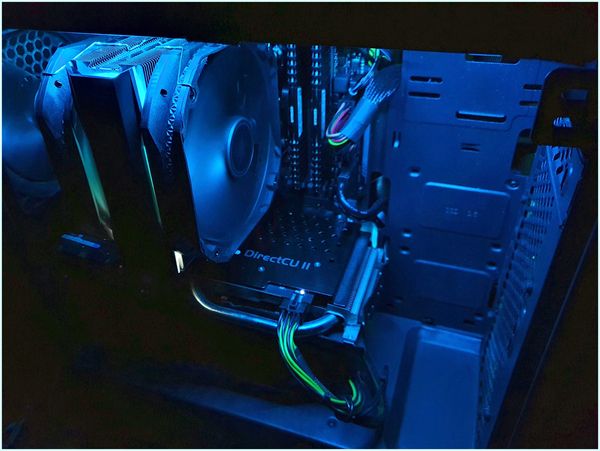

Кулер устанавливался на материнскую плату ASUS Z490 TUF Gaming PLUS WI-FI с размещённым в ней процессором intel core i5-10600KF.

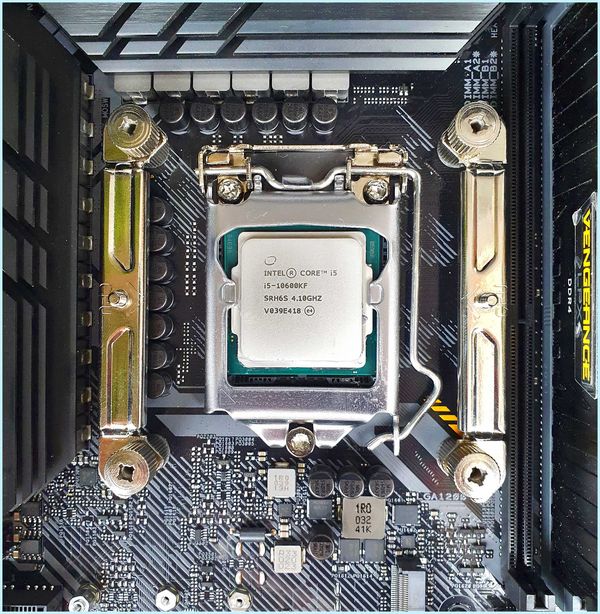

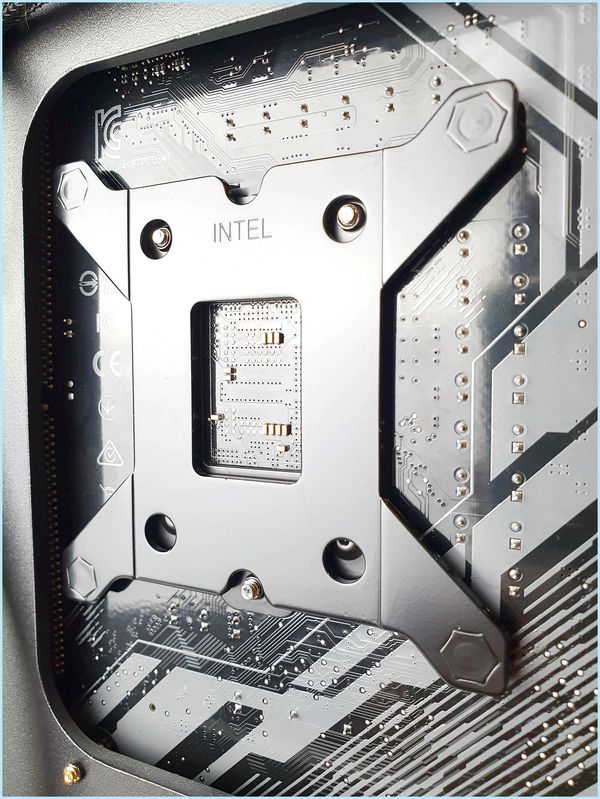

С установкой крепления можно разобраться и без инструкции. Сначала с обратной стороны платы устанавливается металлический симметричный бэкплейт, который уже имеет установленные винты.

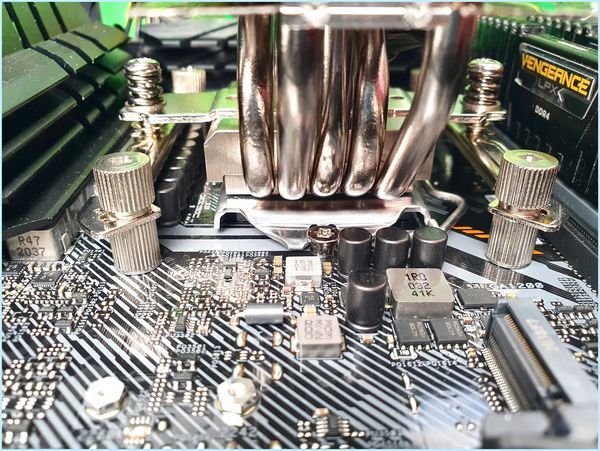

Затем с лицевой стороны на винты накручиваются металлические фиксаторы. С одной из сторон они имеют резиновый уплотнитель, спасающий материнскую плату от ненужных царапин.

Сверху кладем металлические крепежные пластины и затягиваем винтами с накатанными головками. В модели AS500 и AS500 PLUS Deepcool превзошли себя, наконец верно рассчитав длину винтов бэкплейта, благодаря чему отвёртка не выталкивается из посадочного места к концу процесса.

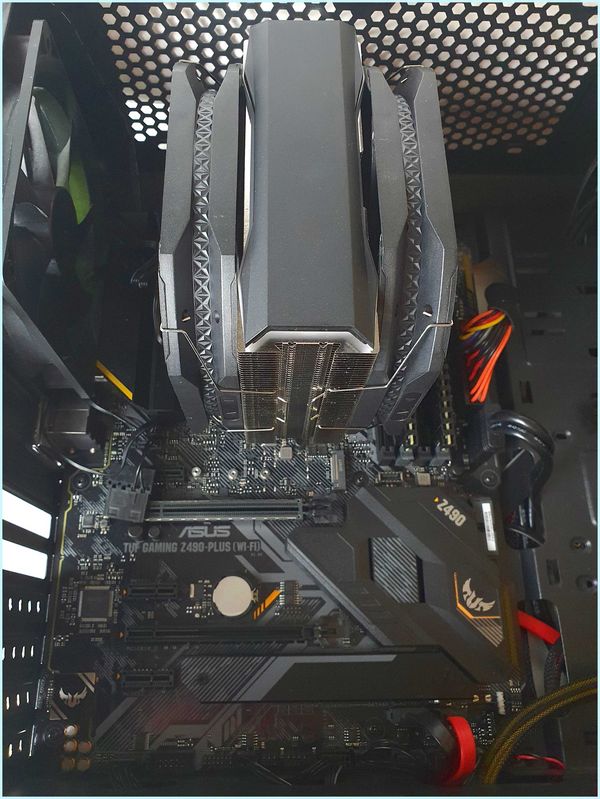

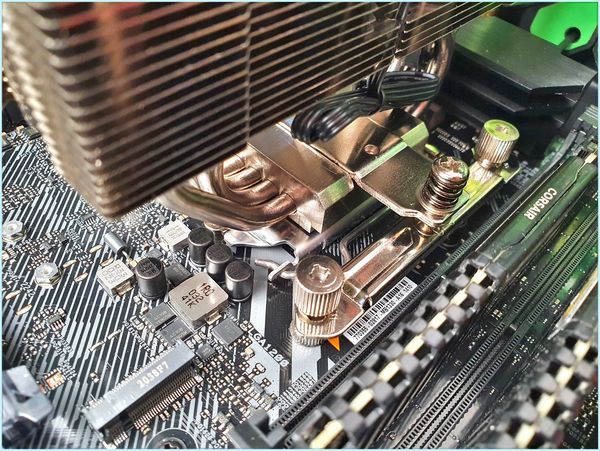

Далее устанавливаем радиатор и попеременно закручиваем крепежные винты.

Установка кулера должна производиться со снятыми вентиляторами, так как они будут перекрывать доступ к винтам.

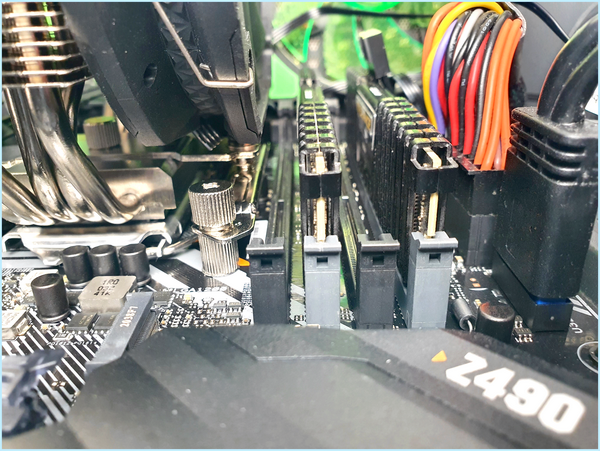

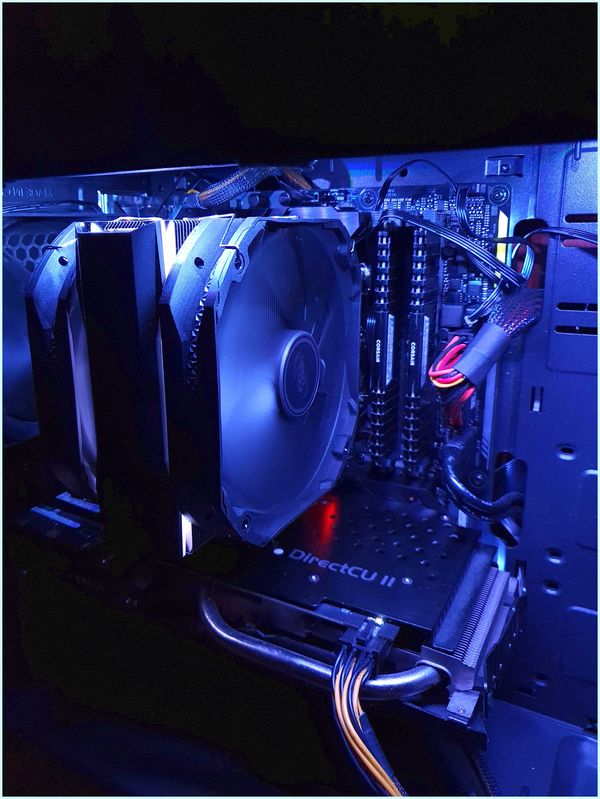

Благодаря узкому радиатору первый слот памяти не перекрывается. Однако, если радиаторы на ОЗУ очень толстые, в некоторых случаях возможен прямой контакт вентилятора с планкой оперативной памяти в первом слоте.

Конфигурация тестового стенда

• Материнская плата: ASUS Z490 TUF Gaming PLUS WI-FI;
• Процессор: Intel Core i5 – 10600KF;
• Оперативная память: CORSAIR Vengeance LPX 2×8 Gb;
• Видеокарта: ASUS Strix GTX 970;
• Блок питания: Zalman GLX 600W;
• Корпус: Cougar MX330-G с 3-мя дополнительными вентиляторами;
• Операционная система: Windows 10 Pro 64-bit.

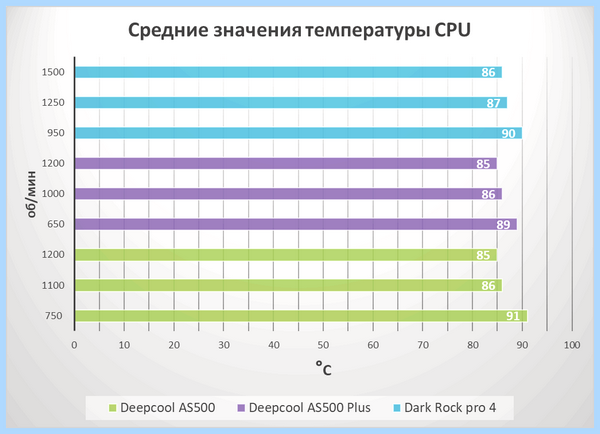

Для тестирования использовалась AIDA 64 Extreme с тестом fpu длительностью 10 минут. Температура отслеживалась с помощью программы HWiNFO64 v7.02-4430. Частота обновления показателей составляла 100 мс. Во всех тестах использовалась термопаста arctic cooling mx-4.

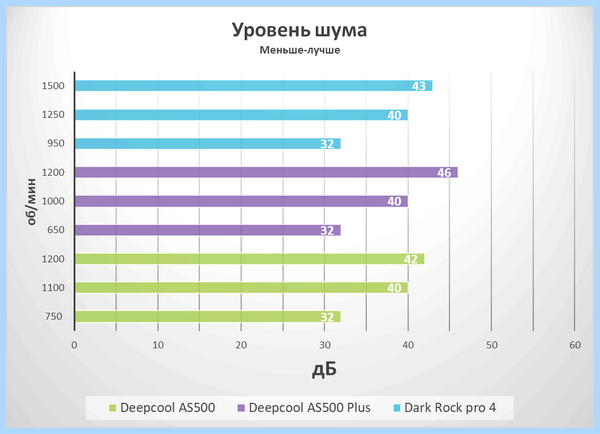

Измерение шума и скорости вентиляторов

Оба вентилятора поддерживают ШИМ-управление и работают в диапазоне 500-1200 об/мин, как и заявлено производителем.

Тестирование проводилось в 3-х режимах:

• Полностью беззвучный режим, когда шум от вентилятора не превышал фоновое значение ~32 дб;
• Комфортный уровень, когда вентилятор был слышен, но шум был терпимый и не превышал 40 дб;
• Максимальная скорость вентиляторов.

Тесты были проведены как при установленных 2х, так и с 1 вентилятором для имитации модели AS500. Уровень шума в помещении не превышал 32 дб. Температура составляла ~26 градусов. 4 корпусных вентилятора работали со скоростью 1000 об/мин и создаваемый ими шум был на уровне 41 дб. Корпус закрытый.

Для наглядности в пару к герою обзора была добавлена популярная модель be quiet! DARK ROCK PRO 4.

Шум измерялся в закрытом корпусе с расстояния в 30 см. Корпусные вентиляторы были остановлены. В ходе тестов было обнаружено, что задний вентилятор AS500 Plus издает неприятные завывания, ощутимые уже при 800 об/мин. При увеличении оборотов этот гул только усиливается, что делает использование данной системы охлаждения некомфортным. Связано это с тем, что задний вентилятор установлен вплотную к радиатору без зазора, о чем было рассказано выше.

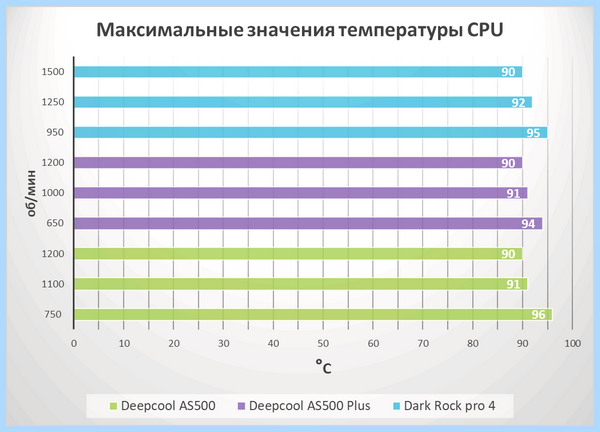

Для замеров температуры тестовый процессор i5-10600KF был разогнан до частоты 4.9 ггц при напряжении 1.305 В. Энергопотребление в среднем составляло 150 Ватт.

По результатам тестов видно, что все испытуемые справились с поставленной задачей на грани. При низких оборотах вентиляторов температуры доходили до 95 градусов.

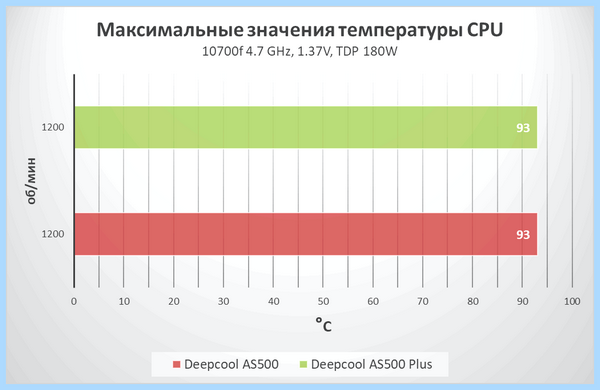

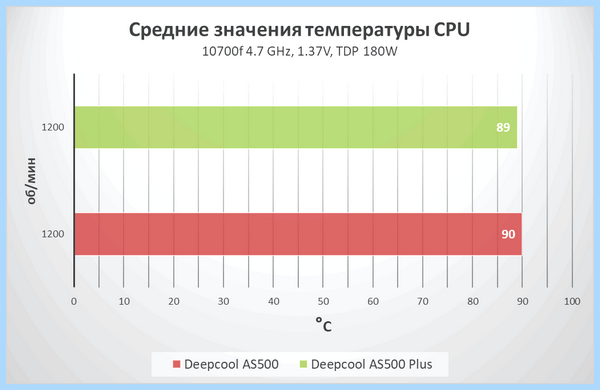

Как можно заметить, добавление второго вентилятора практически никак не сказывается на температурах. Оппонент в лице Dark Rock Pro 4 показал сравнимые с AS500 Plus результаты. Однако для подтверждения полученных результатов было решено провести дополнительные тесты на процессоре Intel Core i7-10700F с частотой 4.7 ГГц и напряжением 1.37 В, которые полностью подтвердили выводы о том, что даже при повышенном тепловыделении особого смысла во втором вентиляторе нет.

Это объясняется тем, что для отведения тепла от пластин достаточно тонкого радиатора и не нужно создавать сильный воздушный поток.

Выводы

Компания Deepcool предприняла попытку сделать новую модель AS500 еще эффективнее путем добавления второго вентилятора. Однако это привело не столько к повышению производительности, сколько к увеличению шума. Поэтому данную попытку можно признать неудачной. Однако не все так плохо. Сама модель AS500 является отличным примером того, что можно сделать производительный кулер достаточно компактным и тихим. В AS500 Plus за сравнительно небольшую доплату вы получаете второй вентилятор, который можно разместить в корпусе или оставить про запас.

• Привлекательная цена;
• Удобная установка
• Высокая совместимость с оперативной памятью;
• Продуманная система креплений;
• Стильный и строгий дизайн;
• Тихий при установленном 1 вентиляторе.
• Наличие минималистичной ARGB подсветки.

• Второй вентилятор создает неприятный шум.
• Низкая совместимость с корпусами из-за высоты в 164 мм.

Похожие статьи

• Hp не видит ssd при установке windows

  Для M2 SSD : проверьте, какой тип дисков поддерживает ваша мат. плата (PCI-e NVMe /или SATA) и какого типа сам ваш накопитель. О том, как это сделать — я…

• Msi click bios установка windows

  Чтобы узнать стиль, переходим: Как установить Windows 10/11 на ноутбук от MSI Знаете как сегодня можно сэкономить при покупке ноутбука (не беря в расчет…

• Mbr to gpt при установке

  Запуск Rufus от имени администратора Преобразовываем MBR в GPT Не будем рассматривать вариант с сохранением данных, так как в наше время перекинуть…
