Присутствие кнопки MemOk на материнской плате свидетельствует о наличии специального средства диагностики и исправления проблем в системной (оперативной) памяти.

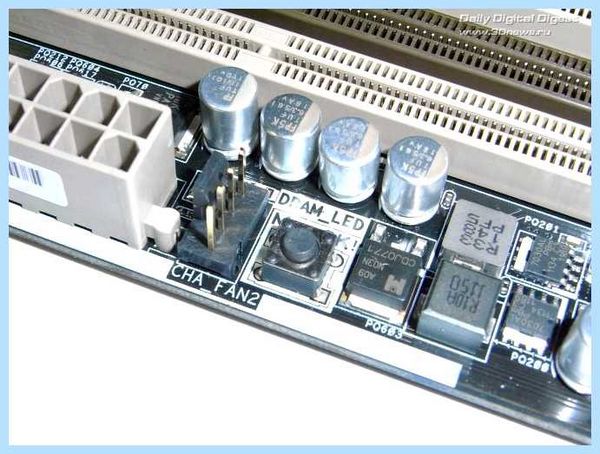

Вариант расположения кнопки

Названием MemOk включает в себя сокращения двух слов. Memory и Ok. То есть использовав ее, вы как бы максимально устраняете проблемы с памятью и она переходит в рабочее состояние. Достигается это установкой наиболее оптимальных параметров по таймингам, напряжению, рабочей частоте.

Таким образом, можно сделать вывод, что данная кнопка нужна для решения различных проблем с оперативной памятью.

Конечно, если модуль памяти битый, то ему уже не поможет никакая кнопка. Но вот в случае проблем несовместимости парной работы модулей памяти или их неудачного разгона, кнопка MemOk будет очень даже кстати.

Читайте также: Мини-тест Gigabyte GV-NX66T128VP (PCIE, 6600GT, Turboforce series, 128Mb DDR3, fanless)

⇡#Спецификация ASUS Sabertooth Z77

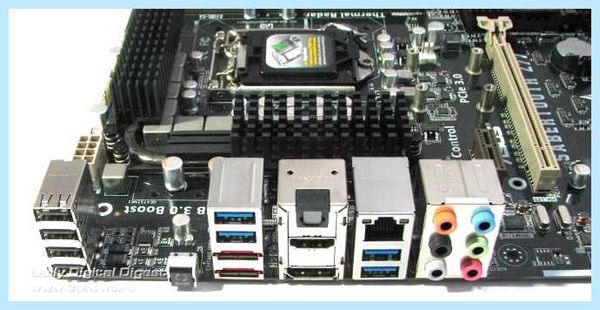

ASUS Sabertooth Z77
Процессор	Разъем Socket LGA1155 Поддержка технологии Intel Turbo Boost 2.0
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600/1800 Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP Индикатор питания
Графика	Три слота PCI Express x16 Поддержка технологии NVIDIA SLI Поддержка технологии AMD CrossFireX Поддержка Intel HD Graphics
Возможности расширения	Три слота PCI Express x1 Десять портов USB 2.0 (четыре встроенных, шесть дополнительных) Шесть портов USB 3.0 (четыре встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet
Возможности для разгона	Изменение частоты Bclk от 80 до 300 МГц с шагом 0,1 МГц, изменение множителя Изменение напряжения на процессоре, памяти, CSA, PLL и чипсете (PCH) Утилита ASUS TurboV EVO
Дисковая подсистема	Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID) Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (четыре канала — 2 х ASMedia ASM1061)
Extensible Firmware Interface (EFI)	Оболочка ASUS EFI BIOS 64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Технология ASUS EZ Flash 2 Технология ASUS CrashFree BIOS 3 Технология ASUS MyLogo 2 Поддержка ASUS USB BIOS Flashback Поддержка ASUS USB 3.0 Boost Поддержка ASUS OC Profile Multi-languages BIOS
Разное	Кнопка MemOK, кнопка FlashBack STR (Suspend to RAM) S/P-DIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания
Мониторинг	Отслеживание температуры процессора и дополнительных сенсоров, отслеживание напряжений, скорости вращения всех вентиляторов (8) Технология ASUS Fan Xpert Технология ASUS EPU
Размер, мм	Форм-фактор ATX, 305×244 (12 дюймов x 9,6 дюйма)

Коробка с ASUS Sabertooth Z77 выглядит следующим образом:

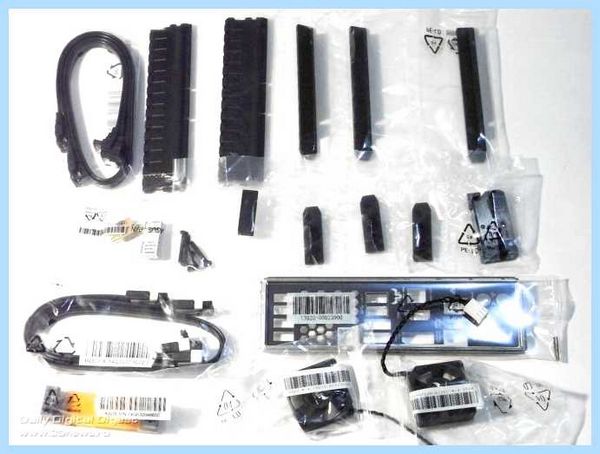

В ней можно обнаружить следующее:

материнскую плату;
руководство пользователя на английском языке, описание условий гарантии;
сертификат качества, наклейку TUF Inside;
DVD-диск с ПО и драйверами;
четыре кабеля SerialATA;
набор пластиковых заглушек;
набор дополнительных коннекторов;
заглушку на заднюю панель корпуса;
мост SLI;
два 40-мм вентилятора и соответствующий крепеж.

В настоящее время (весна 2012 года) розничная цена платы ASUS Sabertooth Z77 составляет около 7 500 руб., что соответствует общему уровню цен на топовые модели на чипсете Intel Z77. Другое дело, что комплектация платы этому уровню не соответствует. Мы и ранее отмечали, что ASUS экономит на комплектации плат серии TUF, и с этой моделью ситуация повторилась. Главная претензия — к руководству пользователя, в котором расписаны основные моменты сборки системы, но при этом полностью отсутствует информация о настройках BIOS и о фирменных утилитах и технологиях ASUS. Утилиты являются немаловажным плюсом любой современной платы данного производителя, и для неподготовленного пользователя руководство по их эксплуатации строго обязательно. Данную ситуацию несколько смягчает тот факт, что на официальном сайте ASUS присутствует электронное руководство (в формате pdf), в котором приведена вся нужная информация.

Число стандартных компонентов сведено к минимуму: в коробке можно найти только четыре кабеля SerialATA. При этом плата поддерживает 10 соответствующих портов (включая два eSATA), так что остальные кабели придется докупить в магазине, как и переходники питания, если используемый БП содержит недостаточное количество разъемов. Там же пользователю Sabertooth Z77 придется приобрести планки с восьмью дополнительными портами USB (включая два USB 3.0).

Комплект дополнительных компонентов включает в себя гибкий мост SLI, а также набор крепежа для установки вентиляторов и, собственно, сами вентиляторы. Впрочем, на наш взгляд, данные вентиляторы являются неотъемлемой частью пластикового кожуха платы и ситуация выглядит так, что в ASUS просто сэкономили на производственной операции и переложили задачу по установке вентиляторов на конечного пользователя. Кроме этого, отметим набор пластиковых заглушек, с помощью которых можно закрыть все неиспользуемые слоты на плате. Это мелкий, но всех же плюс данной комплектации.

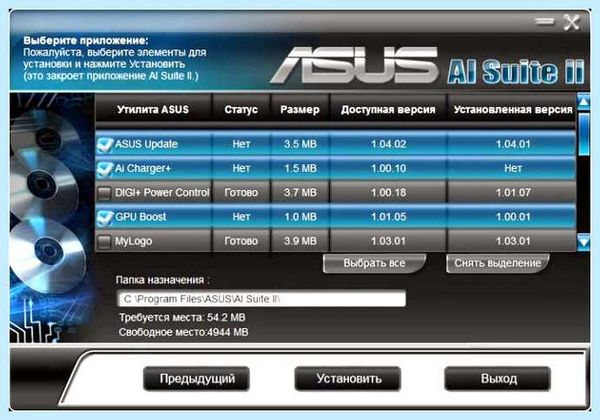

Что касается содержимого DVD-диска, то к нему нет никаких претензий: присутствует полный набор драйверов, фирменных утилит ASUS и даже пробная версия антивируса Norton. Причем все ПО имеет отличный интерфейс для установки:

Как ей пользоваться?

Если ваш компьютер перестал включаться, отображая черный экран, или периодически начал выдавать синие экраны после того, как вы пытались разогнать память, заменить процессор, добавить новые модули памяти или поменять слоты, в которые они были установлены, то самое время воспользоваться MemOk.

Манипуляции с ОЗУ

Для этого выключите компьютер и просто нажмите на данную кнопку.

Конечно это не даст вам 100% гарантии запуска компьютера, но по крайней мере даст надежду в случае наличия проблем с оперативной памятью или ее настройками.

Чёрный экран, Компьютер включается, но нет изображения на мониторе, кулеры работают, не пищит спикер

Мем ок

Автор Андрей Крючков задал вопрос в разделе Железо

Читайте также: Обзор блока питания Corsair RM750: полновесное золото

MemOK. На материнской плате Asus M4A88T-M есть кнопка MemOK. Зачем она нужна, только подоходчивее объясните пожалуйста. и получил лучший ответ

Ответ от Startmen[гуру] MemOK — все в порядке с памятью! MemOK! – это интегрированное в материнскую плату средство исправления ошибок в работе системной памяти. Задача функции MemOK! состоит в том, чтобы обеспечить стабильную загрузку системы с помощью максимально безопасных настроек. Для ее использования достаточно просто нажать на соответствующую кнопку. ЕСЛИ НАТВОРИШЬ С БИОСОМ ЧТО НИТЬ ЕЁ НАЖМЁШЬ И БУДЕТ ВСЁ ОК

Типичные ошибки таковы: память подробнее.

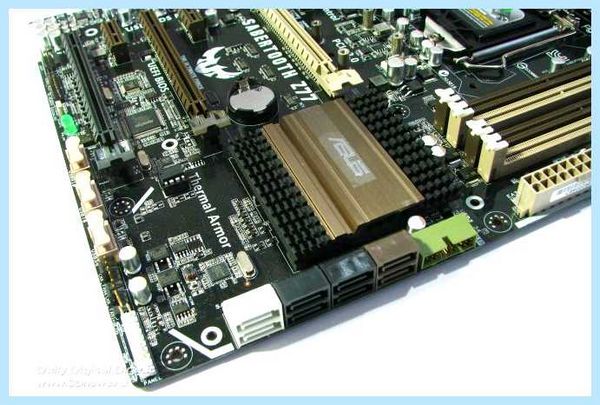

А сейчас давайте перейдем к левой стороне материнской платы, где мы натыкаемся на целый ряд портов SATA, повернутых на 90 градусов для упрощенного подключения кабелей, которые теперь не блокируют видеокарту(ы). В общем мы имеем 8 портов SATA II, если не считать внешний порт eSATA, обслуживаемый контроллером JMicron JMB363.

Два порта SATA, маркированные красным цветом, представляют собой порты интерфейса SATA 6 Гбит/с. Они подключены к отдельному контроллеру Marvell:

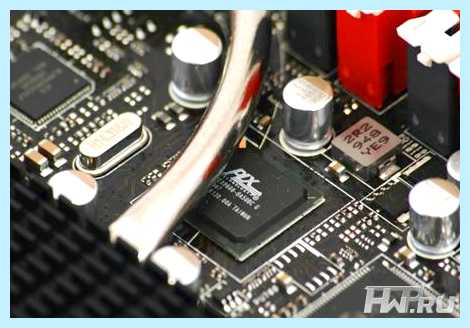

Рядом с портами SATA 6G расположен дополнительный чип PLX PEX8608, эдакий PCI Express свитч, позволяющий отделить дополнительные линии (x4 или x8) PCI Express, столь нужные SATA6G контроллеру Marvell, не забирая их у слотов PCI Express для видеокарт. Отлично придумано!

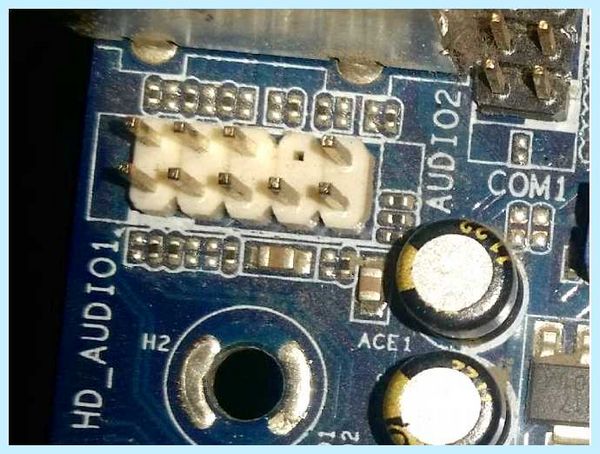

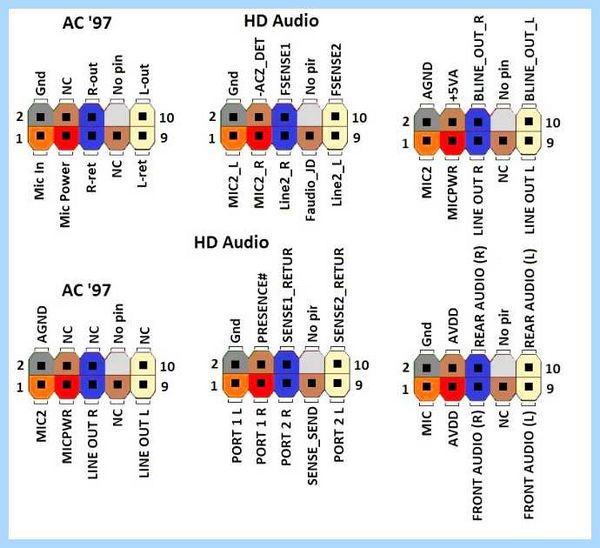

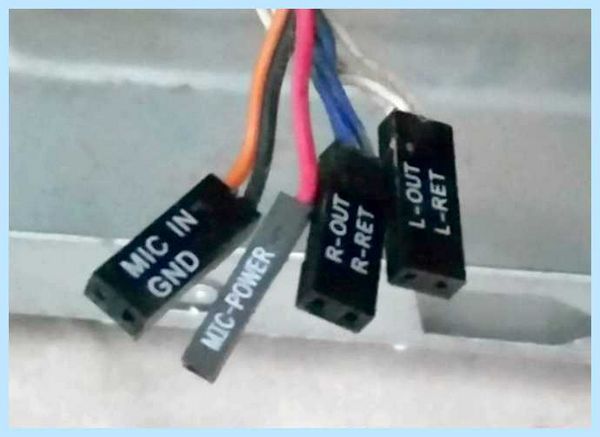

С нижней стороны платы традиционно располагается место для коннекторов фронтальных аудио-гнезд и портов USB. Давайте остановимся на этой части материнской платы подробнее.

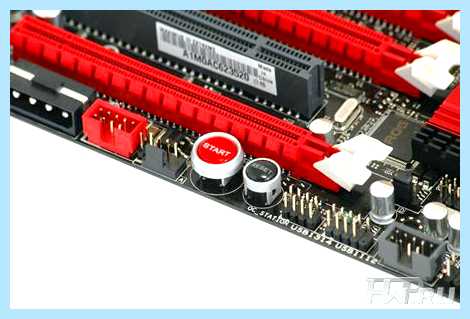

Приятно видеть микрокнопки Start (вкл/выкл по-нашему) и Reset (перезагрузка), они оказываются довольно полезными, если вы оверклокер или энтузиаст или и то и другое вместе, и привыкли настраивать систему на открытом стенде. Забудьте про включение кнопок отвёрткой — теперь все куда проще. К слову, подобные кнопки устанавливаются и на другие материнские платы Asus серии ROG. Видите коннектор типа Molex, развернутый на 90 градусов?

Решаем проблему с красной лампочкой на материнской плате

В большинстве ситуаций подобная неисправность возникает после определенных действий пользователя с компьютером, например, была заменена термопаста или выполнялась чистка от пыли с предварительным разбором основных деталей. Давайте рассмотрим способы решения, начиная с самого простого.

Способ 1: Звуковые сигналы BIOS

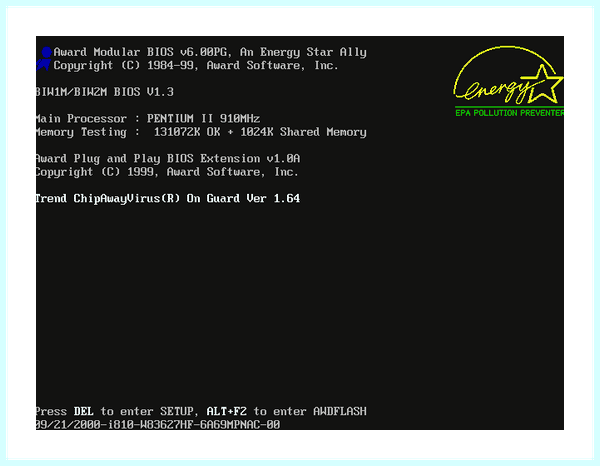

При наличии ошибок и невозможности старта операционной системы BIOS издаст соответствующие звуковые сигналы, которые и являются кодом этой проблемы. Расшифровка звуков у каждого производителя своя, а комбинаций существует множество. Советуем обратиться за помощью к другой нашей статье по ссылке ниже, чтобы разобраться с этим вопросом.

Читайте также: Ускоряем Wi-Fi: как найти свободный канал и забыть о сбоях

Выяснив источник неисправности, можно переходить к ее решению, отыскав соответствующие варианты на нашем сайте или других открытых источниках информации. Если в корпусе или на материнской плате отсутствует спикер, сигналы издаваться не будут, поэтому так просто причину поломки и не определить. Придется перебирать главные варианты вручную.

Способ 2: Проверка оперативной памяти

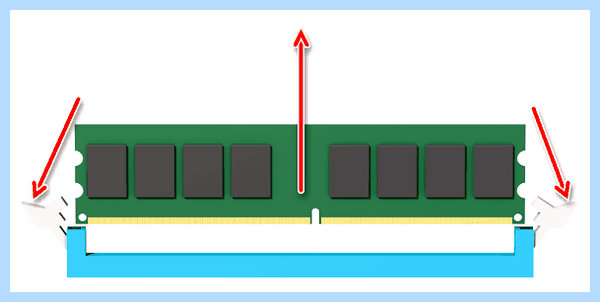

Ошибки оперативной памяти – основной фактор возникновения красной лампочки на системной плате. Проверить ОЗУ можно достаточно просто. Если вы используете одну плашку, переместите ее в другой свободный разъем. При установке нескольких плашек советуем проверить каждую по очереди. Обратите внимание и на контакты. При необходимости очистите их сухой тряпкой от пыли и другого мусора. Детальные инструкции по установке ОЗУ вы найдете в материале ниже.

Когда вы только приобретаете планку RAM, важно убедиться в том, что она подходит материнской плате, ведь разные модификации несовместимы между собой.

Способ 3: Проверка процессора

Проблемы с процессором в основном возникают после его замены или нанесения новой термопасты. Даже один погнутый контакт может повредить всю систему, вызвав появление красной лампочки. Проверка CPU начинается со снятия кулера. Данной процедуре посвящена другая наша статья, которую вы найдете по следующей ссылке.

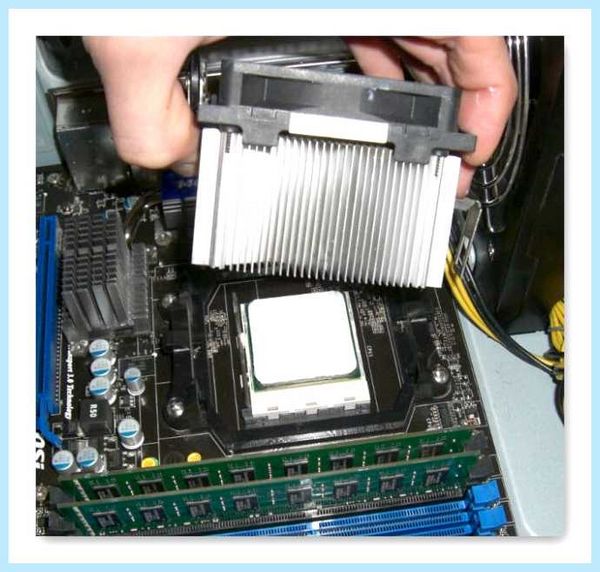

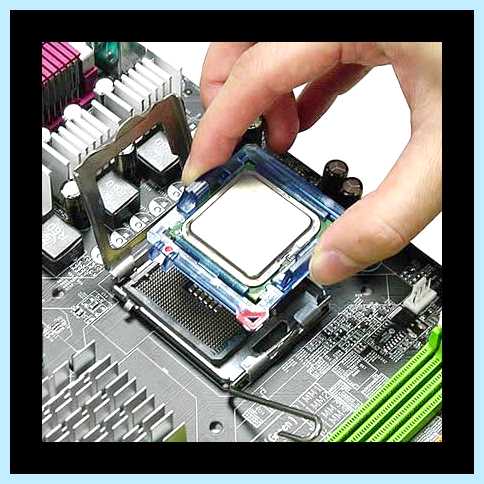

Далее необходимо отодвинуть держатель и аккуратно извлечь процессор. Убедитесь, что с ножками все хорошо и они не погнуты.

Материнская плата не стартует. Блок питания или…

Если при разборе вы заметили, что область вокруг CPU и само комплектующее имеют достаточно высокую температуру, потребуется решить проблему с перегревом, поскольку именно она может провоцировать появление других неисправностей. О том, как обеспечить хорошее охлаждение, читайте далее.

Способ 4: Проверка жесткого диска

Неисправности в работе жесткого диска реже вызывают подобные проблемы, однако такие случаи бывают. В первую очередь рекомендуется отключить его от материнской платы и запустить систему, обратив внимание на звуковые сигналы BIOS. Они могут подсказать, где искать решение. Кроме этого рекомендуем попробовать задействовать другой разъем SATA и проверить сам кабель на наличие повреждений.

Что такое разъем Molex: как выглядит и для чего нужен?

Всем привет! Сегодня обсудим разъемы Molex: что это такое, как выглядит, для чего нужен, для подключения чего используется. О том, что такое слот SPDIF на материнской плате и для чего он нужен, можно почитать здесь.

САМАЯ РАСПРОСТРАНЕННАЯ НЕИСПРАВНОСТЬ(старых материнских плат)Черный экран

Коннекторы Молекс

Molex PC peripheral power connector — электрический соединитель, разработанный и выпускаемый фирмой «Молекс». Разъемы активно продвигаются производителем с 50-х годов прошлого века и нашли себе место в первых компьютерах.

Соединители такого типа отвечают принятому стандарту при построении электрических цепей: вилка имеет наружную оболочку, розетка вставляется внутрь соединителя. Впервые разъем Molex был задействован для подачи энергии на дисковод флоппи-накопителей производства Shugart.

Количество контактов может быть от 2 до 24. Также установлено 3 диаметра контактов: 1,57 мм передает ток до 5 А, 2,36 мм не более 8,5 А, 2,13 до 8 А. Корпус коннектора обычно имеет плоскую форму и изготовлен из нейлона.

Molex 8981

Распространенный соединитель такого типа, применяемы в компьютерах АТ и АТХ — четырех контактный Molex 8981 4 pin для винчестеров PATA и оптических приводов, корпусных вентиляторов и прочих периферических девайсов(изображен на картинке выше).

Здесь используется 4-контактная вилка и провод с трехцветной изоляцией. Распиновка:

Желтый — напряжение +12 В;
Красный — напряжение +5 В;
Черные — заземление.

Разъём имеет ширину 21 мм. У него есть четкие грани на верхней кромке, образовывающие своеобразный ключ. Вставить неправильно вилку невозможно физически.

Дополнительных защелок нет — вилка в розетке фиксируется благодаря силе трения сопряженных деталей. Из-за этого, новый разъём может тяжело подключаться.

Со течением времени из-за вибраций составные части могут разболтаться, поэтому потребуется уплотнительная прокладка(такое встречалось раньше, сейчас вряд ли вы с этим столкнетесь).

Molex Mini-fit Jr

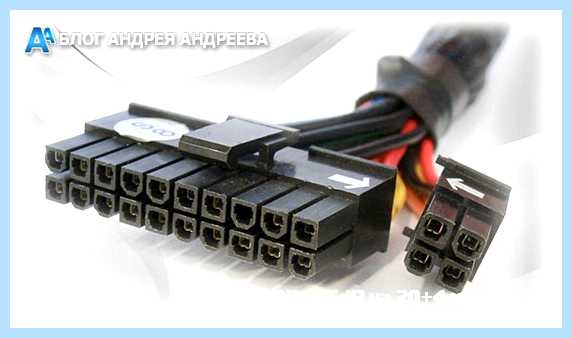

Еще один популярный разъем, который используется для подачи энергии на материнские платы с шиной PCI Express, которые потребляют 75 ватт. Существуют модификации на 20 и 24 пинов.

Прочие коннекторы Молекс, которые используются в ПК:

4-контактный коннектор для процессора P4;
4-контактный дополнительный разъем 39-29-9042;
5-контактный слот для SATA девайсов 88751;
6-контактный или 8-контактный коннектор для видеокарт.

Также советую посчитать статью «Кнопка MemOK – для чего нужна на материнской плате и как использовать?». Буду признателен всем, кто расшарит эту публикацию в социальных сетях. До скорой встречи!

С уважением, автор блога Андрей Андреев.

Что такое Speaker на материнской плате и нужен ли?

Здравствуйте, дорогие посетители моего блога! Сегодня разберем разъем speaker на материнской плате: что это такое, нужен ли он в компьютере и как правильно его подключать. О том, что такое кнопка memOk из предыдущей статьи, вы можете прочитать тут.

Для чего нужен спикер

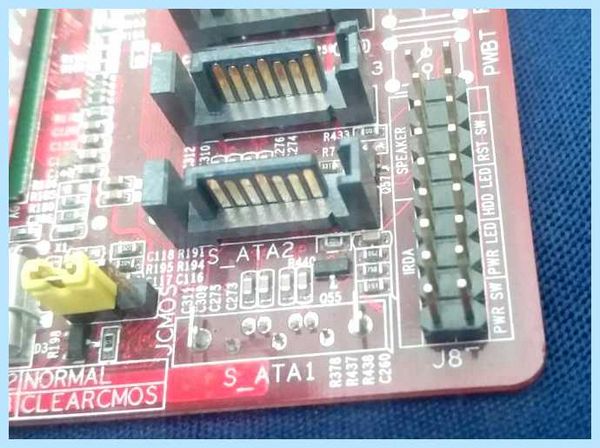

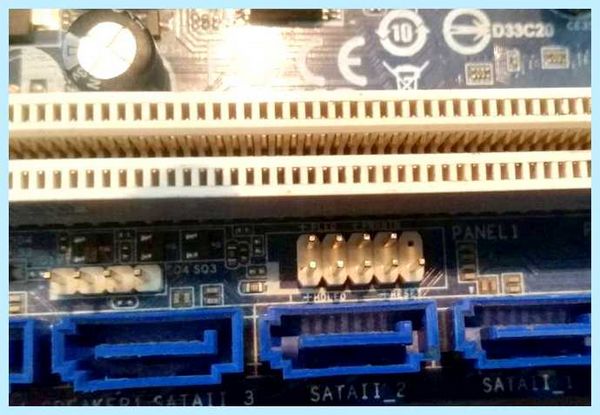

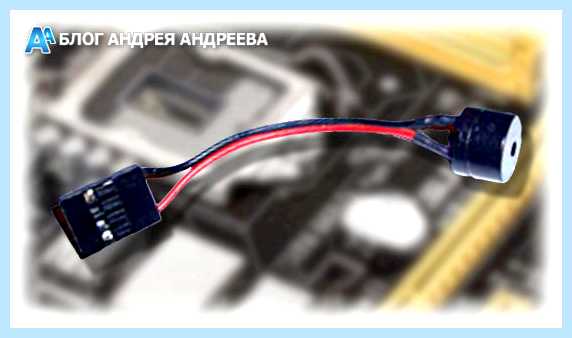

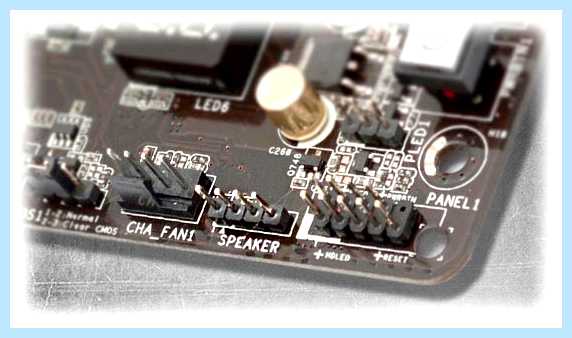

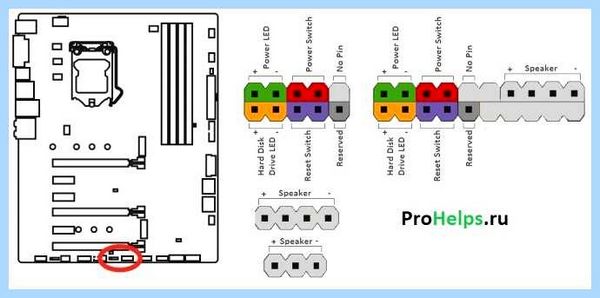

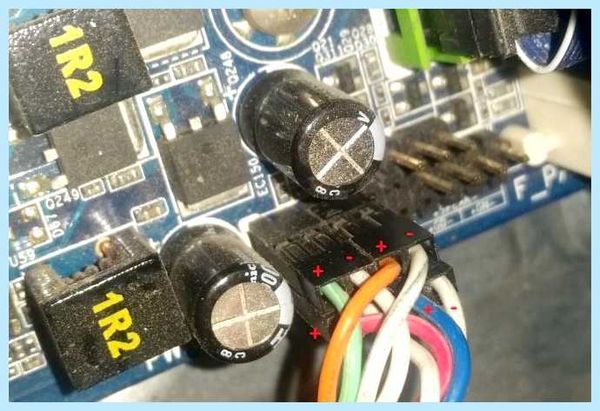

Так называется connector 4 pin, расположенный на любой современной материнской плате. Нужен он для подключения сервисного динамика: небольшого круглого спикера с парой проводков.

Запитать его очень просто: красный проводок подключается на speaker (первый контакт), черный, который может быть дополнительно маркирован изображением треугольника, на +5V. Инструкция по подключению есть в документации от материнской платы.

При неправильном подключении не случится ничего страшного: не будет короткого замыкания и запуска сизого дыма из недр компьютера. Единственное, что может произойти — динамик не будет подавать сервисные сигналы.

Какие сигналы издает спикер

При нормальной работе компьютера после нажатия на кнопку питания динамик издает один писк. Это свидетельствует, что проверка оборудования POST выполнена успешно и сейчас начнется загрузка операционной системы. Речь не только о Виндовс: независимо от используемой ОС проводится аппаратная проверка «железа». Если что-то пошло не так и POST обнаружил дефект, спикер сигнализирует об этом, подавая соответствующий сигнал. Если же сигнала нет вообще, то, скорее всего, вышел из строя блок питания и энергия на материнку не подается. Рассмотрим, что можно услышать.

Award BIOS

Непрерывный писк — неисправен блок питания;
Короткий повторяющийся сигнал — то же самое;
Длинный повторяющийся — неполадки с ОЗУ;
2 коротких писка — незначительные проблемы с креплением шлейфов;
3 долгих — неисправен контроллер клавиатуры;
1 долгий и 1 краткий — неисправна оперативка;
1 долгий и 2 коротких — неполадки с графическим чипом;
1 долгий и 3 кратких — неполадки с клавиатурой;
1 длинный и 9 коротких — ошибка чтения микросхем БИОСа.

AMI BIOS

2 — неисправность ОЗУ;
3 — ошибка первых 64 Кб основной памяти;
4 — неисправен системный таймер;
5 — неисправен процессор;
6 — неполадки с контроллером клавиатуры;
7 — неполадки в работе системной платы;
8 — неисправна видеопамять в видеокарте;
10 — не работает CMOS-память;
11— неисправность ОЗУ;

Прочие:

1 долгий и 2 коротких — неполадки в работе графического ускорителя;
1 долгий и 3 коротких — 1 аналогично;
1 долгий и 8 коротких — то же самое.

Phoenix BIOS

Этот БИОС пищит немного не так, как его «собратья»: все сигналы у него краткие, длительных нет. Точечные гудки чередуются с паузами между ними. Звучит более мелодично, если можно так сказать. Какие сигналы он подает:

1-1-2 — ошибки в работе ЦП;
1-1-3 — невозможно прочитать информацию из CMOS;
1-3-2 — Не запускается тест ОЗУ;
1-3-3 — один из контроллеров оперативки поврежден;
1-3-4 — то же самое;
3-3-1 — низкий заряд батарейки на материнской плате;
3-3-4 — неправильно работает видеоадаптер;
4-2-3 — неполадки с клавиатурой.

Основываясь на этих сигналах, можно определить неисправность, что облегчит поиск проблемы. Впрочем, спикер — это не компонент первой необходимости и при нормальной работе ПК он, фактически, не нужен. И если он у вас не подключен, нет совершенно ничего страшного.
