Memory remap feature

Эффективная частота обмена данными памяти типа DDR2 SDRAM может составлять 400/533/667/800/1066 МГц (при тактовых частотах шины памяти 200/266/333/400/533МГц соответственно).

Memory remap feature

Информация о ПК Общая информация о ПК Оперативная память

Оперативная память (Random Access Memory, RAM, системная память) – это энергозависимая компьютерная память, которая предназначена для временного хранения активных программ и данных, используемых процессором во время выполнения операций. По сути, оперативная память является временным хранилищем информации, поскольку программы и данные хранятся в ней, если компьютер включен.

Сегодня наиболее распространенна синхронная оперативная память с произвольным доступом SDRAM (Synchronous Dynamic Random Access Memory). На данный момент используются ее спецификации DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM.

Технически оперативная память реализована в виде модулей.

Модуль оперативной памяти (ОЗУ – оперативное запоминающее устройство) – это печатная плата с контактами, на которой расположены чипы оперативной памяти, объединенные в единую логическую схему.

Поскольку запоминающим элементом динамической оперативной памяти является конденсатор, его необходимо время от времени подзаряжать (обновлять содержимое ячеек), чтобы избежать потери информации (данных). Этот процесс называется регенерацией. Регенерация – процесс восстановление заряда ячеек динамической памяти. При регенерации данные ячеек памяти считываются в буферный усилитель, а потом записываются обратно. Процессом регенерации управляет специальный контроллер, который может быть установлен на системной плате или на кристалле процессора. В случае обращения к ячейке оперативной памяти процесс регенерации выполняется автоматически.

Модули оперативной памяти имеют встроенную микросхему SPD (Serial Presence Detect). Микросхема SPD – это специальная микросхема, в которой хранятся данные о параметрах модуля оперативной памяти (ёмкость, тип, временные характеристики, рабочее напряжение, число банков, серийный номер модуля, дату изготовления модуля). Во время включения компьютера BIOS настраивает параметры работы системной памяти, согласно информации, отображенной в микросхеме SPD.

Контроллер памяти может быть интегрирован в северный мост или в процессор.

Для обмена информацией с другими устройствами, оперативная память задействует три шины:

  • Адресная шина. Данная шина предназначена для передачи адреса ячейки, к которой обращается контроллер;
  • Шина данных. Предназначена для непосредственной передачи данных;
  • Командная шина. По командной шине из системной памяти поступают команды, выполняемые процессором.

Asus P5B-VM. (Дополнение)Не видит всю оперативную память.

Логически оперативная память разбивается на четное количество банков, которые состоят из страниц. Банки оперативной памяти могут работать независимо. Страница оперативной памяти реализована у виде матриц. Матрица состоит из отдельных ячеек памяти, способных вмещать один бит данных – элементарную единицу информации. Ячейка состоит из конденсатора и транзистора. Каждая ячейка имеет координаты: по вертикали (столбцы-Column) и горизонтали (Row-строки).

Доступ к ячейкам памяти осуществляется с помощью указания адреса строки (с помощью сигнала выбора строки RAS# (Row Access Strobe)) и адреса столбца (с помощью сигнала выбора столбца CAS# (Column Access Strobe)).

CAS (Column Access Strobe) – это сигнал выборки столбца матрицы данных. Появление сигнала CAS означает, что будет вводиться адрес столбца матрицы данных.

RAS (Row Access Strobe) – это сигнал выборки строки матрицы данных. Появление сигнала RAS означает, что будет вводиться адрес строки матрицы данных.

Обращение к ячейке оперативной памяти происходит следующим образом:

  • На адресную шину микросхемы оперативной памяти подается номер строки, вследствие чего активизируется сигнал выбора строки RAS#;
  • После стабилизации сигнала выбора строки RAS#, содержимое строки перемещается в буферный усилитель уровня;
  • На адресную шину микросхемы оперативной памяти подается номер столбца, вследствие чего активизируется сигнал выбора столбца CAS#.
  • После стабилизации сигнала выбора столбца CAS#, модуль оперативной памяти может определить адрес ячейки (по номеру столбца и строки в матрице). Выполняется перемещение содержимого ячейки оперативной памяти на шину данных, которая используется для непосредственной передачи данных;
  • Сигнал CAS# дезактивируется, что сигнализирует о завершении операций чтения/записи;
  • Сигнал RAS# дезактивируется, что сигнализирует о прекращении работы со строкой матрицы данных модуля оперативной памяти. Данные из буферного усилителя уровня возвращаются в массив ячеек строки, восстанавливая его прежнее логическое состояние. Этот процесс называется предварительным зарядом по сигналу RAS#.

Параметром, который наиболее влияет на работу оперативной памяти, является рабочая частота памяти (эффективная частота обмена данными).

Эффективная частота обмена данными памяти типа DDR SDRAM может составлять 200/266/333/400 МГц (при тактовых частотах шины памяти 100/133/166/200МГц соответственно).

Эффективная частота обмена данными памяти типа DDR2 SDRAM может составлять 400/533/667/800/1066 МГц (при тактовых частотах шины памяти 200/266/333/400/533МГц соответственно).

How to fix «GB usable» RAM problem under 64-bit Windows (set PCI-E Graphics Card as default in BIOS)

Эффективная частота обмена данными памяти типа DDR3 SDRAM может составлять 800/1066/1333/1600/1800/2000/2133/2200/2400Мгц (при тактовых частотах шины памяти 400/533/667/800/1800/1000/1066/1100/1200 МГц соответственно).

Работа оперативной памяти сопровождается таймингами. Тайминги – это временные задержки, которые возникают при любых операциях с ячейками оперативной памяти. Единицей измерения таймингов является такт. Чем меньше величина таймингов, тем оперативная память более быстродействующая.

Рассмотрим тайминги, которые в наибольшей мере влияют на производительность оперативной памяти.

CAS# Latency (tCL) – это задержка сигнала CAS# (задержка чтения). Один из наиболее важных таймингов. Задержка между подачей команды чтения (отправкой в память адреса столбца) и началом передачи данных. Другими словами, CAS# Latency – это время от открытия строки до чтения первого бита из памяти.

RAS#-to-CAS# Delay (tRCD) – это задержка между вводом номера (адреса) строки и столбца. Другими словами, tRCD – это временной интервал между подачей команд RAS и CAS.

RAS# Precharge Time (tRP) – это время предварительного заряда банка. Другими словами, tRP – время, необходимое на перезарядку ячеек памяти после закрытия банка.

Row Active Time, (tRAS) – это время между командой на открытие банка и командой на предварительный заряд банка. Другими словами, tRAS это время, на протяжении которого банк системной памяти не требует перезарядки (т.е.остается открытым).

Command Rate 1/2T (tCR) – это минимальное время, которое необходимое контроллеру для декодирования команд и адресов.

Тайминги записывают в виде: «3-3-3-3-3», где первым идет тайминг CAS# Latency, вторым – RAS#-to-CAS# Delay, третьим – RAS# Precharge Time, четвертым – Row Active Time, пятым – Command Rate 1/2T.

Оперативная память может работать в одноканальном и двуканальном режиме.

Dual Channel – это двухканальный режим работы оперативной памяти. Особенностью данного режима есть то, что модули оперативной памяти объединены в пары (первый модуль с третьим, а второй с четвертым). Каждая пара модулей работает на своем канале (отсюда и прирост производительности). Использование двухканального режима работы оперативной памяти возможно только при наличии чётного числа модулей памяти.

Memory remap feature

Single Channel – это одноканальный режим работы оперативной памяти. Особенностью данного режима есть то, что модули оперативной памяти обслуживаются одновременно одним контроллером (работают на одном канале).

Memory Remap Feature что это в биосе?

Зачем нужна «Функция перераспределения памяти» (опция Memory remap feature)? Она используется для того, чтобы настроить параметры ОЗУ. При этом, на компьютере должно быть не менее 4 Гб оперативной памяти. У данной опции есть всего два значения — «Выключено» и «Включено». Дополнительные настройки отсутствуют.

Memory remap feature

  • Как работает данная функция?
  • Стоит ли активировать опцию?

Как работает данная функция?

Многие пользователи сталкивались с недостатком оперативной памяти. К примеру, у вас на компьютере установлено 4 Гб ОЗУ, а специальное ПО показывает, что доступно всего 3. Это связано со спецификой архитектуры x86 по части распределения адресов.

Во времена, когда появлялись первые персональные компьютеры, никто даже не мог предположить, что объем ОЗУ будет доходить 4 Гб. Особенно значительную часть будут «съедать» платы PCI-E и AGP. Получается, что компьютерам, на которых установлено как минимум 4 Гб оперативной памяти, приходится пользоваться только пространством меньшим, чем адресное пространство. Обычно это около 3 Гб.

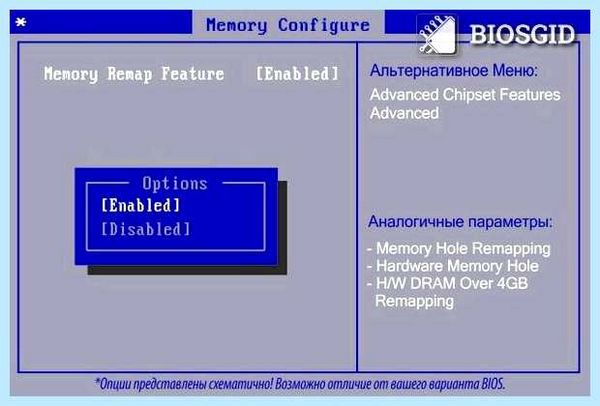

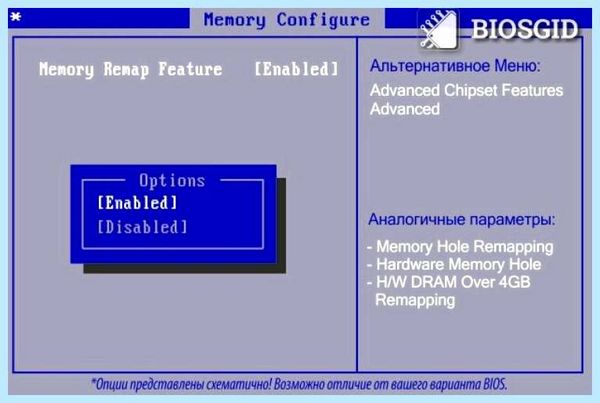

Чтобы исправить данную ситуацию, необходимо воспользоваться рассматриваемой функцией. После ее активации система начнет «видеть» всю оперативную память. Данную опцию можно включить, к примеру, через BIOS. В настройках чипсета найдите пункт «NorthBridge Settings». Название функции может различаться в зависимости от используемой материнской платы. К примеру:

Комп не видит всю оперативку

  • DRAM Over 4G Remapping;
  • Hardware Memory Hole;
  • Memory Remapping Feature.

Опция помогает оперативно перенести блоки адресов за пределы ограничителя в 4 Гб. Компьютер сможет использовать всю ОЗУ для решения прикладных задач.

Опция Memory remap feature может не поддерживаться со стороны операционной системы. Поддержка гарантируется только на 64-разрядных версиях ОС. Предварительно необходимо рассмотреть данный вопрос.

Стоит ли активировать опцию?

Ответ на данный вопрос будет зависеть от того, какая операционная система установлена на ваш компьютер. У вас стоит 64-разрядный Windows или 32-зарядная ОС, которая поддерживает PAE? В таком случае необходимо предварительно уточнить, сколько ОЗУ установлено на устройстве. Если стоит 4 Гб ОЗУ или больше, то функцию следует активировать. Иначе система не сможет получить доступ за пределы блока в 3 Гб.

Читайте также: TRM Device что это в биосе HP?

У вас стоит менее 4 Гб памяти? Тогда включение опции приведет к сбоям в работе карты расширения. Вы будете наблюдать сбои графического ускорителя. Это приведет к постоянным зависаниям компьютера. Поэтому лучше оставить опцию выключенной.
Часто возникает вопрос о целесообразности использования функции на 32-зарядном Windows с 4 Гб ОЗУ (без поддержки PAE). В данном случае опцию необходимо включить. Иначе система будет распознавать всего 2 Гб оперативной памяти.

Следует помнить о совместимости функции с комплектующими. К примеру, иногда возникают проблемы с процессорами. Достоверно известно, что опция плохо работает вместе со старыми чипами Athlon 64. Вы являетесь владельцем компьютера с таким процессором? Тогда лучше отключить Memory remap feature. Вы наверняка отметите то, что устройство начало лучше работать. Рекомендуется заблаговременно изучить вопрос совместимости, ознакомиться с опытом других пользователей.

где в BIOS найти вкладку Memory Remap Feature?

Во вкладке Advanced — Chipset нету!
Memory remap feature
Memory remap feature
Memory remap feature
Memory remap feature
Memory remap feature
Memory remap feature

Лучший ответ

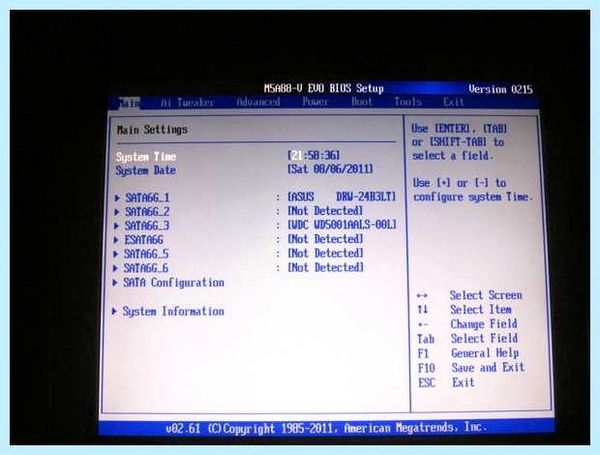

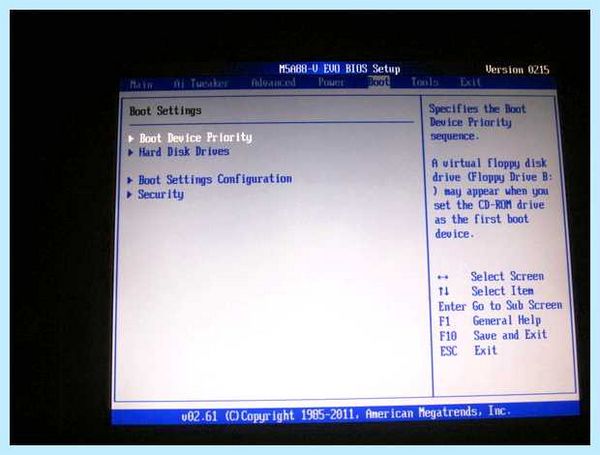

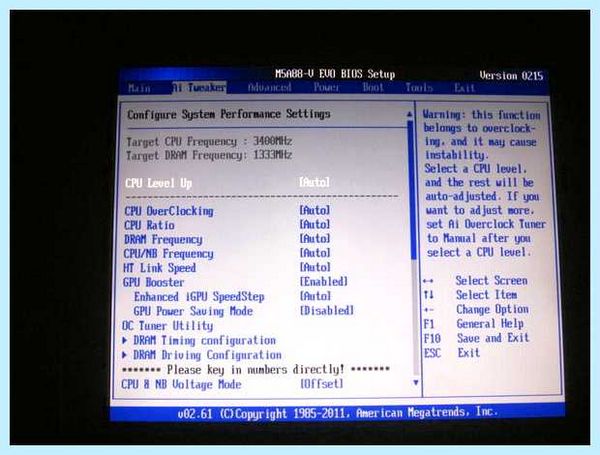

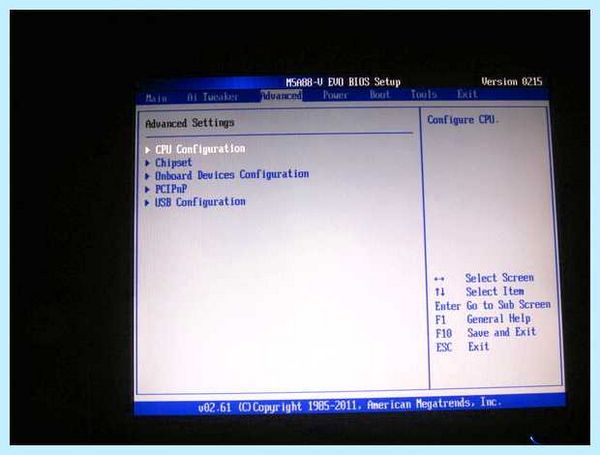

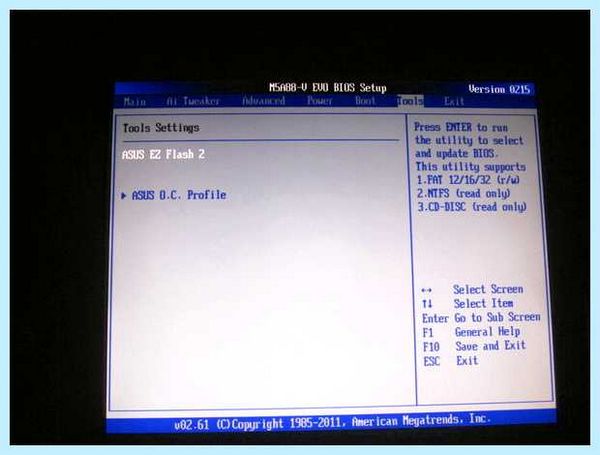

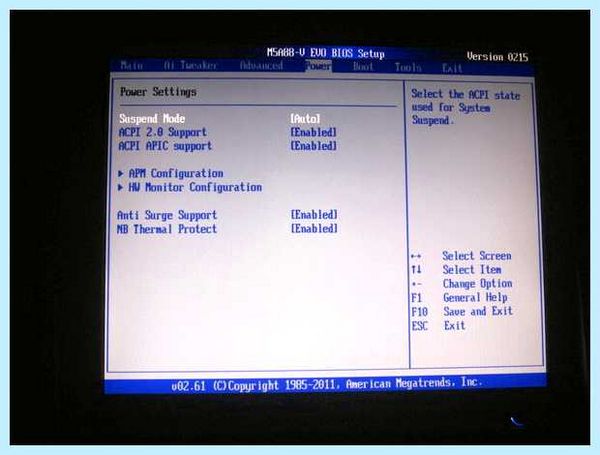

Advanced — Chipset, если там нету может в CPU Сonfiguration, вот еще вариант Advanced — Chipset — Norh Bridge Configurarion

МавлетПрофи (989) 11 лет назад
вы издеваетесь?
☺ Просветленный (36133) нет просто у меня мать тоже асус и у меня этот параметр там
topsecretПрофи (608) 6 лет назад

Не поможешь и мне? Мат плата Gigabyte GA-F2A88XM-HD3
проц DualCore AMD A6-6400K, BIOS: UEFI DUALCORE BIOS.Винда x64
Нужно найти тот же параметр Memory Remap Feauture

Остальные ответы

если ты серьезно все облазил, то попробуй найти обновленную версию биоса, вдруг там будет.. .
. а так бывает

МавлетПрофи (989) 11 лет назад
серьезно облазил((((
я у асуса скачал и все-равно нет((((

Нет такой опции в BIOS setup на Вашей плате (я даже мануал почитал) , единственное — это можно забросить за 4GB фреймбуффер встроенного видео.
Adnvanced->Internal Graphics
Primary Video Controller — тут можно выбрать внешнюю видеокарту (если вставленная в компьютер дискретная карта не включается, её нужно выбрать тут! )
Internal Graphic Mode — поставьте UMA (без Sideport) — Sideport отдаёт системную память встроенному видео (возможно в этом причина, что Windows не доступна часть памяти)
Frame Buffer Location — Above4GB — это единственное перераспределение, доступное для этого чипсета, аналогично Memory Remap Feature, но только не для всех адаптеров, а только для встроенного видео.
