Любая материнская плата оснащается встроенным звуковым чипом и сопутствующим ему аудиотрактом. А вот качество тракта и его функциональность сильно разнятся от платы к плате в зависимости от её дороговизны.
Компьютерная Энциклопедия
Отзывы и пользователей для проекта чоп петербург www.tornado.spb.ru.
Системные платы
microATX
Подробности Родительская категория: Системные платы Категория: Формфакторы системных плат

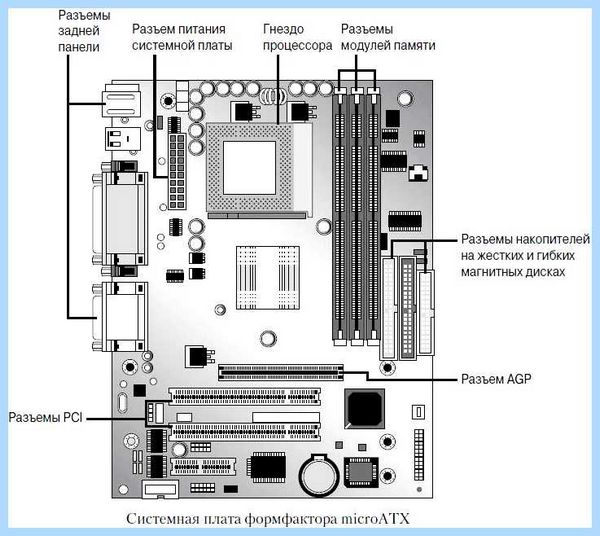

Формфактор системной платы microATX представлен компанией Intel в декабре 1997 года как вариант уменьшенной платы ATX, предназначенный для небольших и недорогих систем. Уменьшение формфактора стандартной платы ATX привело к уменьшению размеров корпуса, системной платы и блока питания и в конечном счете — к снижению стоимости системы в целом. Кроме того, формфактор microATX совместим с ATX, что позволяет использовать системную плату microATX в полноразмерном корпусе ATX. Но вставить полноразмерную плату ATX в корпус microATX, как вы понимаете, нельзя. В настоящее время системы mini-tower доминируют на рынке дешевых PC, несмотря на то что их малые размеры и узкий корпус серьезно ограничивают возможную модернизацию.
Системные платы формфакторов microATX и ATX (или mini-ATX) имеют следующие основные различия:
- уменьшенная ширина: 244 мм (9,6 дюйма) вместо 305 мм (12 дюймов) или 284 мм (11,2 дюйма);
- уменьшенное число разъемов расширения (максимум 4, хотя в большинстве случаев — всего 3);
- уменьшенный блок питания (формфактора SFX/TFX).

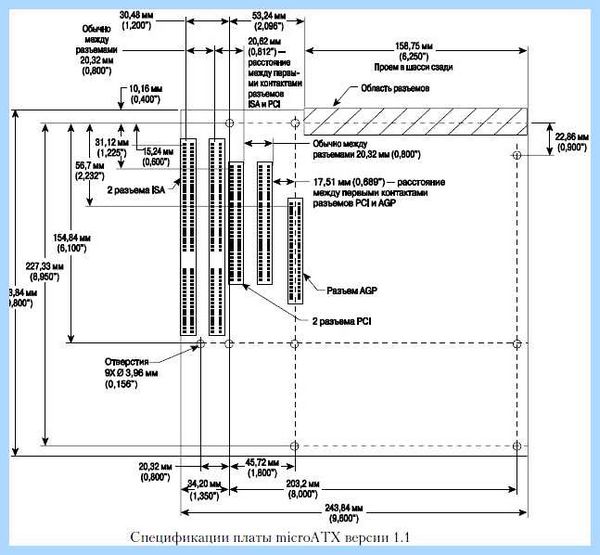

Максимальные размеры системной платы microATX достигают всего 9,6×9,6 дюймов (244×244 мм) по сравнению с размерами полноразмерной платы ATX (12×9,6 дюйма, или 305×244 мм) либо mini-ATX (11,2×8,2 дюйма, или 284×208 мм). Размеры системной платы могут быть уменьшены, если расположение ее крепежных отверстий и разъемов будет соответствовать промышленному стандарту. Уменьшенное количество разъемов не составляет проблемы для обычного пользователя домашнего или офисного компьютера, так как ряд системных компонентов, к числу которых относятся, например, звуковая и графическая платы, часто встраиваются в системную плату. Высокая интеграция компонентов снижает стоимость системной платы и, соответственно, всей системы. Внешние разъемы USB, 10/100 Ethernet, иногда — SCSI или 1394 (FireWire) также могут содержать дополнительные слоты расширения. Спецификация системной платы microATX представлена на рисунке ниже.
В системах microATX благодаря соответствию разъемов с успехом использовался стандартный блок питания ATX. Но несмотря на это специально для таких систем был разработан уменьшенный формфактор блока питания, получивший название “SFX/TFX”. Уменьшение размеров блока питания, в свою очередь, позволяет улучшить компоновку элементов и, соответственно, уменьшить общие размеры системы и потребляемую ею мощность. Но при использовании блока питания SFX/TFX можно столкнуться с недостатком выходной мощности для более быстрых или полностью сконфигурированных систем. Поскольку современные компьютеры потребляют немало электроэнергии, большинство плат microATX сторонних производителей поддерживают стандартные блоки питания ATX, хотя в системах microATX, поставляемых компаниями Compaq, HP, eMachines и другими, для уменьшения стоимости компьютера применяются те или иные типы блоков питания SFX или TFX.
Совместимость плат microATX с ATX означает следующее:
- использование одного и того же 20-контактного разъема питания;
- стандартное расположение разъемов ввода-вывода;
- одинаковое расположение крепежных винтов.
Сходство геометрических параметров позволяет установить системную плату microATX как в корпус ATX, содержащий стандартный блок питания, так и в уменьшенный корпус microATX, использующий меньший по размерам блок питания SFX/TFX.
Общие размеры системы microATX достаточно малы. Типичная система, созданная на основе платы указанного формфактора, имеет следующие размеры: высота — 304,8 или 355,6 мм (12 или 14 дюймов), ширина — 177,8 мм (7 дюймов), длина — 304,8 мм (12 дюймов), что соответствует корпусу класса “micro-tower” или “desktop”. Типичная системная плата microATX показана на рисунке ниже.
Формфактор microATX был представлен на всеобщее рассмотрение компанией Intel фактически в качестве промышленного стандарта.
Как выбрать материнскую плату
Для того, чтобы выбрать материнскую плату, следует обратить внимание на такие характеристики как: сокет, чипсет, форм-фактор, разъемы, VRM.
Сокет

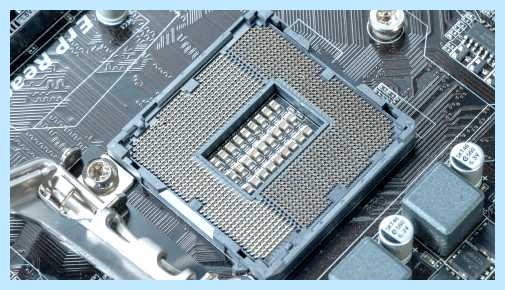

Сокет (Socket) — разъем на материнской плате, предназначенный для установки процессора. Он состоит из мягких или подпружиненных контактов, к которым при помощи держателя с захватом и рычага прижимается процессор. Всего есть два производителя процессоров — AMD и Intel.
Сокет материнских плат, предназначенных для процессоров AMD называется AM4, для Intel — начинается с букв LGA, далее указывается комбинация цифр (LGA1200,LGA1151).
Для AMD актуальными версиями являются AM4, а также TR4 – для высокопроизводительных процессоров верхнего ценового сегмента (HEDT).
У Intel актуальны платформы на сокетах LGA 1151-v2 и LGA 2066 под топовые процессоры (HEDT).
Чипсет
Чипсет (Chipset) – набор микросхем, являющихся связующим звеном между различными частями и комплектующими ПК. Он соединяет центральный процессор, память, слоты PCI-e, устройства ввода-вывода, хранения данных, разъемы USB и т.п.
Актуальные чипсеты у Intel: H410; B460; H470 (имеется интегрированный модуль Wi-Fi); Q470 (аналог Z490 без возможности разгона); W480 (чипсет для рабочих станций); Z490 (все самые новые технологии, возможность разгона).
Рынок корпусов Micro atx и Mini atx (Часть 1)
Материнские платы линейки «Н» подойдут для офисных компьютеров.
Игровое решение
Линейка «B» является самой сбалансированной по соотношению цены и качества, потому как подходит для самых современных игровых решений при невысокой цене.
Для разгона
Устройства линейки «Z» отличаются возможностью разгона не только центрального процессора, но и других комплектующих.
Чипсет определяет функциональность, тип процессора, который можно установить, объем памяти и ее частоты, количество и скорость дополнительных слотов PCI-e.
Актуальные чипсеты у AMD: A520; A320; B350; X370; B450; B550; X470; X570.
Для разгона
Устройства линейки «Х» являются самыми функциональными. Разгон возможен на всех чипсетах, кроме линейки «А».

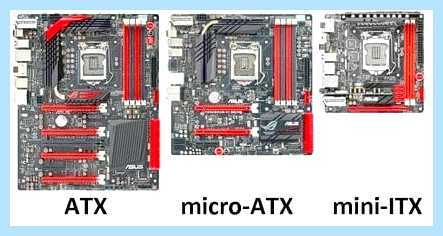

Форм-фактор
Форм-фактор материнской платы задает такое расположение комплектующих в системном блоке, которое будет оптимальным по отношению к другим. Этот параметр определяет размеры материнской платы, точки крепления к корпусу, а также расположение разъемов и их количество.
АTX (305 х 244 мм.) Этот форм-фактор является стандартом для домашних, офисных и профессиональных ПК. Можно выбрать решения с любым сочетанием функционала, оснащения и цены;

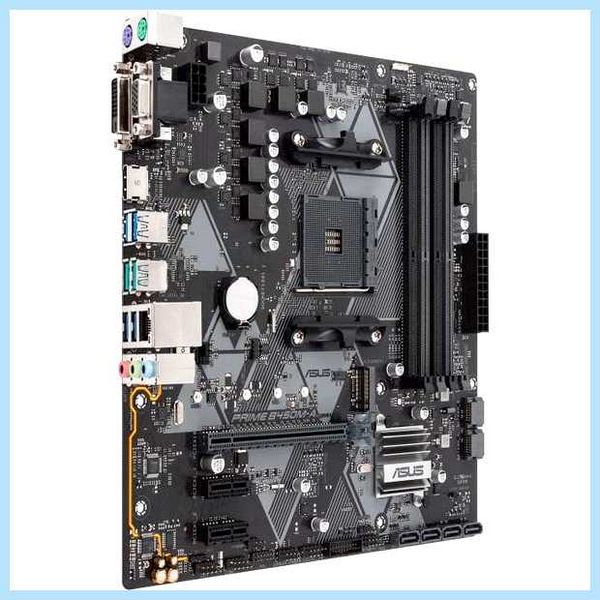

Micro-ATX (244 х 244 мм.) Чаще всего устройства данного форм-фактора относят к бюджетным, но есть исключения, которые не уступают большим платам по мощности, но при этом являются компактными;
⚡ ТОП 5 ПРОСТЫХ СОВЕТОВ ПРИ ВЫБОРЕ МАТЕРИНСКОЙ ПЛАТЫ ⚡
EATX (305 х 330 мм.) Первоначально данный формат предназначался для серверов и высокопроизводительных рабочих компьютеров, но перешел и в потребительский сегмент с появлением HEDT-платформ. Это всегда лучшие материнские платы для лучших процессоров, оснащенные передовыми технологиями;
Mini-ATX (284 x 208 мм.) Немного меньше, чем ATX, но при этом имеет тот же функционал;
Mini-ITX (170 x 170 мм.) Изначально данный стандарт разрабатывался для компактных систем с интегрированным процессором, но на данный момент имеет поддержку современных многоядерных процессоров;
Mini-STX (140 x 140 мм.) Подходит для ультракомпактных ПК, имеющих внешние блоки питания.
Старайтесь выбирать материнские платы формата ATX, так как Micro-ATX урезаны функционально из-за меньшего размера.
Разъемы
Следует выбирать материнские платы из самых новых серий с разъемами последнего поколения.
Рекомендуется выбирать материнские платы с не менее чем четырьмя разъемами USB 3.1 и 3.2, желательно наличие USB type-C.
Для обеспечения максимального быстродействия системы важно наличие M.2-разъемов, поддерживающих протокол NVMe, чтобы хранить информацию на SSD. Также, не будет лишним присутствие Wi-Fi 6, Bluetooth 5.0, Гигабитного LAN-контроллера и PCI Express 3.0 или даже 4.0.
micro atx atx разница
Для высокопроизводительных устройств немаловажным фактором является охлаждение. Старайтесь выбирать материнские платы с охлаждением кулера системы питания, радиатором М.2-слота, разъемами для ШИМ-вентиляторов, чипсетным радиатором.
Также не стоит забывать о таких технологиях, как CrossFire и SLI, позволяющим использовать несколько видеокарт на одной материнской плате. Это даст прирост производительности в рабочих процессах.
Слоты оперативной памяти
При выборе материнской платы не стоит забывать о слотах для оперативной памяти. Важно как их количество, так и пропускная способность. Для материнских плат на сокете AM4 и sTRX4 важна поддержка наиболее высокой частоты оперативной памяти (более 3000 МГц), в то время как решения на LGA1200 и LGA2066 не получат столь ощутимого прироста производительности в случае использования более высокочастотной оперативной памяти. На текущий момент следует рассматривать только актуальные устройства, большинство из них поддерживают DDR4-память.
Звук
Любая материнская плата оснащается встроенным звуковым чипом и сопутствующим ему аудиотрактом. А вот качество тракта и его функциональность сильно разнятся от платы к плате в зависимости от её дороговизны.
Как минимум, присутствует 5.1-кодек для подключения стандартной многоканальной системы. В более дорогих моделях ставят 7.1 чипы, да еще и часто модернизируют стандартный софт.
Некоторые производители в плане качественного звука зашли еще дальше. В платах высшего ценового сегмента иногда устанавливают продвинутые аудио-чипы с высококачественными ЦАП и топовыми усилителями для наушников. Такие аудио-тракты не уступают в качестве даже относительно дорогим дискретным звуковым картам.
Питание
Современным материнским платам нужно хорошее питание, поэтому выбираем платы с разъемами 8 пин, а для высокопроизводительных систем 8 + 4 или даже 8 + 8 пин.
VRM (Voltage Regulator Module). Подсистема питания отвечает за подачу и распределение напряжения с блока питания (12V) на все компоненты системы (1,1–1,3V). Она состоит из нескольких фаз питания, которые пропускают через себя ток. Фаза же состоит из схемы-драйвера, осуществляющей открытие транзисторов по сигналу контроллера, транзисторов, катушки индуктивности и конденсатора, фильтрующего напряжение, подаваемое на процессор.
Напряжение должно подаваться постоянно, без завышений и просадок.
Покупка материнской платы с недостаточно эффективной подсистемой питания может привести к снижению производительности, неожиданным отключениям процессора. Возможен даже выход из строя материнской платы, а возможно и всех остальных устройств в системном блоке.
Информацию о подсистеме питания можно найти на сайте производителя выбранной материнской платы.
Как выбрать
материнскую плату.
Гид по подбору
и советы
Мы продолжаем серию материалов по сборке ПК мечты. Если вы уже подобрали красивый корпус и классную видеокарту, то отложите их покупку на некоторое время. Ведь один из самых важных элементов, вокруг которого строится подбор ПК – это материнская плата. Почему это так важно, какую материнку выбрать и как выбрать материнскую плату — ответы на все эти животрепещущие вопросы в «Эльдоблоге».
Что такое материнская плата
Выбираем сокет
Выбираем чипсет
Форм-фактор
Порты
Слоты оперативной памяти
Слоты расширения
Что в итоге? Кратко
Что такое материнская плата
Это устройство, которое является основой для построения ПК. К данной печатной плате присоединяются все компоненты компьютера: процессор, оперативная память, блок питания, видеокарта и другие элементы (отдельные платы для звука, интернет-соединения, жёсткие диски и так далее). Как правильно выбрать материнскую плату для компьютера — важный вопрос, ответ на который включает в себя рассмотрение нескольких пунктов.
- Определитесь с фирмой, производящей процессор: AMD и Intel.
- Выберите форм-фактор.
- Ответьте на вопрос, собираете ли вы производительную систему для видеоигр или просто рабочий ПК.
Выбираем сокет
Сокет (Socket) — это специальный разъём на материнской плате, в который устанавливается процессор. Есть две фирмы, которые производят процессоры. У них разные сокеты, то есть разъёмы. Поэтому, если вы купите процессор AMD, но материнская плата будет предназначена для процессоров Intel — установка будет невозможна.
У сокетов есть название (это поможет вам выбрать фильтр в интернет-магазине). Задаётесь вопросами: как выбрать материнские платы amd или материнская плата intel какую выбрать? Актуальные названия на текущий момент: AM4 для процессоров AMD и LGA для процессоров Intel. У Intel после LGA идет ряд цифр. Также обращайте на это внимание при выборе материнской платы. Например, вы выбрали фирму Intel и процессор Core i7-9700F. У него сокет — LGA 1151-v2. В «Эльдорадо» выбираете фильтрацию по сокету LGA 1151-v2 и подбираете материнскую плату. Например, подойдёт ASROCK B365M Phantom Gaming 4.

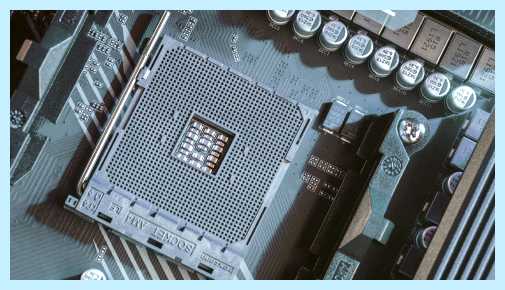

Сокет для процессоров AMD
Сокет для процессоров Intel
Выбираем чипсет
Чипсет (Chipset) — блок микросхем, набор чипов, который отвечает за работу всех компонентов компьютера. Влияет на производительность и скорость работы ПК.
В названии каждой материнской платы вы встретите набор букв и цифр. Это не какой-то заводской номер для красоты, а серьёзная информация, влияющая на покупку. Чипсет также влияет на возможный для установки объём памяти и её частоту, скорость дополнительных слотов и функциональность работы материнской платы. Например, вы хотите стать профессионалом, который будет разгонять ПК, например, увеличивать частоты оперативной памяти и процессора. Заводские установки позволяют компонентам работать на определённой частоте, но, есть способы увеличить производительность, что делается обладателем ПК на свой страх и риск.
Тип чипсета зависит от выбора процессора. У Intel актуальные чипсеты таковы:
- H — чипсеты для обычных пользователей;
- Z — универсальный вариант, отлично подходит для энтузиастов, занимающихся ускорением и геймеров, которые хотят установить больше одной видеокарты;
- B, Q, W — специальные чипсеты для бизнеса и рабочих станций.
- A — для обычных пользователей, офисных ПК;
- B — средней ценовой категории для офисных ПК и геймеров;
- X — для энтузиастов, желающих заниматься разгоном.
Форм-фактор
Материнские платы бывают разных размеров. Форм-фактор определяет функциональность. Например, Mini-ATX, скорее всего, не позволит вам установить две видеокарты. Большинство материнских плат выпускается в следующих размерах:
- ATX (305 х 244 мм) — стандарт, в котором максимальное количество слотов для подключения комплектующих.
- Micro-ATX (244 х 244 мм) — на 6 сантиметров короче ATX, функционал будет урезанным.
- Mini-ATX (284 х 208 мм) — материнская плата для сборки компактных компьютеров. Например, будет только два разъёма под оперативную память и один разъём под видеокарту.
Если вы выбираете игровой компьютер, это не значит, что вы не можете выбирать материнскую плату формата Mini-ATX. Но важно понимать, что выбор материнской платы формата ATX позволит выбрать большой корпус и установить большой кулер, а также ряд вентиляторов, чтобы при играх у вас не поднималась температура процессора и видеокарты.
Порты
Подключение различных устройств, как внутренних (процессор, видеокарта), так и внешних (клавиатура, мышь, смартфон, флешка) происходит с помощью специальных портов. Современная материнская плата обладает определённым набором портов по умолчанию. Это USB 3.0 (современный, более быстрый тип для подключения поддерживающих технологию USB 3.0 внешних жестких дисков или флешек), USB 2.0 (медленный тип, подходит для подключения мышек и клавиатур), PS/2 (можно найти на бюджетных материнских платах, требуется для подключения старых мышек и клавиатур), аудиоразъёмы для подключения наушников и микрофона с помощью кабеля 3,5мм.
На что можно обратить внимание при выборе материнской платы?
- На разъём HDMI/Display port. Он необходим для офисных и домашних ПК, которые будут использовать для работы или учёбы. Зачастую в такие ПК не устанавливается отдельная видеокарта, а выбирается процессор с дискретным графическим чипом.
- USB Type-C. Это специальный порт для современных смартфонов и планшетов. Вклад в будущее, хотя не является портом первой необходимости.
- Theunderbolt 3. Порт для быстрого подключения, подойдёт тем, кто хочет видеть потрясающую картинку на двух мониторах 4K или одном мониторе ещё более высокого разрешения.

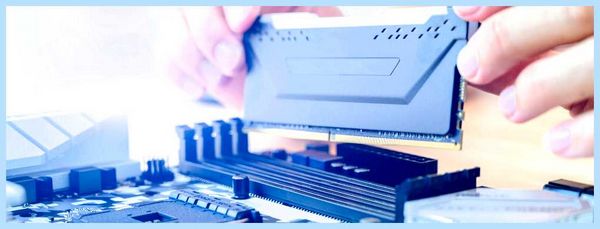

Слоты оперативной памяти
Материнские платы формата ATX почти всегда имеют 4 слота для установки оперативной памяти. Компактные модели формата Micro-ATX или Mini-ITX часто могут иметь лишь два слота. Для кого и в каких случаях это может быть важно.
Например, вы приобрели ПК и установили только 16 ГБ оперативной памяти. Затем решили, что для видеоигр вам требуется 32 ГБ оперативной памяти. 4 слота позволят расширить память двумя новыми планками ОЗУ. Однако 2 слота заставят покупать новый набор модулей ОЗУ формата 16+16 ГБ. Это может быть неудобно или накладно для бюджета.
Для стандартных задач и большинства игр достаточно 16 ГБ оперативной памяти. Но, если вы собираете супертоповый ПК, то вам необходимы 32 ГБ. Как их установить (четыре планки по 8 ГБ или 2 по 16 ГБ — решать вам).
Слоты расширения

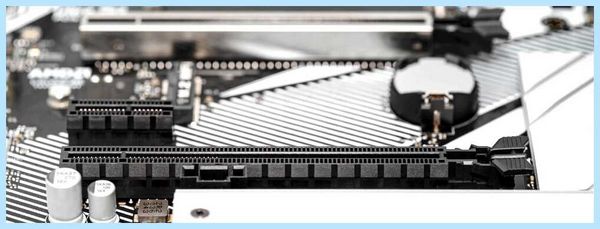

В материнских платах есть ещё и слот PCI Express. Для выбора материнки важно обратить внимание на слот PCI Express x16. Это самый длинный слот, необходимый для установки видеокарты, а также сверхскоростных SSD накопителей. Если вы планируете собрать игровую станцую с несколькими видеокартами, а также очень быстрым SSD, то выбирайте модели с большим числом слотов PCI Express x16. В современных материнских платах есть один такой слот. Например, в игровой материнке GIGABYTE Z590 S1200 MATX (Z590M Gaming X) таких слотов два. Конечно, это влияет на стоимость материнской платы.
Также есть порт PCI-E M.2, который необходим для подключения SSD формата M.2. Это современный, более быстрый формат твердотельного накопителя.
Что в итоге?
Выбор материнской платы зависит от ряда факторов. Во-первых, вам нужно определиться с процессором. Это важно не только для выбора сокета, но и бюджета. Если вы выбираете процессор для работы, то вам нет смысла искать дорогую видеокарту со множеством дополнительных портов и возможностью разгона.
Вы можете подобрать бюджетную материнскую плату любого форм-фактор (до 6000 рублей), чтобы собрать компактный компьютер для работы. Например, ASROCK A320M-DVS R4.0 за 3690 рублей* для процессоров AMD или ASROCK H310CM-DVS за 3890 рублей* для процессоров Intel.
Если вы собираете игровой ПК, то вам может подойти что-то более профессиональное, например, ASROCK H470 Steel Legend за 11890 рублей* или GIGABYTE AMD X570 SAM4 ATX за 14190 рублей*. Есть и бюджетные предложения, такие как ASROCK B550M Phantom Gaming 4 (AMD) за 7790 рублей* или ASROCK B365M Pro4 (Intel) 6290 рублей*. Внимательно следуйте подсказкам и у вас всё получится!
*Информация о товарах, размещенная на «Эльдоблоге», не является публичной офертой. Цена товаров приведена справочно. С актуальными ценами на товары в соответствующем регионе вы можете ознакомиться на сайте eldorado.ru
