Руководство по PCI и AGP
- Bus mastering (Управление шиной)
- Конфигурация и Инициализация
AGP
История PCI — на пути к светлому будущему накопителей
Как устранить проблему с sm контроллер шины
SM контроллер шины: что это такое и где взять драйвер
Для чего нужен драйвер для Windows SM контроллер шины
Нужно ли устанавливать данный драйвер?
Где взять драйвер?
Установка драйвера
Код 28 — для устройства не установлены драйверы в Windows 10 и Windows 7 (решение)
Что делать, если в пакете драйверов для чипсета не было драйвера SM?

Логично, что ISA очень длительно сохраняла свою популярность, и даже на данный момент, за очень огромные средства продаются материнские платы с поддержкой этой шины — по ней подключается очень много неподменных устройств.

Руководство по PCI и AGP

Как видно из приведенных выше характеристик, шина PCI, хотя и является достаточно резвой, не может соответствовать скорости современных микропроцессоров и их наружным шинам. Запущенный с 100 МГц FSB (Front Side Bus — Частотой Шины), микропроцессор с 64-битной шиной может передавать 640 МБайт/с, приблизительно в 6 раз больше чем PCI.
Потому любые операции с графической памятью, осуществляемые микропроцессором, неэффективны, из-за «бутылочного горлышка» PCI шины. Даже при использовании дополнительных способностей микропроцессора (типа MMX инструкций), шина накладывает суровые ограничения на общую эффективность системы, относящуюся к графическим операциям.
Вот почему графический чип контроллера / акселератора, находящийся на графической плате намного более эффективен в графических операциях — чип подсоединен к собственной локальной видео памяти средством 64- либо 128-битной широкой шины работающей на 66..143 МГц, что предоставляет передачу данных как минимум в 4 раза выше чем доступная на PCI.

Bus mastering (Управление шиной)

Передача данных о изображении из системной памяти в видео память — это может включать передачу изображений и текстур которые будут применены в будущей генерации изображения.
Считывание графических команд («перечень показа») из системной памяти. В данном случае микропроцессор (под управлением графического драйвера) подготавливает последовательность командных примитивов и помещает их где-либо в системной памяти. Потом посылаются команды графическому контроллеру, которые предписывают ему принять и выполнить последовательность команд начиная с данного адреса в системной памяти. Микропроцессор может работать над последующей сценой, в то время как текущая сцена отрисовывается графическим контроллером.

Конфигурация и Инициализация

Во-1-х, BIOS материнской платы пробует отыскать и инициализировать устройства на шине ISA. Если найден старенькый, ISA-шный VGA контроллер, BIOS сконфигурирует, но НЕ инициализирует хоть какой VGA контроллер находящийся на PCI либо AGP шине. ISA-шная VGA карта становится первичным (по дефлоту) графическим контроллером. Зависимо от установки функции «Video BIOS shadow» команды BIOS будут производиться или конкретно с чипа VGA ROM, или копироваться в системную память (RAM) в стандартную область VGA BIOS (линейный адресок C0000), с защитой от записи (чтоб имитировать ROM) и производиться.
В старенькых BIOSах последующей проверяется шина PCI. В новых BIOSах юзер может избрать, будет ли последующая проверяемая шина для VGA AGP либо же PCI. Используя эту настройку (если она доступна) юзер может задать системе использовать в качестве первичной или AGP или PCI VGA карту. Если есть только одна VGA карта (или на AGP или на PCI) эта функция BIOS не имеет никакого эффекта. Порядок поиска на PCI шине фиксирован — какая из PCI VGA карт распознается первой зависит только от ее позиции на PCI шине. Если кто-то желает выбирать одну из 2-ух PCI карт, он должен соответственно поменять размещение карт в слотах.
1-ая отысканная VGA карта настраивается на ответ стандартным VGA IO адресам и адресам видео памяти первого мб адресного места (A0000-BFFFF шестнадц.). Всем картам (первичной, вторичной и т.д.) назначаются расположения в 32-битном адресном пространстве в согласовании с их требованиями.
Образ BIOS первичной VGA карты (находящийся в ROM чипе VGA платы) помещается где-либо в 32-битном адресном пространстве памяти. В этот момент образ содержит процедуры инициализации и функции BIOS могут превосходить 32 КБайта (обычно они занимают от 32 до 64 КБайт). Потом BIOS материнской платы копирует весь образ с ROM на VGA плате в системную RAM по линейному адресу C0000, который является стандартным расположением ISA VGA BIOS. Это часть RAM еще не защищена от записи.
(Вышеуказанное значит, что BIOS PCI/AGP VGA никогда не производится с ROM = непременное затемнение (shadowed), вне зависимости от установки функции «video BIOS shadow» в BIOS материнской платы.)
Потом вводится в действие процедура инициализации VGA BIOS, в то время как образ BIOS в RAM доступен для записи. BIOS может найти и записать некие данные в собственный образ. Также она может переместить некие процедуры и «обрезать» ненадобные части (такие как процедуры инициализации), что понижает объем до 32КБайт (если образ ранее был больше). После чего процедура инициализации заканчивается, и BIOS материнской платы защищает от записи часть системной RAM, содержащей VGA BIOS.

AGP

AGP и PCI

В главном AGP это вариант PCI, потому все операции контроллеров AGP интерфейса обладают всеми возможностями PCI устройств. Оба интерфейса 32 битной ширины и большинство сигналов одинаковы. В PCI много слотов, в то время как AGP — поточечное соединение. PCI работает с частотой 33 МГц, AGP — 66 МГц. AGP интерфейс может производить два типа транзакций: PCI транзакции и AGP транзакции. Единственные AGP транзакции являются «bus mastering» передачами из системной памяти графическому контроллеру и инициируются графическим контроллером. Все остальные транзакции производятся как PCI передачи. Даже при всем этом эти транзакции вдвое быстрее чем транзакции на PCI шине из-за более высокой тактовой частоты AGP интерфейса. Некоторые старые AGP-карты могут производить только PCI-транзакции. Предположительно примерами таких «быстрых PCI» карт могут быть Matrox Millenium II AGP и Trident 9650.

AGP транзакции — адресация по побочной частоте

AGP транзакции используются исключительно в «bus mastering» режиме. В то время как в простых PCI транзакциях при быстрейшей транзакции может передаваться 4 32-битных слова за 5 тактов часов (потому что передается адрес по линиям адресов/данных для каждого пакета из 4 слов), AGP передачи могут использовать дополнительные AGP линии называемые Побочными (Sideband) для передачи адреса маленькими кусочками одновременно с данными. Во время передачи пакета из 4 слов передаются 4 части адреса для следующего пакетного (взрывного) цикла. По завершении цикла адрес и информация запроса для следующего пакета уже переданы, поэтому следующий 4-словный пакет может начинать сразу передаваться. Таким макаром мы можем передать 4 слова за 4 цикла (а не за 5, необходимые PCI). Вместе с 66 МГц частотой часов это предоставляет максимальную скорость передачи (4×66=) 264 МБайт/с.

1x, 2x и 4x режимы

1x режим передает одну порцию (слово) данных и побочную информацию при каждом такте часов. Это приносит 264 МБ/с.
2x режим передает данные и побочную информацию сначала и конце каждого такта часов, поэтому две порции данных передаются за один такт часов, при всем этом общий максимальный вывод соответствует 528 МГц.
В 4x режиме тактовая частота остается равной 66 МГц, но два других сигнала, запускающиеся синхронно с главными часами с эффективной частотой 133 МГц, используются для передачи данных сначала и конце каждого такта. Это приносит максимальный вывод свыше 1 Гб/с. Эта функция коммерчески еще недоступна, первые чипсеты и видео карты, поддерживающие ее, появятся на рынке примерно в 3 квартале 1999 года.

AGP апертура, GART и DIME

Описанные выше функции делают AGP быстрее чем PCI, но они не представляют никаких новых логических возможностей. Помимо лучшего, более быстрого железа, AGP также воплощает новую логическую модель, которая может значительно улучшить работу графического контроллера.
Попросту говоря, PCI bus mastering подходит для передачи небольших порций данных (от сотен байт до нескольких килобайт). Во время программирования PCI bus master’а система / драйвер записывает физический адрес данных, созданных для передачи. Для маленьких объемов данных системах с легкостью в состоянии сделать так чтобы логически смежные адреса переносились бы в физически смежные. Это становится трудным и неэффективным для больших структур данных, таких как многомегабайтные текстуры и огромные списки показа, потому что система загружает эти структуры в свое логическое адресное пространство которое случайно распределено по физическим адресам.
Главная задача AGP в том, чтобы карта могла «видеть» часть системной памяти как свою собственную память, которую можно использовать для хранения текстур и списков показа. Чтобы использовать возможности AGP более эффективно, система должна предоставлять механизм, который позволял бы переносить «логические» адреса используемые графическим AGP чипом в действительные физические адреса способом, подобным используемому процессорами x86.

AGP апертура

AGP апертура это фрагмент адресного пространства сразу за физическими адресами используемыми буфером кадров AGP карт (видео память). Эта часть адресного пространства используется AGP картами для доступа к системной памяти в какой хранятся текстуры. Физически системная память адресуется начиная с 0 адреса и до своего объема. AGP апертура поделена на логические страницы, и страницы переносятся индивидуально на физические страницы системной памяти.

GART

Graphics Aperture Remapping Table — Таблица Переноса Графической Апертуры — это аппаратная структура внутри AGP чипсета, которая осуществляет перенос адресов AGP апертуры в физические адреса системной памяти. Она слегка напоминает блок TLB вызова, находящийся во всех современных процессорах. GART находится в NorthBridge части чипсета. Она управляется (программируется) операционной системой и используется AGP картой.

GART драйвер

Потому что действительное применение GART находится в зависимости от чипсета, у ОС должны быть некоторые значения для доступа к ней. GART драйвер это драйвер используемый ОС (как Win9x) для управления GART. Win95 вообще ничего не знает о GART, поэтому она должна использовать внешние драйвера. Win98 информирована о GART чипсетах Intel и в нее включены соответствующие драйвера. Для не-Intel чипсетов для использования функций GART надо использовать драйвера от производителей чипсета. Это так называемый «AGP driver». Драйвер обычно поставляется с материнской платой и обновления можно скачать непосредственно от производителей чипсета (как VIA или ALi).

DIME

Direct Memory Execution — Непосредственное Выполнение из Памяти — это название лучшего рабочего режима AGP достигаемого за счет использования AGP аперутры с GART.

2x mode vs. DIME (2х режим с DIME)

Общая проблема существующая в почти всех современных материнских платах и графических платах в том, что работать может либо 2х режим, либо DIME, но не оба. Обычно, DIME в 1х режиме работает быстрее чем 2х режим без DIME. Конечно, частные результаты могут отличаться.

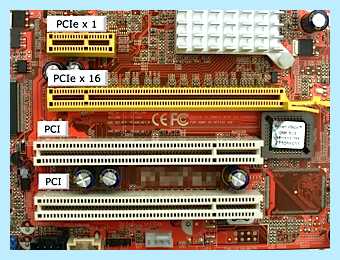

История PCI — на пути к светлому будущему накопителей

Современная революция систем хранения данных невозможна без развития интерфейсов, при помощи которых диски подключаются к системе. Одним из главных «героев» этого фронта сейчас является шина PCI Express. Скоростные накопители в наше время работают с интерфейсом PCIe Gen2 x4, обеспечивая скорость до 20 Гб/с, но так было далеко не всегда.

Началом современных «шин» в компьютерах стоит считать 1982 год. В недрах IBM был рожден новый компьютер, одной из отличительных особенностей которого была открытость его архитектуры. Компьютер получил название PC, а общался с внешним миром он по совершенно новому интерфейсу, который был назван Industry Standard Architecture или ISA. Данная шина умела работать с 8-битными данными на частоте 4.77 МГц, позже появились 16 и 32 битные варианты, работающие с еще больше высокой частотой. Очень простая схема этого интерфейса дала толчок развитию массы внешних плат расширения, и, можно сказать, что именно открытый протокол внешней шины стал одной из главных причин успеха новой на тот момент архитектуры.

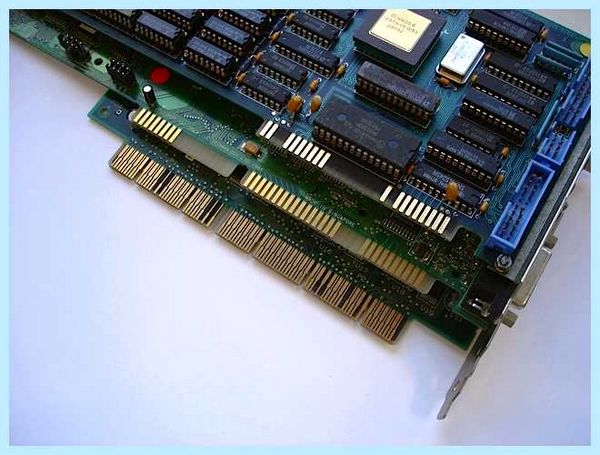

Неудивительно, что ISA очень долго сохраняла свою популярность, и даже сейчас, за весьма большие деньги продаются материнские платы с поддержкой этой шины — по ней подключается слишком много незаменимых устройств.

На основании ISA был разработан ряд производных интерфейсов, начиная с PCMCIA и заканчивая ATA (на самом деле — упрощенное подмножество интерфейса ISA). Разрабатывались ускоренные варианты шины: EISA (32 бита, 8 МГц) и VESA Local Bus (использовалась для подключения видоадаптера).

С течением времени, IBM утратили лидирующую роль в разработке PC, поэтому над следующим поколением интерфейсов уже работали инженеры компании Intel. В самом начале 90-х гг… был разработан новый стандарт, получивший название Peripheral Component Interconnect или PCI. В 1992 году свет увидел первый стандарт PCI, тогда же была создана PCI Special Interest Group — организация, занимающаяся разработкой и продвижением данного стандарта. Стандарт был объявлен открытым, поэтому любой желающий мог разрабатывать PCI-устройства без выплаты отчислений.

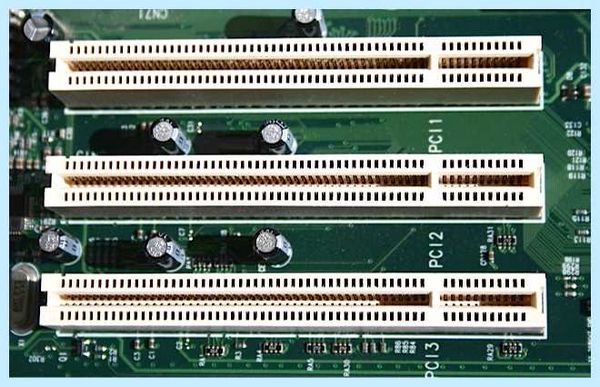

Первая версия шины поддерживала 32 и 64 бита, работала на частоте 33 мегагерца и в теории обеспечивала скорость до 133 Мб/с (на практике около 80 Мб/с).

Начав свое победное шествие с рынка серверов, новый стандарт не сразу завоевал настольные ПК. Одним из пионеров его использования была компания Apple, отказавшаяся от интерфейса NuBus в своих продуктах 95-96 годах.

Максимальная популярность к новому интерфейсу пришла в 1995 году с появлением версии 2.1 (так же названной «параллельная шина PCI»). Данная ревизия подразумевала работу с частотой 66 МГц и максимальную скорость передачи в 533 Мбайт/с (для 64-битного варианта). Появились реализации PCI для платформ с процессорами Alpha, MIPS, PowerPC, SPARC и т.д.

Кстати, одним из главных нововведений PCI стала возможность автоматического конфигурирования параметров устройства, эту технологию в Intel назвали Plug-n-Play, а благодаря «стабильной» реализации ее программной поддержки в продуктах Microsoft, эта технология стала объектом множества шуток и анекдотов.

Попыткой экстенсивного развития технологии можно считать шину PCI-X, в главном использовавшуюся в серверах. Первая версия данного стандарта работала с частотой 100 и 133 МГц, также вводила механизм раздельных транзакций для оптимизации работы нескольких карт. Сейчас иногда используется шина PCI-X 2.0, обеспечивающая работу на частотах в 266 и 533 МГц.

Как устранить проблему с sm контроллер шины

В 2004 году свет увидел новый стандарт, в каком были учтены все проблемы PCI. Новая шина получила название PCI Express или просто PCIe (главное — не путать ее с PCI-X). Новая технология предложила массу интересных решений.

— для передаваемых данных осуществляется контроль целостности
— QoS обеспечивает для подключенных устройств гарантированную полосу пропускания
— есть управление питанием подключенных устройств и возможность их горячей замены

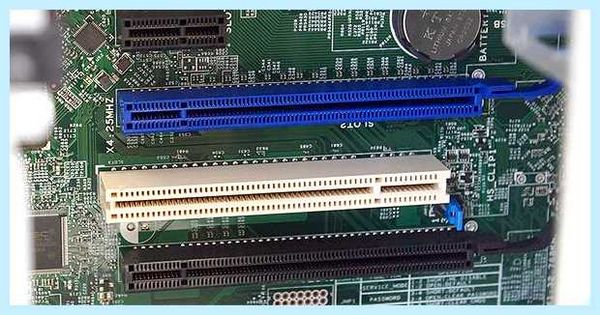

Главное же отличие заключается в том, что PCIe использует не «шинную» топологию а «звезду», другими словами каждое устройство связанно с коммутатором отдельной линией.

Пропускная способность односвязной PCIe первой версии составляла 4 Гбит/с в обе стороны. Максимальная скорость в стандарте PCIe 4 версии (находится в разработке и планируется к выходу в 2015 году) достигает 1024 Гбит/с. Видите ли, по этому параметру PCIe обладает хорошим запасом, хотя расслабляться не приходится, конкуренты не дремлют.

Недавно Джереми Вернер (Jeremy Werner), один из старших директоров подразделения флэш-технологий (SandForce) в LSI дал очень интересное интервью, касающееся PCIe и SSD. В полном виде вы можете ознакомиться с ним на английском, я же вкратце перескажу одну мысль, которая мне показалась особенно интересной:

Максимальная скорость современного интерфейса SATA составляет 6 Гбит/с, при всем этом SATA является полудуплексным, другими словами не умеет одновременно передавать и принимать данные. Не так редкий PCIe 2 поколения с 4 линиями передачи данных обеспечивает скорость до 20 ГБит/с в полнодуплексном режиме. Фактически, PCIe получается где-то в 7 раз быстрее. Но традиционные жесткие диски просто не нуждаются в таких скоростях передачи данных. Только SSD сейчас могут обеспечивать скорость, достаточную для полноценного использования высокоскоростных интерфейсов.

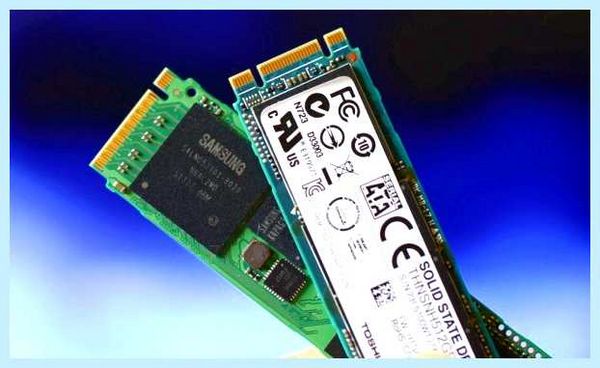

Сочетание интерфейсов типа M.2 и высокоскоростных флэш-накопителей, похоже, приближает будущее, в каком дисковая подсистема перестанет быть самым узким местом в ПК. Ярким примером могут послужить компьютеры Apple — компания как игрок премиум сегмента может себе позволить эксперименты с новыми решениями, и они оказываются очень удачны исходя из убеждений производительности. Но в силу дешевизны, традиционные жесткие диски и SATA-интерфейс еще не думают сдаваться так просто, поэтому тотального наступления светлого будущего придется немного подождать.

SM контроллер шины: что это такое и где взять драйвер

Шина системного управления SM (System Management Bus), она же SMBus и SMB – это двухпроводная, двунаправленная линия данных, образующая связь интегральных схем внутри компьютера. Она используется для получения информации об устройствах, их настройки и управления режимами работы, по ней передаются данные от датчиков аппаратного мониторинга (напряжений, температур, скорости вращения вентиляторов, закрытия крышки и прочего), она служит средой передачи сигналов подсистемы питания ПК и т. д. Одним словом, шина SM – универсальный интерфейс, который взаимодействует с основной массой оборудования.

Например, посредством SMBus контроллер памяти получает данные о характеристиках каждого установленного модуля ОЗУ и задает параметры их совместной работы. Через нее пользователь и программы могут менять настройки часов реального времени, управлять яркостью монитора, увеличивать громкость динамиков и т. д.

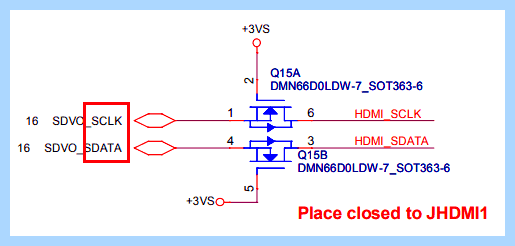

Пример изображения интерфейса SMBus на схеме электронного устройства показан ниже. Линия SDA отвечает за передачу данных, а SCL – за синхронизацию.

Для чего нужен драйвер для Windows SM контроллер шины

Данный драйвер обеспечивает работоспособность «SM контроллера шины» также известного как «SM Bus Controller». Полное наименование данного контроллера — «System Management Controller», что в переводе означает «Контроллер системного управления».

На материнской плате SM контроллер шины представлен в виде чипсета, основной функцией которого является контроль вольтажа и температуры материнки вашего PC. Важной функцией SMBus также является снабжение ОС информацией об установленных на компьютере устройствах, что позволяет корректно отображать информацию о них в «Диспетчере устройств».

Контроллер SM Bus часто интегрирован в аппаратную начинку от «Интел», потому если на вашей материнской плате имеется чипсет от «Inter», тогда вы вполне вероятно встретите там и рассматриваемый мной «SM контроллер шины».

Полноценную работу «SM контроллера шины» обеспечивает соответствующий драйвер от Интел, имеющий несколько версий. При дисфункции (или отсутствии) данного драйвера в «Диспетчере устройств» слева от устройства «SM контроллер шины» будет отображаться восклицательный знак на жёлтом фоне. А в информации о драйвере данного устройства пользователь найдёт сообщение об отсутствии в системе установленного драйвера и код ошибки 28.

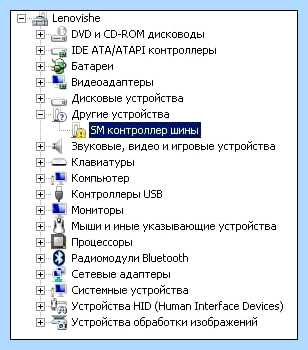

Также в разделе Другие устройства может отсутствовать сетевой контроллер драйвер для Windows 7 64 bit.

Нужно ли устанавливать данный драйвер?

По сути устанавливать его не обязательно. Это служебный и вспомогательный драйвер. Если компьютер (или ноутбук) эксплуатируется в штатном режиме – никаких проблем не возникнет.

При высоких же нагрузках (например, рендеринг видео или компьютерные игры) настройка данного устройства обязательна. В ситуации, когда отключено защитное выключение устройства без sm-контроллера система не распознает опасность. Вместо привычного выключения продолжится эксплуатация в условиях не соответствующих нормальным. В случае с видеокартой (самый уязвимый к данному нюансу и наглядный пример) следствием такого использования станет появление артефактов на дисплее.

Будет интересно➡ Схемы монтажа и способы подключения солнечных батарей

Поэтому не глядя на кажущуюся сложность, устанавливать драйвер для этого устройства обязательно.

Где взять драйвер?

Здесь все очень просто. Драйвер для SM контроллер шины можно найти на диске от материнской платы или от ноутбука. Также он обязательно будет в на сайте производителя в разделе поддержки.

На диске драйвер будет называться как драйвер чипсета (Intel Chipset).

Если же диска нет, то вам нужно определить модель ноутбука или модель материнской платы.

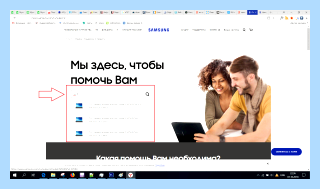

Ввод модели ноутбука или материнской платы на официальном сайте поддержки Samsung

Далее переходите на официальный сайт производителя, например Asus или Samsung и в разделе поддержки вводите модель для перехода к странице с драйверами.

Драйвер чипсета на официальном сайте поддержки

Лучший способ отблагодарить автора статьи- сделать репост к себе на страничку
SM Bus Controller SM контроллер шины System Management Controller

Автоматическая установка драйвера SM контроллера

Наиболее простым (но не всегда эффективным) способом решения проблемы является задействование стандартного системного механизма обновления драйверов.

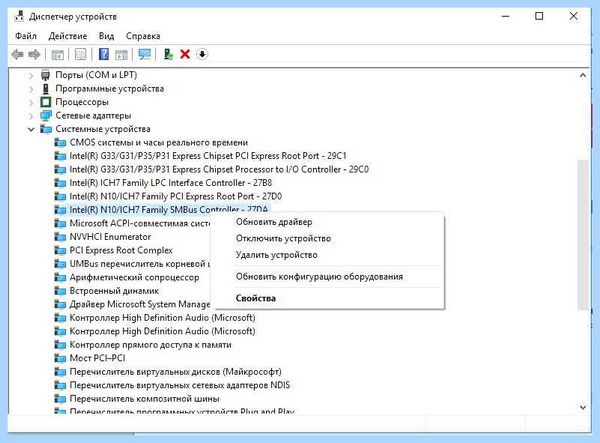

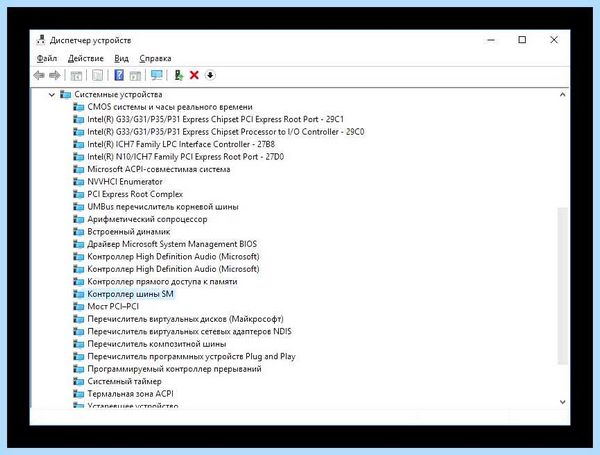

Для этого достаточно перейти в Диспетчер устройств, найти там «SM контроллер» (обычно он отображается в пункте «Другие устройства» с восклицательным знаком).
Навести на него курсор, нажать ПКМ, и выбрать «Обновить драйвер».

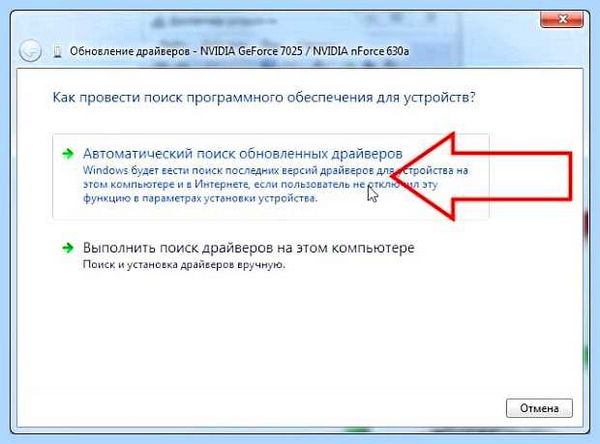

В открывшемся меню выбрать пункт автоматического поиска драйверов, и дождаться установки свежего драйвера. Данный метод работает далеко не всегда, но является самым простейшим инструментом установки драйвера контроллера шины драйверов для Виндовс 7.

Загрузка с сайта Интел

Наиболее же эффективным вариантом решения проблемы является загрузка и установка данного драйвера с ресурса производителя чипсета – компании «Интел».

Для этого перейдите на downloadcenter.intel.com.
И выберите там «Программное обеспечение Intel Chipset Device» от 17 Января 2017.
Выберите указанное ПО

В данном сборнике драйверов имеются драйвера для СМ-контроллера для большинства современных версий ОС Виндовс, включая и нужную нам Виндовс 7 64. После клика на указанное ПО откроется страница его загрузки, где вам необходимо будет внизу выбрать «SetupChipset.exe», согласиться с условиями, после этого скачать и запустить данный файл. После чего проблема с драйвером контроллера СМ шины обычно бывает решена.

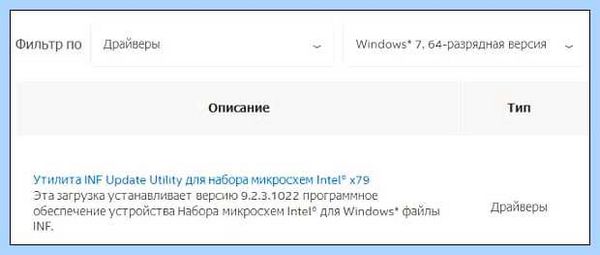

Также вы можете перейти на уже упомянутый мной downloadcenter.intel.com, и в опциях фильтра «Тип загрузки» и «операционная система» выбрать необходимые вам параметры (например, «драйверы» и «Виндовс 7 64-разрядная»).
Ниже отобразится соответствующая утилита, которую останется скачать и установить в системе.
Замечу, что выбранный таким макаром софт обычно датируется более ранними сроками (в нашем случае 2011 годом), потому лучше использовать более современную альтернативу от 2017, упомянутую мной чуть выше.

Будет интересно➡ Наведенное напряжение: природа явления, способы измерения, меры защиты

Выставьте соответствующие фильтры

Использование специализированного софта

Довольно эффективным инструментом установки свежего драйвера для СМ контроллера шины Виндовс 7 64 является использование софта для установки драйверов: Лучшие программы для поиска и установки драйверов. Установите данный софт, он проведёт проверку имеющихся в вашей ОС драйверов, и установит на ПК их самые свежие версии.

Установка драйвера

Основной сложностью является не установка, а именно поиск драйвера. Обычно проблему помогают решить версия Windows и наличие доступа к Интернету. Правда, в некоторых ситуациях могут потребоваться и специальные средства.

Если для ноутбука или материнской платы есть диск с драйверами и версия диска подходит для выбранной ОС, — решение простое. Запускаем полную установку находящихся на диске компонентов. Обычно драйвер sm-контроллер для Windows XP, 7, 8, 10 устанавливается вместе с драйверами на чипсет.

Есть, конечно, и исключения. Например, для ноутбуков HP данный драйвер sм-контроллера шины является не частью чипсета, а включён в пакет HP Software Framework. При наличии диска рекомендуется устанавливать всё, что удаётся на нём найти.

Код 28 — для устройства не установлены драйверы в Windows 10 и Windows 7 (решение)

Единственное требование для способа – знать с чем имеем дело. Потребуется определить, какая материнская плата используется в компьютере (ПК). Если речь идёт о ноутбуке, потребуется рассмотреть только его модель. Важно помнить, что даже различие в последней цифре существенно.

Для примера рассмотрим материнскую платуBiostar P31B-A7. Зная модель карты/ноутбука и производителя следуем инструкции:

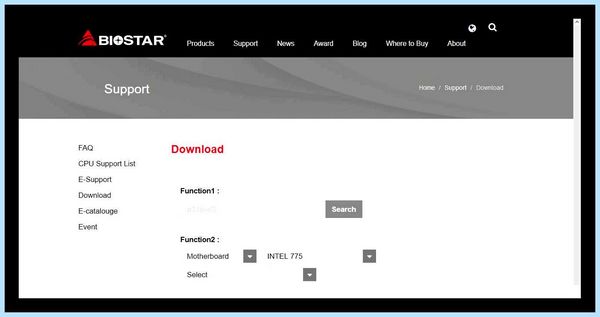

Запускаете поиск сайта производителя (в примере это Biostar) и переходим на этот сайт.

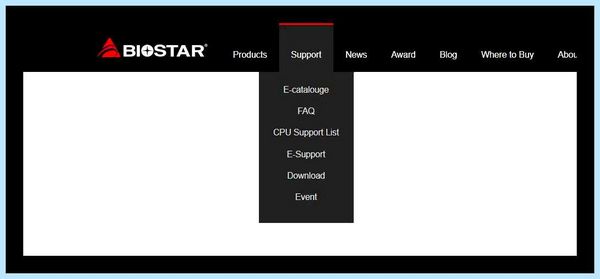

Открываете раздел «Support» (Поддержка) и подраздел «Download» (Загрузки).
Вводите или выбираете название устройства, которым владеете.

Указываете версию ОС, для которой ищете микропрограмму.
Выбираете нужную (кроме HP никто не выделяет sm-контроллер. Для всех справедлива установка программного обеспечения на чипсет).
Загружаете и запускаете установку.
Перезагружаете компьютер по завершении.

Даже в ситуации, когда чипсет уже настроен бояться нечего. Этот способ срабатывает почти всегда.

В ситуации, когда неизвестен производитель устройства, на помощь придут его Ven и Dev коды. Это сокращённые машинные обозначения производителя (VENdor – продавец или изготовитель) и изделия (DEVice — устройство). Узнав их, можно будет отправиться на официальный сайт и скачать нужный драйвер.

Примечание: в интернете можно будет найти предложения скачать микропрограмму напрямую. Делать этого не стоит. Зачастую таким макаром устанавливаются неверные микропрограммы, которые просто выключают компонент.

Чтобы узнать эти коды потребуется:

Запустить Диспетчер устройств и найти нужное устройство (при отсутствии программного обеспечения оно будет выделено автоматически).
Нажать правой кнопкой мыши по устройству и выбрать «Свойства».

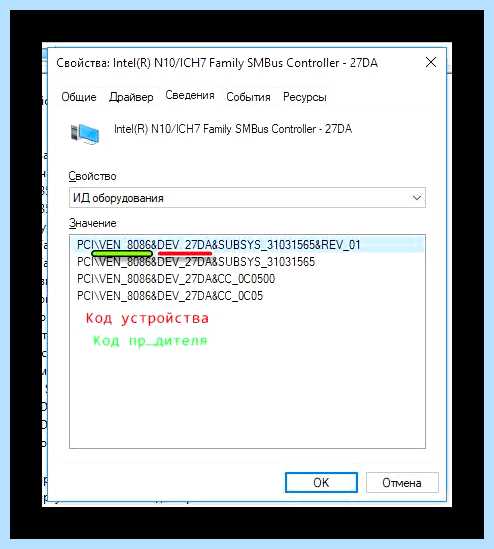

Перейти на вкладку «Сведения» и выставить в графе «Свойство» пункт «ИД оборудования».
Кодами являются цифры после надписи VEN и надписи DEV. В рассматриваемом случае это «8086» и «27DA». Эти цифры потребуется ввести в Google. Вводить нужно в формате Ven_8086 и Dev_27DA. Кстати, можно просто клацнуть по строке правой кнопкой и скопировать текст. Для поисковой машины при всем этом потребуется удалить все знаки после символа «&».

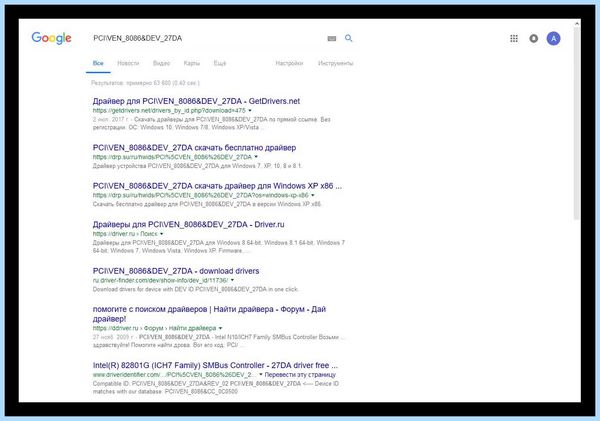

Почти посреди выдачи фигурирует конкретное устройство. Остальные ссылки предлагают скачать драйвер напрямую. О возможных проблемах такого подхода упоминалось выше.
Теперь можете перейти на сайт производителя и найти само устройство.

Будет интересно➡ ЛЭП — линии электропередач, виды, воздушные, высоковольтные, кабельные ЛЭП

Принцип и схема работы компьютера – аппаратная и программная части

Способ сложный, зато даёт 100% гарантию установки корректного драйвера.

Фактически это простейший из способов установить драйвер для sm-контроллера шины. Но упомянут ближе к концу по той причине, что срабатывает не со 100% гарантией (особенно с устаревшим оборудованием). Используется он элементарно:

Откройте диспетчер задач и выберите искомое устройство.
Нажмите правой кнопкой мыши и выберите «Обновить».

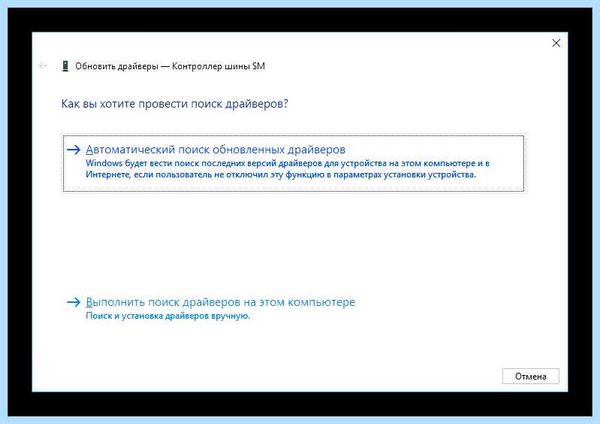

Выберите «Автоматический поиск…»
Система некоторое время потратит на поиск и установку драйвера.

Не глядя на простоту способа, он не даёт 100% гарантии и для некоторых версий Windows (например, для Десятки) требует включённого «Центра обновлений».

Примером таких программ можно назвать DRP (DriverPack Solution). Это сборники драйверов или утилиты, которые помогают в поиске и установке драйверов. Задача программ – проделать все описанные выше действия вместо пользователя. С учётом стоимости некоторых из этих утилит их использование не всегда оправдано.

Также важно понимать: использование этих сборников на ноутбуках нередко приводит к чёрным экранам из-за некорректной установки чипсета или видеокарты. Лучше избегать использования таких программ. Обратиться к ним можно только если не удалось справиться другими способами.

Что делать, если в пакете драйверов для чипсета не было драйвера SM?

Почти всегда с установкой драйверов для чипсета устанавливаются и драйвера для контроллера шины SM. Однако, на достаточно старых материнских платах этот драйвер может устанавливаться отдельно. Соответственно, в «Диспетчере устройств» возле элемента SM контроллера шины будет отображаться ошибка.

В этом случае нужно выполнить следующие действия:

Нажимаем на элементе правой кнопкой мыши и выбираем «Свойства».
Появится небольшое окно. Переходим во вкладку «Сведения». Во всплывающем меню «Сведения» выбираем «ИД оборудования». Копируем первое значение из списка.

Вставляем его в любой поисковик. Загружаем драйвер для контроллера с любого сайта.

ВАЖНО! Нужно проверять загружаемый файл на предмет вредоносного ПО.

Устанавливаем драйвер и после инсталляции перезагружаем систему, чтобы изменения вступили в силу. Таким способом устанавливаем не только лишь драйвер к SM, да и к другим компонентам в списке.
