Please power down and connect the PCIe power cable for this graphics card: что делать?

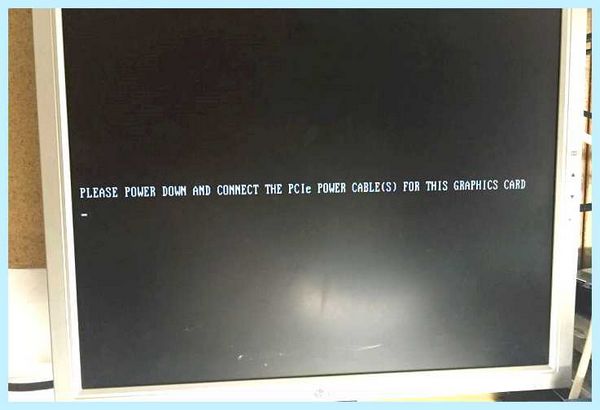

Сейчас мы разглядим довольно давнююпроблему, когда при включении компьютера на мониторе выскакивает ошибка «Please power down and connect the PCIe power cable(s) for this graphics card. После чего ПК зависает, или уходит в перезагрузку. В большинстве случаев такому предупреждению предшествуют конфигурации в аппаратной части компьютера. Давайте разберемся: как переводится и что значит это оповещение при загрузке PC.
Что ошибка означает?
Сбой включения «Please power down and connect the PCIe power cable for this graphics card» практически переводится так: Пожалуйста, выключите питание и подключите кабель питания PCI-e для этой видеоплаты. Если гласить ординарными словами: возникновение таковой ошибки значит, что видеоплате не хватает достаточного питания для обычного пуска.
В большинстве случаев такое предупреждение выскакивает при подмене видеоплаты на новейшую (более высочайшего класса), пореже — при обыкновенном переподключении. В отдельных случаях неувязка может указывать на перегрев материнской платы либо нестабильную работу блока питания (замыкание, сильный перегрев, играющее напряжение).
Давайте сейчас разберемся с кабелем PCIe, о котором говорится в ошибке. Фактически все современные видеоплаты требуют подключения к дополнительному питанию, которое обеспечивается от блока питания особым кабелем PCI-E. Таковой кабель бывает 2-ух видов 6-PIN и 8-PIN. Зависимо от класса и мощности видеоплаты, на неё могут устанавливать один, два и даже три разъема для доп-питания. В большинстве случаев делают композиции из нескольких разъемов под 6-PIN либо 8-PIN.
- Если вы не подключили кабель PCI-E от блока питания к видеоплате — получаете ошибку.
- Если вы вставили кабель 6-PIN в разъем под 8-PIN — получаете ошибку.
- Если мощности вашего блока не хватает (наименее 550W) — получаете ошибку.
В случае с устаревшими компьютерами, разъем под питание видеоплаты от PCI-E находится на самой материнской плате и выполнен в композиции 6-PIN плюс 2-PIN (перемычка). Итак вот, если дополнительно питание от блока не подается на «материнку» — вы получаете ошибку.
Как исправить проблему «Please power down and connect the PCIe»
- Сперва проверьте корректность подключения всех проводов. Все делается обыденно — отсоединяем и подсоединяем все контакты поновой. Повышенное внимание к штекерам от блока питания в материнскую плату и видеоплату.
- Если на видеоплате нет разъемов под 6 либо 8 пин — проверьте материнскую плату, может быть там отошел контакт кабеля PCI-E (имеется надпись). Если в разъеме имеется 8 контактов, а ваш PCIe состоит из 6 — нужно вставить туда дополнительный разъем, состоящий из 2-ух контактов.

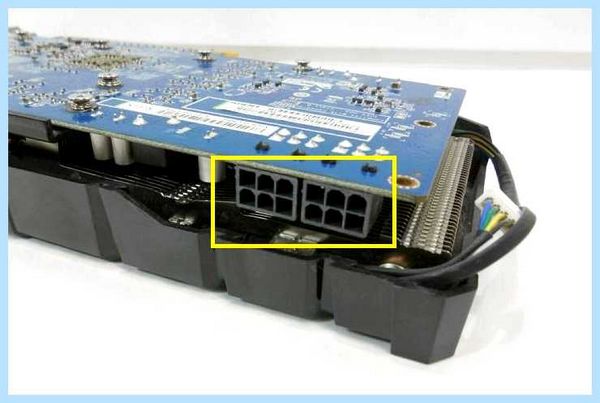

- Если устанавливается новенькая видеоплата, то на ней, вероятнее всего, будет разъем под 6- либо 8-PIN, который нужно подключить. Кабели PCI-E (под различные контакты) должны идти в комплекте к видеоплате. Имейте ввиду — многие производители в набор вкладывают универсальный кабель состоящий из 6+2 пина.

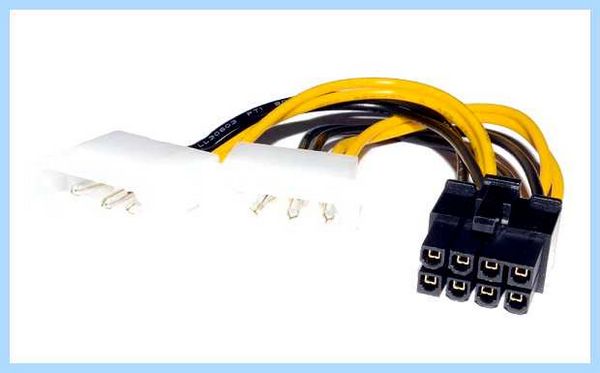

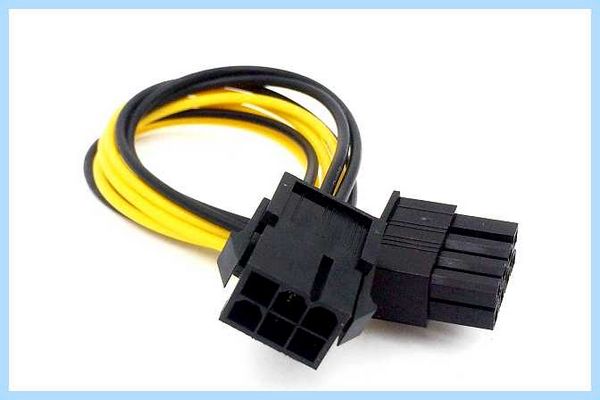

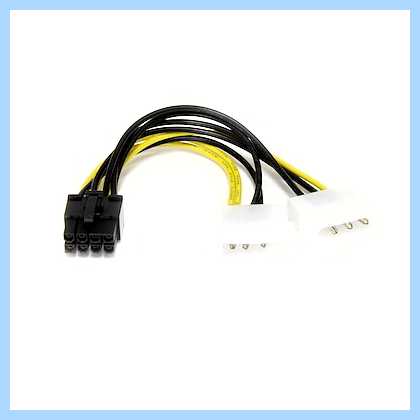

- Если ваш блок питания имеет свободный выход на 6-PIN, а на видеоплате установлен разъем под 8-PIN — для вас будет нужно переходник.
Если в комплекте к видеоплате нет подходящих по пинам PCIe кабелей (переходников к ним) — будет нужно их приобрести. Цена варьируется в пределах 200-300 рублей и продаются они в почти всех компьютерных магазинах. Не забывайте про отличие контактов (MOLEX или SATA) на устаревших и новых блоках питания, под которые будете покупать кабель — при покупке учитывайте этот момент. В любом случае, опытный продавец вам все разъяснит и подскажет.
Если ваша видеокарта является достаточно требовательной по мощности и имеет разъемы питания в 8 пин — PCI-E кабель к ней будет иметь раздвоенный контакт. Подключать их желательно на разные ветки проводов, дабы избежать нагрева.
Проблема может быть вызвана слабым блоком питания
Может быть и такое, что ваш блок питания просто устарел для новой видеокарты и банально не тянет её. Например, если на видеокарте установлено два разъема в комбинации 6+8 или 8+8 пин — потребуется мощный блок питания. Такие видеокарты съедают по 300-400W, поэтому под них нужен блок начиная от 600W и выше. Некогда нормальные блоки в 450W и 550W вам уже не подойдут.
Внимательно изучите возможности своего блока питания: если он банально слаб для обновленного «железа» — придется его заменить. Постарайтесь взять блок с запасом мощности.
Заключение
Видите ли, развитие аппаратной части компьютеров не стоит на месте и требует все больших мощностей. В большинстве случаев обновление железа производится частично и нюансы, связанные с блоком питания, учитываются не всегда. Вот поэтому все чаще владельцы компьютеров получают ошибку «Please power down and connect the PCIe». Пишите в комментариях — что в вашем случае стало причиной сбоя.
Ошибка при включении компьютера Please power down and connect the pcie power cable for this graphics card.
В общем, вылазит такая ошибка Please power down and connect the pcie power cable for this graphics car, при включении ПК, после его чистки от пыли. Ранее работало. Пробовал переставлять карту в другой компьютер, тоже самое. Помогите пожалуйста решить проблему. Характеристики не помню,но видеокарта MSI GTX 1060 6gb блок питания Zalman zm-500-gs
Голосование за лучший ответ
ну он же пишет подоткни мне внешнее питание в видяху
Александр ВерхотуровПрофи (657) 11 месяцев назад
Если б не подключал,то ничего на дисплее не было бы видно
Why you should STOP using these…
Кирилл Иванов Просветленный (31948) Александр Верхотуров, значит БП не выдаёт нужный ток по линии
Александр ВерхотуровПрофи (657) 11 месяцев назад
Подключал на другом компьютере более мощнее БП и тот же результат
Кирилл Иванов Просветленный (31948) Александр Верхотуров, тогда, судя по всему, какая то трабла с видяхой
питание дополнительное к карте подключить надо
Подключи провод питания к видеокарте
Не повредил видюху? Ну и проверь питание для видюхи
блок питания слаб для видюхи
тучинИскусственный Интеллект (174655) 11 месяцев назад
потому что ещё идёт на винты и другое оборудование
Александр ВерхотуровПрофи (657) 11 месяцев назад
Подключал мощнее тоже самое
тучинИскусственный Интеллект (174655) 11 месяцев назад
проверь на другой мамке-и поставь одну плашку памяти для проверки-меняй слоты-выявишь причину карта-иать или память
Пожалуйста, выключите питание и подключите кабель питания pcie для этой видеокарты.
Александр ВерхотуровПрофи (657) 11 месяцев назад
А если он уже подключен
How Many PCIe Cables Do I Need? (Power Cables Explained)
PCIe components need to be powered, just like any other component on the motherboard. Usually, their power for smaller and weaker cards comes from the PCIe slot itself. However, some features, particularly the graphics cards, need much more power than your average add-in cards, like network adapters, SATA expansion or video capture cards, etc.
As such, you need to calculate how many PCIe cables you need before purchasing the correct power supply unit. PCIe power cables do not come packaged with graphics cards. Instead, they come packaged with power supply units.
Often you will hear complaints regarding graphics cards not working or not even initializing. This is usually a power-related issue.
You also often hear people ask if all the pins on the graphics cards need to be connected. The answer to this question is a resounding YES! It would need all the pins connected for the graphics card to work.
Suppose your graphics card has 2 x 8 PIN requirements. Then, you must provide it with 2 x 8 Pin PCIe cables from the Power Supply Unit.
Let us explore this topic a bit further below.
TABLE OF CONTENTS
How Many PCIe Cables Do I Need?
What are PCIe cables? PCIe cables are separate power cables from the Power Supply Unit. They are used by demanding graphics cards.
The number of PCIe cables you need primarily depends on the type and amount of installed graphics cards.
For instance, some graphics cards, like the NVIDIA GT 710, do not require a PCIe cable. This weak graphics card receives its power supply from the PCIe slot itself.
Starting from mid to high and extreme range, you may find cards that need as low as a single six-pin PCIe cable to 3 x 8-pin lines on the likes of NVIDIA RTX 3090.
If you have two NVIDIA RTX NVIDIA 3090 installed, you will need 6 x 8-pin cables.
The rest of the standard expansion cards, like a video capture, network adapter, sound card, USB hub, etc., do not require a PCIe cable.
- What are PCIe Cables Used For?
- How many SATA Cables Do I Need?
Visual Guide for PCIe Cables and Connectors

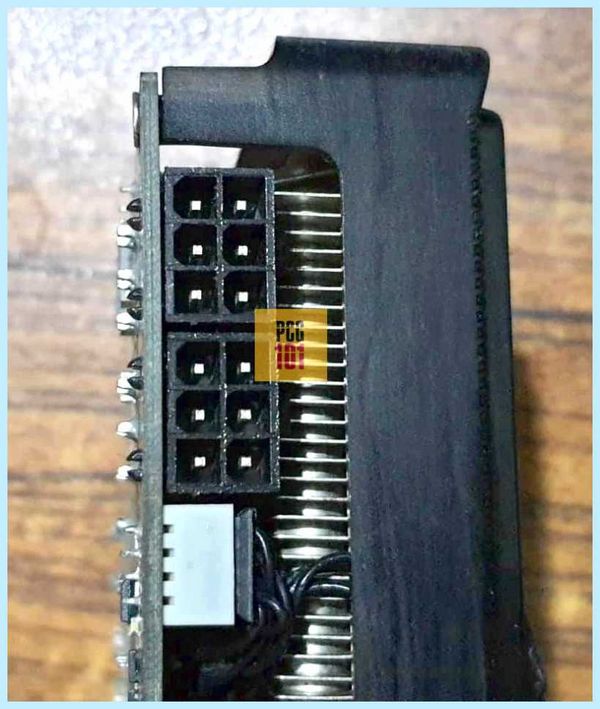

The graphics card above requires 2 x 6 pins.

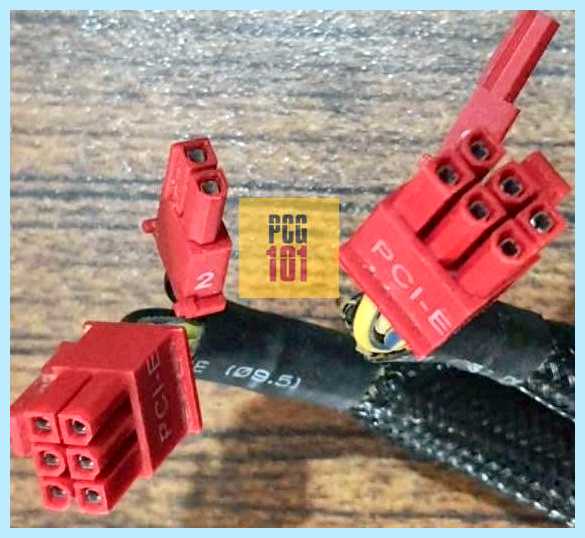

However, when inspecting my power supply, I see that it has 2 x 6+2 PCIe Cable connectors:
A 6+2 Pin PCIe cable has a single sizeable 6-pin connector and an additional 2-pin split if you need more power. A 6+2 pin cable can power an 8-pin slot on a graphics card.
DON’T Do this with your GPU!
However, my graphics card does not have a dedicated slot for an 8-pin cable. Instead, it requires two separate 6-pin PCIe cables. Hence the additional two pins will be useless in this case and will not be utilized.
Here you can see that both PCIe cables available to me from the power supply are connected to the graphics card. However, both lines have two pins not utilized.
You have to have all the pins ON THE GRAPHICS CARD plugged in.
- Do Graphics Cards Come with Cables?
- Can PCIe x8 Card Fit in X16 Slot?
What Uses PCIe Cables?
As mentioned, the most critical expansion card that uses PCIe power cables is the graphics card because many mid to high-range graphics cards draw far more power than the 75W provided by the PCIe X16 slot.
PCIe Power Cables and Connector Types
Different PCIe power cable connectors differ in how much power they can supply to the card.
The number of PCIe cables and the type of connector you need would depend entirely upon the graphics card you install.
Knowing how many PCIe cables you need with the graphics card is pretty straightforward. You will need to look at the Power Inputs Connectors physically or through the spec sheet of the card for this.
As shown above, ASUS ROG Strix RTX3090 Spec Sheet tells you how many power connectors, aka PCIe cables, you will need. In this, you will need three 8-pin PCIe cables.
6-Pin Connector
The 6-Pin connector can provide up to 75 watts of power.
This is the most common connector used by many low to mid-range cards. So if your graphics card has power requirements of anywhere greater than 75 watts to 150 Watts max, you will likely need one 6-pin PCIe cable.
For graphics that consume 150 watts of power, 75 watts will come from the PCIe x16 slot and another 75 from the 6-pin cable.

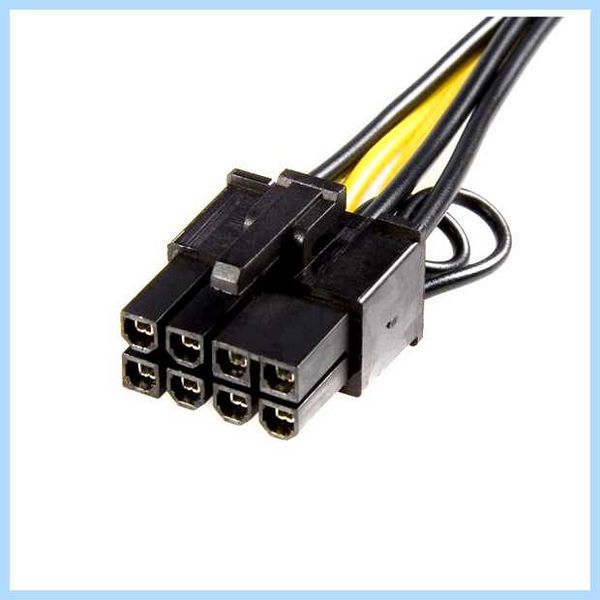

8-Pin Connector
The 8-Pin connector is typically found on cards with high power requirements. It can supply up to 150W from the 12V rail on the PSU to the graphics card.
With eight pins, you can run more intensive cards that draw more power from the system.
The 8-pin cable comes in two flavors. You can get one that has a single 8-pin connector in one terminal. The other comes as a 6-pin module with an extra 2-pin attachment. This one is more modular and can be used on both 8-pin and 6-pin cards (as seen in the guide above).

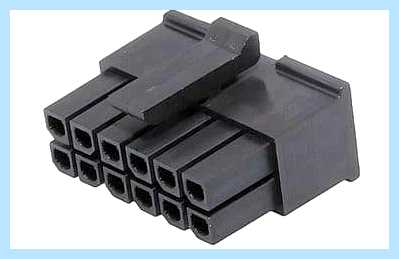

12-Pin Connector
This is used by some of the newer cards, like the lineup from NVIDIA’s RTX 3000 series. These may need an adapter since many PSUs lack the 12-pin output connector.
Each cable with 12 pin connector can provide from 500-600 watts of power depending upon the wire gauge of the line.
Pigtail PCIe Cables
A PCIe pigtail connector is a split cable that connects to the power supply unit on one end and then separates into two equal connectors.
For instance, the cable above is an 8-pin pigtail cable. It connects one end to an 8-pin output connector on the power supply unit and then separates into 2 x 8 pin connects on the other side.
With this cable, you can power a single graphics card with a 2 x 8-pin connector or two graphics cards with a single 8-pin connector.
Many gamers and enthusiasts debate whether separate cables should be used instead of pigtail cables for powering graphics cards.
Many hardcore enthusiasts believe that separate cables should be the way to go. However, others have proven, as shown in the analysis below, that pigtail cables have a minimal impact on performance.
