Ну вообще вот. отыскал мамку (ASrock M3A UCC) под него и разлочил. Был феном 2х2 стал феном 2х4 max tdp 159w

Обзор и исследование разгонного потенциала процессора AMD Phenom II X4 960T

AMD Phenom II X4 960T — разблокировка, исследование частотного потенциала ядер, КП, памяти и HTT, разгон с внедрением водянистого азота.

9 марта 2012, пятница 00:00
S_A_V для раздела Лаборатория

Странички материала

Вступление, свойства, упаковка и внешний облик, тестовый щит и ПО, попытка включения заблокированных ядер

3070 Gigabyte Gaming за 50 тр с началом
Много 4080 от 100тр — цены в рублях не вырастают
3080 за 70 тр — цены опять пошли вниз
3060 дешевле 30тр стоимость — как при курсе 68
4070 Ti Gigabyte Gaming дешевле хоть какой другой

Оглавление

• Вступление
• Вступление
• Свойства
• Упаковка и внешний облик
• Тестовый щит и ПО
• Попытка включения заблокированных ядер
• Разгон на воздушном охлаждении и температурный режим
• Разгон встроенного контроллера памяти (CPU_NB)
• Разгон памяти
• Разгон по частоте шины (HTT)
• Разгон с внедрением водянистого азота
• Заключение

Вступление

Возможность разблокировки отключенных ядер у микропроцессоров AMD поколения K10 известна уже в протяжении пары лет, и сейчас пользоваться ей позволяют очень многие материнские платы. Такая возможность есть у Phenom II X2 (Callisto), Phenom II X3 (Heka), Athlon II X3 (Rana) и Sempron 1xx (Sargas), которые, на самом деле, являются отбраковкой Phenom II X4 (Deneb), Athlon II X4 (Propus) и Athlon II X2 (Regor).

реклама

Не считая вышеперечисленных, есть модели Phenom II X4 на ядре Zosma, приобретенные методом отключения 2-ух ядер у Phenom II X6 на ядре Thuban. 1-ые упоминания о их появились еще два года вспять, но длительное время микропроцессоры на ядре Zosma можно было приобрести или в составе готовых систем, или через аукционы. Летом прошедшего года коробочный вариант Phenom II X4 960T BE появился в продаже в Стране восходящего солнца, а в Рф они стали доступны исключительно в начале 2012 года.

Кроме лотереи с ядрами, Phenom II X4 960T BE отличается от других четырехъядерных решений поддержкой технологии AMD Turbo Core, о чем гласит суффикс «T» в заглавии продукта. Необходимо отметить и несколько наилучший потенциал по разгону памяти у ядра Zosma (Thuban), ежели у ядра Deneb. При всем этом Phenom II X4 960T BE приблизительно на $50 дешевле, чем Phenom II X6 1090T BE. Другими словами в случае выигрыша в лотерею вы получите маленькую экономию, а в случае беды – только ядро Thuban с его разгонным потенциалом и технологию AMD Turbo Core.

Для исходного тестирования, направленного на разблокировку ядер, были взяты два экземпляра Phenom II X4 960T BE, из которых в предстоящем был избран наилучший для проверки частотного потенциала, как на воздушном охлаждении, так и с внедрением водянистого азота.

Характеристики

советы
16 видов 4070 Ti в Ситилинке — от 80 тр
S23 Ultra — цены нехило пошли вниз
-7% на ASUS 3050 = 28 тр
13900K в Регарде по Старенькому курсу 62
Компы от 10 тр в Ситилинке
Ищем PHP-программиста для апгрейда конфы
3060 Ti Gigabyte за 40 тр в Регарде
13700K дешевле 40 тр в Регарде
Вакансия: Создатель новостей широкого профиля
3070 Gigabyte за 50 тр — нужно брать
15 видов 4090 в Ситилинке по норм ценам
13600K дешевле 30 тр в Регарде

Спецификации микропроцессора Phenom II X4 960T BE и близких к нему моделей Phenom II X6 1075T и Phenom II X6 1090T перечислены в таблице:

Производитель	AMD	AMD	AMD
Модель	Phenom II X4 960T BE	Phenom II X6 1075T	Phenom II X6 1090T BE
Part number (BOX)	HD96ZTWFGRBOX	HDT75TFBGRBOX	HDT90ZFBGRBOX
Part number (OEM)	HD96ZTWFK4DGR	HDT75TFBK6DGR	HDT90ZFBK6DGR
Процессорный разъём	Socket AM2+/AM3	Socket AM2+/AM3	Socket AM2+/AM3
Микроархитектура	AMD K10	AMD K10	AMD K10
Ядро	Zosma	Thuban	Thuban
Степпинг ядра	E0	E0	E0
Количество физических ядер	6 (2 заблокированы)	6	6
Энергопотребление, Ватт	95	125	125
Частота, МГц	3000	3000	3200
Множитель	15	15	16
Внутренняя шина	Hyper Transport 3.x	Hyper Transport 3.x	Hyper Transport 3.x
Кэш L1, Кбайт (данные + аннотации)	4 x (64+64)	4 x (64+64)	4 x (64+64)
Кэш L2, Кбайт	4 x 512	6 x 512	6 x 512
Кэш L3, Кбайт	6144	6144	6144
Контроллер памяти	двухканальный DDR2/DDR3	двухканальный DDR2/DDR3	двухканальный DDR2/DDR3
Поддержка AMD Turbo Core	Есть	Есть	Есть
Техпроцесс, нм	45 (SOI)	45 (SOI)	45 (SOI)
Стоимость, USD *	119.99	173.99	169.90
Стоимость, руб. **	3600	5100	6000

* Данные о ценах взяты с официального веб-сайта производителя и приведены на микропроцессоры в варианте поставки PIB (Processor-in-a-box) без учета доставки.
** Приведены цены в рублях, за которые данные микропроцессоры в варианте поставки OEM можно было приобрести в русской рознице (животрепещущие на момент проведения тестирования).

Упаковка и внешний вид

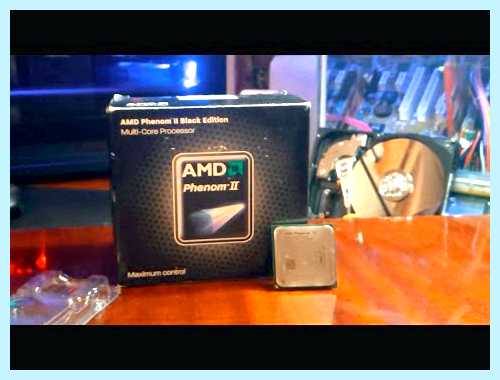

Оба микропроцессора были куплены в варианте поставки OEM в обыкновенном розничном магазине. В том же месте был и коробочный вариант, который стоил приблизительно на 400 рублей дороже. На BOX версию давалась 3-х летняя гарантия, а на OEM – только один год.

Неудачная разлочка Phenom II X2 550BE на Gigabyte MA770T-UD3P.

Фото материнской платы Gigabyte MA770T-UD3P

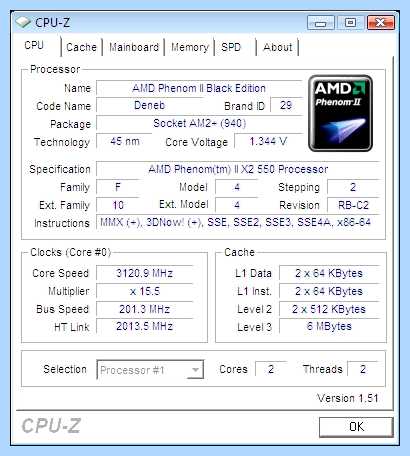

Материнская плата Gigabyte MA770T-UD3P и микропроцессор Phenom II X2 550BE оказались в моих руках не случаем. Имея таковой набор компонент ставилась задачка по разблокировке отключенных ядер в процессоре по средствам использования материнской платы способной осуществить подобную манипуляцию. В связи с тем, что в моей домашней тестовой системе используется процессор Core i7, поддерживающий исключительно DDR3 память, было решено поискать материнскую плату Socket АМ3, другими словами с поддержкой DDR3, чтобы максимально унифицировать обе системы и не заниматься поисками памяти стандарта DDR2 если-бы решил взять матплату под АМ2+. Но одновременно с этим материнская плата не должна была быть слишком дорогой — до 100$, чтобы не раздувать бюджет. Всё вместе это говорило о том, что я был должен искать плату бюджетной категории на чипсете AMD, которым оказался — AMD770. Чипсеты NVIDIA просто не рассматривались, потому что на то время не было сведений о удачной разлочке на них процессоров Phenom II X2/X3.

Но наличие материнской платы на основе чипсета производства AMD не означает то, что отключенные ядра в процессоре Phenom IIX2 550BE могут быть активированы. Все дело в южном мосте материнской платы наделенном функцией — Advanced Clock Calibration (ACC). Впервые АСС появилась в SB750 и по задумке её активация должна была весьма существенно увеличить разгонный потенциал 65 нм процессоров AMD Phenom. Самое важное, что данная «улучшайка» работала. Например, активация данной функции помогла мне на 200 МГц, с 3.0 до 3.2 ГГц, поднять разгонный потенциал процессора Phenom 9850BE. Только вот производители системных плат не слишком озаботились внедрением в свои продукты SB750 со всеми его вкусностями. Даже сейчас, через год после анонса, не все производители позаботились о внедрении SB750 в ТОП-овые продукты на основе чипсетов серии AMD790. Что уж говорить о бюджетном сегменте, где все говорит о экономии. Предыдущая версией южного моста производства AMD SB700 великолепно справляется со своими обязанностями, поэтому SB750 здесь встретить удается редко.

Однако, с выпуском процессоров с разьемом АМ3 поддерживающих DDR3 память, немного обновилась и линейка компонентов для чипсетов AMD. Новых северных мостов замечено не было, а вот выбор среди южных вырос. На арене появился SB710, который был копией SB750, но без возможности создавать RAID массивы. Самое главное — функция АСС в нем была сохранена. Именно это и решило выбор материнской платы. После рассмотрения всех предложений для проведения тестов была выбрана материнская плата Gigabyte MA770T-UD3P, основанная на чипсете AMD770 с южным мостом SB710, которая идеально вписывалась в мои требования — стоимость до 100$ (мне обошлась в 90$), поддержка DDR3-1066/1333/1600, возможность разблокировки выключенных ядер.

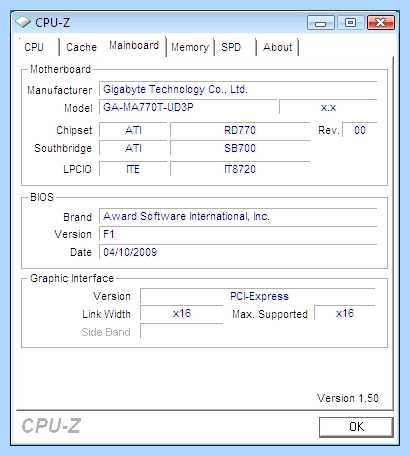

Материнская плата Gigabyte MA770T-UD3P шла с установленной версией BIOS F1 от 10 апреля 2009 года.

Первая попытка разблокирования ядер оказалась неудачной. Установив в BIOS в разделе Advanced Clock Calibration значение Hybrid, напротив пункта EC Firmware Selection, я активировал ACC (значение Auto). После этого система проведя необходимые процедуры и была перезагружена. Перезапустившись и применив программу CPU-Z я посмотрел активировались ли ядра. Ответ оказался отрицательным и количество активных ядер продолжало быть равным двум.

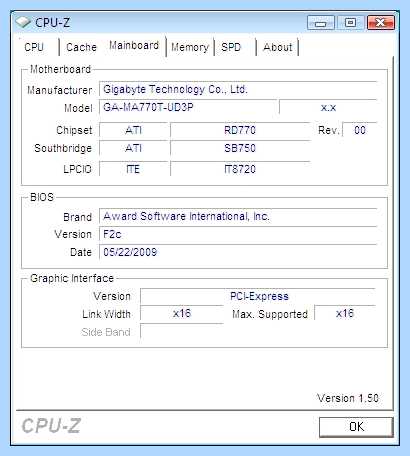

Неудача, но ведь к тому времени на сайте производителя была уже версия BIOS F2c от 22 мая 2009 года.

Как ни прискорбно, да и на ней попытка активировать нерабочие ядра также не удалась. Ситуацию не исправила и официальная версия BIOS F2 от 24 июня 2009 года.

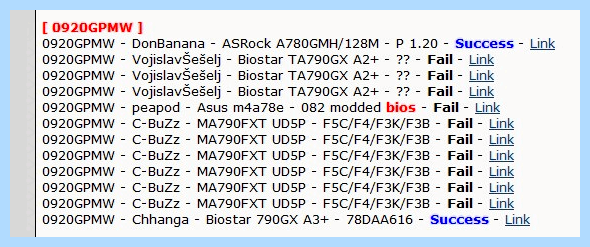

Покопавшись на форуме сайта www.xtremesystems.org я нашол одну очень интересную тему в какой ведется статистика разблокировки процессоров Phenom II X2 550BE. Как вы видите для разблокировки самая неудачная неделя это 20-ая, в какой похвастаться удачной разлочкой могут лишь 2 человека из 12-ти. Причем эти два удачных случая были внесены в статистику совсем недавно. Месяц назад все результаты для процессоров этой недели производства были отрицательными. Решив посмотреть какая неделя производства у моего процессора, который в попыхах я даже не успел сфотографировать, к своему сожалению выяснил, что процессор относится как-раз к самой не разлочиваемой неделе — двадцатой.

Да. С разлочкой процессора не повезло, но ведь я его еще не разгонял. Я вправе был ожидать хорошего результаты, потому что исходя из статистики 45 нм процессоры AMD, если и не могут порить 4 ГГц рубеж на воздухе, то в плотную к нему подбираются. Но меня и здесь ожидал крайне неприятнй сюрприз. При напряжении питания 1.45В процессору оказалось по силам пройти тест LinPack только на частоте 3.625 ГГц.

Разблокировка четвертого ядра на процессоре Phenom x3 720

На этом, не самом радостном событии, тесты процессора были прекращены.

Эксперимент закончился неудачей. Достаточно интересная возможность по разблокированию ядер процессора AMD Phenom X2 была похоронена самим процессором. Можно было-бы конечно взять со склада очередной экземпляр другой недели выпуска, но таковых не нашлось. Все 15 процессоров, включая мой, были 20-ой недели. Опросив своих знакомых в других компьютерных фирмах я не решил эту проблему. Либо у них на складе процессоров AMD не было вовсе, либо Phenom II X2 550BE присутствовал в одном экземпляре для галочки, но той-же 20-ой недели.

С идеей разблокировки ядер в процессоре Phenom II X2 550BE я не прощаюсь, но вероятность того что вернусь к ней снова перед надвигающейся бурей спровоцированной анонсом процессоров Core i5/i7 Lynnfield тает быстрее чем в жару эскимо на палочке.

Процессор Phenom II X2 550BE для тестов предоставлен компанией ORDI.

Gljukats, ака Dmitri Spirihhin

Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.

Phenom II x2 550 разблокировка

Подскажите пожалуйста можно ли разблокировать данный процессор до 3х 4х ядерного? Биос сбросил на дефолт не помогло. В биос показывает только два ядра, второе можно отключить. Вот пара скринов с CPU-Z.

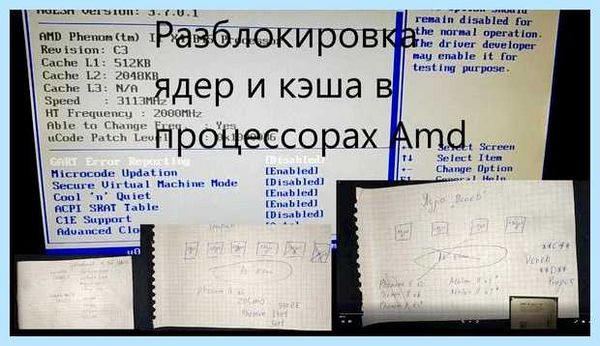

Как разблокировать ядра в процессоре AMD

94731 / 64177 / 26122
Регистрация: 12 Апреля 2006
Сообщений: 116,782
Ответы с готовыми решениями:

Разблокировка ядер Phenom x2 550 be
Попытался разблокировать 2 ядра у penom 550 x2 be Когда поставил значение Advenced Clock.

Разгон и разблокировка ядер на процессоре PhenomII 550
Всем привет. Недавно обзавелся данной конфигурацией 1.AMD Phenom II x2 550 2.ASUS M4A78 PRO.

Разблокировка Phenom II X2 555
Здравствуйте. Имеется процессор Phenom II X2 555, материнская плата Asus M4A87TD-USB3 с новым bios.

AMD Phenom II x2 550
Всем привет! Купил мать ASUS M5A99X EVO. Поддерживает данная железка 4 x DIMM, Max. 32GB, DDR3.

2353 / 1771 / 212
Регистрация: 7 Января 2011
Сообщений: 10,342

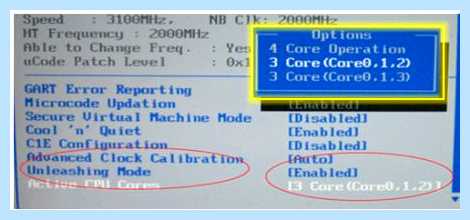

В биосе что то должно быть типа Unlock cores. Там поставьте Enabled.
Регистрация: 19 Июля 2014
Сообщений: 438
Записей в блоге: 22
Это и не ответ, и не подсказка. .
zewer
что то должно быть типа

может конкретные есть какие-то указания? Тока без обид . Есть конкретная плата и конкретный проц может, кто уже сталкивался с таким.

3094 / 1593 / 196
Регистрация: 28 Октября 2011
Сообщений: 5,870
Записей в блоге: 6
Ekzotik
Это и не ответ

Какой вопрос такой и ответ.
В разных версиях биоса, эта настройка может называться по разному. Биос зависим от своей версии и системной платы, а вы ее указали? Смотрите в руководстве на системную плату раздел о биосе и ищите там возможность разблокировки ядер.

Ekzotik
Есть конкретная плата и конкретный проц

Это какая-то сферическая в вакууме системная плата или может у нее есть название?

Ekzotik
кто уже сталкивался с таким

Пробовали искать по форуму или в инете?

Ekzotik
Тока без обид
Вы тоже без обид, ладно.
Регистрация: 19 Июля 2014
Сообщений: 438
Записей в блоге: 22

Без обид . я и спрашиваю не про разные, версия биос тоже прописана. скрины то я зачем выкладывал, пробовал искать по форуму и в инете, фигня какая-то, разблокировка возможна ядро Calisto основано на ядре Deneb посути 4 ядра, нужно как-то докопаться до заблокированных 2х. Еслиб знал, не задавал бы глупых вопросов(это я про себя).

3094 / 1593 / 196
Регистрация: 28 Октября 2011
Сообщений: 5,870
Записей в блоге: 6

Посмотрите в этой статье раздел Активация заблокированных ядер. http://ru.gecid.com/cpu/amd_phenom_ii_x2_550/
Возможно она поможет.

2353 / 1771 / 212
Регистрация: 7 Января 2011
Сообщений: 10,342
вбил в гугле
m5a99fx pro r2.0 разблокировка ядер
и первая строчка что на вашей материнка отсуствует поле разблокировки ядер.
Регистрация: 19 Июля 2014
Сообщений: 438
Записей в блоге: 22

Понял — на этой материнке мне ничего не светит с этим процом, 2 ядра максимум. Будем обратно ставить fx8350. Однако парадокс. вин 7×64 на феноме стала загружаться быстрее чем на fxe Всем спасибо за помощь в вопросе.

6792 / 4579 / 197
Регистрация: 29 Августа 2011
Сообщений: 36,105
Записей в блоге: 1
Ekzotik
Будем обратно ставить fx8350.
о до чего дошёл прогресс 8 ядерники меняют на двух ядерники и разблокируют ядра
@ InsomniaNsk

Меню пользователя @ InsomniaNsk

Регистрация: 18 Сентября 2015
Сообщений: 56

Phenom II x2 550 каким он становится после разблокировки не все 125w?т.е у меня матьплата только 95w процы потдерживает.

Добавлено через 45 секунд

zewer
разблокировки ядер

Phenom II x2 550 каким он становится после разблокировки не все 125w?т.е у меня матьплата только 95w процы потдерживает.

2353 / 1771 / 212
Регистрация: 7 Января 2011
Сообщений: 10,342
становиться B50, вроде 125 Вт
Регистрация: 18 Сентября 2015
Сообщений: 56
zewer
вроде 125 Вт
. над точность..
Регистрация: 19 Июля 2014
Сообщений: 438
Записей в блоге: 22

Ну вообщем вот. нашел мамку (ASrock M3A UCC) под него и разлочил. Был феном 2х2 стал феном 2х4 max tdp 159w

Нарушитель
1795 / 1415 / 214
Регистрация: 3 Мая 2015
Сообщений: 7,486
Ekzotik, везёт))
Форумчанин
5955 / 4190 / 405
Регистрация: 28 Декабря 2013
Сообщений: 24,134
Ekzotik, нук тестик нам запили с мониторингом температур
Регистрация: 19 Июля 2014
Сообщений: 438
Записей в блоге: 22

Ну, потому что кулер стоит обычная алюмишка 7*7*3 см и вентилятор на 80мм делать какие то тесты температуры не вижу смысла. Понятно что температура будет высокая, собственно он не для этого и разлочивался, чтоб температуры мерить.
Ну да ладно, в вин 7х64 по показаниям (Монитора производительности) программы Advanced SystemCare Pro 8.3.0.807 температура процессора при загрузке от 1 до 10% в пределах 44 — 45гр. по цельсию при загрузке (выше даже не пытается дрыгаться) от 1 до 70% 68 — 70гр. (комнатная температура около 30гр. по цельсию, очень жарко) Ну и собственно кулер не предназначен уже для столь производительного проца, требуется что то типа ICE Hammer 4500 или что то подобное.
Говорю это так как у меня уже былл ФЕНОМ не разлоченный а нормальный, собственно на него ICE Hammer 4500 и брался, затем переехал на FX 8350 где трудится и до настоящего времени.
