Pwr Fan на материнской плате что это

Что такое контакты PWR_FAN и что к ним необходимо подключить? Сейчас мы тщательно для вас все поведаем.

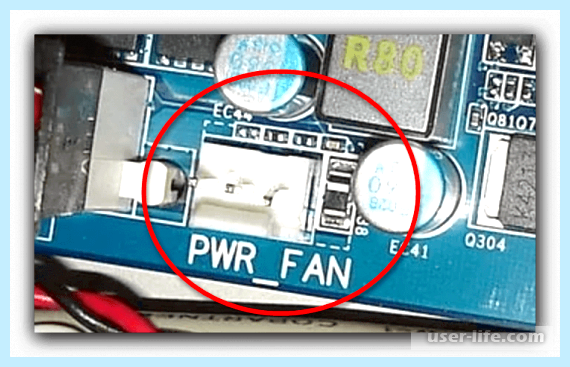

Контакты такового типа вы сможете повстречать фактически на хоть какой материнской плате. Разъем будет смотреться приблизительно так:

Для начала стоит поведать, что «PWR» расшифровывается как Power(в нашем случае это значит питание). «FAN» понимается, как «Вентилятор». Если сравнить эти два слова, то можно прийти к выводу, что этот разъем отвечает за подключения вентилятора блока питания. В неких блоках питания находится выделенные вентилятор, который можно подключить к материнской плате. Это необходимо для регулировки скорости.

Если выделенный вентилятор отсутствует, то к контактам PWR_FAN можно подключить дополнительный корпусный кулер. Для массивных компов очень принципиальна не плохая охлаждающая система. Из-за высокопроизводительных графических адаптеров и микропроцессоров аппаратное обеспечение начинает очень греться.

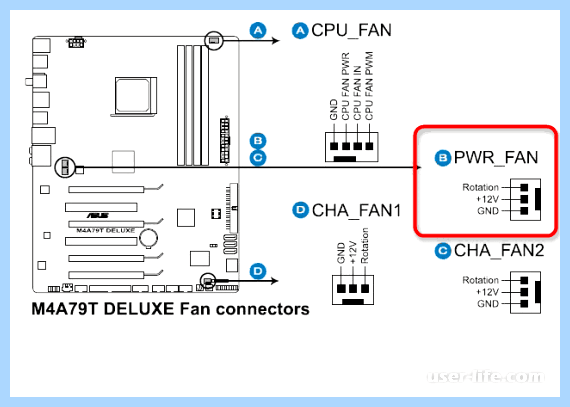

Разъем PWR_FAN состоит из 3 точек: подачи питания, земли и контакта управляющего датчика.

Стоит увидеть, что отсутствует 4-ая точка входа, которая отвечает за управление скоростью вращения. По этой причине не получится регулировать скорость вращения вентиляторов. Новые модели кулеров решили эту делему благодаря дополнительным подключениям.

3 Pin Vs 4 Pin Fan| Sort Out the Entire Gist!

Подача питания просит к для себя особенного внимания. В неких моделях на этот контакт подается 12V, но время от времени может быть и 5V. Чем больше энергии, тем больше интенсивность вращения кулеров. С первого взора может показаться, что завышенная скорость положительно скажется на охлаждении устройства, но в таком темпе вентиляторы износятся еще резвее.

Необходимо отметить, что к PWR_FAN нельзя подключать кулер от микропроцессора, потому что операционная система не сумеет управлять данным вентилятором, что может привести к поломке.

Сейчас мы узнали, что такое контакты PWR_FAN на материнской плате и для каких целей они нужны. Возлагаем надежды, для вас посодействовала наша статья.

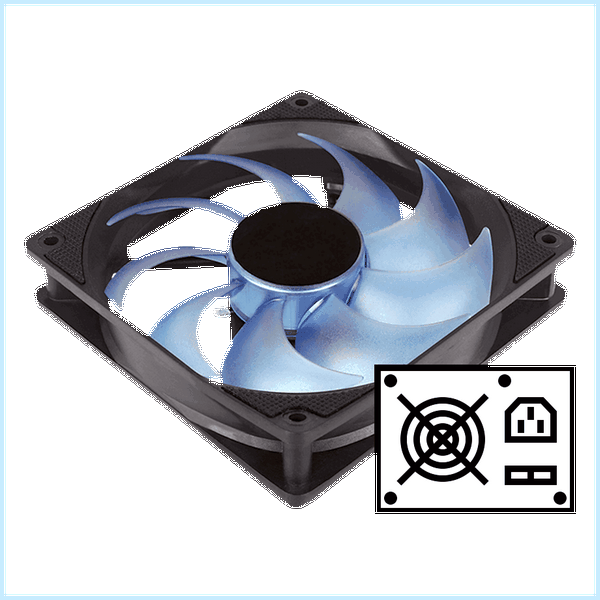

Подключение кулера к блоку питания

Главные электрические составляющие на платах, такие как микропроцессоры и модули памяти, выделяют огромное количество тепла при работе. После превышения некого температурного порога их эффективность резко падает, что проявляется в виде зависаний, возникновении зрительных реликвий и увеличении длительности загрузок. По этой причине чипы требуется охлаждать с помощью радиаторов и кулеров.

Подключение кулера к питанию

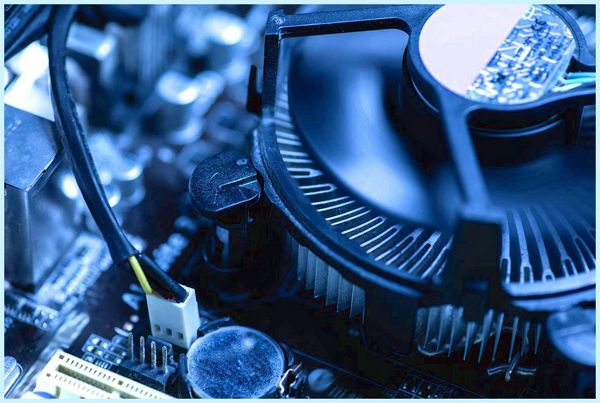

Вентилятор может быть подключён к разъёмам на материнской плате, видеоадаптере либо к самому блоку питания. Основную трудность в решении данной задачки представляет так именуемая распиновка, т. е. распознавание контактов электрической схемы. В текущее время широко распространены кулеры с тремя и четырьмя пинами подключения.

Порядок подключения

Запитывание кулера осуществляется простым соединением контактов и, обычно, не вызывает никаких трудностей. Для охлаждения центрального процессора и видеоадаптера предусмотрены отдельные выходы на платах.

В некоторых случаях все же бывает необходимо подключиться непосредственно к блоку питания:

Выключаем компьютер и вынимаем шнур питания из розетки.
Отвинчиваем болты на задней стенке системного блока и снимаем левую крышку.

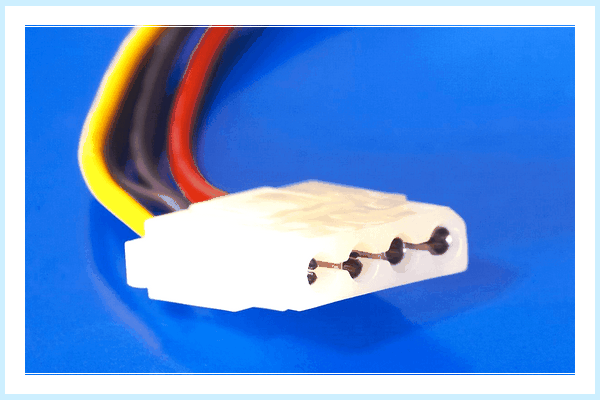

Находим свободный разъём 4-хконтактный разъём Molex. К нему мы будем присоединять кулер.

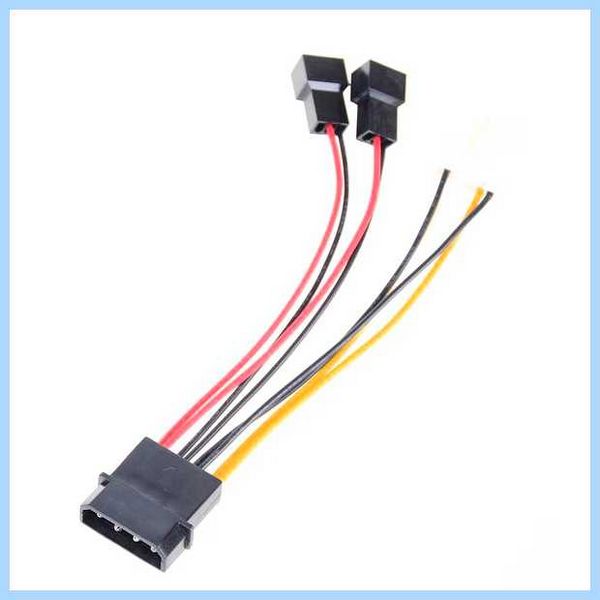

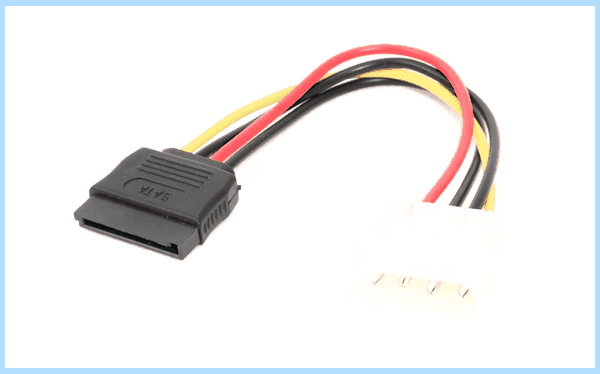

Ещё понадобится какой-нибудь переходник с парным соединением, например, Molex-SATA.

После чего необходимо определить, какое напряжение мы подадим для питания пропеллера: 12 В или 7 В. Большее значение обеспечит высокую скорость вращения вентилятора, а меньшее пригодится, если приоритетом является малый уровень шума.

Провода имеют цветовую маркировку. Чёрный – это «земля», обозначение совпадает на кулерах 3 и 4-pin, также на кабеле типа Molex. Для кулеров 3-pin характерны следующие 2 цветовые схемы: Вариант 1:

Цвет	Напряжение
Жёлтый	12 В
Зелёный	7 В
Чёрный	0

Вариант 2:

Цвет	Напряжение
Красный	12 В
Жёлтый	7 В
Чёрный	0

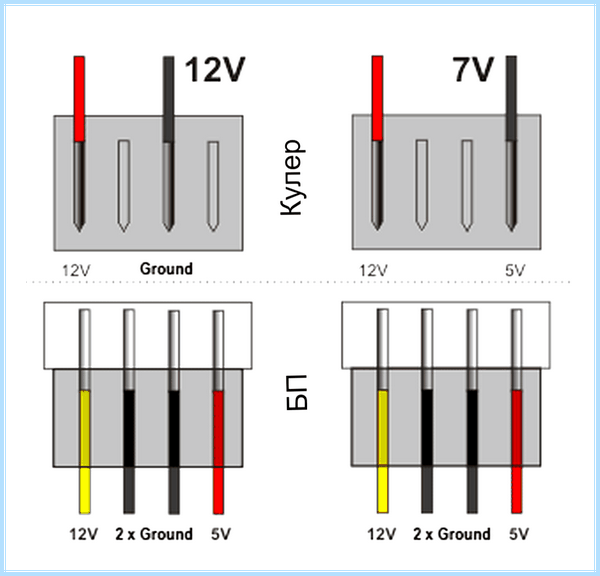

У вентиляторов с четырьмя рабочими контактами провода окрашены как в Варианте 1, но добавлен синий, который служит для программной регуляции скорости. Контакты с напряжением +7 В при стандартном способе соединения подключаются к ножке тахометра на материнской плате, при прямой запитке от БП они не понадобятся, как и синий контакт.

Читайте также: Распиновка 3-Pin/4-pin вентилятора

Далее аккуратно вынимаем штыри из переходника Molex-SATA и припаиваем какой-то из них к чёрному проводу кулера, а второй к +12 В. Зоны спайки обматываем изолентой и собираем разъём, выставляя контакты на правильные позиции.

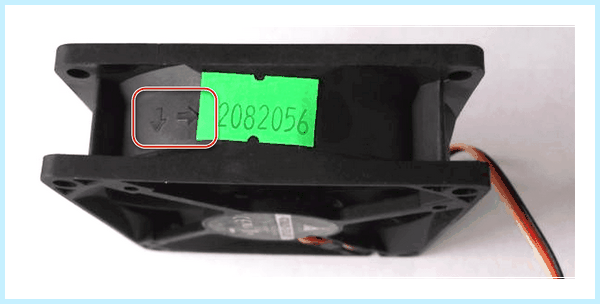

Устанавливаем пропеллер и фиксируем его при помощи болтов, стяжек или клея. Направление вращения лопастей и движения воздушного потока можно узнать по стрелкам сбоку.

Подключаем системный блок и проверяем работу вентилятора. Если всё функционирует как следует, возвращаем крышку на место.

Снижение числа оборотов кулера

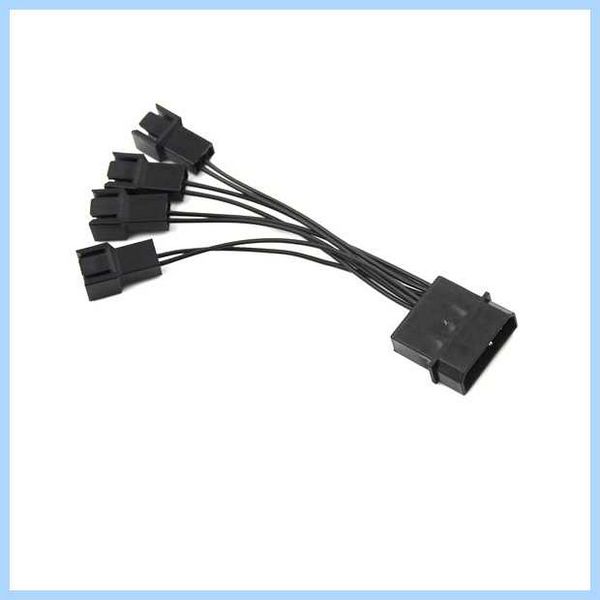

Во время монтажа также решается задача регулировки количества оборотов в единицу времени. При обычном подключении к блоку питания через интерфейс Molex или другое аналогичное устройство всегда будет работать на максимальных скоростях. Эффективно, но шумно. Поэтому иногда кулеры и присоединяют к напряжению в 7 В.

Существует альтернативный способ уменьшить скорость вращения. Для этого в цепь требуется добавить один-два элемента, обеспечивающих дополнительное сопротивление, кремниевые диоды или резисторы. Не забываем об изоляции стыков.

В плане простоты и гибкости настройки идеальнее всего подключать кулер не к БП, а разъёмам на материнской плате: CPU_FAN, PWR_FAN, SYS_FAN, CHA_FAN. В таком случае станет доступна регулировка с помощью специального софта.

Добавление дополнительного вентилятора поможет немного снизить температуру внутри системного блока, что пригодится, например, при оверклокинге. А правильный редизайн корпуса сделает компьютер более мощным с виду.

Motherboard Fan Connectors: What They Are and How They Work

Matthew S. Smith has been writing about consumer tech since 2007. Formerly the Lead Editor at Digital Trends, he’s also written for PC Mag, TechHive, and others.

Updated on November 15, 2021
Reviewed by

Chris Selph is a CompTIA-certified technology and vocational IT teacher. He also serves as network & server administrator and performs computer maintenance and repair for numerous clients.

The Quick Guide to Webcams
Keyboards & Mice
Monitors
Cards
HDD & SSD
Printers & Scanners
Raspberry Pi

Motherboard fan connectors provide fans the small amounts of power they need to keep spinning and, in some cases, offer user control of fan speed. Here’s everything you need to know about motherboard fan connectors.

What Is a Motherboard Fan Connector?

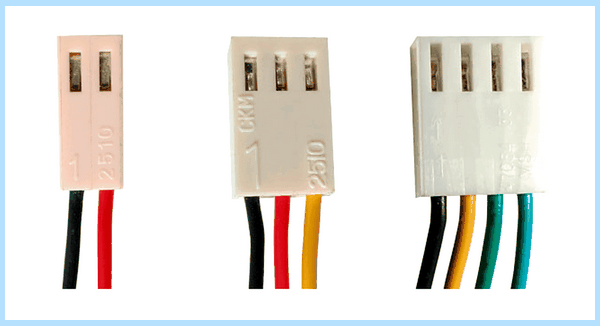

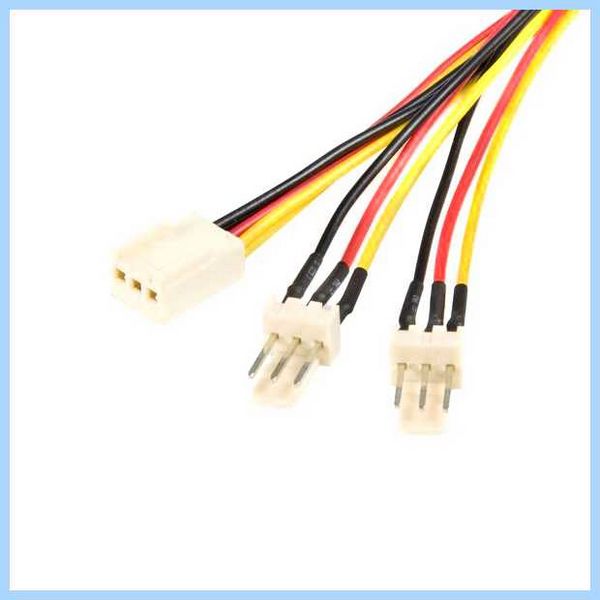

A motherboard fan connector is a small three or four-pin connector located on the motherboard. The fan will have one set of cables (bundled together) that will connect into the connector on the motherboard.

The motherboard fan connector is a Molex KK connector. It’s part of a family of computer power connections engineered by the Molex Connector Company, which also created other internal computer power connectors like the larger 4-pin Molex used by older hard drivers and the motherboard power connector.

Today, the Molex name is rarely used. Motherboard manuals more frequently use the terms “SYSFAN” and “CPUFAN” when referencing these connectors. SYSFAN and CPUFAN are technically the same connector, but SYSFAN is used to connect PC case fans, while CPUFAN is used for the fan attached to the CPU heat sink. If you’ve never used these connections before, don’t worry. They are easy to use and nearly impossible to connect incorrectly. The most difficult time you might have is getting your hands and fingers into the area you need to be.

How Does a Motherboard Fan Connector Work?

Power delivery is a motherboard fan connector’s job.

A three-pin motherboard fan connector usually has black, red, and yellow wires on the PC fan’s side, but those colors can vary depending on the manufacturer and sometimes even the model. The black wire is the ground, the red wire carries power, and the yellow wire provides a reading of the fan’s current speed back to the PC.

A four-pin motherboard fan connector enables a feature called Pulse Width Modulation (PWM). PWM can cycle power on and off extremely rapidly. This allows fan speed control.

If a fan is set to run at 50 percent of its maximum speed, PWM will cycle the power such that the fan only receives power half of the time. This happens too quickly to perceive, so it seems as if the fan is running at a constant 50 percent of its normal maximum speed.

The motherboard fan connector will also include a plastic guide that extends from the connector beside the pins. This fits into a notch on the PC fan’s connector. The guide ensures you can’t reverse the connector.

How Do I Connect Fans to My Motherboard?

As typical motherboard fan connector is a three or four-pin connector attached to the end of a PC fan’s wire. This is attached to the three or four-pin fan header on the motherboard.

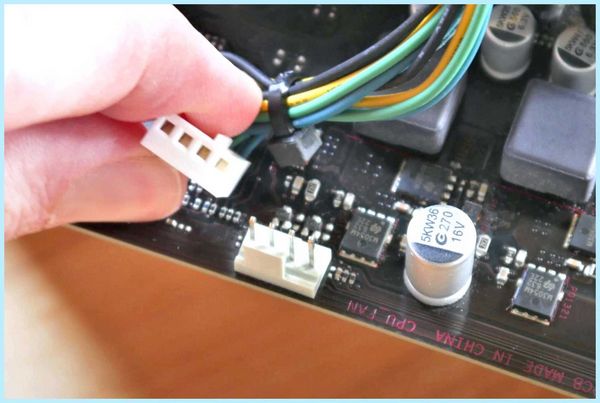

There’s no trick aside from lining up the notch on the connector with the guide on the header. Align each side, gently press the connector into the header, and then examine the connection to make sure it appears secure.
