Подключение RGB подсветок

Всем привет. Есть мама ASUS ROG STRIX B360-H Gaming, купил как год и вот добрался до подмены корпуса ну и заодно украсить все RGB. В мамы есть разъём RGB header, 2 разъёма 4 pin для кулера на проце и 4 разъёма 4 pin под кулера корпуса. Желаю поставить 6 кулеров с RGB на корпус, 1 кулер на микропроцессор, и по периметру пустить RGB ленту. И самое главное, желаю что бы все это управлялось с материнки, через Aura Sync, без всяких пультов. Знаю что RGB header нужен для подключения RGB лент, 4 кулера можно соединить через какой нибудь hub, при подключении RGB кулеров к 4 pin разъёмам на материнке, можно ли будет управлять ими через Aura Sync, либо все придётся как то подключать через RGB header. Подскажите и порекомендуйте как все это будет работать, и где и что лучше приобрести (ленту, кулера, hub для кулеров (без пульта, он без надобности) )

Ну либо хотя бы увидит ли Aura Sync, кулера подключённые через 4 pin на мамы?

Дополнен 3 года вспять
Либо просто увидит ли Aura Sync курела подключённые через 4pin на мамы
Наилучший ответ

Напишу здесь для страждущих.
Мало теории.
RGB — ленты и вентиляторы, в каких нет способности поменять цвет светодиодов раздельно. Цвет меняют все светодиоды сразу.
ARGB — A = addressable. Другими словами адресная подсветка/лента. Можно зажигать раздельно хоть какой светодиод, при этом различными цветами.

На данный момент на МП существует два разъема под подсветку:

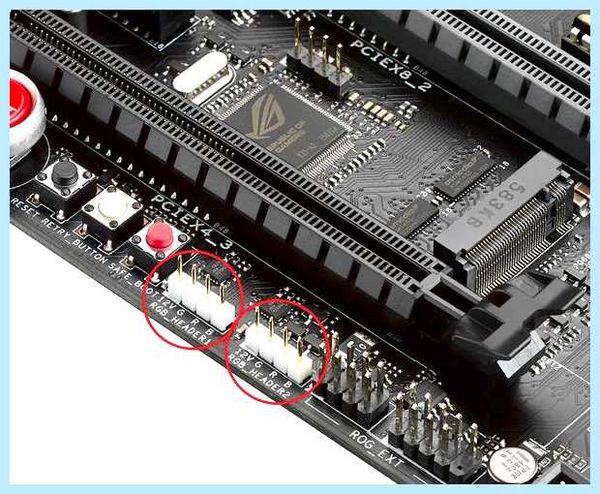

1) 4pin 12v grb, обычно именуется RGB Header. Употребляется для подключения лент и кулеров RGB (не путать с ARGB)
2) 3pin 5v. Как раз для ARGB.

Здесь и ежу понятно что меж собой впрямую сопоставимости нет. Втыкая ARGB в RGB порт (нужно попытаться) можно сжечь подсветку, а если напротив, то просто не заработает.

А сейчас касательно вопроса.
Если гнезд на МП не достаточно, а кулеров много, придется брать переходники-разветвители.
У вентилятора с подсветкой RGB есть два коннектора. 4pin либо 3pin для питания крутилки и 4pin rgb для питания подсветки. Для первого переходников много и отыскать легко.
При всем этом нужно учесть характеристики гнезд МП. Там будет написано, например, для 4pin sys_fan максимум 1А. Смотрим характеристики вентилятора по питанию и делим 1А на эту характеристику. Получаем максимальное количество вентиляторов, которые можно повесить на это гнездо. Если надо больше — берем переходник с доп питанием. Там будет отдельно подключаться molex или sata, чтоб докинуть тока.
А вот для rgb уже сложнее. Но. Никто не запрещает купить, например, набор вентиляторов, там производитель в комплект напихает разветвителей. И еще вариант подключить подсветку последовательно один коннектор в другой, а потом в МП.
С нагрузкой на порт подсветки проще, обычно порты рассчитаны на 3А, это много кулеров или около 3 метров RGB ленты. Подробнее нагуглите.

Остальные ответы

4PIN разъемы вентиляторов не созданы для подсветки
через них подается только напряжение + и -, PWM сигнал управления оборотами, и датчик оборотов, все
для подсветки отдельный разъем
читай спецификации материнской платы
подключай все в соответствующий разъем

ADoneCEDУченик (202) 2 года назад

Эй, просветленный.
Человек написал: «RGB Header». Это разъем 4pin 12v. Он не связан с питанием вентиляторов, для них есть отдельный 4pin с названием *_fan. Зря только путаешь человека.

ADDR_LED1 на материнской плате — что это такое? (Addressable LED Header)

ADDR_LED1 на материнской плате

Подключение адресной светодиодной ленты (5v).

Название разьема расшифровывается как Addressable LED Header.

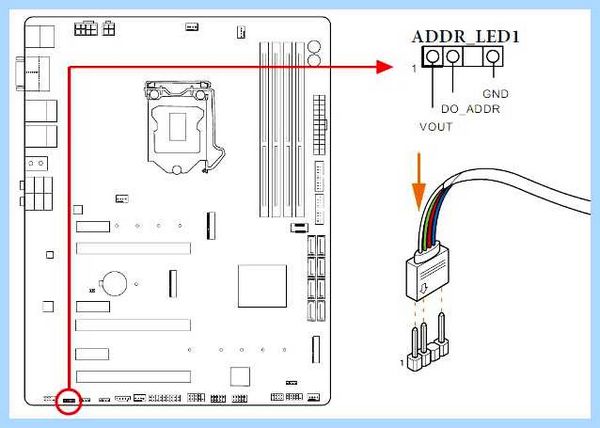

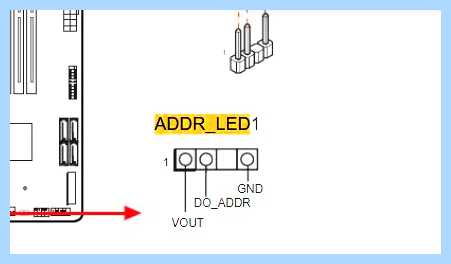

Распиновка разьема ADDR_LED1:

Расположение на материнской плате AsRock:

Подключать кабель необходимо строго по инструкции, в противном случае можете повредить коннектор.

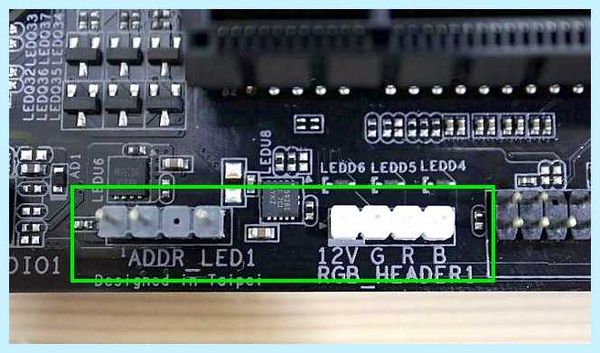

На материнской плате может располагаться также разьем RGB_LED1 (RGB LED Header) в нескольких количествах. Предназначения — использование стандартной подсветки с потреблением 12 вольт.

Внимательно смотрите требуемое напряжение ленты и разьема на плате. Подключение ленты 5v в разьем 12v выведет устройство из строя.

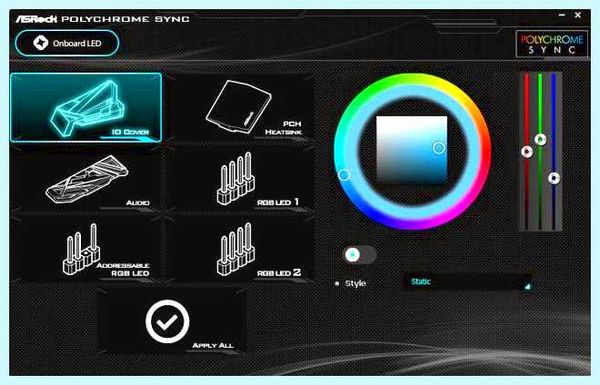

Пример фирменного софта AsRock для управления подсветкой (включая синхронизацию, изменения цвета, режима):

Порты подключения подсветки разного напряжения:

ADDR_LED1 используется именно для подключения устройств, содержащих светодиоды, например вентиляторы охлаждения. Обычный вентилятор, без светодиодов — подключается в обычный разьем, название которого содержит слово FAN, например CHA_FAN1.

Адресная светодиодная лента — что это?

Состоящая из адресных светодиодов.

Подключаться к специальному контроллеру на материнкой плате (однако существуют и сторонние). Переключение возможно также используя устройство Android.

Обычна состоит из напаянных светодиодов, резисторов. Питание подается по двум проводам плюс/минус. Напряжение ленты 5/12 вольт требует блока питания. 220В — розетка. Свечение находится в зависимости от цвета подсветки, изменить цвет нельзя.

Адресная содержит адресные диоды, состоящие из RGB-светодиода и контроллера. Контроллер содержит три транзистора, используя которые можно менять цвет/яркость светодиода. Результат — технология управления цветов, яркостью каждого светодиода, на практике позволяет получать интересные световые эффекты. Адресная лента содержит обычно 4 или 3 контакта. 2 — питание (+/-), остальные — логика управления.

Разница между RGB и ARGB

Заключение

ADDR_LED1 на материнской плате — подключение адресной светодиодной ленты.
Разьем выдает питание 5 вольт. Ленту необходимо подключать, соответствующую напряжению.

Надеюсь информация помогла. Удачи.

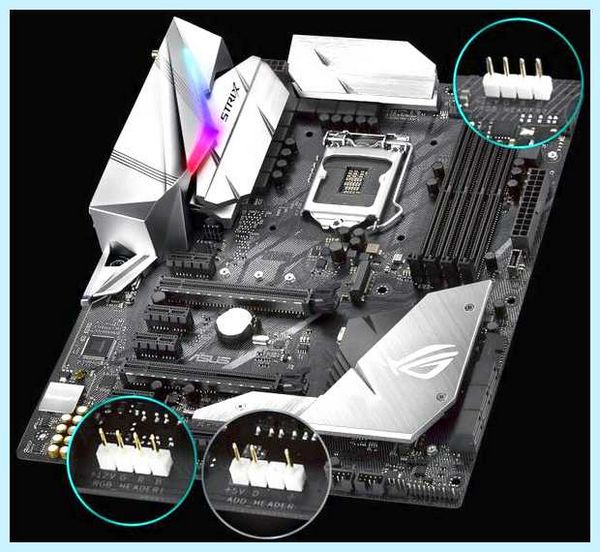

Many ASUS and ASUS ROG motherboards now have built-in RGB headers. This saves you the cost and hassle of buying and configuring a dedicated LED controller and power supply. All that sounds like a great benefit, but what does it actually mean? What, for example, is the difference between a standard RGB header and the ‘addressable’ headers you’ll find on some of our motherboards? Allow us to explain…

Standard RGB headers
Let’s start with standard RGB headers. These are 4-pin connectors that support 5050 RGB LED strips with a maximum power rating of 3A (12V)*. The 5050 bit, incidentally, relates to the size of the surface-mounted LEDs — which each measure 5.0mm x 5.0mm. All the LEDs on a single, standard 5050 RGB strip will display the same color, though that color is easily configured via the Aura software. For the best brightness, we recommend 5050 strip lengths of up to 3m.

Addressable RGB headers

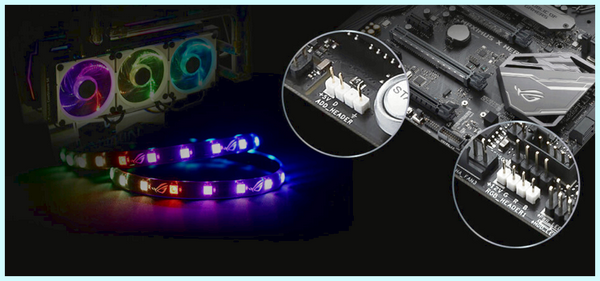

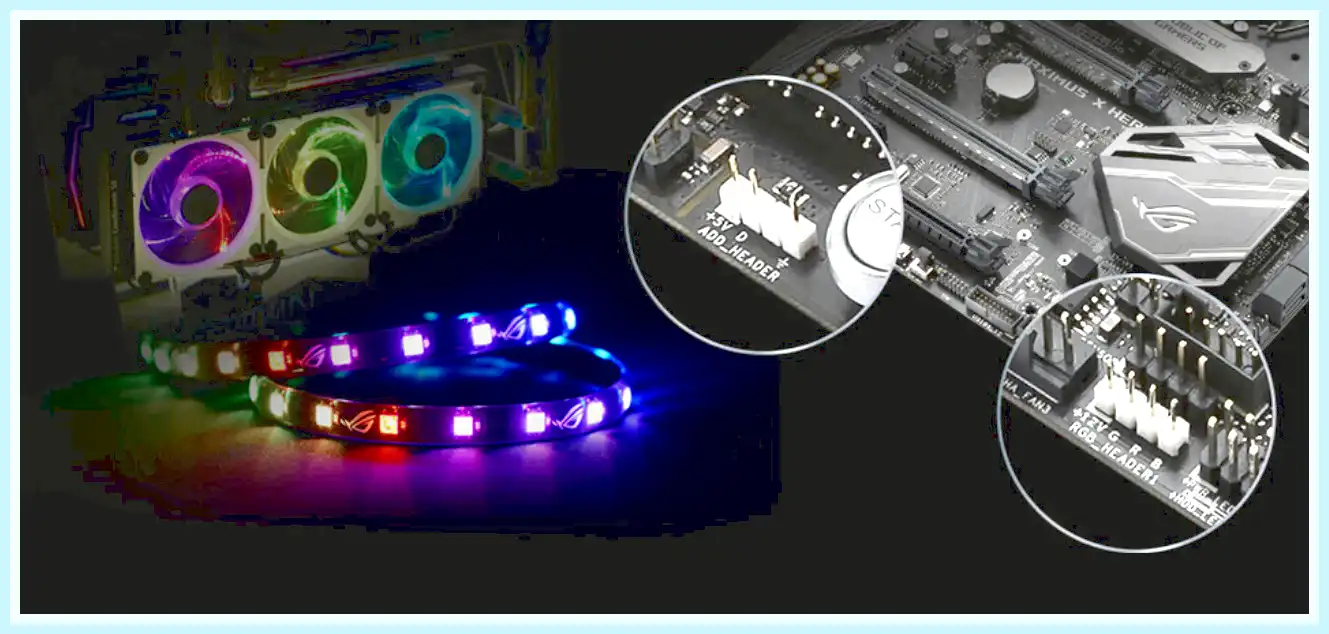

Some ASUS and ASUS ROG motherboards additionally benefit from addressable RGB headers, which have a key underlying technical distinction. Specifically with Aura, an addressable RGB header allows you create more complex effects that will bring both your rig and connected gear to life in synchronized harmony.

Setup simplicity and Aura ecosystem
All Aura-enabled ASUS and ASUS ROG motherboards include the appropriate RGB LED extension cables for standard and addressable headers, making it easy to route the output to wherever it’s needed. We’ve also worked closely with a number of industry partners to ensure that Aura is the most complete RGB ecosystem around — allowing lighting effects to extend from the motherboard to the chassis, RGB strips, coolers, memory, PSU, and more. Just look for the Aura Sync logo for a guarantee of best compatibility and aesthetics.

* Specified configuration relates to X299 and later motherboards. Maximus VIII Hero/Alpha and Maximus IX series both have a 2A (12V) maximum power rating.
**Addressable headers are not compatible with standard RGB strips and gear.
