CPU и RAM в компьютере — что это такое?

Приветствую друзья! Современный компьютер состоит из нескольких устройств. Каждое из их может иметь свое обозначение, которое употребляется как в ПК, так и в ноутбуках, на упаковке, в инструкциях, в общем много где. Одними из таких обозначений является CPU и RAM — даже в свойствах телефонов данные слова встречаются.

Разбираемся

По сути все очень просто:

1. CPU (Central Processing Unit) — микропроцессор устройства, можно сказать самая основная часть.
2. RAM (Random Access Memory) — оперативка, практически такое же имеет принципиальное значение, как и микропроцессор.

На заметку. Вы также сможете повстречать определения GPU, iGPU. Тут также все очень просто — GPU (Graphics Processing Unit) это графический микропроцессор, по-простому видеоплата. iGPU — практически тоже самое, просто буковка i значит integrated — интегрированный, имеется ввиду встроенное графическое ядро (обычно в микропроцессоре такое).

А сейчас мало подробнее обо всем.

CPU — некоторые моменты

1. Микропроцессор сначала отвечает за обработку команд. От скорости зависит работа ПК. Но с другой стороны — какой бы не был резвый микропроцессор, если не хватает оперативки — компьютер будет тупить. Это относится и к телефонам.
2. Находится в телефоне, телефоне, ПК, ноутбуке.. и наверное в неких других устройствах.
3. Обладает 2-мя важными характеристиками — частота и количество ядер. Чем больше — тем соответственно лучше.
4. Офисный для ПК обычно имеет 2-4 ядра и частота примерно 3 ГГц.
5. Игровой ПК — начинается от 4 ядер, частота от 3 ГГц, а лучше от 4 ГГц.
6. На рынке ПК существует два производителя процессоров — Intel и AMD. Первые — дороже, вроде немного быстрее, вторые — более дешевле, в ближайшее время стали более производительны. Мой выбор — Intel, просто так сложилось, что всю жизнь их использовал, начиная с Pentium 4.
7. Офисные процессоры неприхотливы, в то время как игровые, мощные — требуют приличного охлаждения. Иногда даже не воздушного, а водяного, которое стоит недешево.

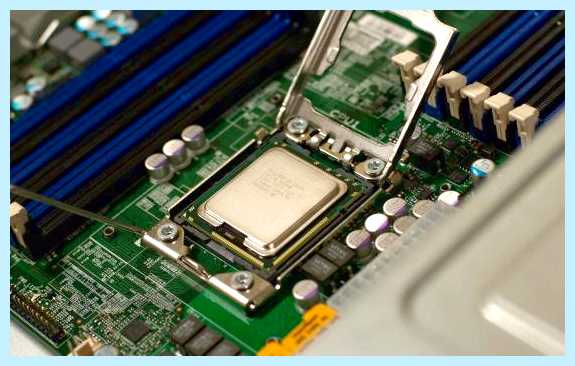

Пример — процессор установлен в сокет материнской платы ПК:

RAM — некоторые моменты

1. Оперативка — область, где процессор работает с данными, поэтому от ее обьема зависит быстродействие. Если ее не хватает — будут глюки, если ее хватает — будет нормально. Но важно понимать — если памяти хватает, то увеличение ее обьема эффекта уже не даст. Потому что будет все упираться в процессор.
2. Также имеет свою частоту, но она не настолько критична, как в процессоре. По той же причине тип памяти DDR3 не критически отличается от DDR4. Некоторую разницу можно заметить в играх.
3. Windows неиспользуемую память берет для кэша. Пользователи Windows 7 жаловались что под кэш выделялось слишком много оперативки, в конечном итоге ПК тормозил, не знаю исправили эту проблему либо нет, но у меня на Windows 10 подобных проблем никогда не было.
4. Не стоит путать RAM и ROM — в то время как оперативная не может сохранять свое содержимое при выключении ПК, то ROM — как раз может. Но по сути ROM — обычная память, например в телефоне это флеш-память, а в ПК, хоть такой термин и не используется, но в принципе может означать жесткий диск, SSD. По сравнению с оперативной — очень медленная, в сотни раз, вернее даже в тысячи.
5. Производителей памяти — достаточно, но стоящих — немного. Мой выбор — Kingston.
6. Может работать в двух-канальном режиме. Представим материнку с 4 слотами. Часто два слота одного цвета — два другого. Представим что вам достаточно 16 гигов памяти. Оптимально взять две планки по 8 и установить их в слоты одинакового цвета — тогда они будут работать в двух-канальном режиме. Если 1 планка будет на 16 гигов — только одноканал. Если 2 планки установить в слоты разного цвета — тоже одноканал. Одноканальный режим плох исключительно в плане скорости — разницу можно увидеть в играх и некоторых специфических задачах.

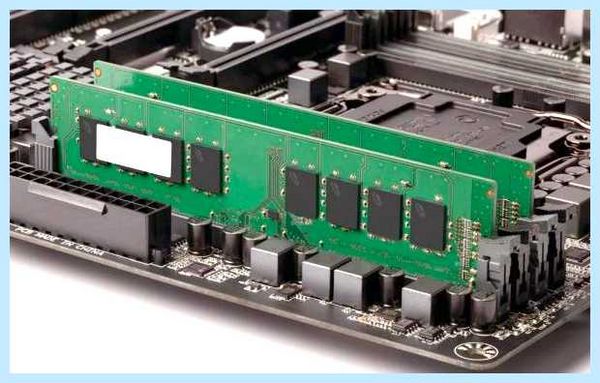

Планки на материнской плате:

По поводу двухканального режима. Чтобы память работала в нем идеально, нужно соблюдать:

1. Одинаковую частоту. Если будет одна планка с меньшей — то обе будут работать на этой частоте.
2. Обьем каждой планки также лучше чтобы был одинаков.
3. Один производитель.
4. Рекомендуются одинаковые тайминги.

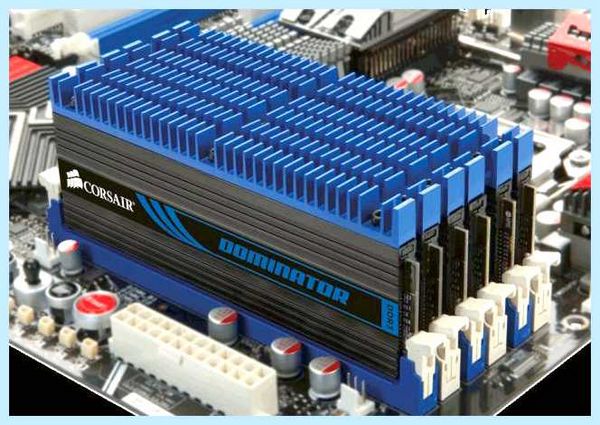

Вообще эффективность двухканального режима находится в зависимости от идентичности планок, поэтому в продаже часто можно встретить так называемые киты памяти, или наборы — там все планки идентичны. Да, такой набор — идеальное решение. Пример памяти, которая шла в комплекте кит:

Работа двухканального режима находится в зависимости от материнки. Но многие современные материнки — поддерживают. Модели для оч производительных ПК — поддерживают трехканальный режим, например некоторые платы на устаревшем уже сокете 1366 — поддерживали три канала.

Вывод

Надеюсь моя информация вам помогла и вы смогли узнать что такое RAM и CPU, ведь вы можете встретить эти обозначения везде — теперь будете знать что они означают))

Пора прощаться. Удачи вам, здоровья и добра!

2.3 Представление о rtc cmos ram

Важным структурным компонентом BIOS является память часов реального времени и конфигурационных установок системы — RTC CMOS RAM (Real Time Clock CMOS RAM), или просто CMOS RAM. Память, построена на статических элементах, называется также энергонезависимой RAM— NVRAM (Non Volatile RAM). Производство микросхем технологии CMOS различных модификаций доминирует при изготовлении высокочастотных приборов с очень высокой степенью интеграции: процес­соров, оперативки, микроконтроллеров и т.д. Достоинство чипов CMOS-технологии — низкое энергопотребление. Эта память статического типа хранит в 10 байтах показания регулируемых часов реаль­ного времени, в то время как 54 байта предназначаются для хранения сведений о кон­фигурации системы. Для часов реального времени RTC отводилось 14 байтов статической памяти, а данные конфигурации системы содержались в 114 байтах. Статическая память должна постоянно хранить сведения о настройке компьютера. Вместе с тем, память подобного типа — энергозависима. Для того чтобы она соответствовала своему официальному названию микросхема постоянно находится во включенном состоянии благодаря аккумулятору с напряжением 6,3В, расположенному на системной плате. Энергии аккумулятора впол­не достаточно для продолжительного хранения данных, поскольку RTC CMOS RAM по­требляет в выходной цепи менее микроампера (мкА). Кроме того, во избежание потерь информации, при включенном напряжении питания аккумулятор подзаряжается. Таким макаром память CMOS RAM имеет возможность сохранять длительное время информацию системного уровня (дату и данные конфигурирования) при выключенном напряжении питания компьютера. Перед загрузкой операционной системы конфигурацию можно изменить. Для этой цели используется меню программы Setup BIOS. В современных компьютерах отдельный чип статической памяти на системную плату не монтируется. Модуль RTC CMOS RAM интегрирован в один из чипов набора систем­ных контроллеров — South Bridge или Super I/O. Для хранения системных данных в чип­сете отводится 2 или 4 Кбайт статической памяти, чего достаточно для хранения инфор­мации об устройствах Plug and Play. BCD (Binary-Coded Decimal) — число в двоично-десятичном коде.

3. Построение bios

3.1 Программные компоненты bios

• Программу самотестирования оборудования при включении напряжения пита­ния — POST.
• Программы расширенияBIOS. Наряду с самотестированием выполняется программа инициализации (программирование) регистров контроллеров и адап­теров УВВ. Некоторые проверки, не включенные в старые версии BIOS, могут быть выполнены расширениями BIOS на картах адаптеров УВВ.
• Программу загрузки операционной системы. Инициализация завершается переда­чей управления программе-загрузчику операционной системы— BOOT.
• Подпрограммы обработки прерываний от УВВ.
• Подпрограммы обслуживания функций. Для каждого стандартного периферий­ного устройства во флэш-BIOS хранится подпрограмма обслуживания. Некоторые подпрограммы обслуживания устройств загружаются отдельно и хранятся в от­дельной области на жестком диске.
• Программы-драйверы, созданные для взаимодействия операционной сис­темы и аппаратного обеспечения при загрузке системы.
• Программу настройки конфигурации компьютера — Setup.

14 Сентября 2019 514.05 Кб 10 Л8 Диффузия.doc

29 Июля 2019 626.69 Кб 1 Л8_Евкл.дов. простори.doc

7 Августа 2019 68.54 Кб 0 Лаб.1-АК.docx

28 Апреля 2019 144.36 Кб 0 Лаб.2-АК.docx

7 Августа 2019 186.3 Кб 0 Лаб.3-АК.docx

28 Апреля 2019 90.62 Кб 2 Лаб.5-АК.doc

7 Августа 2019 58.03 Кб 0 Лаб.6-АК.docx

28 Апреля 2019 108.54 Кб 0 Лаб.7-АК.doc

28 Апреля 2019 1.11 Mб 0 Лаб.8-АК.doc

28 Апреля 2019 116.22 Кб 0 Лаб.9-2010.doc

�� CLR_CMOS / ПРАВИЛЬНЫЙ СБРОС НАСТРОЕК BIOS | RESETTING THE BIOS SETTINGS

30 Августа 2019 384 Кб 0 Лаб.роб.13.doc

Ограничение

Для продолжения скачивания необходимо пройти капчу:

CLRTC на материнской плате — что это такое? (или Clear CMOS, Clear RTC)

На самой плате можно заметить не только лишь конденсаторы, да и разные коннекторы, разьемы, слоты, переключатели… об одном таком переключателе сегодня речь пойдет.

Перемычка CLRTC CHASSIS на материнке — для чего нужна?

CLRTC CHASSIS — перемычка (джампер), созданный для очистки памяти CMOS, данная операция также называется обнуление. Память содержит настройки биоса, поэтому можно сказать, что перемычка позволяет сбросить настройки биоса.

Важно! Если у вас материнка Асус, тогда советую сразу посмотреть офф ссылку с информацией об CLRTC:

Джампер можно встретить на разных производителей материнок — Asus, Gigabyte, MSI, ASRock и т.д.

Сброс биоса полезен в случаях:

1. Настроили так, что ПК работает нестабильно, неправильно, появились глюки, зависания и прочие лаги.
2. Пытались разогнать процессор настройками биоса (например слишком завышена частота шины FSB), но в конечном итоге разгона нет, стабильность нарушена.
3. Установили на биос пароль, но после — забыли.
4. Желание вернуть биос к дефолтным настройкам.

Другие названия перемычки

Реализация на плате, принцип работы

Предупреждаю — переключать перемычки нужно только при отключенном питании блока питания. Если случайно металлический предмет (например отвертка) попадет на плату во время работающей материнке — может быть короткое замыкание. Современные материнки имеют защиту от этого, но не стоит рисковать.

Джампер может быть реализован в виде трех вариантов:

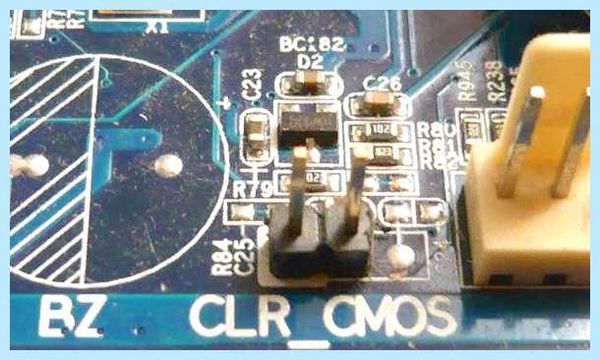

2 контакта:

3 контакта (или 4):

Вместо контактов — кнопка (обычно на платах премиум-класса):

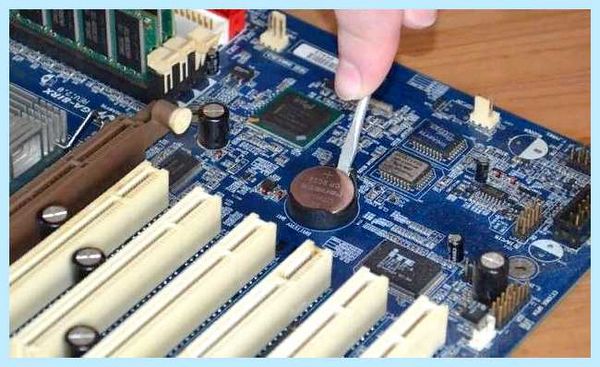

Может быть такое, что вы не сможете найти перемычку/спец. кнопку на материнке. Альтернативный способ — просто снять батарейку (внешне напоминает монетку). Просто извлеките ее, предварительно почитав информацию в интернете об этом, хотя сложного ничего нет, и вставьте ее через несколько минут.

Важно. После сброса биоса будет сбито время и дата. В таком случае ПК может выдать сообщение при включении, точнее ошибку, что нужно сперва настроить дату/время.

Есть вариант сброса биоса через утилиту Debug, которая присутствует в составе Windows, но доступна исключительно в 32-bit версиях, чтобы ее запустить, зажмите Win + R и напишите:

Данный вариант я не рассматривал, потому что по моему мнению он требует определенных навыков от юзера ну и немного сложный, как мне кажется..

Материнки Intel

Здесь все не так просто — чтобы выполнить сброс BIOS, необходимо:

1. Найти перемычку BIOS Configuration Jumper, он обязан иметь 3 коннектора (pin).
2. На двух будет перемычка.
3. Необходимо ее снять, после — включить ПК.
4. После загрузки Windows — выключить.
5. Установить перемычку обратно.

Возможно после снятия перемычки ПК не будет загружать Windows, а выдаст сигнал/сообщение о том что биос сброшен. Тогда выключите комп через меню или в крайнем случае из розетки (хотя нежелательно). После поставьте перемычку обратно и включайте ПК.

Если не помогло, тогда:

1. Установите перемычку CLRTC в положение коннекторов 2-3.
2. Включите ПК.
3. После прохождение проверки/теста POST биос должен открыться сам в диагностическом режиме, где вы сможете произвести сброс биоса.
4. После — выключаем ПК и устанавливаем перемычку обратно в 1-2 коннекторы.

Примечание. Возможно на платах Интел может быть немного иначе — без перемычки означает что плата запустит биос в конфигурационном/диагностическом режиме. В любом случае — стоит посмотреть руководство к материнке.

Кнопки на задней панели

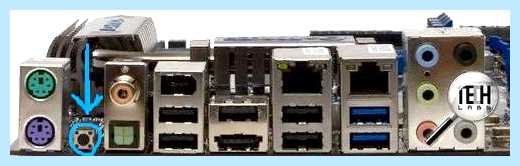

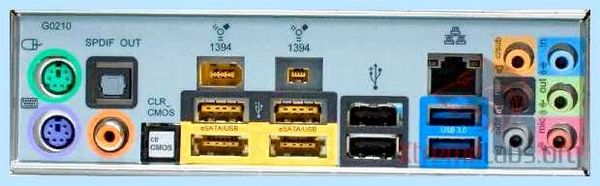

Некоторые платы могут содержать кнопку на задней панели, нажав которую, будет сброшен биос:

Заключение

1. CLRTC на материнской плате — перемычка, джампер, созданный для обнуления памяти CMOS, которая питает биос. После того как биос остается без питания — он сбрасывается до заводского состояния. Может называться по-другому, например Clear CMOS, Clear RTC, CLRTC CHASSIS.
2. Зависимо от платы, фирмы и ценовой категории — перемычка может быть разной: 2 штекера, 3 или даже 4. Либо в виде кнопки на плате или на задней стороне компьютерного корпуса (вернее на плате, там где разьем монитора, сетевого кабеля и т.д.).

Надеюсь информация была полезной. Удачи и добра!
