Sata 5 6

Пример: SanDisk Extreme SSD, поддерживает интерфейс SATA 6 Гбит / с и при подключении к портам SATA 6 Гбит / с, может доходить до 550/520MБ/s поочередного чтения и поочередной ставки скорость записи соответственно. Но, когда диск подключен к порту SATA 3 Гбит / с, она может доходить до 285/275MБ/s поочередного чтения и поочередной записи соответственно.

SATA 3Gb/s и SATA 6Gb/s

У меня стоял жесткий диск в нем Подключение SATA 3Gb/s желаю приобрести новый но в нем Подключение SATA 6Gb/s смогу ли я подключить и будет все нормально работать?

Наилучший ответ

В чем заключается разница меж SATA I, SATA II и SATA III?
SATA I (версия 1.x) интерфейс, официально узнаваемый как интерфейс SATA Гбит / с, представляет собой 1-ое поколение интерфейсов SATA работающих на 1.5 Гбит / с. Пропускная способность поддерживаемая интерфейсом — до 150МБ / с.

SATA II (версия 2.x) интерфейс, официально узнаваемый как интерфейс SATA 3 Гбит / с, представляет собой 2-ое поколение интерфейсов SATA работающих на 3,0 Гбит / с. Пропускная способность поддерживаемая интерфейсом — до 300МБ / с.

SATA III (версия 3.x) интерфейс, официально узнаваемый как SATA 6 Гбит / с, представляет собой третье поколение интерфейсов SATA работает на 6,0 Гбит / с. Пропускная способность которая поддерживаемая интерфейсом — 600 МБ / с. Данный интерфейс назад совместим с интерфейсом SATA 3 Гбит / с.

SATA II интерфейс назад совместим и поддерживается на SATA I портах. SATA III интерфейс назад совместим и поддерживается на SATA I и SATA II портах. Но наибольшая скорость диска будет медлительнее из-за высокоскоростных ограничений порта.

Пример: SanDisk Extreme SSD, поддерживает интерфейс SATA 6 Гбит / с и при подключении к портам SATA 6 Гбит / с, может доходить до 550/520MБ/s поочередного чтения и поочередной ставки скорость записи соответственно. Но, когда диск подключен к порту SATA 3 Гбит / с, она может доходить до 285/275MБ/s поочередного чтения и поочередной записи соответственно.

Другие ответы
Сопоставимость «вниз» никто не отменял.
Если мама поддерживает диски по 6 Гб/с то естественно
Источник: я

сопоставимость разъемов пока-что никто не отменял ;))
вот только НЕТ смысла ставить HDD с SATA 6Gb/s — он все равно НЕ может выдать такую скорость На физическом уровне (ограничения конструкции)
SATA 6Gb/s имеет смысл на SSD ;))

Здесь и ровная и оборотная сопоставимость есть.

если нет порта на мамке для 6, то будет работать как 3, всё нормально, вот читай выше Олега, у меня ссд в 6 вкл, механические жестаки в 3

Все нормально, работать этими портами будет, хоть Sata,Sata2,Sata3.У их поток, по шине скорость различные в 1.5Гбит\с, 3гбит\с, sata 3 6Гбит\с.

Только непонятно почему SSD SATA не выдают больше 540 Mb/s, хотя SSD PCI-e 1500 Mb/s. Припас SATA более чем достаточный. SSD USB еще медленней чем HDD.

Serial ATA

Sata 5 6

Сначало эталон SATA предугадывал работу шины на частоте 1,5 ГГц, обеспечивающей пропускную способность примерно в 1,2 Гбит/с (150 МБ/с). (20%-я утрата производительности разъясняется внедрением системы кодировки 8B/10B, при которой на каждые 8 бит полезной инфы приходится 2 служебных бита). Пропускная способность SATA/150 некординально выше пропускной возможности шины Ultra ATA (UDMA/133). Основным преимуществом SATA перед PATA является внедрение поочередной шины заместо параллельной. Невзирая на то, что поочередный метод обмена принципно медлительнее параллельного, в этом случае это компенсируется возможностью работы на более больших частотах за счёт большей помехоустойчивости кабеля. Это достигается наименьшим числом проводников и объединением информационных проводников в две витые пары, экранированные заземлёнными проводниками.

Для чего нужен пятый (оранжевый) провод в разъёме питания SATA 3.3V!?

SATA Revision 2.x (до 3 Гбит/с)

Эталон SATA/300 работает на частоте 3 ГГц, обеспечивает пропускную способность до 2,4 Гбит/с (300 МБ/с). В первый раз был реализован в контроллере чипсета nForce 4 конторы «NVIDIA». Нередко эталон SATA/300 именуют SATA II либо SATA 2.0. [1] На теоретическом уровне устройства SATA/150 и SATA/300 должны быть совместимы (как контроллер SATA/300 с устройством SATA/150, так и контроллер SATA/150 с устройством SATA/300) за счёт поддержки согласования скоростей (в наименьшую сторону), но для неких устройств и контроллеров требуется ручное выставление режима работы (к примеру, на НЖМД конторы Seagate, поддерживающих SATA/300, для принудительного включения режима SATA/150 предусмотрен особый джампер).

SATA Revision 3.x (до 6 Гбит/с)

Sata 5 6

Официальный логотип SATA rev. 3.0

Спецификация SATA Revision 3.0 предугадывает возможность передачи данных на скорости до 6 Гбит/с (фактически до 4,8 Гбит/с — 600 МБ/с). В числе улучшений SATA Revision 3.0 по сопоставлению с предшествующей версией спецификации, кроме более высочайшей скорости, можно отметить улучшенное управление питанием. Также будет сохранена сопоставимость, как на уровне разъёмов и кабелей SATA, так и на уровне протоколов обмена. Кстати, консорциум SATA-IO остерегает от внедрения для обозначения поколений SATA доморощенных определений вроде SATA III, SATA 3.0 либо SATA Gen 3. Полное правильное заглавие спецификации — SATA Revision 3.0; заглавие интерфейса — SATA 6Gb/s.

Описание SATA

SATA употребляет 7-контактный разъём заместо 40-контактного разъёма у PATA. SATA-кабель имеет наименьшую площадь, за счёт чего миниатюризируется сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов снутри системного блока.

4 SATA SSD on RAID 10, 0, 5 или какой будет прирост от такой системы на SATA SSD

SATA-кабель за счёт собственной формы более устойчив к неоднократному подключению. Питающий шнур SATA так же разработан с учётом неоднократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; но современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA устройств поставляется с 2-мя разъёмами питания: SATA и нетерминированных PATA-шлейфов.

Эталон SATA предугадывает жаркую подмену устройств и функцию очереди команд (

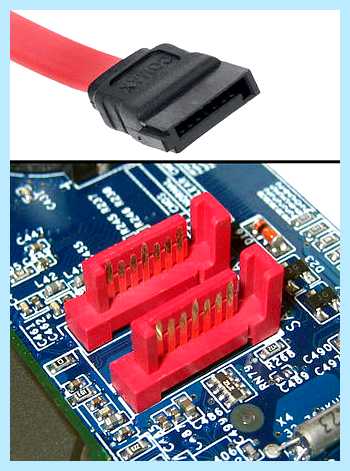

Разъёмы SATA

Sata 5 6

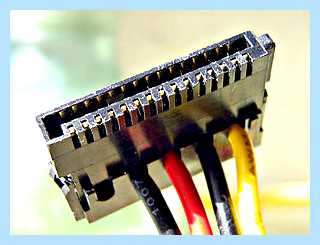

Разъём питания SATA.

Sata 5 6

Sata 5 6

Разъём данных SATA.

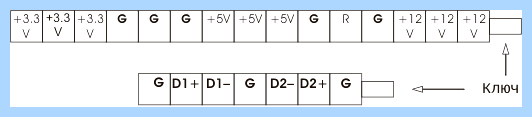

SATA устройства употребляют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Эталон SATA предугадывает возможность использовать заместо 15-контактного разъёма питания стандартный 4-контактный разъём

Sata 5 6

G — заземление (англ. Ground )

R — зарезервировано

D1+,D1−,D2+,D2− — два канала передачи данных (от контроллера к устройству и от устройства к контроллеру соответственно). Для передачи сигнала употребляется разработка витыми парами.

eSATA

Официальный логотип eSATA

Sata 5 6

SATA (слева) и eSATA (справа) коннекторы

eSATA (External SATA) — интерфейс подключения наружных устройств, поддерживающий режим «горячей замены» (англ. Hot-plug ). Был сотворен несколько позднее SATA (посреди 2004). Главные особенности eSATA:

  • Разъёмы наименее хрупкие и конструктивно рассчитаны на большее число подключений.
  • Просит для подключения два провода: шину данных и кабель питания. В новых спецификациях планируется [2] отрешиться от отдельного кабеля питания для выносных eSATA устройств.
  • Длина кабеля увеличена до 2 м (по сравению с 1 м у SATA).
  • Средняя практическая скорость передачи данных выше, чем у IEEE 1394.
  • Значительно меньше нагружается центральный процессор.
  • Уменьшены требования к сигнальным напряжениям по сравнению с SATA.

SAS

Основная статья: Serial Attached SCSI

Интерфейс SAS (англ. Serial Attached НЖМД, да и сканеры, принтеры и др. По сравнению с SATA, SAS обеспечивает более развитую топологию, позволяя осуществлять параллельное подключение одного устройства по двум или более каналам. Также поддерживаются расширители шины, позволяющие подключить несколько SAS устройств к одному порту.

SAS и SATA2 в первых редакциях были синонимами. Но, позже производители посчитали, что реализовывать SCSI полностью в настольных компьютерах нецелесообразно, поэтому мы сейчас наблюдаем такое разделение. К слову, такие высокие скорости, заложенные в стандарте SATA на первый взгляд могут показаться излишними — обычный SATA HDD (Hard Disk Drive — жёсткий диск) использует, в лучшем случае, 40-45 % пропускной способности шины. Однако работа с буфером винчестера происходит на всей скорости интерфейса.

«Переходники» с SATA на IDE и c IDE на SATA

Sata 5 6

Пример контроллера SATA -> IDE

Существуют платы, позволяющие подключать устройства SATA к IDE-контроллерам и наоборот. Это активные устройства (которые, на самом деле, имитируют устройство и контроллер в одной микросхеме). Такие устройства требуют питания (обычно 5 или 12 вольт), подключаются к разъёмам IDE или Floppy.

Источники

  1. ↑ Именно так называется режим SATA II на наклейке на жёстких дисках Hitachi.
  2. ↑Serial ATA: Meeting Storage Needs Today and Tomorrow — www.sata-io.org

Ссылки

  • Serial ATA International Organization
  • Dispelling the Confusion: SATA II does not mean 3Gb/s
  • SATA-IO White Paper — External SATA (eSATA)
  • SATA motherboard connector pinout
  • SATA on Linux
  • SATA Linux status report
  • Serial ATA (SATA) pinout
  • Интерфейс SATA 3.0 близок к завершению
  • Третье поколение SATA стучится в дверь — скорость увеличена до 6 Гбит/с
  • Распайка разъёмов SATA

См. также

  • Advanced Host Controller Interface
  • Serial ATA International Organization

Литература

  • Скотт Мюллер Модернизация и ремонт ПК = Upgrading and Repairing PCs. — 17 изд. — М.: «Вильямс», 2007. — С. 595-605. — ISBN 0-7897-3404-4

Wikimedia Foundation . 2010 .

  • Sergei Leonidowitsch Roschkow
  • Serial-ATA

Полезное

Смотреть что такое «Serial ATA» в других словарях:

  • Serial ATA — (SATA, auch S ATA/Serial Advanced Technology Attachment) ist eine hauptsächlich für den Datenaustausch zwischen Prozessor und Festplatte entwickelte Verbindungstechnik. Serial ATA Logo … Deutsch Wikipedia
  • Serial ATA — [dt. »serielles ATA«], vorläufig definierter neuer ATA Standard (ATA), der im Jahr 2000 von den Herstellern IBM, Intel, Maxtor, Quantum, Seagate und Western Digital vorgestellt wurde. Die Daten werden hier nicht mehr auf zahlreichen Leitungen… … Universal-Lexikon
  • Serial ATA — SATA redirects here. For other uses, see SATA (disambiguation). Serial ATA (SATA) From top to bottom, SATA Certification Logo, SATA cable, and two first generation (1.5 Gbit/s) SATA data connectors on a … Wikipedia
  • Serial ATA — SATA : Serial Advanced Technology Attachment Puertos SATA en una placa base o placa madre. Tipo masivo interno Historia de producción … Wikipedia Español
  • Serial ATA — « SATA » redirige ici. Pour les autres significations, voir SATA (homonymie). Port SATA La norme Serial ATA, ou S ATA, ou SATA (Serial Adva … Wikipédia en Français
  • Serial-ATA — Разъёмы SATA на материнской плате SATA (англ. Serial ATA) последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса Содержание 1 SATA Revision 1.x (до 1.5 Гбит/с) … Википедия
  • Serial ATA II — ● ►en loc. f. ►DISQUE Serial Advanced Technology Attachment 2. Variante de Serial ATA, qui devrait atteindre des taux de transfert de 300 Mo/s … Dictionnaire d’informatique francophone
  • Serial ATA International Organization — (SATA IO) is an independent, non profit organization developed by and for leading industry companies. Officialy formed in July 2004 by incorporating the previous Serial ATA Working Group. This organization provides the industry with guidance and… … Wikipedia
  • Serial ATA International Organization — (сокращённо SATA IO) независимая организация, занимающаяся развитием и стандартизацией технологии SATA. Официально образовалась в июле 2004 года, поглотив существовавшую ранее Serial ATA Working Group. Содержание 1 Участники 2 Примечания … Википедия
  • Serial ATA International Organization — Die Serial ATA International Organization (kurz SATA IO) ist eine unabhängige Non Profit Organisation welche im Juli 2004 aus der Serial ATA Working Group entstand. Die Vorgängerorganisation, die Serial ATA Working Group, hat dabei die erste… … Deutsch Wikipedia
Sata 5 6
  • Обратная связь: Техподдержка, Реклама на сайте
  • �� Путешествия

Экспорт словарей на сайты, сделанные на PHP,
WordPress, MODx.

  • Пометить текст и поделитьсяИскать в этом же словареИскать синонимы
  • Искать во всех словарях
  • Искать в переводах
  • Искать в ИнтернетеИскать в этой же категории

SATA

Sata 5 6

SATA (англ. Serial ATA ) — последовательный интерфейс обмена данными с накопителями информации. SATA является развитием параллельного интерфейса ATA (IDE), который после появления SATA был переименован в PATA (Parallel ATA).

SATA Revision 1.0 (до 1,5 Гбит/с)

Спецификация SATA Revision 1.0 была представлена 7 января 2003 года. Первоначально стандарт SATA предусматривал работу шины на частоте 1,5 ГГц, обеспечивающей пропускную способность приблизительно в 1,2 Гбит/с (150 МБайт/с). (20%-я потеря производительности объясняется использованием системы кодирования 8b/10b, при которой на каждые 8 бит полезной информации приходится 2 служебных бита). Пропускная способность SATA/150 незначительно выше пропускной способности шины Ultra ATA (UDMA/133). Главным преимуществом SATA перед PATA является использование последовательной шины вместо параллельной. Несмотря на то, что последовательный способ обмена принципиально медленнее параллельного, в этом случае это компенсируется возможностью работы на более высоких частотах за счёт отсутствия необходимости синхронизации каналов и большей помехоустойчивостью кабеля. Это достигается применением принципиально иного способа передачи данных (см. LVDS).

SATA Revision 2.0 (до 3 Гбит/с)

Стандарт SATA/300 работает на частоте 3 ГГц, обеспечивает пропускную способность до 3 Гбит/с (300 МБайт/с для данных с учётом 8b/10b кодирования). Впервые был реализован в контроллере чипсета nForce 4 фирмы «NVIDIA». Часто стандарт SATA/300 называют SATA II или SATA 2.0. [1] Теоретически устройства SATA/150 и SATA/300 должны быть совместимы (как контроллер SATA/300 с устройством SATA/150, так и контроллер SATA/150 с устройством SATA/300) за счёт поддержки согласования скоростей (в меньшую сторону), однако для некоторых устройств и контроллеров требуется ручное выставление режима работы (например, на НЖМД фирмы Seagate, поддерживающих SATA/300, для принудительного включения режима SATA/150 предусмотрен специальный джампер).

SATA Revision 3.0 (до 6 Гбит/с)

Sata 5 6

Sata 5 6

Официальный логотип SATA rev. 3.0

Спецификация SATA Revision 3.0 представлена в июле 2008 и предусматривает пропускную способность до 6 Гбит/с (600 МБайт/с для данных с учётом 8b/10b кодирования). В числе улучшений SATA Revision 3.0 по сравнению с предыдущей версией спецификации, помимо более высокой скорости, можно отметить улучшенное управление питанием. Также сохранена совместимость, как на уровне разъёмов и кабелей SATA, так и на уровне протоколов обмена.

SATA Revision 3.1

  • mSATA, SATA для SSD накопителей в мобильных устройствах, PCI Express Mini Card-подобный разъем, который электрически несовместим [3]
  • Zero-power оптического привода. В режиме ожидания оптический привод SATA не потребляет энергию
  • Queued TRIM Command улучшает производительность SSD накопителей
  • Required Link Power Management снижает общее энергопотребление системы из нескольких устройств SATA
  • Hardware Control Features позволяет хост-идентификацию возможностей устройства

Описание SATA

SATA использует 7-контактный разъём вместо 40-контактного разъёма у PATA. SATA-кабель имеет меньшую площадь, за счёт чего уменьшается сопротивление воздуху, обдувающему комплектующие компьютера, упрощается разводка проводов внутри системного блока.

SATA-кабель за счёт своей формы более устойчив к многократному подключению. Питающий шнур SATA также разработан с учётом многократных подключений. Разъём питания SATA подаёт 3 напряжения питания: +12 В, +5 В и +3,3 В; однако современные устройства могут работать без напряжения +3,3 В, что даёт возможность использовать пассивный переходник со стандартного разъёма питания IDE на SATA. Ряд SATA-устройств поставляется с двумя разъёмами питания: SATA и Molex.

Стандарт SATA отказался от традиционного для PATA подключения по два устройства на шлейф; каждому устройству полагается отдельный кабель, что снимает проблему невозможности одновременной работы устройств, находящихся на одном кабеле (и возникавших отсюда задержек), уменьшает возможные проблемы при сборке (проблема конфликта Slave/Master устройств для SATA отсутствует), устраняет возможность ошибок при использовании нетерминированных PATA-шлейфов.

Стандарт SATA поддерживает функцию очереди команд (NCQ, начиная с SATA Revision 1.0a [источник не указан 560 дней] ).

В отличие от PATA, стандарт SATA предусматривает горячую замену активного устройства (используемого операционной системой) (начиная с SATA Revision 1.0)

Разъёмы SATA

SATA-устройства используют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Стандарт SATA предусматривает возможность использовать вместо 15-контактного разъёма питания стандартный 4-контактный разъём Molex.

Использование одновременно обоих типов силовых разъёмов может привести к повреждению устройства. [4]

Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.

Существует также 13-и контактный [источник не указан 560 дней] совмещенный разъем SATA применяемый в серверах, мобильных и портативных устройствах для тонких накопителей. Состоит совмещенный разъем из 7-и контактного разъема для подключения шины данных и 6-и контактного разъёма для подключения питания устройства. Для подключения к данным устройствам в серверах может применяться специальный переходник.

Контакт # Назначение
1 GND
2 A+ (Передача данных)
3 A− (Передача данных)
4 GND
5 B− (Прием данных)
6 B+ (Прием данных)
7 GND
— Замок
Sata 5 6
7-контактный кабель передачи данных Serial ATA.
Контакт # Порядок подключения Назначение
— Замок
1 3 +3,3 В
2 3
3 2
4 1 GND
5 2
6 2
7 2 +5 В
8 3
9 3
10 2 GND
11 3 Activity indication and/or staggered spin-up
12 1 GND
13 2 +12 В
14 3
15 3
Sata 5 6
15-контактный кабель питания Serial ATA.

eSATA
