Кабель также сделали более высококачественным, чтоб можно было не страшиться за его состояние после неоднократного подключения. Также переработан питающий кабель. Кстати, он подает сходу три напряжения по нескольким линиям: +12, +5 и +3,3 В. Беря во внимание то, что современные аксессуары в основном перебежали на работу полосы +3,3 В, потому нередко употребляют пассивный переходник, который нередко встречается в комплекте с материнской платой: IDE на SATA. Есть комплектующие, которые, кроме питания SATA, могут также обзавестись форматом Molex.

Шина SATA

SATA (Serial ATA, Serial AT Attachment) — это компьютерная шина, созданная для подключения к компу накопителей инфы (жесткие(HDD) и твердотельные(SSD) диски, оптические приводы и пр.).

SATA является приемником более старенькой шины PATA (Parallel ATA).

Спецификации для SATA разрабатывает интернациональная некоммерческая организация — SATA-IO. Спецификации публикуются Техническим комитетом INCITS T13, AT Attachment (INCITS T13).

Описание

Особенности шины:

— сотворена система очередности команд (NCQ) на чтение/запись, которая определяет ценности их выполнения таким макаром, что при выполнения чтения либо записи головки жесткого диска совершают малое количество движений. NCQ эффективен при многозадачном использовании накопителя.
— жгучая подмена накопителей: накопитель можно подсоединять и отсоединять от компьютера, когда он работает. Эта функция просит соответствующей поддержки на уровне хоста, устройства (диска) и операционной системы. Для eSATA горячее подключение поддерживается исключительно в режиме AHCI. Режим IDE не поддерживает горячее подключение.
— в SATA обеспечена оборотная сопоставимость с ATA, методом использования такого же базисного набора команд ATA и ATAPI, что и в устаревших устройствах ATA.
— облегчены и унифицированы разъемы для подключения накопителей инфы. Наибольшая длина кабеля для данных составляет 1 м. Тщательно о разъемах читайте, переходя по ссылкам на данной странички в поле «Поддерживаемые разъемы».
— версия SATA 3.3 привносит сопоставимость с интерфейсом SAS, позволяя подключать SATA-устройства к SAS-шине (но не напротив).
— топология соединения — точка-точка.
— эталоном определены умножители устройств (multipliers), которые делают функцию концентратора (как в шине SAS) и позволяют одному порту SATA управлять до пятнадцатью накопителями.

= модель передачи данных SATA =

Модель передачи данных состоит из 3-х уровней, любой из которых делает определенную функцию. В целом, модель передачи данных SATA идентична с эталонной моделью OSI.

1. Физический уровень (physical layer). На этом уровне определяются электронные и физические свойства шины: характеристики кабеля, уровень напряжения, рабочий спектр приемника, методы кодировки потока битов, обнаружение устройства на канале, инициализация соединения.

Употребляется одна пара проводников для передачи данных и одна пара — для приема. Метод передачи сигналов — дифференциальный (симметричный). Кодирование битов осуществляется по схеме 8b/10b, при которой любая 8-битовая последовательность преобразуется в 10-битовую. Т.е. создается избыточность, которая нужна для предотвращения преломления обработки битов приемником за счет выравнивания процесса синхронизации работы приемника с тактовой частотой, идущей совместно с сигналом. Данные передаются по каждой паре в режиме полудуплекса.

2. Канальный уровень (data link layer). Начинает свою работу после установления соединения физическим уровнем. Канальный уровень сформировывает отдельные блоки инфы, именуемые кадрами (Frame Information Structures — FIS). Каждый кадр содержит кроме полезной инфы и служебную(управляющую). Служебные данные содержат характеристики каждого кадра, по этому можно управлять потоком данных, устанавливать ценности для кадров. Максимальная длина данных для одного кадра составляет 8 КБ. Также обеспечен подсчет контрольной суммы кадра (CRC) для коррекции ошибок.

3. Транспортный уровень (transport layer). Транспортный уровень отвечает за создание, доставку и получение FIS. Он определяет формат каждой FIS и правильную последовательность обмена ими. .

= совместимость SATA с ATA =

Ни механически, ни электрически разъемы данных интерфейсов не совместимы. Однако, как уже было сказано выше, обеспечена логическая взаимообратная совместимость интерфейсов, которая реализуется с помощью специальных адаптеров. На уровне приложений можно сказать, что устройства SATA выглядят и действуют точно также, как и устройства ATA.

Некоторые материнские платы могут предлагать вариант «Legacy Mode», в каком диски SATA выглядят для ОС как диски ATA на ATA-контроллере. Этот устаревший режим упрощает установку ОС(Windows XP и старше), поскольку не требует загрузки AHCI-драйвера во время установки, но жертвует поддержкой некоторых функций SATA (NCQ, горячая замена). Legacy Mode часто, если не всегда, отключает некоторые порты ATA или SATA на плате, поскольку стандартный интерфейс контроллера ATA поддерживает только до 4-х дисков.

Благодаря общему набору команд для SATA и ATA, стало возможным применение недорогих микросхем для моста PATA SATA. Мостовые микросхемы широко использовались с появлением первой спецификации SATA на дисках ATA (до создания нативных дисков SATA), также в автономных преобразователях. Такие мосты позволяли как подключать ATA-диски к SATA-интерфейсу, так и SATA-диски к ATA-интерфейсу.

= совместимости различных спецификаций SATA друг с другом =

Разработчики спецификаций SATA обеспечили обоюдную совместимость всех спецификаций SATA вместе. Например, накопитель SATA 1.0 будет работать с шиной SATA 3.0, но на скорости SATA 1.0 (1,5 Gbit/s) и наоборот: накопитель SATA 3.0 будет работать с шиной SATA 1.0, на на ее скорости.

Все же, некоторые производители жестких дисков и оснастили свои устройства средствами гарантированной совместимости. Компания Seagate добавила на диск перемычку, известную как «force 150», которая позволяет принудительно установить скорость обмена данными: 1,5 Гбит/сек. или 1,5/3 Гбит/сек. Последний вариант дает один из двух вариантов скорости на откуп системе. Western Digital использует настройку перемычки OPT1, чтобы жестко установить скорость в 1,5 Гбит/сек. (OPT1 активируется путем установки перемычки на контакты 5 и 6). Накопители Samsung могут быть переведены в режим 1,5 Гбит/сек. при помощи программного обеспечения, которое можно загрузить с сайта производителя. Такие внедрения были сделаны не случайно, поскольку не все операционные системы могут согласовывать скорость обмена, что черевато потерями данных.

Краткое описание и внешний вид всех разъемов

Фнукционал: передача данных + питание | Расположение: внутренний

Описание: Разъем предназначен для распайки на материнских платах портативных компьютеров и подключения миниатюрных SATA-накопителей информации. Разъем mSATA физически полностью идентичен разъему PCI Express, однако электрически разъемы несовместимы из-за поддержки разных шин.

Фнукционал: передача данных | Расположение: внутренний

Описание: Стандартный внутренний 7-контактный разъем, который предназначен для передачи данных от хоста к устройству и обратно. Длина кабеля SATA может составлять до 1 метра. Разъем рассчитан на 50 включений/отключений.

Фнукционал: питание | Расположение: внутренний

Описание: Разъем питания, который был разработан специально для 1,8-дюймовых накопителей информации. Напряжение питания: 5 В.

Фнукционал: питание | Расположение: внутренний

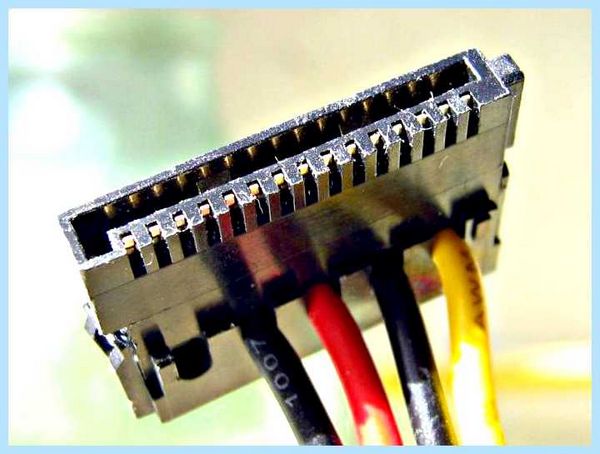

Описание: Стандартный разъем питания накопителей информации (HDD, SSD), определен в первой спецификации SATA.
Напряжение питания: 3,5, 5 и 12 В, Обеспечиваемая мощность: 14.85 Вт (на 3,3 В), 22.5 Вт (на 5 В), 54 Вт (на 12 В).

Фнукционал: передача данных | Расположение: внутренний

Описание: SATAe — разъем, поддерживающий как шину SATA 3.0 (2 порта), так и PCIe 2.0, 3.0 (2 линии, 1 порт) и созданный для подключения накопителей информации. На момент написания данной статьи (2020 г.) является устаревшим интерфейсом, который был вытеснен M.2.

Фнукционал: передача данных + питание | Расположение: внутренний

Описание: Разъем поддерживает несколько шин: PCIe x2 / SATA / USB 2.0 / USB 3.0 / HSIC / SSIC / Audio / UIM / I2C. Применяется в самых разнообразных устройствах, поддерживающих вышеуказанные шины.

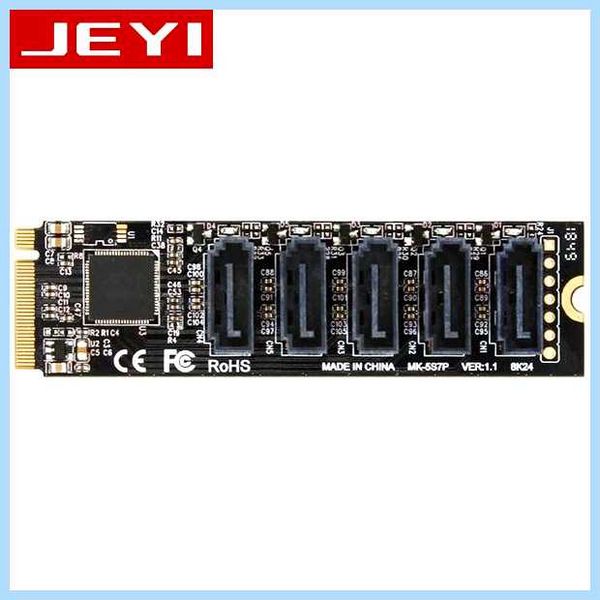

Фнукционал: передача данных + питание | Расположение: внутренний

Описание: Поддерживаемые шины: PCIe x4 / SATA. Данный разъем используется преимущественно в скоростных и компактных твердотельных накопителях (SSD NVMe).

Фнукционал: передача данных + питание | Расположение: внутренний

Описание: Гнезда M.2 B&M key не бывает. Бывают только платы расширения с данным разъемом, которые совместимы с гнездами M.2 B key и M.2 M key. Данный разъем применяется, обычно, в твердотельных накопителях с интерфейсом SATA 3, но могут быть и PCIe x2 SSD.

Фнукционал: передача данных | Расположение: наружный

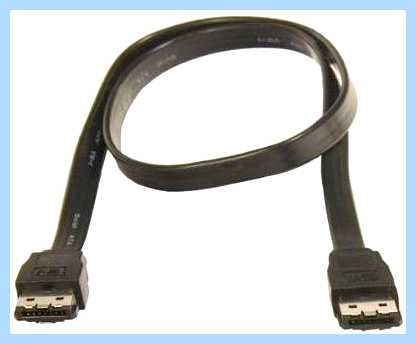

Описание: eSATA (External SATA) — внешний разъем SATA для подключения накопителей. Предназначен для передачи данных. По количеству контактов не отличается от внутреннего SATA-разъема. Особенности: более надежный разъем, более длинные экранированные кабели, более строгие (но обратно совместимые) электрические стандарты.

Фнукционал: передача данных + питание | Расположение: внутренний

Описание: Комбинированный разъем для 1.8-дюймовых накопителей. Предназначен для передачи данных и питания устройств хранения информации. Разъем для передачи данных не претерпел изменений, а разъем питания был уменьшен: сокращено количество контактов с 15-ти до 9-ти. На разъем питания подается напряжение 3,3 и 5 В.

Фнукционал: передача данных + питание | Расположение: наружный

Описание: eSATAp (Powered External SATA) — внешний разъем SATA для подключения накопителей. В отличие от eSATA обеспечивает накопитель питанием — 5 В за счет 2-х контактов USB. Таким макаром eSATAp поддерживает две шины: SATA и USB.

Фнукционал: передача данных + питание | Расположение: наружный

Описание: eSATApd (Double Powered External SATA) — внешний разъем SATA для подключения накопителей. В отличие от eSATA обепечивает накопитель 5-вольтовым питанием за счет 2-х контактов USB и, в отличии от eSATAp, дополнительно дает 12 В благодаря двум контактам в углублениях по краям. Как и eSATAp поддерживает две шины: SATA и USB.

Как выбрать жёсткие диски для серверов?

В IT-области существует множество мифов. «От спама можно отписаться», «Два антивируса лучше, чем один», «Серверные жёсткие диски должны быть только фирменными». При замене и расширении парка ЖД нужно учитывать немало нюансов и тонкостей, и без своих предубеждений здесь тоже не обошлось. Какие бывают ЖД для серверов, чем они отличаются, на что нужно уделять свое внимание, и должны ли они быть с логотипом производителя сервера — об этом читайте под катом.

Если диск установлен в сервер, то он должен удовлетворять жёстким требованиям по:

• Надёжности. Невосстановимая потеря данных может обернуться многомиллионными убытками и репутационными потерями.
• Производительности. Серверы априори созданы для обработки многочисленных запросов.
• Времени отклика. Пользователи не должны ждать, пока серверный диск «пробудится» и обработает их запросы.

Существует четыре основных категории (не берем в расчёт SSD, SAS SSD, PCI-e SSD) жёстких дисков:

• SATA (обычные, «бытовые» SATA) — частота вращения шпинделя 5400 и 7200 об/мин.
• SATA RAID Edition (SATA RE) — частота вращения шпинделя 7200 об/мин, поддержка команд RAID-контроллера.
• SAS Near Line (SAS NL) — частота вращения шпинделя 7200 об/мин.
• SAS Enterprise — частота вращения шпинделя 10 000 или 15 000 об/мин.

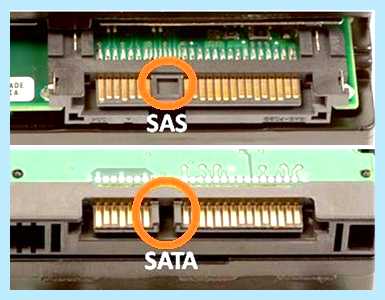

SATA или SAS?

Интерфейс SATA является развитием IDE, который позднее был переименован в PATA. Другими словами этот интерфейс изначально ориентирован на использование в бытовых компьютерах, также в промышленных системах с умеренными требованиями к производительности и надёжности. В то же время SAS — это наследник классического «серверного» интерфейса SCSI.

Скорость интерфейса SATA. ЛУЧШИЙ SATA кабель!? Разрушаем Легенду? Полезные FiшКi

Изначально интерфейс SAS имел более высокую пропускную способность, чем SATA. Но прогресс не стоит на месте, и третье поколение SATA III имеет максимальную пропускную способность на уровне 6 Гбит/сек, как и второе поколение SAS. Однако на рынке уже доступны серверы с SAS-контроллером третьего поколения, с пропускной способностью до 12 Гбит/сек.

Для подключения SAS-дисков сервер должен быть оснащён соответствующим контроллером. При всем этом обеспечивается обратная совместимость интерфейсов: к SAS-контроллеру можно подключить SATA-диски, а наоборот — нельзя.

SAS обеспечивает полнодуплексный обмен данными: жёсткий диск единовременно обрабатывает по одной команде на чтение и запись, а SATA-диск — либо на чтение, либо на запись. Но это преимущество будет заметно только при большом количестве дисков, если сравнивать SAS NL и SATA RE.

Если подвести промежуточный итог: SATA-диски хороши для создания объёмных хранилищ, от которых не требуется максимальной производительности. А если вам нужно выжать из дисковой подсистемы всё возможное, то ваш выбор — SAS.

Скажите «нет» обычным жёстким дискам

Сразу внесём ясность — обычные SATA не созданы для использования в серверах. Тому есть несколько причин:

• Низкая устойчивость к вибрациям.
• Высокий уровень невосстанавливаемых ошибок.
• Отсутствие поддержки команд аппаратных RAID-контроллеров.

Устойчивость к вибрациям

Для решения более-менее требовательных задач нет смысла ставить только один диск. Чтобы обеспечить минимальный уровень надёжности хранения данных, нужно более двух накопителей, объединённых в RAID. Но когда в корзине собрано 4 и поболее устройств, то возникающие от их работы вибрации влияют на стабильность вращения шпинделей и точность позиционирования головок. Поэтому серверные жёсткие диски имеют ряд конструктивных отличий от бытовых:

• Усиленный вал шпинделя, более устойчивый к внешним воздействиям.
• Дополнительный контроль вибрации.
• Технологии, существенно повышающие точность позиционирования и высоту полёта головок над поверхностью «блинов».
• Богатые возможности самодиагностики, позволяющие вовремя уведомить о скором выходе диска из строя.

Уровень невосстановимых ошибок

Следующее отличие серверных жёстких дисков от бытовых — уровень невосстановимых ошибок. У обычных SATA он составляет примерно 10 -14 (1 бит на каждые считанные 10 14 бит=12,5 терабайт). Другими словами при шестикратной перезаписи двухтерабайтного диска вы практически наверняка получите одну невосстановимую ошибку. Для бытовых дисков это не проблема. Но если вы каждый месяц переписываете базу данных, то через полгода она возможно окажется битой.

Вероятность возникновения невосстановимой ошибки =
(N * (X / 12500 * 12500) / 12500) * 100%

• N — количество дисков в RAID-массиве,
• X — объём одного диска в гигабайтах,
• 12500 — количество бит, на которое приходится 1 невосстановимая ошибка, выраженное в гигабайтах.

Вероятность возникновения невосстановимой ошибки =
(5 * (1000 / 12500 * 12500) / 12500) * 100% = 40%.

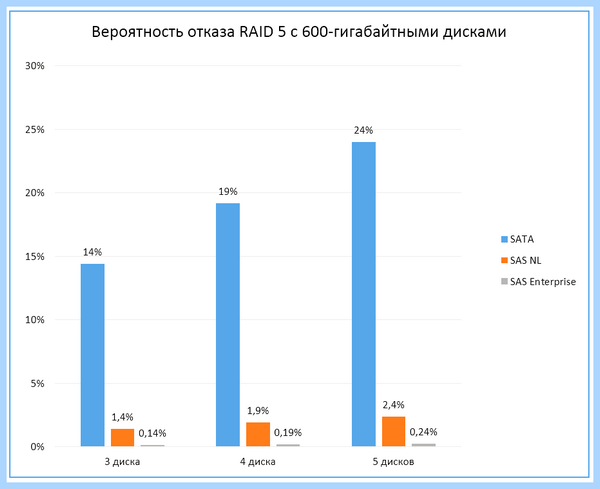

А если вы используете 600-гигабайтные диски, то вероятность epic fail при ребилде составляет 24%:

Вероятность возникновения невосстановимой ошибки =
(5 * (600 / 12500 * 12500) / 12500) * 100% = 24%.

У SATA RE и SAS NL уровень невосстановимых ошибок равен 10 -15 , другими словами на порядок меньше, чем в обычных SATA. Тогда в нашем примере с RAID 5 получаем:

Для 1-терабайтных дисков вероятность ошибки = 4%.
Для 600-гигабайтных дисков вероятность ошибки = 2,4%.

У SAS-дисков уровень невосстанавливаемых ошибок ещё ниже — 10 -16 :

Для 1-терабайтных дисков вероятность ошибки = 0,4%.
Для 600-гигабайтных дисков вероятность ошибки = 0,24%.

Направьте внимание: вероятность возникновения ошибки пропорциональна количеству дисков в RAID-массиве.

Каким образом в SAS-дисках обеспечивается более малый уровень ошибок? Magic.

• Размер сектора в SATA-дисках — 512 байт, в SAS-дисках — 520 байт. Дополнительные 8 байт используются для сквозной проверки чётности.
• Другие алгоритмы чтения.
• Дополнительные алгоритмы восстановления данных без участия контроллера.

Работа в RAID-массиве

Ещё один важный недостаток обычных SATA — отсутствие функции устранения ошибок при работе в RAID-массиве. Допустим, вы понадеялись на бэкап, и ради экономии построили RAID из обычных SATA. При возникновении ошибки жёсткий диск многократно пытается считать сбойный блок. И пока он это делает, он не отвечает на сигналы RAID-контроллера. Тот воспринимает это как выход жёсткого диска из строя, исключает его из массива и пытается восстановить. Иными словами, при возникновении ошибки из массива выпадает весь диск.

Сравнение переходника SATA USB 2.0 c USB 3.0 по скорости чтения и записи

В случае с SATA RE, SAS NL и SAS ситуация будет развиваться иначе. Обнаружив ошибку, диск сообщает контроллеру о наличии сбойного блока. Контроллер запрашивает этот блок у других дисков в массиве и передаёт на сбойный диск. При всем этом устройство не выпадает из массива, и падения производительности не происходит.

Миф о брендах

Наконец, самый главный вопрос: нужно ли покупать «родные» диски?

Не тайна, что HP, IBM и DELL жёсткие диски не производят. Они покупают их у сторонних производителей, после этого тестируют, перепрошивают и клеят свои логотипы.

C одной стороны, такие диски имеют ряд преимуществ:

• прошивка (firmware) учитывает особенности контроллеров тех или иных моделей серверов,
• дополнительный контроль качества и проведение стресс-тестов уменьшают вероятность приобретения экземпляров со скрытыми дефектами,
• на «фирменные» диски предоставляется гарантия вендора и полноценная поддержка.

Как вы понимаете, такая разница в цене далеко не для всех оправдывается обещаниями повышенной надёжности. Поэтому наверняка многие слышали о том, что «неродные» жёсткие диски работают в серверах HP, IBM и DELL нестабильно или слишком медленно. Кто-то даже пугает, что с «левыми» дисками сервер не заведётся.

Откуда растут ноги у этих утверждений?

В подавляющем большинстве серверов применяются технологии повышения производительности дисковой подсистемы. Именно с этой целью вендоры перепрошивают жёсткие диски — чтобы обеспечить поддержку этих технологий. Если же вы поставите «неродные» диски, то просто не сможете воспользоваться фирменными ноу-хау, менее того.

Также раньше вендоры искусственно заставляли использовать «фирменные» накопители, применяя блокировки на уровне контроллеров. В конце концов, гнев народных масс вынудил с течением времени отказаться от этой порочной практики. Сегодня проблемы в большинстве случаев возникают с относительно старыми моделями серверов. И решается это простой заливкой в контроллер свежей прошивки. Хотя есть и просто капризные модели контроллеров, например, P410 в серверах HP.

Как показывает практика, «неродные» жёсткие диски без затруднений работают:

• в серверах HP — как минимум с поколения Gen6,
• в серверах IBM — как минимум с поколения М2,
• в серверах DELL — как минимум с 10 поколения.

• Seagate Enterprise Capacity (бывшие Seagate Constellation ES)
• Seagate Enterprise Performance (бывшие Seagate Savvio)
• HGST Ultrastar 7K400
• HGST Ultrastar A7K2000
• Toshiba AL13SEB
• Toshiba AL13SXB
• WD VelociRaptor
• WD Re
• WD Se

Проверяйте гарантию

Если вы решили не идти на поводу у вендоров и собираетесь купить «неродные» жёсткие диски, то сначала обязательно уточните у продавца: кто предоставляет гарантию? Дело в том, что многие магазины не предоставляют гарантию на жёсткие диски, ссылаясь на гарантию производителя. Но здесь есть тонкий момент: например, у некоторых моделей Seagate гарантийный период начинается с момента производства. Поэтому не исключена ситуация, что вы купите абсолютно новые диски, на которые уже закончилась гарантия производителя.

Чтобы не испытать этот неловкий момент, постарайтесь перед покупкой проверить гарантию конкретных экземпляров на сайтах производителей:

Заключение

При выборе жёстких дисков необходимо сначала отталкиваться от задач, которые будет выполнять сервер:

• Если вам не нужна высокая скорость доступа и надёжность хранения данных, а количество дисков не будет превышать четырёх, то мы рекомендуем ставить диски SATA RAID Edition. Это вариант для недорогих серверов начального уровня, обслуживающих небольшое количество пользователей.
• Если сервер будет обслуживать базы данных, или количество дисков в массиве будет 5 и поболее, то лучше выбрать SAS NL. В большинстве случаев такие диски ставятся в серверы, работающие в компаниях среднего размера: под бухгалтерские системы, CMS, корпоративные репозитории и т.д.
• А если вам нужна максимальная производительность и/или надёжность хранения данных, например, при обработке финансовых транзакций, то ваш выбор — диски SAS Enterprise. Это носители для высоконагруженных серверов, обслуживающих большое количество пользователей, также для систем, работающих с наиболее важными данными.

• жесткий диск
• серверные диски

SATA (интерфейс): типы и скорость

Наверное, любой из нас при выборе компьютерного комплектующего сталкивался с непонятными названиями, которые могли бы повлиять на совместимость устройств. Так, не разобравшись с нужными разъемами, пользователь получал сбой системы или другие подобные проблемы.

Обычно с потребностью изучать интерфейсы не сталкиваются те, кто купил готовый ПК. Это нужно тем, кто самостоятельно собирает систему, от материнской платы до термопасты, либо у кого возникли проблемы с одним из устройств и требуется замена.

Что это?

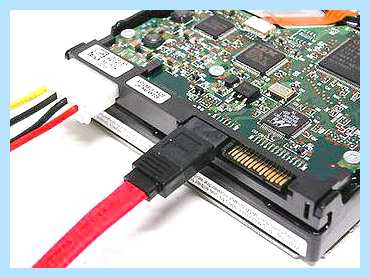

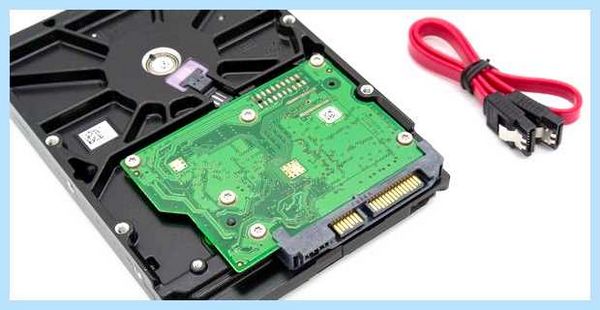

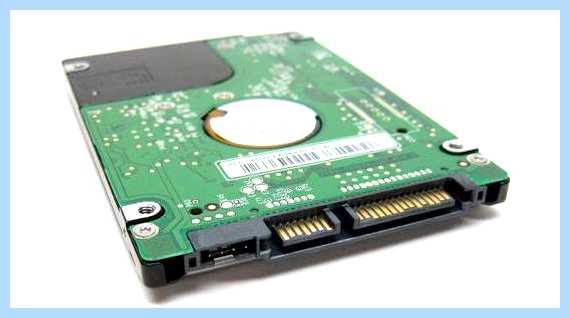

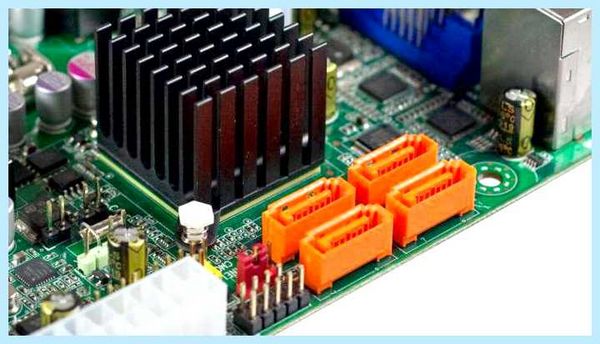

Интерфейс SATA – это интерфейс с последовательной схемой, который позволяет обмениваться информацией с накопителями. На материнской плате есть разъем SATA, а в комплекте такой же коннектор.

Начало

Этот тип разъемов появился благодаря предыдущему, с похожим именем ATA. Он имел параллельную схему, но заметно устарел, особенно к 2017 году. Вообще, его замена начала планироваться в 2000 году. Тогда компания Intel собрала вокруг себя специалистов, которые вошли в специальную группу разработчиков. Так сюда входили ныне известные партнеры Seagate, Dell, Quantum, Maxtor и др.

Уже спустя несколько лет интерфейс жесткого диска SATA стал реальным для производителей устройств. В 2002 году на рынок вышли первые материнские платы с этим разъемом. Он начал использоваться в качестве передатчика данных через устройства сети. Уже на следующий год его внедрили в современные вариации материнки.

Новинка

Нужно сказать, что новинка совместима на программном уровне со всеми аппаратными девайсами и является высокоскоростным передатчиком данных. Если у PATA 40 контактов, то для SATA их всего 7. Кабель занимает небольшую площадь, поэтому сопротивление воздуха значительно уменьшается, а поэтому комплектующие системы не перегреваются. Намного проще теперь с проводами внутри системника.

Кабель также сделали более качественным, чтобы можно было не бояться за его состояние после многократного подключения. Также переработан питающий кабель. Кстати, он подает сразу три напряжения по нескольким линиям: +12, +5 и +3,3 В. Учитывая то, что современные девайсы в основном перешли на работу линии +3,3 В, поэтому часто используют пассивный переходник, который часто встречается в комплекте с материнской платой: IDE на SATA. Есть комплектующие, которые, помимо питания SATA, могут также обзавестись форматом Molex.

Интересно, что интерфейс SATA привнес и новую технологию подключения, которое ранее использовал PATA. Теперь редко по два устройства размешаются на одном шлейфе. Каждый девайс получил свой провод, поэтому они теперь работают самостоятельно, независимо друг от друга. Так избавились от множества проблем, связанных с одновременной работой, монтажом системы, нетерменированными шлейфами и т.д.

Разнообразие

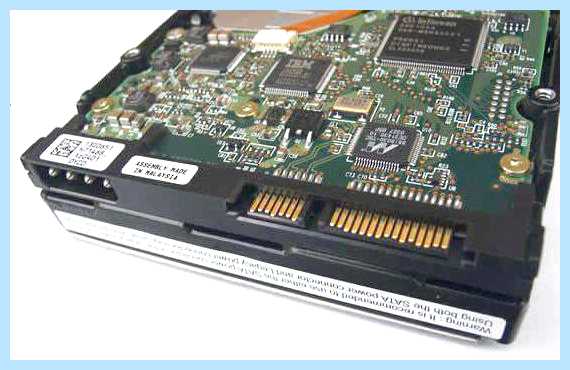

Как уже говорилось ранее, интерфейс получил два типа: один 7-контактный, второй 15-контактный. Первый вариант используется для соединения шины данных, второй вариант рассчитан конкретно для питания. Стандарт позволяет пользователям смену конфигурации, так возможно 15-контактный поменять на тип Molex, который имеет 4 контакта. Но стоит понимать, что если при всем этом запустить оба типа силовых разъемов, то устройство даст сбой и придется приобретать новое.

Интерфейс накопителей SATA работает по двум каналам передачи информации: от устройства к контроллеру и обратно. Наделили стандарт технологиями разных типов. Например, есть функция LVDS, которая отвечает за передачу сигнала.

На этом типы разъемов не заканчиваются. Есть также 13-контактный вариант, который чаще можно найти на серверах, гаджетах и других тонких девайсах. Этот разъем совмещен и состоит из 7- и 6-контактного. Есть на этот случай и переходник.

Мини-версия

До того как мы узнаем типы SATA-интерфейсов, стоит сказать о еще одном разъеме, который появился в ревизии 2.6. Версия slimline была разработана на малогабаритные устройства. Имеются в виду оптические приводы в ноутбуках. Относительно своей старшей версии оба разъема несовместимы, поскольку есть разница ширины коннектора питания, также уменьшен шаг контактов. Кроме того, такой коннектор работает лишь по одной линии напряжения +5 В. Но в целом для каждого подобного разъема есть недорогие переходники.

Первый тип

Интерфейсы дисков SATA представлены в широком разнообразии. В протяжении 15 лет их совершенствовали, улучшали, дорабатывали и переделывали. В конечном итоге первая ревизия вышла со скоростью до 1,5 Гбит/с. Стандарт представили в 2003 году. Он был рассчитан на работу с частотой 1,5 Гц, которая обеспечивала пропускную способность 150 Мбайт/с. Учитывая, что это были первые попытки разработать интерфейс, то подобный результат был практически идентичен показателям Ultra ATA. Несмотря на одинаковые цифры, все таки главным преимуществом новинки считалась последовательная шина вместо параллельной.

Можно было бы предположить, что такая технология все таки уступает в скорости, но все недостатки компенсировались благодаря работе на высоких частотах. Этот вариант был доступен из-за того, что синхронизация каналов перестала быть необходимой, а помехоустойчивость шнура возросла.

Второй тип

Вторая ревизия стала известна уже на следующий год. Её скорость заметно возросла, как и частота. Теперь спецификация работала при 3 ГГц, при всем этом пропускная способность составила 3 Гбит/с. Среди новинок также отметили появление фирменного контроллера чипсета nForce 4. Так получилось, что сразу никто не заметил, что обе ревизии перестали быть совместимы. Хотя теоретически это подразумевалось, если принимать во внимание согласование скоростей. Но на самом деле оказалось, что некоторые устройства и контроллеры требовали ручного режима работы, все параметры необходимо было самостоятельно регулировать.

Третий тип

Эта ревизия стала известна лишь спустя 5 лет, в 2008 году. Значение скорости интерфейса SATA составило уже 6 Гбит/с. Разработчики постарались сохранить синхронизацию не только лишь кабелей и разъемов, да и обмена протоколов.

Новинка позже получила еще две версии. Так появились типы 3.1 и 3.2. Первый вариант обзавелся mSATA, так называемым вариантом для мобильных устройств. Также стала известна технология, при которой в режиме ожидания оптический привод перестал потреблять энергию. Улучшилась работа SSD-накопителей, что привело к их популярности. Также ревизия 3.1 обзавелась хост-идентификацией способностей девайса и заниженным энергопотреблением.

Ревизия 3.2 получила очередное имя Express. Изменилась немного конструкция, при которой порт выглядит как два собранных разъема в длину. Таким макаром, появилась возможность использовать два вида накопителей с SATA и SATA Express. Скорость возросла до 8 Гбит/с, если подключать только через один порт, если же использовать сразу два – то 16 Гбит/с. Кроме всего прочего, из новинок к этой ревизии относят новый интерфейс µSSD.

Разновидность

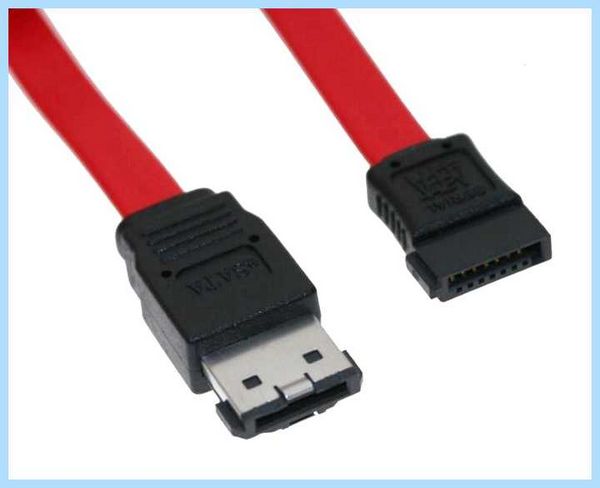

Помимо основных типов, интерфейс (HDD) SATA обзавелся модификациями. Так в 2004 году стал известен eSATA, который позволял подключать внешние устройства, при всем этом возможно было использовать «горячую замену».

Этот стандарт имеет целый ряд особенностей. Например, разъемы не такие хрупкие, как у первоначального типа. Они создаются специально для многократного подключения. Они не совместимы с SATA, также получили экранирование разъема.

Чтобы использовать такой тип, необходимо обзавестись двумя проводами, среди которых есть шина данных и кабель питания. Также решено было удлинить провод до 2 метров, чтобы потерь не стало больше, изменили уровни сигналов.

Уменьшенный

В 2009 году появился очередной SATA-интерфейс, но с уменьшенными параметрами. Mini-SATA считается форм-фактором твердотельных накопителей. Обычно такие устройства имеют небольшие размеры 61х30х3 мм. Такие жесткие диски размещают в нетбуках и других девайсах, которые принимают уменьшенные копии SSD-дисков. Сам разъем для них называется mSATA и копирует PCI Express Mini Card. Между собой оба типа совместимы электрически, но нуждаются в переключении.

Недоработка

Также известен миру eSATAp, который был разработан из eSATA. Его главной задачей было совместить интерфейс вместе со знакомым нам USB2.0. Его преимуществом считалась передача информации по каналам +5 и +12 В. Был также аналогичный вариант для ноутбуков.

Перспектива

Несмотря на то что интерфейс SATA еще функционирует активно в разных устройствах, его развивают и разрабатывают, на рынке появляется множество аналогов, которые в дальнейшем могут стать заменой этому стандарту. SAS, например, несколько быстрее, надежнее, хотя и дороже. Совместим с SATA, но потребляет больше энергии.

Thunderbolt также показал себя с положительной стороны. Рассчитан на подключение устройств перифирии к ПК. Появился впервые в 2010 году. Компания Intel разработала этот тип для замены всех популярных интерфейсов. Скорость передачи достигает 10 Гбит/с, длина до 3 метров, поддерживает множество полезных протоколов, также возможность «горячего подключения».
