SATA – это новая технология интерфейса внутренних накопителей компьютера, пришедшая на замену технологии интерфейса ATA (Advanced Technology Attachment), часто также называемого интерфейсом IDE (Integrated Drive Electronics). Большинство материнских плат современных компьютеров оснащено именно интерфейсом SATA. Аббревиатура SATA образована добавлением к аббревиатуре ATA буквы S, которая обозначает Serial, другими словами, «последовательный». Таким макаром, SATA – это последовательный вариант интерфейса ATA.

On-Chip SATA Mode

Другие подобные по назначению опции: IDE Configuration, On-Chip Serial ATA.

Опция On-Chip SATA Mode создана для настройки параметров работы встроенного контроллера SATA материнской платы. Опция может принимать несколько вариантов зависимо от конкретной BIOS.

Принцип работы

Современные материнские платы обычно имеют установленный хост-контроллер для подключения накопителей интерфейса Serial ATA(SATA). При всем этом, однако, часто подобный контроллер способен работать и со старыми жесткими дисками и прочими типами накопителей интерфейса Parallel ATA (PATA или IDE).

Однако проблема заключается в том, что далеко не все операционные системы поддерживают расширенные режимы работы интерфейса SATA, а именно, подключение больше двух накопителей к одному разъему (каналу). Поэтому в почти всех BIOS можно встретить опции, которые призваны настроить работу контроллера таким макаром, чтобы она не приводила бы к проблемам при использовании старого ПО.

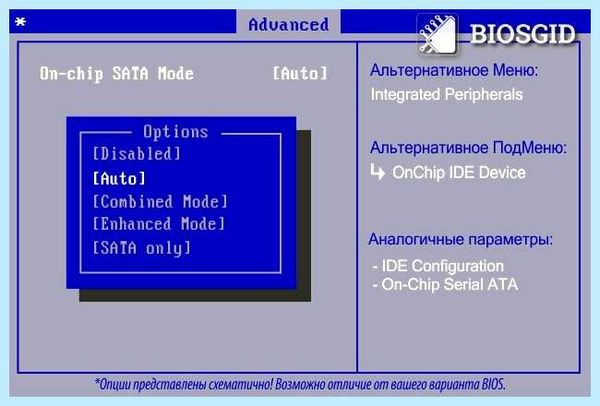

Примером подобной опции является On-Chip SATA Mode. Она может иметь несколько значений, например, Enhanced Mode, Combined Mode, Non-Combined Mode (SATA only), Auto или Disabled. Разберем подробнее эти значения.

Вариант Enhanced Mode включает расширенный режим работы контроллера SATA. Этот режим является наиболее часто применяемым режимом работы этого контроллера и использует все его возможности и преимущества. Подобный режим поддерживается всеми современными операционными системами, начиная с Windows 2000.

Вариант Combined Mode позволяет «обмануть» старые операционные системы, «делая вид», что в компьютере установлено менее четырех накопителей – по два на каждый канал IDE. При всем этом в качестве устройств одного канала могут использоваться два диска SATA, а в качестве устройств другого – два диска IDE, подключенных к одному разъему IDE.

Вариант Non-Combined Mode также предназначен для «обмана» старых операционных систем. Однако при всем этом используется несколько другой подход – два фиктивных канала IDE формируются из четырех накопителей SATA. Таким макаром, конфигурация накопителей в подобном случае тоже не будет отличаться от традиционной.

Как и в почти всех других опциях BIOS, здесь пользователь может найти вариант, позволяющий автоматически устанавливать значение. В этом случае при выборе варианта Auto BIOS должна автоматически выбрать нужный вариант работы контроллера SATA, основываясь на количестве подключенных накопителей и интерфейсах, которые они поддерживают.

В опции существует также вариант Disabled, который позволяет вообще отключить контроллер SATA. В таком случае, однако, жесткие диски, установленные в системе, вообще не будут работать.

Какое значение опции выбрать?

Поскольку большинство операционных систем линейки Windows, начиная с Windows 2000 (не говоря уже о современных ее представителях – Windows 7 и 8), поддерживают расширенный режим работы контроллера SATA, то почти всегда рекомендуется установить вариант Enhanced Mode. Такой выбор позволит использовать все установленные в компьютере накопители без ограничений.

Проблемы с использованием расширенного режима могут начаться лишь в этом случае, если на компьютере установлена старая операционная система, такая, как Windows 95, 98, Me или даже MS-DOS (или несколько ОС, из которых хотя бы одна является старой). Поскольку эти ОС практически ничего не знают о том, что такое расширенный режим, то они не поддерживают работу накопителей в этом режиме.

Единственным выходом из подобной ситуации является установка комбинированного или некомбинированного режимов работы контроллера, при которых будет производиться эмуляция каналов IDE. При всем этом выбор варианта Combined Mode предпочтительнее использовать в этом случае, если компьютер имеет как жесткие диски интерфейса IDE, так и жесткие диски интерфейса SATA, а варианта Non-Combined Mode – в этом случае, если в компьютере установлены лишь жесткие диски интерфейса SATA.

SATA Configuration

Другие идентичные по значению опции: Onboard IDE Operate Mode, ATA/IDE Configuration.

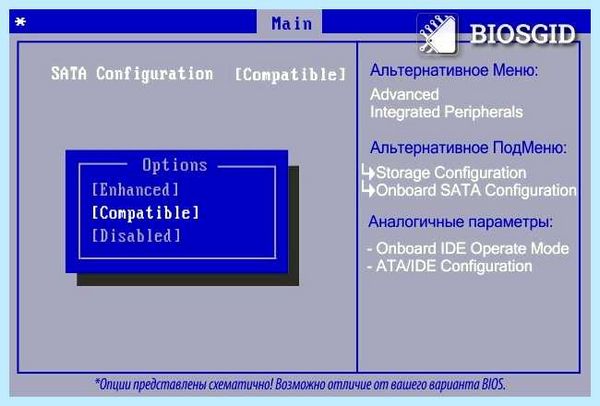

Среди опций BIOS, созданных для настройки параметров жестких дисков, можно порой встретить функцию SATA Configuration. Она создана для настройки параметров работы контроллера SATA/IDE в различных операционных системах. Обычными вариантами опции являются варианты Enhanced (Расширенный режим), Compatible (Совместимый режим) и Disabled (Выключено). Иногда вместо вариантов Enhanced и Compatible можно встретить варианты Normal (Нормальный) и Legacy (Совместимость с устаревшими операционными системами), однако по назначению они идентичны соответственно вариантам Enhanced и Compatible.

Принцип работы

SATA – это новая технология интерфейса внутренних накопителей компьютера, пришедшая на замену технологии интерфейса ATA (Advanced Technology Attachment), часто также называемого интерфейсом IDE (Integrated Drive Electronics). Большинство материнских плат современных компьютеров оснащено именно интерфейсом SATA. Аббревиатура SATA образована добавлением к аббревиатуре ATA буквы S, которая обозначает Serial, другими словами, «последовательный». Таким макаром, SATA – это последовательный вариант интерфейса ATA.

Из этого следует, что интерфейс SATA не отказывается от всех преимуществ интерфейса ATA, а лишь является его усовершенствованием. А именно, интерфейс SATA позволил значительно увеличить скорость передачи данных между материнской платой и жестким диском (до 6 Гб/c в версии SATA 3.0). Почти во всем это было достигнуто за счет преобразования интерфейса из параллельного в последовательный. Параллельный кабель IDE имеет 16 линий данных, не считая служебных линий данных, и всего в кабеле насчитывается 40 проводников (80 в кабеле для устройств, поддерживающих UDMA-66). В отличие от кабеля IDE, кабель SATA имеет всего две линии данных. Все же, именно это обстоятельство, из-за низкой помехоустойчивости сигналов в кабеле IDE, накладывает ограничение на максимальную длину этого кабеля (которая может составлять менее полуметра), также на скорость передачи данных по кабелю. Также существенным нововведением интерфейса SATA стала возможность «горячего» (без выключения компьютера) подключения устройств (с помощью технологии AHCI (Advanced Host Controller Interface)).

Кроме того, что немаловажно, интерфейс SATA позволяет разместить на материнской плате больше разъемов для подключения жестких дисков или других накопителей. Большинство материнских плат, поддерживающих лишь интерфейс IDE, могло иметь всего лишь по два разъема IDE. К каждому из этих разъемов мог подключаться один кабель, а к каждому кабелю – менее двух жестких дисков (или прочих накопителей) IDE. Данные диски обозначаются как Master (Основной) и Slave (Ведомый). Однако в отличие от IDE интерфейс SATA поддерживает не больше одного устройства на разъем, что дает возможность избежать потенциальных проблем, связанных с негативным взаимодействием между устройствами, расположенными на одном кабеле.

Это ограничение на максимальное число накопителей, существовавшее во времена господства IDE, нашло отражение и в операционных системах тех пор. Старые ОС линейки Windows, до Windows Millenium включительно, могли использовать менее 4 устройств IDE, расположенных на двух разъемах. С появлением интерфейса SATA стало возможным размещать на материнской плате большее число разъемов, и, как следствие, пользователь получил возможность установить большее количество жестких дисков. Но старые операционные системы линейки Windows не способны видеть эти диски.

Опция SATA Configuration предназначена, сначала, для исправления данного недостатка старых ОС. Если пользователь выберет значение опции Compatible, то это позволит старым операционным системам видеть диски, установленные на разъемах SATA. В противном случае, если установить вариант Enhanced, в этих ОС возможна ошибка в определении количества жестких дисков.

Кроме того, в опции есть вариант Disabled, который позволяет вообще отключить контроллер IDE/SATA.

Какое значение выбрать?

Ответ на этот вопрос находится в зависимости от того, какая операционная система установлена у вас на компьютере. Если это операционная система Windows Me, Windows 95/98 и поболее старая, то необходимо установить значение Compatible (Legacy). В противном случае ОС не сможет определить диски SATA или определит их неправильно.

Если же у вас установлена современная операционная система линейки Windows, такая, как Windows 2000, Windows XP, Windows Vista, Windows 7 или Windows 8, то рекомендуется установить значение Enhanced (Native). В данном случае данные операционные системы смогут работать с любым количеством дисков SATA. В то же время включение значения Compatible (Legacy) приведет к тому, что в современных ОС будут видны только 2 канала IDE, и, как следствие, максимальное количество доступных дисков будет равно 4. Однако может случиться такая ситуация, когда у пользователя на одном компьютере, имеющим несколько дисков SATA, установлена ОС типа Windows 95/Windows Millenium и современная ОС Windows. В таком случае идеальнее всего установить значение Compatible, чтобы диски SATA были бы доступны в обеих операционных системах.

Настольные ПК HP и Compaq — Сведения о жестких дисках SATA и режимах контроллера

Технология Serial Advanced Technology Attachment, также известная как Serial ATA или SATA, позволяет устройствам хранения, например, жестким дискам и оптическим приводам обменивать данными с материнской платой по высокоскоростному последовательному кабелю по двум парам проводников.

Рис. : Пример разъемов SATA на жестком диске

Кабель питания
Кабель для передачи данных SATA
Рис. : Кабели SATA

Что такое режим AHCI и как его настраивать? Увеличиваем скорость работы компьютера.

Рис. : Порты SATA на материнской плате

Выбор используемого разъема SATA

При установке единого жесткого диска SATA лучше всего использовать разъем с наименьшим числом на материнской плате (SATA0 или SATA1). Затем для оптических приводов можно использовать другие порты.

При установке нескольких жестких дисков, но при установке ОС только на одном из них используйте для подключения системного диска разъем с наименьшим числом (SATA0 для SATA1). Для второго жесткого диска используйте следующее наименьшее число и т.д.

При установке нескольких жестких дисков и использовании режима RAID для увеличения места хранения или создания жесткого диска для резервной копии подключите один из приводов к разъему с наименьшим числом (SATA0 или SATA1), затем подключите другие приводы к разъемам на том же контроллере.

Режимы контроллеров SATA

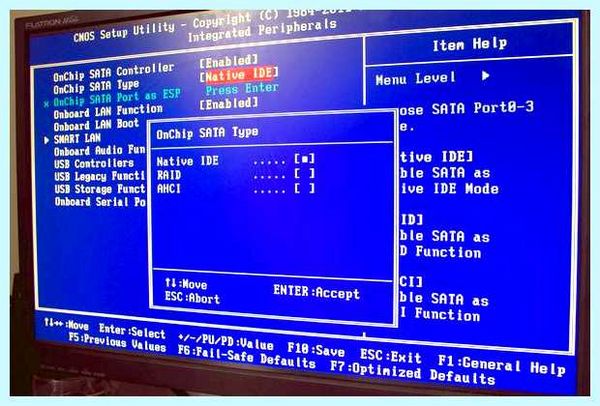

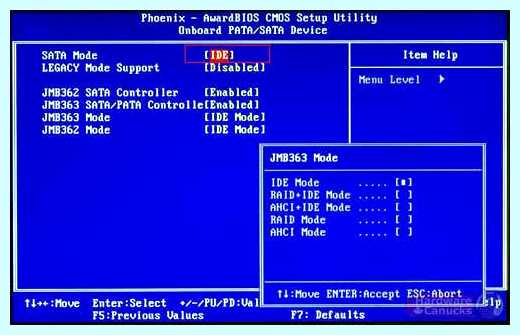

Режимы контроллеров Serial ATA (SATA) определяют, каким образом жесткий диск обменивается данными с компьютером. Жесткий диск с разъемом SATA можно использовать в трех режимах: IDE, AHCI или RAID. Режим RAID также позволяет включить функции AHCI.

Режим IDE — это самый простой режим. В режиме IDE жесткий диск работает как жесткий диск IDE или Parallel ATA (PATA).

Режим Advanced Host Controller Interface (AHCI) позволяет использовать передовые функции приводов SATA, такие как «горячая» замена и Native Command Queuing (NCQ).

С помощью технологии RAID можно из нескольких отдельных жестких дисков создать единый том (или массив) хранения данных, отличающийся избыточностью информации (создается резервная копия жесткого диска на случай его отказа) или более высоким быстродействием (скорость считывания/записи в более емком накопителе увеличивается за счет расслоения дискового пространства).

Примечание.

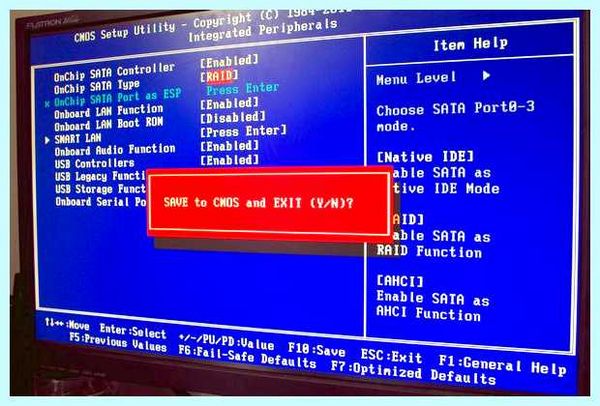

HP рекомендует СНАЧАЛА устанавливать режим контроллера SATA, а потом устанавливать операционную систему. Из-за изменения режима после установки ОС система может не загрузиться.

В следующих разделах приводится описание различных режимов контроллеров SATA.

IDE

Режим IDE — это самый простой режим. В режиме IDE жесткий диск работает как жесткий диск IDE или Parallel ATA (PATA). Жесткий диск в режиме IDE имеет наиболее ограниченный функционал. Вообще, жесткий диск, работающий в режиме IDE, не отличается высокой производительностью. Режим IDE обеспечивает повышенную совместимость с устаревшим оборудованием. Если нужно установить только один жесткий диск и нет необходимости в использовании расширенных функций SATA (AHCI) (таких как горячая замена и Native Command Queuing), выберите режим IDE.

Advanced Host Controller Interface (AHCI)

Режим Advanced Host Controller Interface (AHCI) позволяет использовать передовые функции приводов SATA, такие как «горячая» замена и Native Command Queuing (NCQ). AHCI также позволяет жесткому диску работать на более высоких скоростях, в сравнении с режимом IDE.

Примечание.

При установке Windows XP, возможно, потребуется наличие драйвера контролера SATA во время установки жесткого диска в режиме AHCI.

RAID

Используйте режим RAID (Redundant Array of Independent Disks), если необходимо использовать несколько жестких дисков, либо для того, чтобы увеличить объем для хранения, либо чтобы создать диск резервного копирования. С помощью технологии RAID можно из нескольких отдельных жестких дисков создать единый том (или массив) хранения данных, отличающийся избыточностью информации (создается резервная копия жесткого диска на случай его отказа) или более высоким быстродействием (скорость считывания/записи в более емком накопителе увеличивается за счет расслоения дискового пространства).

В режиме RAID контроллер SATA активирует функции AHCI и RAID при загрузке компьютера.

При установке нескольких жестких дисков и использовании режима RAID подключите один из дисков к разъему с наименьшим числом (SATA0 или SATA1), затем подключите остальные приводы к разъемам на том же контроллере. На некоторых материнских платах разъемы SATA помечены цветами. Подключите приводы к разъемам, раскрашенным в те же цвета.

Примечание.

При установке Windows XP, возможно, потребуется наличие драйвера контролера SATA во время установки жесткого диска в режиме RAID.
