SATA (Serial ATA) – это поочередный интерфейс подключения накопителей к материнской плате компьютера. Данный эталон пришел на замену интерфейсу АТА (РАТА, IDE). Невзирая на то, что поочередный интерфейс принципно медлительнее параллельного (коим является АТА), интерфейс SATA работает резвее эталона IDE за счет использования более больших частот.

На материнской плате есть некоторое количество каналов (разъемов) SATA-контроллера.

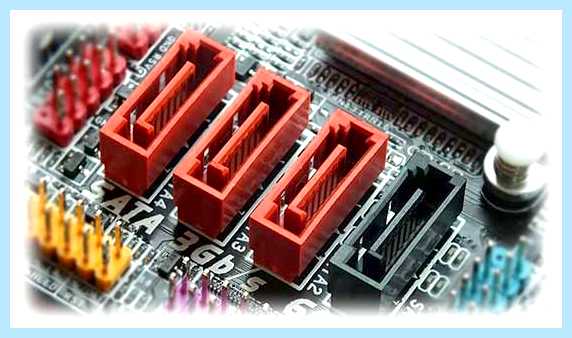

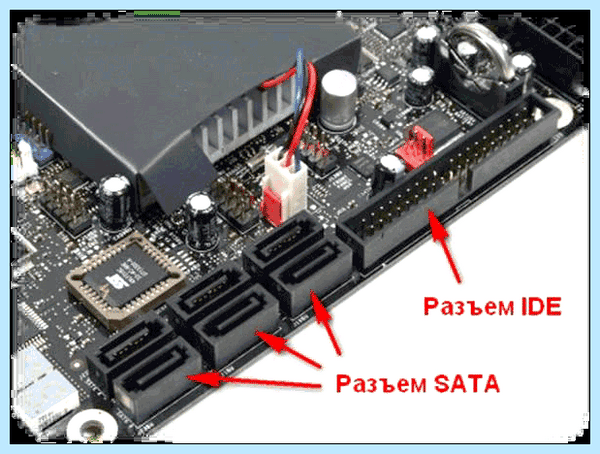

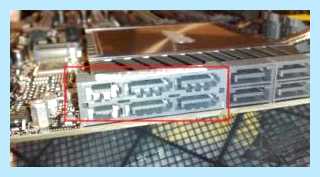

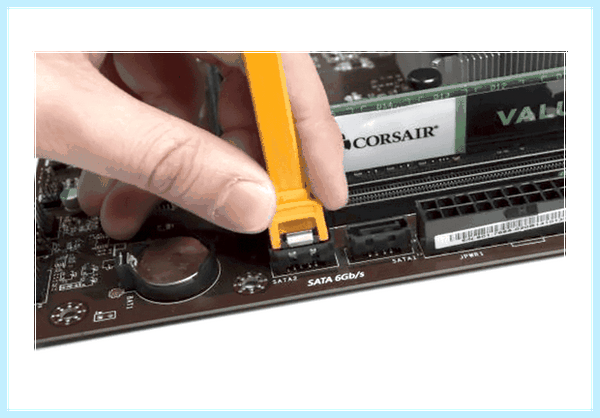

Рис 1. SATA-разьемы на материнской плате.

Плюсами интерфейса SATA (по сопоставлению с АТА) является более высочайшая скорость передачи данных, увеличена длина (наибольшая) кабеля передачи данных.

Не считая этого, каждый SATA-накопитель подключается отдельным кабелем к отдельному разъему на материнской плате. Потому для данного интерфейса неувязка конфликта Slave/Master отсутствует. Так как для каждого SATA-устройства полагается отдельный кабель, сразу могут работать несколько устройств.

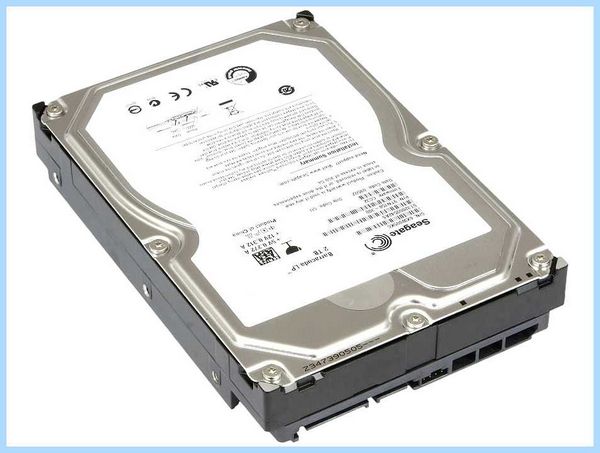

Рис 2. SATA-винчестер.

Для передачи данных по данному интерфейсу употребляется 7-контактный кабель (шина данных), наибольшая длина которого не должна превосходить 1 метр. (Для сопоставления: для передачи данных по интерфейсу АТА употребляется 40- либо 80-жильный шлейф, который имеет огромную площадь, что понижает циркуляцию воздуха в системном блоке, усложняет разводку проводов и шлейфов снутри системника.)

Спецификации эталона Serial ATA:

SATA Revision 1.0 (SATA/150, SATA I) – обеспечивает пропускную способность 150 МБ/с, работает на частоте 1,5 ГГц

SATA Revision 2.0 (SATA/300, SATA II) – обеспечивает пропускную способность 300 МБ/с, работает на частоте 3 ГГц.

SATA Revision 3.0 (SATA/600, SATA III) – обеспечивает пропускную способность 600 МБ/с.

Спецификации интерфейса SATA имеют принцип оборотной сопоставимости. Это означает, что накопитель с интерфейсом SATA/300 можно подключать в разъем SATA/150 материнской платы, а накопитель с интерфейсом SATA/150 можно подключать в разъем SATA/300 материнской платы. Правда, работать они будут в режиме согласования скоростей (в наименьшую сторону). Другими словами, если к разъему SATA/300 подключен накопитель SATA/150, данный накопитель будет работать на скорости 150 МБ/с. Если к разъему SATA/150 подключен накопитель SATA/300, данный накопитель тоже будет работать на скорости 150 МБ/с.

Последовательный интерфейс Serial ATA – что это такое, виды и использование

SATA – это интерфейс использующийся для связи меж материнской платой и HDD. Разработка основывается на протоколе правил, который определяет, как будут передаваться биты в контроллере, который производит передачу и сигнальные полосы на кабеле. Интерфейс является поочередным, а это означает, что данные передаются бит за битом.

Разработка технологии началась ещё в 2000 г., наилучшими компаниями в IT-сфере. В материнские платы разъём начал интегрироваться в 2003 г.

SATA – переводится как последовательное применение новейших технологий. Расшифровывается как Serial Advanced Technology Attachment. Ключевым тут является слово Serial, что означает «последовательное», чем соответственно и отличается интерфейс от своего предшественника PATA.

IDE (он же PATA) использует параллельную передачу данных, чем сильно уступает по скорости более новому интерфейсу. К тому же IDE использует 40-контактный кабель, чем затрудняет циркуляцию воздуха внутри ПК и способствует росту температуры.

Кабеля и разъемы

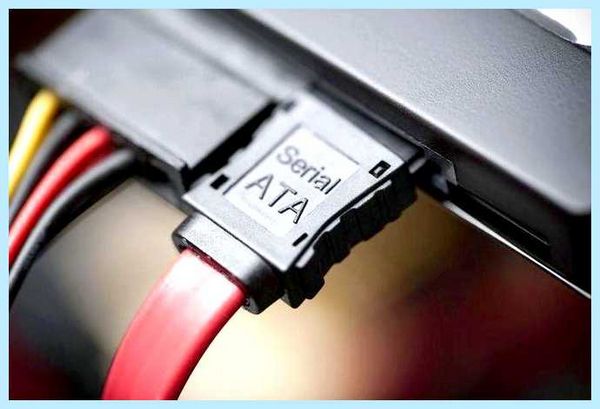

Для подключения жесткого диска при помощи Serial ATA потребуется два кабеля.

Первый кабель служит для передачи данных и имеет 7 контактов. Второй же SATA кабель является питанием и подключается непосредственно к блоку питания через 4-х контактный MOLEX-разъём. Напряжение, которое проходит через кабель питания равняется 3, 3,5 и 12 В, при всем этом сила тока 4,5 А.

Чтобы не создавать больших скачков в переходе с одного интерфейса на другой, в плане питания, на многих HDD присутствуют старый 4-х контактный разъём.

Более новые HDD используют уже только 15-контактный SATA разъём.

вытянул репку \ замена sata портов

Разновидности САТА

С момента выхода (2003 г.) разработка технологии не стояла на месте и выпускались всё более быстрые и стабильные версии. Сейчас существует 6 основных версий, которые широко популярны и востребованы.

Все разъемы материнской платы

Sata

Первую модель, на этот момент встретить в ПК достаточно сложно. Работает на частоте 1.5 ГГц и имеет пропускную способность в 150 Мб/с, что не сильно превышает пропускную способность Ultra ATA. Основным преимуществом перед прошлым интерфейсом является последовательная шина, которая обеспечивает большую скорость передачи данных.

Sata 2

SATA 2 вышла на следующий год после выхода первой версии. Частота шины стала 3 ГГц, а пропускная способность 300 Мб/с. Использовала чипсет от NVIDIA с названием nForce 4. Визуально выглядит, как и первая версия.

Sata 3

Первая вариация 3 версии появилась в 2008 году. Скорость передачи данных 600 Мб/с.

В версии 3.1 была улучшена работа с SSD, снижено общее энергопотребление для системы, в которую входят несколько устройств.

PCIe SATA контроллер ASMedia ASM1166 с Aliexpress на 6 SATA разъемов

Версия 3.2 имеет отличительную особенность — это слияние в PCI Express и Serial ATA названное как SATA Express. Основным является PCI, но программно по-прежнему совместим с Serial ATA. Имеет пропускную способность в 1969 Мб/с.

Esata

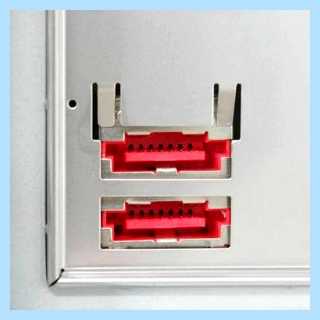

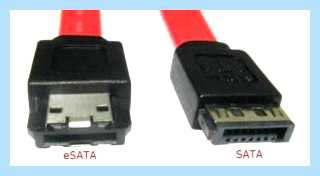

Данная технология используется для подключения внешних устройств, использующих функцию «Hot Swap». Разъёмы были изменены и теперь несовместимы с стандартным Serial ATA хотя сигнально они идентичны. Также разъёмы стали более прочными, что позволяет сделать больше число подключений/отключений устройств до выхода из строя. Используются два кабеля, один для передачи данных, другой для питания.

Power eSATA

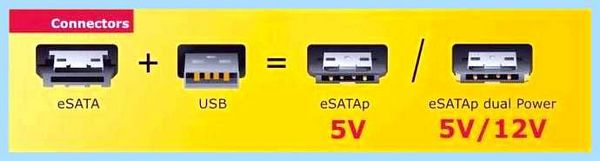

Power eSATA (eSATAp) – специально разработан для того, чтобы избавится от двух кабелей требуемых при подключении. Данный интерфейс по одному кабелю передаёт данные и питание, чем упрощает использование.

Msata

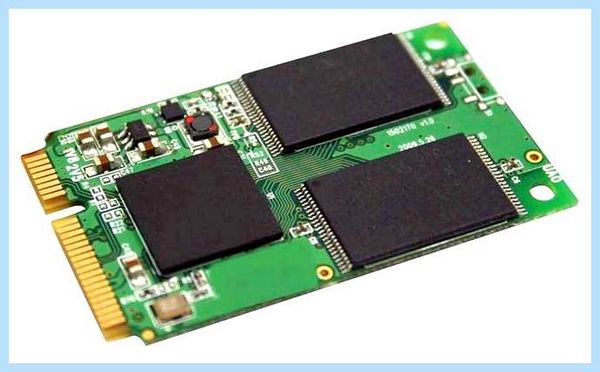

Интерфейс, который используется в нетбуках и ультрабуках, заменяя собой более громоздкий разъём предшественника. Пропускная способность 6 Гбит/с.

SAS

Интерфейс подключения по физическому каналу, аналогу Serial ATA, устройств, которые управляются при помощи набора команд SCSI. Тем появляется возможность подключать любые устройства, которые в управлении используют набор команда SCSI, этому так же способствует обратная совместимость с Serial ATA. Если сравнивать два эти интерфейса, то топология SAS находится на более развитом уровне, что позволяет подключить по двум или более каналам параллельно одно устройство. Первые ревизии SAS и Serial ATA 2 значились как синонимы, но с течением времени создатели решили, что использование SCSI в ПК нецелесообразно и разделили их.

Что такое RS-485 и зачем используется интерфейс

Что такое

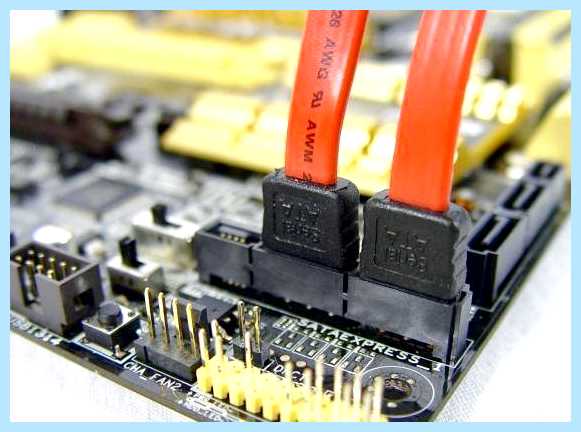

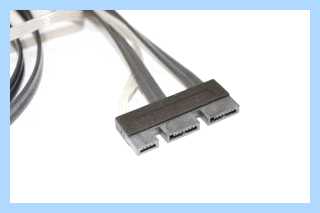

Это технология совмещения PCI Express и SATA. На материнской плате выглядит как два рядом расположенных порта SATA, что позволяет подключить как устройства использующие прошлые интерфейсы так и поболее новый. Пропускная способность 8 Гб/с при подключении одного разъёма и 16 Гб/с при подключении сразу двух разъёмов.

Отличия и совместимость

Все версии обратно совместимы между собой. Т.е. при наличии Serial ATA 3 пользователь без усилий сможет подключить устройство использующее версию 2. И так со всеми версиями.

Пропускная способность у 3 версии вдвое выше чем у 2 и составляет 6 Гбит/с. По сравнению с предыдущей было улучшено управление питанием.

Распиновка

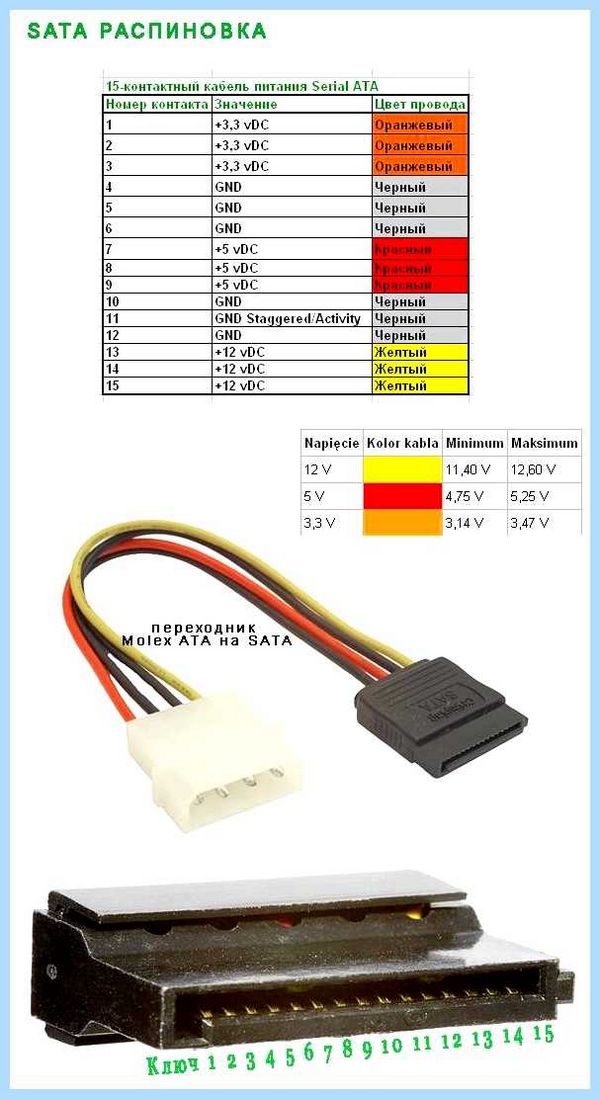

Распиновка кабеля питания Serial ATA:

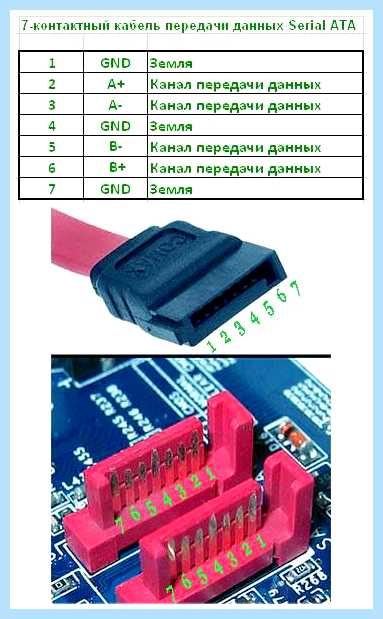

Распиновка кабеля подключения:

Как узнать какой SATA на материнской плате

Узнать какой разъём Serial ATA установлен на материнской плате пользователь может в несколько способов. Для владельцев стационарных ПК первый способ будет наиболее актуальный.

Нужно снять боковую крышку системного блока, чтобы добраться до материнской платы. Если у вас ноутбук придётся производит полную разборку. Делать это неопытному пользователю не рекомендуется. После того, как добрались до материнской платы следует найти разъём с надписью SATA или же можно просто отследить кабель, который идёт от HDD в материнскую плату. Возле этого разъёма на материнке и будет написано SATA. 6 Гб/с – это третья ревизия, а 3 Гб/с — это вторая.

Если же нет возможности разобрать, а разъём Serial ATA узнать нужно, можно воспользоваться программами. Нужно скачать программу HWiNFO, установить её и открыть.

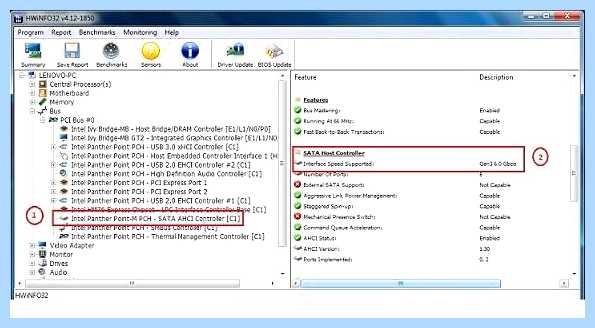

В основном окне выбрать Bus – Pci Bus и посмотреть в правой части окна какие порты Serial ATA присутствуют на материнской плате.

Как узнать какая SATA на материнской плате

Интерфейсы подключения жёстких дисков SATA 2 и SATA 3 являются одними из наиболее распространённых. Они совместимы между собой, но имеют одно кардинальное отличие — величину пропускной способности.

Так, имеет смысл знать, где на плате находится порт SATA 2, а где порт SATA 3 для того, чтобы рационально подключить жёсткие диски к материнской плате. Быстрые диски желательно подключать, используя интерфейс с более высокой пропускной способностью, а медленные — с низкой. В этой статье показаны два способа узнать какая SATA на материнской плате.

Как узнать версию SATA на материнской плате?

Заметим, что пропускная способность зависит не только лишь от того, к чему вы подключили накопитель, да и от того, какой именно накопитель вы подключили. Обычные жёсткие диски пока не соответствуют возможностям, предоставляемым SATA 3. Даже подключив такой диск к разъёму SATA 3, вы не получите скорость, соответствующую скорости, типичной для SATA 3.

1. Маркировки на материнской плате

Как найти порты SATA на материнской плате? Это довольно легко. Разъёмы SATA имеют характерный внешний облик: прямоугольный вход с перевёрнутой буквой Г в центре. Их сложно с чем-то спутать.

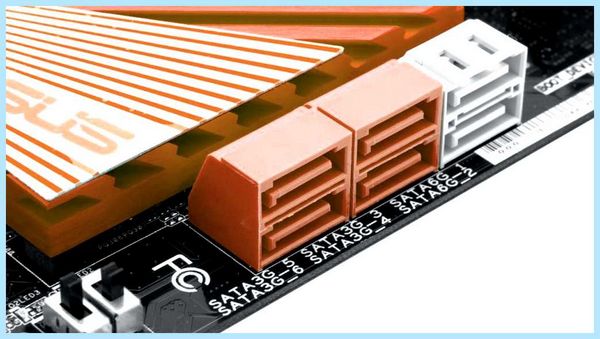

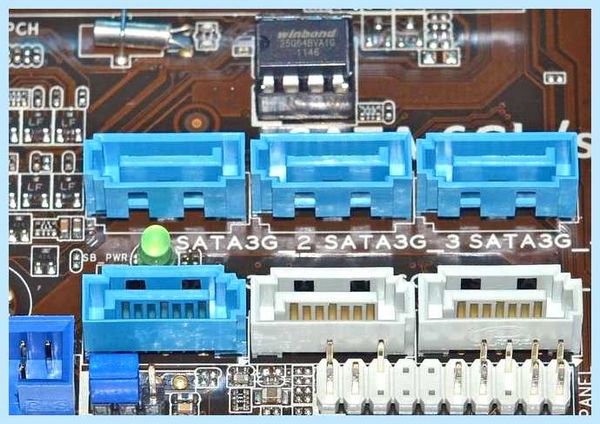

Для того, чтобы можно было отличить друг от друга порты SATA 2 и SATA 3, рядом с ними на материнской плате наносятся специальные маркировки. Так, порт SATA 2 может быть подписан как SATA2, так и SATA3G (3G —максимальная пропускная способность: 3 Гбит/сек). Порты SATA 3 обозначаются маркировками SATA3 или SATA6G. Пример маркировок на скриншоте ниже:

Это самый быстрый и простой способ узнать версию SATA на вашей материнской плате.

HWiNFO64

Если вы не имеете физического доступа к системному блоку или маркировок на материнской плате нет, существует ещё один способ узнать версию SATA — при помощи программ. В этом нам поможет бесплатная утилита HWiNFO64, анализирующая всю доступную информацию обо всех компонентах компьютера.

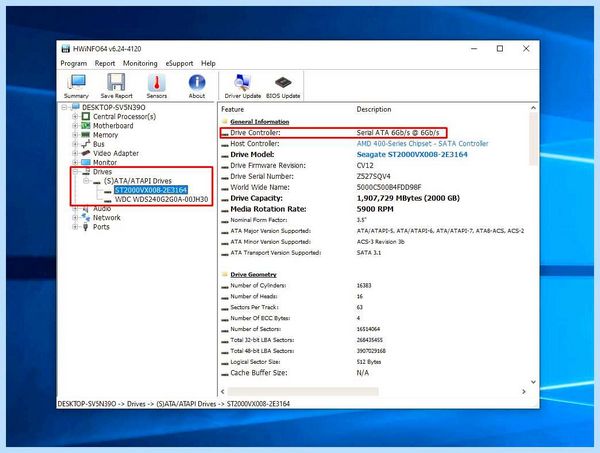

Запустив программу, раскройте раздел Drives и выберите один из подключённых к материнской плате накопителей (если их несколько). В появившемся справа перечне характеристик в строке Drive Controller будет указан интерфейс, при помощи которого материнская плата и жёсткий диск обмениваются данными. Если это Serial ATA 6Gb/s, то диск подключён при помощи SATA 3, если же Serial ATA 3Gb/s, то SATA 2.

Выводы

Теперь вы знаете как определить какая версия сата используется на материнской плате. Приобретая новый накопитель для своего компьютера, нужно понимать, к какому интерфейсу он будет подключаться и с какой скоростью будет работать. Быстрые жёсткие и SSD-диски рекомендуется подключать к интерфейсу SATA 3, способному максимально использовать их быстродействие. Устаревшие модели наиболее рационально подключать к SATA 2, если есть свободные порты. К SATA 3 их подключать тоже можно, но производительности, характерной для этого интерфейса, ожидать не стоит.
