Перед тем, как глядеть наружный Serial ATA либо eSATA, принципиально поглядеть интерфейсы USB и FireWire. Оба этих контроллера были разработаны как высокоскоростные поочередные контроллеры меж it системой и наружными периферийными устройствами. USB более общий и употребляется для более широкого диапазона устройств перифирии, таких как клавиатуры, мыши, сканеры и принтеры, в то время как FireWire практически только употребляется в качестве внешнего интерфейса.

Что такое внешний SATA интерфейс?

С разработкой новых эталонов Serial ATA, наружный формат хранения, сейчас начинает выходить на рынок. В этой статье мы разглядим новый интерфейс, как он сравнивается с существующими форматами, также то что он может означать исходя из убеждений внешнего хранилища.

Интерфейс внешнего хранилища ПК, основанный на стандартах SATA

USB и FireWire были большущим преимуществом для передачи данных, но их производительность по сопоставлению с настольными дисками всегда отставала.

Различия USB и FireWire

Перед тем, как глядеть наружный Serial ATA либо eSATA, принципиально поглядеть интерфейсы USB и FireWire. Оба этих контроллера были разработаны как высокоскоростные поочередные контроллеры меж it системой и наружными периферийными устройствами. USB более общий и употребляется для более широкого диапазона устройств перифирии, таких как клавиатуры, мыши, сканеры и принтеры, в то время как FireWire практически только употребляется в качестве внешнего интерфейса.

Невзирая на то, что эти контроллеры употребляются для наружного хранилища, фактические диски, применяемые в этих устройствах, все еще употребляют формат SATA. Это значит, что внешний корпус, содержащий жесткий либо оптический привод, имеет мост, который конвертирует сигналы с интерфейса USB либо FireWire в «CATA», применяемый приводом. Этот перевод вызывает некое ухудшение общей производительности накопителя.

Одним из огромных преимуществ, которые были реализованы на обоих этих контроллерах, была возможность «горячей» подмены. Прошлые поколения контроллера хранения данных обычно не поддерживали возможность динамически добавлять либо удалять диски из системы. Эта особенность принудила рынок наружного хранилища подорваться.

Еще одна увлекательная функция, которую можно отыскать в eSATA, — это множитель портов. Он позволяет использовать один разъем eSATA для подключения наружней шины eSATA, которое обеспечивает подключение нескольких дисков.

eSATA против SATA интерфейса

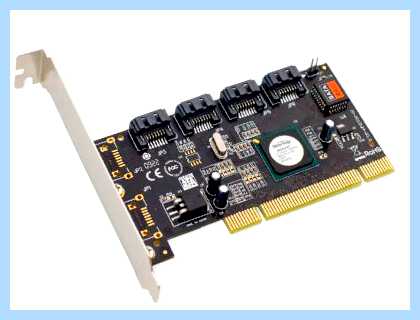

Наружный Serial ATA по сути является дополнением спецификаций для стандартного контроллера Serial ATA. Это не неотклонимая функция, а расширение которое можно добавить как к контроллеру, так и к устройствам. Для правильной работы eSATA оба должны поддерживать нужные функции «CATA». Это в особенности принципиально, потому что многие контроллеры и диски SATA первого поколения не поддерживают функцию Hot Plug, для наружного интерфейса.

Невзирая на то, что eSATA является частью спецификаций «CATA» контроллера, он употребляет совсем другой физический разъем от внутренних разъемов SATA. Предпосылкой этого является наилучшее экранирование скоростных поочередных линий, применяемых для передачи сигналов от защиты от электрических помех. Он также обеспечивает длину кабеля 2 метра по сопоставлению с 1 метром для внутренних кабелей. В итоге два типа кабелей не могут употребляться взаимозаменяемо.

Различия в скорости интерфейсов

Одним из преимуществ, которые eSATA предлагает по USB и FireWire, является скорость. В то время как другие два имеют накладные расходы от преобразования сигнала между внешним интерфейсом и внутренними дисками, SATA не имеет этой проблемы. Поскольку «CATA» является стандартным контроллером используемым на многих новых жестких дисках, в корпусе требуется простой переходник между внутренним и наружным разъемами. Это означает, что подключаемое устройство должно работать с той же скоростью, что и внутренний диск SATA.

Так вот скорости различных внешних интерфейсов:

USB 1.1 — 15 Мбит/с
FireWire (1394a) — 400 Мбит/с
USB 2.0 — 480 Мбит/с
FireWire 800 (1394b) — 800 Мбит/с
SATA 1,5 — 1,5 Гбит/с
SATA 3.0 — 3.0 Гбит/с
USB 3.0 — 4.8 Гбит/с
USB 3.1 — 10 Гбит/с

Новые стандарты USB теперь более теоретичны, чем SATA, который используют приводы в наружных корпусах. Дело в том, что из-за накладных расходов на преобразование сигналов новый USB по-прежнему будет немного медленнее, но для большинства потребителей практически нет разницы. Из-за этого разъемы eSATA гораздо менее распространены, поскольку использование USB-корпусов намного удобнее.

Выводы

Отдельно подключаемая «CATA» была отличной идеей, когда она впервые появилась. Проблема в том, что интерфейс не менялся за многие годы. В результате внешние контроллеры стали намного быстрее, чем накопители. Это означает, что eSATA гораздо менее распространен и фактически не используется на многих компьютерах вообще. Это может измениться, если SATA Express реализует себя, но навряд ли означает, что USB будет доминировать в интерфейсе внешнего хранилища на многие годы вперед.

Что такое контроллер SATA Express?

SATA или Serial ATA добились востребования в файловых хранилищах компьютера. Стандартизация интерфейса обеспечивает простоту установки и совместимость между компьютерами и устройствами хранения. Проблема состоит в достижении предела пропускной способности популярного SATA . И многие твердотельные накопители ограничены производительностью интерфейса, а не накопителя. Из-за этого необходимо было разработать новые стандарты связи между компьютером и накопителями. SATA Express, это современная разработка, которая улучшит производительность.

SATA или PCI-Express соединение

Существующие спецификации SATA 3.0 были ограничены пропускной способностью всего 6,0 Гбит/с, что соответствует примерно 750 МБ/с. Теперь с накладными расходами на интерфейс и остальные моменты. Это означает, что эффективная производительность была ограничена только 600 МБ/с.

Многие из нынешних поколений твердотельных накопителей достигли этого предела и нуждаются в некоторой форме более быстрого интерфейса. Спецификация SATA 3.2, частью которой считается SATA Express, представляет новое средство связи между компьютером и устройствами, позволяя устройствам выбирать, использовать ли существующий метод SATA, обеспечивая обратную совместимость со старыми устройствами или использовать быструю PCI Sata.

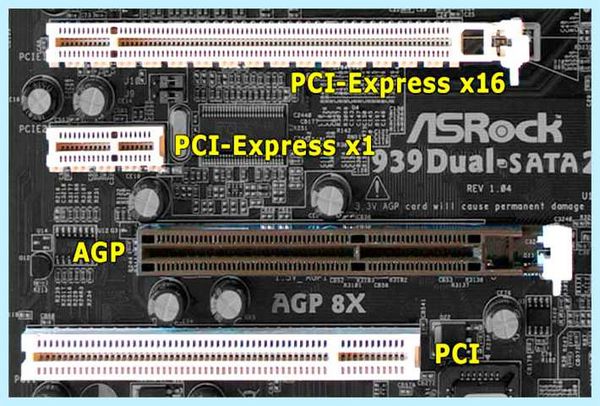

Шина PCI-Express традиционно использовалась для связи между процессором и периферийными устройствами, такими как графические карты, сетевые интерфейсы, порты USB и т.д.

С действующими стандартами PCI-Express 3.0, одна линия слота PCI-Express может обрабатывать до 1 гб/с делает это быстрее, чем текущий интерфейс SATA. Этого не возможно достичь на одной линия PCI-Express, но устройства могут использовать несколько линий. Согласно спецификациям SATA Express, накопитель с новым интерфейсом может использовать две линии PCI-Express (часто называемые x2), чтобы иметь потенциальную полосу пропускания 2 гб/с, что почти втрое превышает скорость предыдущих SATA 3.0.

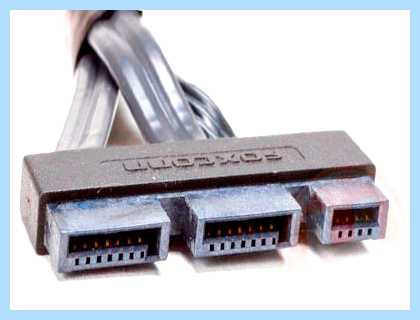

Новый разъем SATA Express

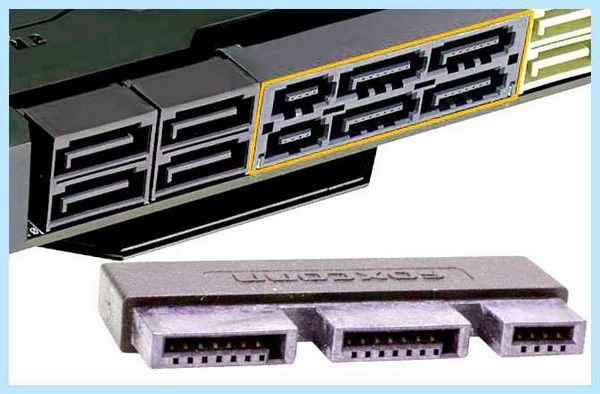

Теперь новый интерфейс также требует нового разъема. Это может выглядеть несколько похоже, так как разъем фактически объединяет два разъема данных SATA вместе с третьим немного меньшим разъемом, который имеет общее с коммуникациями на основе PCI-Express. Два разъема SATA на считаются полностью функциональными портами SATA 3.0. Один разъем SATA Express на компьютере может поддерживать два старых порта SATA. Проблема возникает, когда вы хотите подключить в разъем более новый накопитель на основе SATA Express. Все разъемы SATA Express будут использовать доступную ширину независимо от того, использует ли диск старую связь SATA или новую PCI-Express. Один SATA Express может обрабатывать либо два диска SATA, либо один диск SATA Express.

Так почему же диск SATA Express на основе PCI-Express не использует только один третий разъем, а не два порта SATA? Это связано с тем, что накопитель на основе SATA Express может использовать любую технологию, поэтому он обязан иметь интерфейс с обеими. Многие порты SATA связаны с линией PCI-Express для связи с процессором. Используя интерфейс PCI-Express напрямую с диском SATA Express, вы в используете два порта SATA на материнской плате.

Краткая история eSATA интерфейса. Полезные FiшКi

Ограничения интерфейса команд

SATA — это эффективный способ передачи данных между устройством и процессором в компьютере. В дополнение к этому, сверху работает диспетчер задач для отправки команд на то, что должно быть записано и прочитано с накопителя. В течение многих лет это обрабатывалось AHCI (Advanced Host Controller Interface). Это было настолько стандартизировано, что в главном записано внутри каждой операционной системы в текущее время на рынке. Это эффективно делает диски SATA как «подключи и играй». Никаких дополнительных драйверов не требуется. Но эта технология хорошо работала со старыми более медленными технологиями, такими как жесткие диски и USB-накопители, она действительно сдерживает более быстрые твердотельные накопители. Проблема в том, что, очередь задач AHCI может содержать 32 команды в очереди, а обрабатывать только одну команду за один раз, поскольку существует только одна очередь.

Здесь вступает в действие набор команд NVMe (энергонезависимой памяти). Он имеет в 65.536 командных очередей, каждая из которых способна хранить 65.536 команд в очереди. Это позволяет параллельно обрабатывать команды хранения на диске. Это не выгодно для жесткого диска, поскольку он по-прежнему эффективно ограничен одной командой из-за головок дисков. Для твердотельных накопителей с их несколькими микросхемами памяти он может эффективно увеличить их пропускную способность, записывая несколько команд в разные микросхемы и клетки одновременно.

Есть небольшая проблема. Это новая технология, и в результате она не встроена в большинство существующих на рынке операционных систем. Большинству потребуется установить в них дополнительные драйверы, чтобы диски могли использовать новую технологию NVMe. Развертывание быстрой производительности для дисков SATA Express может занять некоторое время, потому что программное обеспечение должно стать более зрелым, как в первом представлении AHCI. Но SATA Express позволяет дискам использовать любой из этих двух методов. Поэтому вы все еще можете использовать новую технологию сейчас с драйверами AHCI и, возможно перейти к более новым стандартам NVMe для повышения производительности, или потребуется переформатировать диск.

Функции, добавленные в SATA Express через SATA 3.2

Теперь новые спецификации SATA добавляют больше, чем просто новые методы связи и разъем. Большинство из них нацелены на мобильные компьютеры, но они могут принести пользу другим не мобильным компьютерам. Заметная функция энергосбережения — это новый режим DevSleep. Это новый режим питания, который позволяет системам в хранилище практически полностью отключаться, что снижает потребление энергии в режиме ожидания. Это должно помочь улучшить время работы специальных ноутбуков, в том числе ультрабуков, разработанных на основе SSD дисков, и с низким энергопотреблением.

Пользователи SSHD (твердотельные гибридные накопители) также получат выгоду от новых стандартов, поскольку они внедрили новый набор оптимизаций. В текущих реализациях SATA контроллер накопителя будет определять, какие элементы должны и не должны кэшироваться, основываясь на том, что он видит, как запрашивается. Благодаря новой структуре операционная система может по существу сообщать контроллеру накопителя, какие элементы он должен хранить в кэше, что уменьшает количество служебных данных на контроллере накопителя и повышает производительность.

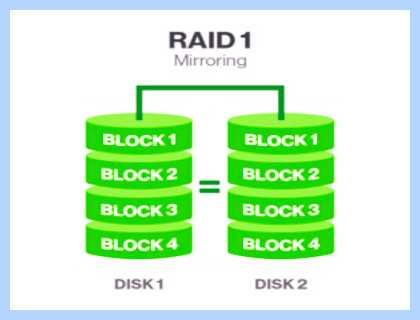

Есть функция для использования с настройками дисков RAID. Одной из целей RAID считается избыточность данных. В случае отказа диска его можно заменить, а затем данные будут восстановлены из данных контрольной суммы. Они сделали новый процесс в стандартах SATA 3.2, который может улучшить процесс восстановления, распознавая, какие данные повреждены, а какие нет.

Реализация и почему этого не произошло

SATA Express считают официальным стандартом с конца 2013 года, но он не начал проникать в компьютерные системы до выпуска чипсетов Intel H97/Z97 весной 2014 года. Даже с материнскими платами, имеется новый интерфейс, но на момент запуска нет дисков, которые могут использовать новую технологию. Это связано с поддержкой операционной системой новой очереди команд, чтобы полностью использовать SATA Express. Текущие реализации позволяют использовать разъемы SATA Express с существующими дисками SATA. Это поможет упростить внедрение для тех, кто приобрел технологию сейчас, когда диски станут доступны.

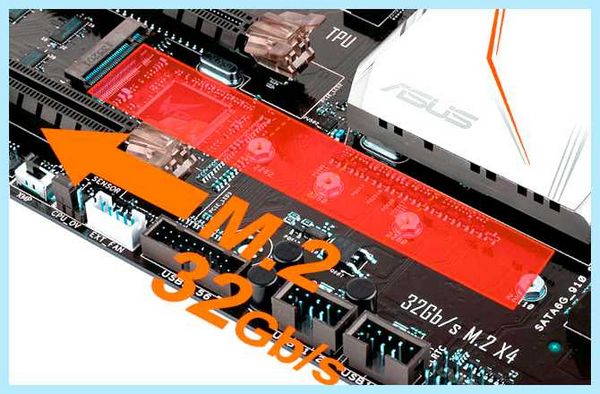

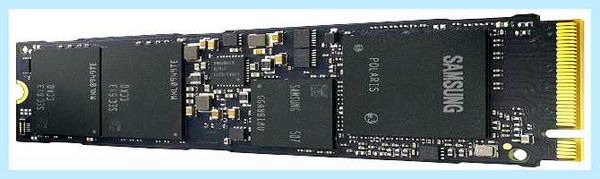

Причина того, что интерфейс не стал популярным, считается интерфейс M2. Это используется исключительно для твердотельных накопителей, которые имеют меньший форм-фактор, и используется в ноутбуках, но также и в настольных системах. Жестким дискам по-прежнему не хватает стандартов SATA. M.2 обладает большей гибкостью, поскольку не находится в зависимости от более крупных дисков, но может использовать четыре линии PCI-Express, что означает более быстрые диски, чем две линии SATA Express. На этом этапе потребители могут никогда не увидеть, что SATA Express будет принят.

xTechx.ru

SATA — интерфейс. Виды разъёмов, скорость передачи данных, ревизии и версии SATA.

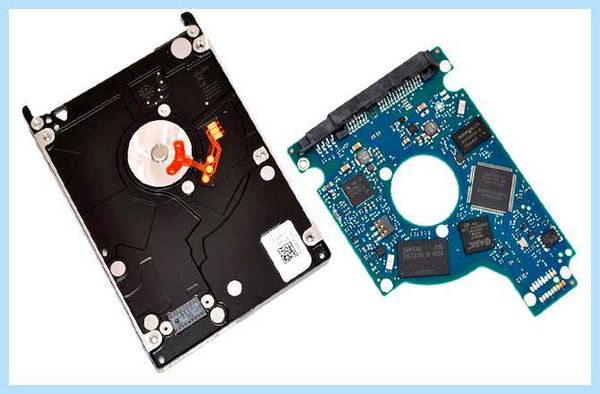

SATA ( Serial — ATA , Serial Advanced Technology Attachment ) – разновидность интерфейса компьютерной шины, созданный для подключения к шине устройств, жёстких дисков, оптических приводов, SSD накопителей и других.

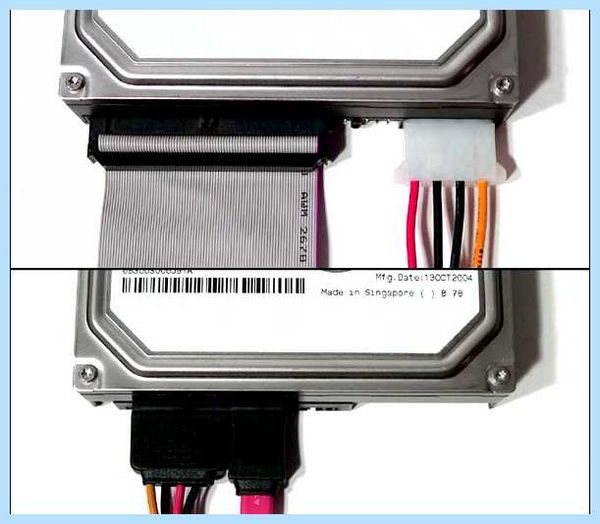

Был разработан и представлен в 2003 году, как замена ныне устаревшему интерфейсу ATA ( AT Attachment ), также известный как IDE . Позже, ATA был переименован в PATA ( Parallel ATA ), для лучшей узнаваемости и избегания путаницы.

Была создана организация под названием SATA — IO ( Sata International Organization ), которая отвечает за развитие, поддержку, и публикацию новых спецификаций как для SATA , так и для SAS ( Serial Attached SCSI ).

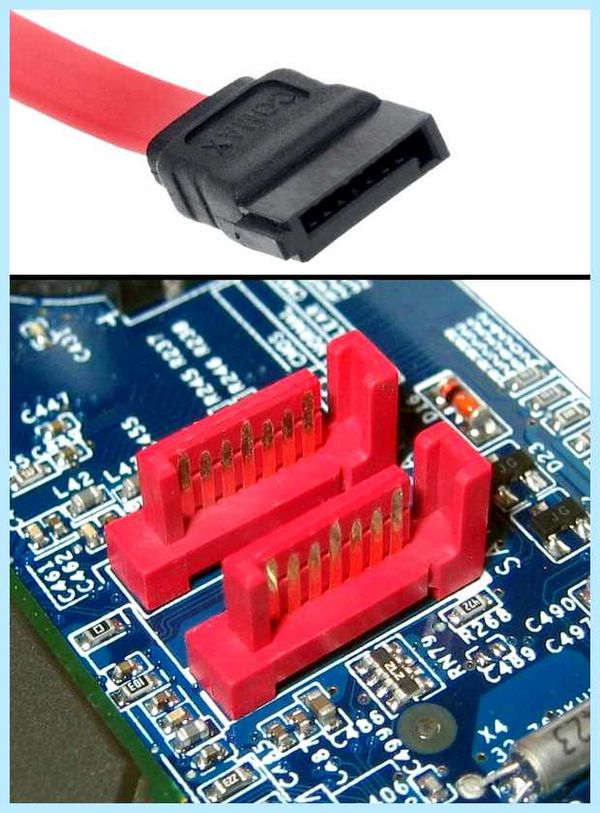

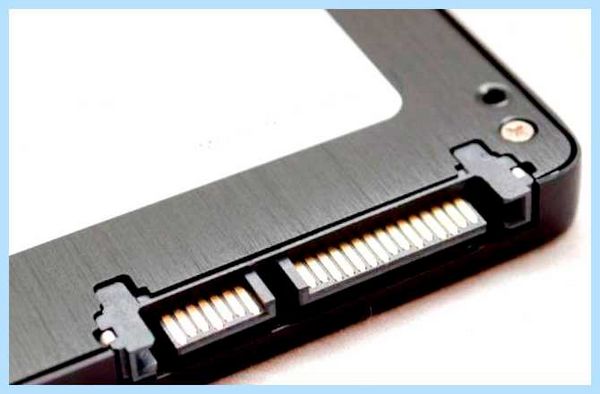

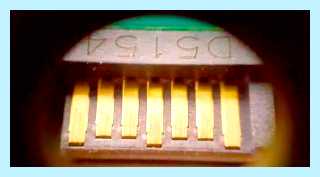

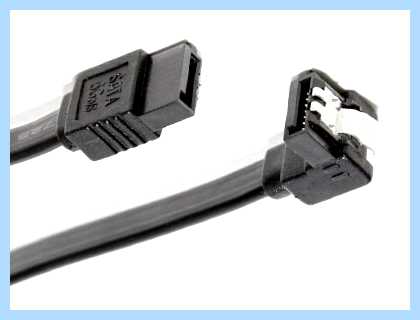

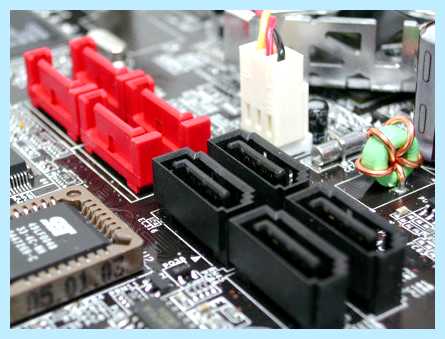

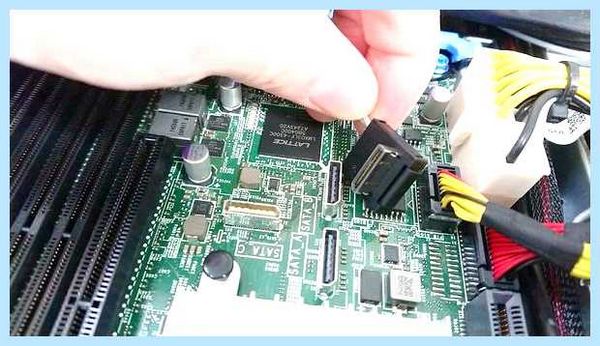

Преимущества нового интерфейса в сравнении со старым были как физические: уменьшенные габариты разъёмов, шлейфов и меньшее количество контактных ножек (7 против 40); так и технические: нативная поддержка «горячей замены» (замена не активного устройства), более быстрая передача данных на более высоких скоростях, увеличенная эффективность очереди команд вводавывода ( I O ). Позже, с приходом режима AHCI, появилась поддержка технологии NCQ.

Теоретически, последовательный порт медленнее параллельного, но повышения скорости удалось добиться благодаря высокой частоте функционирования. Частоту удалось поднять благодаря отсутствию необходимости синхронизации данных, также большей защищённости кабеля от помех (толще проводник, меньше помех).

В 2008 году, более 90% новых настольных компьютеров использовали для подключения периферии SATA разъём. PATA всё ещё можно приобрести, но продаются они лишь для сохранения совместимости со старыми дисками и материнскими платами.

Ревизии SATA :

SATA 1. x

Первая ревизия интерфейса предусматривает частоту функционирования 1.5 Ггц, что обеспечивает полосу пропускания 1.5 Гбит/с. Около 20% отнимается на нужды системы кодирования типа 8 b 10 b , где в каждые 10 бит вкладывается ещё 2 бита служебной информации. Таким макаром, максимальная скорость равняется 1.2 Гбит/с (150 Мб/с). Это совсем немного быстрее самой быстрой PATA /133, но намного лучшее быстродействие достигается в режиме AHCI , где работает поддержка NCQ ( Native Command Queuing ). Это значительно улучшает производительность в много-поточных задачах, но не все контроллёры поддерживают AHCI на первой версии SATA.

SATA 2. x

Частота функционирования была увеличена до 3.0 Ггц, что увеличило пропускную способность до 3.0 Гбит/с. Эффективная пропускная способность равняется 2.4Гбит/с (300Мб/ c ), другими словами в 2 раза выше чем у SATA 1. Совместимость между первой и второй ревизией сохранилась. Интерфейсные кабели тоже были сохранены прежние и полностью совместимы между собой.

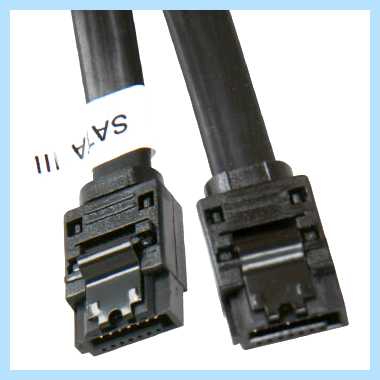

SATA 3.0

В июле 2008 года, SATA — IO представила спецификации SATA 3.0, с пропускной способностью 6 Гбит / с. Полный 3.0 стандарт был выпущен в Мае 2009 года.

Эффективная пропускная способность составила 600Мб/с, а частота функционирования 6.0Ггц (другими словами поднята только частота). Совместимость сохранилась как в методе передачи данных, так и в разъёмах и проводах; улучшено управление питанием.

Основной сферой применения, где требовалась такая пропускная способность – SSD (твёрдотельные) накопители . Для жёстких дисков, такая пропускная способность не требовалась. Выигрыш для них был в более высокой скорости передачи данных из кэш ( DRAM — cache ) памяти диска.

eSATA что можно подключить?

SATA 3.1

Изменения:

· Появился mSATA , PCI — Express подобный (и совместимый) разъём для твёрдотельных накопителей и устройств ноутбуков, совмещённый с питающей линией малой мощности.
· Оптические приводы, поддерживающие стандарт, больше не потребляют энергии (совсем) в режимепростоя.
· Добавлена аппаратная команда очереди TRIM, улучшающая производительность и долговечность SSD .
· Аппаратные функции идентификации, определяющие возможности устройства.
· Расширенный менеджмент питания, позволяющий устройствам подключенным через SATA 3.1 потреблять меньше энергии.

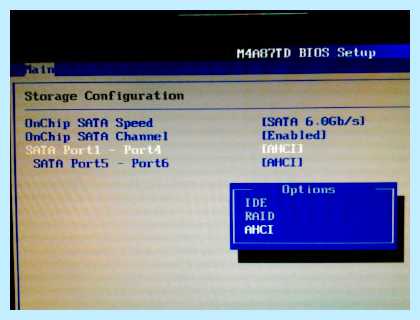

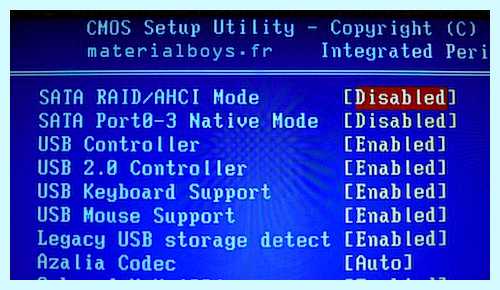

A dvanced H ost C ontroller I nterface

Открытый хост-интерфейс, предложенный Intel , ставший стандартом. Является более предпочтительным интерфейсом для устройств SATA . Позволяет использовать такие команды SATA как Hot plug (горячая замена), NCQ ( Native Command Queuing ). Если в настройках BIOS материнской платы не выставлен режим AHCI , то используется «эмуляция IDE » и не поддерживаются новые функции SATA . Версии Windows (практически все) установленные в режиме IDE , не смогут запуститься, если запустить систему с установками AHCI . Для этого потребуются специальные драйвера AHCI , установленные в системе.

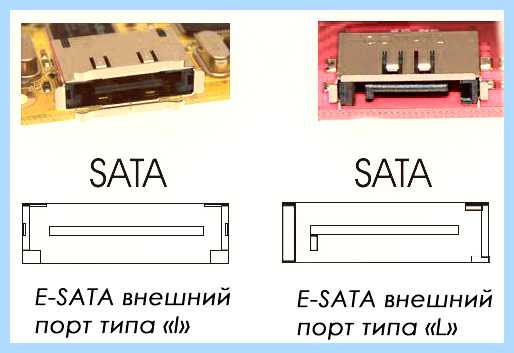

e — SATA

Портативная разновидность интерфейса Sata , скорость передачи которого выше чем у USB 2.0 и IEEE 1394.

Основные изменения в сравнении с SATA :

· Разъёмы экранированы и поболее стойкие для многоразового подключения.
· Изменена компенсация потерь сигналов, что позволило увеличить максимальную длину кабеля до 2-х метров.

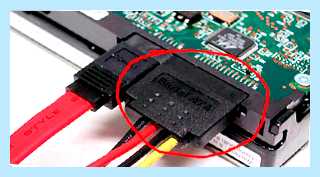

· Требует подключения 2-х разъёмов, один питания, второй интерфейсный.

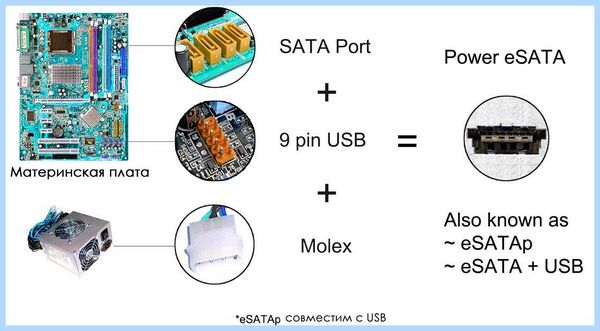

eSATAp

– усовершенствованный разъём e — Sata , но с питанием от разъёма. Благодаря этому, e — Sata становится полноценным портативным и универсальным интерфейсом. С выходом USB 3.0, оказался обделён вниманием, потому что USB предлагает более простую реализацию.

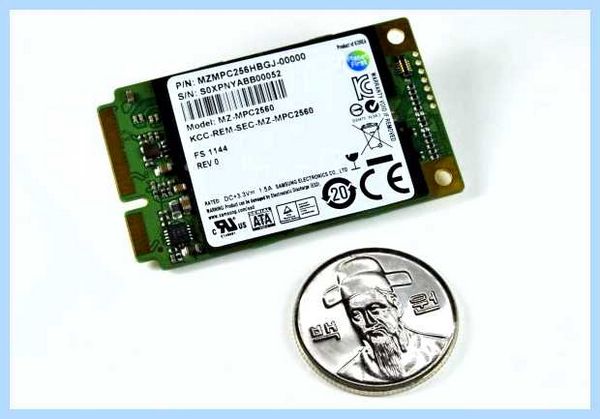

mSATA

– PCI — e подобный интерфейс, представленный в Сентябре 2009 года. Предназначен для миниатюрных устройств (твёрдотельных накопителей, портативных жёстких дисков). Также планируется использование в таких портативных устройствах как ноутбуки, планшетные компьютеры и других . Устройства с данным интерфейсом, могут иметь очень миниатюрные размеры, сходные с Wi-Fi картами расширения для ноутбуков (к примеру).

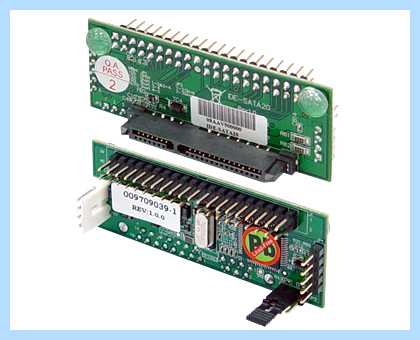

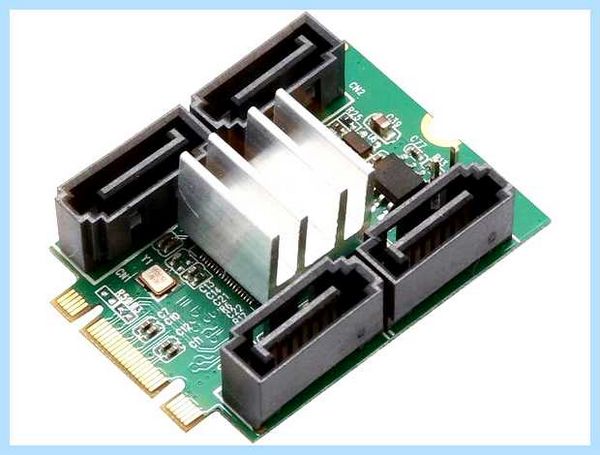

Существуют переходники Pata — Sata , Sata — Pata .

Они позволяют подключать устройства с разными интерфейсами, которые эмулируются специальным контроллёром на переходнике. Абсолютное большинство переходников требуют дополнительного питания с блока питания (обычно типа «molex» или 5V разъём для дисководов).
