Модуль памяти SODIMM: что это такое?
SO-DIMM
Визуальная идентификация
Версии 200-контактных SO-DIMM
Общие характеристики
Память ноутбука so dimm ddr3 в компьютер / Обзор переходников с Aliexpress / SODIMM в DDR3
CAMM — то, что должно сделать ноутбуки ещё тоньше и быстрее
❯ Пока SO-DIMM
❯ Впаять или не впаять?
❯ Экономия места прежде всего

Габариты SO-DIMM модуля: длина — 6,76 см.; ширина — 3,175 см.; глубина — 0,38 см.

Модуль памяти SODIMM: что это такое?

Это модуль памяти уменьшенных размерности и энергопотребления по сопоставлению с полноразмерными аналогами для настольных и серверных компов. Применяется обычно в ноутбуках и неттопах, время от времени во встраиваемых системах (там для удешевления почаще впаивают микросхемы памяти в материнскую плату). Это все, что необходимо знать потребителю.

создатель вопроса избрал этот ответ наилучшим
комментировать
в избранное ссылка отблагодарить
Victo r D [65.2K]
более месяца вспять

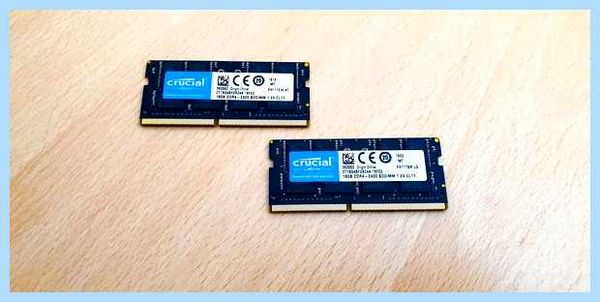

Модуль памяти SODIMM (Small Outline Dual Inline Memory Module) — это малогабаритный тип модуля оперативки, который используется в ноутбуках, компактных настольных компьютерах и других мобильных устройствах. Он является одним из часто встречающихся форматов памяти для ноутбуков и других мобильных устройств.

Особенности модуля памяти SODIMM включают:

Меньший размер: SODIMM имеет меньший размер, чем стандартный модуль оперативки DIMM, что делает его идеальным для использования в компактных устройствах, таких как ноутбуки и ультрабуки.
Низкое энергопотребление: SODIMM использует меньше энергии, чем стандартный модуль DIMM, что позволяет сократить потребление энергии мобильных устройств.
Высокая скорость передачи данных: Современные модули SODIMM могут работать на высоких скоростях передачи данных, что обеспечивает быстродействие системы и повышенную производительность.
Поддержка разных типов памяти: SODIMM может использоваться с различными типами памяти, такими как DDR, DDR2, DDR3 и DDR4, что обеспечивает гибкость при выборе модулей памяти.
Удобство установки: Установка модуля памяти SODIMM проще, чем установка модуля DIMM, потому что модуль SODIMM имеет меньший размер и может быть легко установлен в доступные слоты.

В целом, модуль памяти SODIMM является важной частью многих мобильных устройств, обеспечивая высокую производительность и гибкость при выборе модулей памяти.

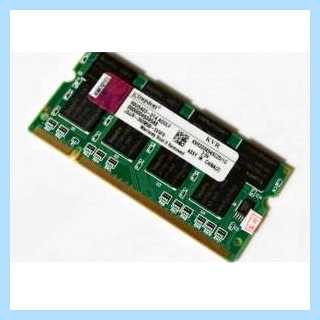

SO-DIMM

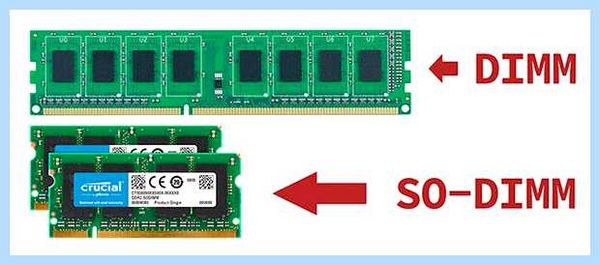

SO-DIMM (small outline dual in-line memory module) — тип компьютерной памяти, построенный с использованием интегральных систем. Стандарт SO-DIMM (также допустимо употребление названия SODIMM) — альтернатива типу памяти DIMM, обладающая сокращенным размером модуля (примерно вдвое меньше, чем у стандартного DIMM).

Стандарт SO-DIMM, в главном, используется в системах с ограниченным пространством, например, в ноутбуках, нетбуках и мини-персональных компьютерах, оснащенных материнской платой Mini-ITX.

Визуальная идентификация

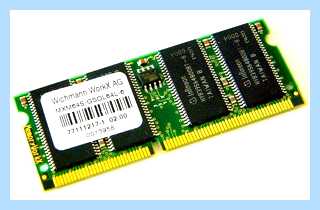

Большинство типов памяти SO-DIMM можно определить с одного только взгляда. Они обладают отличительными вырезами под ключ. Вот несколько вариаций таких ключей:

100-контактный SO-DIMM обладает двумя вырезами;
144-контактный SO-DIMM оснащен одним единственным вырезом, приближенным к центру модуля (но не в самом его центре);
200-контактный SO-DIMM модуль обладает одним вырезом, ближе к одной из сторон модуля. Точное местонахождение выреза — вариативно, и находится в зависимости от производителя;
204-контактный SO-DIMM (DDR3) имеет один вырез, приближенный к центру модуля, аналогично 200-контактному SO-DIMM.

Версии 200-контактных SO-DIMM

Вырез 200-контактного SO-DIMM может находиться в одной из трех точек:

Если вырез располагается вдали от центра модуля памяти, это обозначает класс памяти DDR;
Когда вырез расположен приближенно к центру модуля, это, обычно (но не всегда), обозначает класс памяти DDR2.

Эти два типа памяти не являются взаимозаменяемыми. Разные точки установки ключа предполагают невозможность установки модуля одного типа в слот другого типа, таким макаром, предотвращается «перекрестная установка» модулей. Это необходимо иметь ввиду при установке 200-контактного модуля памяти SO-DIMM в плату. Ответ кроется в электрической несовместимости различных поколений DDR-памяти. Так, DDR1 SO-DIMM работает на напряжении 2,6 Вольта, в то время, как DDR2 SO-DIMM работает на напряжении 1,8 Вольта.

Общие характеристики

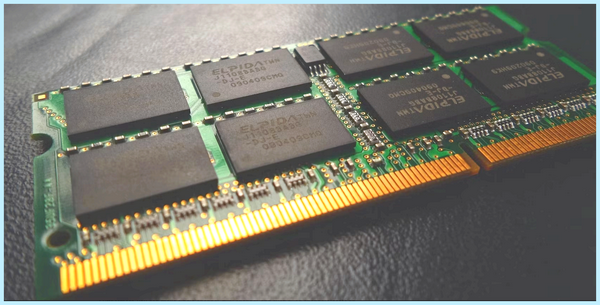

Габариты SO-DIMM модуля: длина — 6,76 см.; ширина — 3,175 см.; глубина — 0,38 см.

Модули SO-DIMM более-менее эквиваленты, по показателю мощности напряжения, модулям DIMM. Так, несмотря на меньший размер модулей SO-DIMM, технология позволяет добиться показателей скорости и производительности, превышающих характеристики DIMM-модулей (например, тактовая частота в 400 MHz PC-3200, или CAS-задержка в 2,0/2,5/3,0, также мощность в 512 Мб, 1 Гб, и т.д.).

Модули памяти DDR2 SO-DIMM, обычно, обладают тактовой частотой от 200 МГц до 800 МГц PC2-6400.

Память ноутбука so dimm ddr3 в компьютер / Обзор переходников с Aliexpress / SODIMM в DDR3

Последняя 204-контактная SO-DIMM модификация может поддерживать DDR3 SDRAM с такими спецификациями, как: PC3-6400, PC3-8500, PC3-10600 и PC3-12800.

ООО «Альтербит», 197183, Санкт-Петербург, Комендантский проспект, 2 схема проезда
Телефон: (812) 309-2602 ← Звони если хочешь купить сервер, схд, компьютер

CAMM — то, что должно сделать ноутбуки ещё тоньше и быстрее

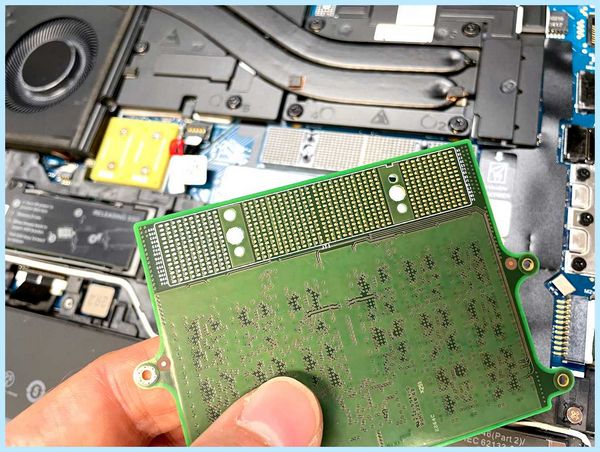

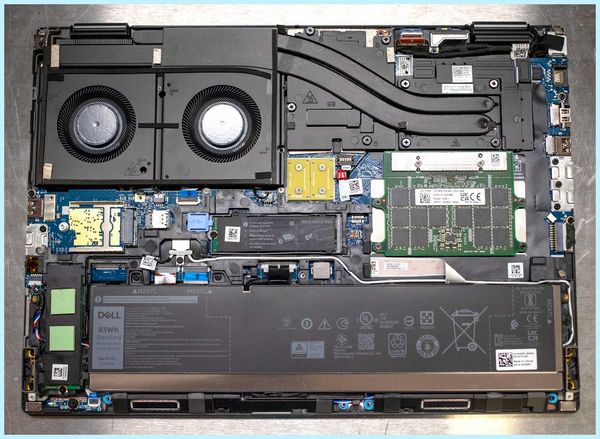

За последние два десятка лет появилось не так много инноваций в сфере дизайна памяти для ноутбуков. Уже как четверть века большой популярностью пользовались небольшие модули памяти с двухрядным расположением выводов, SO-DIMM (Small outline DIMM). В 2022 году Dell выпустила два ноутбука, Precision 7670 и 7770, которые дебютировали с новым форм-фактором для оперативки, называемым CAMM (Compression Attached Memory Module).

После анонса ноутбуков Dell заявила, что Precision 7670 и 7770 будут самыми мощными среди профессиональных моделей. 16-дюймовый 7670 имеет толщину 0,98 дюйма, а 17-дюймовый 7700 — 1,13 дюйма, что является впечатляющими показателями для мобильных рабочих станций, оснащённых при всем этом выделенными графическими процессорами. И всё это стало возможным благодаря CAMM.

CAMM в текущее время ратифицируется для общеотраслевого использования органом по стандартизации памяти, JEDEC. А окончательная спецификация должна быть опубликована позже в этом году. Розничные ноутбуки основанные на окончательной омологации CAMM появятся в 2024 году.

❯ Пока SO-DIMM

Преимущества CAMM состоят в том, что он тоньше, позволяет использовать сменные модули LPDDR, также обеспечивает более высокие: скорость (выше 6400 МГц), ёмкость (до 128 ГБ на модуль) и поболее высокую пропускную способность.

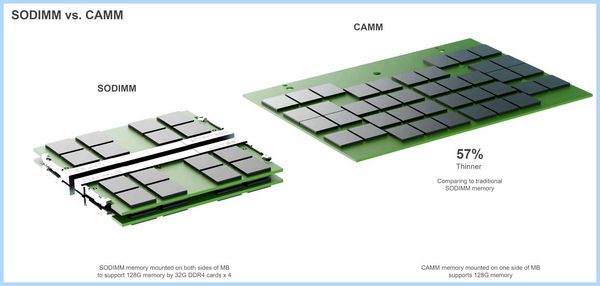

CAMM — это тип памяти non-ECC, который может быть на 57 % тоньше, чем традиционный SO-DIMM. Длина и ширина CAMM могут различаться, но один CAMM может вмещать до 128 ГБ памяти DDR5-4800. При всем этом, максимальная ёмкость одного модуля SO-DIMM составляет всего 32 ГБ, а для ноутбука, использующего SO-DIMM, для достижения 128 ГБ потребуется четыре модуля, максимальная частота которых составит 4000 МГц. Фактически, SO-DIMM упрётся в стену и не сможет превысить скорость 6400 МТ/с. Вот поэтому Dell разработала новый форм-фактор, созданный для высокопроизводительных систем в более тонких конструкциях.

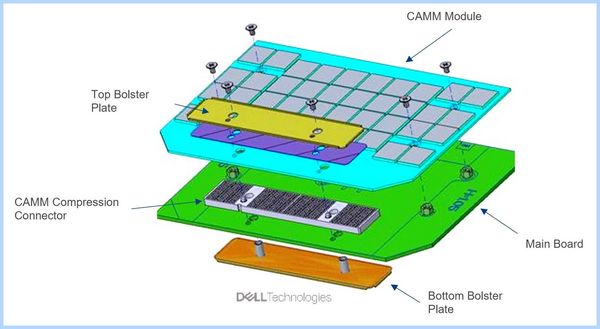

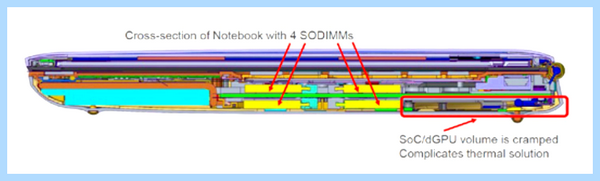

Многомодульный полустековый подход SO-DIMM требует довольно много места исходя из убеждений толщины ноутбука. Модули CAMM заменяют эти многослойные модули SO-DIMM единой плоской печатной платой, которая намного тоньше, чем два или четыре модуля SO-DIMM плюс разъёмы, необходимые для их размещения.

Dell столкнулась с негативной реакцией, когда новости о CAMM просочились в прессу перед официальным объявлением поставщика, потому что недостаточная информированность заставила некоторых думать, что конечная цель Dell — это проприетарная технология, которая блокирует пользовательские обновления.

Dell пытается стандартизировать CAMM через торговую организацию JEDEC и надеется, что процесс ускорит выпуск рабочих станций. Dell считает, что стандартизация повысит интерес OEM-производителей и побудит производителей DRAM производить CAMM в больших количествах, снижая затраты. Dell будет получать лицензионные отчисления, но это не сильно отличается от лицензирования, которое уже применяется к дизайну ноутбуков. В текущий момент производство CAMM стоит на 1 доллар больше за гигабайт, чем изготовление SO-DIMM.

В текущее время комитет работает над начальной спецификацией 0.5 и будет продолжать, пока не дойдёт до версии 1.0. Эта версия, вероятно, появится во второй половине этого года, а это означает, что мы увидим её внедрение в ноутбуки в 2024 году. В голосовании комитета за стандартизацию участвовало более 20 компаний, и это было единогласное решение. В JEDEC зарегистрировано 332 компании, от Apple до ZTE, каждая из которых занимается различными аспектами памяти в разных отраслях.

❯ Впаять или не впаять?

Важный вопрос состоит в том, будут ли производители ноутбуков припаивать модули CAMM непосредственно к материнской плате, тем предотвращая обновления. Там, где толщина системы вынуждает производителей систем проектировать впаянную память, CAMM не сможет иметь вариативность. Однако впаянная память всегда будет дешевле, чем модуль на болтах. В текущее время стоимость сборки CAMM несколько выше, чем SO-DIMM, поэтому первые устройства с этой памятью, будут ноутбуки премиум-класса.

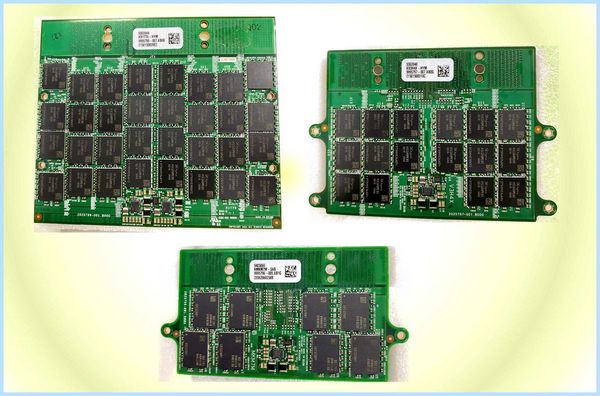

Другим недостатком будет то, что Dell не стандартизировала физические размеры для разных мощностей CAMM, и, следовательно, модули разных мощностей будут иметь разные размеры. Модуль CAMM объёмом 128 ГБ, используемый в Precision 7670, имеет размеры 3,86 × 2,36 дюйма (9,8 × 6,8 см).

Различные размеры CAMM предполагают проблемы с обновлением. На ноутбуке с меньшим CAMM может не хватить места на материнской плате для установки физически большего CAMM с большей ёмкостью. OEM-производителям, вероятно, придётся переработать конструкцию материнской платы ноутбука в пользу CAMM, вместо SO-DIMM. Однако с CAMM производителям ноутбуков не надо размещать модули оперативки с обеих сторон материнской платы, что позволит создавать более тонкие конструкции.

Есть также вопросы об обновлениях, приводящих к потраченным впустую модулям. Например, если пользователь рабочих станций серии Precision 7000 захотел перейти с 8 ГБ на 16 ГБ, ему пришлось бы избавиться от оригинальной CAMM на 8 ГБ. Это означает, что пользователю придётся платить за 16 ГБ памяти вместо 8 ГБ. С SO-DIMM исходный модуль на 8 ГБ всё ещё можно было бы использовать при переходе на 16 ГБ.

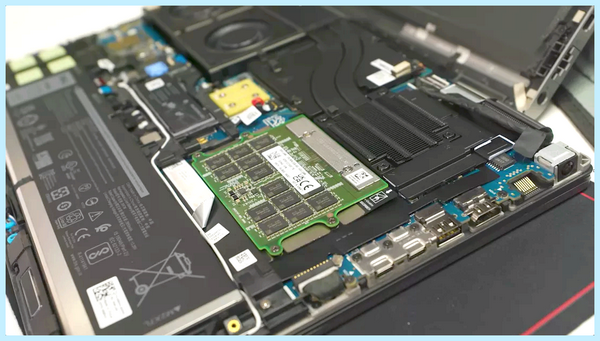

Замена одного CAMM вместо четырёх SO-DIMM может стать проще. Для извлечения модуля CAMM ёмкостью 32 ГБ из Precision 7670 потребуется всего лишь отвинтить шесть винтов и отсоединить компонент от системы. Для удаления нескольких модулей SO-DIMM может потребоваться дополнительная работа, например, удаление материнской платы или клавиатуры ноутбука.

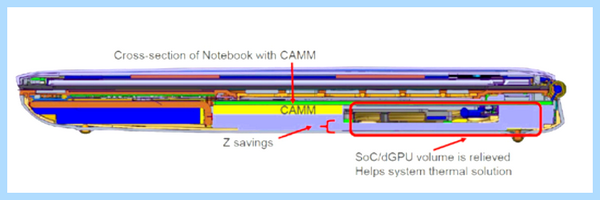

Как CAMM освобождает пространство в ноутбуке по сравнению с SO-DIMM

❯ Экономия места прежде всего

У CAMM есть ещё пара технических достижений, которые могут способствовать его внедрению. Выше упоминалось о более высоких скоростях DDR5, но считается, что CAMM действительно может взлететь, когда появится DDR6. Ещё одним привлекательным вариантом может быть добавление памяти LPDDR к ноутбукам. Традиционно, память LPDDR припаивается, поэтому новые модули с пружинными контактами могут означать гораздо лучшую возможность модернизации для самых тонких и легких устройств, которые, обычно, используют память LPDDR.

Другие преимущества CAMM по сравнению с SO-DIMM, состоят в том, что он не использует более мелкие дорожки маршрутизации для большей эффективности и, опять же, потенциальной экономии места. CAMM потенциально холоднее, чем SO-DIMM, благодаря тому, что разъём работает как радиатор, по сравнению с SO-DIMM, которые могут блокировать тепло между слоями. Dell также предположила, что CAMM сможет в итоге использовать распределители тепла, чего нет в SO-DIMM.

Время покажет, сможет ли Dell вместе с Intel, партнёром по разработке CAMM, использовать членство в JEDEC для поощрения стандартизации и внедрения технологии в компьютеры других производителей. Поскольку работники всё чаще работают за пределами офиса, а сверхлёгкие ноутбуки доминируют среди потребительских товаров премиум-класса, спрос на такие рабочие станции, которые не жертвуют техническими характеристиками, будет расти. Помимо рабочих станций, Dell сообщила, что рассматривает игровые ноутбуки как следующую потенциальную точку применения для CAMM.

Посмотрим, произведёт ли CAMM революцию оперативки для ноутбуков, как это сделали твердотельные накопители M.2. Пока последняя попытка Dell изменить форм-фактор компонентов, Dell Graphics Form Factor (DGFF), не вызывает особого доверия. В конце концов Dell пришлось даже уточнить, что обновления были доступны только для графических процессоров, доступных для этой конкретной системы при запуске, что привело к дополнительным спорам.
