Найти есть ли спикер на вашей материнской плате просто. Если при включении компьютера вы слышите 1 либо более маленьких или длинноватых сигналов, означает он у вас есть. Если компьютер уже не врубается и ничего в нем не пищит, означает необходимо заглянуть в открытый системный блок. Обычно спикер находится в правой нижней части материнской платы.

Вопрос про Спикер на системной плате зачем и для чего он нужен

Спикер-это как рот человека. Она им гласит о собственном состоянии. Вот только язык нужно знать. К примеру:
Сигналы AMI BIOS
1 маленький. Ошибок не найдено.
2 маленьких. Ошибка четности оперативки. Перегрузите компьютер. Проверьте установку модулей памяти.
3 маленьких. Появилась ошибка при работе первых 64 Кб основной памяти. Советы подобны.
4 маленьких. Неисправен системный таймер.
5 маленьких. Неисправен центральный микропроцессор.
6 маленьких. Неисправен контроллер клавиатуры.
7 маленьких. Неисправна материнская плата.
8 маленьких. Неисправна видеопамять.
9 маленьких. Ошибка контрольной суммы содержимого микросхемы BIOS.
10 маленьких. Нереально произвести запись в CMOS-память.
11 маленьких. Неисправна внешняя cache-память (установленная в слотах на материнской плате) .
1 длинный+2 коротких. Неисправна видеокарта.
1 длинный+3 коротких. Аналогично предыдущему.
1 длинный+8 коротких. Проблемы с видеокартой или не подключен монитор.
Сигналов нет. Неисправен или не подключен к материнской плате блок питания.

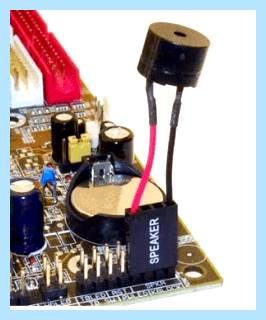

А вставляется в гребенку на материнской плате под названием Speaker

Остальные ответы

Он нужен только для того чтобы оповещять о ошибках (если такие предвидятся) на материнской плате, по коду этого бипера можно узнать что на мамке накрылось. Но обычно все нормальные люди его снимают.

спикер предназначен для информировании об ошибках при неполадках видеосистемы (монитор то не работает, одна надежда на звук).

Спикер нужен для того чтоб сигнализировать пользователю о неисправностях если таковые возникнут опытные люди по этому писщанию могут определить возможную причину неисправности.

для сигнализации BIOS о выходе контролируемых параметров системной платы из установленных максимальных и минимальных пределов
также некоторыми программами до сего времени может использоваться для воспроизведения звуковых файлов

Speaker в компьютере и для чего нужен?

Компьютерный спикер это совершенно простая и в то же время полезная вещь в любом компьютере. Представляет он из себя маленький динамик, который издает негромкий писк во время включения компьютера.

Конечно, далеко не у всех он присутствует и без него ваш компьютер будет функционировать ни чуть ли не хуже чем с ним, но вот когда компьютер перестает включаться или при включении показывает черный экран без надписей, то вот здесь Speaker пригодиться как никогда кстати.

Благодаря ему, а точнее той последовательности сигналов, которую он может выдавать, либо не выдавать вообще можно определить что в компьютере вышло из строя и почему он перестал работать.

Самые распространенные последовательности сигналов спикера:

1 короткий – Мат плата инициализирована и все предтесты устройств пройдены. 1 короткий сигнал при включении говорит о том, что с компьютером все хорошо на этапе инициализации устройств.
1 длинный 3 коротких сигнала;
1 длинный сигнал;
1 длинный 2 коротких сигнала;
1 короткий 1 длинный сигнал.

Некоторые материнские платы имеют встроенный Speaker, но все таки большинство из них требуют отдельного подключения этого небольшого, но полезного устройства.

Определить есть ли спикер на вашей материнской плате просто. Если при включении компьютера вы слышите 1 или более коротких либо длинных сигналов, значит он у вас есть. Если компьютер уже не включается и ничего в нем не пищит, значит нужно заглянуть в открытый системный блок. Обычно спикер находится в правой нижней части материнской платы.

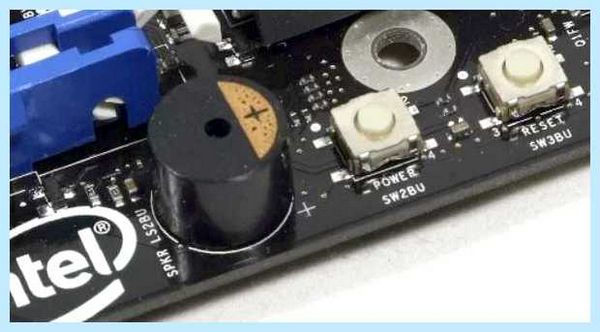

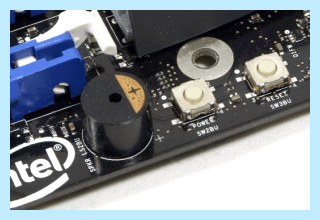

Вот так выглядит встроенный в мат. плату Speaker:

Встроенный компьютерный спикер на материнской плате

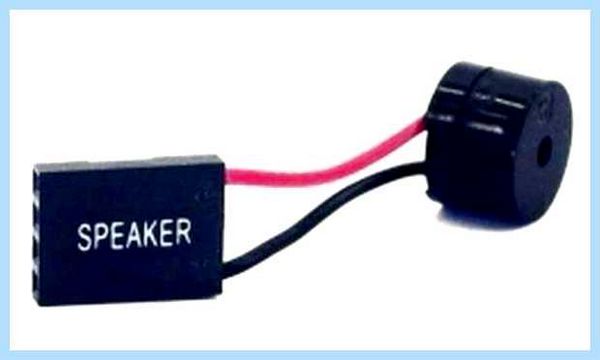

А вот так выглядит внешний подключаемый Speaker:

Как подключить SPEAKER к компьютеру

Внешний компьютерный спикер на материнской плате

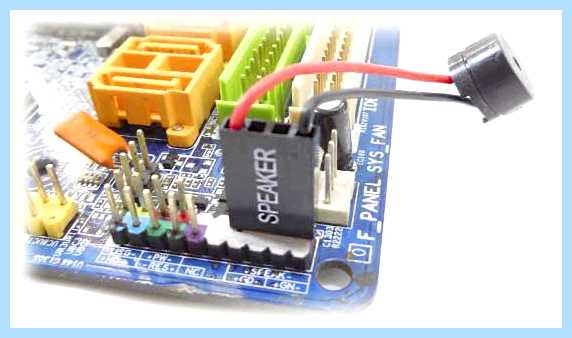

Как подключить спикер к материнской плате?

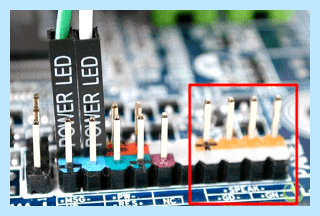

Для начала нужно найти контакты. Обычно они находятся в правом нижнем углу материнской платы возле контактов кнопки включения и подписаны как “Speak” или “SPK”.

Куда подключить спикер к материнской плате

СПИКЕР что это и для чего нужен

На рисунке выше видно место подключение спикера. Причем слева стоит значок “+”, а справа “-“. Это значит, что красный проводок спикера одевать на контакт со знаком “+”, а черный со знаком “-“.

Если полярность на материнской плате не указана, либо провода на спикере одинакового цвета можете попробовать подключить Speaker сначала одной стороной, потом другой. Почти всегда он будет работать даже не соблюдая полярность.

Лучшая благодарность автору — репост к себе на страничку:

Подключаем Speaker к материнской плате

Всем привет! Сегодня обсудим, как правильно подключить к материнской плате спикер, где располагается и как выглядит разъем, что делать если нет разъема, возможно обойтись без спикера. О том, чем идеальнее всего удалить старую термопасту с процессора, читайте здесь.

Для чего нужен speaker

Спикер (от английского speaker — говорилка) — небольшой динамик, который подключается к материнской плате. Он издает единичный писк при включении компьютера, сигнализируя, что устройство работает нормально и операционная система скоро загрузится.

В случае неполадок в работе компьютера динамик издает характерный звуковой сигнал, ко которому можно определить, что именно сломалось. Обычно это комбинации коротких и долгих писков. Как именно зашифрован сигнал, находится в зависимости от версии БИОС — у разных моделей для тех же неисправностей используются разные коды.

Фактически, если система работает нормально, без спикера вообще возможно обойтись. При возникновении неполадок он помогает определить возможный источник проблемы, но менее того, и не всегда слишком точно.

Например, если писк сигнализирует о неполадках в работе видеокарты, то еще нужно будет выяснить, какой именно из ее компонентов вышел из строя.

Куда подсоединить динамик

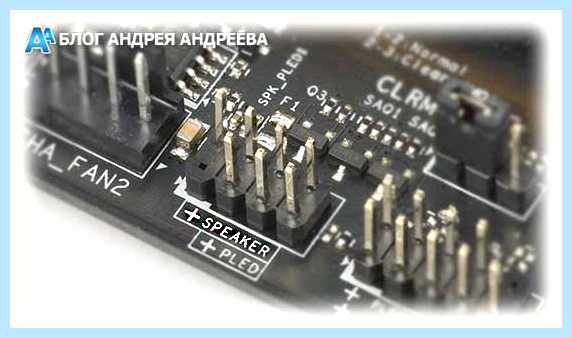

Контакты на материнской плате, куда нужно подключать эту «приблуду», обычно маркируются надписью SPEAKER или SPKR. Там же указана полярность — плюс и минус. На самом динамике также указаны полюса, или же провода маркированы разными цветами. Обычно красный – это плюс, черный это минус.

Если неправильно подсоединить спикерфон, ничего страшного не случится и короткого замыкания не будет. Просто динамик не будет подавать звуковой сигнал.

Если же на системной плате вообще нет маркировки коннекторов, то крайний левый пин это плюс, крайний левый это минус — относительно надписи. Вообще, там 3 или 4 контакта, но остальные используются только для монтажа и не передают никакой сигнал.

На самом динамике может быть как пара проводков, так и коннектор на 4 пина для удобного монтажа детали.Независимо от модели системной платы, будь то MSI, Gigabyte, Asrock, ASUS или любая другая, всегда есть коннектор для подключения спикера, ибо так предусмотрено стандартом. Найти его просто — он почти всегда расположен рядом с блоком контактов для подключения элементов управления — кнопок и индикаторов.

Расположение и распиновка коннектора указаны в документации на системную плату. Если она утеряна, инструкцию в электронном формате можно скачать на сайте производителя.

А если коннектор поврежден — например, сломана одна из ножек, то ее нужно отремонтировать, припаяв новый контакт. Альтернативы этому интерфейсу на системной плате нет, и при повреждении слота динамик работать не будет.

С уважением, автор блога Андрей Андреев.
