Содержание

Гид по usb разъемам и usb кабелям
Гид — что такое USB-C
Что такое USB-C?
USB-C похож на Micro USB
USB-C и USB 3.2: что означают цифры под портом
Основные возможности: многообразие функций USB-C
Thunderbolt 3 и 4: еще больше скорости для USB-C
Все факты о USB Type-C: этого вы не знали!
Адаптеры и кабели
Действительно ли Вам нужен USB-C
USB Type-C – Что это за разъём его отличие и совместимость
Что такое USB Type-C

USB Power Delivery – это общий эталон резвой зарядки. К примеру, USB 2.0 передаёт мощность до 2,5 Вт.

Гид по usb разъемам и usb кабелям

USB (англ. Universal Serial Bus — «универсальная поочередная шина») — был разработана в 1990 году с целью упростить подключение устройств перифирии к компу. Он стал популярен благодаря сопоставимости со многими платформами и операционными системами, также низкой стоимости и легкости использования. Большинство современных компьютеров оснащены несколькими USB портами, также как и большинство домашней и офисной техники, включая принтеры, камеры, модемы и портативные запоминающие устройства.

Стандарты USB разрабатываются и поддерживаются отраслевой организацией Форум по внедрению USB (USB-IF). В своей оригинальной спецификации USB подразделяется лишь на два типа разъема: A и B. Изменения в спецификации и требования к производителям расширили спектр разъемов, используемых для USB-устройств, но большинство USB продукции по-прежнему использует интерфейсы разъемов A и B.

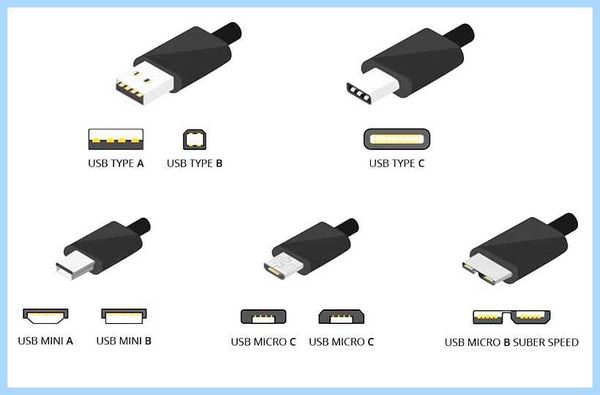

Выберите разъем USB, о котором хотели бы узнать больше:

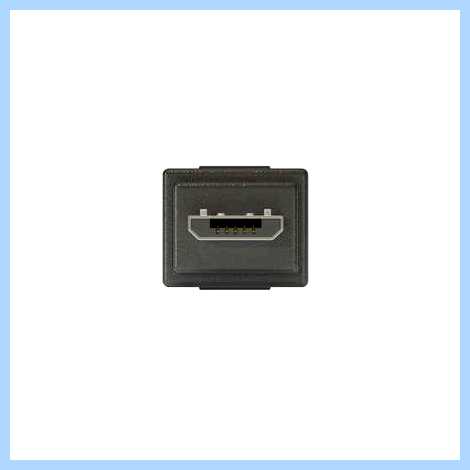

Micro-USB A

Micro-USB B

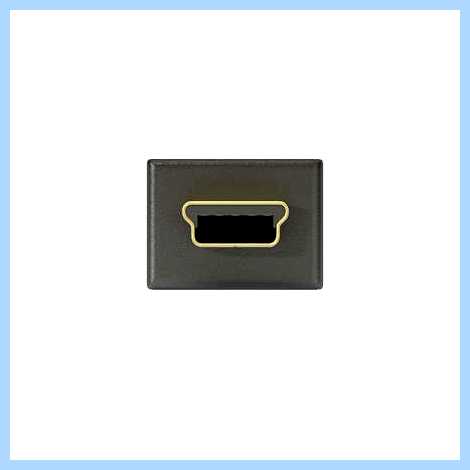

USB Mini-b (5-pin)

USB Mini-b (4-pin)

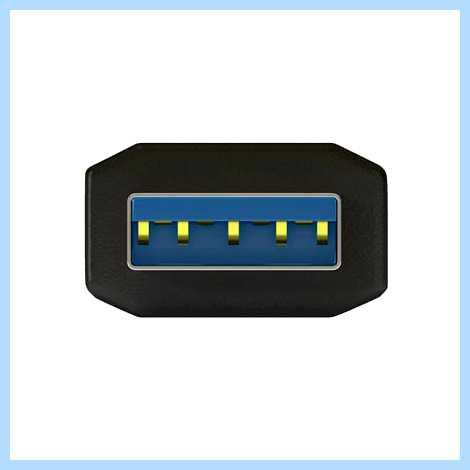

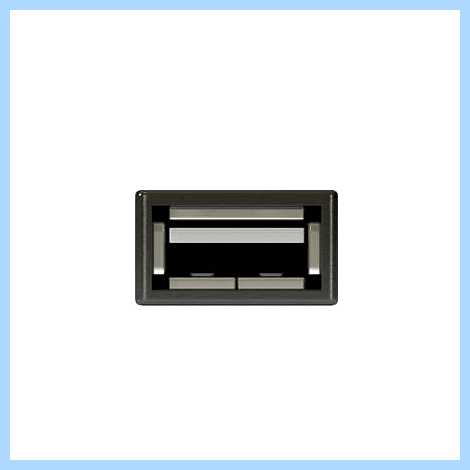

USB 3.0 A-Type

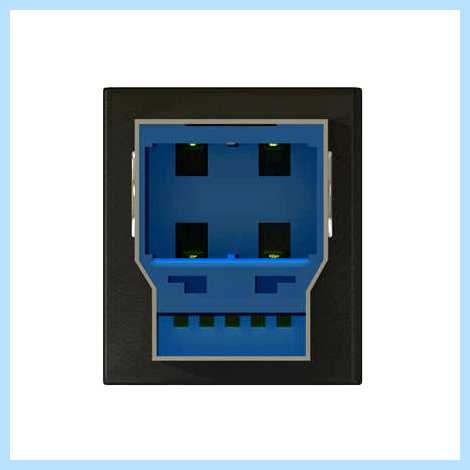

USB 3.0 B-Type

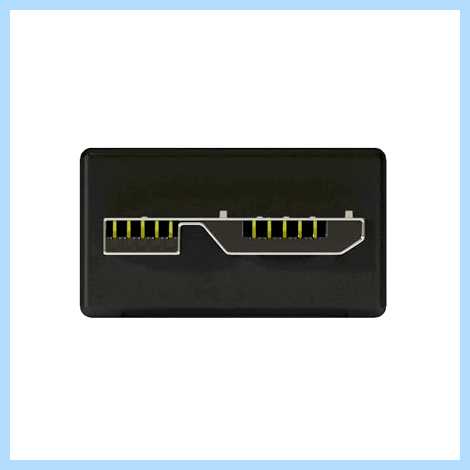

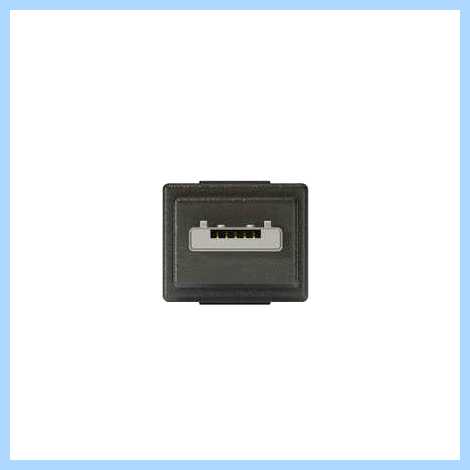

USB 3.0 Micro B

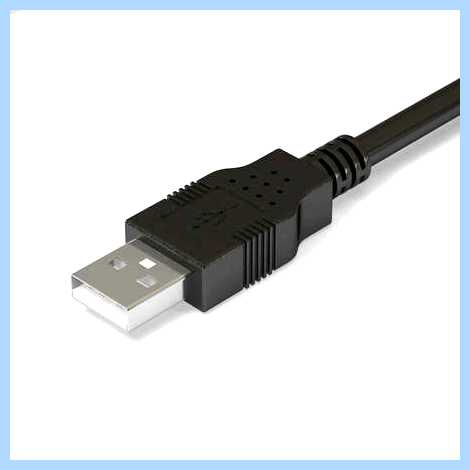

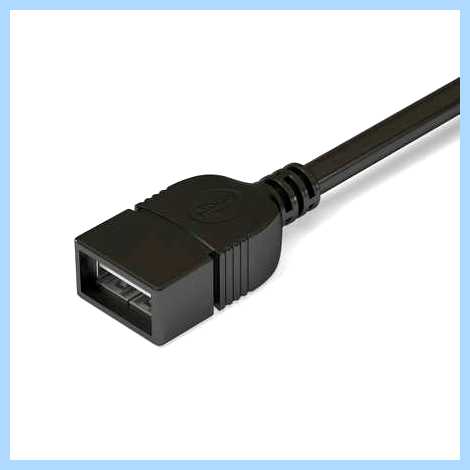

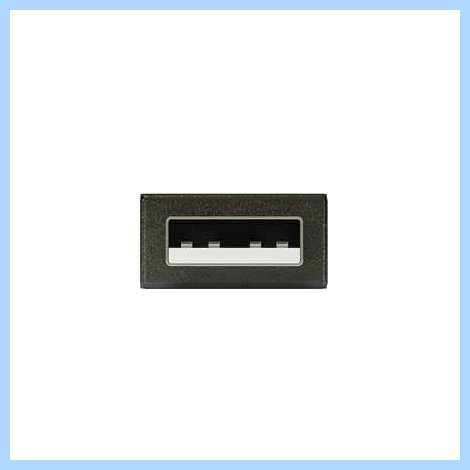

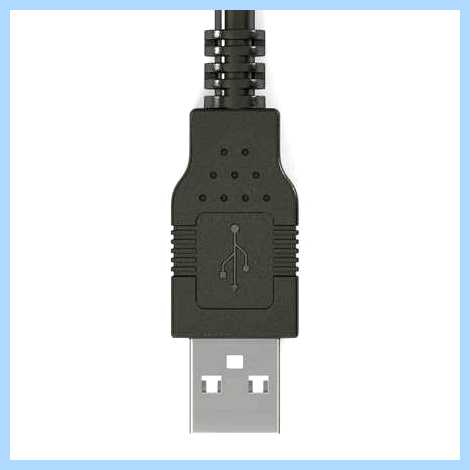

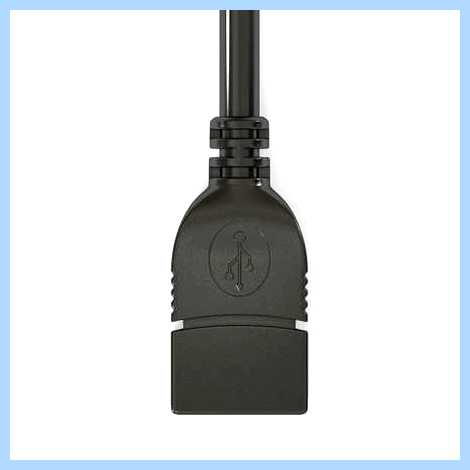

USB тип A

Установленный на хост-контроллерах компьютеров и концентраторах, разъем тип A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение на месте при помощи трения, по этому пользователям совсем не сложно подключаться и отключаться. Вместо круглых штырьков в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное соединение и разъединение. Разъем тип A обеспечивает нисходящее соединение, которое создано для использования исключительно на хост-контроллерах и концентраторах. Он не предназначен для передачи информации от устройства к компьютеру. Это критично, потому как хост-контроллер или концентратор сконструирован так, чтобы обеспечивать постоянный ток 5V на одном из USB штырьков. Иногда кабели A-A используются для подключения USB-устройств с гнездом типа A к компьютеру или другому USB-устройству, также для передачи данных между двумя компьютерами.

Примечание. Обычно кабель A-A не используется для соединения двух компьютеров или для подключения USB-концентратора между двумя компьютерами. Это может нанести компьютеру непоправимый ущерб и даже привести к пожару. До того как использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.

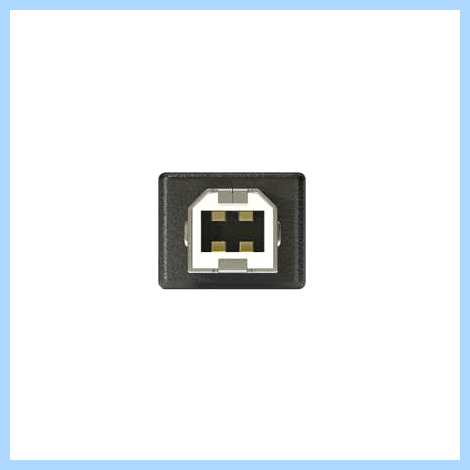

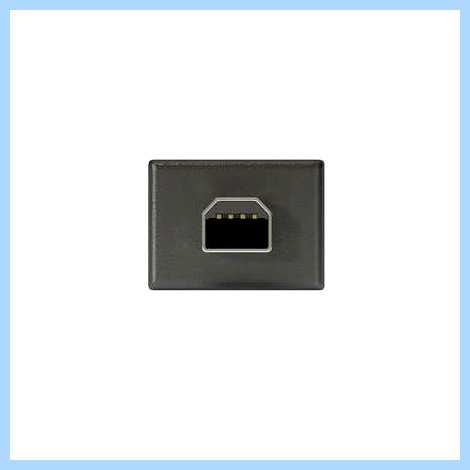

USB тип B

Разъем типа B предназначен для использования с периферийными устройствами USB. Интерфейс типа B имеет квадратную форму со слегка скошенными углами. Как и разъем типа А, для фиксации он использует трение корпуса разъема. Розетка B – это восходящий разъем, который используется только для устройств перифирии. По этой причине большинству устройств USB требуется A-B кабель.

Гид — что такое USB-C

На сегодня неограниченное количество компьютеров (как на Windows, так и на iOS), оснащены современным интерфейсом и поэтому разъем USB Type-C пользуется большой популярностью среди пользователей. В этой статье мы расскажем, чем он так хорош и в чем его особенности.

Привязка к единому стандарту для управления всеми устройствами — трудно достижимая цель в сфере персональных технологий. В лучшем случае после битвы форматов, одна из технологий победит и будет удерживать лидерство пару лет, пока ее не одолеет совершенно новая технология. VHS «победил» Betamax, но затем его вытеснил DVD, который не смог конкурировать с Blu-ray (стандарт, который сам по себе вытеснил своего главного конкурента, HD DVD), который в свою очередь был вытеснен с рынка потоковыми онлайн-сервисами.

Но USB-C — другое дело — и, возможно, он даже настолько универсален, как предполагает его аббревиатура (Universal Serial Bus – Универсальная последовательная шина). Порты USB Type-C теперь можно найти на всех устройствах, от простых внешних жестких дисков до высокопроизводительных ноутбуков и новейших смартфонов. Хотя все порты USB-C выглядят одинаково, не они все предлагают одинаковые возможности. USB-C теперь может быть повсеместным, но не везде он выполняет одни и те же функции. Отнюдь не одни и те же.

Вот руководство обо всем, на что способен USB-C, и на какие его функции вам следует обратить внимание при покупке устройства, где есть этот разъем.

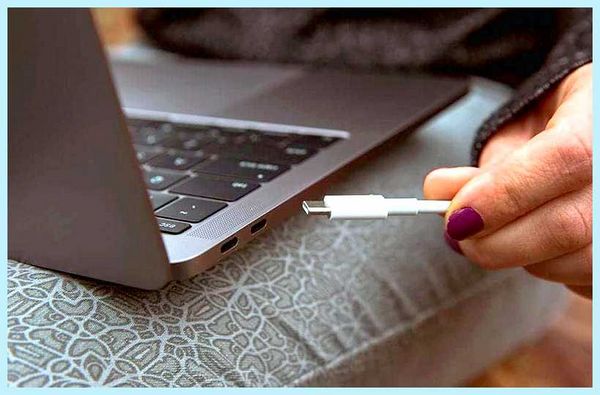

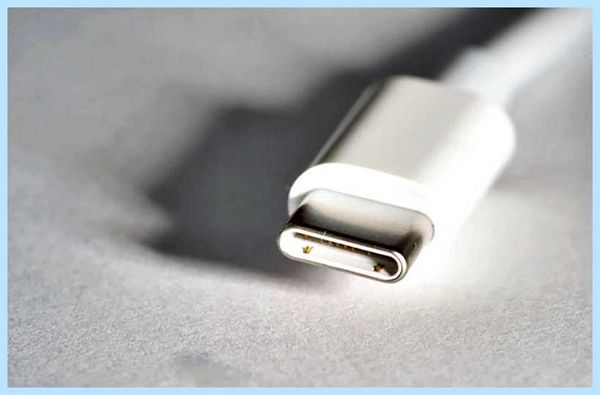

Что такое USB-C?

USB-C — это стандартный разъем для передачи данных и питания по одному кабелю. Разъем USB-C был создан разработчиками «Форума по внедрению USB» (сокр. USB-IF) — группой компаний, которая в протяжении многих лет разрабатывает, сертифицирует и поддерживает стандарт USB. В состав USB-IF входят более 700 компаний, среди которых Apple, Dell, HP, Intel, Microsoft и Samsung.

Широкое признание со стороны таких «акул бизнеса» важно, так как это одна из причин, по которой USB-C был так легко принят производителями ПК. Вспомните ранее продвигаемые (и разработанные) компанией Apple разъемы Lightning и MagSafe. Они практически нигде не использовались, кроме продуктов Apple и устарели, в немалой степени благодаря USB-C.

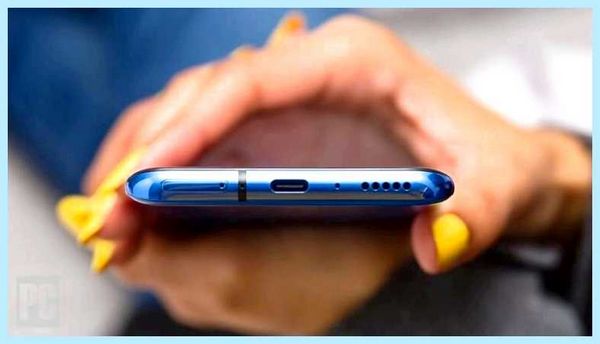

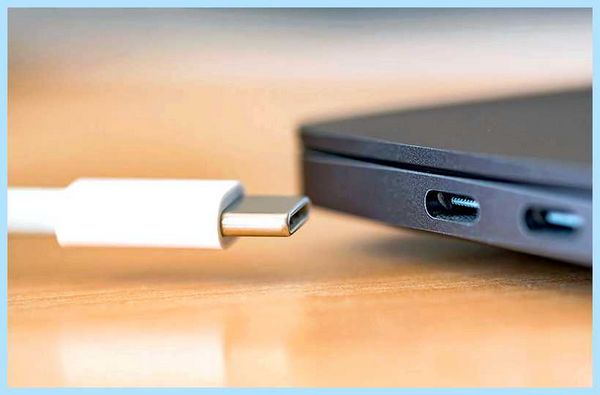

USB-C похож на Micro USB

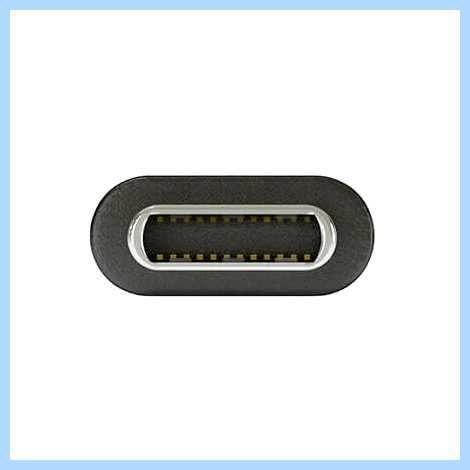

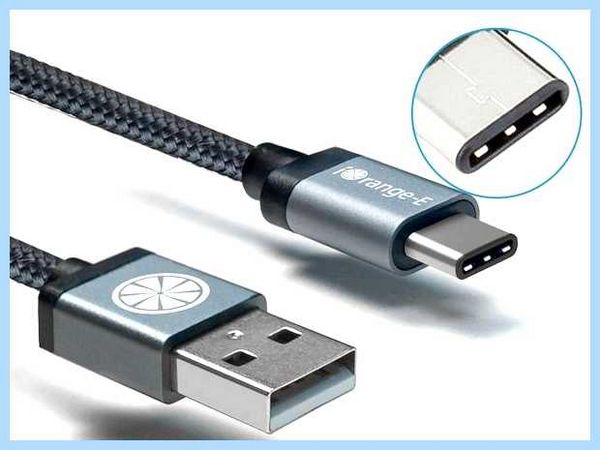

Разъем USB-C на первый взгляд похож на разъем micro USB, хотя он имеет более выраженную овальную форму и немного толще, чтобы выполнять его лучшую функцию: возможность подключать устройство любой стороной.

Как и Lightning и MagSafe, разъем USB-C не имеет ориентации вверх или вниз. Вставляйте кабель в разъем ровно, и его абсолютно точно не надо переворачивать, чтобы подключить. Нет никакой разницы верхней или нижней стороной вы вставляете кабель в разъем, в любом случае вы сможете без проблем подключить его. Стандартные кабели также имеют одинаковые разъемы на обоих концах, поэтому вам не надо выяснять, какой конец куда идет. Этого не предусматривал ни один USB-кабель, которые мы использовали последние 20 лет. Почти всегда USB-кабели имеют разные разъемы на каждом из концов.

USB-C и USB 3.2: что означают цифры под портом

Ситуация с USB-C становится сложнее, когда дело касается цифр, которые указаны под портом. Наиболее распространенная скорость, на которую рассчитаны разъемы USB-C, составляет 10 Гбит/сек. (это те 10 Гбит/ сек., которые теоретически вдвое быстрее, чем на оригинальном USB 3.0.) Порты USB-C, которые поддерживают эту пиковую скорость, называются «USB 3.2 Gen 1×2».

Небольшая проблема состоит в том, что USB-порты поддерживающие скорость 10 Гбит/ сек. также могут существовать в оригинальной, более крупной форме (прямоугольные USB Type-A, которые мы все знаем) и называются «USB 3.2 Gen 2×1». Однако, кроме некоторых настольных компьютеров, чаще встречаются USB-порты со скоростью 10 Гбит / сек. с физическими разъемами Type-C.

Примечание: некоторые старые порты USB-C поддерживают максимальную скорость всего 5 Гбит / с, поэтому важно искать обозначение «USB 3.2 Gen 1×2» или «10 Гбит / сек.», чтобы убедиться, что данный порт USB-C поддерживает передачу 10 Гбит / сек. Все же, все эти порты обратно совместимы, только со скоростью самого медленного элемента.

Еще не запутались? Еще более усложняет ситуацию то, что схема номеров USB 3 постоянно менялась с 2019 года, что превратило ссылки на эти порты в настоящую путаницу. До прошлого года многие порты USB-C имели маркировку USB 3.1 («USB 3.2» еще не существовало) в вариантах Gen 1 и Gen 2, а в некоторых спецификациях по-прежнему упоминается старое название «SuperSpeed». По непонятной причине, разработчики USB-IF решили отказаться от использования «USB 3.1» в пользу этих различных разновидностей USB 3.2, как показано ниже в таблице .

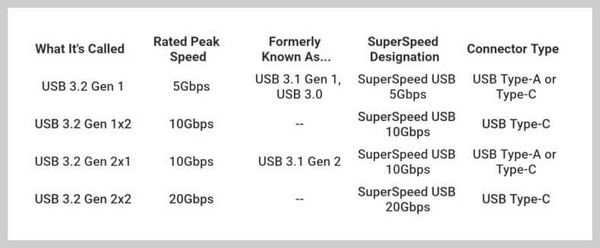

Обозначения USB 3.2, USB 3.1 и SuperSpeed, которые вы видите выше в каждой строке, по существу одинаковы и различаются только по названию. Если вы видите надпись USB 3.1, идеальнее всего узнать максимальную скорость передачи данных порта напрямую у производителя устройства или у продавца.

Как видно из таблицы, некоторые порты USB-C используют спецификацию USB 3.2 Gen 2×2 с максимальной скоростью 20 Гбит / сек. Разработчики выбрали маркировку «2×2», так как этот стандарт удваивает количество каналов передачи данных в кабеле USB-C для достижения скорости передачи 20 Гбит / сек. Эти порты не доступны широкому кругу лиц, однако сборщики ПК и разработчики обновлений могут найти их на некоторых материнских платах для настольных ПК высокого класса. Вероятнее всего, они уйдут на второй план по мере продвижения в 2021 году очередной новой разновидности портов USB-C, которые поддерживают USB4 (подробнее об этом чуть позже).

Основные возможности: многообразие функций USB-C

Вы воспринимаете старый разъем USB Type-A просто как порт для подключения съемных носителей или устройств перифирии, таких как компьютерная мышка. Но USB-C, зависимо от возможности конкретного порта, способен на гораздо большее. Одна из самых полезных функций USB-C (он специально спроектирован таким макаром) – обеспечение необходимой мощности для зарядки основного устройства, такого как ноутбук или смартфон. Фактически, большинство пользователей легких ноутбуков с портами USB-C используют их вместо традиционного бочкообразного разъема в качестве единственного варианта для подключения адаптера и зарядки от сети.

Способность USB-C поддерживать одновременно отправку видеосигналов и питание означает, что вы можете подключиться с его помощью к устройству где есть разъем DisplayPort, MHL или HDMI и практически ко всему остальному, при условии, что у вас есть подходящий переходник и кабели (подробнее об адаптерах см. ниже.) Спецификация USB-C учитывает даже передачу звука через интерфейс, но до сего времени он не заменил 3,5-мм разъем для наушников ни на компьютерах, ни на телефонах и планшетах.

Обязательно ознакомьтесь со спецификациями любого ПК, который вы собираетесь купить, так как не все порты USB-C одинаковы. До сего времени все варианты, что мы рассматривали, поддерживают как передачу данных, так и питание подключенного устройства через USB-C (хотя и не обязательно для зарядки хост-устройства). Не глядя на то что стандартные порты USB-C поддерживают подключение дисплеев DisplayPort и / или HDMI при помощи адаптера (через протокол DisplayPort-over-USB), не каждый производитель ПК подключал порты к графическому оборудованию компьютерной системы. Некоторые порты USB-C в системе могут поддерживать подключение к видеовыходу, в то время как другие – не поддерживают. Или ни какой-то из них не поддерживает. Важно смотреть на детали.

Thunderbolt 3 и 4: еще больше скорости для USB-C

Возможно, самым полезным аппаратным интерфейсом, который может поддерживать порт USB-C, является Thunderbolt 3 или новый Thunderbolt 4. Любой из них увеличивает пропускную способность до 40 Гбит / сек, также снижает энергопотребление и позволяет передавать мощность до 100 Вт. Порт USB-C с поддержкой Thunderbolt 3 или 4 означает, что один кабель — это все, что вам нужно для подачи питания и передачи большого объема информации (включая видеоданные для двух дисплеев 4K с частотой 60 Гц) даже для такого сложного устройства, как компьютер. Данной возможностью быстро воспользовались многие производители ноутбуков. Некоторые модели MacBook Pro от Apple могут похвастаться четырьмя разъемами Thunderbolt 3, а это максимум на сегодня, что дает вам возможностей больше чем у вас когда-либо было при использовании более ранних версий USB.

Направьте внимание, что как и в случае с подключением DisplayPort через USB-C, не каждый порт USB-C, который вы видите, обязательно поддерживает Thunderbolt 3 или 4. Чтобы узнать подробности о наличии этой возможности ознакомьтесь со спецификациями устройства или документацией. Некоторые устройства могут иметь более одного порта USB-C, но не все из них поддерживают спецификацию Thunderbolt.

Все факты о USB Type-C: этого вы не знали!

Эта ситуация изменится, когда начнется массовое внедрение стандарта USB4. Порты USB4, которые только начали появляться на всего на нескольких ноутбуках сначала 2021 года, по дефлоту поддерживают скорость Thunderbolt 3, оставаясь при всем этом обратно совместимыми с USB 3. Они имеют ту же физическую форму, что и разъем USB-C.

Thunderbolt 4, который устанавливают в ближайшее время на некоторых ПК на первый взгляд мало чем отличается от Thunderbolt 3 и не предлагает каких-либо серьезных улучшений для пользователей. Оба протокола кажутся похожими, потому что оба совместимы с разъемом USB Type-C и обеспечивают максимальную пропускную способность 40 Гбит/ сек. и оба предлагают от 15 Вт до 100 Вт мощности зарядки.

Однако Thunderbolt 4 имеет преимущество перед Thunderbolt 3 за счет удвоения минимальных требований к видео и данным. Thunderbolt 4 поддерживает отправку видеосигнала на два дисплея 4K или на один дисплей 8K, тогда как Thunderbolt 3 может поддерживать передачу данных лишь на один дисплей 4K. Кроме того, Thunderbolt 3 поддерживает скорость передачи данных только до16 Гбит/сек через PCI Express, в то время как Thunderbolt 4 делает это вдвое быстрее и предлагает скорость до 32 Гбит/сек. Это очень поможет пользователям, которые регулярно переносят гигантские видеофайлы или файлы данных с накопителей на свой компьютер для редактирования.

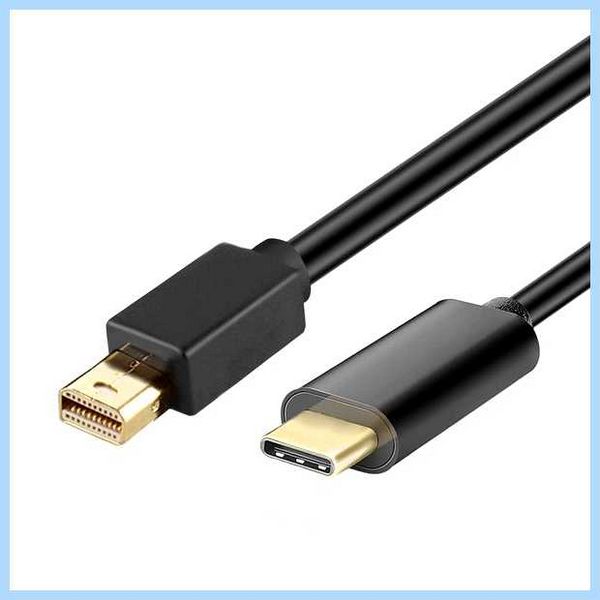

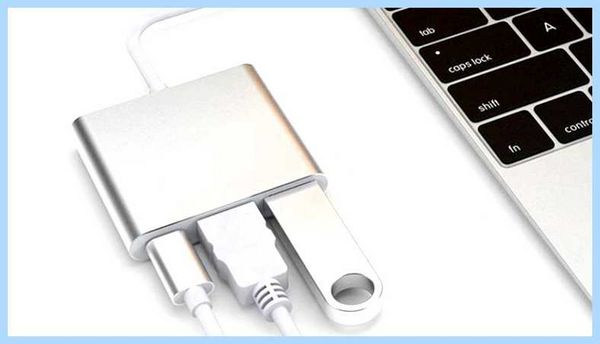

Адаптеры и кабели

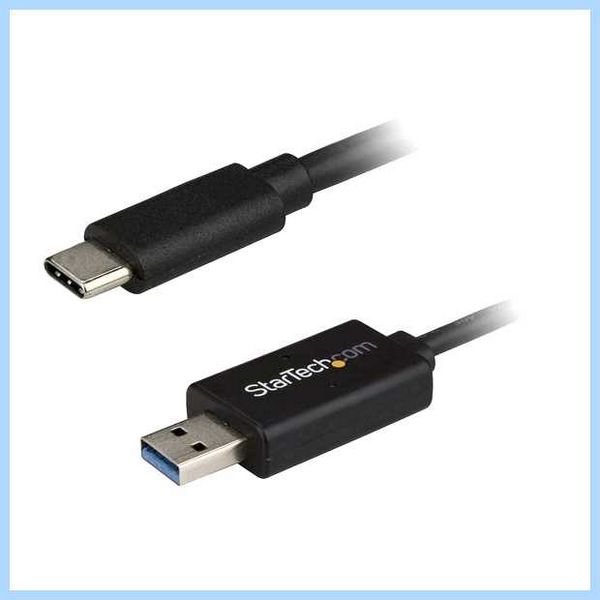

USB-C совместим со старыми портами USB 3.0. Но из-за новой формы порта адаптеры или кабели с соответствующими разъемами действительно необходимы, если вы хотите подключить какое-либо устройство, где нет овального разъема для USB-C.

Иногда переходники для USB-C уже входят в комплектацию новых ноутбуков; но в других случаях вам, возможно, придется покупать их отдельно. Apple, например, продает различные USB-кабели и адаптеры для подключения USB-C к другим устройствам, таким где есть разъемы Lightning или Ethernet. Вы также можете найти множество таких адаптеров для ПК в интернет — магазинах. Некоторые их них даже поддерживают уже устаревшие протоколы и вы можете быть уверены что сможете подключить к современным устройствам оборудование, которое купили много годов назад. Например, легко найти переходники от USB-C к DVI (и наоборот), но также встречаются и те, которые разделяются на два последовательных соединения RS-232.

Хорошая новость состоит в том, что если вы купите пару обычных кабелей USB-C, они будут работать со всем, что поддерживает USB-C, независимо от поколения. Однако направьте внимание, что это не распространяется на Thunderbolt. Хотя Thunderbolt 3 и 4 отлично работают с USB-C, вам понадобится соответствующий кабель Thunderbolt, чтобы гарантировать совместимость и максимальную скорость. Такой кабель имеет разъем USB-C на обоих концах и символ молнии на каждом. Он также будет значительно дороже, чем стандартный USB-C. Внимательно прочитайте наше руководство по Thunderbolt 4, чтобы узнать больше о всех его особенностях и проблемах.

Кроме того, новые док-станции для ПК и Макбуков также теперь оснащены разъемами USB-C. Наличие только одного порта USB-C не является проблемой: вы можете найти решения для док-станции USB-C как от производителей ПК, таких как Dell и HP, так и от сторонних производителей аксессуаров, таких как Belkin и OWC. Эти док-станции могут подзарядить ваш ноутбук, предоставить вам доступ к дополнительным портам (включая Ethernet, HDMI, USB 3.0 и VGA) и предоставить возможность подключить несколько мониторов.

Действительно ли Вам нужен USB-C

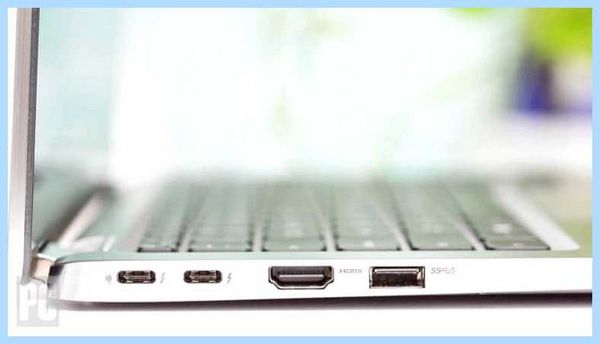

Наличие (или отсутствие) порта USB-C становится все более важным фактором при покупке ПК. Если вы купите ультратонкий ноутбук, у него практически наверняка будет хотя бы один порт USB-C, который автоматически перенесет вас в экосистему. Если вы больше любите настольные компьютеры, вы обязательно найдете там порты, по крайней мере, один на панели ввода-вывода на материнской плате и, вероятно, еще более на высокопроизводительных и игровых настольных компьютерах. На некоторых настольных компьютерах и неоригинальных корпусах для ПК они также размещены на лицевой панели. (Все же, любители настольных ПК должны знать, что порт USB-C на передней или высшей части корпуса ПК потребует специального разъема USB-C на конце материнской платы, и лишь на материнских платах последних моделей они будут присутствовать.)

Даже если вам не нужен USB-C сейчас, скоро он точно вам понадобится. Мы лишь поверхностно оцениваем возможности USB-C, но одно можно сказать наверняка: следующее поколение кроссплатформенных разъемов быстро заменяет старую гвардию, так же как исходный стандарт USB заменил Apple Desktop Bus (ADB), FireWire, PS / 2, SCSI и последовательные порты на компьютерах Mac и ПК. USB-C — это действительно универсальный порт, через который можно подключить все устройства.

USB Type-C – Что это за разъём его отличие и совместимость

USB Type-C – это стандарт разъёма (порта), который используется для зарядки и передачи данных. Он постоянно развивается и совершенствуется, приобретая всё большее значение в мире электронных устройств.

USB-C порт универсальный, поэтому сейчас им оснащаются не только лишь смартфоны, да и, например, материнские платы компьютеров.

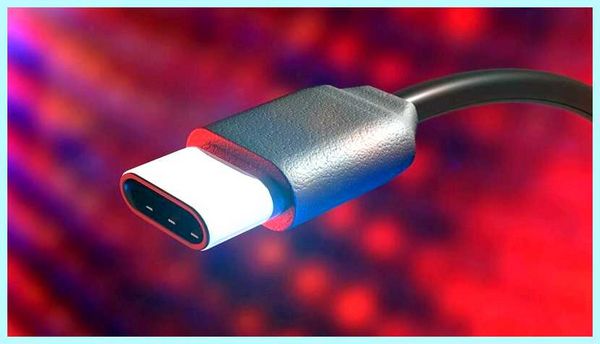

Что такое USB Type-C

Разъём USB Type-C значительно меньше стандартного USB Type-A и при всем этом двухсторонний, универсальный, что отличает его и от Micro USB, который деформирован.

С помощью кабеля USB-C можно заряжать ноутбуки и передавать данные на более высокой скорости. В то же время стандартный и всем знакомый USB-A, переходя от версии к версии, оставался таким же громоздким и весьма неудобным.

Спецификации разъёма USB Type-C опубликовали ещё в 2014 году, но популярность пришла не сразу. Сейчас же этот тип портов постепенно заменяет устаревающие разъёмы. Разнообразие неудобных разъёмов постепенно исчезает, так как USB-C всех их вымещает.

Он универсален и может поместиться даже на беспроводную отвёртку. При всем этом имеет достаточно мощности для широкого спектра задач, даже в контексте персональных компьютеров. Ещё USB-C поддерживает массу протоколов.

Порт настолько «всеяден», что поддерживает и широкие возможности передачи звука. Однако 3,5-мм разъём пока является отраслевым стандартом для наушников. Некоторые модели также подключаются через Type-A.

Отличие USB-C

USB Type-C, на самом деле, является лишь формой, которую имеет разъём и, соответственно, кабели под него. Например, планшет может иметь USB-C, который будет базироваться на USB 3.0, а пропускная способность USB 3.1 находится на уровне 10 Гбит/с, что вдвое больше, чем у USB 3.

Обратная совместимость

USB-С обратно совместимы вне зависимости от версии, хотя очевидно, что нельзя вставить стандартный кабель Type-A в маленький порт USB-C, как и наоборот.

Однако это не повод отказаться от старой периферии, адаптер-переходник способен решить эту проблему. В нынешнее время далеко не каждая материнская плата компьютера имеет вход USB-C, хотя ситуация меняется, и этот удобный тип разъёма всё чаще встречается повсеместно.

В Евросоюзе хотят сделать Type-C ещё более универсальным разъёмом, поэтому даже корпорации Apple придётся отказаться от уникального в своём роде разъёма Lightning, в пользу USB-C.

Стандарт USB4

Интерфейс USB4, который пока ещё не слишком распространён, также использует формат USB-C.

У него есть ряд преимуществ:

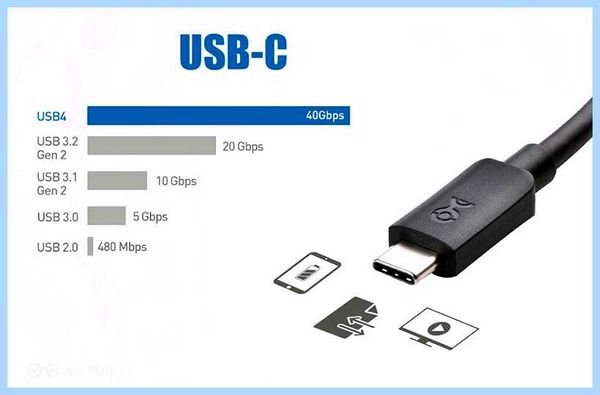

USB4 способен передавать данные на скорости до 40 Гбит/c, также изображение в сверхвысоком разрешении 8K или выводить картинку на два монитора 4K одновременно.
Новый интерфейс USB4 работает с прошлыми генерациями USB, если есть необходимый переходник.
USB4 использует аспекты Thunderbolt 4 и может предложить две двунаправленные полосы трафика со скоростью 10 Гбит/с или 20 Гбит/с, с максимальной скоростью до 40 Гбит/с.

Этого хватит для видеоконференций, где требуется двусторонний поток данных, чтобы избежать перегрузки. Помимо дополнительной защиты от хакерских атак, стандарт Thunderbolt 4 совместим с устройствами Thunderbolt 3, такими как док-станции и внешние видеокарты.

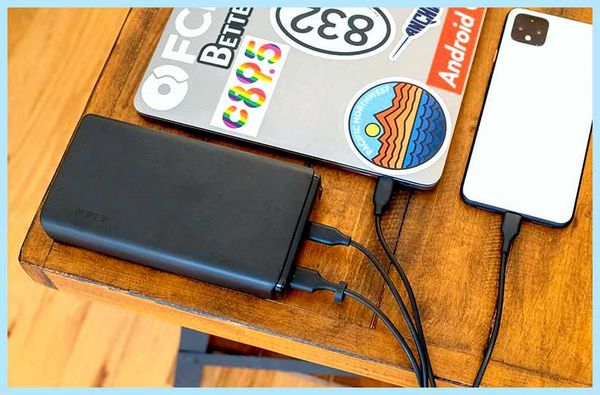

USB-C и быстрая зарядка

USB Power Delivery – это общий стандарт быстрой зарядки. Например, USB 2.0 передаёт мощность до 2,5 Вт.

Передача энергии через USB-C поддерживается спецификацией USB PD, которая достигает мощности передачи – 100 Вт. Причём устройство может либо заряжаться, либо отдавать энергию, либо делать всё сразу.

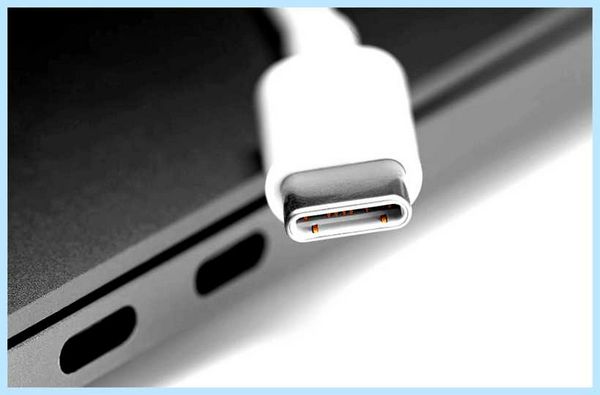

Современные ноутбуки всё чаще получают в качестве портов для зарядки UCB Type-C. С его помощью можно, например, подключить лэптоп к внешнему монитору, который будет заряжать его в процессе эксплуатации.

Зачем смартфону USB Type-C – видео
