Отзыв: Эмулятор флоппи-дисковода 3.5» Gotek для USB SFR1M44-U100K — Отличное устройство заменяющее дисковод Fdd Floppy на Usb Flash в различных синтезаторах .
О дисководах и их использовании на современных компьютерах
Hardcore mode on
Hardcore mode off
Отзыв: Эмулятор флоппи-дисковода 3.5» Gotek для USB SFR1M44-U100K — Отличная альтернатива флоппи-дисковода
Эмулятор флоппи-дисковода Gotek

Сначала 2000-х машину модернизировали, заменив ввод с перфолент на более современный тогда ввод с дискет. На дискетах может хранится маленький объем инфы, а они, к огорчению, нередко приходят в негодность. И в ближайшее время отыскать в продаже дискеты 3.5 дюйма стало фактически нереально!! Не считая того, сами флоппи-дисководы также нередко выходят из строя.

Отзыв: Эмулятор флоппи-дисковода 3.5» Gotek для USB SFR1M44-U100K — Отличное устройство заменяющее дисковод Fdd Floppy на Usb Flash в различных синтезаторах .

Комфортное внедрение различной инфы для синтезатора средством usb носителя заместо устаревших флоппи дискет.

Недочеты:

Не нашёл подходящего программного обеспечения для форматирования в тыщу образов дискет и записи файлов в каждую из их .Пользуюсь отформатированным usb носителем в 100 образов.

Эмулятор флоппи дисковода Gotek, не считая синтезаторов употребляется и в станках с ЧПУ, но это не по моему профилю потому что сам музыкант и я для вас расскажу о преимуществах внедрения эмулятора в синтезаторах.

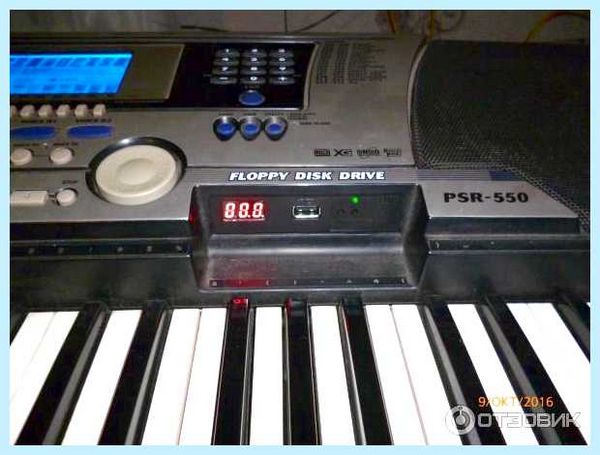

Имеется в наличии синтезатор YAMAHA PSR 550 с устаревшим флоппи дисководом для использования в качестве устройства проигрывания различной инфы присущей клавишным инструментам (синтезаторам). Носителем служили обыденные флоппи дискеты канувшие в лето. О минусах дискет знают все. Очень нередко дискеты выходят из строя, имеют малую ёмкость и вообщем их на данный момент не отыскать. Все перебежали на usb носители, с ними еще удобнее, проще и надёжнее. Сущность улучшения в подмене стандартного флоппи дисковода 3.5″ на Usb Flash эмулятор. На фото ниже вы видите как это смотрится на примере моего синтезатора.

Само устройство подключается к родному интерфейсу дисковода и определяется как обыденный дисковод. На фронтальной панели эмулятора размещен разъем для подключения usb носителя. Установка эмулятора очень ординарна. По размеру и интерфейсами подключения схож с обыденным флоппи дисководом. Необходимо разобрать синтезатор и воткнуть эмулятор заместо обычного флоппи дисковода, что не представляет никакой трудности, если руки вырастают из подходящих мест. При помощи специальной программки, usb носитель разбивается на необходимое количество образов дискет. От 100 до тыщи образов дискет, зависимо от использования программного обеспечения. Сам синтезатор форматирует носитель в 1000 образов дискет, сразу нажав и удерживая обе кнопки с лицевой части эмулятора при включении питания синтезатора. Дальше на компьютере специальной программкой вы выбираете образ дискеты и заполняете подходящей информацией. Запамятовал сказать, в комплекте с эмулятором шёл диск с программным обеспечением от китайцев на ихнем языке. Но я пользовался отысканной в вебе программкой от германского эмулятора флоппи дисковода компании Ipkas, что разбила мне карту памяти на 100 образов. Дискеты (образы дискет) на устройстве переключаются с помощью кнопок на фронтальной панели. Синтезатор принимает образы дискет как стандартные флоппи дискеты, только их уже 100 штук либо тыща, если найдёте по просторам веба подходящую программу. С каждой из них на синтезаторе можно делать те же функции что и при прежнем флоппи дисководе. Встроенный индикатор на передней части эмулятора, отображает номер образа дискеты. В качестве usb носителя можно использовать usb flash носитель ёмкостью в один гигабайт, что вполне хватает на 1000 образов дискет.

Хочу сказать одно, что с того времени, как приобрёл эмулятор флоппи дисковода, сразу обновился новой информацией для своего довольно уже старенького синтезатора. В просторах интернета тысячи и тысячи уникальных midi файлов, что воспроизводятся неплохими инструментами самого синтезатора, также множество различных музыкальных стилей в формате sty, что также дают новое дыхание старенькому клавишу. С прежним флоппи дисководом невозможно было об этом и мечтать по скольку флоппи дискеты это уже прошлый век.

О дисководах и их использовании на современных компьютерах

Неотъемлемой частью жизни практически любого любителя ретро-компьютеров являются гибкие магнитные диски дискеты и накопители на гибких магнитных дисках дисководы. Что сегодня приносит свои проблемы. Если рабочие дисководы ещё можно найти в достаточном количестве, то вот с дискетами уже всё плохо. Практически нет в продаже, а что удаётся найти — по качеству ниже плинтуса. В прошлом году нашел в одном магазине три коробки — с трудом из них набрал десяток рабочих дискет, которые два форматирования пережили. А старые дискеты, хоть и были надёжней, свой срок жизни тоже имеют. Это первая проблема.

Вторая проблема в том, что даже если у вас есть достаточный запас дискет, то современные компьютеры уже не имеют возможности подключения дисководов, потому по мере надобности что-то скопировать на ретро-компьютер превращается в проблему с разными вариантами решения.

Про варианты я тут и хочу написать, от хардкорных и дорогих до казуальных и не очень дорогих.

Hardcore mode on

Начну, пожалуй, с разного хардкора — для тех, кому необходима стопроцентная аутентичность носителей и для тех, кто возится с техникой, отличной от РС — всякими там коммодорами, амигами и прочими спектрумами, где формат дискет может отличаться от стандартов, принятых в мире х86.

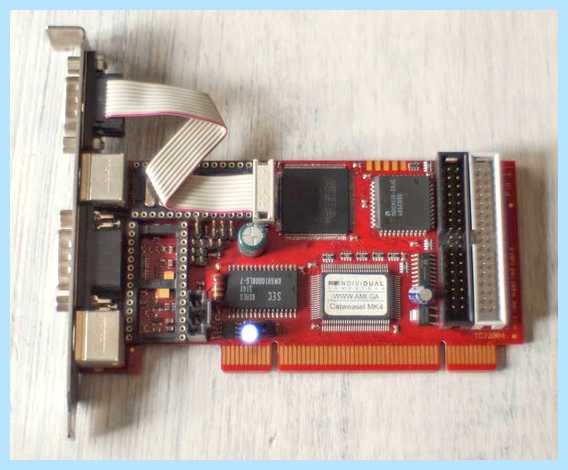

Catweasel

Немножко из истории вопроса — где-то посреди нулевых существовала мультикарта на PCI, где в числе всего прочего имелись и контроллеры дисководов. Называлась Catweasel Mk4.

Но она уже ушла в историю, не производится, найти даже на барахолках практически невозможно, а даже если найдёте, то денег за неё заломят немеряно. Я где-то встречал сообщение от человека, который был готов купить примерно за 400 долларов, но продавать ему никто желанием не горел. На ebay последний аукцион закончился на 250 евро, до него — что-то порядка 380 евро (это именно MK4, более старые варианты там тоже продавались, но не особо дешевле). Потому устройство представляет интерес скорее для коллекционеров редкого железа, чем для тех, кто будет использовать его по назначению.

FC5025

FC5025 USB 5.25″ floppy controller — тоже штука, представляющая скорее теоретический, чем практический интерес.

Плата для подключения пятидюймовых дисководов через USB. Работало строго с 5,25″ дисководами, работало строго на чтение. В общем, штука не слишком функциональная и практически ушедшая в историю. По крайней мере, я не слышал, чтобы ей кто-то пользовался в сегодняшнее время. Хотя на сайте производителя ещё предлагают купить за 55$.

KryoFlux

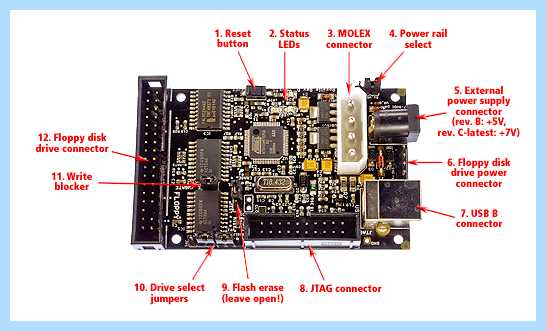

Ну и нынешний всемогущий фаворит — KryoFlux.

Это USB-адаптер для подключения дисководов. Может работать почти с любыми дисководами, от 3″ до 8″, читать и писать практически любые форматы дисков в куче режимов… В общем, что тут описывать, лучше слово разработчикам предоставить:

Read at lowest level possible — precisely sampling the magnetic flux transition timing. Custom formats? Recording scheme violations? Encodings? KryoFlux reads them all!
Save as raw stream, or export to common sector formats supporting: Acorn Electron, Apple, Amstrad CPC, Archimedes, Atari 8-bit, Atari ST, BBC, Commodore 64, Commodore Amiga, MSX, IBM PC, PC-8801, Sam Coupe, Spectrum, E-MU Emulator & Emulator II, DEC RX01 & RX02 and many, many others.
Write back to disk. KryoFlux not only creates direct clones based on raw (STREAM) data dumped, but also supports fully verified «one-click» writing of ADF, G64 and IPF files, with more formats in development.
Need to duplicate an alien disk? With our patent-pending RepliFlux technology, KryoFlux will create bit-identical copies of almost any disk.
Load raw dumps instantly in the emulator of your choice, e.g., but not limited to: WinUAE, FS-UAE, E-UAE, WinSTon, Hatari, STEem, Caprice and Spectaculator.
Parallel export support. E.g. An Amiga/ST dual format disk can be written as raw stream, an ADF and an ST file, all at the same time during a single disk capture.
Intelligent software allows production of sector images for virtually all normal disks for systems containing a generic FM or MFM floppy controller. Many other weird synthesiser sample disk formats should work right out of the box.
Reading and writing is completely independent of real drive speed, also supports variable rate «zoned CAV» disks (e.g. Apple) in a normal fixed rate drive.
Software completely free for private, non-commercial use.
Easy to use graphical user interface.
RoHS compliant and WEEE registered.
High quality immersion gold coated boards, made to last a lifetime.
The de-facto standard for true disk imaging and preservation.

Рекламный ролик:

Но это именно инструмент для работы с дискетами получается, а не полноценный дисковод — работает только с образами дисков в разных форматах. Просто скопировать пару файлов на дискету не выйдет. Зато если вам надо сделать образ какой-то старой дискеты — это самое то. Насколько знаю, если включить самое подробное чтение, что RAW-образ дискетки на 360 килобайт займёт у вас порядка 60 мегабайт. Стоит это устройство 100 евро, не особо дёшево, да и не то, чтобы сильно дорого, если ретро-компьютеры — серьёзное хобби.

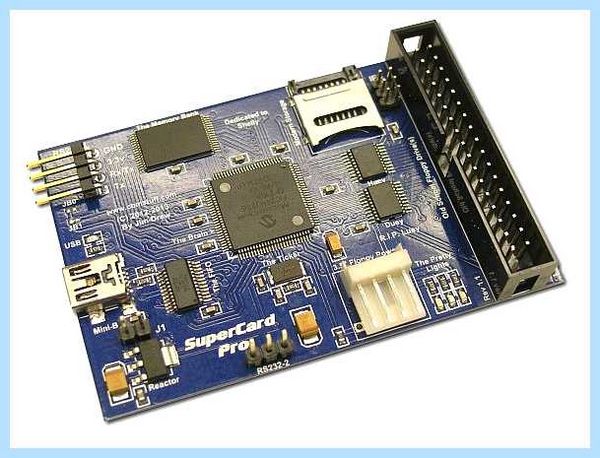

SuperCard Pro

SuperCard Pro — несколько менее известный аналог KryoFlux. Работает по тому же принципу, стоит примерно тех же денег.
Больше заточен на чтение-запись дисков с защитой от копирования, в то время как KryoFlux больше позиционируется для архивирования старого ПО.

Hardcore mode off

Если вышеперечисленные решения были для тех, кто всерьёз свою жизнь посвятил ретрокомпьютингу, то дальше перечислю варианты для тех, кто не хочет тратить много времени и денег, а просто хочет скопировать пару файлов на старый компьютер. Но тратить сотню евро и всякий раз создавать образ дискеты ему не хочется, предпочтительнее более казуальное решение.

Отдельный компьютер для записи дискет

Ну, что тут сказать… Можно, конечно. Взять откуда-то «из середины» компьютер, который будет небольшого размера, нормально поддерживать локальную сеть и при всем этом иметь дисковод. Например, ноутбук какой-нибудь времён третьих пентиумов. Но тут проблема будет в том, что появляется дополнительное довольно тяжелое звено — всякий раз заводить шарманку ради скидывания пары файлов на дискету будет очень лениво, по себе знаю.

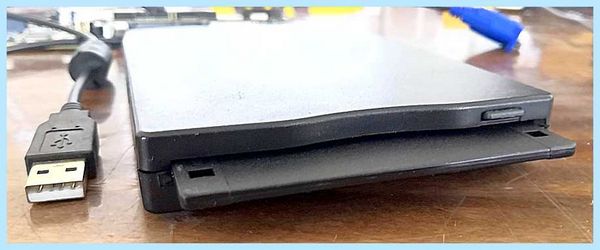

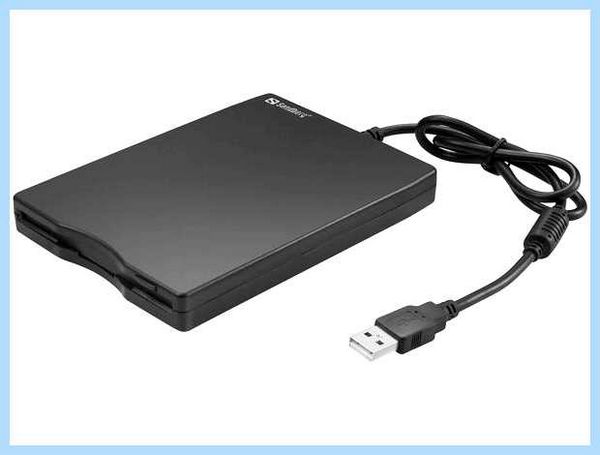

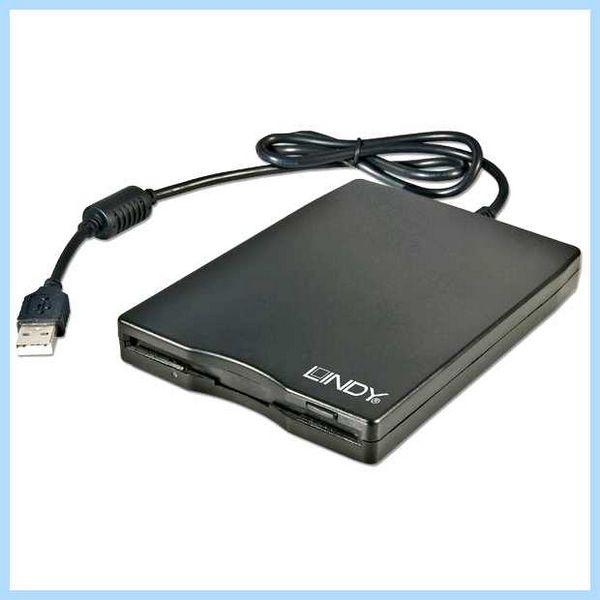

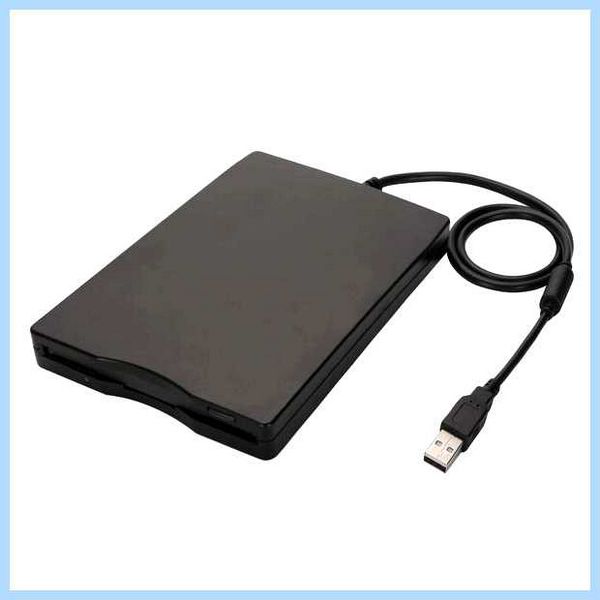

USB-дисковод

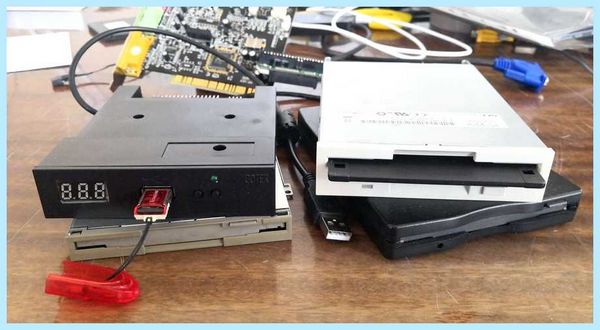

Потому первое, что приходит в голову для работы с дискетами на современных компьютерах — это обычный USB-дисковод.

Стоит недорого даже новый, продаётся везде, элементарен в использовании. Большинству вполне достаточно.

Проблем две. Во-первых, такие дисководы ограничены форматом дискет 1.44, ограничение контроллера. Но на это можно закрыть глаза, на 95% РС стоят дисководы, которые нормально такой формат дискет понимают. Вторая проблема хуже — вы по-прежнему привязаны к физическим дискетам, которые смертны. Зачастую — быстро и внезапно смертны.

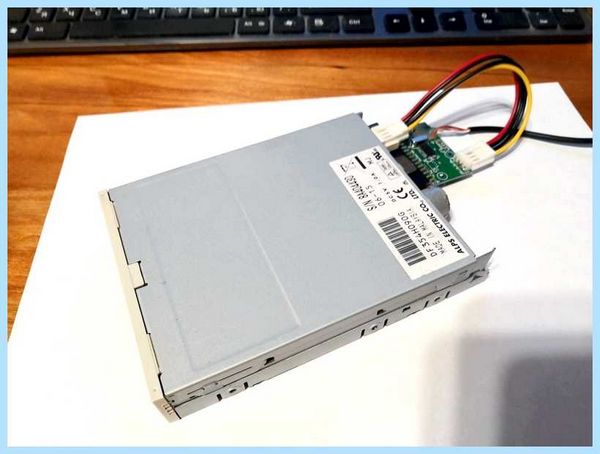

Переходник для подключения стандартного дисковода через USB

Это вариант предыдущего решения — в результате вы получаете тот же USB-дисковод, лишь на базе своего любимого флоппика.

Я про такое как-то вообще не задумывался, но одному знакомому владельцу синтезатора приспичило в свой новый i7 поставить именно свой любимый дисковод, на смену не соглашался. Как выяснилось, возможность такая имеется, причём не так дорого. Хотя не особо популярная, ну и дороже, чем простой USB-дисковод. Достоинство — можно использовать свой любимый дисковод, можно поставить его внутрь корпуса, а не держать снаружи. Недостатки те же, что и у предыдущего варианта — контроллер используется тот же самый.

Эмулятор 3,5″ дисковода

И вот наконец-то пришли, пожалуй, к самому правильному решению для тех, кто хочет удобства, а не аутентичности — эмулятор дисковода, который позволяет избавиться от физических дискет, заменив их флэшкой.

Принцип использования — эмулятор ставится на ваш ретро-компьютер вместо дисковода — подключаясь к контроллеру FDD, а на флэшку записываются образы дискет. Кнопками переключаете номер образа (одна кнопка единицы, вторая десятки, обе вместе — сотни). Теоретически, можно от 0 до 999 номера задавать, но программное ограничение до 99. Хотя и так нормально.

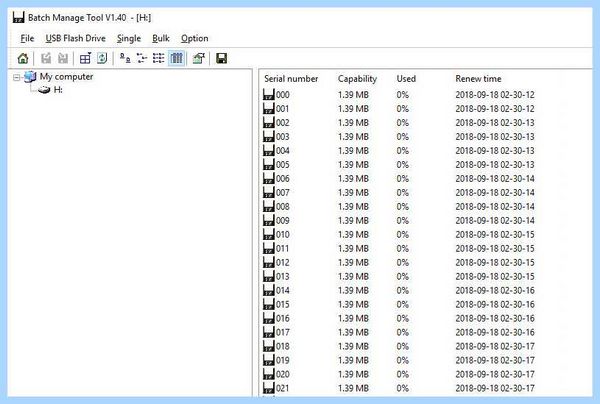

Интерфейс программы для работы с образами на флэшке. Сама флэшка файловой системы не имеет, форматируется специально для использования в эмуляторе. По факту она представляет из себя просто последовательные «дампы» дискет, а кнопками на эмуляторе вы просто задаёте смещение — базовая прошивка очень простая.

При прямом подключении её к компьютеру она видна как USB-диск на 1,44 мегабайта и, в принципе, с этим «образом» вы можете работать напрямую с «большого брата», копируя туда файлы.

С остальными «дискетами» работа только через программу. Вы можете либо записать на определённое место образ, либо «Открыть дискету» в проводнике — тогда файлы оттуда будут скопированы на временную папку на жестком диске, вы сможете туда что-то добавить или удалить, а потом дать команду на обратную запись. Но бут-сектор при всем этом портится, потому загрузочные дискеты лучше не трогать.

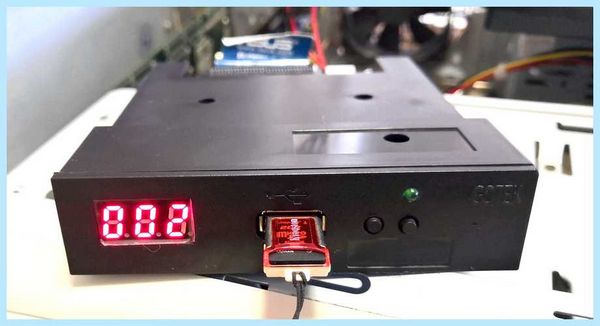

Потом просто вставляете флэшку в ваш ретро-компьютер, выбираете нужную «дискету» и работаете как с обычным дисководом. Тут уже можно спокойно форматировать, копировать и удалять файлы напрямую, ничего при всем этом не портится. Скорость работы незначительно выше аппаратного дисковода, звуков устройство не издаёт.

Достоинства — уходите от физических дискет, что сильно упрощает жизнь. И не только лишь любителям ретро-компьютеров. Подобные так же эмуляторы используются в промышленном оборудовании и музыкальных синтезаторах, где проще поменять устройство для загрузки файлов, чем менять само оборудование на более современное.

Недостатки — базовый и самый дешевый эмулятор работает только с дискетами на 1,44. Другие варианты (на 1,2, на 720к) продаются, но стоят дороже.

Для борьбы с недостатком существуют альтернативные прошивки. Мне показалась интересной FlashFloppy. Бесплатная, с открытыми исходниками, поддерживает тучу форматов образов и дисков.

ADF (Commodore Amiga) ADM, ADL, ADF, DSD, SSD (Acorn DFS and ADFS) D81 (Commodore 64 1581) DSK (Amstrad CPC, Spectrum +3, Sam Coupe, Microbee) FDI, HDM (NEC PC-98) IMG, IMA, DSK (IBM MFM Raw Sector) JVC, DSK (Tandy Color Computer 'CoCo') MBD (Spectrum MB02) MGT (Spectrum DISCiPLE/+D) OPD (Spectrum Opus Discovery) SDU (SAB Diskette Utility) ST (Atari ST) TRD (Spectrum TR-DOS) V9T9, DSK (TI-99/4A) VDK (Dragon) HFE, HFEv3 (Universal)

Сам я пока до неё не добрался — просто нет необходимости, везде, куда ставились такие эмуляторы, использовались обычные дисководы на 1,44.

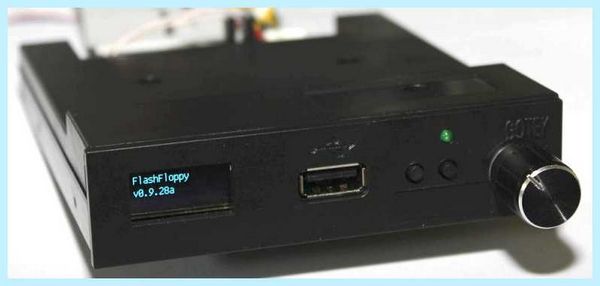

Так же можно и аппаратно доработать эмулятор — поменять экранчик, добавить спикер, присобачить ручку для быстрого переключения образов…

Что делать со старыми дисководами

Ну вот купил я себе эмуляторов, а куда теперь деть старые дисководы, не выкидывать же?
Зачем выкидывать? Можно сделать из них музыкальный инструмент, например.

Отзыв: Эмулятор флоппи-дисковода 3.5» Gotek для USB SFR1M44-U100K — Отличная альтернатива флоппи-дисковода

Сегодня предмет отзыва – Эмулятор флоппи дисковода модели SFR1M44-U100K.

Тема будет технически – компьютерная, не для всех актуальная, но надеюсь, что кому-то нужная и полезная)
Технический консультант отзыва – муж, потому что эмулятор приобретался для нужд его производства. Я учавствовала в процессе программного форматирования флешки и тестирования прибора.

■ ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ
Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K представляет собой устройство с портом для чтения USB флешки и разъемами для подсоединения вместо дисковода FDD 1.44 под дискеты 3.5 дюйма.

Производитель эмулятора SFR1M44-U100K – компания GOTEK. В описании товара было указано: Made in P.R.C. Кстати, с местом или страной P.R.C. я раньше не встречалась. Оказалось, что Made in PRC означает «Сделано в Китайской Народной Республике (КНР)», что по-английски пишется «Made in People’s Republic of China (PRC)».

■ Зачем И ГДЕ ИСПОЛЬЗУЕТСЯ
Цель использования эмулятора – заменить ввод информации с дискет на ввод информации с USB флешки. Применение эмулятора возможно в устройствах, которые имеют флоппи-дисковод для дискет 3.5 дюйма (1.44Мб).

Эмулятор флоппи-дисковода (Floppy Emulator FDD) может использоваться:

— для промышленного, вязального, швейного оборудования, роботизированных комплексов;
— для станков с ЧПУ;
— для электронных музыкальных инструментов Yamaha, Panasonic, Sony, Korg и др.

Эмулятор флоппи-дисковода Gotek

Подробнее объясню использование эмулятора флоппи-дисковода на примере производства, где работает муж.

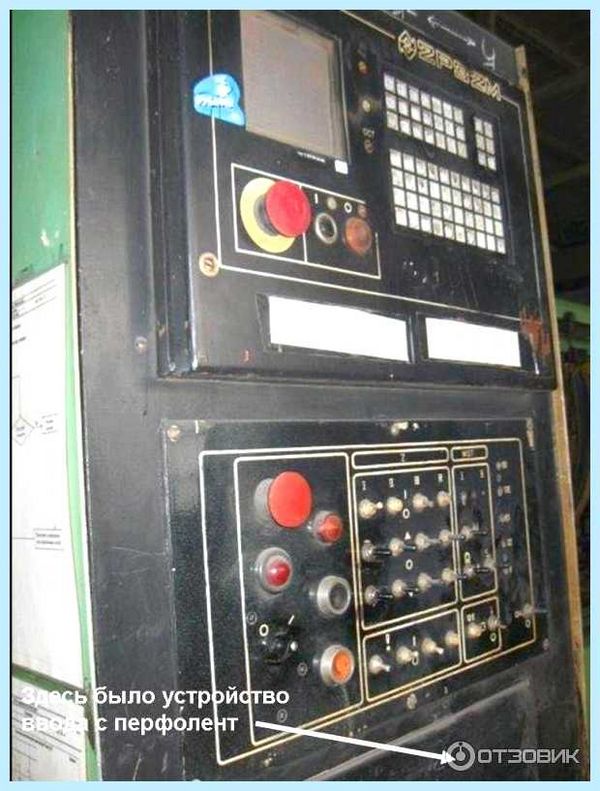

Газорезательная машина «Комета» успешно применяется для изготовления разнообразных деталей с начала 80-х годов и по настоящее время. Изначально ввод программы для ЧПУ предусматривался при помощи перфоленты.

Сначала 2000-х машину модернизировали, заменив ввод с перфолент на более современный тогда ввод с дискет. На дискетах может хранится небольшой объем информации, а они, к сожалению, часто приходят в негодность. И в ближайшее время найти в продаже дискеты 3.5 дюйма стало практически невозможно!! Кроме того, сами флоппи-дисководы также часто выходят из строя.

Понятно, что новые ЧПУ выпускаются с современными интерфейсами передачи данных. Но, как говорится, зачем платить больше, если машина работает надежно и качественно и со старым ЧПУ. И вот тут на помощь пришли эмуляторы флоппи-дисковода GOTEK SFR1M44-U100K, которые не так давно появились на рынке. Они дали возможность заменить ввод программ раскроя с дискет на ввод с USB флешки.

■ ГДЕ КУПИТЬ, СКОЛЬКО СТОИТ
Муж покупал эмуляторы GOTEK в интернет-магазине Nocher-Techn по цене 915 грн. (около 2700 руб.). Подобные эмуляторы выпускаются разных моделей. Менеджер магазина дал консультацию по вопросу совместимости с устройством: оказалось, что для станков с ЧПУ подходит только модель SFR1M44-U100K.

Потому что данный эмулятор – изделие китайского производства, то на AliExpress можно найти множество предложений по его продаже с разбросом цен от 1300 руб. до 7000 руб. и даже больше. Кстати, здесь эмулятор позиционировали в главном, как устройство для электронной клавиатуры Yamaha, Korg, Roland.

Но на AliExpress сделать заказ не решились, хотя там и были предложения, более выгодные по цене. Была опасность, что могут выслать не ту модель. Ну и длительное время доставки не устраивало. А эмуляторы из Nocher-Techn были получены по «Новой почте» на следующий день после заказа.

■ ОПИСАНИЕ
КОМПЛЕКТАЦИЯ

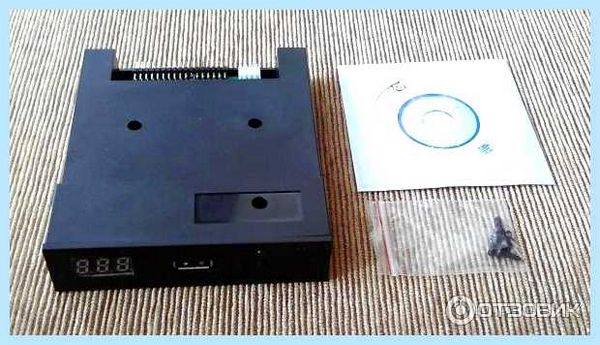

Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K продавался в следующей комплектации:
• эмулятор дисковода GOTEK — 1шт;
• винтики для крепления эмулятора — 4 шт;

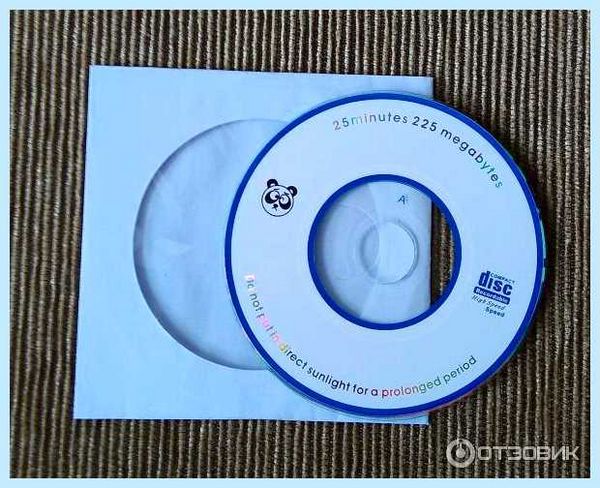

• CD-диск с программным обеспечением.

Отмечу недостаток комплектации: полное отсутствие документации по работе с эмулятором хоть на каком-нибудь языке.
Производитель и продавец не позаботились предоставить инструкции ни в электронном, ни в бумажном виде. Поэтому по вопросам технических характеристик и подготовки эмулятора к работе остается только довериться информации в Интернете .

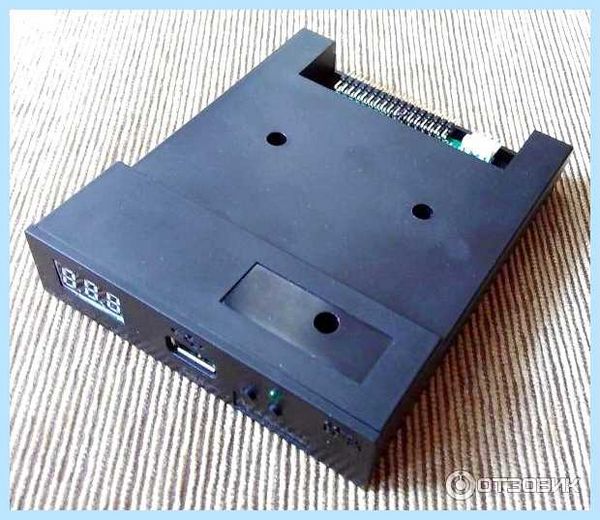

Вид
Эмулятор SFR1M44-U100K имеет размеры 100 Х 25 Х 122 мм.

Модель выпускается в 3 цветах: черном, сером, белом.
Фото делала нового эмулятора черного цвета, серый эмулятор уже 4 месяца трудится на производстве)

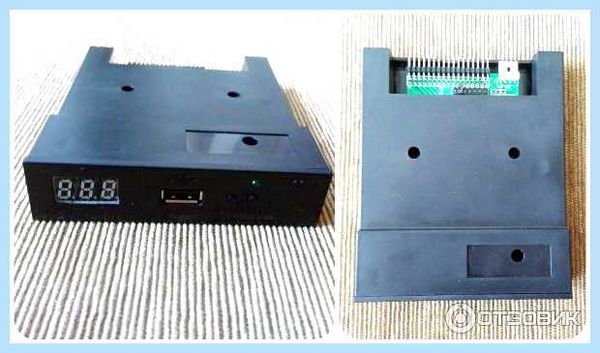

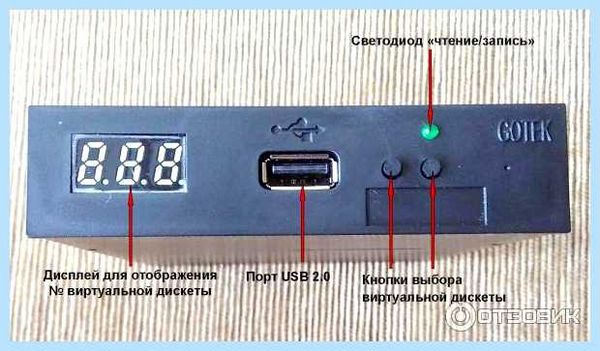

Передняя панель эмулятора выглядит следующим образом.

Здесь расположены:
• Порт для флешки USB 2.0
• Индикаторы отображения:
— светодиод «чтение/запись»,
— трехзначный дисплей для отображения номера выбранной виртуальной дискеты;
• Кнопки выбора номера виртуальной дискеты:
— первая кнопка – для десятков,
— вторая – для единиц.

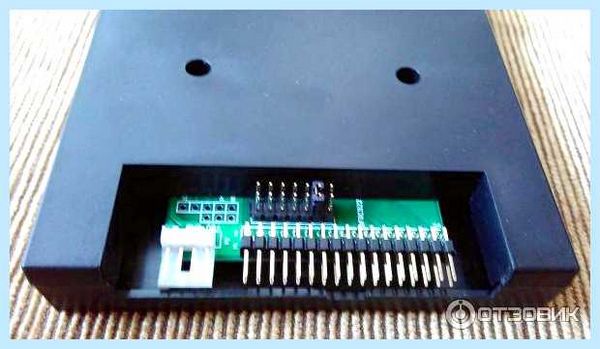

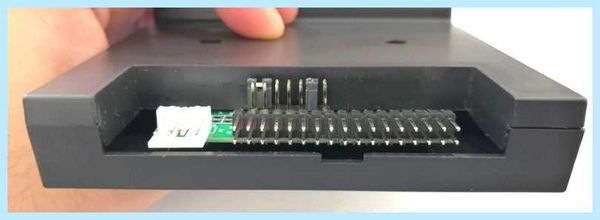

На задней стороне эмулятора находятся разъемы для подключения его вместо флоппи-дисковода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Подключение: шлейф дисковода Floppy Controller на 34-pin

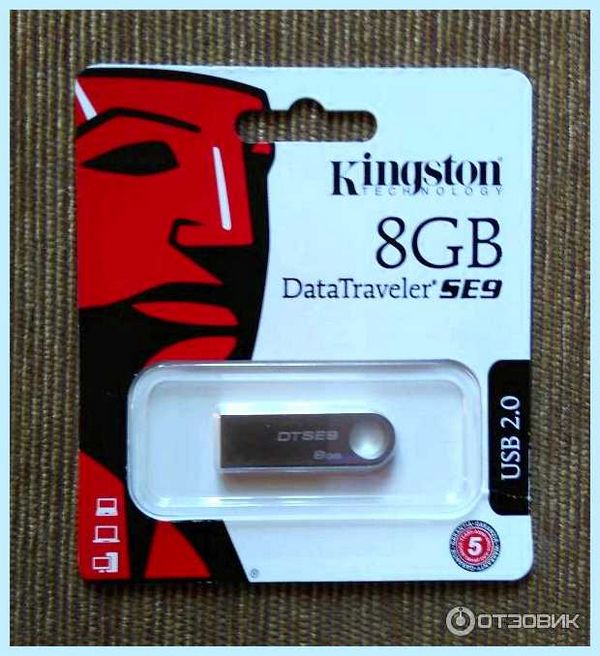

• Передача данных: флешка USB 2.0, достаточно 2 Гб
• Поддерживаемые форматы: 3.5″ — 1,44 МБ, 3.5″ — 720 КБ, 5.25″ — 1,2 МБ
• Файловая система: FAT12
• Размер сектора: Фиксированный, 512 байт
• ОС: Windows XP/2000/7, DOC, OC/2

■ КАК ИСПОЛЬЗОВАТЬ
Для того, что начать работу с использованием эмулятора, надо выполнить следующие два основных действия:
• Подключить эмулятор дисковода вместо обычного внутреннего дисковода через шлейф передачи данных и шлейф питания.
• Подготовить флеш-накопитель, выполнив форматирование виртуальных дискет.

По информации на сайте продавца переформатировать флешку можно тремя способами:
1. На компьютере специальным программным обеспечением, которое поставляется на CD – диске в комплекте с эмулятором.

2. На компьютере другим ПО для форматирования, которое можно самостоятельно скачать в Интернете.
3. В эмуляторе GOTEK SFR1M44-U100K есть возможность быстрого форматирования флешки, если нажать и удерживать две кнопки переключения между дискетами.

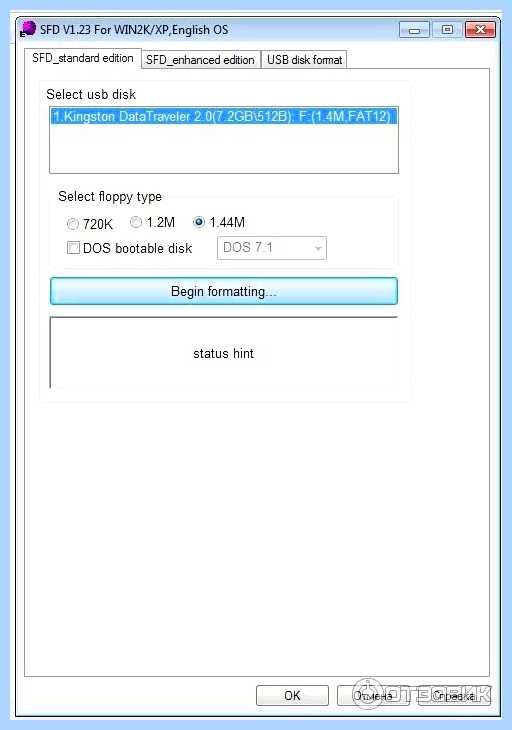

Мы выбрали первый вариант форматирования флешки — программным обеспечением от поставщика. USB флешку купили на 8 Гб, хотя достаточно было и на 2 Гб.

Но сразу возникли небольшие сложности:
1. Маленький CD – диск не подошел к дисководам двух наших ноутбуков. Смогли его установить исключительно в дисковод системного блока стационарного компьютера.
2. Потому что инструкции к ПО не прилагалось, было не ясно, как и какой из программ на диске правильно переформатировать флешку.

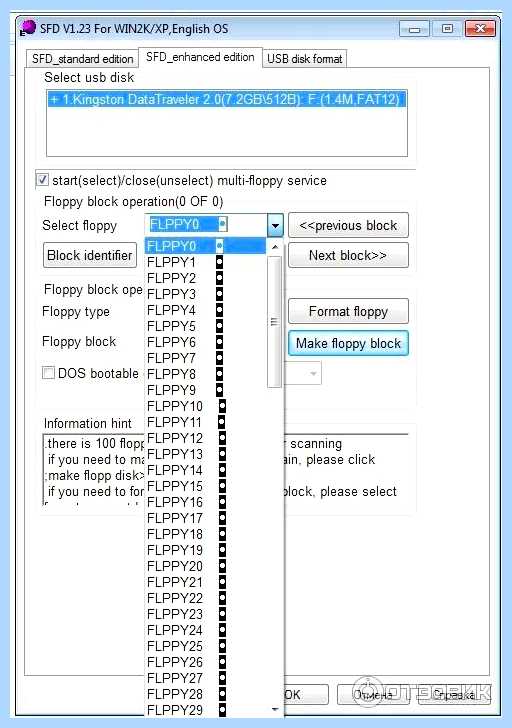

Пришлось связываться с продавцом. Он рекомендовал воспользоваться программой V123_SFD.exe с CD – диска.

Так же дал ссылку на ролик на сайте Youtube с пошаговым процессом форматирования. Уже при помощи ролика Youtube процесс переформатирования флешки прошел легко и быстро. В результате флешка была разбита на 100 каталогов — виртуальных дискет с номерами 0-99.

После чего на виртуальные дискеты можно записывать нужную информацию. Переход между каталогами флешки при работе на ПК может осуществляться только при помощи программы форматирования флешки, установленной на компьютере. При ее отсутствии данные будут записываться на дискету с номером 0 (FLPP0).

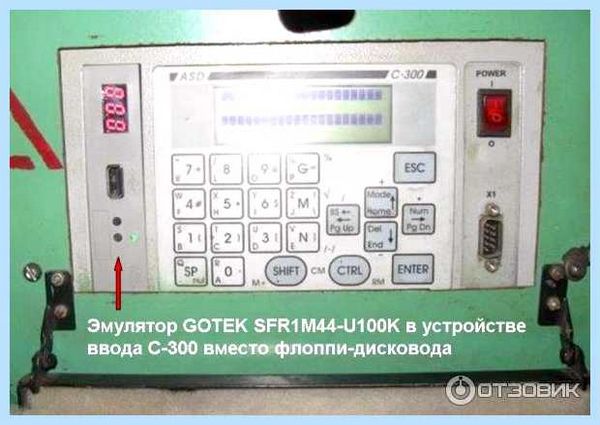

Для ввода данных в ЧПУ с USB флешки теперь достаточно вставить флешку в эмулятор и выбрать виртуальную дискету для работы. Выбор образа дискеты осуществляется при помощи кнопок на передней панели эмулятора флоппи дисковода. Номер выбранной дискеты будет отображаться на экране в виде 000 — 099.

■ ИТОГИ
Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K успешно прошел проверку на ПК и ЧПУ:
• флешка с помощью ПО и инструкции быстро форматируется на 100 виртуальных дискет;
• переход между дискетами и запись на них информации на компьютере выполняется без проблем;
• эмулятор без усилий подсоединяется вместо флоппи-дисковода на ПК и на ЧПУ;
• ввод информации на ЧПУ через порт USB 2.0 эмулятора осуществляется при помощи флешки успешно;
• выбор виртуальных дискет при помощи кнопок на панели осуществляется правильно.

ДОСТОИНСТВА
• Замена устаревшего способа ввода информации через флоппи-дисковод на современный – через USB.
• Надежность устройства ввода информации.
• Подходит для промышленного оборудования, станков с ЧПУ, музыкальных инструментов.
• Высокая скорость чтения-записи информации.
• USB флешка одновременно хранит до 100 образов дискет, заменяя большое количество гибких дисков.
• Безопасность, надежность сохранения данных.

НЕДОСТАТКИ
• Отсутствие документации в комплектации.

Эмулятор флоппи-дисковода GOTEK SFR1M44-U100K полностью оправдал возложенные на него надежды. Отсутствие документации можно считать незначительным недостатком. В интернет-магазинах есть надежда получить квалифицированную консультацию продавца. И всегда остается возможность поиска нужной информации по эмулятору в Интернете. Поэтому однозначно рекомендую эмулятор флоппи-дисковода GOTEK SFR1M44-U100K всем, для кого тема замены флоппи-дисков на USB актуальна.
