Usb подключение к материнской плате

Содержание

Подключаем элементы системы к материнской плате
Про подключение элементов ПК к материнке
Как подключить переднюю панель компьютера к материнской плате?
- Этап 6: Установка видеокарты
Обзор адаптеров USB для подключения накопителя напрямую на материнскую плату
Как подключить провода к материнской плате
Подключение USB к материнской плате
Общая информация
- Шаг 1: индикаторы и кнопки
- Шаг 2: остальные компоненты

Также к материнке можно подключить дополнительные компоненты, например, Wi-Fi адаптер, звуковую карту и т.д. Однако их подключение не является обязательным для нормального функционирования ПК, поэтому рассматриваться не будет.

Подключаем элементы системы к материнской плате

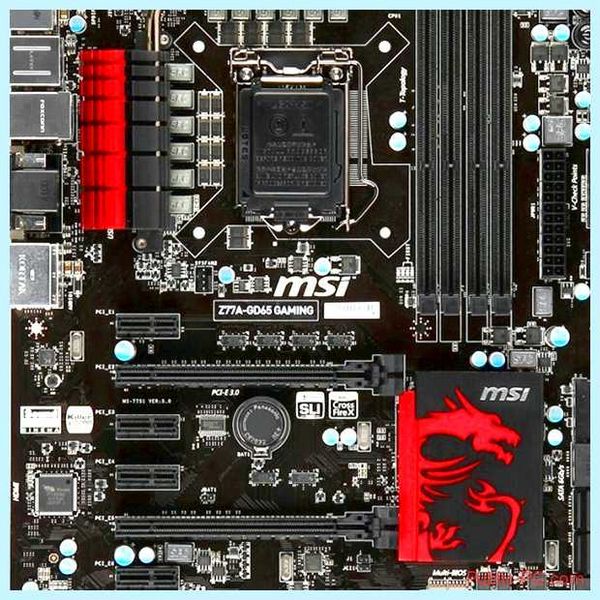

Материнская плата – это основной элемент любого компьютера, к которому подключаются другие компоненты системы (планки оперативки, жёсткие диски, видеокарты и т.д.). От того насколько правильно вы их подключили зависит работоспособность компьютера.

Про подключение элементов ПК к материнке

Вы можете подключать эти компоненты в любой последовательности, но всё же изначально рекомендуется подключить блок питания, дабы иметь возможность отслеживать работоспособность системы. К тому же, некоторые компоненты требует подключение не только лишь к материнской плате, да и к блоку питания.

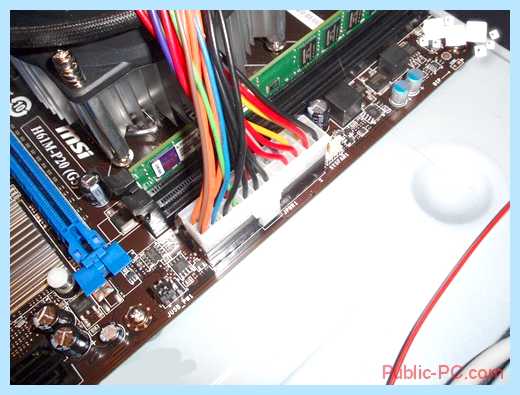

Этап 1: Подключение блока питания

Блок питания – это одни из главных элементов любого компьютера. Его желательно подключить сначала. Подключение происходит с помощью специального кабеля на с 24 контактами (24 pin). Также есть варианты, где главный кабель имеет вид 20+4, то 20 контактов основных и ещё 4 дополнительных. Когда будете производить установку, то ни при каких обстоятельствах не подключайте блок питания к электросети.

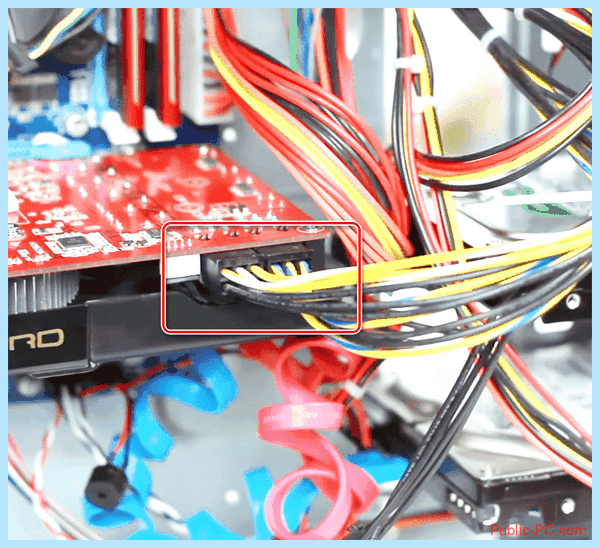

Помимо основных контактов на блоке питания есть и дополнительные, которые нужны для подвода питания для винчестера, процессора, видеокарты и т.д. На данном этапе вы будете работать с основным кабелем на 24 контакта.

Найдите его. Он самый крупный среди всех кабелей, плюс, иногда может выделятся цветом или обозначаться соответствующей надписью. Аналогично нужно найти под него разъём на материнской плате. Он тоже крупнее остальных и может носить определённые пометки. Просто подключите провод к этому разъёму и всё. Удостоверьтесь, что кабель достаточно плотно установлен, но не надо использовать силу, потому что вы можете повредить материнскую плату и/или кабель. На некоторых моделях предусмотрены специальные защёлки, воспользуйтесь ими.

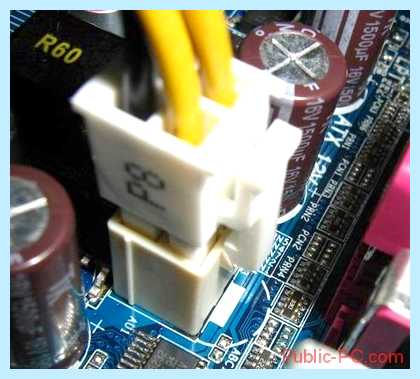

Этап 2: Подключение к питанию сокета

Перед тем, как установить в процессорный сокет центральный процессор и кулер, нужно запитать его от блока питания. Несмотря на то, что сокет тоже расположен на материнской плате, питание он получает от отдельного кабеля. Данный кабель имеет всего 4 контакта (обозначается как 4 pin), отличается от остальных небольшим размером, также выраженной квадратной формой.

Подключается к разъёму, расположенному возле чипсета. Удостоверьтесь, что вы плотно установили кабель в разъём, используйте специальные защёлки для более плотной фиксации, если те предусмотрены в конструкции.

Этап 3: Подключение передней панели

На передней панели расположены кнопки включения, индикаторы питания, разъёмы под USB и аудиоустройства. Желательно подключить эту панель сразу после того, как вы запитали материнскую плату, дабы можно было проверить сразу работоспособность всего компьютера.

Кабели, представленные на передней панели, имеют по 1-2 pin (контакта) и подключаются непосредственно к материнской плате. Подключать их нужно в определённой последовательность и к определённым разъёмам. Разъёмы и кабели имеют специальные пометки, по этому вы навряд ли сможете ошибиться, а вот касательно последовательности подключения нужно смотреть в документации к материнской плате, либо передней панели.

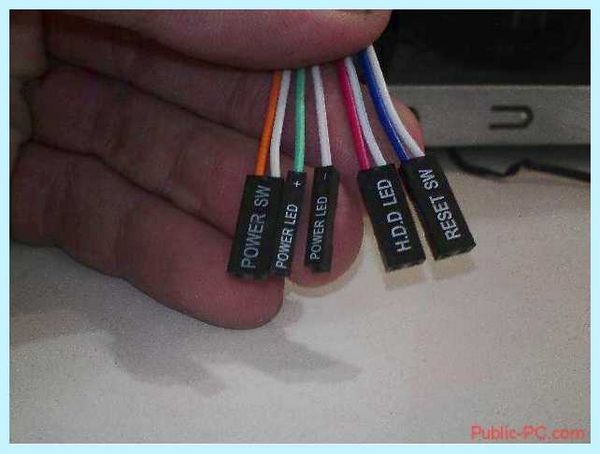

Всего есть несколько кабелей:

PowerSW – отвечает за работоспособность кнопки включения. Может обозначаться красным, белым или зелёным цветом, реже жёлтым и чёрным. Имеет 2 контакта;
ResetSW – отвечает за кнопку перезагрузки компьютера. Обычно обозначен жёлтым цветом. Тоже имеет по 2 контакта;
PowerLED – кабель, отвечающий за работоспособность индикатора питания. Имеет всего 1 контакт, не имеет особого цветового обозначения;
DDLED – этого кабеля может и не быть, либо под него может не быть разъёма на материнской плате. Кабель отвечает за работоспособность индикатора загрузки жёсткого диска. Имеет всего 1 контакт.

Также в конструкции передней панели могут быть встроены кабели под USB и Audio выходы.

Подключайте кабели в строгом соответствии с инструкцией, которая приложена в комплекте с передней панелью, либо материнской платой. Старайтесь закрепить контакты максимально плотно, но не применяйте силу, потому что они очень хрупкие.

После подключения передней панели проверьте работоспособность системы, подключив её к сети электропитания и воспользовавшись кнопкой включения. Если всё нормально, то снова отключите компьютер от питания и продолжайте подключение основных элементов к материнской плате.

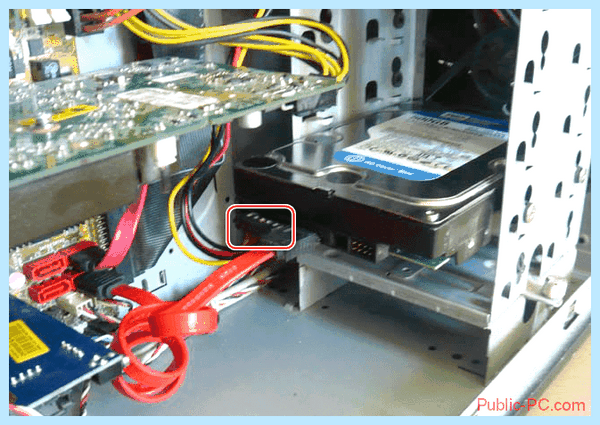

Этап 4: Подключение винчестера

Теперь можно подключить жёсткий диск с уже установленной операционной системой, либо пустой SSD/HDD.

HDD-диск, имеющий разъём SATA подключается по следующей инструкции:

Закрепите диск в специальном слоте. Таковой обычно расположен в районе передней панели. Слотов может быть несколько, вы можете расположить диск в любом из них, но если вы подключаете несколько жёстких дисков, то не рекомендуется устанавливать их слишком плотно друг к другу (оставьте хотя бы один разъём пустым, если это позволяет конструкция).
Найдите SATA-шину. Она имеет один прямой сплющенный кабель с соответствующем разъёмом на конце, который обычно подписывается. Подключите этот кабель к специальным разъёмам на диске и материнской плате. Разъёмы тоже имеют своё обозначение, но если таковых нет, то можно посмотреть в документации к плате расположение и назначение всех её элементов.
Теперь подключите шину питания к БП. Кабель будет идти либо в комплекте с блоком питания, либо вместе с диском. Разобраться что и к чему подключать можно самостоятельно, потому что все кабели и разъёмы имеют соответствующие обозначения.
Окончательно закрепите диск с помощью болтов и/или защёлок в его ячейке.

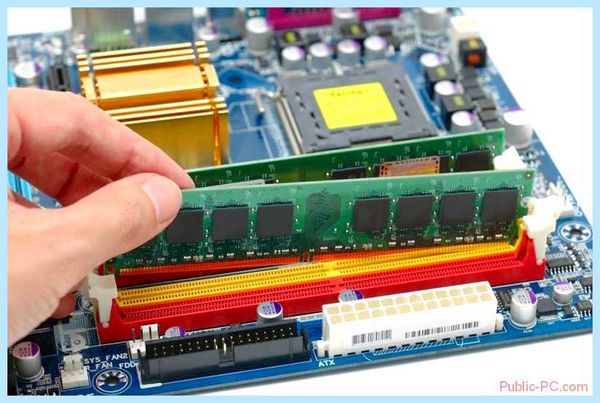

Этап 5: Подключение планок ОЗУ

Оперативка – это один из важнейших компонентов любого компьютера, потому что без неё просто не будет запущена операционная система. На материнских платах может быть от 1 до 8 разъёмов под ОЗУ. Также встречаются модели, где уже по дефлоту впаяна планка ОЗУ. В таком случае вам не обязательно подключать ещё одну планку.

Установка планок ОЗУ не отличается какими-либо сложностями. Вам нужно найти специальный разъём на материнской плате. Разъём под ОЗУ имеет характерный внешний облик, по этому его сложно перепутать или не узнать. Просто вставьте в этот разъём планку до того времени, пока не услышите щелчок. Закрепите планку с помощью защёлок.

Как подключить переднюю панель компьютера к материнской плате?

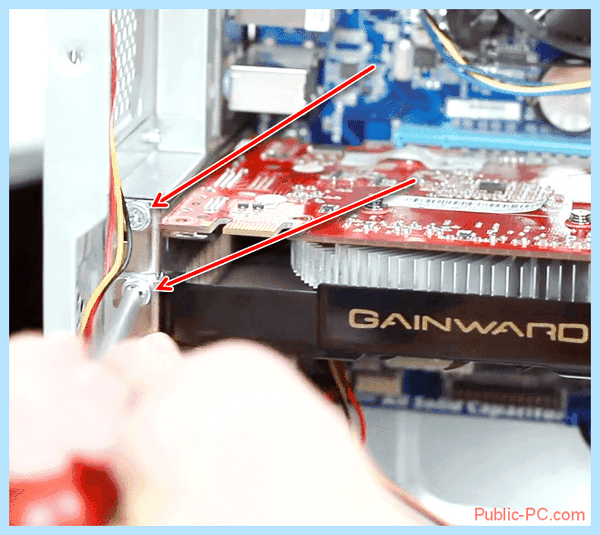

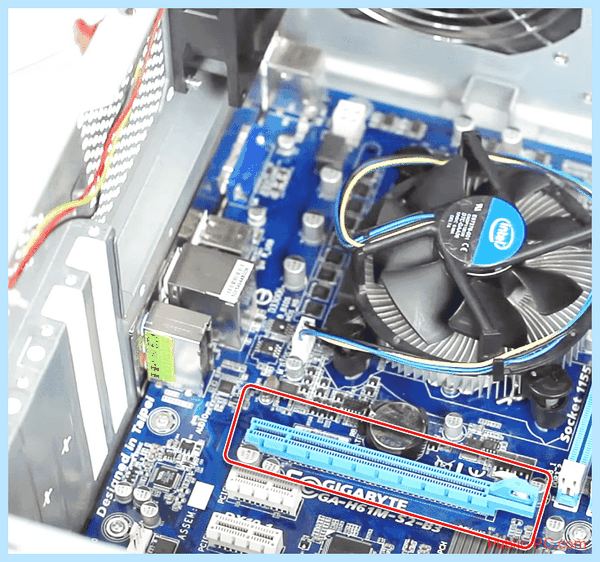

Этап 6: Установка видеокарты

В качестве завершающего этапа вам нужно установить видеокарту. Если в центральный процессор уже вмонтирован какой-то видеоадаптер, то вы вполне можете использовать его, не устанавливая при всем этом видеокарту, но особой производительности вы не получите.

Разъёмы для видеокарт на материнских платах бывают следующего типа:

AGP – устаревший тип разъёма, в современных платах не используется. Если у вас на плате именно такой разъём, то могут возникнуть проблемы с подключением последних моделей видеокарт;
PCI – до сего времени в ходу, но уже начинает стремительно устаревать. Самые современные видеокарты могут не поддерживать, либо поддерживать с определёнными оговорками, например, уменьшением производительности;
PCI-Express – современный разъём, использующийся в большинстве материнских плат. Обеспечивает максимальную производительность.

Рассмотрим подключение видеокарты к разъёмам PCI и PCI-Express, к счастью, процесс подключения выглядит одинаково для двух типов разъёмов:

На этом этапе можно закончить подключение основных компонентов к материнской плате и попытаться запустить компьютер. Если всё хорошо, то BIOS либо выдаст ошибку, что не обнаружена операционная система, либо начнёт её загрузку, но это только при условии, что ОС на диске уже установлена.

Также к материнке можно подключить дополнительные компоненты, например, Wi-Fi адаптер, звуковую карту и т.д. Однако их подключение не является обязательным для нормального функционирования ПК, поэтому рассматриваться не будет.

Обзор адаптеров USB для подключения накопителя напрямую на материнскую плату

Интересный адаптер для установки накопителя напрямую на материнскую плату. Обеспечивает подключение накопителя к контактам, созданным для вывода USB на переднюю панель. Используется для постоянного доступа к загрузочным флешкам, HASP-ключам и подобным накопителям, также освобождает задние USB порты компьютера.

Адаптеры USB для скрытого подключения накопителя напрямую на материнскую плату используются для постоянного подключения различных USB устройств и накопителей внутри корпуса, что может быть удобно в ряде всевозможных случаев для системных блоков, NAS-серверов, роутеров и т.п. Стоимость подобного адаптера невысокая (около $2), есть варианты на один, два USB порта, также варианты с USB3.0 подключением.

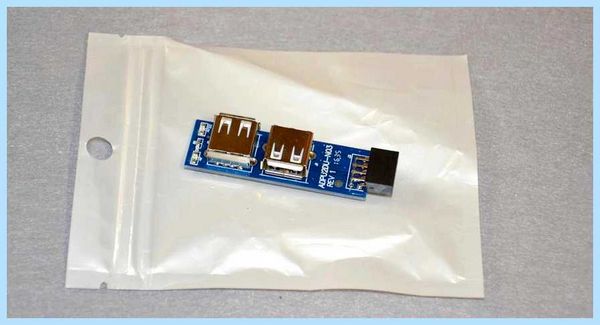

Поставляется в простом zip-пакете, без сопроводительной документации.

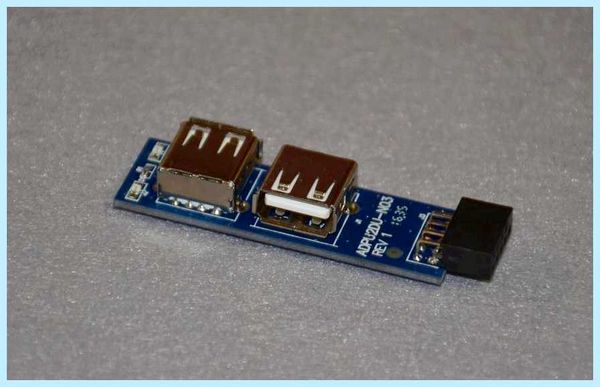

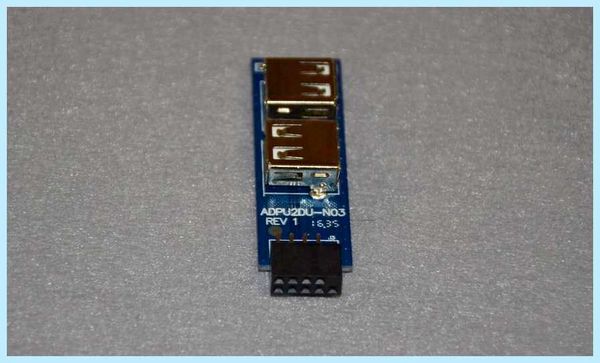

Внешний облик адаптера

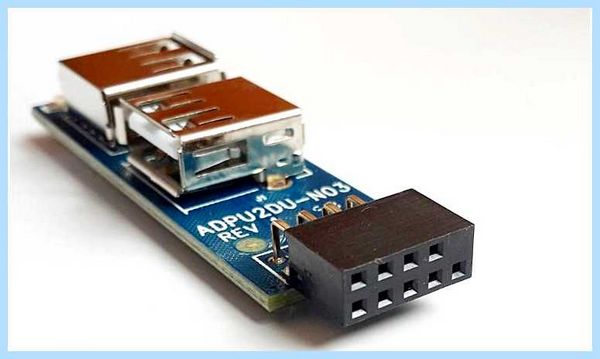

Разъем, созданный для подключения к 9 контактному коннектору.

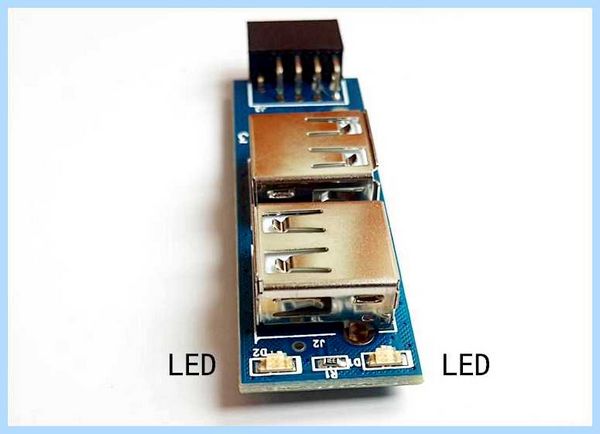

Предусмотрены два светодиода индикации работы

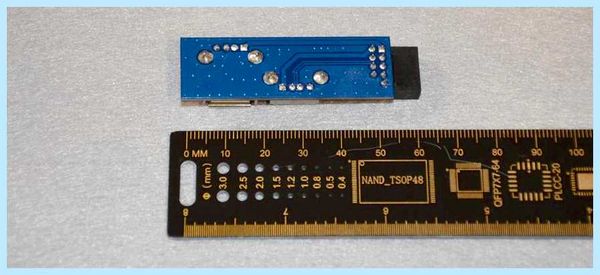

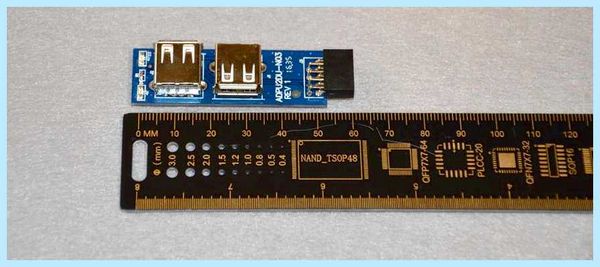

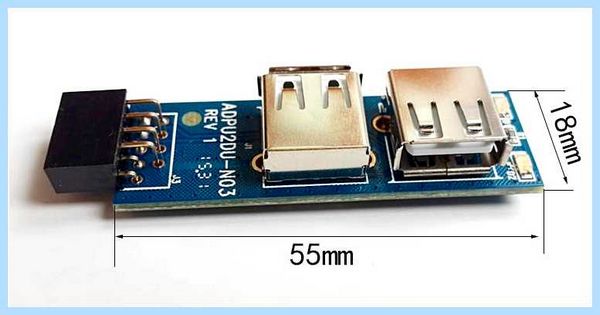

Размеры адаптера 55х18 мм

Для сравнения прикладываю линейку.

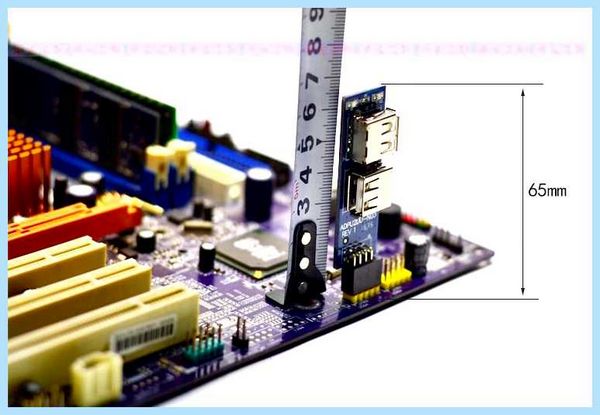

Высота установки (С учетом коннектора) 65 мм.

Выходы USB на разные стороны платы облегчают подключение «по месту» зависимо от ситуации.

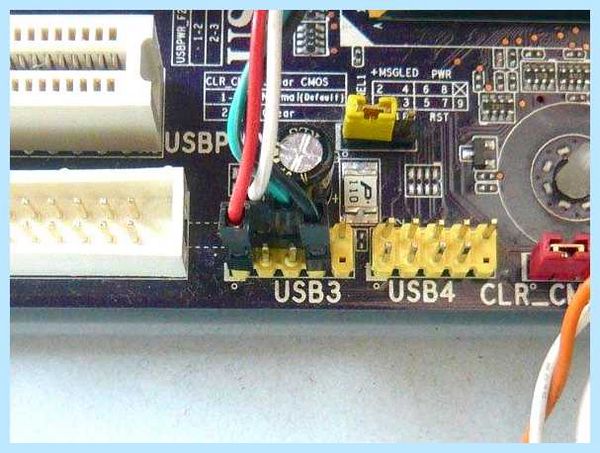

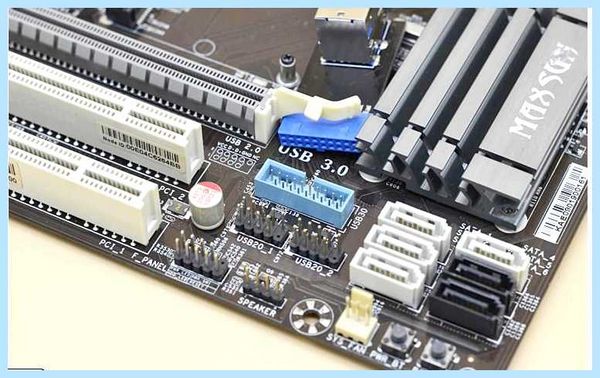

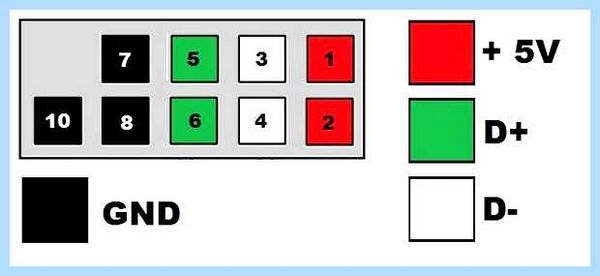

Для установки адаптера ищем на матплате коннекторы (9-pin), созданные для подключения USB на панели.

Как подключить провода к материнской плате

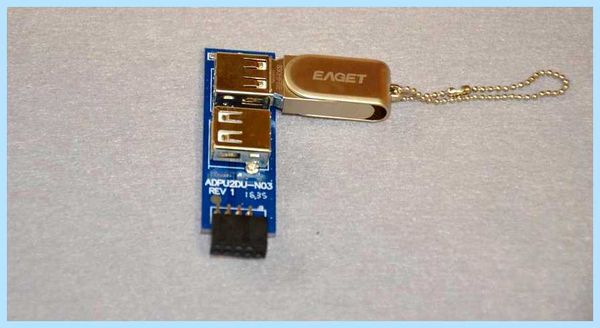

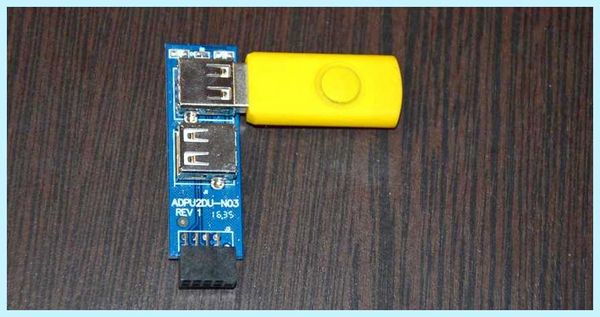

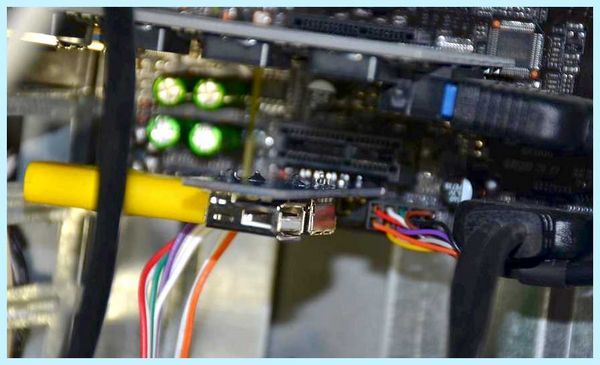

Устанавливаем. Смотрите как удобнее, или сначала флешку в адаптер, потом в матплату, или наоборот.

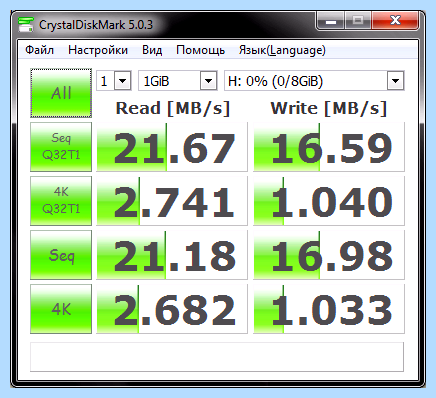

Адаптер для подключения USB2.0 напрямую на материнскую плату показал следующие результаты тестирования скорости доступа.

Собственно говоря, на скорость чтения/записи старой 8Гб флешки он не повлиял.

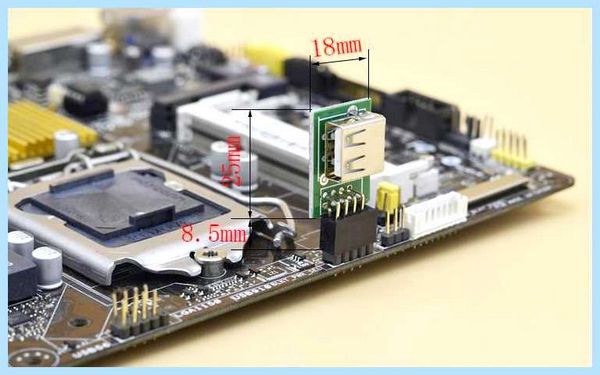

Если не требуется два USB, но критична высота адаптера, другими словами смысл посмотреть аналогичный короткий USB2.0 адаптер за $2.34

Высота установки всего 25 мм, что критично для материнских плат роутеров, NAS серверов, также различных Mini-платформ.

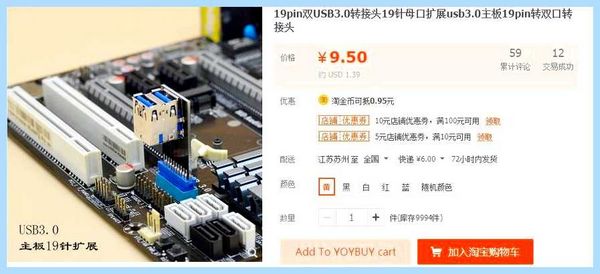

Если вам требуется скорость чтения — рекомендую обратить внимание на такой же адаптер для скрытого подключения с USB 3.0 всего за $1.88

Данный адаптер также выводит 2 порта, но обеспечивает скорости доступа не в пример выше.

Для подключения используются похожие контакты на материнской плате (19-контактный разъем), но для USB 3.0 c дополнительными линиями.

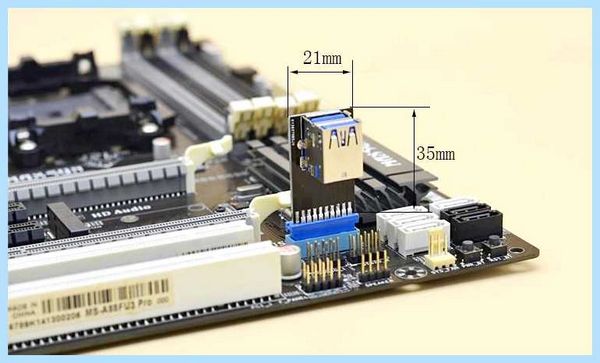

Высота установки всего 35 мм
В целом, адаптеры более чем удобные. При желании, можно спаять самостоятельно, получится немногим дешевле.

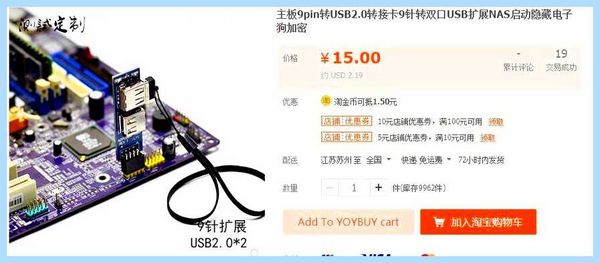

Эти и другие компоненты для компьютера закупал на Таобао через посредника Yoybuy. Для новорегов предоставляется купон на $10 на первую покупку, также сейчас доступны купоны на скидку до $12.

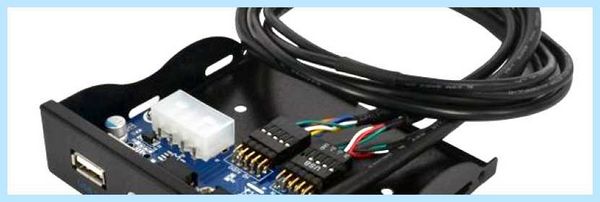

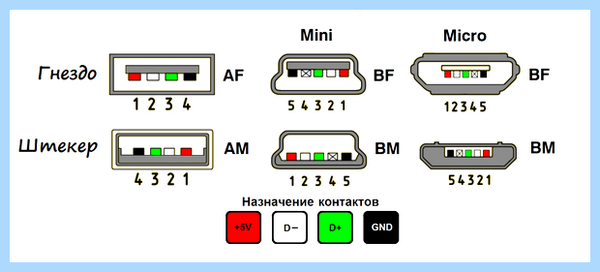

Подключение USB к материнской плате

Все прекрасно знают, что на передней панели каждого системного блока находится неограниченное количество важных кнопок, также разъёмы под USB. Плюс, здесь вы можете подключить дополнительные USB-разъёмы. В этой статье мы подробно рассмотрим, как правильно подсоединить переднюю панель к материнской плате.

Общая информация

Сперва необходимо тщательно изучить внешний облик абсолютно всех свободных разъемов системной платы. При подсоединении нужно все делать аккуратно и в определенной четкой последовательности, чтобы в конечном итоге все работало корректно.

Если у Вас есть инструкция к «материнке», то желательно её полностью изучить. Нижеприведенное руководство является общим, поэтому месторасположение отдельных элементов платы может быть иным.

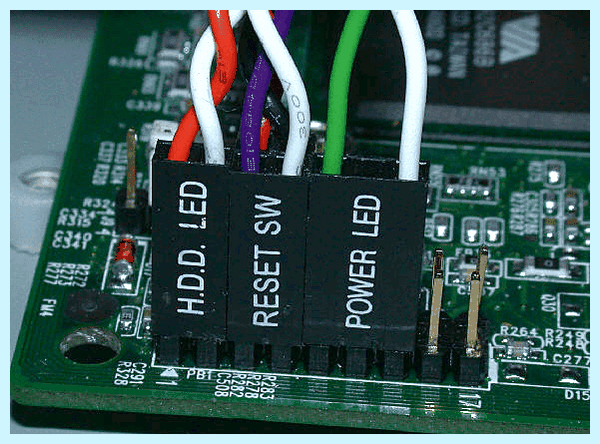

Шаг 1: индикаторы и кнопки

Это важнейший шаг, от которого зависит работа компьютера. Для начала в целях безопасности необходимо отключить ПК от сети. Для того чтобы расставить индикаторы и кнопки, на материнской плате находится особый блок, располагающийся в её нижней части.

Более детально изучим каждый кабель:

Красный – подсоединение кнопки включения/выключения ПК.
Жёлтый – отвечает за подсоединение кнопки перезагрузки.
Синий – подсоединение индикатора состояния системы.
Зелёный – связь индикатора питания ПК и «материнки».
Белый – отвечает за подсоединение питания.

Необходимо отметить, что бывают такие случаи, когда кабели красного и желтого цвета меняются местами, поэтому очень важно заранее изучить инструкцию.Разъемы для подсоединения каждого кабеля чаще всего обозначены аналогичным цветом, а также могут иметь определенное обозначение, прописанное на самом проводе.

После подключения всех кабелей необходимо проверить работоспособность. Для этого заново подключаем ПК к сети и нажимаем кнопку включения. Если все заработало и все индикаторы светятся, то Вы все сделали верно, в противном случае необходимо проверить правильность подсоединения кабелей.

Шаг 2: остальные компоненты

На втором шаге происходит подсоединение спикера системного блока и USB-коннекторов. В некоторых блоках не предусмотрены данные элементы на передней панели.

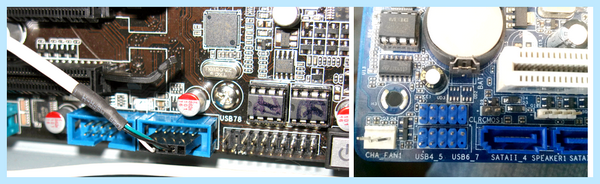

Месторасположение разъемов для подключения коннекторов находятся около разъема для подсоединения индикаторов и кнопок. Самый популярный вариант наименования – «F_USB1». Чаще всего, таких разъемов достаточное количество, поэтому подсоединиться можно к абсолютно любому. Провода имеют следующие названия: «HD Audio» и «USB».

Подсоединение происходит так:

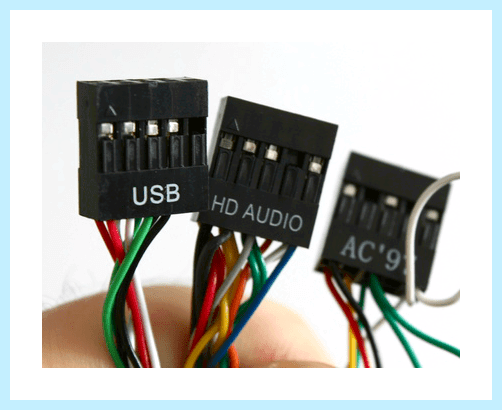

Берем провод с надписью «F_USB» или же «USB».
Подсоединяем его к одному из синих разъемов «материнки».
Берем кабель «HD Audio».
Аналогично подсоединяем его к выходу другого цвета под названием «AC90» или «AAFP».

Теперь Вы знаете как правильно реализовать подключение передней панели к материнской плате.
