W Pump Что Это
Приветствую. Материнская плата содержит одно устройство, от которого зависит пожалуй вся производительность компьютера — микропроцессор (CPU). Некие модели можно разогнать — повысить тактовую частоту изменив напряжение. В итоге устройство работает вне штатных критерий, температура увеличивается, что просит особенного остывания, к примеру водяного.
AIO_PUMP — что это такое? (Asus)
Данный разьем предназначен для подключения помпы (насоса) водяного остывания (СВО).

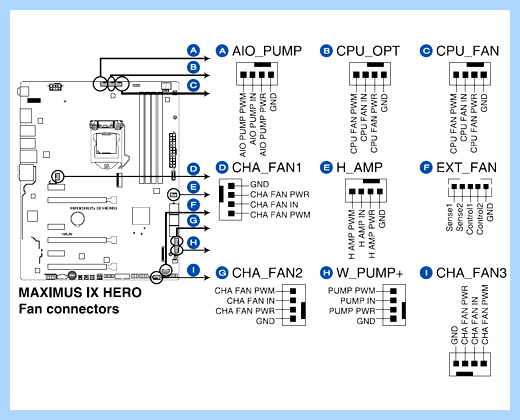

К примеру разьем AIO_PUMP находится на игровой материнке ASUS ROG Maximus X Hero, в мануале к плате указана допустимая нагрузка — 1А и 12 Вт, отсутствует управление Q-Fan, всегда подается наибольшее напряжение (работа может зависеть от температуры, опции находятся в BIOS).
AIO_PUMP встречается на дорогих материнках (игровых), которые вначале проектировались с учетом разгона, к примеру содержат доброкачественную систему питания (VRM — Voltage Regulator Module) с громоздкими радиаторами.
Также может быть разьем AIO_PUMP_FAN — является вторым заглавием либо предназначен для подключения вентилятора радиатора жидкостного остывания (находится в зависимости от модели СВО).

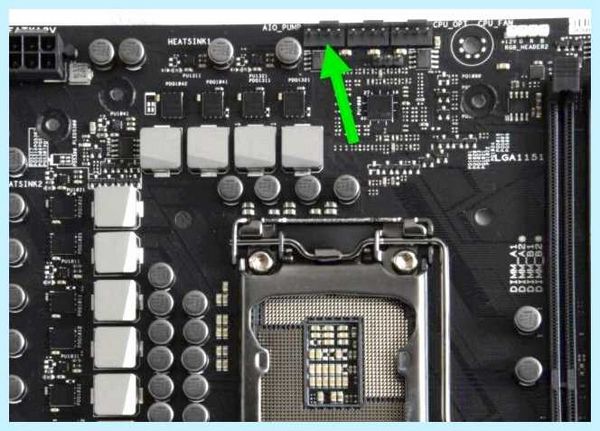

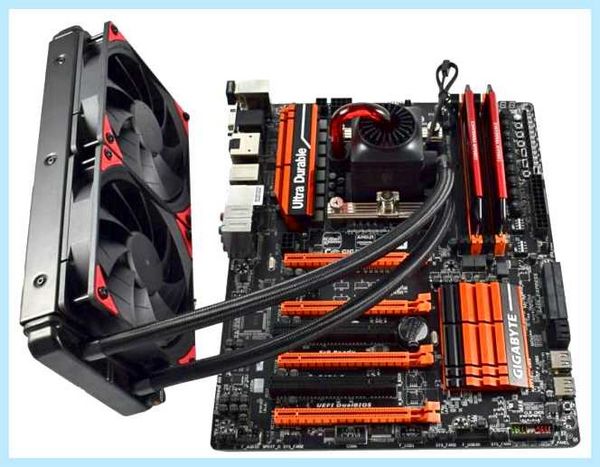

AIO_PUMP стандартно размещен около сокета установки микропроцессора:
Перед подключением СВО — непременно читайте аннотацию к материнке/СВО.
Также на плате может быть CPU_FAN — нужен для подключения обыденного вентилятора остывания микропроцессора.
Водяное остывание намного эффективнее чем обыденное. Употребляется в главном при разгоне микропроцессора, когда температуру снизить обыденным радиатором с вентилятором — не так просто. Достойный радиатор остывания, к примеру компании Noctua — стоит дорого, а часто как экономная модель СВО.
W_PUMP — что это?
2-ой разьем/заглавие для подключения насоса/вентилятора. Предположительно употребляется для систем остывания с 2-мя насосами — к примеру один для видеоплаты (GPU) либо для подключения вентилятора СВО.
Промокоды на Займер на скидки
Займы для физических лиц под маленький процент
- ��Сумма: от 2 000 до 30 000 рублей
- ��Срок: от 7 до 30 дней
- ��Первый заём для новых клиентов — 0%, (для повторных — 1%), скидки по промокоду
Обзор и тестирование материнской платы ASUS ROG Maximus IX Hero (страница 6)
При выборе базы для новейшей конфигурации ПК всегда встает вопрос дополнительных функций и достоинства одних решений перед другими. Разработчики компании ASUS предусмотрели это и представили в линейке Maximus IX несколько версий, которые различаются оснасткой и фишками. Но самое увлекательное состоит в том, что даже самая доступная модель Republic of Gamers снабжена всем нужным.
27 марта 2017, пн 06:00
Дмитрий Владимирович для раздела Лаборатория
Странички материала
Система мониторинга
Много 4080 от 100тр — цены в рублях не вырастают
3070 Gigabyte дешевле 50 тр
3080 за 70 тр — цены опять пошли вниз
3060 дешевле 30тр стоимость — как при курсе 68
4070 Ti Gigabyte Gaming дешевле хоть какой другой
Система мониторинга
На материнскую плату установлено восемь коннекторов 4 pin для вентиляторов (один завышенной мощности для помп СВО). Кроме их, ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, рассчитанной на три модели. В сумме ASUS ROG Maximus IX Hero обладает возможным расширением до одиннадцати разъемов.
реклама
Способности – это отлично, но более принципиально удобство настройки и для этого у ASUS есть двойное решение. Первый вариант – простой, в настройках BIOS вы либо сами, либо в автоматическом режиме подстраиваете работу вентиляторов. Давайте его и рассмотрим.
Меню настройки вентиляторов:

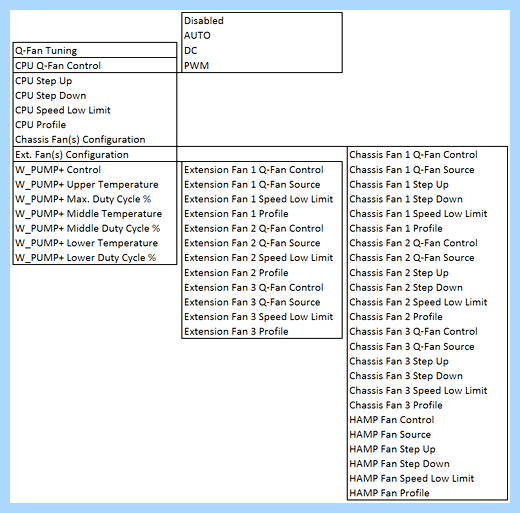

Эта таблица поможет вам понять, где расположены настройки в меню BIOS.
По клику откроются основные настройки мониторинга в BIOS.
рекомендации
16 видов 4070 Ti в Ситилинке — от 80 тр
S23 Ultra — цены нехило пошли вниз
-7% на ASUS 3050 = 28 тр
13900K в Регарде по СТАРОМУ курсу 62
Компьютеры от 10 тр в Ситилинке
Ищем PHP-программиста для апгрейда конфы
3060 Ti Gigabyte за 40 тр в Регарде
13700K дешевле 40 тр в Регарде
Вакансия: Автор новостей широкого профиля
3070 Gigabyte за 50 тр — надо брать
15 видов 4090 в Ситилинке по норм ценам
13600K дешевле 30 тр в Регарде

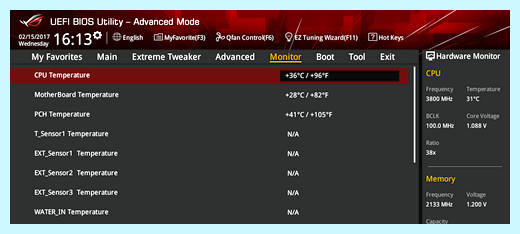

На заглавной вкладке вы увидите основные параметры системы: температура процессора, внешних датчиков, обороты вентилятора процессора, пять корпусных вентиляторов и т.д.. Внизу сосредоточены напряжения процессора, 3.3 В, 5 В, 12 В. Далее идут вкладки из основного меню.

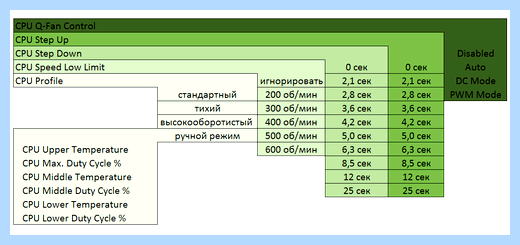

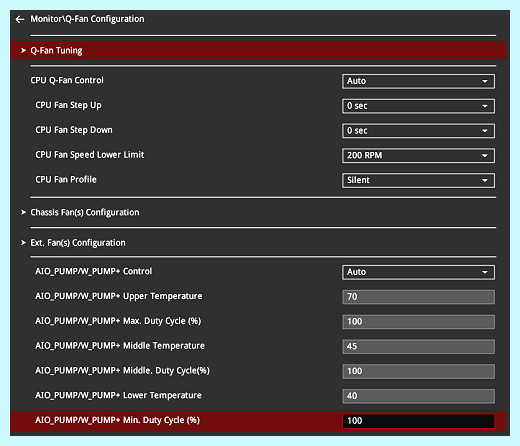

В Q-Fan Configuration вкладок больше, а для автоматической настройки можно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.
CPU Q-Fan Control
Настраивается по нескольким параметрам:
реклама
- CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
- CPU Step Up – задержка в секундах перед тем, как будут повышаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд);
- CPU Step Down – задержка в секундах перед тем, как будут понижаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 секунд);
- CPU Speed Low Limit – минимальные обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
- CPU Profile – стандартный, тихий, высокооборотистый и ручной режим*.
Ручной профиль дает доступ к следующим настройкам:
- CPU Upper Temperature – максимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Max. Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Temperature – промежуточная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Middle Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Temperature – минимальная температура, при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
- CPU Lower Duty Cycle % – обороты вентилятора в процентах от максимальных оборотов.
Исходя из рекомендаций, данных в инструкции, максимальный ток для процессорного вентилятора не должен превышать 1 А.

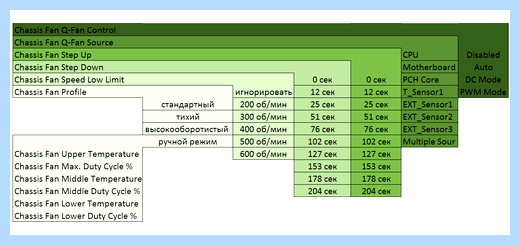

Chassis Fan 1, Chassis Fan 2, Chassis Fan 3
Эти три вентилятора настраиваются подобно CPU, но с небольшими изменениями. Временной интервал увеличения или уменьшения оборотов увеличился до 204 секунд, в том числе вырос и шаг ступени.
Для разъема HAMP есть некоторые ограничение. Данное подключение может быть использовано для потребителей выше 1 А, но при условии задействования соединения 4 pin.
Если вы подключаете устройство по трехжильному кабелю и потребление будет больше 1 А, следует отключить функции Q-Fan. В остальном настройки полностью копируют параметры Chassis Fan 1, Chassis Fan 2, Chassis Fan 3.
Ext. Fan(s) Configuration

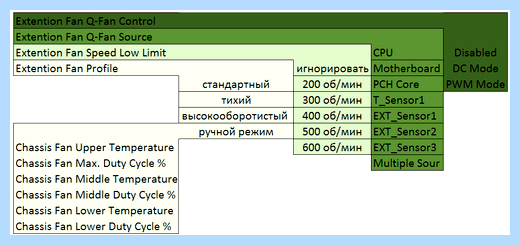

Настройка вентиляторов Extension Fan 1, Extension Fan 2 и Extension Fan 3 несколько отличается. Убрана возможность выставить временные интервалы изменения оборотов.

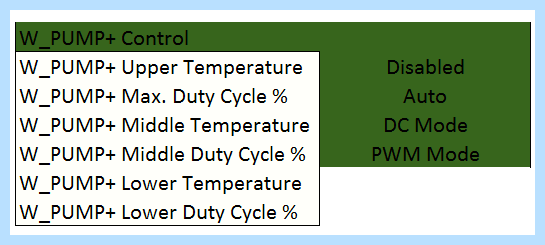

W_PUMP+ Control
Настройка работы разъема для помпы СВО. К сожалению, привязать управление к чему-то иному кроме температуры процессора невозможно. Поэтому помпа всегда будет брать для анализа его температуру. Зато можно выставить три контрольные точки. Разъем выдает до 3 А.
- W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
- W_PUMP+ Upper Temperature – максимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Max. Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Temperature – промежуточная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Middle Duty Cycle % – обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Temperature – минимальная температура, при которой будут установлены обороты помпы в процентах от максимальных оборотов;
- W_PUMP+ Lower Duty Cycle % – обороты помпы в процентах от максимальных оборотов.
реклама
AIO_PUMP выдает до 1 А.
Плавится CPU, перепутал разъём. Поставил водяное охлаждение.
Подпишитесь на наш канал в Яндекс.Дзен или telegram-канал @overclockers_news — это удобные способы следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Обзор и тестирование материнской платы Gigabyte X299 Aorus Gaming 9 (страница 5)
Компания Gigabyte не новичок в своем деле и хорошо известна материнскими платами. И к анонсу новых CPU Intel она представила целую линейку моделей под процессоры в конструктиве LGA 2066. Надо отдать должное производителю, один шаг все таки стал рискованным – это выпуск персонализированной платы исключительно для пары Core i7-7740X и i5-7640X. Насколько же целесообразен такой поступок?
29 сентября 2017, пятница 12:00
Дмитрий Владимирович для раздела Лаборатория
Страницы материала
Возможности BIOS, система мониторинга, заключение
Много 4080 от 100тр — цены в рублях не растут
3070 Gigabyte дешевле 50 тр
3080 за 70 тр — цены снова пошли вниз
3060 дешевле 30тр цена — как при курсе 68
4070 Ti Gigabyte Gaming дешевле любой другой
Возможности BIOS
Помимо настроек работы слотов, портов и т.п. наибольший интерес представляет раздел разгона, с него и начнем…
реклама

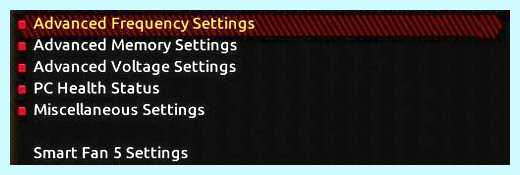

M.I.T. меню разделено на 5 основных категорий: Настройка частот, настройка памяти, настройка напряжений, состояние системы, и второстепенные настройки.

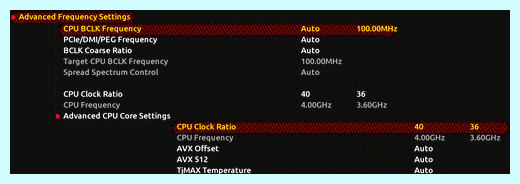

Полный список настроек представлен ниже
Обычно в BIOS легко находится список напряжений, состоящий из следующих значений:
- Vrin — Входное напряжение ~1,8В часто называемое VccIN
- Vcore — Напряжения ядер процессора
- Vmesh — Напряжение точечной шины и контроллера кеш памяти
- VccIO — Напряжение вспомогательных портов входа выхода
- Vsa — Напряжение системного агента
- VccPLL — Напряжение PLL
Они все присутствуют и в BIOS GIGA-BYTE. Диапазон регулировок очень большой и с высокой точностью. Есть компенсация просадки напряжения Vcore. К сожалению, многие это уже отмечали, присутствует «Phantom Throttling». Чтобы избавиться от него следует повысить напряжение Vrin до 1,75…1,9В зависимо от степени разгона. Кстати, плата умеет разгонять с включенными функциями энергосбережения. Единственное, что она не умеет – это настраивать персональное напряжение по ядрам с нужными множителями. Стандартные рекомендации по разгону сходятся в последовательности действий:
рекомендации
16 видов 4070 Ti в Ситилинке — от 80 тр
S23 Ultra — цены нехило пошли вниз
-7% на ASUS 3050 = 28 тр
13900K в Регарде по СТАРОМУ курсу 62
Компьютеры от 10 тр в Ситилинке
Ищем PHP-программиста для апгрейда конфы
3060 Ti Gigabyte за 40 тр в Регарде
13700K дешевле 40 тр в Регарде
Вакансия: Автор новостей широкого профиля
3070 Gigabyte за 50 тр — надо брать
15 видов 4090 в Ситилинке по норм ценам
13600K дешевле 30 тр в Регарде
Установить «CPU Clock Ratio» от 40 до 48, в «Advanced CPU Core Settings» поставить «Enhanced Multi-Core Performance» Enabled, а «Energy Efficient Turbo» в Disabled. Выставить множитель «CLR (MESH) Ratio» 32. В «Advanced Power Settings» поставить LLC в положение AUTO, при недостаточной стабильности можно повышать компенсацию просадки напряжения. Внимание, LLC не воздействует на Vrin! Поэтому повысить напряжение Vrin до 1,75…1,9В. CPU Vcore следует начать с 1,15 В. CPU VCCIO и CPU System Agent Voltage влияют на разгон памяти, начальные оверклокерские значения от 1,15В до 1,25В. AVX Offset и AVX 512 Offset – множители процессорных ядер при использовании инструкций AVX. На воздушном и водяном охлаждении значения редко превышают 40-42Х. Не забудьте поставить CPU Vcore Current Protection – High.
Система мониторинга
На плату установлено 8 4pin коннекторов для вентиляторов (два повышенной мощности для помп СВО). Помимо них Gigabyte оставила опцию в виде расширения количества термодатчиков еще на два (прилагаются к комплекту) к имеющимся 7.
Fan Control
реклама
Настройки можно проводить и в отдельной программе, и через меню BIOS, мы их и рассмотрим.

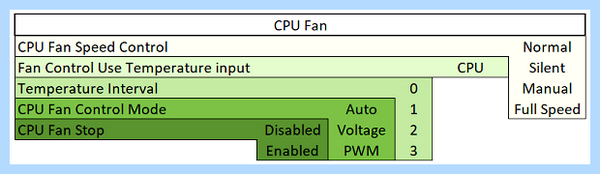

Настраивается по нескольким параметрам:
- CPU Fan Speed Control – предустановленные настройки Normal (стандартный), Silent (тихий), Manual (ручной режим), Full Speed (высокооборотистый). В ручном режиме вы самостоятельно выставляете несколько точек с соотношением оборотов вентилятора к температуре определенного датчика;
- Fan Control Use Temperature input – выбор источника температуры. Зависимо от названия вентилятора выбирается только одно предложенное значение.;
- Temperature Interval – разница температуры срабатывания;
- CPU Fan Control Mode – управление вентилятором в автоматическом режиме, через подачу DC или PWM;
- CPU Fan Stop – допустима ли остановка вентилятора.

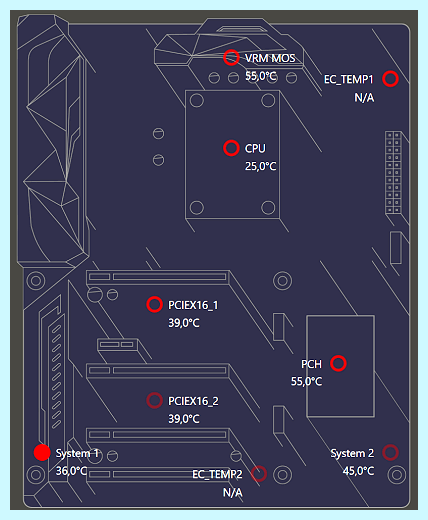

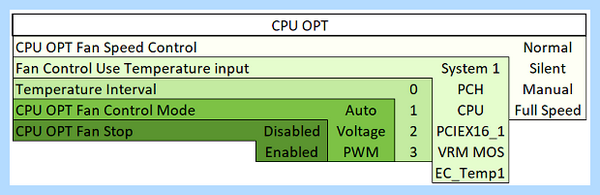

Расширен перечень источников температуры начиная от системного датчика под номером 1 до внешнего датчика.

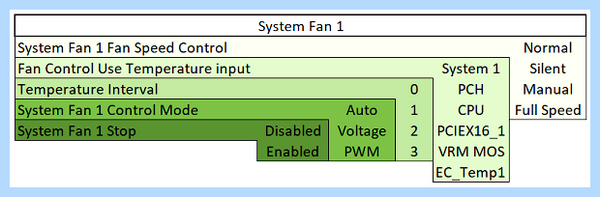

System Fan с 1 по 3 вентилятор
Эти 3 вентилятора настраиваются подобно CPU OPT.

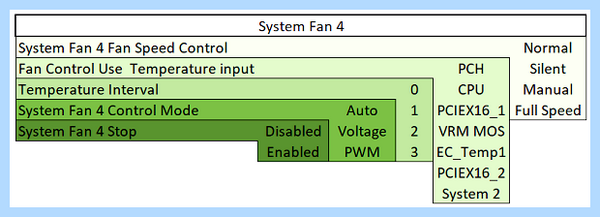

System Fan 4
По настройке аналогичен System Fan с 1 по 3, но изменился список источников температуры.

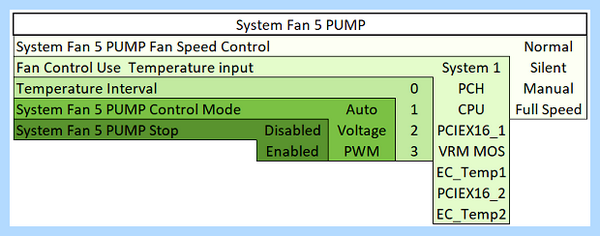

System Fan 5 Pump
Гибридный разъем повышенной мощности способный выдержать помпы СВО мощностью до 3А. Снова изменены источники температуры.
реклама

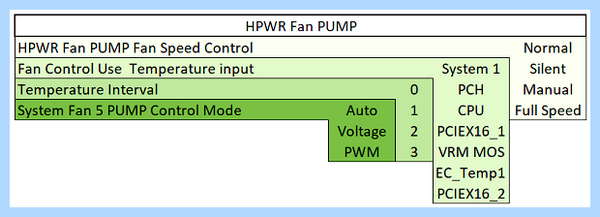

HPWR Fan Pump
