Атх форм фактор

Однако, если вы хотите иметь много дисков, карт расширения или даже жидкостное охлаждение, корпуса Full Tower предлагают больше гибкости для этих вещей.

Как выбрать корпус для ПК

Основные типоразмеры корпусов: Mini-Tower, Midi-Tower, Full-Tower. Tower означает вертикальное расположение корпуса. В свою очередь, корпуса формата desktop — горизонтальные. Сейчас это скорее экзотика, но в 90-е их можно было встретить довольно часто.

Самый распространенный тип — Midi-Tower. Это корпус стандартного размера, в котором можно разместить практически любое оборудование. Некоторые модели поддерживают даже большие материнские платы E-ATX. В большинстве случаев для сборки хватит корпуса именно такого размера.

Mini-Tower стоит брать, если нужен компактный компьютер. Это идеальный вариант для офисного или простого домашнего ПК, но игровые сборки потребуют тщательного подхода и определенных знаний в области железа. Из-за компактных размеров потребуется более эффективное и продуманное охлаждение. Возможно, придется купить дорогую версию видеокарты с лучшим охлаждением.

Full-Tower обычно берут для дорогих и мощных комплектующих, а также когда нужно много места для размещения дополнительного оборудования. В продаже есть и другие типоразмеры, как правило, они сверхкомпактные или, наоборот, увеличенного размера, либо нестандартной формы.

Размещение блока питания

В системниках старого дизайна блок питания располагался вверху. При таком подходе блок питания забирает горячий воздух и прогоняет его через себя наружу. С одной стороны, это помогает воздуху циркулировать, с другой — нет ничего хорошего в том, что горячий воздух идет через компоненты блока питания. Такой вариант вполне жизнеспособен для маломощных офисных систем, но в игровую сборку не рекомендуется.

Обратите внимание, что при нижнем размещении блока питания провода должны быть достаточной длины. У некоторых блоков провода короткие, что не позволяет размещать их снизу.

Совместимость с железом

Важнейшие параметры любого корпуса — свободное место под видеокарту и кулер процессора. В характеристиках всегда указано, сколько сантиметров отведено для этих целей. Высота под кулер важна потому, что от нее зависит, насколько мощное охлаждение можно поставить. Чем горячее процессор, тем лучше кулер под него нужен.

Если свободного места недостаточно, можно рассматривать водяное охлаждение.

фотографий
фотографий
фотографий
Процессоры и другие комплектующие можно найти на AliExpress

При покупке также сверяйтесь с форматом материнской платы. Подробнее о форматах можно прочитать в статье «В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX».

Какой корпус нужен для mATX, ATX, E-ATX платы?

При подборе комплектующих действует простое правило: mATX для Mini-Tower, ATX для Mid-Tower. Что касается E-ATX, то их можно устанавливать в Mid-Tower (лишь в некоторые модели) и Full-Tower. Совместимость нужно смотреть в каждом конкретном случае. Бывает, что в Mini-Tower также можно установить стандартные платы ATX, но это скорее исключение.

Также учитывайте, если корпус поддерживает стандартный форм-фактор ATX, то и платы меньшего размера в него установить можно.

Охлаждение

Основная задача любого корпуса — охлаждать комплектующие. Поэтому в нем должно быть достаточно посадочных мест для вентиляторов. Чем их больше, тем лучше и тем больше вариантов организации воздушных потоков у вас будет.

Брать корпус с одним фронтальным вентилятором под горячие комплектующие — затея так себе. Оптимально, когда вперед можно установить два-три вентилятора и еще два-три назад и на верхнюю крышку.

Фото: Pixabay

Чтобы внутрь не просачивалась пыль, у корпуса должны быть пылевые фильтры. В идеале, если они легкосъемные. Чистить их нужно не так уж часто, но каждый раз мучиться при демонтаже тоже не вариант. Это не всегда понятно по внешнему виду, поэтому обратитесь к отзывам и обзорам в сети.

Для лучшего охлаждения блока питания ножки корпуса должны быть повыше, особенно если системник будет стоять на ковре с длинным ворсом. Также на ножках должны быть резиновые накладки, чтобы корпус не скользил по полу.

Фронтальная панель

В современных корпусах фронтальная панель бывает глухая или сетчатая. В последнем случае по понятным причинам продуваемость будет лучше. Поэтому для геймерских и высокопроизводительных систем лучше брать именно такие модели. Как правило, в названии сетчатая панель обозначается как mesh.

Боковое окно

Большинство современных корпусов имеют как минимум одну прозрачную стенку. Лучше брать модели с окном из закаленного стекла — оно крепче и не царапается. В то же время оргстекло дешевле, но оно может деформироваться или поцарапаться.

Фото: Unsplash

Покупая корпус с боковым окном, нужно понимать, что сборка потребует больше вложений. Нужно подбирать внешний вид комплектующих, аккуратно прокладывать провода, продумать подсветку и т. п. Такой корпус покупают для красоты, и если не уделять внимание внешнему виду, то в чем тогда смысл всей затеи.

Современный корпус не обязательно должен быть со стеклом. Предложений с глухой стенкой тоже предостаточно. Если вам не нужно любоваться на комплектующие, можно смело брать такой вариант.

Стоит ли брать корпус со встроенным БП?

Качественный блок питания сам по себе стоит немало, поэтому быть в комплекте с недорогим корпусом он в принципе не может. Учитывая, что от питания зависит стабильная работа и безопасность комплектующих на этом компоненте системного блока экономить нельзя. Лучше купить хороший блок питания с запасом по мощности и сертификатом 80 PLUS от крупного бренда. Наиболее качественными считаются Super Flower и Seasonic.

На что еще обратить внимание

Фото: Unsplash

Вентиляторы в комплекте. Некоторые модели продаются сразу с предустановленными вентиляторами. Их может быть совершенно разное количество, но это влияет на цену. Смотрите характеристики комплектных «вертушек», если они устраивают, то можно взять корпус с уже предустановленным охлаждением и не тратить время на самостоятельную установку.

Можно брать и пустой корпус, но докупать вентиляторы все равно придется.

Корзины под жесткие диски. В современных корпусах места под классические жесткие диски, как правило, ограничены двумя. Корзина располагается под металлическим кожухом рядом с блоком питания. Хорошо, если корзина съемная, тогда можно установить блок питания любой длины или освободить место под провода.

Также не лишним будет наличие антивибрационных креплений для HDD.

Порты на передней панели. Желательно наличие трех-четырех портов, из которых как минимум один стандарта USB 3.0 (об особенностях наименования стандарта читайте тут). Особенно это актуально для корпусов без отсеков 5,25, куда нельзя установить панель с дополнительными портами. Бывают также модели с портами USB-C и даже слотами под карту памяти.

Отсеки под дисководы. Приводы для оптических дисков уже практически не встречаются. Тем не менее если потребность в них все же есть, можно купить корпус с современной компоновкой и отсеками 5,25. Для лучшей вентиляции стоит смотреть корпуса с одним слотом.

Это тоже интересно:

  • Как выбрать оперативную память
  • В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX

Что означает ATX на материнской плате и почему это должно иметь для вас значение

В этой статье я собираюсь убедиться, что вы знаете ответы на этот и связанные с ним вопросы, поэтому без лишних слов давайте начнём «ускоренный курс по ATX».

Что такое АТХ

ATX расшифровывается как Advanced Technology eXtended и относится к форм-фактору, используемому материнскими платами, корпусами и блоками питания ПК.

В этой статье я раскрою значение каждого из них в конкретном контексте, а также задам несколько дополнительных вопросов о связанных стандартах и известных корпусах ATX, доступных в настоящее время на рынке.

Выбор МАТЕРИНСКОЙ ПЛАТЫ — ТОП 5 ошибок и мифов

Что означает ATX на материнской плате

В контексте материнской платы форм-фактор ATX определяет размеры, монтажные отверстия, размер панели ввода-вывода, а также разъёмы питания и корпуса ПК материнской платы.

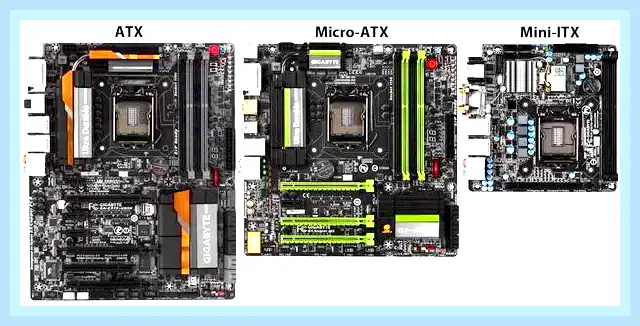

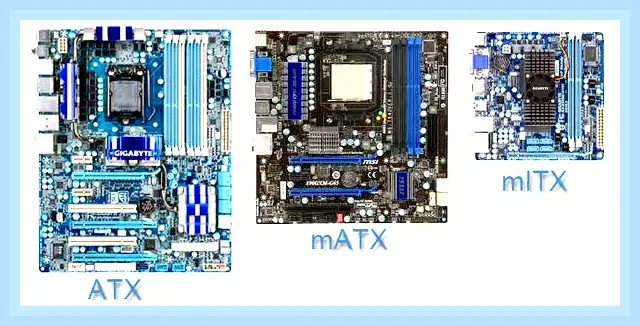

Полноразмерная материнская плата ATX имеет размер 12 на 9,6 дюймов (30×24 см), и хотя существуют материнские платы большего и меньшего размера, они определяются в соответствии с другим стандартом, как показано ниже:

Mini-DTX: Изучаем форм-фактор

Атх форм фактор

Несмотря на то, что технически они могут вместить 6-7 слотов PCIe, материнские платы размера ATX обычно предлагают около двух слотов x16 PCI Express и два дополнительных слота x4 или x1 PCIe. Эти слоты PCIe иногда заменяются слотами для хранения M.2 на современных материнских платах (поскольку диски NVMe M.2 используют более высокую пропускную способность PCI Express).

Добавление 6-7 слотов PCIe на материнскую плату ATX не имело бы особого смысла, потому что они были бы ограничены количеством линий PCIe процессора и набора микросхем.

Атх форм фактор

Материнская плата ATX обычно поставляется с 4 слотами для оперативной памяти.

Атх форм фактор

Давайте поговорим о двух других тесно связанных определениях ATX: корпус ATX и блок питания ATX.

Что означает ATX для компьютерного корпуса

Корпус ПК ATX по-прежнему относится к стандарту материнской платы ATX, но теперь к нему прилагается несколько модификаторов.

Вы увидите такие термины, как ATX Full Tower, ATX Mid Tower, ATX Mini Tower и т.д. Все они будут описывать различные форм-факторы корпусов ПК, в которые можно установить материнские платы ATX и их карты расширения.

Атх форм фактор

В среднем, они по-прежнему будут намного больше, чем корпуса, созданные исключительно для небольших материнских плат Micro ATX и Mini ITX.

Стоит отметить, что Micro ATX – это отдельный стандарт, а не специальный форм-фактор ATX. Он существенно урезает количество слотов расширения и длину материнской платы,

Что означает ATX для блока питания

ATX обычно обозначает блок питания стандартного размера, предназначенный для корпусов ATX, а также определенный порядок контактов в его силовых кабелях, которые можно будет вставить в соответствующий разъём на материнской плате ATX (24-контактный), 8-контактный процессор и т.д.

Как правило, разница в размерах блоков питания не имеет большого значения, если только вы не используете корпус, который не предназначен для блоков питания обычного размера, как многие корпуса ПК SFF (Small Form Factor).

Даже если блок питания ATX технически подходит, иногда лучше использовать блок питания SFX меньшего размера, чтобы освободить дополнительное место для укладки кабелей в тесном корпусе и улучшить воздушный поток. Это не будет проблемой в корпусе ATX Tower.

Другие известные стандарты размеров материнских плат

Помимо основного стандарта ATX важно, чтобы вы хотя бы немного знали о других известных стандартах.

Вот краткий обзор:

Micro АТХ

  • Максимальное количество слотов PCIe сокращено до 4 с (теоретических) 6-7 с соответствующим изменением высоты.
  • Обычно столько же слотов оперативной памяти (4), как и у ATX

Extended ATX

  • То же максимальное количество слотов PCIe, что и у ATX, поскольку расширенный ATX увеличивает ширину, а не высоту. Расширенный ATX не добавляет слотов PCI Express больше 7.
  • Поскольку E-ATX часто используется для высокопроизводительных процессоров для настольных ПК (с гораздо большим количеством линий PCIe), вы обычно увидите больше полноразмерных слотов PCIe на материнских платах такого размера.
  • Расширенные материнские платы ATX шире, чем стандартные материнские платы ATX , и могут поддерживать системы с двумя процессорами, а также более 4 слотов ОЗУ – обычно 8 для четырёхканальных / восьмиканальных пакетов ОЗУ.
  • «Расширенный ATX», на самом деле, не является стандартом. В настоящее время на рынке конкурируют различные стандарты различной ширины по сравнению со стандартным ATX – и это немного сбивает с толку.

Mini ITX

  • Ещё более урезанная от ATX, чем Micro ATX, высота и слоты расширения – теперь на всю материнскую плату всего один слот расширения PCI Express.
  • Слоты ОЗУ сокращены со стандартных 4 до 2 слотов ОЗУ. Это также означает уменьшение ширины по сравнению с Micro ATX и ATX, что позволяет Mini ITX поместиться даже в корпуса меньшего размера.

Зачем разбираться в форм-факторах материнских плат

Проверка форм-фактора материнской платы уже даёт хорошее представление о том, насколько она велика, и примерное количество её слотов PCIe и модулей оперативной памяти.

Сопоставление вашей материнской платы ATX с блоком питания ATX и корпусом ATX в значительной степени гарантирует их совместимость.

Материнская плата размера ATX будет иметь монтажные отверстия в том же месте, что и корпус ATX, и она не должна быть слишком широкой, чтобы закрывать какие-либо кабельные проходы к задней части корпуса.

Блок питания ATX, в свою очередь, обеспечит совместимость 24-контактного разъёма питания и 8-контактного разъёма питания процессора с вашей материнской платой ATX.

Проведение исследований с использованием размеров, просмотр изображений деталей и просмотр списков совместимости на веб-сайте производителя – это ежедневный хлеб сборщика ПК, который можно упростить, зная о форм-факторах, таких как ATX.

Часто задаваемые вопросы о формате ATX

Что лучше: Mid Tower или Full Tower ATX?

Вообще говоря, это зависит от ваших потребностей и от того, насколько хорошо ваше шасси им соответствует.

Если вы, в конечном итоге, получите корпус Full Tower ATX и запустите внутри более или менее стандартную конфигурацию с одной картой расширения, вы, скорее всего, столкнетесь с худшим воздушным потоком, чем в меньшем корпусе Mid Tower, если только вы не потратите больше на вентиляторы.

Однако, если вы хотите иметь много дисков, карт расширения или даже жидкостное охлаждение, корпуса Full Tower предлагают больше гибкости для этих вещей.

В чем разница между материнскими платами E-ATX, ATX, mATX и Mini-ITX

Одна из главных характеристик материнской платы — форм-фактор. Проще говоря, это физический размер самой платы, а также особенности компоновки. Самые распространенные форматы: E-ATX, ATX, mATX и Mini-ITX.

Размер

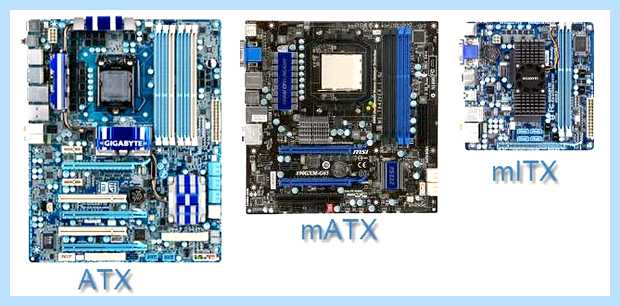

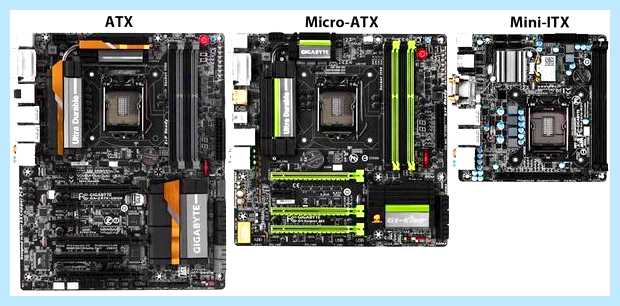

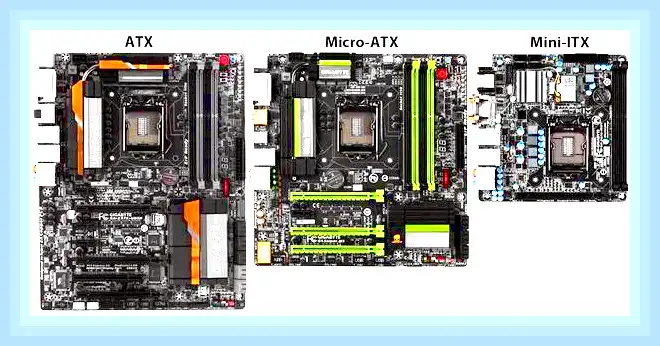

Самое очевидное и наиболее заметное отличие — физический размер платы. Наибольшие габариты имеют платы E-ATX или Extended ATX (305×330 мм), затем идут ATX (305×244 мм), Micro-ATX или mATX (244×244 мм) и самые компактные Mini-ITX (170×170 мм).

Фото: Wikimedia / CC BY 2.0

В первую очередь, важна совместимость с корпусом, которая также имеет собственную классификацию: Full Tower, Midi Tower, Mini Tower и т. д. Как правило, компьютерные корпуса поддерживают установку сразу под несколько вариантов плат. Так, в корпус формата Mini Tower помещаются как Micro-ATX, так и Mini-ITX. Но установить стандартную плату ATX уже не получится (хотя есть и такие модели).

Если вы хотите собрать компактную систему, то вам нужны материнские платы Micro-ATX или Mini-ITX. Преимущество большого корпуса заключается в лучшей вентиляции, достаточном месте для размещения плат расширения и накопителей, возможности установить высокий кулер или громоздкую систему водяного охлаждения. То есть большой корпус банально может вместить больше всего. Будь то, жесткие диски или три видеокарты.

В целом для офисного компьютера серьезное охлаждение не нужно, поэтому компактный формат отлично подойдет. А вот для мощного игрового или рабочего компьютера нужно выбирать модели с хорошей продуваемостью. Особенно если железо будет разогнано.

Функциональность

Несмотря на то, что платы меньшего размера нельзя в полной мере считать ущербными или урезанными, они все равно ограничены в функционале. В первую очередь из-за физического размера: чтобы уменьшить габариты, приходится жертвовать слотами на материнской плате.

На платах Micro-ATX меньше слотов PCI-Express, более того, они могут быть расположены так, что массивная видеокарта (а современные игровые решения все такие) полностью их перекроет. И даже если установить, например, звуковую карту получится, она будет расположена близко к горячей видеокарте. Это в целом не проблема, но и хорошего тут мало.

Таким образом, получается, что платы Micro-ATX и Mini-ITX зачастую не позволяют установить ничего, кроме видеокарты. Если вам не нужно дополнительное оборудование, то недостатком это назвать нельзя. Здесь каждый выбирает индивидуально: компактный размер или дополнительные слоты.

Также среди Micro-ATX чаще встречаются варианты всего с двумя слотами под оперативную память, а на Mini-ITX четыре слота и вовсе экзотика. В то же время стандартные ATX оснащены четырьмя слотами и лишь за редким исключением двумя. Все это накладывает дополнительные ограничения на максимальный объем памяти и возможности для апгрейда.

Стоимость

Разница в цене между ATX и Micro-ATX есть, но она не всегда существенная. Тем не менее, если вы хотите собрать компьютер подешевле, скорее всего, минимальные цены будут на материнские платы Micro-ATX.

Micro-ATX и ATX платы TUF Gaming. Фото: dns-shop.ru

Что касается плат Mini-ITX, то разброс цен на них довольно большой. Можно найти как дорогие модели, так и более доступные. Другое дело, что выбор в целом меньше, чем у ATX и Micro-ATX. Дороже всего будут стоить материнские платы формата E-ATX, так как это решение преимущественно для рабочих станций.

Кроме того, стоит учитывать и стоимость корпуса. Корпуса формата Mini Tower стоят, как правило, дешевле. Во всяком случае в линейке одного производителя. Так что в целом связка Mini Tower + Micro-ATX может быть выгоднее.

Корпуса Full Tower самые дорогие. Согласно e-katalog, цены на Full Tower начинаются от 6000−7000 рублей, обычный Mini Tower можно купить на Aliexpress за чуть более 1000 рублей.

Возможности разгона и производительность

Сам по себе формат материнской платы не может влиять на ее качество и функционал. Все решает качество элементной базы, наличие радиаторов, особенности прошивки, количество фаз питания, используемый чипсет и т. п. Материнская плата Micro-ATX из игровой серии может быть намного лучше офисной модели стандарта ATX.

По таблице, которую составили энтузиасты на Reddit, можно быстро сориентироваться, какая материнская плата, для какого процессора AMD подойдет. Как видим, прямой зависимости производительности от форм-фактора нет. Другое дело, что флагманские и хорошо зарекомендовавшие себя модели материнских плат чаще всего выполнены в формате ATX. Это, например, Taichi от ASRock.

Купив такую плату, вы не ошибетесь с выбором. Что интересно, согласно таблице, даже некоторое Mini-ITX платы вполне справляются с многоядерными процессорами в разгоне.

Какие еще есть форматы

Существуют еще и другие форматы, но они довольно редкие. Так, есть еще одна увеличенная версия ATX, которая носит название XL-ATX. Но если E-ATX шире стандартной платы, то XL-ATX длиннее (345×262 мм). Также есть удлиненная версия Mini-ITX — Mini-DTX (203×170 мм).

Это тоже интересно:

  • Как узнать, какая материнская плата установлена на компьютере с Windows
  • Для чего нужен слот PCI на материнской плате
