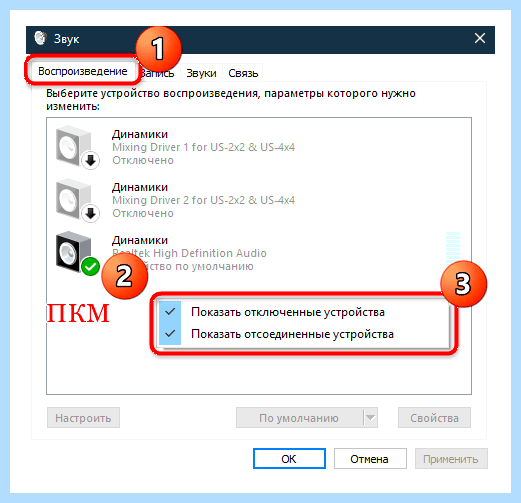

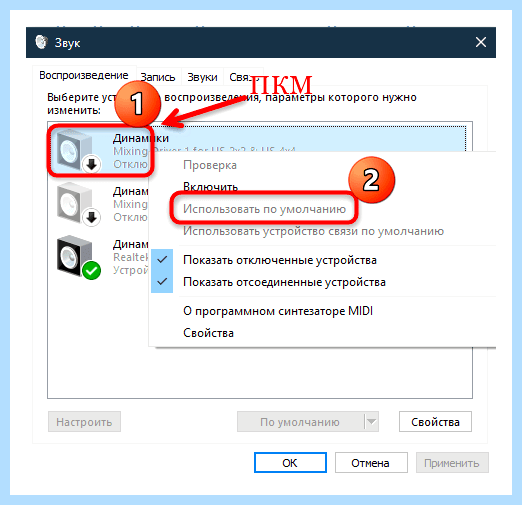

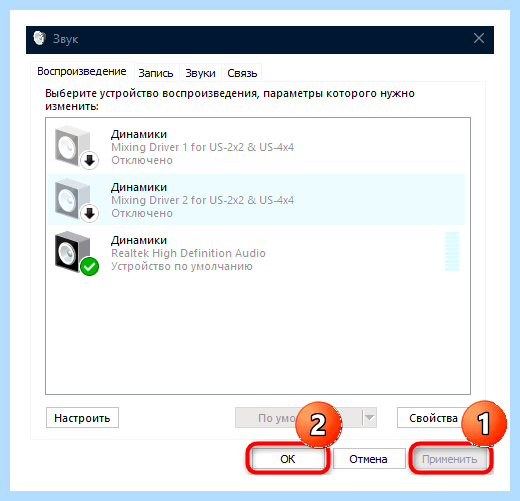

Откроется системное окно, где нужно перейти на вкладку «Воспроизведение». Щелкните ПКМ по свободной области основного окна и отметьте пункты показа отсоединенных и отключенных устройств. Теперь нужно отыскать то оборудование, которое отвечает за воспроизведение с передней панели. Выделите любое устройство и нажмите на кнопку «Свойства». На вкладке «Общие» отобразится, откуда идет звук. Для передней панели должно быть написано, что используется соответствующая панель с разъемом 3,5 мм. Когда вы найдете нужное устройство, вернитесь в окно «Звук», кликните по его названию ПКМ и выберите пункт «Использовать по умолчанию». Примените и сохраните настройки.
Планка USB/Audio на переднюю панель ПК. Собираем из 2-х одну
Доброго времени суток! Сегодня будет небольшой обзор на плату передней панели USB / Audio для домашнего ПК, а так же ремонт старой платы с помощью новой.

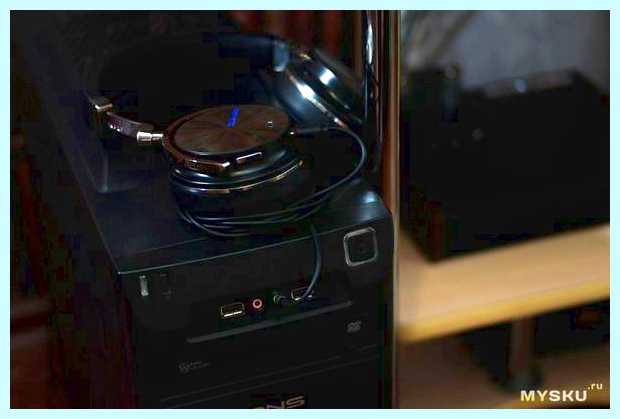

Началось все с того, что я люблю играть в разного рода игрушки на ПК. Съемная квартира же небольших размеров и поэтому играть с помощью напольных колонок мешало остальным проживающим. И так как выход из ситуации с помощью беспроводных наушников отсекался на корню (отставание звука, все дела), то я подключал Audio провод к передней панели ПК. Играл я так довольно долго, пока кошка в очередной раз не уснула на системном блоке и не упала во сне, зацепившись когтями за провод и вырвала его с корнем…

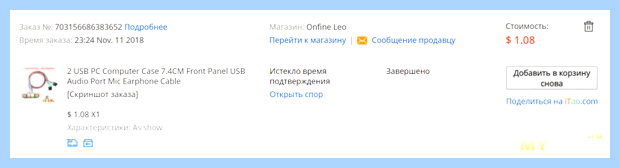

Далее было решено найти на алиэкспресс аналогичную панель в сборе и заменить старую на новую. Нашел максимально похожую и заказал. Приехало немного не то, далее пришлось собирать из двух деталей одну.
Собственно корень зла и проблема, с которой я столкнулся. И если верить отзывам, то не один я…

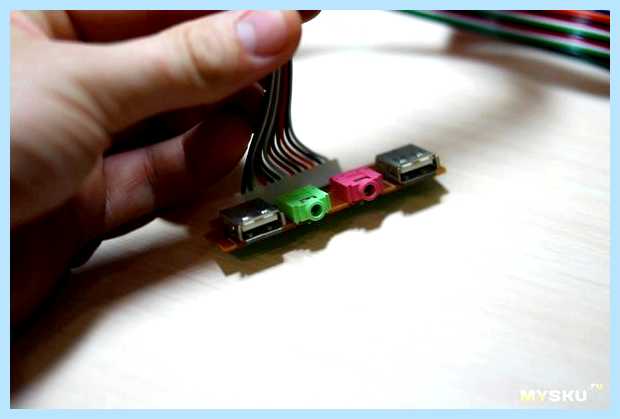

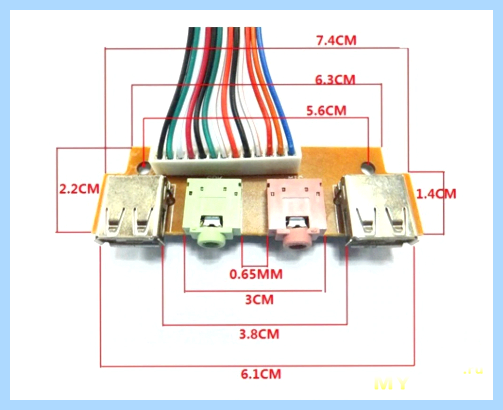

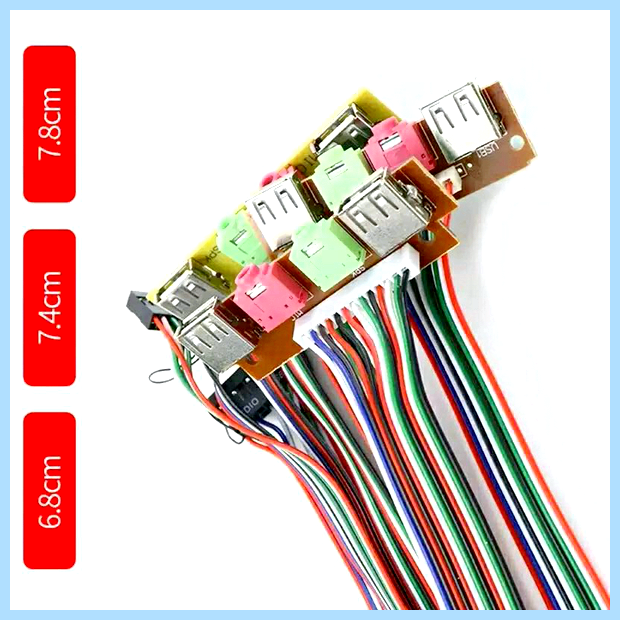

Размеры новой панели — 74мм ширина, длина провода — 650мм.

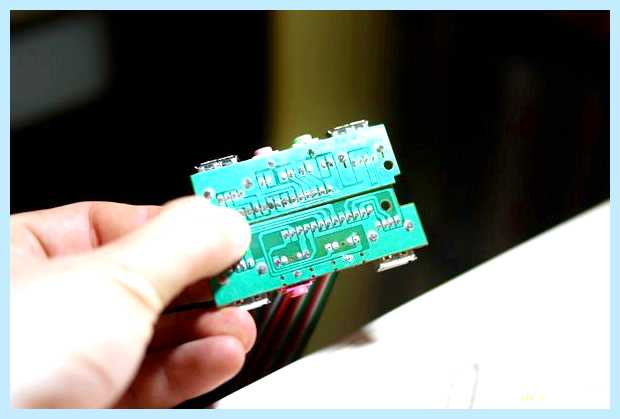

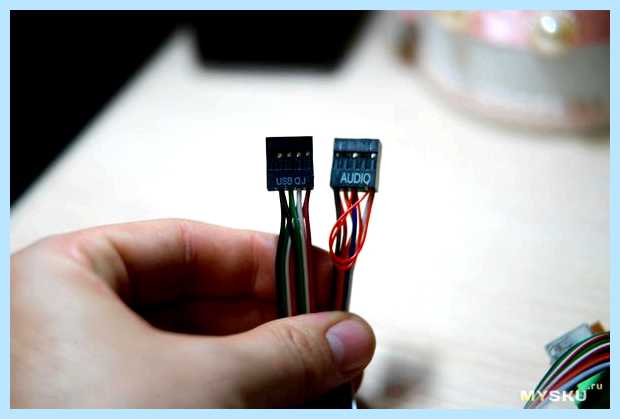

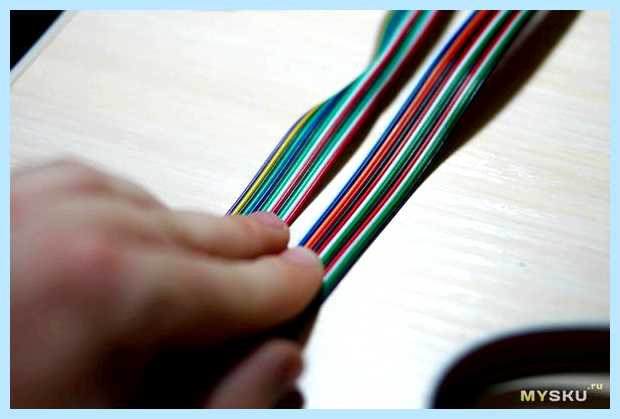

Так же новая панель отличается от старой еще и другой цветовой гаммой проводов, а так же прокладкой дорожек. Благо хоть разъемы на материнскую плату совпадают. Так же разъемы USB не вызывают какого-то доверия, сделаны хлипко.

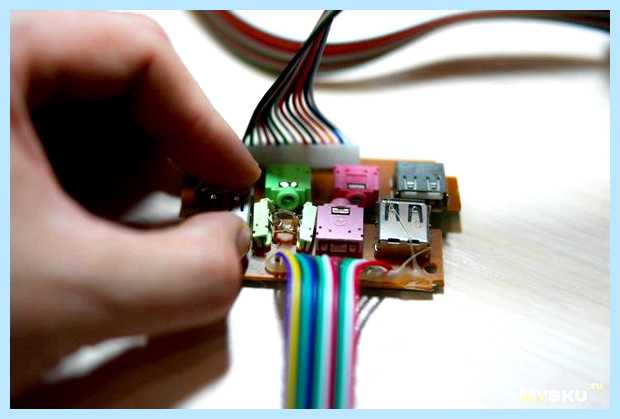

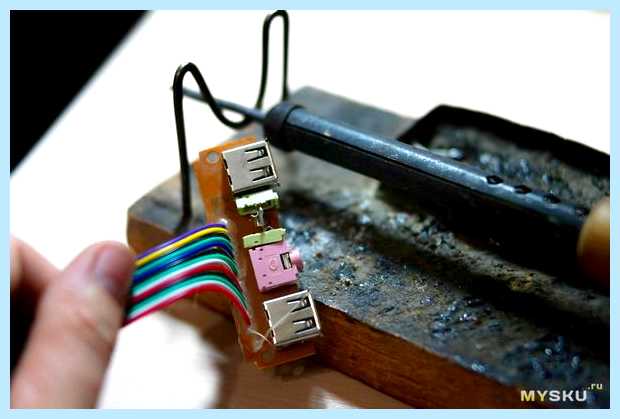

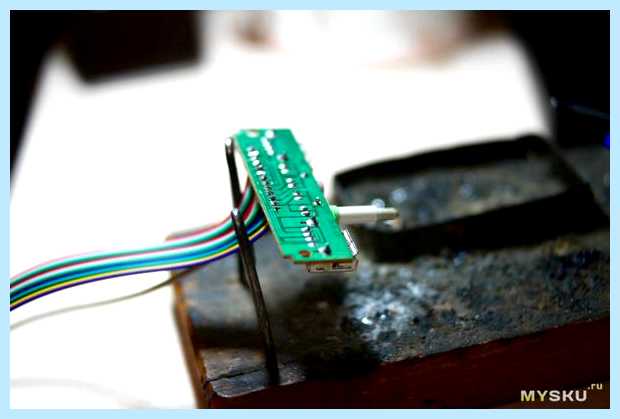

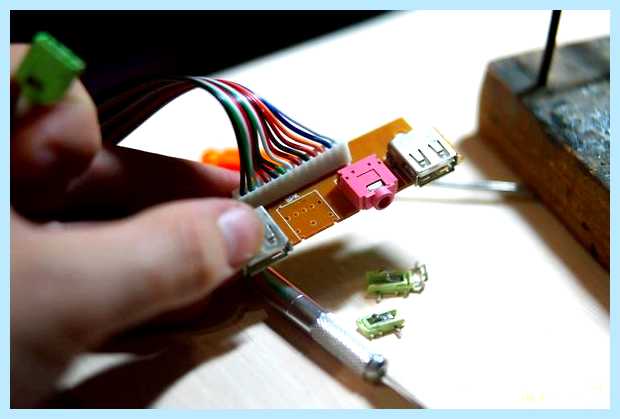

Что было решено сделать? Правильно, использовать целый зеленый аудиоразъем для ремонта поломанного. Для этого берем советский паяльник и выпаиваем элемент.

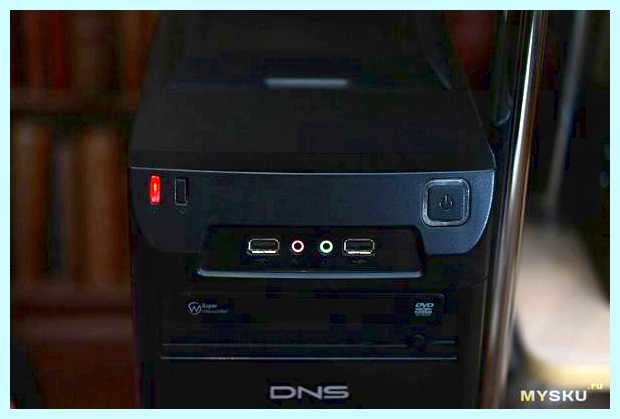

Далее припаиваем его на родную плату к моему ПК (системный блок от ДНС).

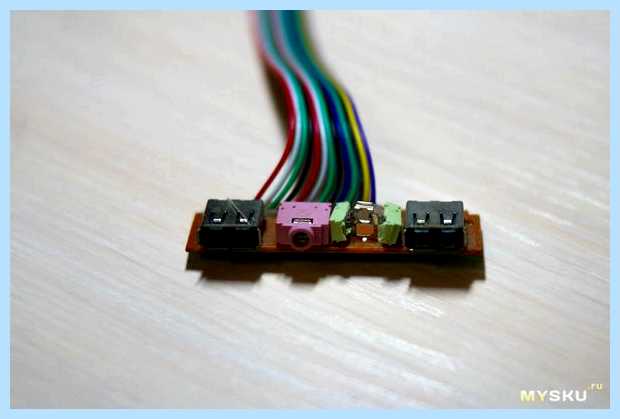

Пациент без разъемов:

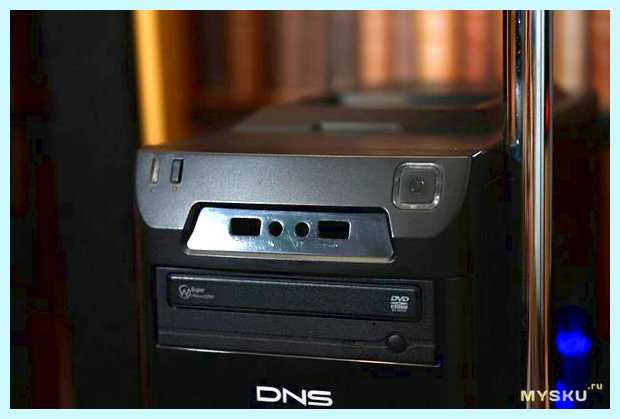

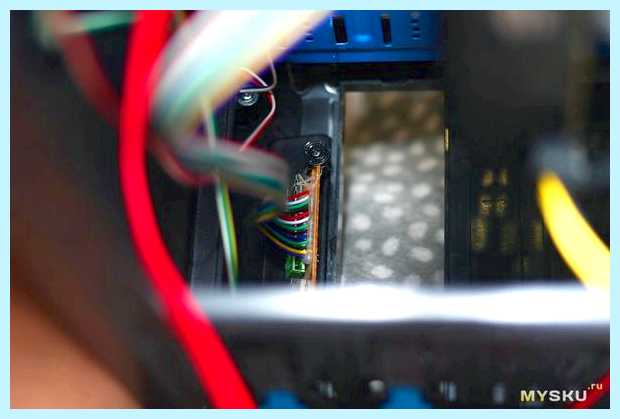

Разбираем в очередной раз корпус, что бы добраться до передней панели и устанавливаем панель на свое законное место.

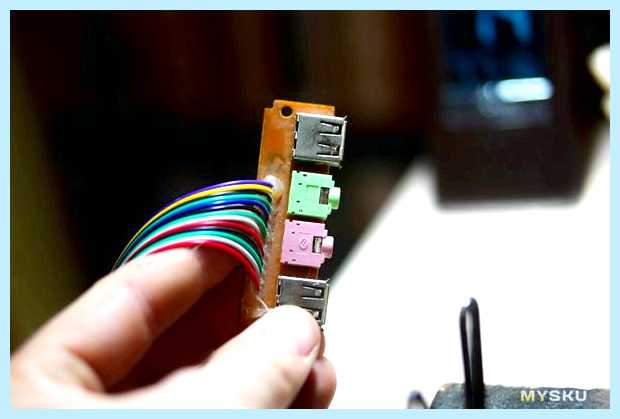

Пациент после трепанации:
После подключения панели включаем систему и проверяем работоспособность звукового выхода. Проблем не обнаружено, а значит можно продолжать играть в игрушки по ночам. Кстати, данный разъем исправно работает с конца декабря. А что сказать по самой плате?
Плата не шибко качественная, пайка нормальная, аудиовыходы нормальные, коррозии нет.
А на этом у меня все, всем спасибо за просмотр!
В конце хотелось бы спросить по конфигурации ПК. Хотелось бы обновить свой финик (FX-8350). А так как под данный камень уже мать морально устарела (сокет AM3+ вместе с DDR3), то хотелось бы совета. Что будет оптимальнее, производительнее и дешевле — райзен или ай какой нибудь камень?! В общем, с чего начать то?:)
Мой ПК:
AMD FX-8350 4Ghz
DDR3 16GB Samsung
ASUS 1070 8GB
550W БП (уже едет на 800W)
SSD 120Gb Sandisk
HDD 2Tb Red WD
Планирую купить +9 Добавить в избранное Обзор понравился +30 +40
- 22 мая 2019, 20:27
- автор: Sbazarov91
- просмотры: 28125
Что делать, если передняя панель не видит наушники Windows 10
Нередко проблема с передней звуковой панелью компьютера носит аппаратный характер: это могут быть механические повреждения самого компонента или же неправильное подключение к материнской плате. Рассмотрим наиболее распространенные неполадки и попробуем разобраться, как их можно решить.
Нередко причиной того, что передняя панель не видит наушники в Windows 10, является поломка аудиоустройства. Чтобы ее диагностировать, попробуйте подключить гарнитуру к другому устройству, например смартфону, и проверьте ее работоспособность. Если с наушниками все в порядке, нужно искать причину непосредственно в передней панели или настройках операционной системы, о чем мы поговорим ниже.
Способ 1: Проверка правильности подключения оборудования

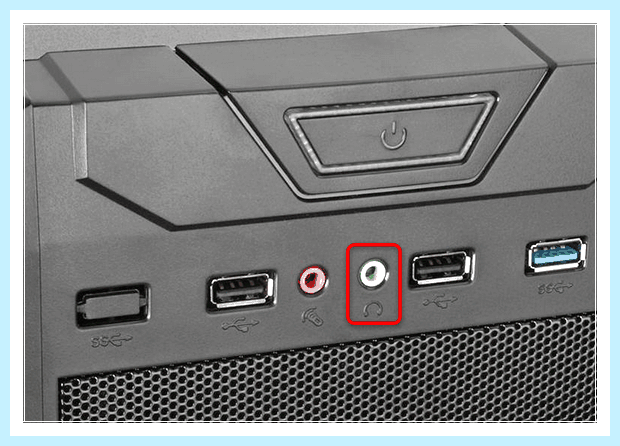

В первую очередь проверьте, правильно ли осуществлено подключение наушников. Большинство передних панелей компьютера оснащаются несколькими стандартными разъемами для подключения миниджеков, и, как правило, для наушников и других устройств вывода сигнала предусмотрен тот, цвет которого зеленый.
Также удостоверьтесь, что штекер наушников плотно прилегает к разъему. Если потребуется, переподключите устройство еще раз.
Способ 2: Подключение к материнской плате
Проверьте подключение кабеля передней панели. Есть вероятность, что компонент попросту не подсоединен (или подсоединен, но не плотно) к материнской плате. В этом случае единственно верный вариант – это снять крышку с системного блока и посмотреть, подключено ли все, что нужно. Как правило, для соединения с материнской платой используются кабели HD Audio и AC’97.

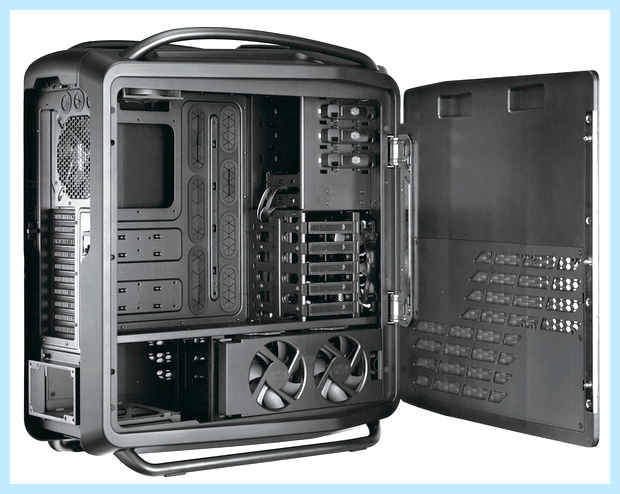

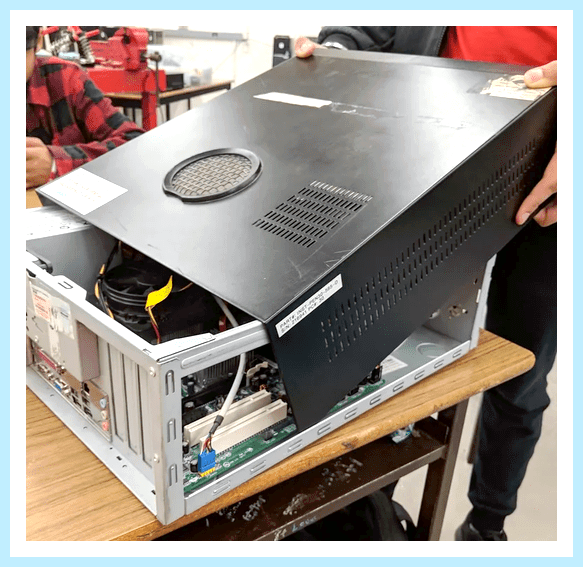

Чтобы получить доступ к «внутренностям» системного блока, достаточно снять его боковую крышку. Если его корпус не прозрачный, то увидеть, подключена ли передняя панель, сложно. Способ открытия зависит от модели. В некоторых более дорогих моделях есть специальные защелки, нажав на которые, можно раскрыть крышку как дверцу, причем крышка будет держаться на петлях.
Не забудьте отключить компьютер от сети прежде, чем разбирать системный блок.
В других случаях придется открутить винтики на боковых панелях корпуса, затем снять либо вытащить крышку. Универсальной инструкции по разборке системного блока нет, поэтому остается только ознакомиться с конструктивными особенностями модели и разобраться, как можно получить доступ к материнской плате.

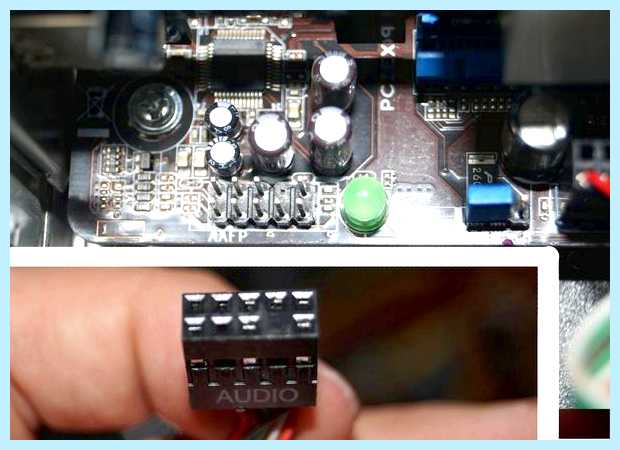

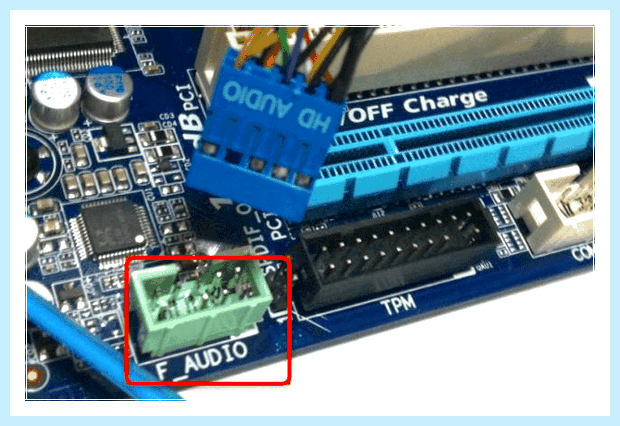

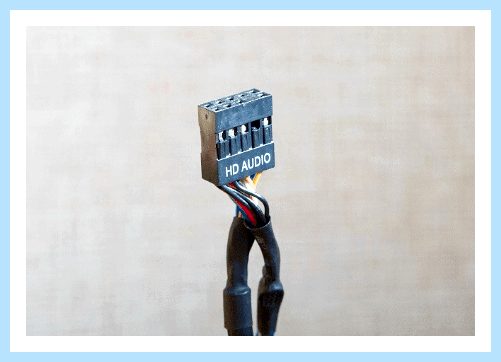

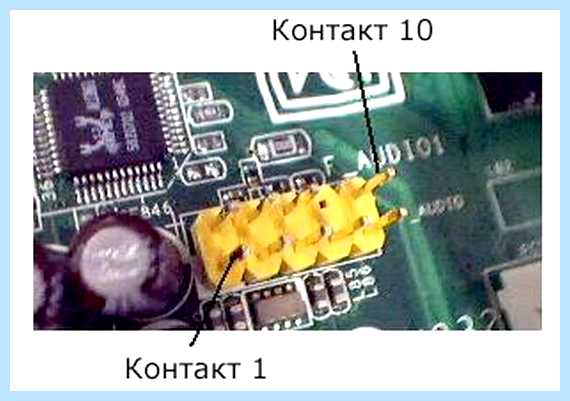

После того как боковая крышка будет снята, осмотрите материнскую плату и отыщите коннектор, помеченный как AAFP, AAFP COM1, F_AUDIO или FP_AUDIO1, в зависимости от модели. А также нужен провод, на котором может быть надпись «HD Audio» или «AC’97». Если компоненты не соединены, вставьте кабель в соответствующий разъем, затем соберите системный блок и проверьте, работает ли передняя панель.
Вариант 2: Программные ошибки
Программные неисправности встречаются чаще, чем аппаратные, и их может быть намного больше, поэтому они заслуживают отдельного внимания. Неполадка возникает не только из-за неправильных настроек в операционной системе, но и вследствие ошибок в работе драйверов звукового оборудования и самой Windows 10.
Способ 1: Настройки конфигурации панели в BIOS
Если даже к материнской плате все правильно подключено, то может быть так, что устройство, то есть передняя панель, принудительно отключена в настройках BIOS. Включить его можно вручную, достаточно зайти в интерфейс БИОС и изменить некоторые параметры:
-

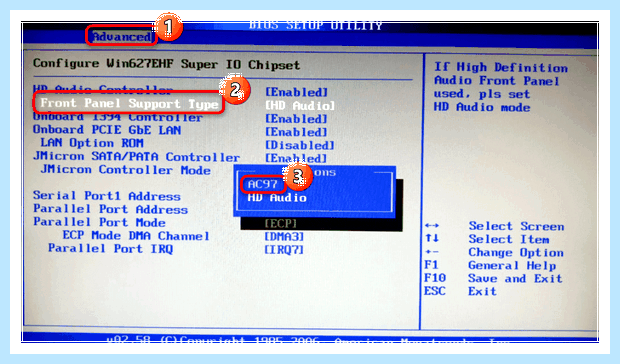

После входа в БИОС перейдите на вкладку с расширенными настройками. Как правило, она называется «Advanced». Отыщите в разделе «Onboard Devices Configuration», опцию с примерным названием «Front Panel Type». Также она может называть и по-другому, и это зависит от версии BIOS, — «Legacy Front Panel Audio», «HD Audio» или «High Definition Front Panel Audio».
Состояние параметра нужно переключить в «Enabled» или «AC97», нажав на клавишу «Enter» и выбрав соответствующее значение.
Если у вас в БИОС стоит значение «AC97», то попробуйте переключиться на «HD».
Некоторые материнские платы не предусматривают изменение режима работы лицевой панели. В этом случае в BIOS можно только включить или отключить звуковой контроллер. Тогда нужно отыскать параметр «Onboard Audio Function» и выставить значение «Enabled».
Способ 2: Выбор устройства воспроизведения

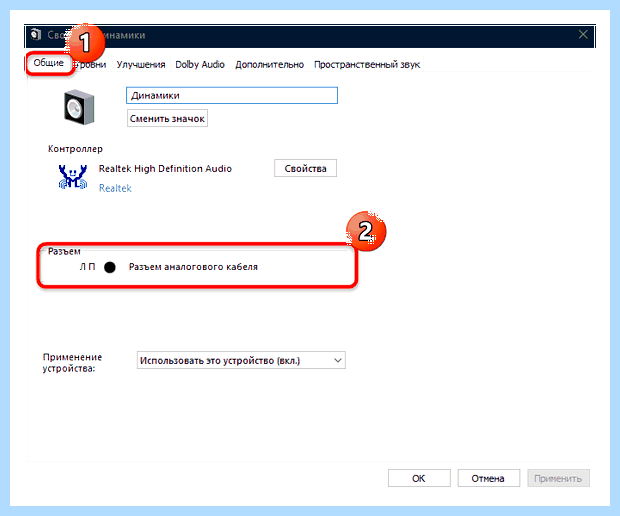

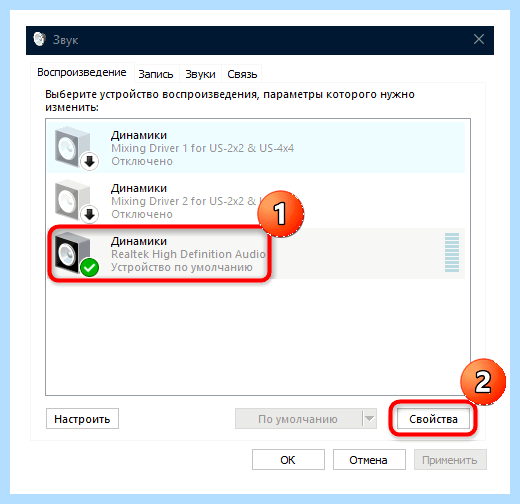

Следующее решение предполагает изменение настроек в операционной системе – выбор устройства для вывода сигнала. По умолчанию в ОС может быть определена звуковая карта, поэтому звук автоматически пытается воспроизвестись с панели, которая находится сзади системного блока. Изменить параметры несложно:
-

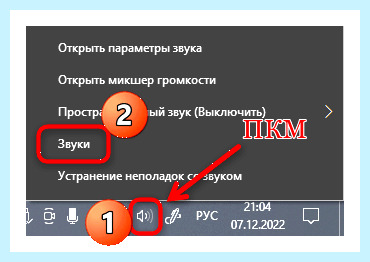

Кликните правой кнопкой мыши по значку громкости в трее. В меню выберите пункт «Звуки».

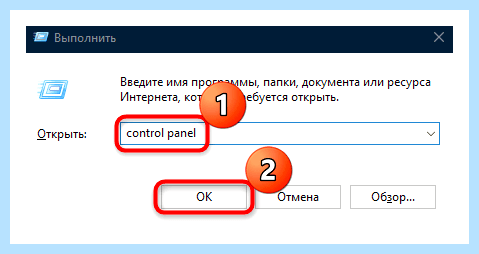

В окно «Звук» можно попасть и другим методом – через «Панель управления». Вызовите диалоговое окно «Выполнить», одновременно нажав клавиши «Win + R», затем выполните команду control panel .

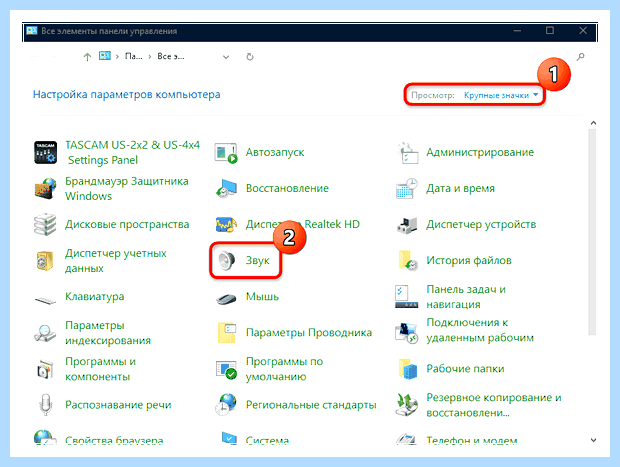

В качестве режима просмотра выберите крупные значки и переходите в раздел «Звук».
Способ 3: Проблема с аудиодрайвером
Неисправность может быть связана и с устаревшим аудиодрайвером, тогда в этом случае есть смысл его обновить или полностью переустановить. Второй вариант подойдет, если в работе программного обеспечения оборудования возникли критические ошибки, которые привели к неполадке.

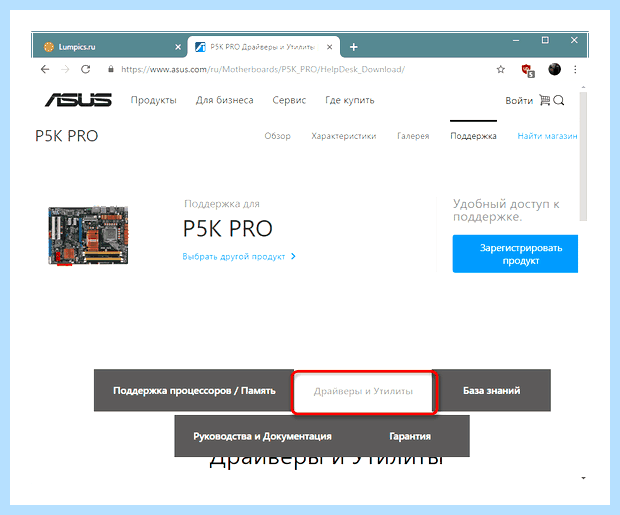

Существует множество способов установить актуальный драйвер для звуковой карты, но для начала нужно определить, какой подойдет для той или иной материнской платы или самого компонента. Некоторые разработчики предусматривают фирменную утилиту, упрощающую задачу с определением и инсталляцией, также вся необходимая информация и софт есть на официальном сайте компании-изготовителя. Кроме того, автоматизировать процедуру позволяют и штатные средства Windows 10. Обо всех эффективных методах поиска и установки аудиодрайвера мы писали ранее.
Подробнее: Поиск и инсталляция аудиодрайвера для Windows 10

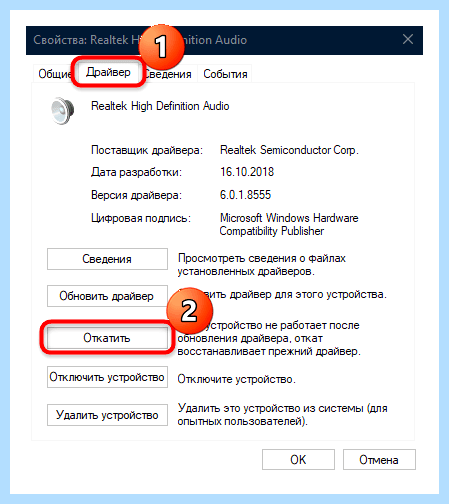

Иногда может помочь и откат состояния драйвера. Для этого в «Диспетчере устройств» перейдите в окно со свойствами оборудования, а на вкладке «Драйвер» нажмите на кнопку «Откатить», если она доступна.
Способ 4: Изменение настроек через Realtek HD
Если на компьютере установлено устройство от компании Realtek, можно использовать фирменную утилиту, которая позволит не только выбрать переднюю панель для воспроизведения звука, но и настроить ее.
Обычно программное обеспечение устанавливается автоматически. Если этого не произошло, сделайте это вручную.

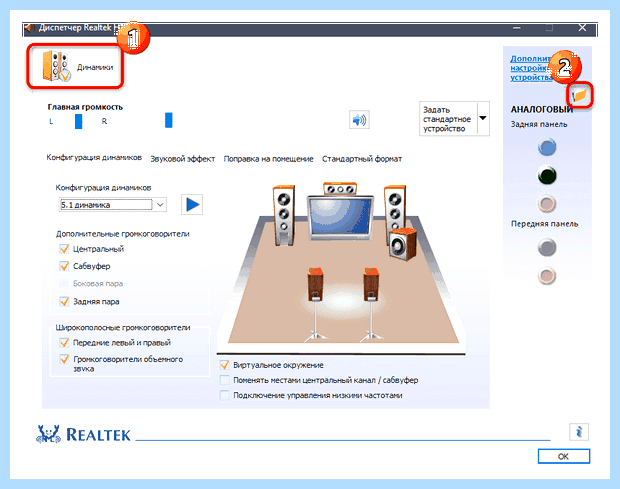

Чтобы изменить настройки через аудиоменеджер Realtek HD, достаточно его запустить. Обычно иконка приложения располагается в трее, поэтому для открытия нужно лишь щелкнуть по ней. В интерфейсе утилиты на вкладке «Динамики» есть панель справа со всеми разъемами на компьютере. Щелкните по значку в виде папки, а в новом окне потребуется отметить опцию «Отключить определение гнезд передней панели», затем сохранить настройки.

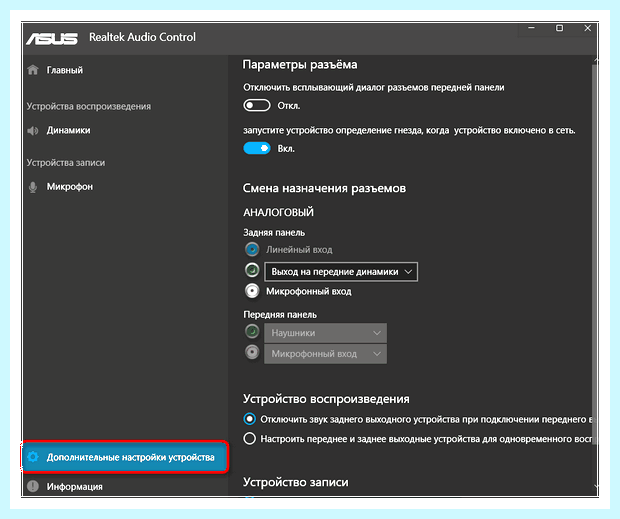

Даже у Realtek интерфейс может отличаться — к примеру, иногда понадобится зайти в меню «Дополнительные настройки устройства», чтобы настроить выход звука на переднюю панель.
В большинстве случаев это решает проблему, но если ничего не изменилось, переходите к альтернативным способам исправления неполадки.
Способ 5: Перезапуск службы
Вероятно, в работе специальной службы, отвечающей за воспроизведение и вывод звука, произошла ошибка, из-за которой передняя панель не видит наушники. Попытайтесь перезапустить ее:
В чем разница между HD Audio (AAFP) и AC’97? | Как вывести звук на переднюю панель ПК?

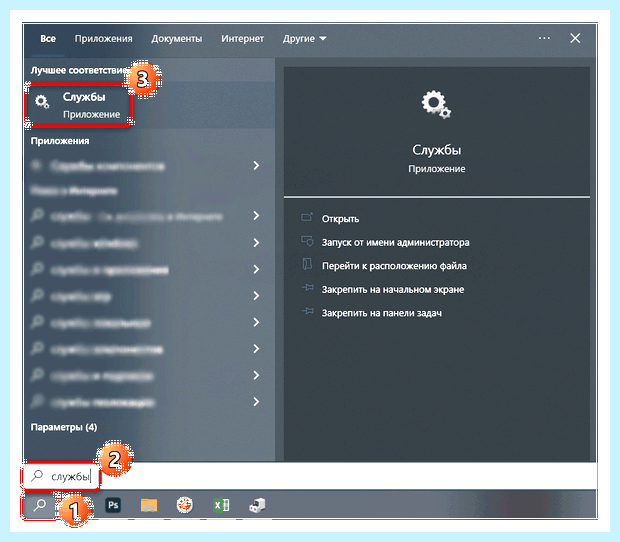

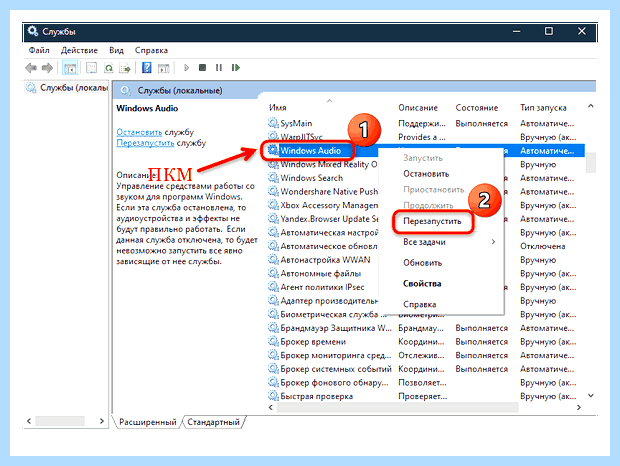

- Откройте оснастку «Службы» — для этого проще всего найти ее по названию в «Пуске».
- В списке служб отыщите «Windows Audio», щелкните по ней правой кнопкой мыши и выберите пункт «Перезапустить».

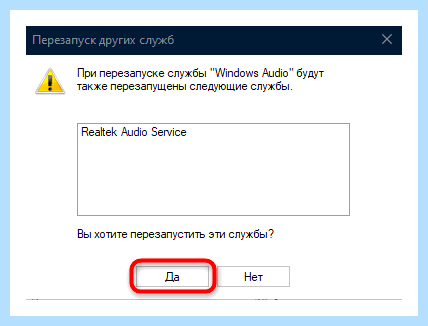

- Возможно, отобразится системное окно с предупреждением, что вместе со службой будет осуществлен перезапуск «Realtek Audio Service». Подтвердите действие.
Дополнительные решения

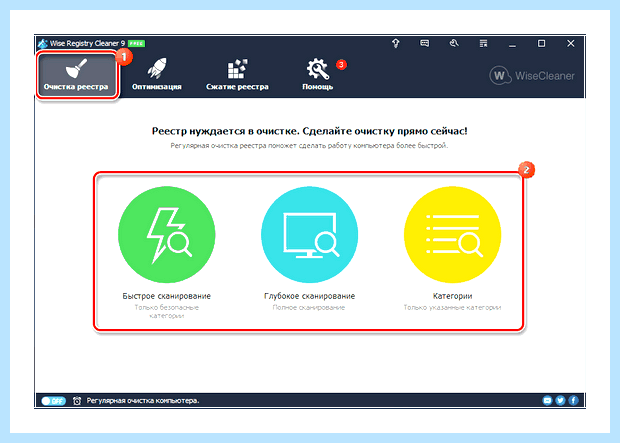

Мы предложим несколько дополнительных решений, некоторые из которых способны помочь, если ни один из предыдущих способов не принес никакого результата. Есть небольшая вероятность того, что неполадка вызвана ошибками в системном реестре. В этом случае не пытайтесь чистить его самостоятельно. Мы рекомендуем использовать специализированные утилиты, которые в автоматическом режиме проверяют Windows 10 на наличие таких проблем и устраняют их.
Подробнее: Как очистить реестр Windows от ошибок

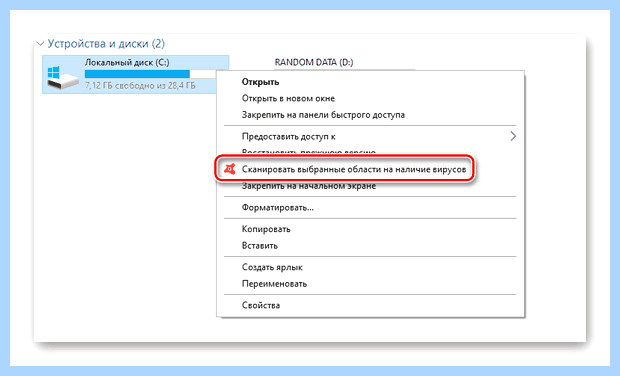

Нередко сбои в работе оборудования и системы вызваны вредоносными утилитами. Попробуйте проверить компьютер на наличие вирусов, используя различные средства, включая встроенный «Защитник Windows». Бывает так, что такой софт повреждает ПО аудиооборудования безвозвратно, поэтому, если таковые проблемы были выявлены в ходе сканирования, попытайтесь переустановить драйвер – возвращайтесь к Способу 3 из Варианта 2.
Подробнее: Методы удаления вируса с компьютера под управлением Windows 10

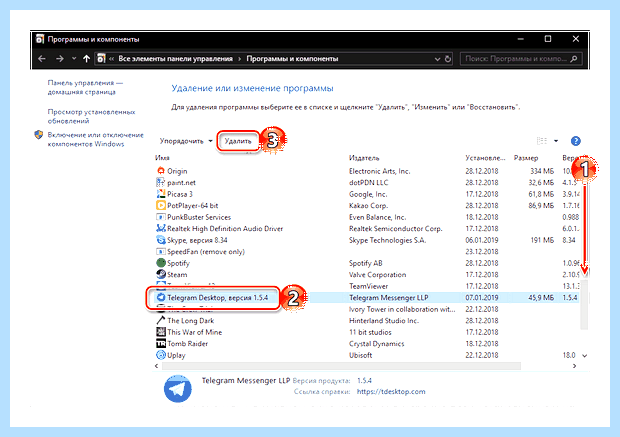

Если передняя панель перестала видеть наушники недавно, например после установки какой-либо программы, то есть вероятность, что именно этот софт вмешивается в настройки аудио в системе. Вспомните, какие приложения вы недавно инсталлировали, а также каким из них разрешали доступ к аудиооборудованию. Если такие есть, то их лучше удалить, а затем проверить, ушла ли проблема.
Улучшение передней аудио панели ПК.
Подробнее: Установка и удаление программ в Windows 10

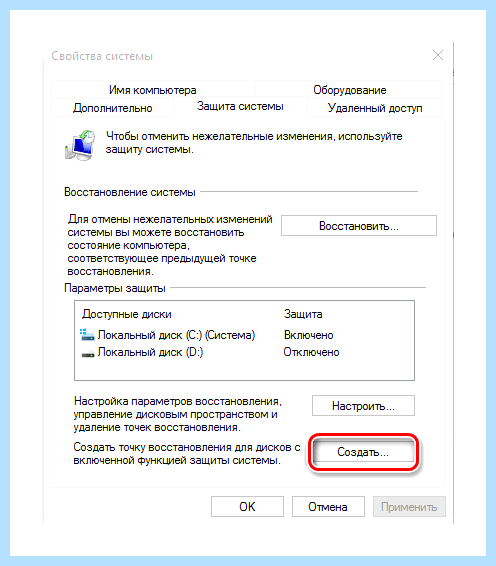

Также можно попробовать откатить состояние операционной системы до предыдущей контрольной точки. Тогда все недавно внесенные настройки и новые приложения будут сброшены и удалены. Кроме того, исправятся возможные ошибки в реестре или в самой ОС. Для отката предусмотрен специальный инструмент.
Подробнее: Откат к точке восстановления в Windows 10
Если ни одна рекомендация не помогла, есть смысл вернуться к заводским параметрам. Функция восстанавливает Windows 10 до ее начального состояния, как будто вы только что (пере-)установили ОС. При выборе этого способа не забудьте выбрать опцию сохранения пользовательских файлов.
Подробнее: Возвращаем Windows 10 к заводскому состоянию
Добавляем мультифункциональную фронтальную панель типоразмера 5.25 дюйма.
Всем привет! Не так давно рассматривали как добавить парочку разъемов USB 3.0 если они изначально отсутствовали в материнской плате.
Сегодня же вынесем на фронтальную панель следующие разъемы:

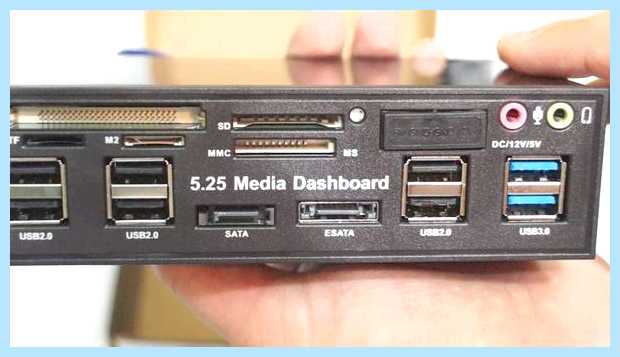

2хUSB3.0 + 6хUSB2.0 + 1хSATA + 1хE-SATA + MS/CF/SD/TF/M2 Card Reader + Аудио + коннектор питания Molex.

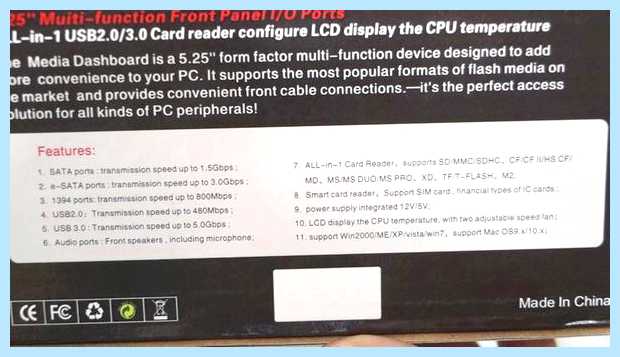

Начну сначала. Модуль пришел в фирменной упаковке. Принт намекает на существование нескольких модификаций

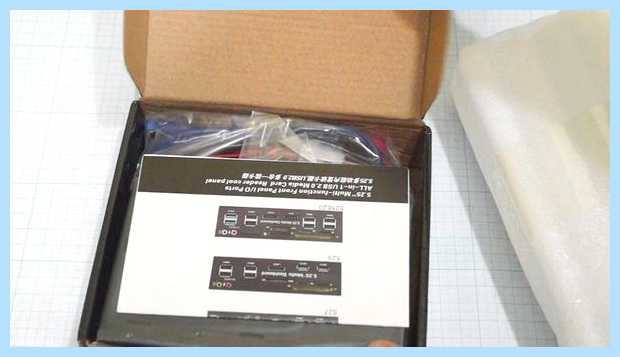

Внутри коробочки модуль, инструкция и 4 шурупчика в пакете
Внешне выглядит хорошо, изъянов литья нет, разъемы и не торчат и не сильно утоплены.

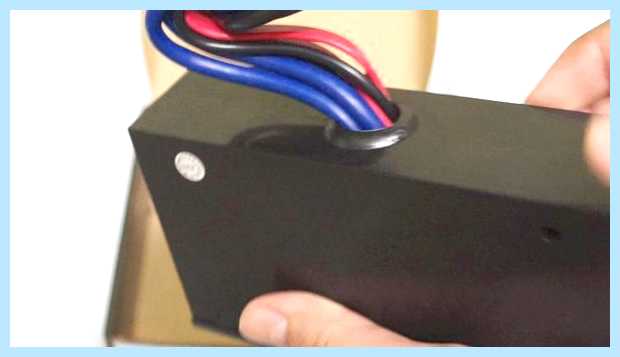

Габариты: 15x9x4 см, аналогичны CD приводам. Корпус закрытый, в задней части установлено резиновое кольцо и через него выведены провода для подключения к материнской плате и блоку питания.

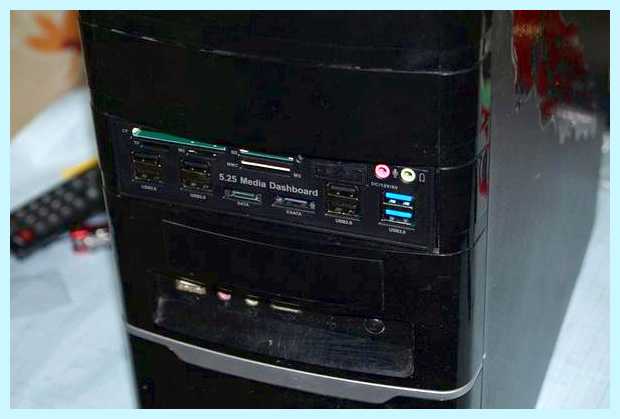

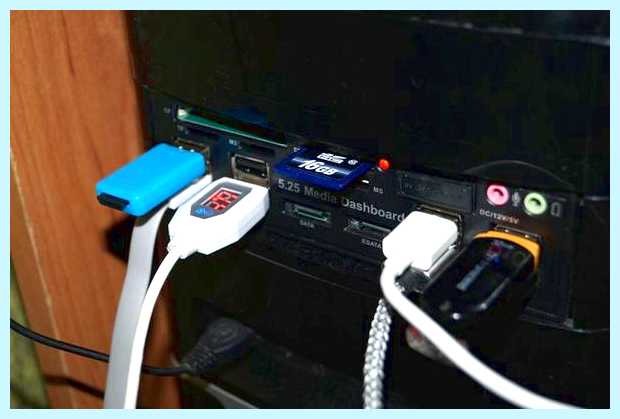

Фиксируется в корзине дисководов с помощью идущих в комплекте шурупов с двух сторон. Я установил сабж в самый нижний слот. Длина проводов позволяла поднять на слот выше, но до самого верхнего не хватало, что конечно минус для тех, у кого системный блок стоит на полу под столом. У меня лицевая панель скруглена, поэтому модуль выглядит слегка топорно
В работе устройства нет никакой магии — для того, чтобы функционировали все разъемы, мы должны подключить все идущие в комплекте выводы.

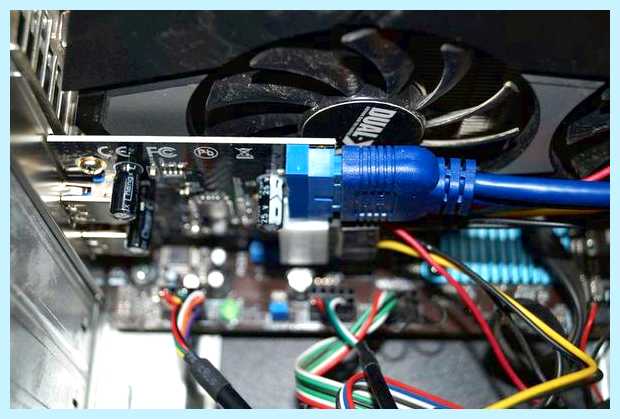

Для USB 3.0 используем 19-пиновый разъем установленной в предыдущем обзоре платы.

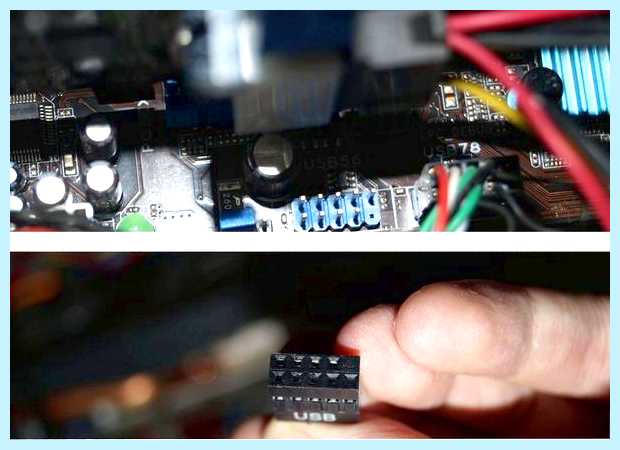

Для USB 2.0 ищем соответствующий разъем на материнской плате.
Аналогично для аудио. Я отключил стоковые гнезда лицевой панели.
С SATA и Molex думаю тоже все понятно.

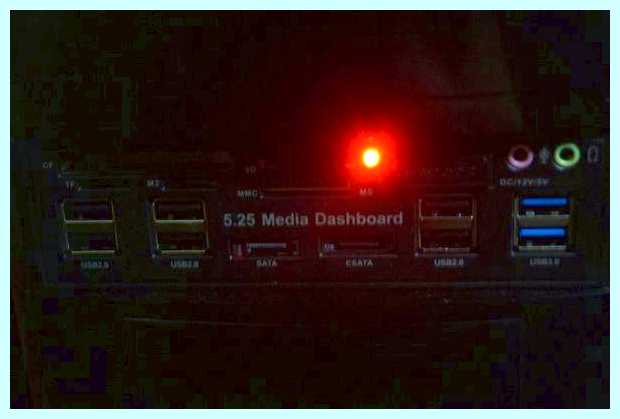

Для работы не требуется установка драйверов, USB хаб и кардридер работают «из коробки». Индикатором работы служит красный светодиод. Горит постоянно.

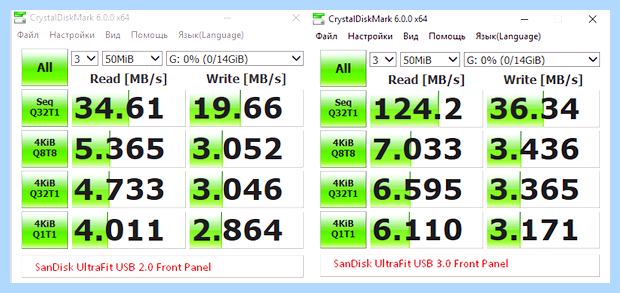

Скорость передачи данных по USB 3.0 не отличается от таковой при использовании задней панели.
Хотел проверить все разъемы под нагрузкой, но у меня дома оказалось недостаточно устройств )

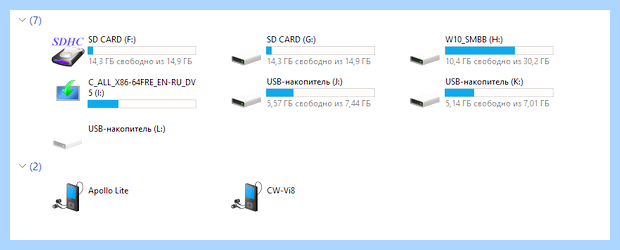

Вот как это все определилось в системе. Полупрозрачный значек носителя — отсутствовала дополнительная флешк в подключенном плеере.

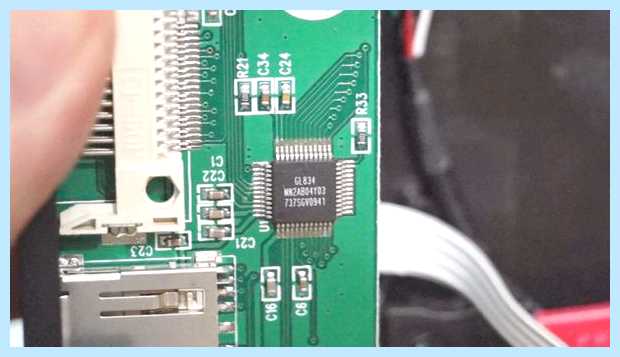

Я всегда стараюсь разбирать электронику до подключения питания если нет риска сломать корпус. Плата занимает процентов 30 корпуса, для работы кард ридера использован контроллер GL834

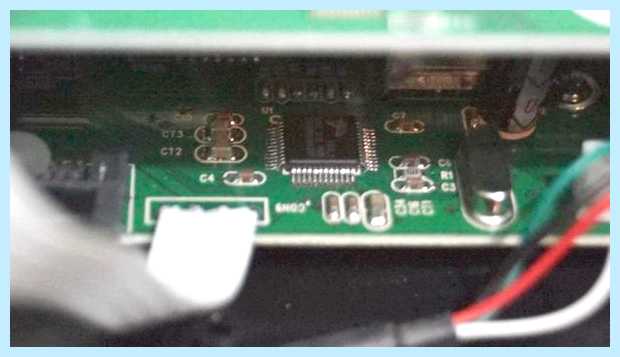

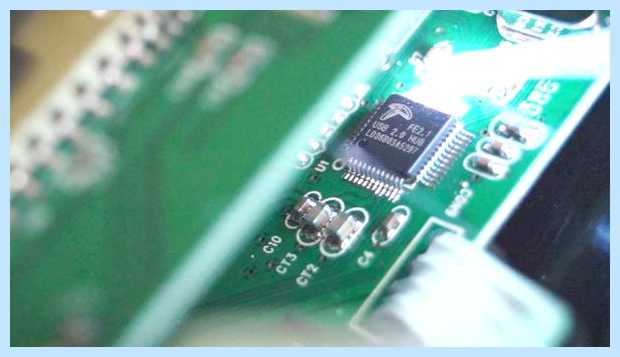

На нижней плате мы можем видеть контроллер USB хаба.
Так FE2.1 видно значительно лучше. Кстати, он поддерживает 7 портов, так что один «не доложили».
Спонсор показа контроллера USB хаба — ручка со световодом для ушей(я не знаю как правильно она называется).
У меня есть купон c7194a, который дает скидку 7%, но я использовал поинты и купил за 19.91$
