Знакомство с настройками и полезными инструментами в UEFI BIOS от MSI

В данном материале опубликован список наиболее полезных инструментов, встроенных в UEFI BIOS большинства материнских платах от MSI.

Главная / Обзоры и рецензии / Технологии / Знакомство с настройками и полезными инструментами в UEFI BIOS от MSI

UEFI BIOS (Unified Extensible Firmware Interface, Basic Input/Output System) с каждым годом совершенствуется. В нем появляются новые функции, опции и полезные для оверклокера/энтузиаста инструменты. Многие из них напрямую связаны с разгоном оперативной памяти и CPU, но некоторые предназначены и для земных целей: обновления прошивки, мониторинга температур, настройки периферии и т.п. Главная задача разработчиков — сделать базовую систему доступной и понятной, чтобы любой пользователь (опытный и начинающий) смог без лишних заморочек произвести оптимизацию своего ПК.

С помощью опции Secure Erase+ можно навсегда удалить личную/конфиденциальную информацию с дисков.

В данном материале опубликован список наиболее полезных инструментов, встроенных в UEFI BIOS большинства материнских платах от MSI. Вот самые любопытные из них:

Game Boost (специальная кнопка предназначена для быстрого оверклокинга системных компонентов без необходимости точной ручной настройки)
A-XMP/XMP (опция нужна для активации вшитых в оперативную память оверклокерских профилей)
Memory Try It! (список оверклокерских профилей от MSI для разгона ОЗУ, какие-то из них работают хорошо, какие-то — не очень)
Memory Z (опция позволяет мгновенно получить доступ к SPD информации, вшитой в ОЗУ)
Advanced Memory Settings (здесь собраны ключевые настройки, необходимые для ручного разгона оперативной памяти)
M-Flash (фирменная утилита для обновления BIOS с помощью флэшки, на которую предварительно должен быть записан файл прошивки)
Hardware Monitor & Total Fan Control (опция для мониторинга температуры комплектующих внутри ПК, а также настройки скорости работы системных вентиляторов)
Secure Erase+ (с помощью данной опции можно навсегда удалить личную/конфиденциальную информацию с дисков)
M.2 Genie (создание массива RAID 0 из M.2 накопителей двумя кликами мышки)
Search и Favorites (быстрый поиск нужной опции в UEFI BIOS)
Board Explorer (функционал для выявления неполадок в подключенных к материнской плате устройствах)
Easy/Advanced Mode (быстрое переключение между упрощенным и продвинутым режимами UEFI BIOS)
OC Profiles (сохраненные пользователем профили разгона)
Changed Settings Overview (обзор изменений, внесенных в UEFI BIOS, во время последнего сеанса)
CPU Specifications View (просмотр спецификаций вашего процессора)

Настройка BIOS на устройствах MSI

Устройства MSI (ноутбуки и материнские платы) известны в первую очередь как решения для продвинутых пользователей, что отражено в особенностях микропрограмм таких девайсов. Сегодня мы хотим познакомить вас с настройками БИОСа продукции MSI.

Параметры BIOS в MSI

Первым делом считаем нужным отметить, что в подавляющем большинстве современных продуктов рассматриваемой компании используется графический UEFI-интерфейс. Привычные бывалым пользователям текстовые БИОС остались только в самых бюджетных или устаревших решениях. Поэтому настройку микропрограммы будем приводить на примере именно графического меню, которые чаще всего выглядит так:

В целом интерфейс похож на решения от других производителей, особенно, двумя режимами отображения: упрощенным «EZ Mode» и продвинутым «Advanced». Для начала рассмотрим настройки, которые предлагает упрощенный режим.

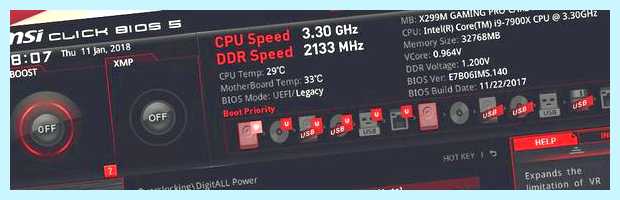

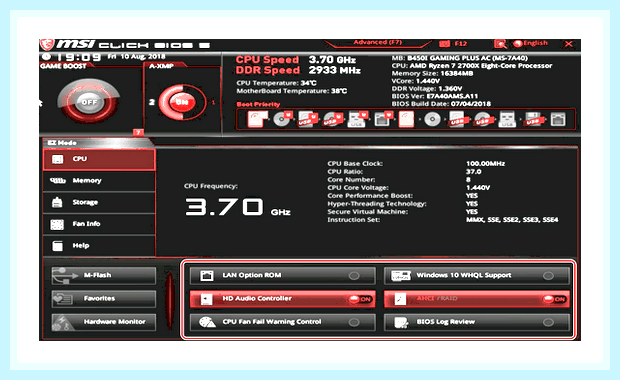

Параметры EZ Mode

Этот режим предлагает базовые параметры, рассчитанные на начинающих пользователей. Тем не менее для совсем уж новичков даже такой интерфейс может показаться сложным и непонятным. Разберём наиболее часто используемые настройки.

«Game Boost»

«A-XMP»

Первый позволяет вывести быстродействие платы и комплектующих на оптимальную производительность в видеоиграх, тогда как второй по сути включает разгон оперативной памяти. Обратите внимание, что рассчитан этот параметр на взаимодействие с процессорами AMD Ryzen.

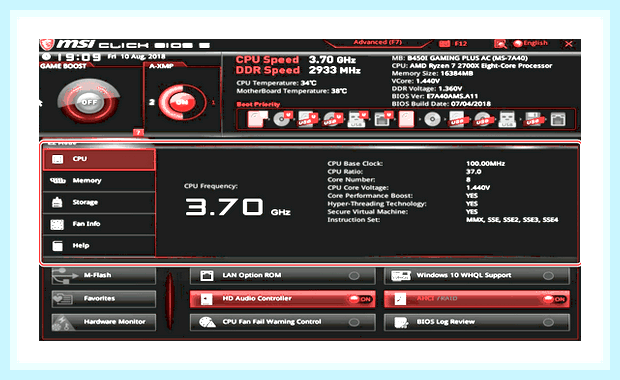

В левой части интерфейса расположено информационное меню, пункты которого предоставляют сведения о состоянии основных систем компьютера. Эти сведения отображаются в центральной части окна.

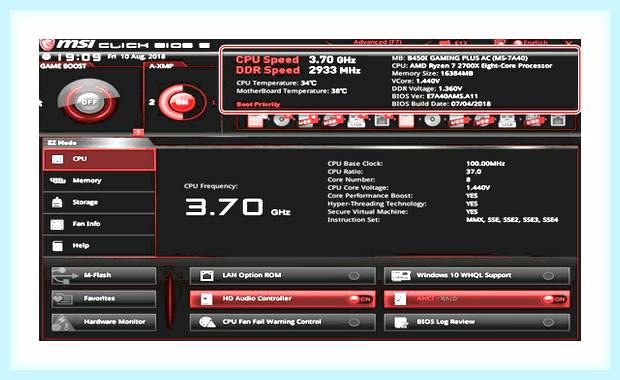

Вверху в центре и справа расположен ещё один информационный раздел: в левой его части указаны текущие частота и температура процессора и модулей ОЗУ, а в правой – краткие сведения о комплектующих компьютера.

Ниже информационного блока расположен список загрузочных устройств. Отсюда можно менять их приоритет – например, если первым загрузочным устройством нужно выбрать флешку, просто найдите в списке соответствующую позицию, и перетяните её мышью в начало перечня.

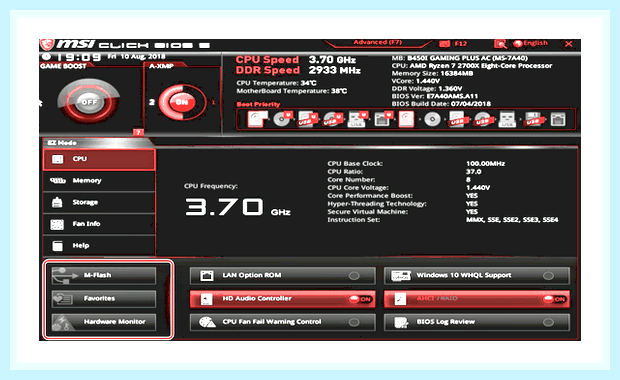

Внизу слева находится меню доступа к служебным утилитам: фирменному прошивальщику BIOS от MSI под названием M-Flash, утилите переключения рабочих профилей (пункт «Favorites») и средству мониторинга работы платы и комплектующих.

Наконец, внизу в центре и справа есть доступ к быстрым настройкам некоторых важных параметров: включение или отключение AHCI-режима или встроенной звуковой карты, отображение ошибки при проблемах с основным кулером и т. д. Также отсюда можно открыть журнал БИОС.

Как видим, этот режим действительно рассчитан на начинающего юзера.

Настройки Advanced-режима

Вариант EZ Mode не слишком подходит для продвинутых пользователей, которые привыкли тонко настраивать работу материнской платы под свои нужды. К счастью, производитель учёл это, и для опытных юзеров доступен режим Advanced. Включить его можно нажатием на клавишу F7 или через кнопку вверху меню.

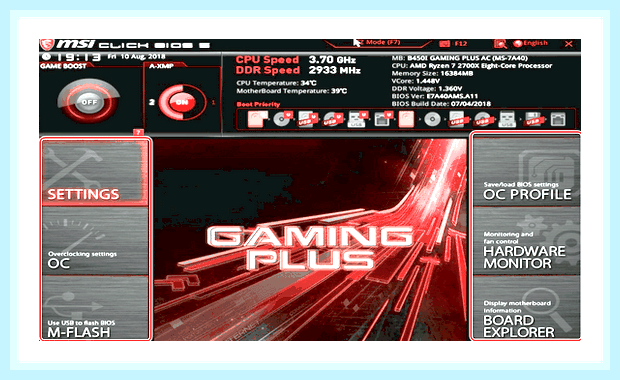

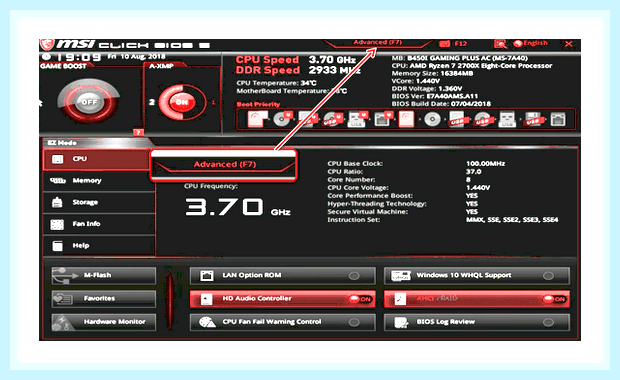

Теперь подробнее рассмотрим настройки расширенного режима. При переключении в Advanced Mode в правой и левой части интерфейса появляются разделы с конфигурируемыми параметрами.

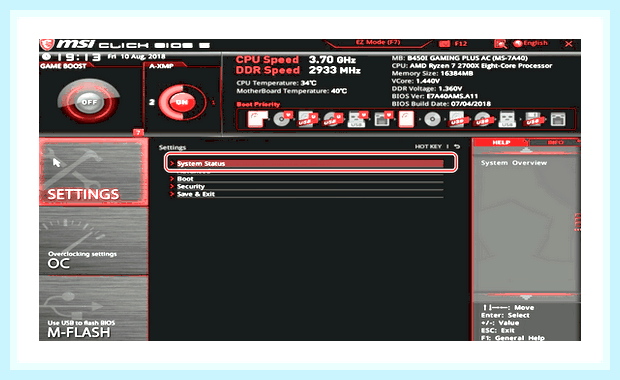

«Settings»
В разделе расположены основные настройки материнской платы, которые можно найти также в любом другом БИОС.

Первый пункт – статус системы, который отображает расширенные сведения о конфигурации компьютера или ноутбука.

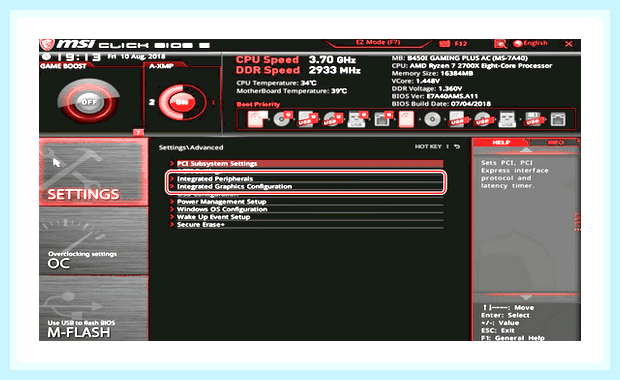

Настройки блока «Advanced» зависят от модели платы или ноутбука. Основными являются:

«Integrated Peripherals» – можно настроить поведение интегрированных в плату компонентов (видеоядра, сетевого адаптера и звукового контроллера).

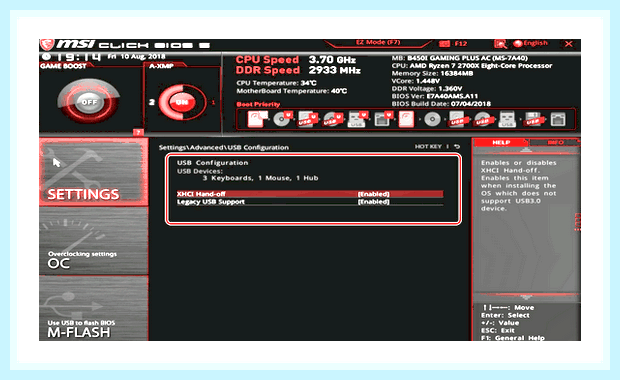

«USB Configuration» – отвечают за работу с USB. Отсюда включается поддержка Legacy-режима для установки ОС, отличной от Windows 8 и выше.

Читайте также: Что такое USB Legacy Support в BIOS

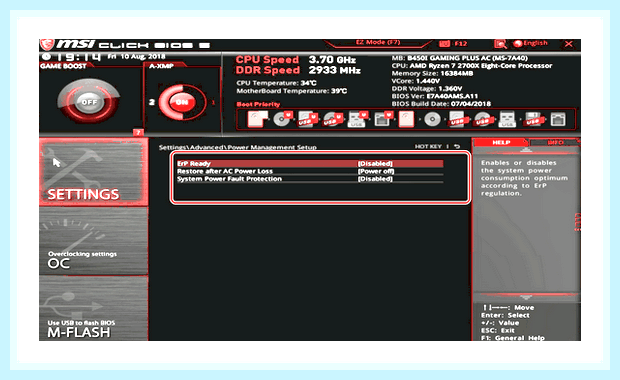

«Power Management» – в этом блоке осуществляется управление питанием платы.

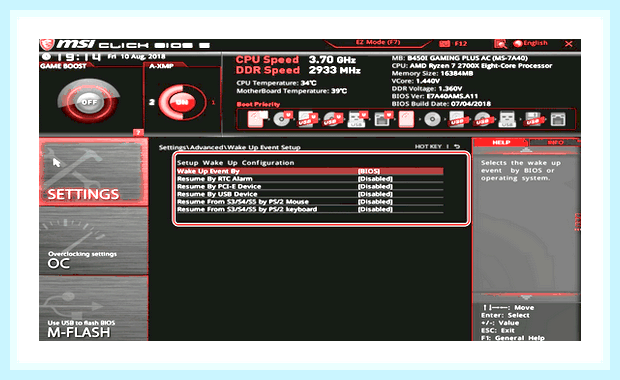

«Wake Up Event Setup» – позволяет настроить автоматическое включение компьютера при соблюдении тех или иных условий.

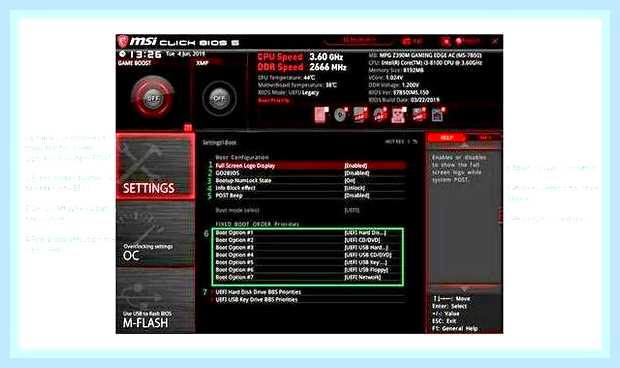

Раздел «Boot» содержит в себе список приоритета загрузки, а также некоторые специфичные настройки вроде включения или отключения звуковой индикации кодов POST или отображение служебной информации во время загрузки компьютера.

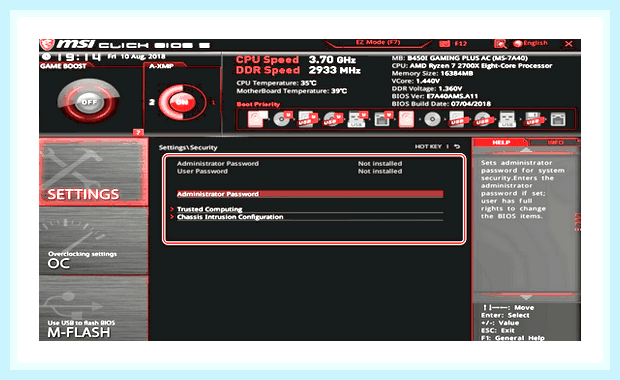

В меню «Security» располагаются параметры безопасности вроде установки административного и пользовательского пароля для доступа к изменению настроек БИОС.

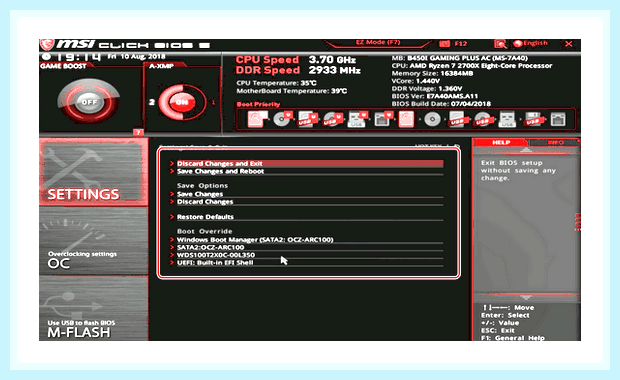

Блок «Save & Exit» содержит настройки сохранения внесённых изменений, выхода из UEFI-оболочки, а также сброса настроек к заводским значениям.

«OC»

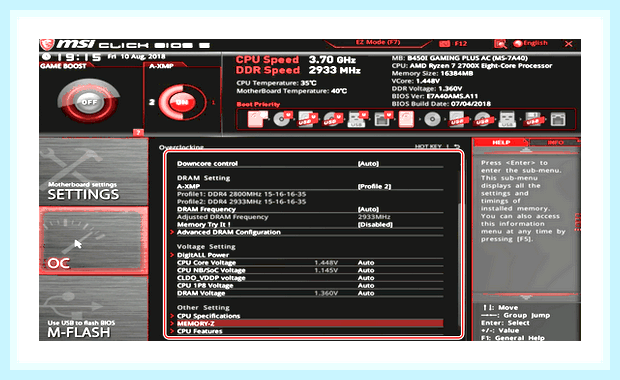

Следующий блок параметров называется «OC» – это сокращение слова overclocking, то есть разгон. Из названия понятно, что опции в этом разделе касаются разгона процессора, материнской платы и оперативной памяти компьютера.

Обратите внимание, что этот блок присутствует далеко не на всех моделях материнских плат: бюджетные решения могут не поддерживать возможности оверклокинга, отчего соответствующий пункт оболочки будет недоступен.

«M Flash»
Этот блок предоставляет доступ к утилите прошивки БИОС.

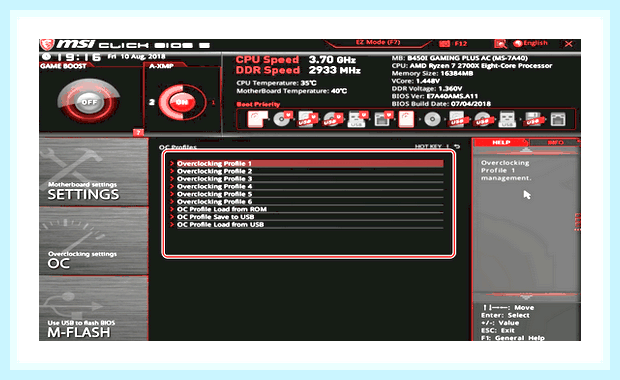

«OC Profile»
Здесь можно сохранять настройки профиля разгона BIOS (в специальный раздел памяти или на USB-носитель) и загружать их, если потребуется.

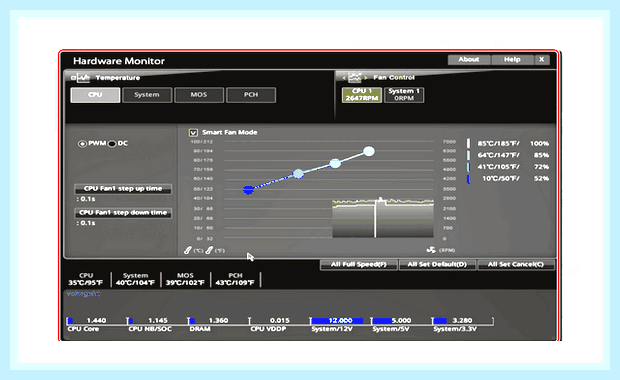

«Hardware Monitor»
Название говорит само за себя – переход к этому разделу открывает средство мониторинга аппаратных составляющих ПК или ноутбука.

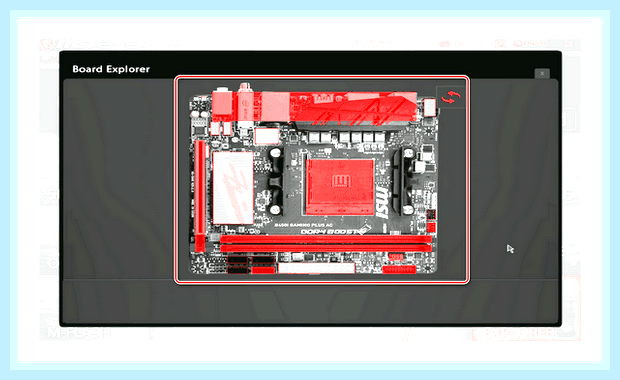

«Board Explorer»
В этом разделе открывается доступ к уникальному для плат MSI средству визуального контроля за комплектующими: отображается материнская плата с отмеченными областями, которые соответствуют процессорному сокету, разъёмам ОЗУ, PCI-слотам и т. д. При наведении на них отображается название компонента и некоторые сведения о нём.

Заключение

Как видим, параметров BIOS у плат MSI довольно много, и предоставляют они обширные возможности для тонкой настройки устройства под свои задачи.

Ваша оценка отправлена, спасибо. Сообщите нам, пожалуйста, как можно сделать ответ вам еще более полезным.

Я не смог найти информацию для решения моей проблемы
Я нашел информацию, но так и не смог решить свою проблему
Контент предоставляет неверную информацию
Контент устарел
Изображения не четкие
Шаги не ясны
Были технические трудности с сайтом, например битые ссылки
Ответ слишком длинный, чтобы читать
Другие предложения: :
Пожалуйста, не указывайте личную информацию в своем комментарии.
Hot Line Web Ticket None

Спасибо за то, что дали нам знать.

Пожалуйста, не указывайте личную информацию в своем комментарии.

Благодарим за ваше мнение.

Руководство по BIOS

October 6,2022

Перед использованием интерфейса BIOS мы рекомендуем скачать руководство пользователя по материнской плате и ознакомиться с введением в интерфейс BIOS.

Как найти Руководство пользователя

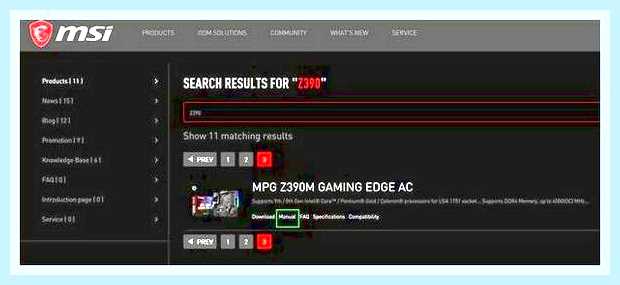

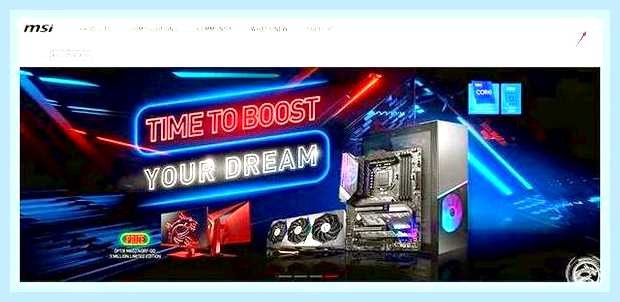

Введите название устройства в строке поиска на официальном сайте MSI.

Например, введите «MPG Z390M GAMING EDGE AC» и нажмите клавишу Enter.

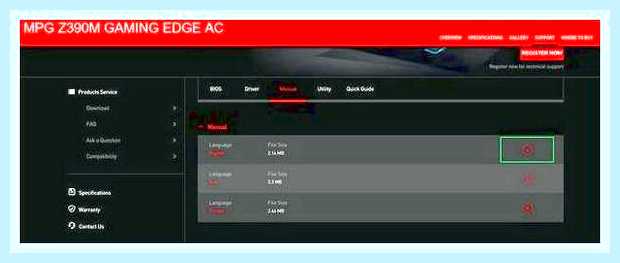

Щелкните по ссылке Manual («Руководство пользователя») под строкой с названием устройства.

Выберите файл на нужном языке и скачайте его, щелкнув по пиктограмме со стрелкой.

Как настроить биос на примере MSI

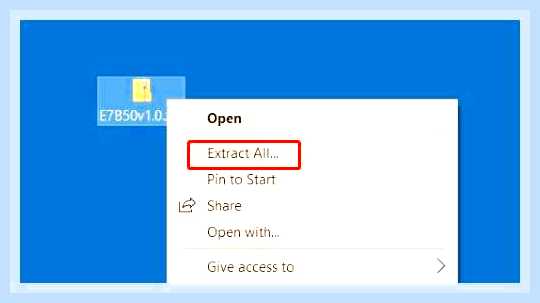

Щелкните правой кнопкой мыши по загруженному файлу и выберите пункт меню Extract All («Извлечь все»).

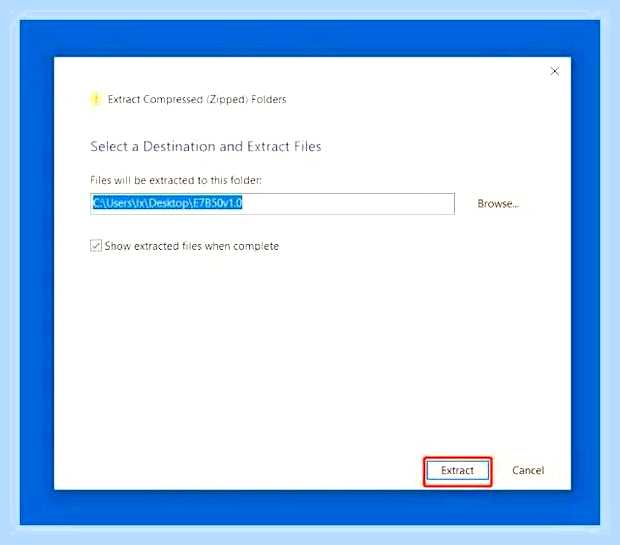

Щелкните по кнопке Extract («Извлечь»).

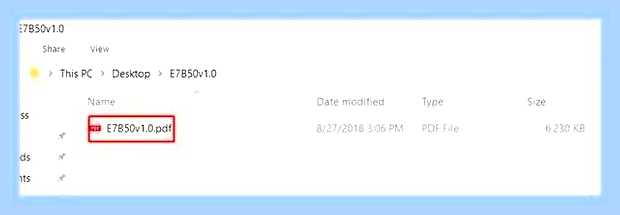

Откройте извлеченный из архива PDF-файл.

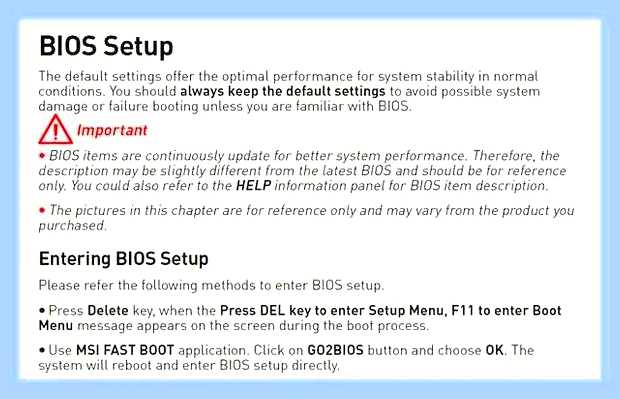

Найдите в файле раздел BIOS Setup («Настройки BIOS»).

Введение в интерфейс BIOS

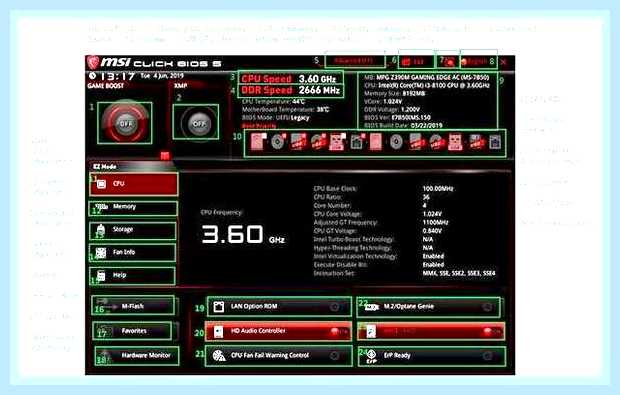

EZ MODE — Упрощенный режим

Advanced MODE — Расширенный режим

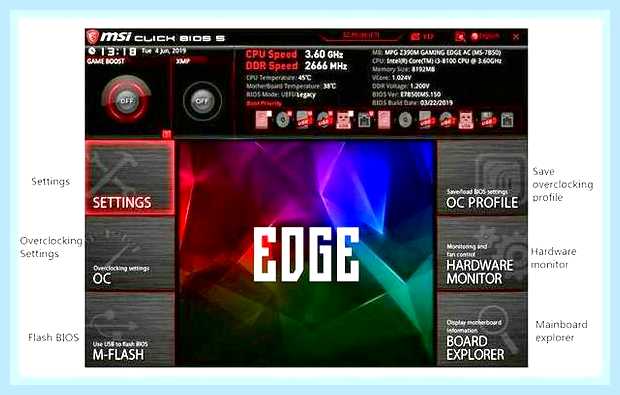

В расширенном режиме интерфейс BIOS разделен на шесть частей: Настройки, Разгон, M-FLASH, Разгонные профили, Аппаратный мониторинг и Обзор платы.

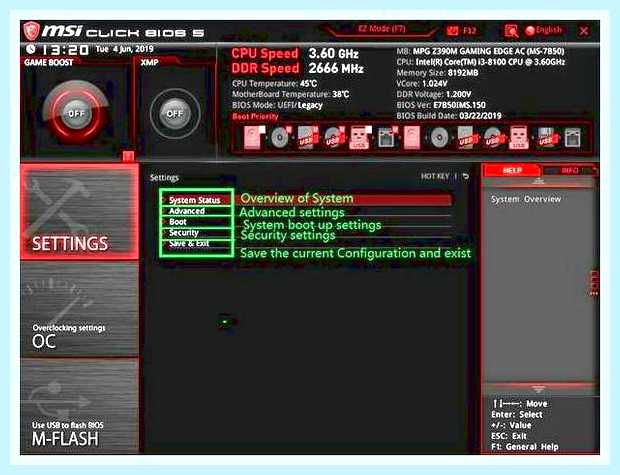

SETTINGS — Настройки

System Status: обзор состояния компьютерной системы

Advanced: расширенные настройки

Boot: настройки, связанные с загрузкой компьютера

Security: параметры безопасности

Save and Exit: сохранение настроек и выход из интерфейса BIOS

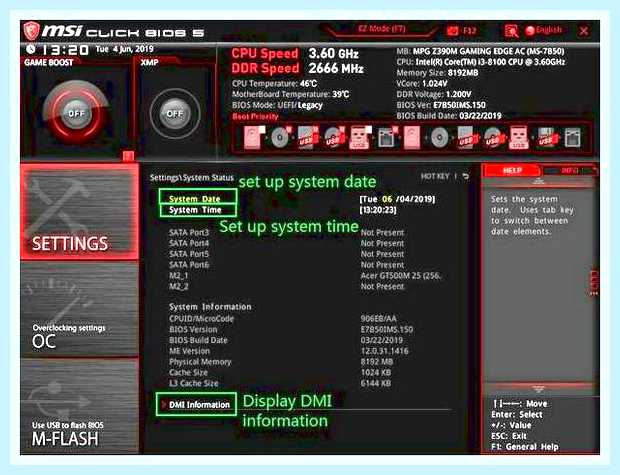

System Status — Статус системы

Настройка системных даты и времени, идентификация накопителей, сведения об интерфейсе DMI.

НАСТРОЙКА BIOS MSi B460M A PRO

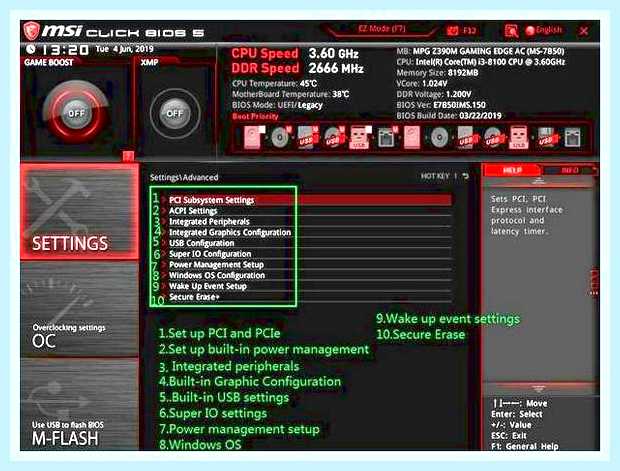

Advanced — Расширенные настройки

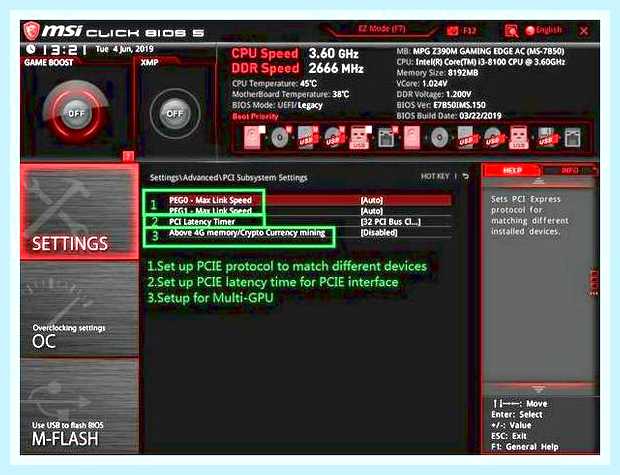

PCI Subsystem Settings («Настройки подсистемы PCI»)

Настройки протокола PCIe, латентности, многопроцессорной графической конфигурации.

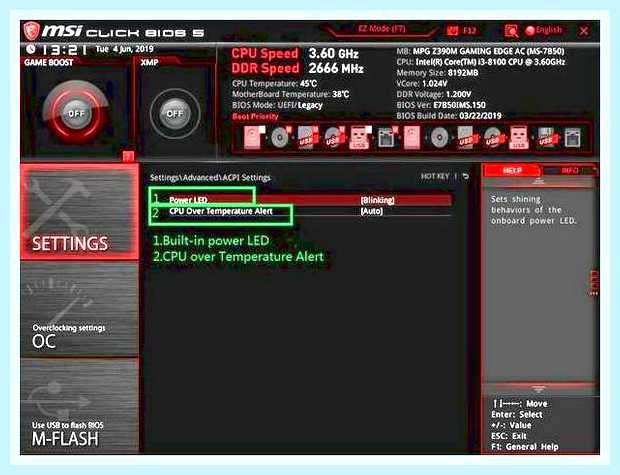

ACPI Settings («Настройки интерфейса ACPI»)

Настройка индикатора питания и извещений о высокой температуре процессора.

КАК НАСТРОИТЬ БИОС , на примере биоса от MSI на x470 чипсете.

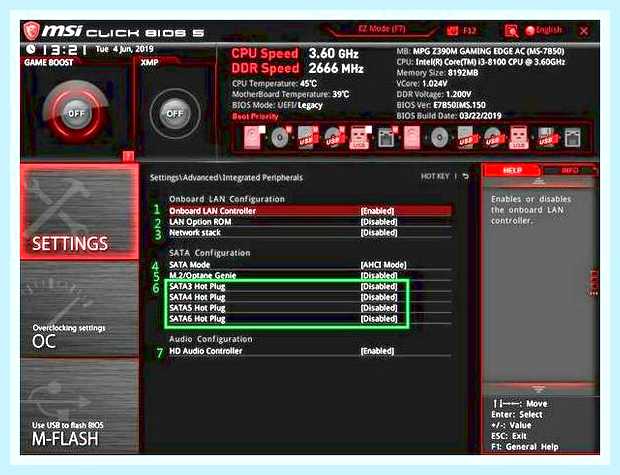

Integrated Peripherals («Встроенные компоненты»)

Настройки встроенных контроллеров (сеть, SATA, звук).

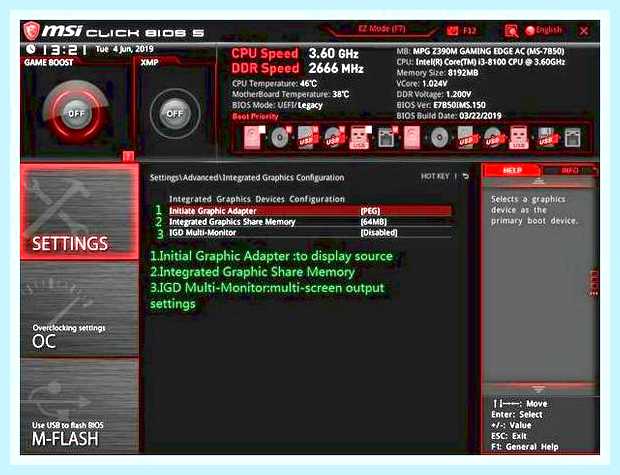

Integrated Graphics Configuration («Конфигурация встроенной графики»)

Настройки, связанные со встроенным графическим ядром.

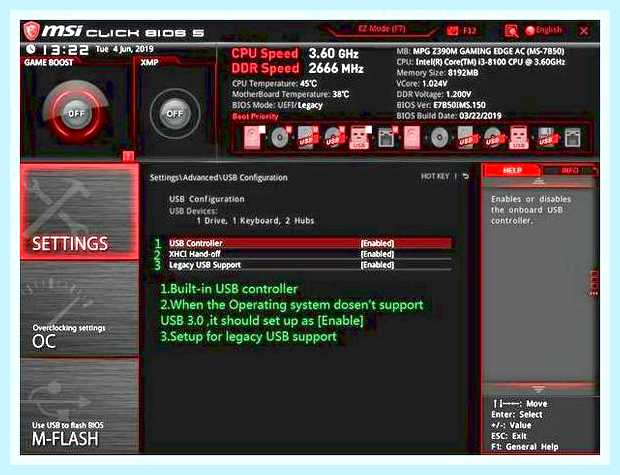

USB Configuration («Конфигурация шины USB»)

Настройки встроенного контроллера USB.

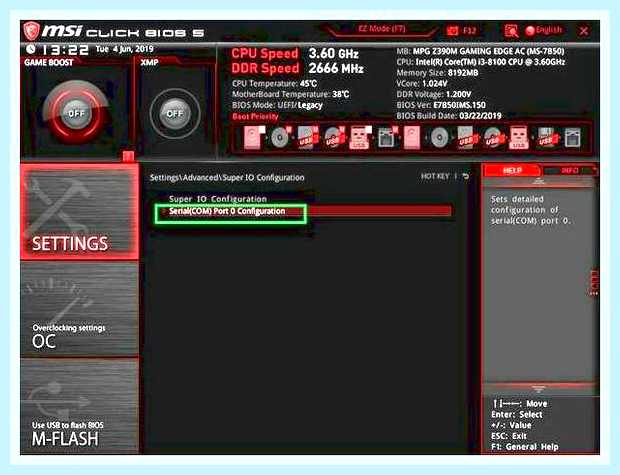

Super IO Configuration («Настройки контроллера ввода/вывода»)

Настройка параметров COM-порта.

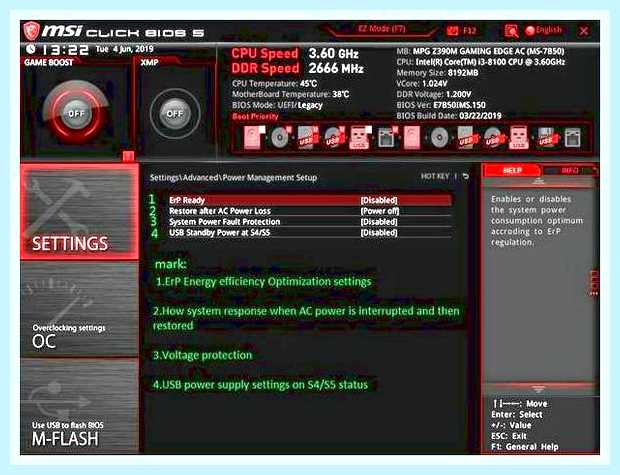

Power Management («Управление энергопотреблением»)

Настройки энергосбережения (ErP).

Реакция компьютера на временное отключение питания от сети.

Защита от перепадов напряжения.

Настройки питания USB в состояниях S4/S5.

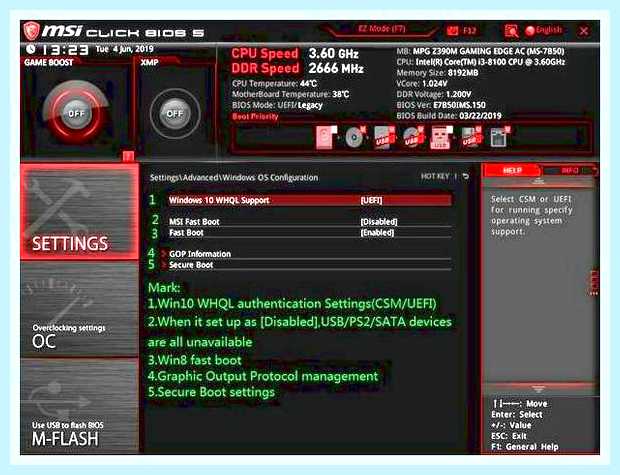

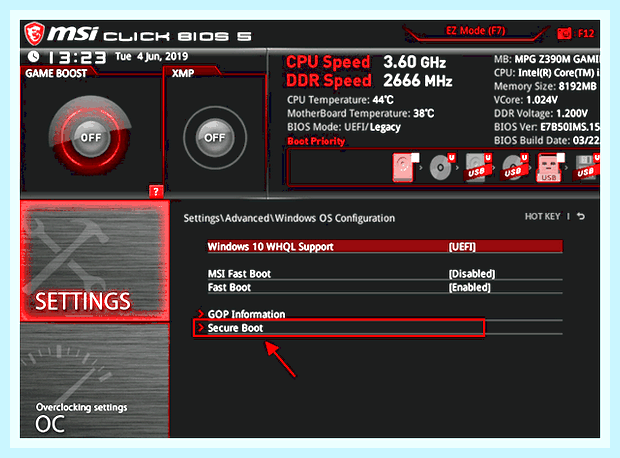

Windows OS Configuration («Конфигурация Windows»)

Настройки аутентификации Windows 10 (CSM/UEFI).

Функция ускоренной загрузки MSI.

Сведения о протоколе GOP.

Безопасная загрузка (Secure Boot).

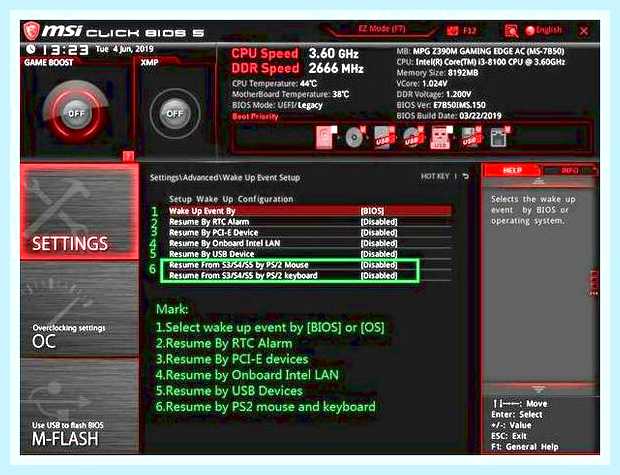

Wake Up Event Setup («Настройки выхода из спящего режима»)

Выход компьютера из спящего режима по сигналу от сети или периферийных устройств.

Secure Erase+

Функция Secure Erase применяется только для твердотельных накопителей, работающих в режиме AHCI.

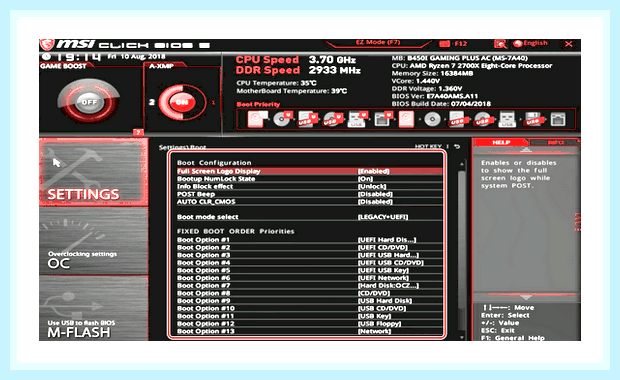

Boot («Загрузка»)

Настройка параметров загрузки компьютера. Указание порядка опроса загрузочных устройств:

Enable boot configuration settings

Enable boot mode settings

Boot order priorities

Hard drive priorities

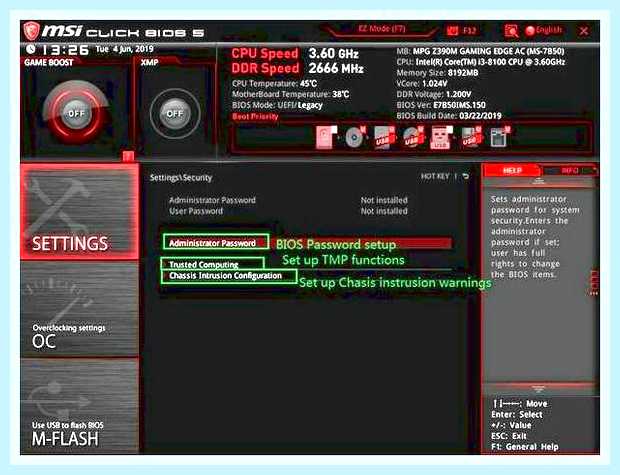

Security («Безопасность»)

Пароль для интерфейса BIOS, настройки TPM-модуля, извещение об открытии корпуса компьютера:

BIOS password settings

TPM module settings

Set chassis intrusion warning

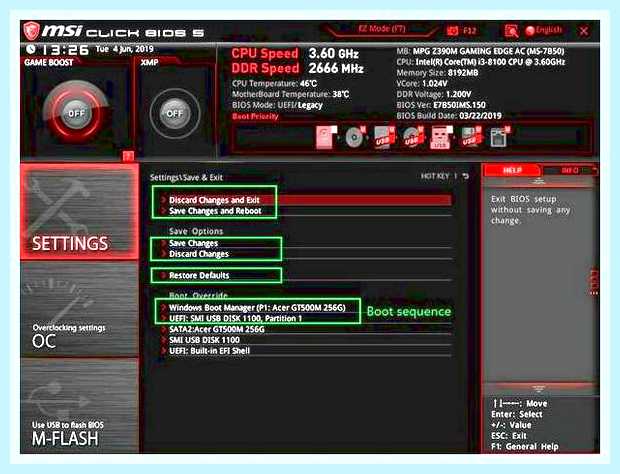

Save And Exit («Сохранить и выйти»)

Сохранение или отказ от внесенных в настройки BIOS изменений. Выход из интерфейса BIOS:

Save and cancel BIOS changes

Exit BIOS settings

Overclocking («Разгон»)

Разгон автоматически и вручную, Настройки напряжения питания, Расширенные параметры процессора:

CPU advanced parameter settings

CPU features ("Параметры процессора")

Число активных ядер, технология Hyper-Threading, виртуализация, мониторинг температуры, параметры энергосбережения и т.д.:

Number of Active processor cores

Intel Virtualization technology

power mode and other Settings

M-FLASH

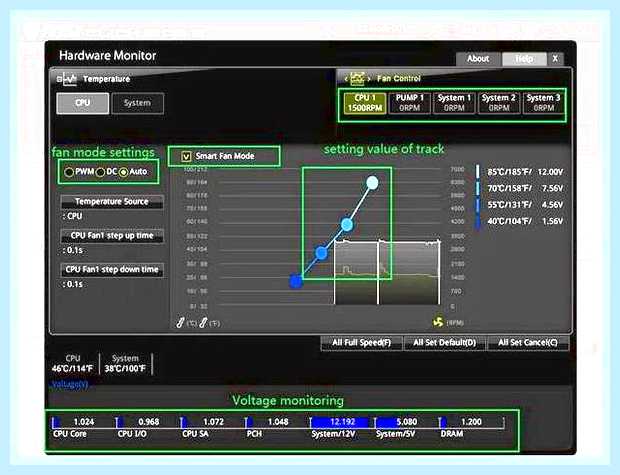

HARDWARE MONITOR

Информация о состоянии процессора и других системных компонентов.

BOARD EXPLORER

Обзор установленных периферийных устройств и компонентов.
