Можно ли воткнуть 8-pin в 4-pin?
Старая мать имеет 4-х пиновое подключение процессора, процессор к слову тоже старенький Q9450. Нужно было поменять блок питания, взял chieftec на 600 ват, но не досмотрел и на блоке 8-и пиновое подключение (не разборное)
Вопрос очевиден, смогу ли я воткнуть 8 пин одной половинкой в 4 пиновый разъём?
Или быть может лучше купить переходник?
- Вопрос задан более двух лет назад
- 6486 просмотров
4 комментария
Простой 4 комментария
Мега Синяк @mega-sinyak
(не разборное)
старые извращенцы резали на 2, чтобы воткнуть, но СТРОГО не советую (это было на свой страх и риск, интересно же), старое железо может быть и терпело
переходник поищи, НИЧЕГО НЕ ТРОГАЙ
ApachEsH @ApachEsH Автор вопроса
Мега Синяк, а резать то зачем? Там же вроде нормально подходит, если только на самой материнки ничего не мешает
Мега Синяк @mega-sinyak
ApachEsH, нормально он войдёт на нормальной плате метр на метр, но я бы всё-равно не советовал на современных испытывать
А где вы такой нашли ?
Материнки с доп питанием процессора 4pin до сих пор выходят в большом количестве.
PS Я вот таких блоков питания не встречал.
Решения вопроса 2
Не забывайте кликать кнопку "Отметить решением"!

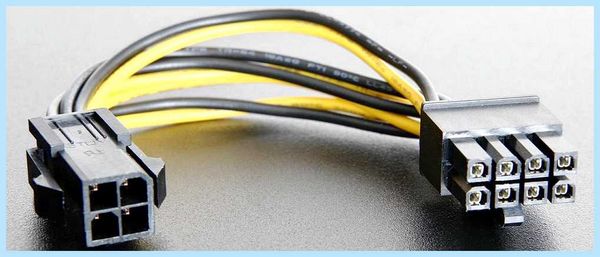

Переходник 8->4 решит вашу проблему. Но можно и без него, поскольку эти разъёмы питания являются разборными:

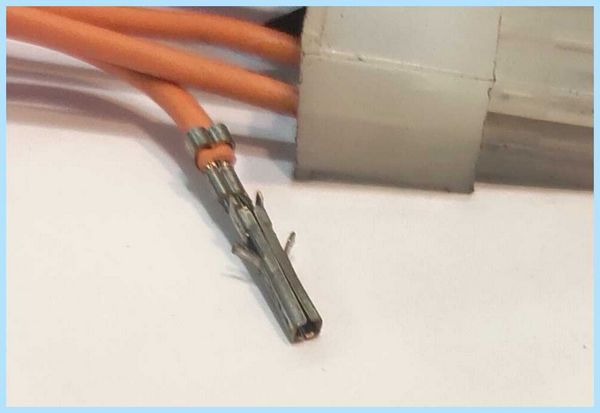

Отогнутые лапки на контакте — это стопоры, благодаря которым контакт держится в корпусе. Если их прижать любым подходящим плоским инструментом (например, сточенной отвёрткой), то контакт легко вытаскивается. После вытаскивания надо восстановить отгиб лапок, как показано на моём фото. Затем надо раздобыть корпус 4-пинового разъёма от старого БП, тем же способом освободить его от прежних контактов и (внимание!) в том же порядке цветов проводов вставить вместо них контакты, только что извлечённые из 8-пинового. Оставшиеся незадействанными 4 контакта по отдельности обмотать изолентой или отрезать.
Ответ написан более двух лет назад
Комментировать
Нравится 3 Комментировать
у админа три руки

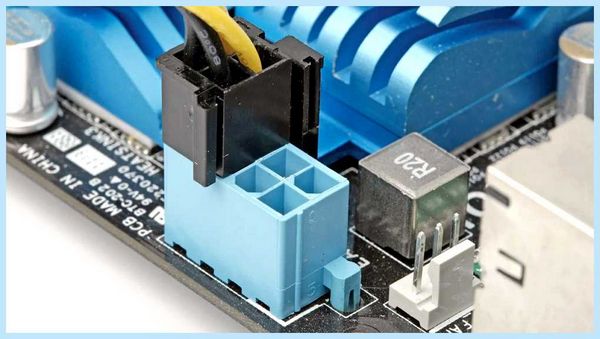

8 пин одной половинкой в 4 пиновый разъём
Много раз так делал на разных материнках, проблемы в этом нет. Почти всегда на материнке достаточно свободного места вокруг разъёма.
Кстати, я делал так, даже когда разъём разборный, просто чтобы не тратить время на размышления "куда спрятать\привязать лишнюю часть".
Не советую применять любые переходники в случаях когда можно обойтись без них. Переходник добавляет вероятность плохого контакта (не сильно, но добавляет), так что надёжнее без него.
Ответ написан более двух лет назад
Комментировать
Нравится 1 Комментировать
Ответы на вопрос 1
Переходник не надо, они обычно все говняные и под нагрузкой любят плавиться.
Достаточно просто воткнуть в имеющийся разъём.
Если вдруг рядом нет места то самое простое — отрезать канцелярским ножом ненужную половину разъёма.
Способ сложнее — купить переходник 8-4, взять от него только колодку 4 пиновую.
Выкинуть из неё контакты и поставить туда контакты из 8 пинового разъёма.
Ответ написан более двух лет назад
Нравится 1 1 комментарий
ApachEsH @ApachEsH Автор вопроса
Спасибо за совет, на мат. плате ничего не мешает, воткнул одной половинкой. Пока все хорошо)
Ваш ответ на вопрос
Войдите, чтобы написать ответ
Почему компьютер выключается при подключении в него любых проводов?
- 1 подписчик
- 56 минут назад
- 33 просмотра
Для чего нужны кабели CPU1-P4 и CPU2-P8 идущие от блока питания?
Собираю первый ПК. Материнская плата Gigabyte Z490 AORUS ELITE AC. Процессор Intel Core i7 10700.

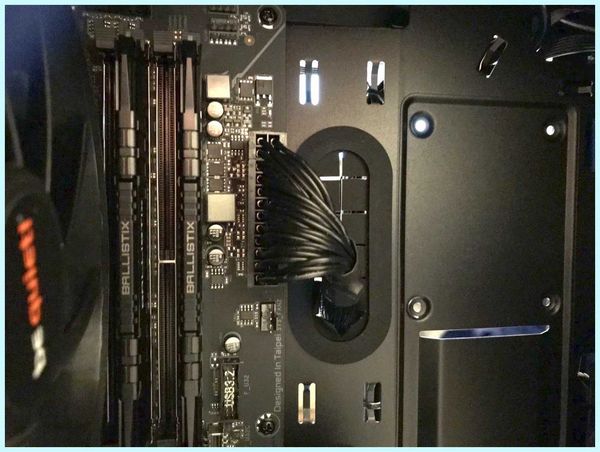

На втором фото я подключил питание к материнской плате, но нашел какие-то кабели и порты с которыми не могу разобраться. Подскажите пожалуйста как правильно сделать.

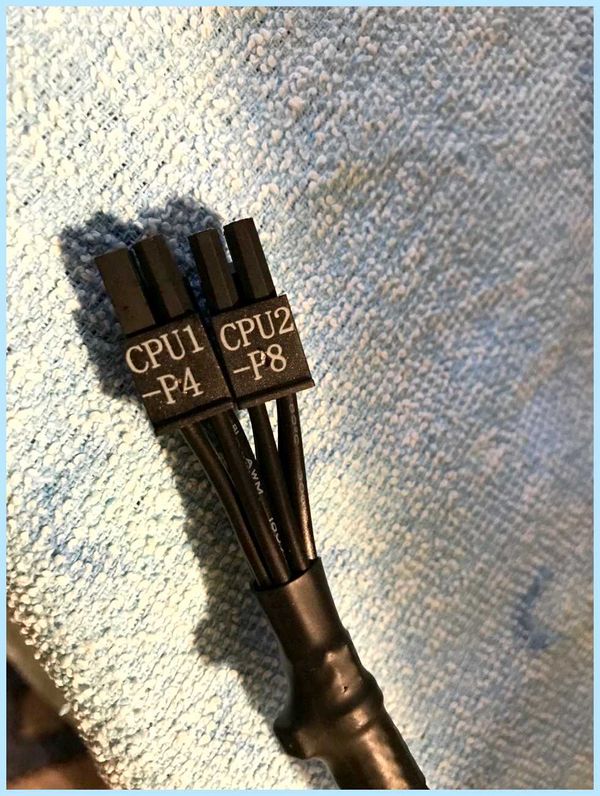

Вопрос 1 (Фото 1). От блока питания идет два кабеля CPU1-P4 и CPU2-P8. Куда и вставлять и нужны ли они вообще?

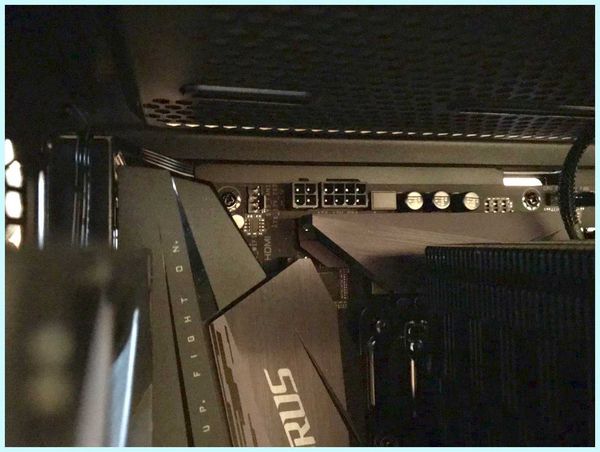

Вопрос 2 (Фото 3). Так же есть разъемы на самой материнской плате: ATX_12v_2x2 и ATX_12v_2x4. Для чего они нужны? Мне казалось туда нужно вставлять кабели CPU1-P4 и CPU2-P8?
+8-pin питание процессора своими руками (8-pin CPU power DIY)
- Вопрос задан более двух лет назад
- 9158 просмотров
Комментировать
Решения вопроса 0
Ответы на вопрос 3
ScriptKiddo @ScriptKiddo
Вопрос 1 (Фото 1). От блока питания идет два кабеля CPU1-P4 и CPU2-P8. Куда и вставлять и нужны ли они вообще?
Это две части 8 pin разъема на фото 3. Они соединяются вместе и вставляются в МП
Безопасное питание процессора 4Pin 8Pin 8+4Pin
Вопрос 2 (Фото 3). Так же есть разъемы на самой материнской плате: ATX_12v_2x2 и ATX_12v_2x4. Для чего они нужны? Мне казалось туда нужно вставлять кабели CPU1-P4 и CPU2-P8?

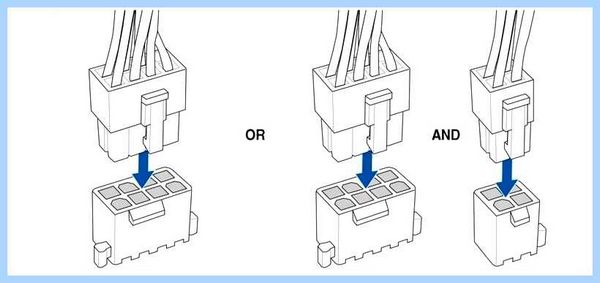

Кабель на фото 1 соединяется вместе и вставляется в 8pin разъем на фото 3. Блок питания может иметь еще один 8 pin кабель, как на фото 1. Половинка от такого кабеля вставляется в разъем слева от 8 pin.
Если компьютер с одним 8pin кабелем не запустится и в блоке питания нет подходящего кабеля — придется искать переходники, что нежелательно, или менять БП
У I7 10700 TDP — 65W, так что скорее всего, все будет работать и от одного 8 PIN разъема.
Ответ написан более двух лет назад
Нравится 2 6 комментариев
rivrkat @rivrkat Автор вопроса
Не совсем понимаю кое-что.
Не подходят сами разъемы (квадратные и со срезами). В инструкции одни формы, а от блока питания другие. Что это значит? Нужен другой блок? Или можно со срезами вставлять в квадратные?
Правильно понимаю что нужно объединить CPU1-P4 и CPU2-P8 вместе и вставить в блок что справа, а не один из них в блок с 4 разъемами, а другой где 8? Вообще не понимаю. Мне начинает казать что не подходит блок питания.
Для чего нужен разъём EATX12V на материнской плате

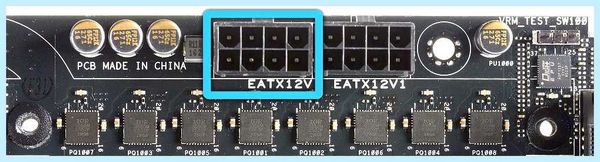

Если рассмотреть внимательно материнскую плату ПК, то можно обнаружить там разъём с четырьмя-восемью ячейками-коннектами и подписью «EATX12V». Не все пока знают о его существовании, поскольку он появился сравнительно недавно. Давайте выясним, что и как к нему подключать.
Что за разъём EATX12V на материнской плате
Системная плата не случайно испещрена так называемыми пинами – выемками для подключения кабелей питания. На неё отдельно подаётся ток, так как работоспособность напрямую зависит от количества полученной энергии. А поскольку в последнее время компьютеры становятся мощнее, питания требуется больше и больше, следовательно, увеличивается и число пинов.
Чтобы понять, откуда взялся EATX12V и что это за разъём на материнской плате, нужно немножко уйти в историю:
- В начале 2000-х годов системной плате хватало единственного двадцатипинового гнезда, куда подключался прямоугольный пластиковый штекер с ограничителем, закрепляющим его на месте.
- Спустя пять лет появились более ёмкие процессоры, и на плату вынесли ещё один разъём дополнительного питания, состоящий из четырех ячеек. Имелось два варианта штекера: общий, захватывавший сразу два разъёма, и отдельные по двадцать и четыре. Они были рассчитаны на машины, которым требуется не более 150 W.
- Как только на рынок вышли ПК, потребляющие больше 150 W электричества, возросла нагрузка на четырёхпиновое гнездо. Нередко это приводило к возгоранию или расплавлению кабеля. Тогда и был найден выход в виде восьмипинового разъёма EATX12V.
Если вы купили достаточно мощный и современный компьютер, то обязательно увидите именно такое гнездо. Но обратите внимание, что встречаются и четырёхъячеечные разъёмы EATX12V для ПК средней производительности.
Назначение EATX12V и его виды
EATX12V призван подавать на плату дополнительные 12 вольт тока. Этот разъём нельзя оставлять без подключения, иначе компьютер просто не запустится. Бывают следующие виды:

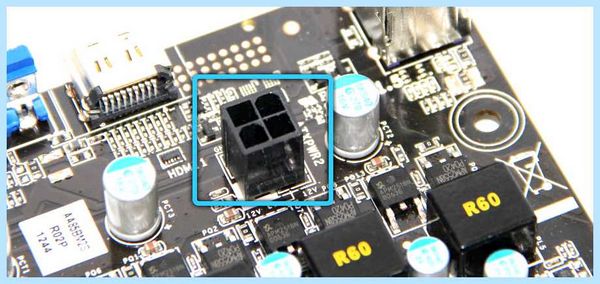

- четырёхъячеечный – для системников средней и малой мощности;
- восьмиячеечный – для энергоёмких ПК.

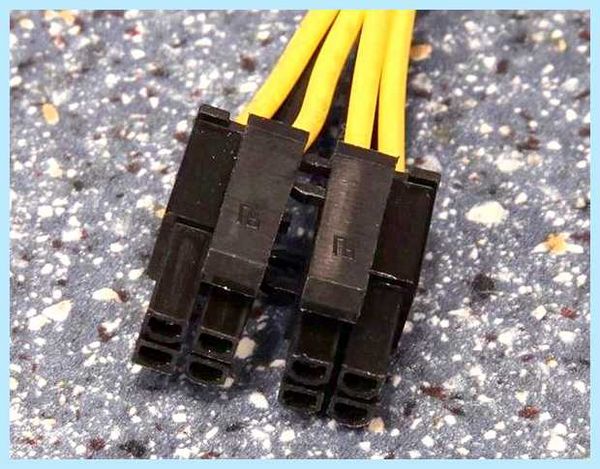

Во втором случае кабель может быть цельным или двойным: по четыре штекера на разветвлении шнура. В принципе, между ними нет существенной разницы.
Обязательно ли подключать все 8-пин
Очень часто именно этот вопрос беспокоит людей, поскольку, открывая системный блок, они обнаруживают, что половина разъёмов EATX12V закрыта заглушкой и не подключена. Если ПК собирал специалист, а не вы сами, то можете оставить всё как есть: скорее всего, питания и так достаточно. Но в случае разгона процессора, замены комплектующих (например, видеокарты) на более мощные стоит задействовать в цепи подачи энергии и вторую половину гнезда.
Иногда возникает и другая проблема: блок питания рассчитан на четыре штекера, а плата – на восемь. В таком случае нужно проявить осторожность и соотнести фактическое потребление с возможностями БП. Посмотрите маркировку платы и найдите её характеристики на официальном сайте производителя. Если вы не понимаете, способен ли блок поддержать её работу, напишите в службу поддержки или спросите у специалиста из сервисного центра.

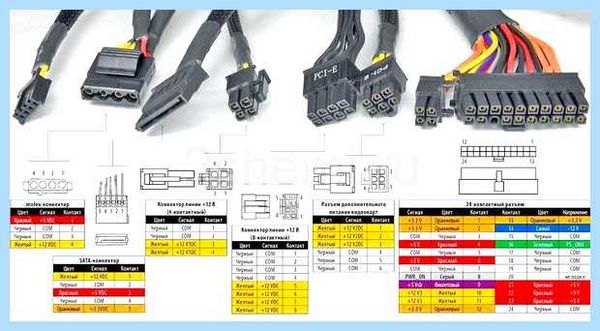

Распиновка питания процессора
В случае критического несоответствия придётся купить другой БП – к сожалению, когда вы приобретаете ПК целиком, некоторые комплектующие могут заменить более дешёвыми и совершенно не подходящими.
Не стоит также пользоваться переходниками, соединяя плату с БП. Новое звено в электрической цепи добавит несколько Ом к уже существующему сопротивлению и уменьшит силу тока.
Теперь, когда вы знаете о существовании EATX12V, посмотрите, есть ли он в вашем компьютере, и напишите в комментариях, сложно ли было его подключить.
