Все современные материнские платы поддерживают многоканальный режим работы оперативной памяти. Для большинства это двухканальный режим, при котором выгрузка и загрузка данных происходит практически в два раза быстрее. Для активации этого режима нужны минимум два модуля оперативной памяти, правильно установленные в материнскую плату.
Артём Саннников

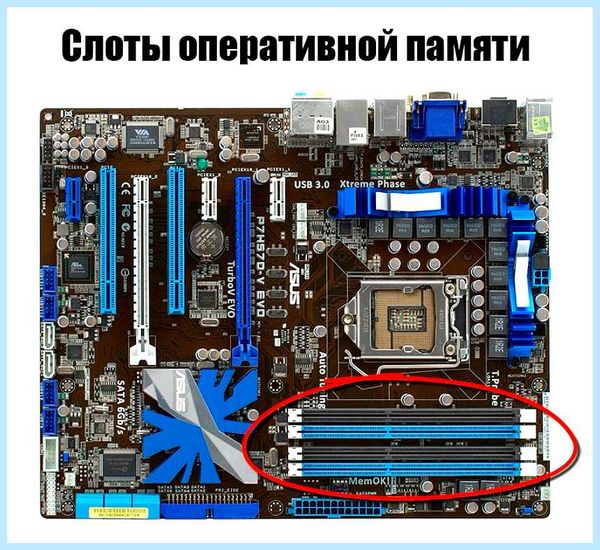

Слоты оперативной памяти — отвечают за то, какую память и какой объем памяти можно установить на материнскую плату.
Количество слотов памяти может быть разным. На простых платах обычно установлено 2 слота, на средних 4 слота и на мощных 6 и более слотов.
Вид разъема для установки оперативной памяти

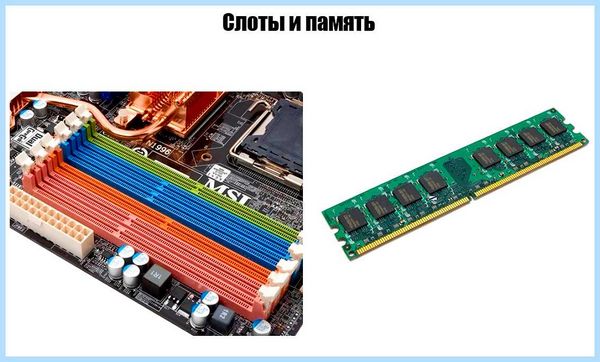

Разъем для установки памяти представляет собой, набор контактов, по краям расположены защелки для фиксации памяти в разъеме, а так же есть специальный выступ для правильной установки памяти.
Память представляет собой небольшую плату, на которой расположены микросхемы, контакты и есть специальный вырез для совмещения с выступом на разъеме. Для правильной установки памяти.
Тип слотов, определяют тип памяти, которые можно в них установить.
Типы оперативной памяти
- DDR3 (PC3)
- DDR2 (PC2)
- DDR (PC)
- SDRAM DIMM
Память разных типов, друг с другом не совместима. Это значит, что вы не можете использовать память DDR3 в слоте для памяти DDR2.
Существуют некоторые модели материнских плат, в которых присутствуют одновременно слоты для памяти разного типа.
Но одновременно устанавливать память разных типов нельзя! Надо устанавливать память, одну или другую! Такие материнские платы обычно используются для плавной модернизации компьютера.
Многоканальный режим работы памяти
Современная память компьютера спроектирована таким образом, что максимальная производительность памяти достигается при одновременной работе нескольких модулей. В настоящий момент в настольных компьютерах используется двухканальный и трехканальный режим работы памяти.
Двухканальный режим — это когда в материнской плате используется число модулей памяти кратное 2 , т.е 2,4 или 6 модулей.
Оперативная память: что лучше 1×16, 2×8 или 4x4GB?
Трехканальный режим — это когда в материнской плате используется число модулей памяти кратное 3 , т.е 3 или 6 модулей.
Например: 2 модуля по 2 Гб, будут работать быстрее, чем один на 4 Гб.
Записи по теме
- Принцип работы Robots.txt
- Путаница в терминах «Ждущий режим» и «Спящий режим»
- Чем отличается Сон от Гибернации?
- Как найти приложение, которое не дает Windows уйти в спящий режим
- Видеокарта
- Оперативная память (ОЗУ)
- Процессор
- Форм фактор

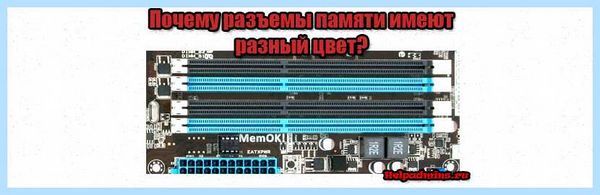

В чем отличие слотов ОЗУ разного цвета?
На некоторых материнских платах разъемы оперативной памяти имеют разную расцветку. Некоторые пользователи не понимают что это означает и как в таком случае устанавливать модули ОЗУ для их максимально эффективной работы. Именно об этом мы и поговорим в данной статье.
Многоканальность памяти
Все современные материнские платы поддерживают многоканальный режим работы оперативной памяти. Для большинства это двухканальный режим, при котором выгрузка и загрузка данных происходит практически в два раза быстрее. Для активации этого режима нужны минимум два модуля оперативной памяти, правильно установленные в материнскую плату.
Два слота под оперативную память материнской плате достаточно
Именно для правильного определения места установки некоторые производители помечают разъемы разным цветом.
Разноцветность исполнения слотов памяти
К сожалению не существует универсального правила, которому бы следовали все производители материнских плат при выборе расцветки слотов ОЗУ. У одних разные каналы памяти помечаются разными цветами, у других – одним цветом. Сейчас, кстати, все чаще можно увидеть одноцветное исполнение слотов памяти на материнских платах.
По этой причине мы советуем всегда смотреть документацию своей мат. платы для правильного определения мест установки памяти. Расцветка слотов этого не гарантирует!

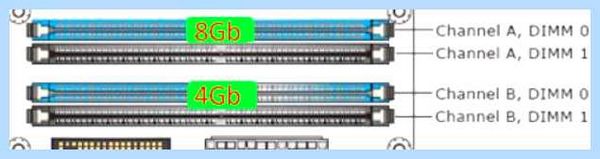

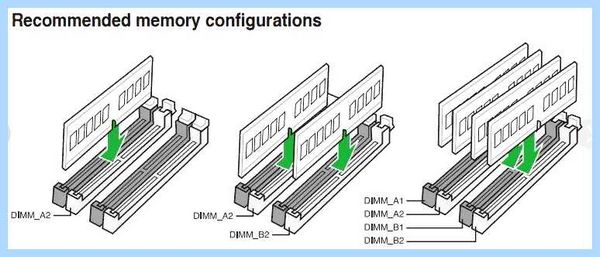

Описание правильной установки памяти в документации к мат. плате
У нас уже была статья, в которой мы рассказывали как правильно ставить оперативную память для максимальной эффективности ее работы.
Вывод
Изначально разноцветное исполнение слотов для “оперативки” было создано для определения правильной установки нескольких модулей оперативной памяти. Но со временем из-за несогласованности производителей мат. плат это правило работать перестало и единственным правильным вариантом осталось изучение документации для каждой конкретной платы.
Лучшая благодарность автору — репост к себе на страничку:
Взаимозаменяемость памяти DDR3 и DDR2
Для многих не секрет, что одним из важнейших критериев оперативной памяти, определяющих ее применяемость является тип. На сегодняшний день можно выделить 4 основных типа оперативной памяти: DDR, DDR2, DDR3, DDR4.
Довольно часто у не очень опытных пользователей возникает вопрос: А можно ли поставить память DDR2 в материнскую плату со слотом для DDR3 или наоборот? Ведь у многих остаются модули памяти DDR2 от старых компьютеров. И чтобы они просто так не пропадали возникает желание воткнуть их в свой ПК.
Забегая вперед сразу отметим, что к сожалению, это невозможно. Почему? Читаем ниже.
Блокировка установки разных типов ОЗУ на физическом уровне
Все дело в том, что инженеры заранее предусмотрели так называемую “защиту от дурака”. На каждом типе памяти предусмотрен специальный ключ, который выглядит как прорезь на контактной дорожке.

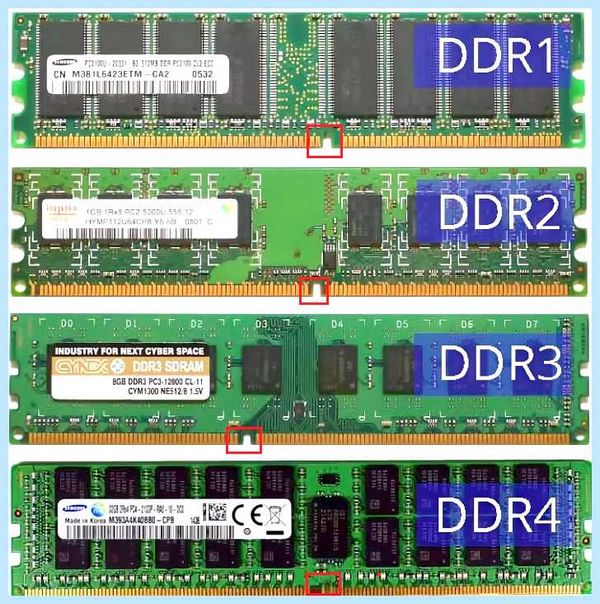

Расположение ключа на модуле ОЗУ в зависимости от типа
Благодаря этому ключу планку памяти можно установить в слот на материнской плате только в определенном положении.

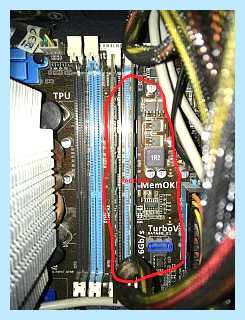

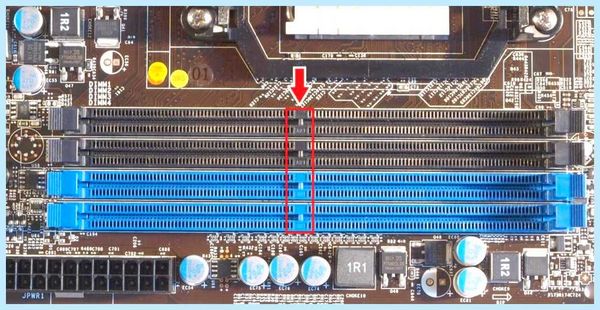

Ключ в слоте оперативной памяти на материнской плате
А если у вас материнская плата с разъемами под память DDR3, то при попытке установить в нее модуль ОЗУ типа DDR2 ключи в слоте и на планке памяти не совпадут.
Это касается всех типов оперативки. Невозможно физически вставить DDR2 в DDR3, DDR3 в слот DDR4 и т.д. Все дело в ключах (специальном разрезе).
Стоит отметить, что в самый разгар популярности сокетов AM2+ и AM3 были материнские платы, на которых находились слоты под память DDR2 и DDR3 одновременно: 2 слота одного типа и 2 – другого.

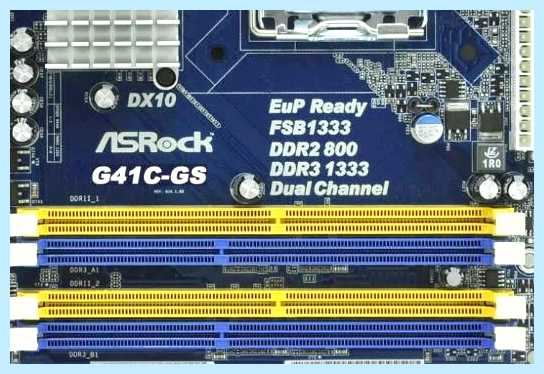

Пример материнской платы с разъемами под ОЗУ разных типов
Так вот даже в этом случае невозможно использовать два типа памяти одновременно. Можно ставить только 2 модуля DDR2 или модули типа DDR3. Вместе они не работают!
