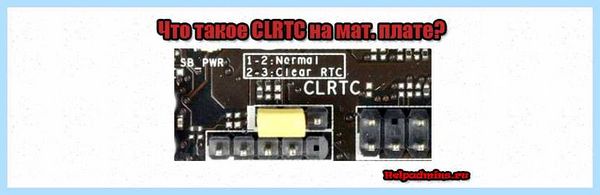

Для чего нужен разъем clrtc на материнской плате?
На самом деле CLRTC может быть не только на платах от Asus. У других производителей материнских плат данный разъем также есть, просто обозначен он может быть несколько иначе. Например Clear CMOS, Clear RTC, CRTC, CL_CMOS, CL_RTC, JBAT1 или CCMOS.
А на некоторых более дорогих платах вместо разъема сброса BIOS присутствует копка.
Назначение разъема

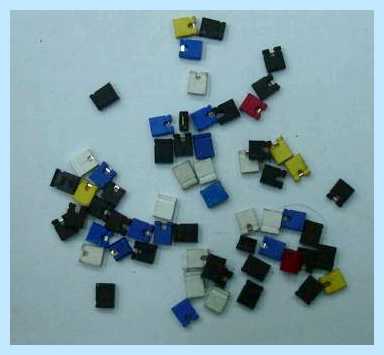

Гораздо чаще этот разъем называют джампером или перемычкой. Служит он для сброса настроек BIOS. Необходимость в этом может появиться при возникновении проблем с включением компьютера или при неудачном разгоне процессора/оперативной памяти.
Сброс BIOS также можно выполнить извлечением батарейки на пару минут из материнской платы.

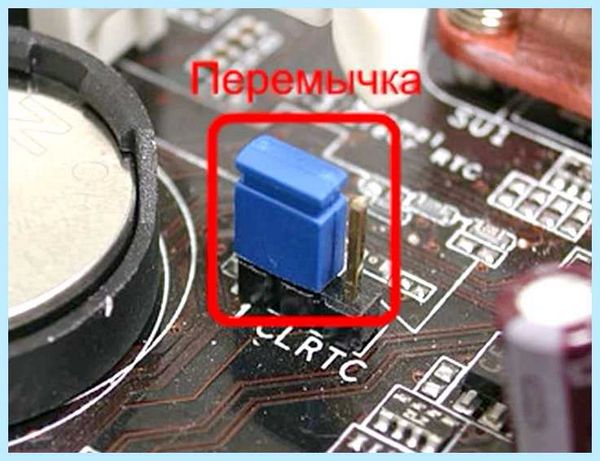

CLRTC может быть выполнен в двух вариантах: 2-ух контактный и 3-ех контактный.

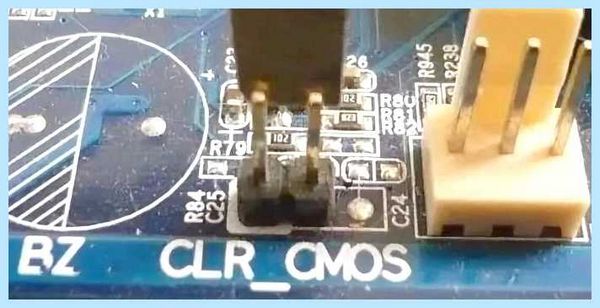

CLRTC на 2 контакта
Если у вас он 2-ух контактный, то чтобы сбросить BIOS с его помощью достаточно отверткой или любым другим металлическим предметом коснуться обеих контактов на протяжении 5-10 секунд. При этом кабель питания должен быть отключен от системного блока.
CLRTC на 3 контакта
Если же на вашей мат. плате CLRTC выполнен в виде 3-ех контактов, то скорее всего на первых двух будет установлена перемычка. Чтобы сбросить BIOS до заводских параметров нужно в выключенном состоянии и отключенном кабеле питания переставить перемычку на 2-ой и 3-ий контакты и оставить ее в таком положении на протяжении тех же 5-10 секунд. Затем возвращаем перемычку на контакты 1-2 и включаем системный блок. BIOS при этом уже будет сброшен до заводских параметров.
Вывод
CLRTC на материнской плате служит для сброса настроек BIOS до заводских показателей. Делать это нужно при проблемах с включением компьютера или после внесения изменений в параметры BIOS, которые повлекли проблемы в работе компьютера.
👉 CLR_CMOS / ПРАВИЛЬНЫЙ СБРОС НАСТРОЕК BIOS | RESETTING THE BIOS SETTINGS
Лучшая благодарность автору — репост к себе на страничку:

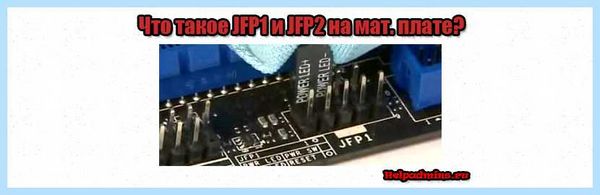

Назначение и распиновка разъема jfp1 на мат. плате
Данное обозначение разъема можно встретить на материнских платах MSI. Этот разъем предназначен для подключения кнопок и индикаторов передней панели системного блока. Это кнопки включения и перезагрузки, а также индикаторы включения компьютера и активности жесткого диска.
У других производителей материнских плат, например Asus, этот разъем подписан как f_panel или front_panel.
Распиновка jfp1

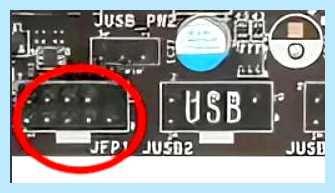

Контакты jfp1 могут быть подписанными и не подписанными.
неподписанные контакты разъема jfp1

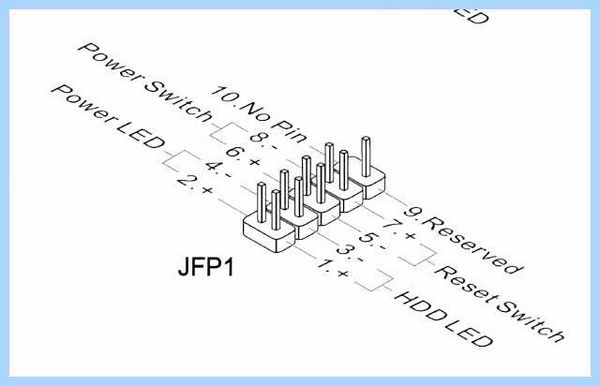

Для второго случая приводим схему распиновки, благодаря которой вы сможете правильно подключить фишки power_led, HDD_led, power_sw и reset_sw, идущие от передней панели системного блока.
Где находится перемычка сброса БИОС на материнской плате
jfp2 на материнской плате
Обычно недалеко от jfp1 находится разъем jfp2. Он может быть 4-ех контактным и 7-ми контактным.

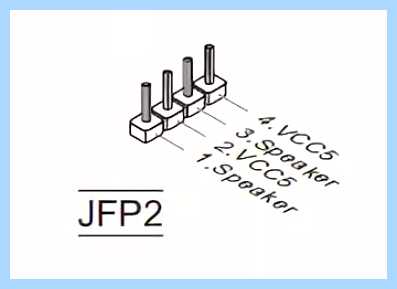

Вот распиновка 4-ех контактного jfp2:
Распиновка 4-ех контактного jfp2, к которому подключается только спикер
Он нужен для подключения системного спикера, по сигналам которого можно определить состояние компьютера.

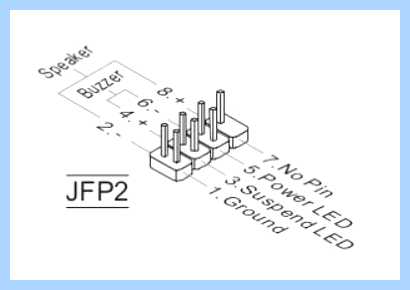

А это распиновка 7-ми контактного jfp2:
Распиновка 7-ми контактного jfp2, к которому подключается спикер и 3 контактный power_led
Три дополнительных пина на нем используются для подключения фишки power_led, если на корпусе она выполнена в виде 3-ех контактного разъема.

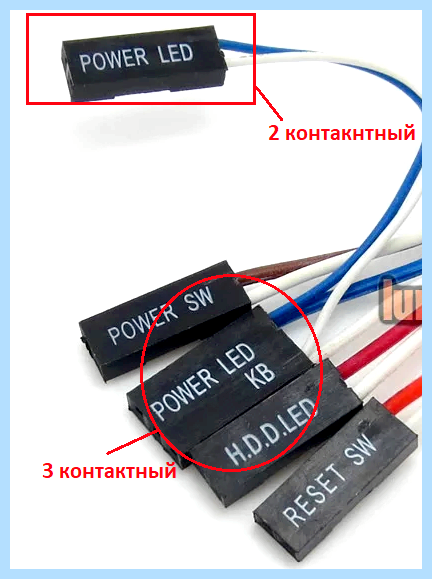

2 фишки power led. одна 2, вторая 3-ех контактная. Подключать нужно одну из них
Напомним, что на jfp1 под power_led отведено 2 контакта.
Лучшая благодарность автору — репост к себе на страничку:

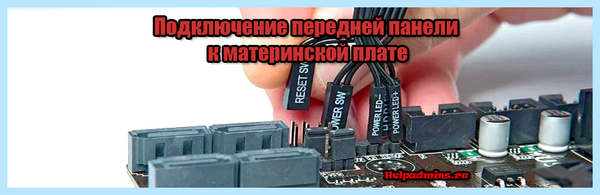

Подключение передней панели к материнской плате
Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.
Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.
Шаг 1 – находим шлейфы, идущие от передней панели к мат. плате
Это те самые шлейфы, которые мы будем подключать к соответствующим разъемам материнской платы. Особенность этих самых шлейфов, по которым их можно найти среди других проводов в корпусе системного блока это надписи на концах их разъемов:
- Power SW (PWRBTN) – Кнопка включения компьютера;
- Reset SW (Reset) – Кнопка перезагрузки;
- HDD LED (IDE LED)(HDLED) – индикатор активности жесткого диска;
- Power LED (PLED) – Индикатор включения компьютера;
- USB1..USBn – Порты USB на передней панели;
- Speaker(SPK) – Системный спикер (динамик);
- AUDIO (Mic, SPK L, SPK R, GND)(AAFP) – Выходы наушников и микрофона на переднюю панель.

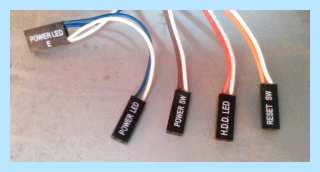

Разъемы передней панели системного блока
Для тех, у кого Power LED состоит из 2-ух фишек на 2 и 3 контакта (как на рисунке выше) обоснование следующее: на некоторых материнских платах разъем подключения POWER LED (индикатор включения компьютера) выполнен на 3-ех контактах (средний не используется), а на некоторых на 2-ух. Поэтому в вашем случае нужно использовать либо одну фишку Power Led, либо другую.
Шаг 2 – находим контакты на материнской плате для подключения передней панели
Стоит отметить, что подключение кнопок включения, перезагрузки, индикатора работы жесткого диска и индикатора включения компьютера, а также спикера (F_Panel) это одна группа разъемов (1 на рисунке ниже), подключение передних USB (USB) – другая группа (2 на рисунке ниже) и разъемы наушников с микрофоном (AAFP) – третья (3 на рисунке ниже).
На материнской плате они расположены примерно вот так:

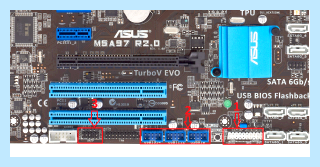

Расположение разъемов на материнской плате для подключения передней панели системного блока
Шаг 3 – Подключаем фишки разъемов передней панели к соответствующим разъемам материнской платы
Далее возможны 2 варианта развития ситуации.
Вариант первый
На вашей материнской плате все контакты подписаны и вы просто одеваете фишки на контакты соблюдая соответствующие названия и полярность. Полярность важна для HDD LED (IDE LED) и Power LED. На плате плюсовой контакт подписан как “+”, а на фишке плюсовой контакт это цветной провод (отличный от белого и черного). Либо же если все провода от передней панели черного цвета, то на них “+” тоже будет подписан.

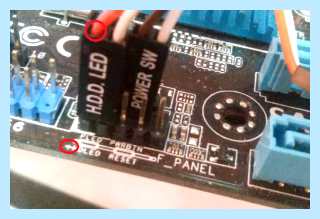

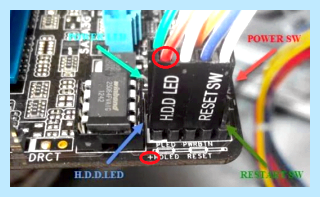

Полярность + и – при подключении PLED и HDLED
Даже если вы перепутаете полярность, то ничего страшного не произойдет. Просто на просто при включении не будет загораться кнопка включения и не будет моргать светодиод активности жесткого диска. В этом случае просто переверните не работающую фишку вверх ногами на контактах мат. платы, чтобы поменять полярность.
Вариант второй
Контакты на материнской плате не подписаны, как на фото ниже.

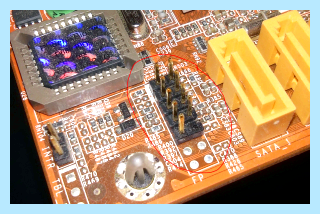

Контакты подключения передней панели на материнской плате без подписей
В этом случае вам нужно определить модель своей материнской платы, найти ее в интернете и посмотреть документацию по распиновке контактов кнопок, индикаторов, usb и звуковым выходам.

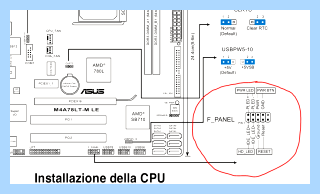

Инструкция со схемой подключения передней панели к материнской плате

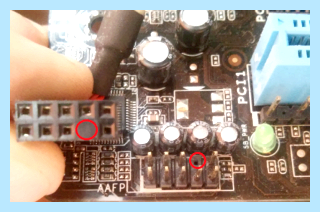

Подключение передних аудио выходов и микрофона
особенности соблюдения полярности при подключении передней папнели

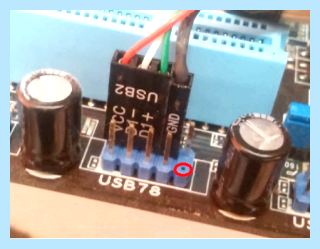

Подключение передних USB входов к материнской плате
