LCD монитор Belinea 17" гаснет подсветка через пару сек
Пропадает изображение / Нет подсветки на мониторе LG W2242S. ДЕШЕВЫЙ РЕМОНТ
у жк монитора после подачи сигнала тухнет подсветка
Пропадает изображение / гаснет подсветка. Монитор Samsung 940N. Ремонт инвертора
Гаснет подсветка экрана при загрузке виндовс

Похожие статьи

Я читал данные правила и до того, как запостить в конфу вопрос, я не нашел там пункта, который нарушил, укажите, плиз.
ЗЫ: Я это не глумлюсь, просто хочу понять, что я такого сделал неправильного? Оффтопика вроде не было явного, да и вообще рулесов никаких не нарушил.
ЗЗЫ: Я тут как пришёл, так и уйду, мне это не сильно надо, а вот модер такой всех юзверей (правильных!), разгонит.

LCD монитор Belinea 17" гаснет подсветка через пару сек

Нужен совет, может кто знает.
Есть плоский монитор 17-шка Belinea 10 17 15 (11 17 17), у которого следующая неисправность: при включении (кнопкой на морде или втыканием сетевого шнура), либо при подаче видеосигнала (втыканием сигнального кабеля в видеокарту), загорается лампа подсветки, появляется нормальная картинка, а спустя пару секунд лампа гаснет. На матрице при этом видно, что картинка есть, т.е. отключается только лампа подсветки, а в остальном монитор полностью рабочий. В чём может быть причина, где поковырять (конкретно), кто даёт сигнал на гашение лампы и/или по какой причине? Буду благодарен за любой совет кроме "отвезти в сервис" и "выбросить".
Прошу всех, кто может помочь, отписАть на

ЗЫ: Неисправность (возможно), возникла из-за механического повреждения, монитор, видимо, довольно сильно стукнули верхним правым углом.
ЗЗЫ: С паяльником и прочими транзисторами дружу, так что не стесняйтесь спецтерминологии.

Сообщения: 110
Сообщения: 1994
Заглянувший
Сообщения: 4
Сообщения: 1994
Заглянувший
Сообщения: 1
Сообщения: 118
Сообщения: 1994
Заглянувший
Сообщения: 4

Не могу понять, какое правило я нарушил, пожалуйста, если Вам не трудно, процитируйте соответствующий пункт.

За подсказку про ООС спасибо, но только (в частности), про это и был вопрос, где и какая она. Кстати, если быть точным, то наверное не ООС (вряд ли там регулировка яркости или еще чего предусмотрена), а просто аварийник какой-нибудь, типа ограничителя тока (выключения при превышении/снижения порога).
Вскрыл и осмотрел, спрашивал для того, чтобы узнать _где_ конкретно смотреть и что раскручивать, панели (ща скажу!), малоремонтабельны, защёлки ломать, липучки срывать и самокуски снимать лишний раз не хочется.
Так вот, лампы (две), целы, как я уже говорил, питание на них подаётся с двух с виду абсолютно симметричных преобразователей, т.е. они управляться должны вроде бы одним сигналом, с процессорной платы подаётся сигнал зажигания вроде бы нормальный (при нажатии кнопки питания примерно +3В).
Лампы зажигаются (обе!), примерно на 1 секунду, а потом гаснут вне зависимости есть видеосигнал или нет.
Вопрос тот же: есть ли какой-нибудь специальный сигнал гашения ламп или автоматический отключатель при каком-либо условии у этих схем питания ламп подсветки?

ЗЫ: Ну если и этот вопрос будет отнесён в разряд "теоретических", то я не знаю. Тогда можно и пофилософствовать на тему "форма и содержание резистора 6,8 кОм ОСС5-5-1", с точки зрения Дзен.

Фанат форума
Сообщения: 3387
Сообщения: 1994
Фанат форума
Сообщения: 3387
Сообщения: 1994
Заглянувший
Сообщения: 4

Я читал данные правила и до того, как запостить в конфу вопрос, я не нашел там пункта, который нарушил, укажите, плиз.
ЗЫ: Я это не глумлюсь, просто хочу понять, что я такого сделал неправильного? Оффтопика вроде не было явного, да и вообще рулесов никаких не нарушил.
ЗЗЫ: Я тут как пришёл, так и уйду, мне это не сильно надо, а вот модер такой всех юзверей (правильных!), разгонит.

Сравните для начала поведение 2х одинаковых каналов (осцилом, разумется) — потом уже будет о чем говорить.
Если ENABLE (те +3 вольта) не пропадает, неисправность в инверторе.

Осцилом — могу, только толку-то? Оба преобразователя отключаются (одновременно), если у меня с головой всё более-менее в порядке, то они оба гасятся одним и тем же сигналом.
Енабле не пропадает, держится до перехода монитора в слип-моду, секунд на 5 больше, чем горят лампы.

Если нужно какое-то уточнение ещё, плиз, конкретизируйте, достану осциллопупер, сделаю скриншоты его с контрольных точек, если надо, приаттачу.

Сообщения: 1994
Заглянувший
Сообщения: 4
Завсегдатай
Сообщения: 987

сли матрица та, то вот инфа:

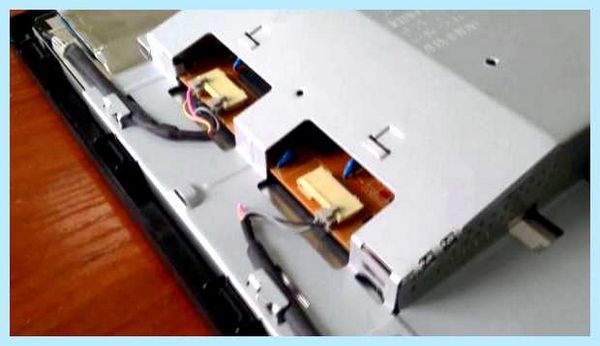

Причина проблемы с гаснущей подсветкой на матрицах M170EG01 — пробой высокого
напряжения с проводов питания ламп на металлическое шасси, как следствие
инвертер отключается по перегрузке. В абсолютном большинстве случаев инвертер
при этом ИСПРАВЕН и замены не требует. Для ремонта нужно:

Пропадает изображение / Нет подсветки на мониторе LG W2242S. ДЕШЕВЫЙ РЕМОНТ

1. Аккуратно разобрать матрицу. Это необходимо для того, чтобы извлечь оправки с
лампами, которые в данной модели матрицы извлекаются только с разборкой

матрицы
и никак иначе. Есть два варианта конструкции ламп в матрице M170EG01 — они
отличаются размером фиксирующей резинки в торцах ламп. Те, что с маленькой
резинкой, извлекаются проще, с большой — нужно быть очень аккуратным, чтобы не
заломить лампы.

2. Вынув оправки, обратите внимание на провода, которые проложены вдоль оных и
зафиксированы алюминиевой фольгой. Как правило, фольга подрезает изоляцию
проводов, поэтому суть работы сводится к качественной изоляции проводов от
оправки.

3. Необходимо снять фольгу, взять тонкий изолирующий скотч и зафиксировать им
провода на оправках — по краям и посередине. Иногда этого оказывается
недостаточно и нужно еще подложить скотч под провод в тех местах, где он был
прорезан фольгой, поэтому лучше делать так изначально.

4. Далее следует собрать матрицу, продувая ее от пыли, которая туда неизбежно
попадает при разборке. Лучше всего использовать компрессор, но пойдут и обычные
аэрозольные баллоны со сжатым воздухом для технического применения.

5. После сборки монитора его нужно поставить на прогон, минимум на сутки.

у жк монитора после подачи сигнала тухнет подсветка

бп стоит внутри
щас лень уже ковырять, потому создаю тему — может уже кто сталкивался с таким дефектом
надо пологать контроллер шим уходит в защиту?

94731 / 64177 / 26122
Регистрация: 12 Апреля 2006
Сообщений: 116,782
Ответы с готовыми решениями:

Тухнет подсветка на мониторе
Спасите. При включении монитора через 1-2 сек тухнет подсветка, иногда мигает. при проверки.

Монитор Philips 227E4LHA тухнет подсветка
Всем доброго времени суток. Такая вот проблемка. Стала тухнуть подсветка монитора. Если подсветить.

Определение времени подачи звукового сигнала
Помогите пожалуйста. Таймер — это часы, которые умеют подавать звуковой сигнал по прошествии.

Программа подачи компьютеру сигнала shutdown в определенное системное время
Доброго времени суток) Прошу помощи в написании маленькой программки. Программа должна подавать.

Регистрация: 19 Мая 2015
Сообщений: 20

Я сталкивался, но подсветка тухла и без кабеля — инвертор подсветки панели уходит в защиту, почти всегда причиной является трансформатор, точнее его пробой. Какой монитор ? Можна фото платы инвертора, часто плата общая с блоком питания.

Регистрация: 23 Января 2010
Сообщений: 1,352
камеры нет щас
но у меня есть в запасе инвертор от 17" монитора
думаю там трансформатор такой же
Регистрация: 11 Марта 2010
Сообщений: 112

Попробуй заменить электролиты в бп, если не поможет, тогда есть вероятность, что у одной или двух ламп подсветки отгорел электрод, тут поможет замена этих ламп, либо зашунтируй их конденсатором на 3 Кв
з.ы. ниразу не попалдался монитор с пробитым высоковольтным трансформатором.

Регистрация: 23 Января 2010
Сообщений: 1,352

вот контроллер http://www.datasheetcatalog.org/datashe . l1451a.pdf
там 2 транса и 4 лампы
я транзисторы отпаивал, дабы трансформатры не работали, но он все равно выключается

значит защита может срабатывать при перегорании одной из ламп? типа ток повышается

Регистрация: 12 Февраля 2010
Сообщений: 55

kotobyti

но изображение там видно

Выходит что БП цел, иначе бы вообше ничего не работало. Смотри инвертор, а именно ключи, там по 2 транзистора и кондёр должны быть. Транс наврядли пробитый, не попадались ниразу.

я транзисторы отпаивал, дабы трансформатры не работали, но он все равно выключается

Без транзисторов он и не будет работать, будет вырубатся.

Был у меня такой случай, ремонтировал 2 моника BenQ. Симптомы были такиеже как ты описал, врубаеш, пару секунд светится и тухнет, хотя на матрице картинка есть. Поменял транзисторы в инверторе и всё заработало.
Так что проверяй транзисторы, и плёночные кондёры, померяй их емкость(стоят возле транзисторов).А также внимательно осмотри плату на предмет непропая, или херовой пайки, особенно трансы и транзисторы инвертора.

Регистрация: 18 Марта 2010
Сообщений: 1,112

Itiktr0mykir

На моем основном месте работы как то снабженцы закупили несколько партий мониторов довольно известного и не дешевого бренда. По гарантии (и в ремонте, у кого гарантия закончилась) побывали почти все мониторы. Проблемы две: инвертор или блок питания. Механики показывают россыпи мертвых конденсаторов и транзисторов.

Регистрация: 19 Мая 2015
Сообщений: 20
Посмотрим, что будет причиной у топик стартера, но я описал частую проблему Samsumg 940N.
Регистрация: 23 Января 2010
Сообщений: 1,352
у нас ремонт тут
через месяца 3 отпишусь
Регистрация: 23 Января 2010
Сообщений: 1,352

ну вот вобщем в том инверторе я заменил электролиты в бп и возле трансформаторов
все завелось, но что-то буквы кривые как в линупсе
так вроде работает

другой монитор 17" — вылетели 2 полевика
поменял, кондеры поменял, но все равно в защиту уходит
насильно пытался запустить http://forum.ixbt.som/topys.cgi?id=48:8593 светодиодом — не работает

3й монитор 15" — поменял кондеры и трансил в одном плече
в стендбае транс пищит, при нагрузке не пищит
раньше изображение было как бы с дефектами матрицы и я списал нанее, но при работе от лабораторного линейного бп матрица показывает нормально
заменил в бп вместо 2000мкф на 1000 (выше нет), проверил потери прибором
щас монитор включается, идет внутренний тест, но почему-то показывает отсутствие сигнала

плата же работает, а сигнал не проходит
я еще попробую подключить к обычному компу, а то подключал к буку 800х600
когда от лабораторного питал, то все нормально было

в чем может быть гимор? емкость кондеров в 1000мкф мало?

зы
в более поздних моделях на инвертор идут 2 сигнала: включение инвертора и второй вроде как шим для яркости? можно ли туда подать 5в для 100%? что-то оно не хочет работать в таком режиме
наверное надо все же импульсы туда?

87844 / 49110 / 22898
Регистрация: 17 Июня 2006
Сообщений: 92,604
Помогаю со студенческими работами здесь

Блок питания монитора.Тухнет монитор
Привет. Нужна помощь иль совет. Монитор староватый но работал нормально. Acer Lcd monitor model.

Asus k52d тухнет экран монитора
Такая проблема, при загрузке виндовс, после значка загрузки сразу тухнек экран, но слышен звук.

Сломалась подсветка монитора
Монитор BENQ GL2230-B. Видимо, сломалась подсветка. Неделю назад начались проблемы, типа появления.

Пропадает изображение / гаснет подсветка. Монитор Samsung 940N. Ремонт инвертора

Собрать Пк-видео станцию для подачи видео сигнала на метровых волнах
Вообщем стоит задача, нужно в детском санатории запустить канал на метровых волнах. Вообщем было бы.

Гаснет подсветка экрана при загрузке виндовс

Клиент потребовал переустановить виндовс 7 на ASUS A54H
На ноутбуке видеокарта AMD HD 7400M Series
Дефолтный виндовый драйвер выдаёт разрешение или 800х600 , или 1024х768 .
Номинальное разрешение матрицы 1366х768

На дефолтном драйвере всё работает нормально, кроме разрешения экрана.
При установке драйвера от AMD происходит такое нечто:
В начале загрузки Виндовс всё, как и должно быть: разноцветные огоньки летают и складываются в логотип виндовс. Далее происходит переключение видеорежима и экран. Гаснет. Совсем.
Поначалу грешил на кривость драйвера, на кривость самой винды, но. Драйвер действительно чутка кривоват в момент установки, а потом работает просто замечательно.

Вся проблема в том, что в этот момент переключения видеорежима выключаются лампы подсветки матрицы.
То есть, изображение есть, и вы, не дай боже, у вас подобное случится, можете просто посветить на экран ярким фонариком или даже просто вспышкой от мобильника или фотоаппарата — вы увидите нормальный рабочий стол виндовса.

Как решить данную проблему?
Итак, мы уже знаем, что драйвер видеокарты работает нормально, следовательно, переустанавливать его смысла нет.
Переустанавливать Виндовс — тем более.
Нам нужно зайти в реестр виндовс и установить пару значений, которые являются настройкой для ламп подсветки.

Для этого:
В меню пуск в левой колонке в нижней строке поиска пишем regedit и жмём Enter. У нас должен открыться редактор реестра.
Идём по пути
HKLM\SYSTEM\ControlSet001\Control\Class\\0000

и ищем значения

KMD_EnableBrightnesslf2 и KMD_EnableBrightnessInterface2 .

Если их нет, то создаём 2 раза строковый параметр с такими именами по 1 разу на каждый.
Далее, присваиваем каждому из этих параметров значение 00000001 — одинаковое для обоих.
Если данные параметры уже существовали, то их можно либо удалить и создать снова с данными значениями, либо просто изменить их значения на 00000001.
Рядом, чуть ниже в левом столбце может оказаться ещё одна папочка 0001 . Если таковая существует, то и в ней тоже нужно создать оба этих параметра с этими значениями.
Далее, закрываем окно редактора реестра и перезагружаем машину.

Подсветка дисплея в момент переключения видеорежима гаснуть больше не должна.

Если таки проблема осталась — можно попробовать ещё раз переустановить драйвер.

Данный рецепт был опробован на деле и реально помог.
