Как расположить кулер для максимальной эффективности охлаждения?
Типы систем охлаждения
Расположение кулера
Горизонтальные кулеры
Вертикальные кулеры
Правильная установка вентиляторов в корпус компьютера: какой стороной и в какой разъём
Как лучше установить вентиляторы в корпус компьютера?
Универсальные правила установки кулера в ПК
В какую сторону должны крутиться вентиляторы в корпусе?
Посадочные места и способы подключения
Ремонт системы ноуфрост Вентилятор
Можно ли устанавливать два вентилятора последовательно?
Сколько можно установить вентиляторов на один разъем?
Как установить скорость вращения кулера?
Как установить фронтальный вентилятор?
Как поставить кулер на заднюю стенку?
Как поставить кулер на боковую крышку ПК?
Как устанавливать верхние вентиляторы?
Как правильно установить вентилятор в блок питания?
Где находится предохранитель вентилятора?
Ошибки в охлаждении компьютера
Как правильно установить вентиляторы в корпусе компьютера
Типичное воздушное охлаждение для компьютера
Как можно установить вентиляторы в корпус компьютера
Расположение на задней стенке
Расположение на передней стенке
Двойной вариант
Основные ошибки при установке охлаждения
Подключение кулеров

Похожие статьи

Я описываю свой опыт быстрого и надёжного крепления. Вы можете придерживаться рекомендаций или делать по-своему.

Как расположить кулер для максимальной эффективности охлаждения?

Для начала определимся, что мы будем понимать под кулером — это система охлаждения. В большинстве случаев так говорят о процессорном кулере или процессорной системе охлаждения.

Типы систем охлаждения

Различают две основные группы систем охлаждения для процессоров. Жидкостные и воздушные. Мы будем говорить о воздушных. Разберём вертикальный или башенные кулеры и горизонтальные кулеры или кулеры, у которых поток с вентилятора направлен в сторону материнской платы.

Расположение кулера

При расположении кулера может возникнуть достаточно много нюансов и они не в последнюю очередь зависят от нескольких факторов:

1) Корпус. Сам корпус влияет как на используемые системы охлаждения, так и на температуры компонентов внутри него.

2) Мощности видеокарты. На данный момент самым крупным по величине выделяемой энергии является видеокарта, если не говорить о мощных процессорах, например, Threadripper 3990x и видеокартах по типу GeForce 710. Как это влияет на расположение процессорного кулера? Об этом немного позже.

3) Оперативная память. Бывают случаи, что используемая система охлаждения в одном из положений не позволяет установить оперативную память или же негативно влияет на охлаждение памяти.

4) Конструкция системы охлаждения. Мы будем говорить больше о конструкции в связи с тем, что так немного проще рассказать о факторах, которые описаны выше. Кроме этого мы будем обращать внимание на основание системы охлаждения по причине, описанной в одном из ответов здесь.

В целом движение воздушных потоков достаточно сложная вещь и в каждом корпусе могут быть свои нюансы, но мы постараемся рассмотреть основные из них.

Горизонтальные кулеры

Рассмотрим стоковые кулеры для процессоров AMD и Intel. В большинстве случаев они имеют простой дизайн и не имеют трудностей с установкой. Кроме этого они используются в мультимедийных и рабочих системах, где используется не самый производительный процессор и нет необходимости в мощной системе охлаждения. В целом нет особой разницы в расположении такого типа кулера, но если есть желание попытаться побороться за пару градусов температуры процессора, то лучше расположить исходя из основания кулера и теплораспределительной пластины процессора. Если кулер с ровным основанием, то устанавливаем любым удобным положением, если имеется выпуклость, то так, чтобы радиатор, при установке сверху, не шатался на процессоре, если такое будет возможно в силу ровности двух поверхностей. Конечно есть вариант попробовать от 2 до 4 вариантов установке с шагом в 90 или 180 градусов, но для этого понадобится больший объем термопасты, что не имеет особого смысла. Почему 4 варианта? К сожалению, кривизна основания кулера или процессора может быть неоднородной и сложно сказать в каком из положений охлаждение будет наиболее эффективным. На таких кулерах вентилятор располагаем так, чтобы он дул в сторону материнской платы. Обычно он по умолчанию уже установлен как необходимо.

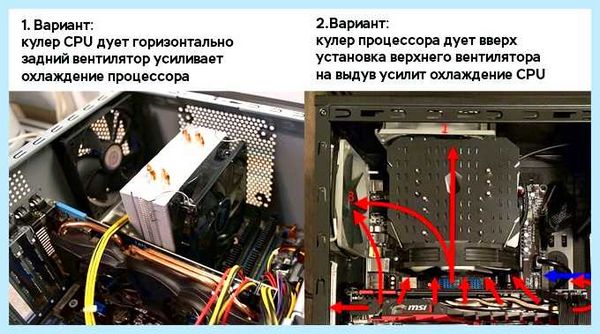

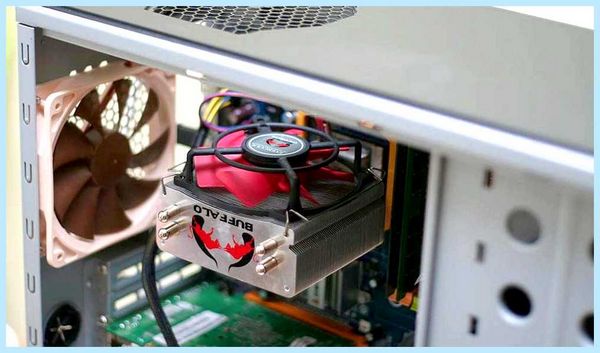

Есть более интересные решения с тепловыми трубками. Одно из них изображено ниже. Здесь всё обстоит немного сложнее.

Радиатор вынесен на тепловых трубках, при этом он немного смещён относительно своего основания. Здесь большую роль играет высота модулей оперативной памяти, близость слота PCI-E видеокарты к сокету процессора, размеры корпуса и близость корпусных вентиляторов. Как можно увидеть ниже кулер допускает установку в нескольких вариантах вентилятора. Мы будем рассматривать вариант, который изображён по центру, как наиболее оптимальный практически для любых конфигураций. Если же у нас в арсенале будет миниатюрный корпус, то только вариант, который изображён крайним правым. Направление потока вентилятора на материнскую плату. В случае с мини корпусами возможен вариант установки с потоком от материнской платы, если на корпусе вентилятор расположен на выдув.

Перед нами также стоит выбор бороться ли нам за несколько градусов на процессоре путём разного размещения кулера или нет. В данном случае нам доступно 3 вариантов установки. Один вариант блокируется видеокартой, если же в системе отсутствует видеокарта и процессор имеет встроенную графику, то вариантов остаётся 4. На изображённом варианте оперативная память дополнительно обдувается процессорным кулером. Кроме этого если в наличии есть оперативная память с высокими радиаторами, то вариант снизу также не подойдет.

Для этого можно развернуть радиатор в другую сторону. Как на фотографии ниже. В таком случае у нас есть свободный доступ к снятию оперативной памяти и она не будет обдуваться горячим воздухом с процессора (это будет критично в случае разгона оперативной памяти или в плохо продуваемом корпусе), если конечно процессор выделяет большое количество тепла.

Последний вариантом установки будет расположение тепловых трубок (на изображении выше направлены к оперативной памяти) в сторону видеокарты, при условии, если в корпусе достаточно места над материнской платой.

Как вы могли убедиться конструкция кулера, оперативная память, видеокарта и размеры корпуса влияют на установку процессорного кулера.

Вертикальные кулеры

Теперь рассмотрим вертикальные кулеры или же башенные кулеры. Снизу один из простых примеров таких кулеров. В данном случае есть также свои особенности. Посмотрим на конструкцию радиатора и крепления вентилятора. Радиатор практически симметричный, что позволяет нам установить вентилятор на любую из сторон. радиатор не смещён и не будет мешать чему-либо в корпусе. Тем самым мы имеем возможность найти наилучшее положение для получение более низких температур.

Перейдём к самим вариантам. Самый оптимальный и эффективный вариант при обычном корпусе изображён ниже. Направление потока справа-налево. В таком положении при первоначальной установке мы можем установить радиатор как есть сейчас или развернуть радиатор на 180 градусов, при этом вентилятор будет оставаться в одном и том же месте. Это может помочь при условии, если основание кулера достаточно неравномерное и в каких-то случаях улучшить или ухудшить температуры на процессоре, смотря какой вариант был лучше.

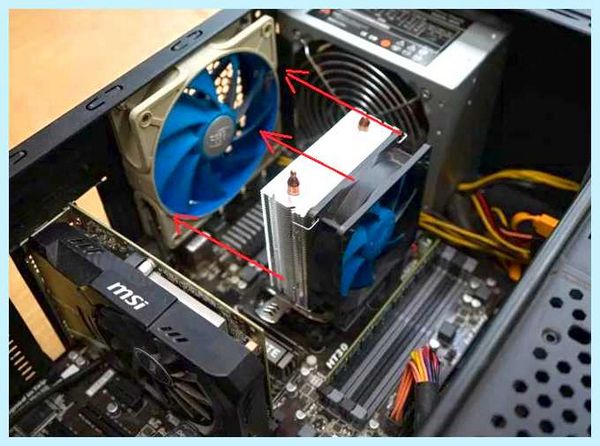

Хорошо, а если мы поставим вентилятор слева с сохранением потока? Такой вариант тоже может использоваться в случае если вентилятор мешает установке оперативной памяти и нет возможности его приподнять немного вверх относительно радиатора. В остальных случаях это даёт чуть меньшую эффективность по сравнению с установкой справа. Теперь мы также ставим вентилятор слева, но поток меняем слева-направо, при этом разворачиваем задний вентилятор на корпусе, чтобы он начинал не выдувать, а вдувать воздух в корпус слева направо, иначе расположение двух вентиляторов рядом в два разных направления будет создавать "борьбу за первенство" и некоторый "вакуум", что создаст завихрения в корпусе и только увеличит температуру на процессоре. Такой вариант с расположением двух кулеров с потоком слева направо может помочь в случае, если передняя часть компьютера не продувается, зато задней части достаточно места. При этом если на передней части есть вентиляторы, то их необходимо развернуть на выдув, тем самым мы кардинально разворачиваем движение потоков в корпусе.

Перейдём к следующему варианту, как изображён снизу. Такой вариант тоже имеет место быть, при этом мы также имеем возможность повернуть радиатор на 180 градусов или оставить на месте в зависимости от ровности основания кулера для небольшого снижения температур. При таком расположении кулеров с потоком снизу-вверх, мы получаем снижение температур на видеокарте, но увеличение на процессоре. Если же на процессоре нет запаса по температур, то от такого варианта лучше отказаться. Конечно в варианте выше на температуры процессора будет влиять видеокарта и это возможно исправить корпусными вентиляторами. Примеры можно посмотреть здесь.

Предположим, что мы развернём кулеры сверху-вниз. Такой вариант обычно не рекомендуется, только в крайнем случае, если сверху вентилятор с потоком сверху-вниз. При этом учтите, что с точки зрения физики холодный воздух в помещении всегда находятся снизу, а тёплый сверху, поэтому такое расположение имеет смысл, если это оправдано и даёт эффект. Кроме этого возможен дополнительный нагрев видеокарты и потоки от видеокарты будут сталкиваться с потоками от процессорного кулера, что создаст дополнительные завихрения и может ухудшить охлаждение в корпусе.

При установке больших башенных кулеров, как например снизу и наличии видеокарты мы обычно ограничены двумя вариантами: разворот радиатора на 180 градусов и разворот вентиляторов также на 180 градусов, другие положения зачастую невозможны из за габаритных размеров самого кулера. При этом как вы можете видеть передний вентилятор перекрывает оперативную память и он поднят немного вверх иначе отсутствует возможность его установки. Кроме этого увеличивается "вылет" кулера. На эффективность это никак не влияет, но с выбором корпуса будьте внимательны. В данном случае также изображён оптимальный вариант для установки данного башенного кулера.

Правильная установка вентиляторов в корпус компьютера: какой стороной и в какой разъём

Эта статья – одна из серии обучающих материалов о компьютерах. Ранее я публиковал мастер-класс о сборке ПК, но есть много нюансов, про которые хочется рассказать отдельно.

В этот раз поговорим об охлаждении в системном блоке. А точнее о том, как правильно установить вентилятор в корпус компьютера на вдув и выдув.

После прочтения вы научитесь грамотному расположению кулеров внутри ПК для увеличения эффективности охлаждения при минимальном бюджете. Ведь далеко не всегда максимальное их количество будет давать нужный результат.

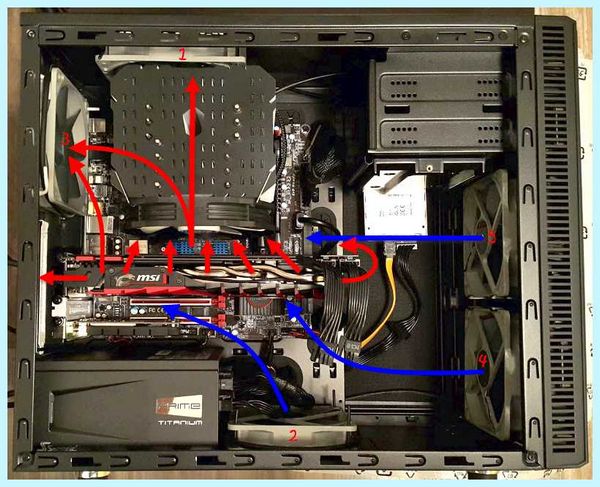

Воздушные потоки направлены спереди и снизу назад и вверх

Как лучше установить вентиляторы в корпус компьютера?

Система воздушного охлаждения ПК может быть двух типов: с положительным и отрицательным давлением. Первый вариант создаётся при установке на вдув кулеров с более высоким CFM (объём воздушного потока в кубических футах в минуту). Второй вариант предполагает, что CFM выше на выдув. То есть воздуха наружу выходит больше, чем поступает внутрь.

Воздушный поток зависит от размера и скорости вертушек. Чтобы выбрать подходящий кулер, обратите внимание на два главных параметра.

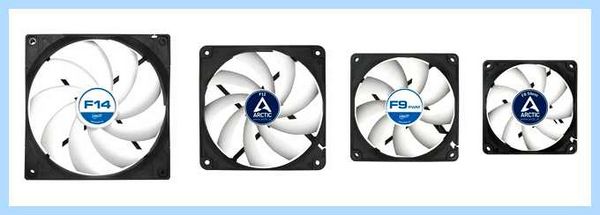

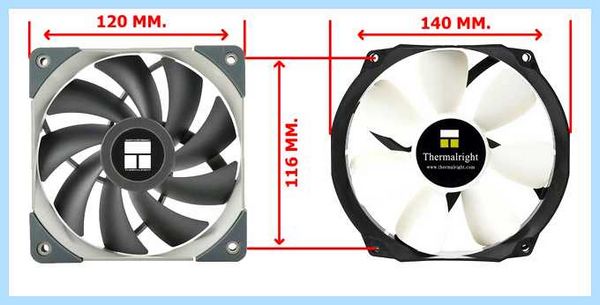

Диаметр. Стандартные размеры вентилятора 80, 92, 120 и 200 мм. Чем он больше, тем сильнее поток воздуха при тех же оборотах вращения. Перед покупкой измерьте посадочное место, чтобы понимать, поместится вентилятор, или нет.

Иногда встречаются кулеры не квадратной формы. Производитель заявляет, что вентилятор 120-миллиметровый, но крепление использует от 92-мм модели. Или у 140-мм модели монтажные отверстия соответствуют 120-миилиметровой вертушке. Заменить вентилятор в таком случае можно либо на модель аналогичной формы, либо — на вентилятор меньшего типоразмера, что понизит эффективность кулера.

Разъём для подключения. Проверьте, есть ли свободный. При необходимости купите дополнительный переходник или разветвитель.

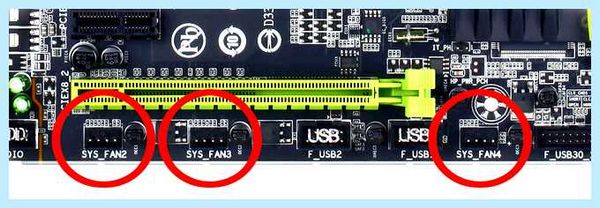

Разъёмы вентиляторов обозначены на материнской плате SYS_FAN с номером

Алгоритм установки на вдув и выдув:

Кулер на выдув находится на задней панели.
Вентилятор на вдув устанавливается в отсек для дискового накопителя на передней панели.
Вентилятор на боковой крышке должен выдувать воздух наружу.
Кулер на верхней панели корпуса также выдувает воздух наружу.

Универсальные правила установки кулера в ПК

Я описываю свой опыт быстрого и надёжного крепления. Вы можете придерживаться рекомендаций или делать по-своему.

Примерьте вентилятор в место, где планируете его установить. Подходят ли крепёжные отверстия, хватает ли провода для подключения? Проверьте, чтобы кабель не мешал другим комплектующим и не попадал в лопасти.
Пластиковым хомутом стяните излишки провода, чтобы его длина соответствовала расстоянию до коннектора.
Для крепления кулера требуются специальные винты. Если их нет в комплекте, можно воспользоваться пластиковыми стяжками. Некоторые пользователи приклеивают двухсторонний скотч, но учтите, что он может со временем отвалиться из-за вибрации.

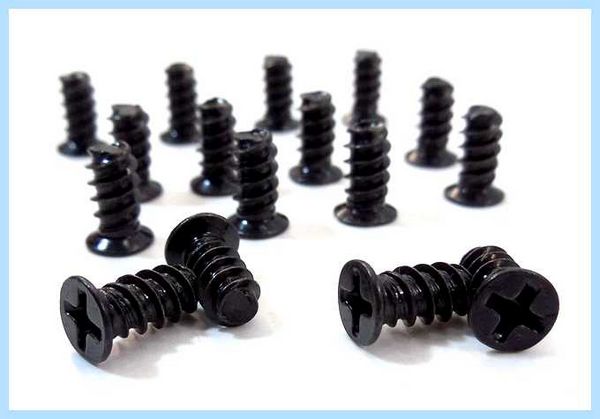

Винты для крепления

Все работы по подключению проводите при обесточенном системном блоке!

В какую сторону должны крутиться вентиляторы в корпусе?

В идеальном случае холодный воздух должен подаваться в корпус снизу спереди. Эта часть быстро забивается пылью и требует очистки пылесосом.

Горячий воздушный поток выдувается сверху и сзади, а также через блок питания. При установке вентиляторов учитывайте направление воздуха. Иначе, можно ухудшить охлаждение.

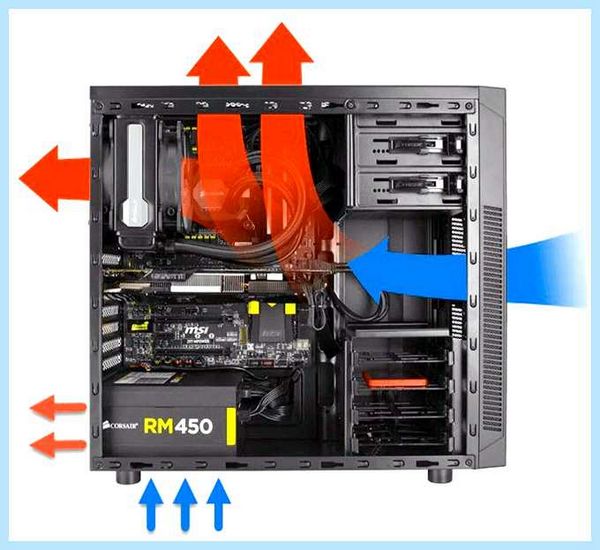

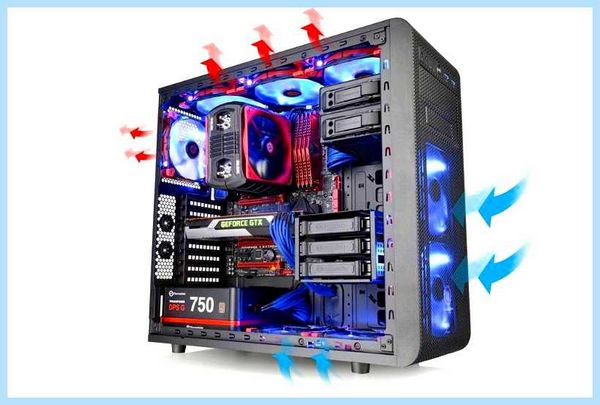

Правильное направление воздушных потоков

Жёсткие диски обычно ставятся внизу. Вентилятор перед ними должен вдувать воздух.

Видеокарты располагаются чуть выше. Кулер для их охлаждения нужно расположить в середине передней части также на вдув.

Некоторые корпусы предусматривают установку вентилятора на боковую крышку. Тогда он должен так крутиться, чтобы всасывать воздух внутрь и дополнительно охлаждать процессор и материнскую плату.

На корпусе кулера производитель всегда ставит стрелки, указывающие направление потока воздуха. Ориентируйтесь по ним при установке.

Посадочные места и способы подключения

Перед установкой, важно правильно выбрать размеры кулера. Для этого, измерьте правильно посадочные места между центрами крепежных отверстий. В этом вам поможет таблица.

Расстояние между отверстиями (мм)	Размер вентилятора (мм)
32	40×40
50	60×60
71,5	80×80
82,5	92×92
105	120×120
125	140×140
154/170	200×200

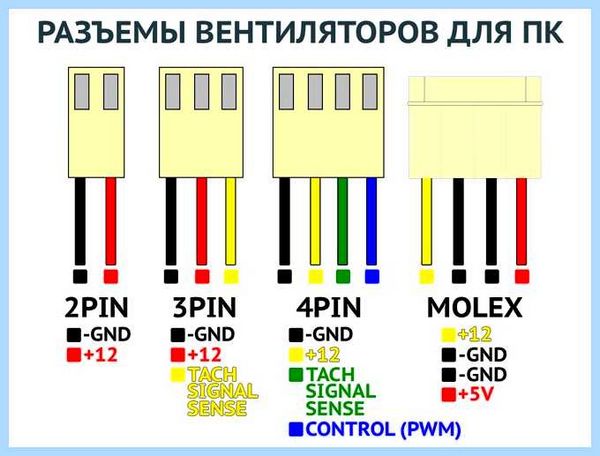

Существует три варианта подключения:

трёхпиновые;
четырёхпиновые;
MOLEX;

Первые два подключаются к материнской плате, а третий напрямую к блоку питания.

У 3-пиновых моделей скорость вращения зависит от изменения напряжения. Возможен мониторинг скорости, однако ШИМ отсутствует. Часто такие вентиляторы работают на повышенных оборотах и издают больше шума.

Программно управлять скоростью вращения кулеров возможно только при разъемах 4-pin. Также можно выставить автоматическую регулировку в BIOS.

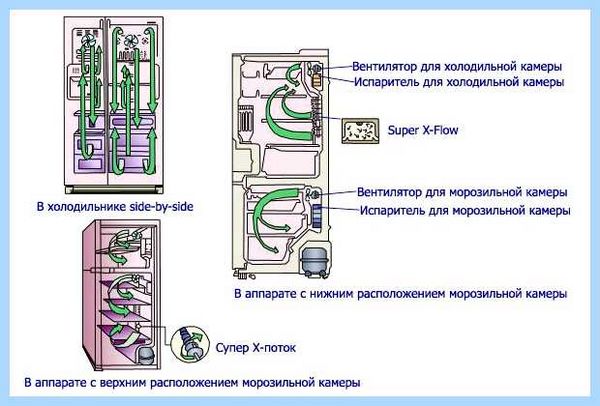

Ремонт системы ноуфрост Вентилятор

MOLEX исключает управление оборотами, так как питание поступает напрямую от БП. Но можно поставить переходник с резистором или реобас для принудительного постоянного уменьшения частоты вращения. Подробнее читайте в разделе управления скоростью.

Перед установкой кулера внимательно изучите инструкцию к материнской плате.

Если все разъёмы на материнской плате уже заняты, то дополнительные кулеры можно подключить с помощью разветвителя.

Можно ли устанавливать два вентилятора последовательно?

Формулировать этот вопрос можно по-разному. Если обрезать коннекторы на проводах и скрутить их последовательно, это в два раза уменьшит напряжение каждого и соответственно скорость вращения. Так подключать можно, если вы знаете, что делаете.

Соединить корпуса вентиляторов вместе по оси вращения для увеличения воздушного потока тоже можно. Но увеличение производительности в данном случае сомнительно. В теории производительность увеличивается на 20-30% при 2-х последовательно соединенных. На практике рекомендую купить более мощный вентилятор или подключить имеющиеся параллельно. Это легко, учитывая множество переходников в магазинах.

Сколько можно установить вентиляторов на один разъем?

4-контактный Molex разъём ATX12V (именуемый также P4 power connector), одновременно являющийся вилкой и розеткой, позволяет подключать параллельно неограниченное количество устройств. Мощность у таких устройств небольшая. Поэтому при желании вы можете установить все корпусные вентиляторы на один разъём.

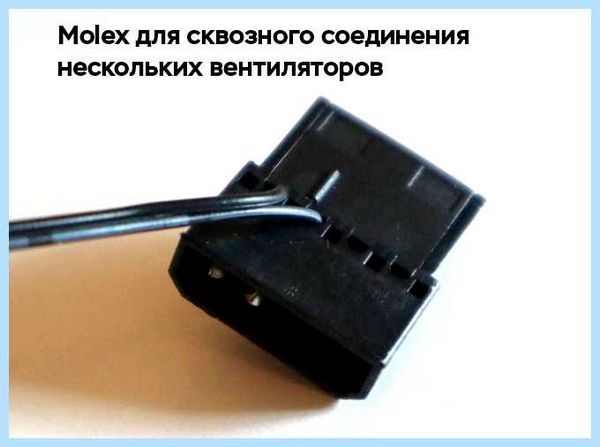

Двухсторонний Molex

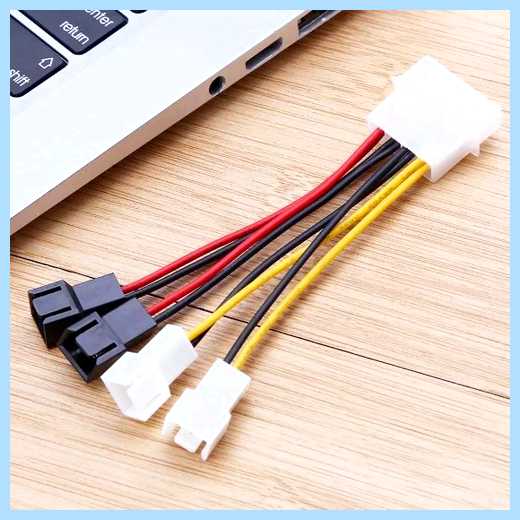

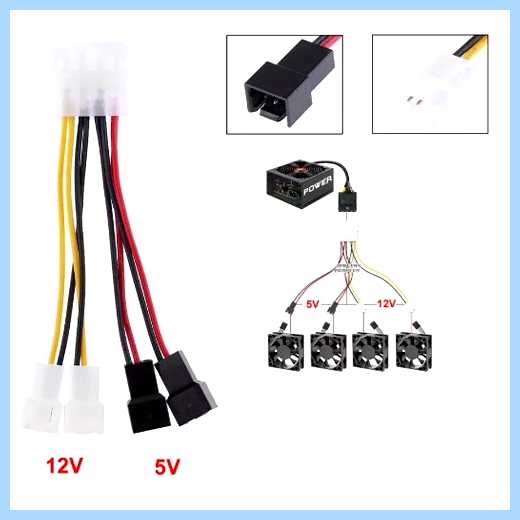

Также в продаже есть разветвители. Например, с четырёх контактного Molex на 4 вентилятора с коннектором 3-pin. Обращайте внимание на цвет: белый – 12 В, чёрный – 5В.

У 3-pin и 4-pin разъёмов есть ограничения. Если не заниматься кустарной самодеятельностью, а использовать заводские коннекторы, один разъём на материнской плате допускает подсоединение одного вентилятора. С помощью разветвителя можно увеличить количество, но я бы не стал сажать на один слот больше двух вертушек.

Как установить скорость вращения кулера?

Скорость вращения регулируется двумя способами: аппаратным или программным.

Под первым я подразумеваю врезку специального устройства между кулером и источником питания. Это может быть простой резистор или регулятор оборотов.

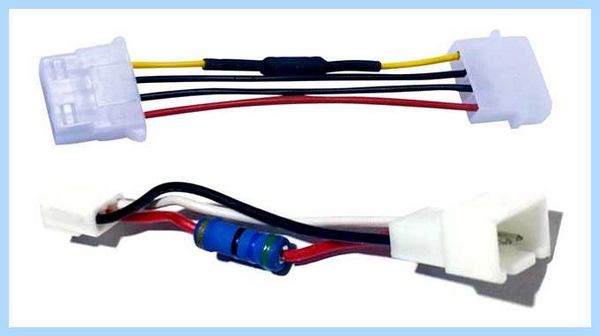

Удлинитель с резистором

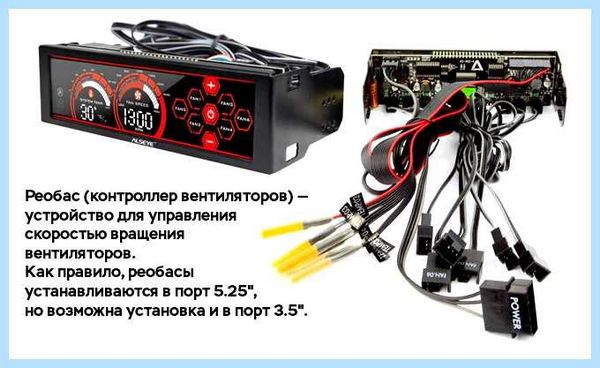

Более продвинутое решение – реобас (контроллер вентиляторов), установленный в отсек 5.25, который раньше использовался для CD/DVD-ROM.

Реобас с сенсорным дисплеем в отсек 5,25

Аппаратная регулировка возможна при подключении 3-pin, 4-pin и Molex.

Программное изменение скорости доступно в BIOS, а также в операционной системе.

Зайдите в меню настроек BIOS. В разделе Power выберите пункт Hardware Monitor, Temperature или любой похожий, установите нужную скорость в настройках. В UEFI можно настраивать регулировку с помощью кривой. Не забудьте сохранить настройки и перезагрузить компьютер.

При помощи утилит.

Q-Fan Controller
SpeedFan
Corsair Link
MSI Afterburner
NoteBook FanControl
ZOTAC FireStorm
GIGABYTE EasyTune
Thinkpad Fan Controller
GIGABYTE i-Cool

Рассмотрим регулировку на примере программы SpeedFan. В главном меню отображается информация о скорости кулера и температуре внутри корпуса. Снимите галочку с пункта «Автонастройка вентиляторов» и выставите количество оборотов в процентах от максимального. Там же установите нужную температуру. В идеале температура не должна подниматься выше 50°C. Это же можно сделать и в других похожих приложениях.

Как установить фронтальный вентилятор?

Если в корпусе отсутствует передний кулер, но посадочное место предусмотрено конструкцией, можно установить его для лучшего охлаждения. Холодный поток воздуха снизит температуру и обеспечит стабильную работу компьютера.

Обычно крепление располагается напротив накопителей (HDD, SSD). В больших корпусах можно установить до трёх «вертушек» на фронтальной части, но эффективнее всего те, что крепятся посередине. Они гонят поток воздуха на видеокарту.

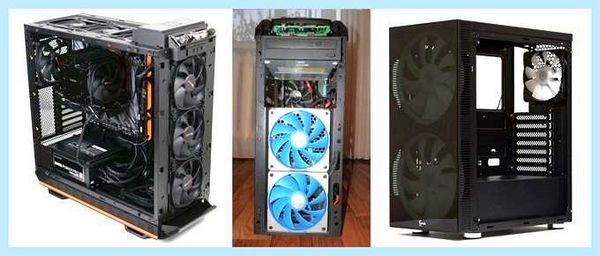

Обычно спереди можно установить до трёх вентиляторов

Часто геймеры на перед ставят модели с подсветкой, которая во время работы видна через вентиляционную решётку.

Рекомендую соблюдать 2 правила:

Устанавливайте вентилятор максимально возможным диаметром 140 или 120 миллиметров.
Контролируйте направление потока воздуха при монтаже. Передний работает на вдув, задний на выдув. В противном случае, баланс нарушится и эффективность охлаждения упадёт.

Как поставить кулер на заднюю стенку?

Это место обязательно к заполнению в любом корпусе. И только установленный там вентилятор позволяет существенно снизить температуру внутренних компонентов компьютера.

Особенно хорошо в этом случае отводится тепло от процессора, если в вашей сборке кулер CPU башенной конструкции, который направлен на заднюю стенку.

Как правило, на задней стороне корпуса ПК производитель предусматривает одно посадочное место для вентилятора, который нужно расположить на выдув.

Чтобы совместно с передним вентилятором, работающим на вдув, создавался сквозной поток воздуха. Тепло в этом случае будет выводиться наружу.

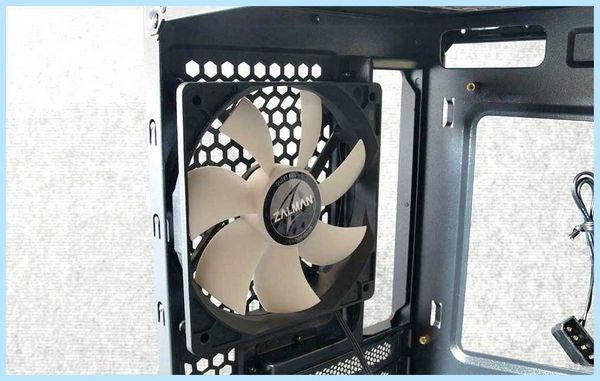

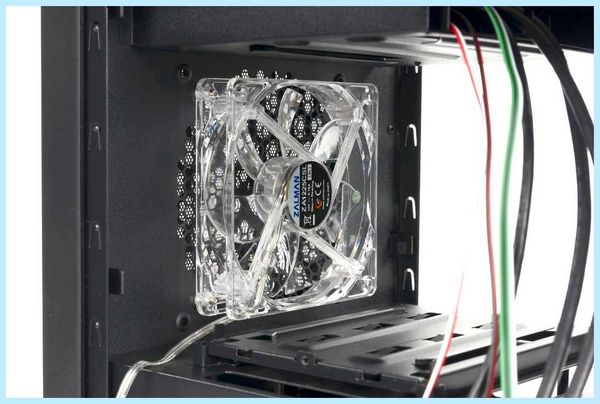

В стандартных корпусах места на задней стенке мало, поэтому посадочный размер обычно маленький: 80 или 120 мм.

Как поставить кулер на боковую крышку ПК?

Вентиляторы на боковых стенках бывают полезны, но чаще создают проблемы. Если они работают со слишком большим CFM, то сделают неэффективными кулеры на видеокарте и процессоре. Они могут вызывать турбулентность в корпусе, затрудняя циркуляцию воздуха, а также приводить к ускоренному накоплению пыли.

Использовать боковые кулеры можно только для слабого отведения воздуха, скапливающегося в «мёртвой зоне» под слотами PCIe и PCI. Идеальным выбором для этого будет крупный кулер с небольшой скоростью вращения.

Установка бокового вентилятора производится стандартным способом – на 4 или 2 винта. Внутрь или наружу будет дуть воздух – решать вам. Но лучше внутрь.

Как устанавливать верхние вентиляторы?

Верхние кулеры должны быть установлены на выдув. Тёплый воздух поднимается вверх, а холодный находится внизу. Следовательно, холодный воздух, прогреваясь, поднимается вверх, где его подхватывают вентиляторы и выталкивают из корпуса.

Количество верхних «вертушек» не так существенно влияет на охлаждение ПК, как задний. Но если башенный кулер процессора направлен вверх, тогда, установленный напротив него вентилятор поможет снизить температуру CPU.

Расположение процессорного кулера также имеет значение при установке верхнего охлаждения

Как правильно установить вентилятор в блок питания?

В блоках питания обычно производители устанавливают кулеры двух размеров: 120 и 80 мм. Если у родного вентилятора зашумел подшипник или он просто перестал работать, его нужно заменить для предотвращения перегрева внутренней платы.

Алгоритм действий такой:

Снимите крышку, открутив четыре болта.
Удалите пылесосом всю грязь.
Отсоедините контакт от платы, открутите кулер, подготовьте замену.
Если он припаян к плате, обрежьте разъём у нового вентилятора, зачистите провода и припаяйте их на свои места.
Прикрутите новый кулер на место старого.
Закройте крышку и закрутите болты.

Где находится предохранитель вентилятора?

Правильное направление воздуха:

Если кулер находится внизу – на вдув, он работает как впускной вентилятор для БП, который всасывает воздух и подаёт его на компоненты внутри источника питания, откуда он выходит из задних отверстий блока питания.

В устаревших версиях БП, с задним расположением вентилятора – на выдув.

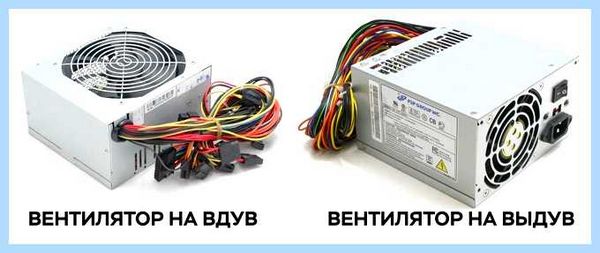

Виды расположения охлаждения в БП

То есть по умолчанию воздух всегда выходит наружу, где бы кулер не находился.

При противоположной установке, вы можете ограничить поток воздуха, пыль будет скапливаться на компонентах, а это приведёт к повреждению силовой платы блока.

Ошибки в охлаждении компьютера

Часто новички во время сборки ПК совершают ряд ошибок при проектировании системы охлаждения. Если она работает неправильно, то будет малоэффективной и бессмысленной в плане траты денег.

Потому, главное правило установки — знать, куда дует кулер. Самые распространённые ошибки в охлаждении компьютера:

Вы установили только задний вентилятор, который работает на «вдув». Тёплый воздух, который при выходе из блока питания возвращается в корпус, и компоненты в нижней части будут перегреваться.
В корпусе только один передний кулер, работающий на «выдув». Пониженное давление приводит к образованию большого количества пыли. Отвод тепла не происходит, вентиляторы работают на максимуме, комп греется и шумит.
Кулер, расположенный сзади, работает на вдувание воздуха, а передний — на выдувание. Теплый воздух поднимается только вверх, а внизу он холодный. Неправильная циркуляция приводит к перегреву, и эффект будет как в предыдущем пункте: много шума, и быстрый износ компонентов.
Оба кулера работают на вдув. Вентиляторы работают на износ, быстро выходят из строя и тянут за собой остальные комплектующие. Из такого расположения вентиляторов, как видим, тоже толку ноль.
Оба кулера выдувают воздух. Такая ситуация самая опасная для компьютера или ноутбука! Давление в корпусе пониженное, воздух циркулирует плохо, все платы перегреваются и выходят из строя. Со временем, машину можно будет выбросить на помойку.

По итогу статьи хочу сказать, что вентиляторов в корпусе много не бывает. Чем их больше, тем ниже температура внутри системного блока. Но каждый последующий увеличивает шум в комнате.

Как правильно установить вентиляторы в корпусе компьютера

Устройство компьютера довольно сложное – он состоит из множества блоков, каждый из которых выделяет много тепла. Перегрев любого из них может привести в лучшем случае к неправильной работе и аварийному выключению компьютера, в худшем – к выходу из строя. Особенно сильно нагреваются процессор, видеокарта, микросхемы северного и южного моста на материнской плате. Но и прочие узлы также греются – например, винчестер при активной работе нагревается весьма ощутимо. Поэтому компьютер нуждается в охлаждении.

Порядок установки вентиляторов в корпус компьютера.

Типичное воздушное охлаждение для компьютера

Самая распространённая и дешёвая система охлаждения, применяемая в компьютерах – воздушная, которая работает с помощью специальных вентиляторов. Для лучшего отвода тепла и увеличения теплоотводящей поверхности на самые важные детали ставят металлические радиаторы. Они отводят немало тепла, но площадь их ограничена, поэтому дополнительно используются вентиляторы. Например, он есть на главном процессоре, помимо радиатора, так как это одна из самых важных и самых горячих микросхем. Для лучшего эффекта в системный блок должен быть установлен хотя бы один дополнительный кулер, который будет создавать постоянную циркуляцию воздуха и выводить горячий наружу. В большинстве компьютеров, особенно в минимальной конфигурации – так называемом офисном варианте, никакого дополнительного охлаждения не устанавливают. Однако в таких моделях всё равно есть один кулер – в блоке питания, который расположен в верхней части компьютера. Тёплый воздух, поднимаясь вверх от материнской платы и дополнительных устройств, с его помощью выдувается наружу. Но эта конструкция имеет недостатки:

Весь теплый воздух идёт через блок питания, который и сам не слабо греется, отчего его детали перегреваются ещё быстрее. Поэтому он в таком случае выходит из строя чаще всего.
В корпусе компьютера создаётся пониженное давление, и для выравнивания его воздух поступает внутрь откуда попало – через все щели. Поэтому внутри быстро скапливается множество пыли, ещё больше ухудшающей отвод тепла.
Создаваемый поток не особо стабильный, опять же, из-за притока его со всех возможных отверстий. Создаются ненужные и вредные завихрения, сильно снижающие эффективность всей системы.
Воздушный поток не очень сильный, для низко расположенных устройств, например, видеокарты, явно недостаточный. Из-за видеокарта может перегреваться, особенно, если имеет просто радиатор, без активного кулера.

Поэтому требуется установка дополнительных кулеров в системном блоке. Стоят они недорого и поставить их можно самостоятельно.

Как можно установить вентиляторы в корпус компьютера

Установка кулеров в системном блоке производится по разным схемам. Перед началом работы с ними нужно обязательно ознакомиться, так как неправильное расположение этих узлов может принести еще больше вреда, чем их отсутствие. Обычно на материнской плате имеется пара разъёмов для охлаждения. Их можно задействовать оба или только один. Схемы установки вентиляторов в корпусе компьютера тогда будут такими:

На задней стенке вверху, напротив процессора.
На передней стенке.
Использование двух вентиляторов – переднего и заднего. Это комбинация первых двух вариантов.

Можно выбрать любой из этих вариантов, но самый предпочтительный – последний. Заметим, что использование только одного кулера так или иначе нарушает воздушный баланс в замкнутой системе. Поэтому рассмотрим каждый вариант по отдельности.

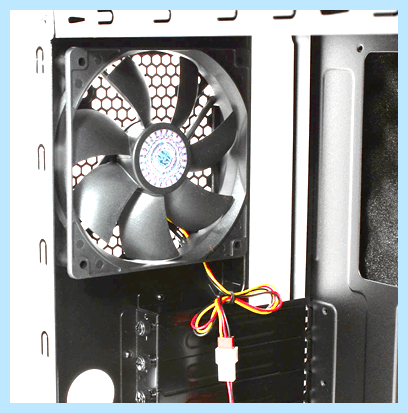

Расположение на задней стенке

Установленный сзади вентилятор должен работать на выдув, то есть выводить теплый воздух наружу. При этом тёплый воздушный поток уже не идёт сквозь блок питания и не вызывает его перегрева. К тому же, улучшается охлаждение процессора. Этот вариант имеет недостаток – в корпусе создаётся разрежённость, и приток воздуха через всевозможные отверстия в корпусе приносит с собой много пыли. Однако применение такой схемы всё равно заметно улучшает ситуацию.

Расположение на передней стенке

Этот вентилятор должен располагаться в нижней части, желательно напротив винчестера, и работать на вдув. Он не только непосредственно охлаждает винчестер, но и способствует выравниванию давления внутри корпуса. Поток естественным путем идёт снизу-вверх, обтекая все важные узлы и нагретым выдувается сверху наружу.

Двойной вариант

Установка пары вентиляторов в корпус компьютера – лучший вариант. Один из них должен стоять под блоком питания на задней стенке и работать на выдув. Второй – фронтальный, устанавливается на передней стенке, и работает на вдув. Это самое правильное расположение кулеров в системном блоке, так как создаёт хороший воздушный поток мимо всех узлов. Большой плюс — баланс внутреннего давления не позволяет скапливаться пыли внутри корпуса. Но всё будет работать отлично лишь при соблюдении пары правил:

Размер вентиляторов лучше выбирать максимальным для места установки – если туда можно установить 140-миллиметровую модель, то ставьте её, иначе остановитесь на 120-миллиметровом варианте.
Нужно контролировать, куда должен дуть вентилятор в корпусе компьютера. Передний – на вдув, задний – на выдув. Иначе внутреннее давление и циркуляция воздуха нарушатся, и в результате будет больше вреда, чем пользы.

Основные ошибки при установке охлаждения

Важно знать, как правильно поставить кулеры в системном блоке. Неправильно работающая система охлаждения может быть неэффективной, или, наоборот, создавать условия для быстрого перегрева. Самое главное здесь – в какую сторону дует кулер корпуса.

Установлен лишь задний вентилятор, работающий на «вдув». При этом выходящий из блока питания теплый воздух тут же подаётся снова внутрь и движется по тому же кругу наружу. В нижней части корпуса циркуляции вообще не создаётся, и там всё нагревается.
Установлен только передний вентилятор, который работает на «выдув». Так в корпусе будет создаваться пониженное давление, и быстро накопится очень много пыли. Отвод тепла не будет происходить, поэтому всё будет перегреваться, и компьютер постоянно будет держать кулеры на максимальных оборотах, так что ещё и шум будет намного больше.
Задний кулер вдувает воздух, а передний – выдувает. Это ненормально хотя бы потому, что тёплый воздух поднимается вверх, и его поток нельзя эффективно направить вниз. Поэтому эффект будет таким же, как в предыдущем пункте.
Оба кулера вдувают внутрь. В корпусе создаётся избыточное давление, вентиляторы работают на износ, а пользы, естественно, нет.
Оба кулера выдувают. Это самая опасная ситуация, так как в корпусе создаётся пониженное давление, нарушается циркуляция воздуха, и все компоненты компьютера очень быстро перегреваются.

Как видите, очень важно, какой стороной установлен кулер. Стоит его перевернуть, и он начнёт дуть не в ту сторону. Поэтому это всегда надо проверять. Правильная установка вентиляторов в корпус ПК – верхний задний должен выдувать воздух, а нижний передний – вдувать. Тогда циркуляция его будет естественной и правильной, а система охлаждения будет работать максимально эффективно.

Подключение кулеров

Все кулеры продаются с готовым разъёмом, который нужно всего лишь подключить к такому же на материнской плате. Их может быть, как один, так и несколько. Один из них обычно располагается около разъёма, к которому подключен кулер процессора. Остальные могут находиться на краю материнской платы. Это сделано для удобства подключения заднего и переднего кулера.

Опознать эти разъёмы можно по размеру, соответствующему разъёму на самом купленном кулере, так и по надписи «Fan» рядом с ними.

ВНИМАНИЕ. Подключать кулеры к материнской плате нужно при выключенном питании компьютера. Отключать также!

Перед креплением на корпусе можно сначала подключить их к разъёмам на плате, включить компьютер, и посмотреть, какой стороной их повернуть, чтобы они работали в правильном направлении. После этого нужно выключить компьютер и закрепить кулеры в нужных местах с помощью идущих в комплекте винтов. Если имеются и силиконовые амортизаторы, то их тоже полезно использовать для снижения уровня шума.

Теперь вы знаете, как правильно установить кулеры охлаждения в системном блоке. Если вы устанавливали их сами, проверьте их работу. Если только собираетесь этим заняться, сделаете всё грамотно сразу.
